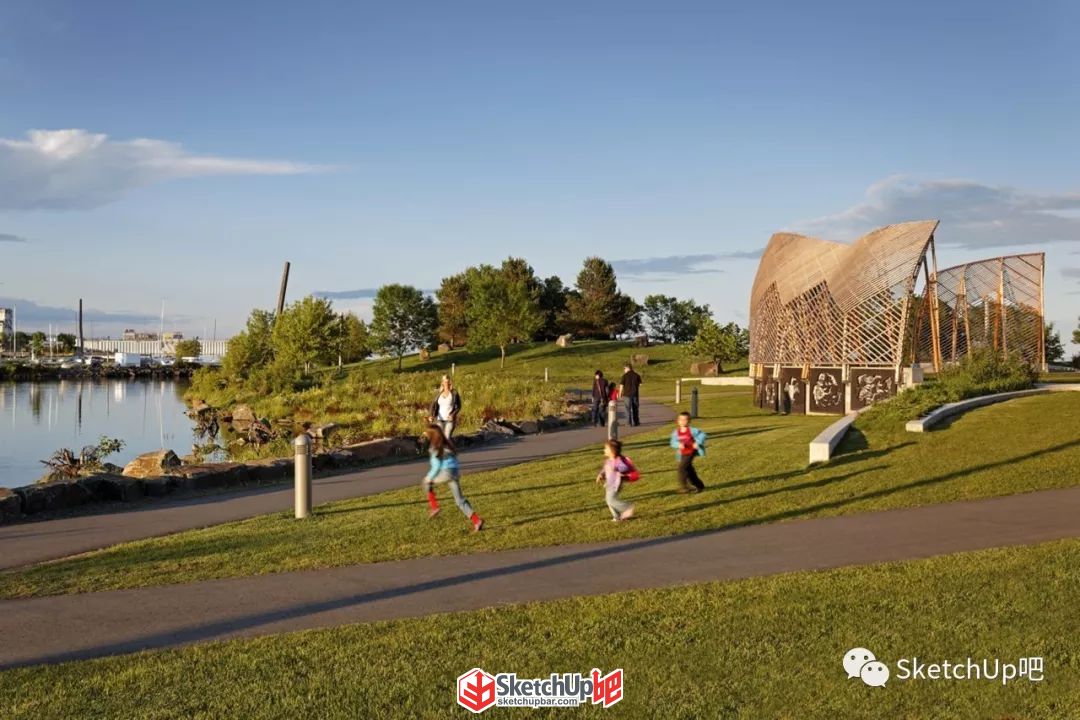

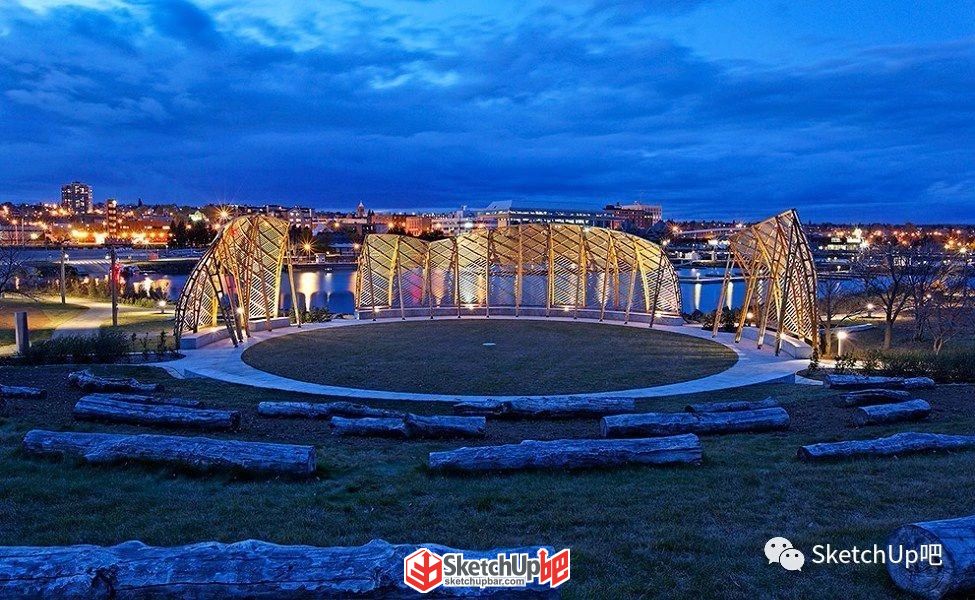

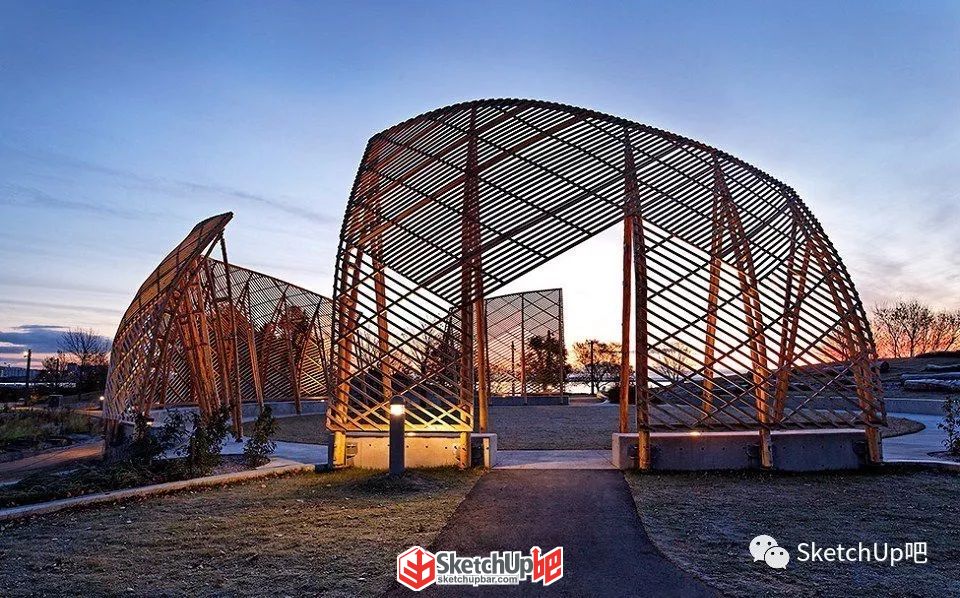

這是來自位于加拿大桑德海灣市亞瑟王子碼頭的一個濱水景觀，整個項目改變了位于海濱的村莊與公園，將市中心重新和蘇必利爾湖連接起來。

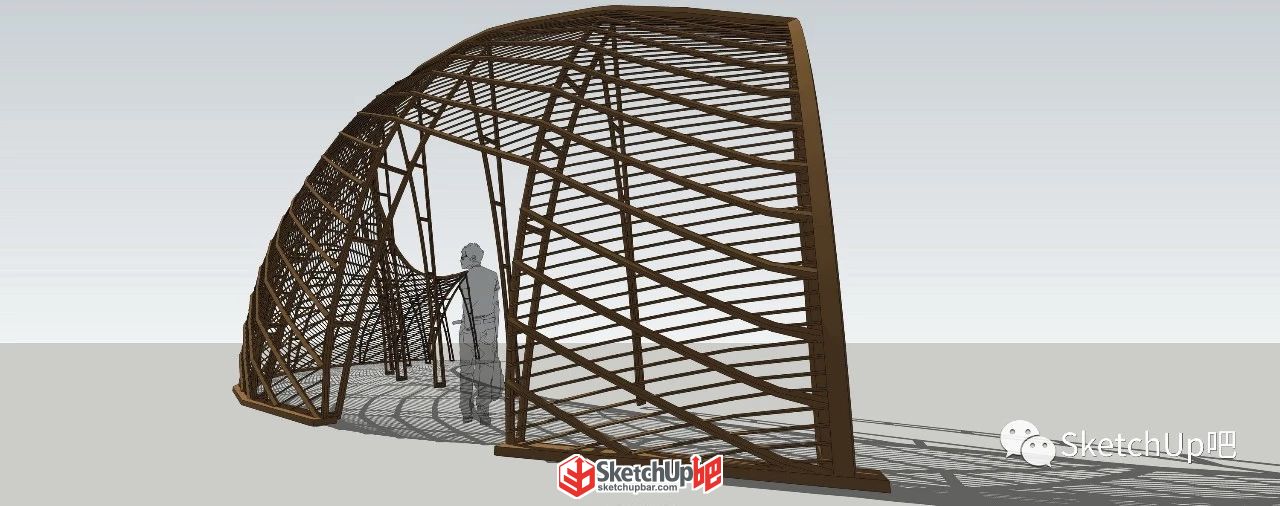

并且獲得了極高的贊譽和社區支持。迄今為止，該項目已經獲得了建筑、景觀建筑和城市設計行業的十項設計獎項，包括加拿大皇家建筑學院、加拿大城市學院、國際市中心協會等機構頒發的獎項。 解答 先進行一下形體分析 首先這個景觀廊架的特點是格柵——它有兩個方向，有疏密要求；
其次它是弧形的，頂邊更是曲線。

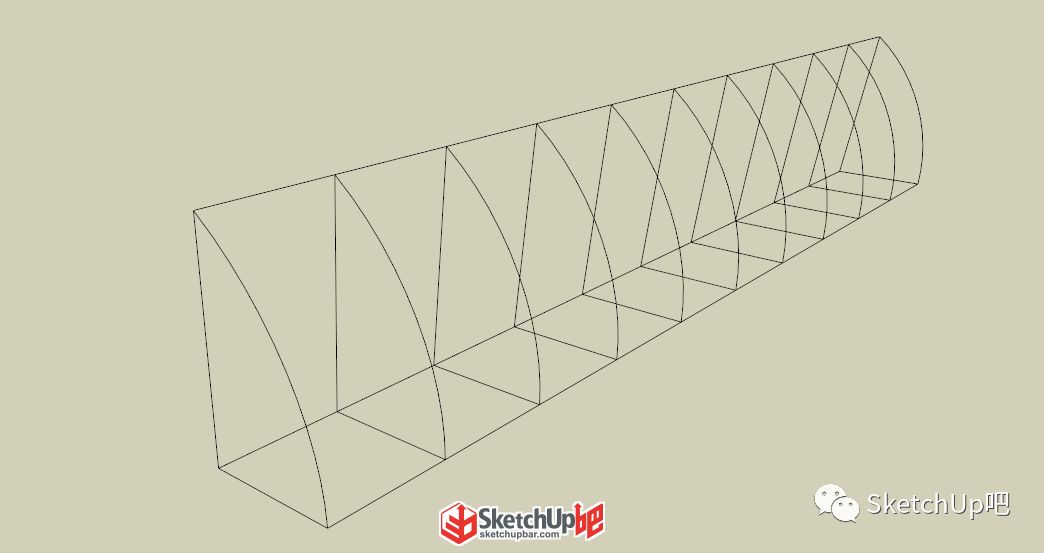

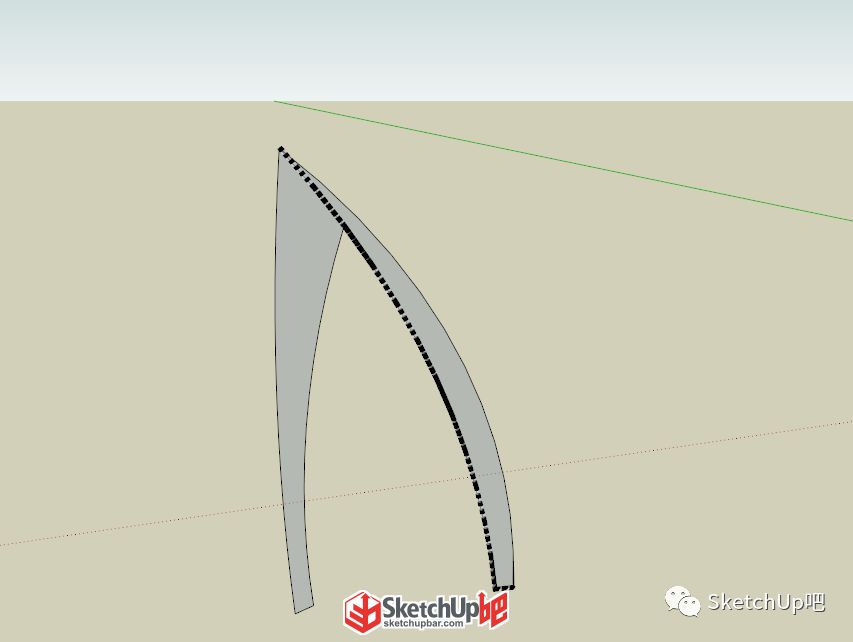

這里提供兩個思路： 1、直線起形，然后彎曲； 2、弧線起形，運用插件生成格柵線。 這里運用了第一種方法，操作看似繁瑣，其實花費時間不多，只要思路正確，不走彎路，操作慢一個小時也完成了。 ——刁劍橋 1. 沿著照片繪制出結構截面，曲線分段為12段，兩米一個標準段并復制；

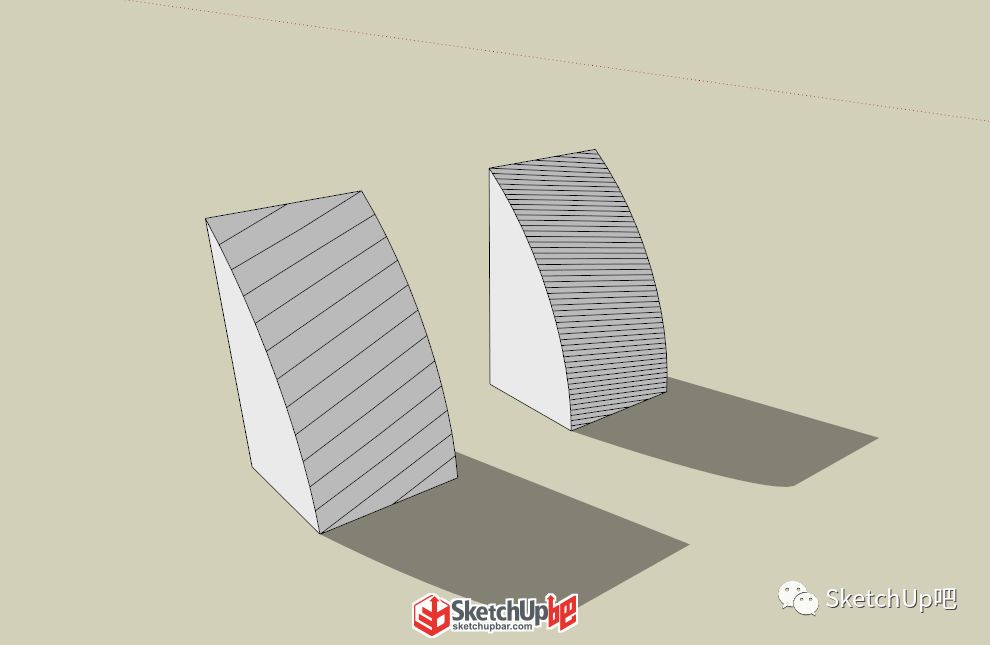

2. 在一個標準段中繪制出方向相反有疏有密的斜線；

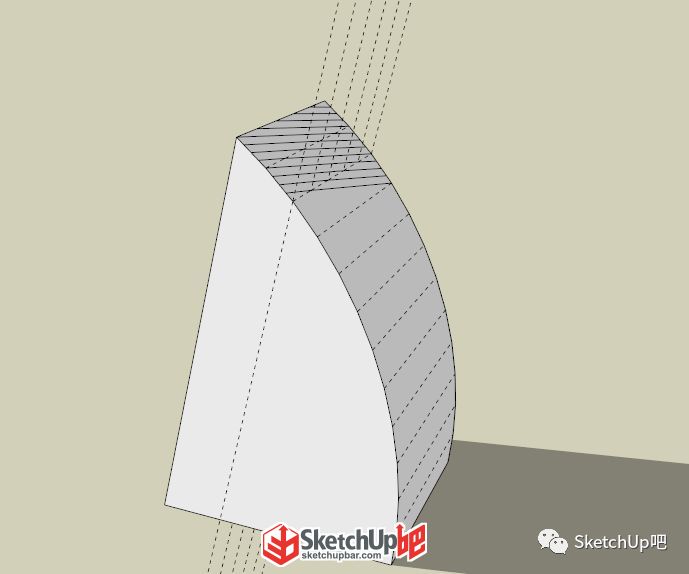

小吧補充：在這一步中，小吧采用了打開視圖-隱藏物體，然后使用直線工具就可以在曲面上繪制斜線；
在補充過程時，小吧使用了輔助線繪制較密的斜線。打開視圖-隱藏物體后，小吧使用輔助線將2m的距離均分為5段，然后依次進行的連線。 如果小伙伴們還有其他更簡便的方法，歡迎留言~~~

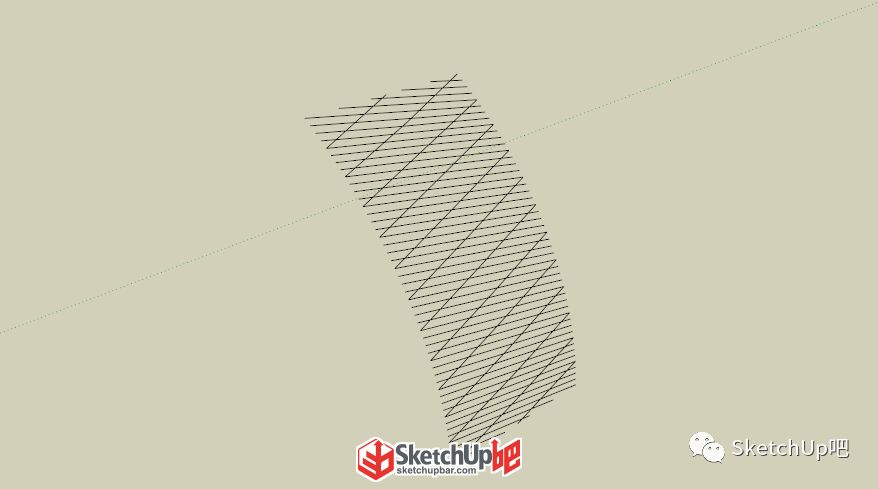

3. 使用路徑選擇（SUAPP編號236）將斜線提取出來作為一個標準段；

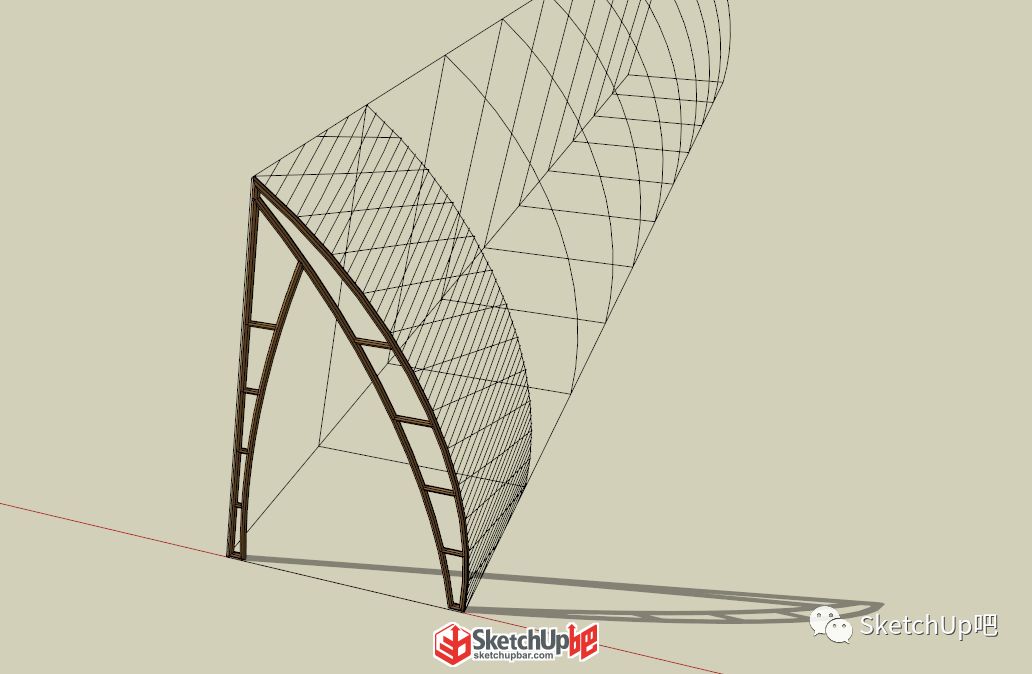

4. 根據圖片畫出立柱的支撐結構，使用路徑成管（SUAPP編號149），完成廊架的截面；

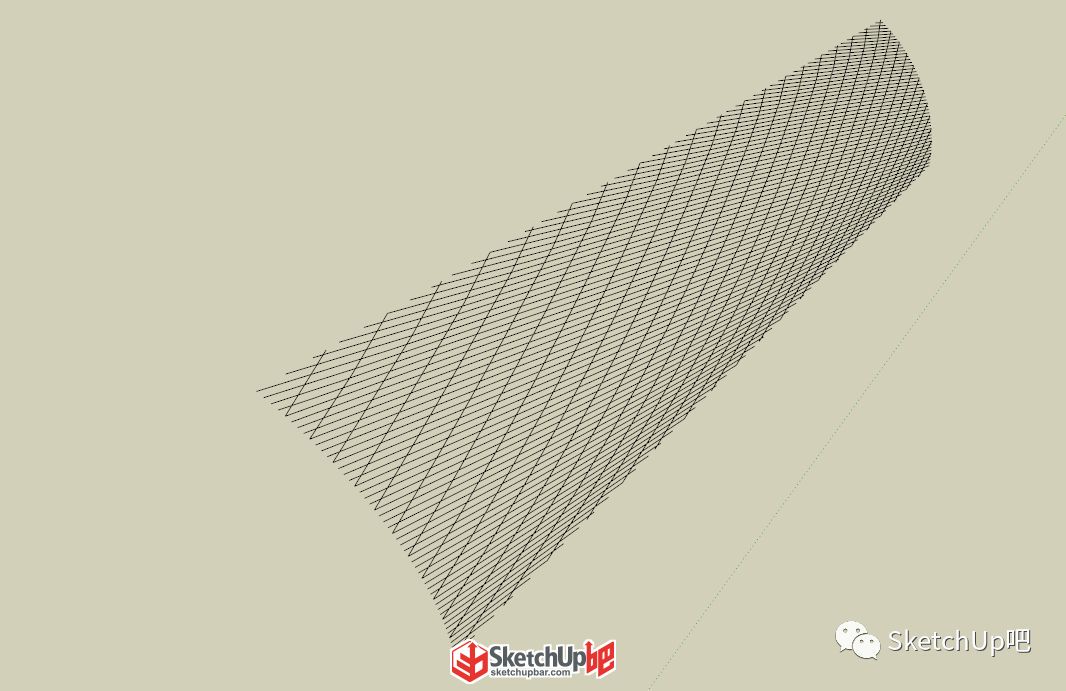

5.將斜線的標準段復制形成格柵的基本結構；

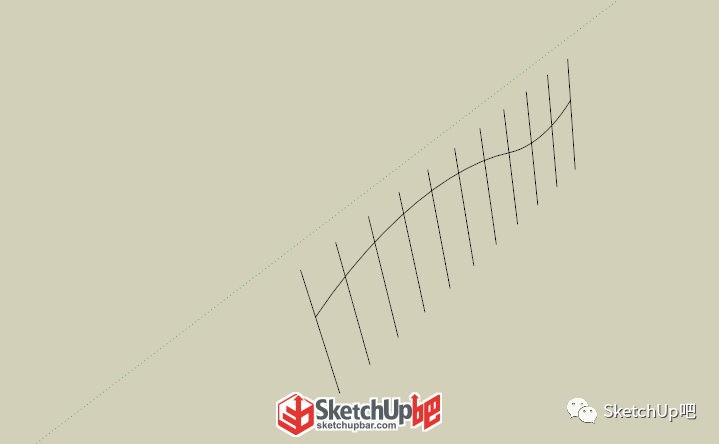

6.圖中廊架頂面為起伏的曲線，用弧線畫出并分為十段；

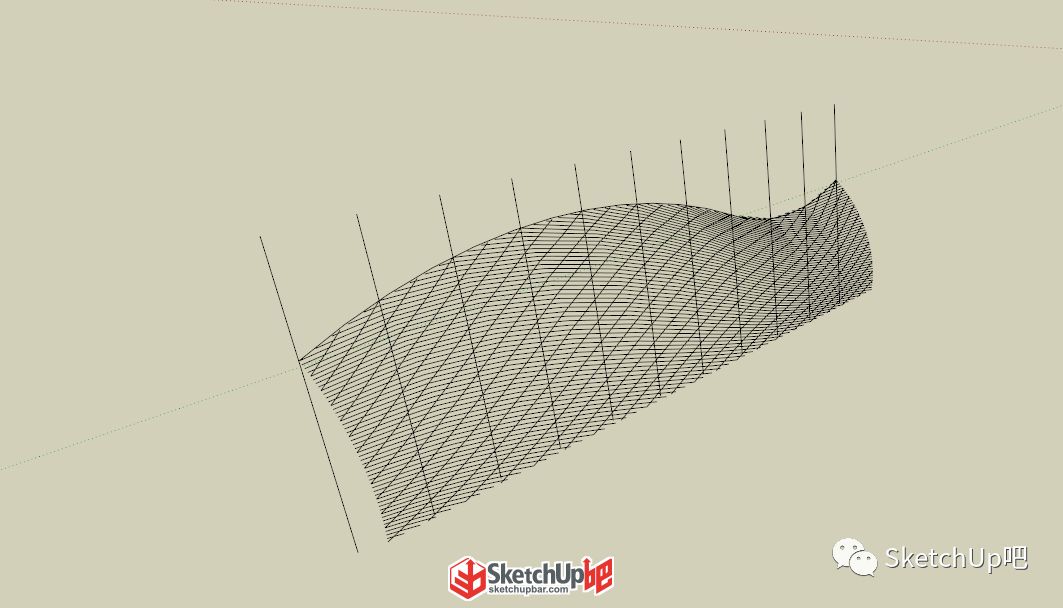

7.運用自由變形（SUAPP編號45）插件，將每個標準段的頂部與繪制號的弧線頂端對齊；

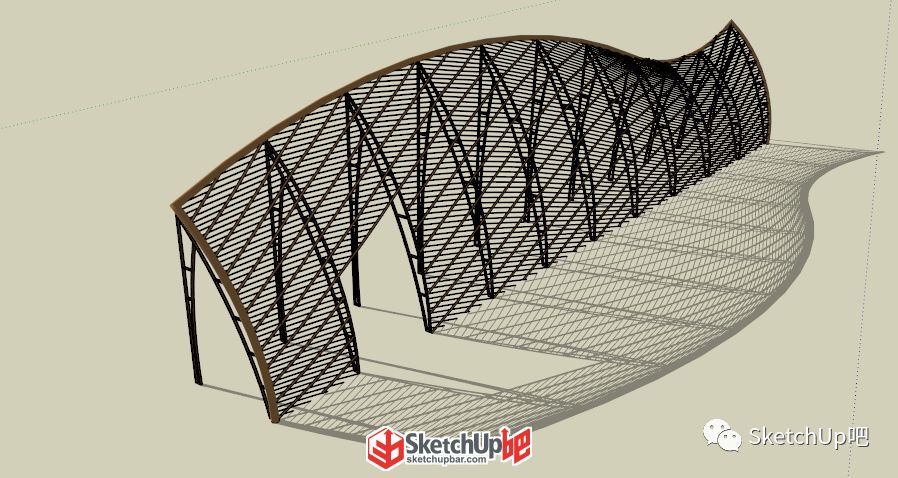

8.根據示意圖做出廊架大門，將兩個方向的弧線分別使用路徑成管（SUAPP編號149），將第四步的支撐結構根據頂端弧線縮放，并且根據頂端弧線做出外框線；

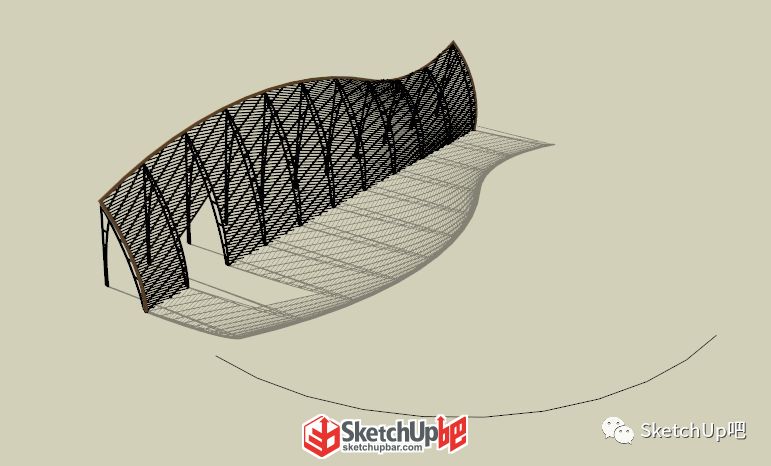

9. 繪制出弧長與廊架長度接近的弧線，分段數為十段，（第一步中復制多少標準段，這個弧線就分多少段），然后使用形體彎曲（SUAPP編號118）進行彎曲；

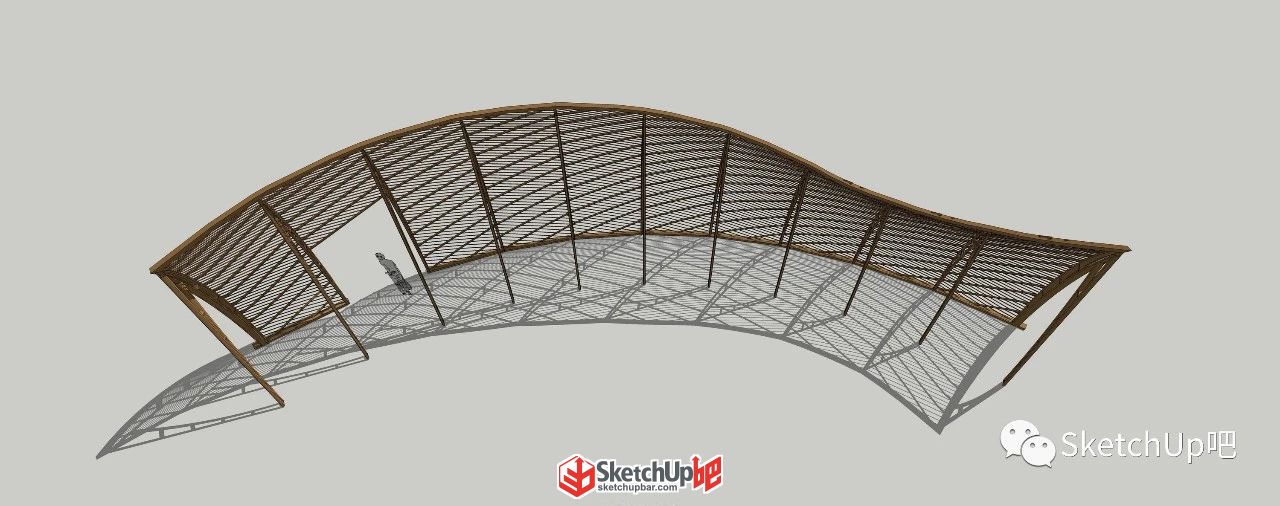

注意：上一步路徑成管要控制段數，否則彎曲可能會引起su崩潰，若一直崩潰，可將幾個結構分別彎曲，然后再拼到一起。 10. 完成建模，可以下載廊架模型。原文地址：http://www.mgcxq.cn/thread-113325-1-1.html
