言歸正傳

今天為大家準備的教程

是參數化建模

SketchUp一直被吐槽偽參數化建模

比如

“莫比烏斯環”建模讓我頭發枯竭！

救救孩子吧，這個景觀塔建模我又翻車了……

等等等等

而這次小吧帶來的教程

是

真·SketchUp·參數化·教程

(文末有視頻演示)

在開始詳細講解前，我們要先來講講這次參數化建模用到的一項重要的工具——動態組件。

動態組件本質上是由參數控制的組件。他的參數結構很類似Excel表，動態組件就相當于一個組件對應有一個Excel表；利用組件屬性，控制組件的大小(長、寬、高)、位置（X、Y、Z）、復制次數、旋轉角度等等等等。

從SketchUp7.0開始就已經成為了內置的功能，相信有很多朋友都見過這項功能▼

組件屬性中數值可以由模型讀取，可以自定義，也可以由公式計算得出。

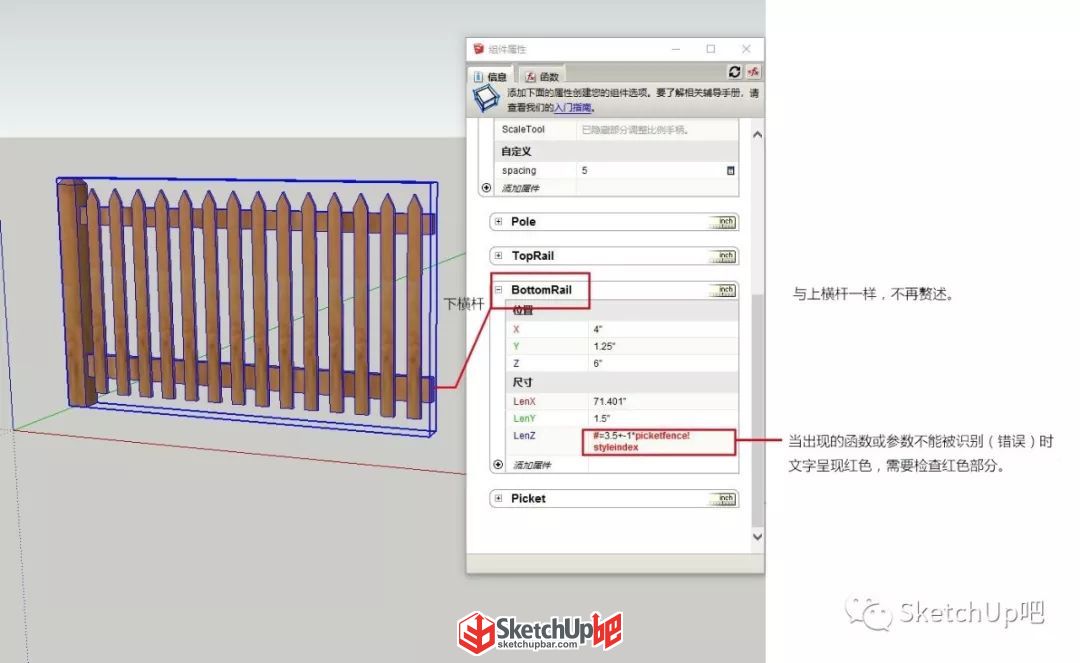

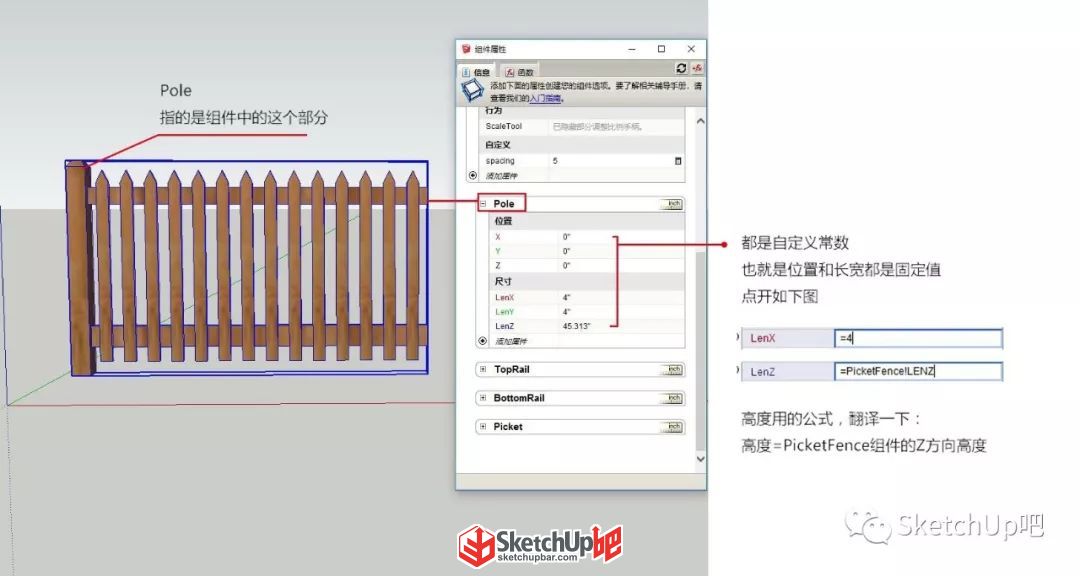

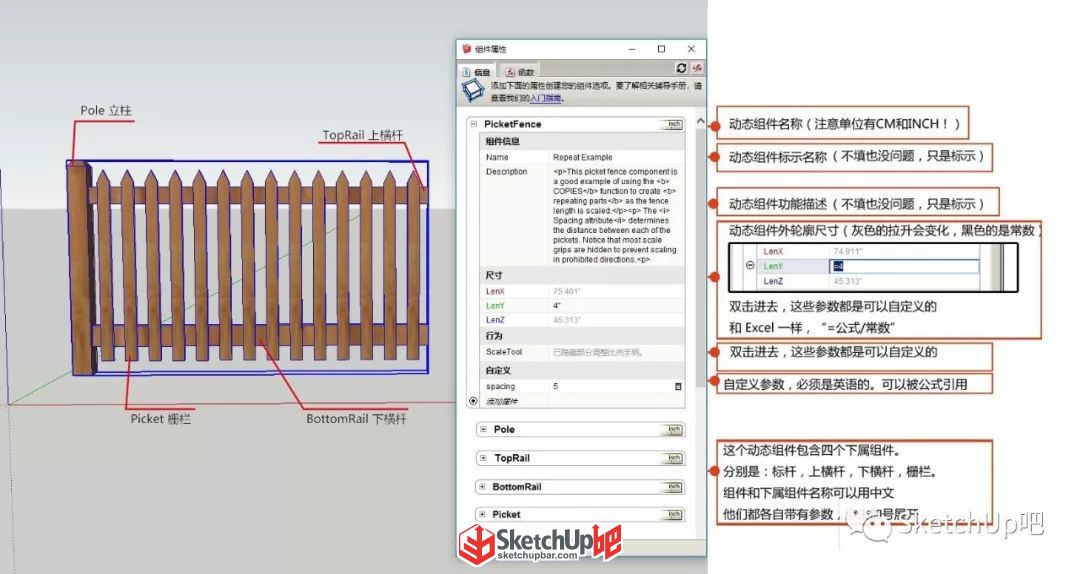

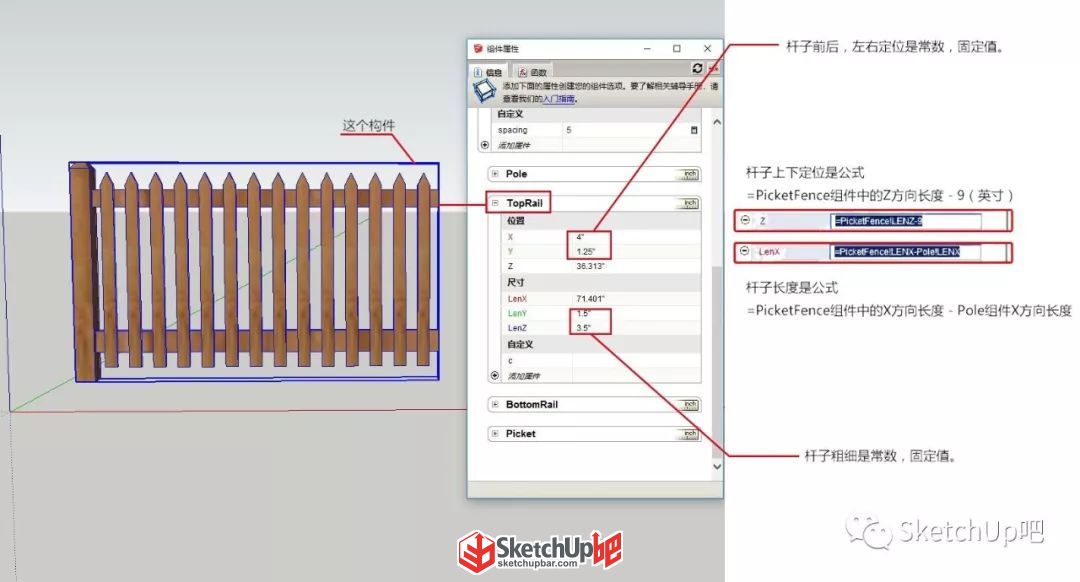

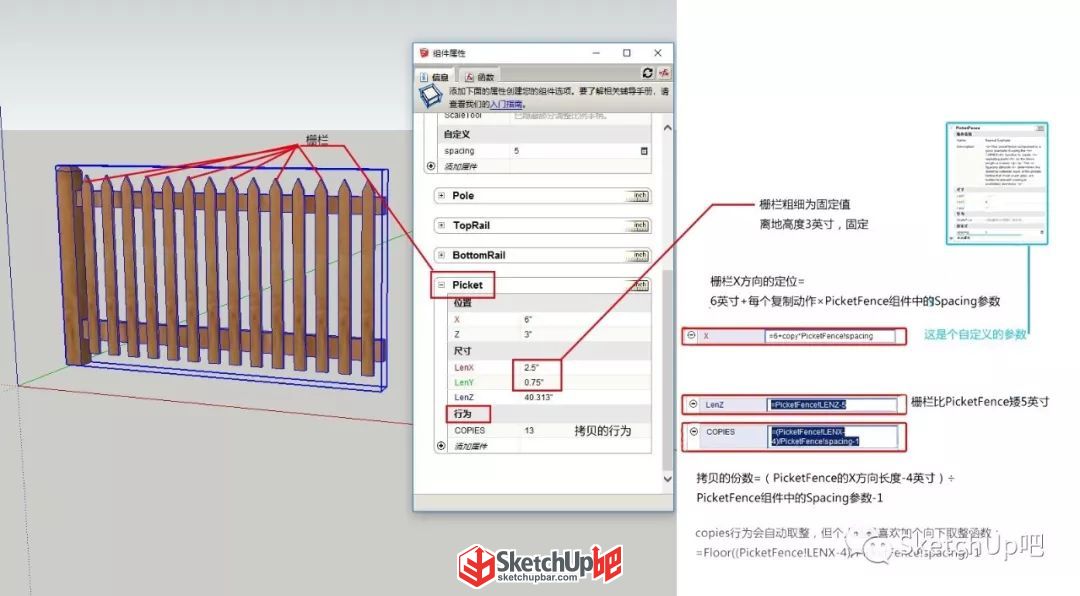

下面以自帶的柵欄的動態組件為例進行剖析——

（文字較小請點擊圖片放大查看）

以樓梯為例，我們進行演示操作。

【具體步驟】

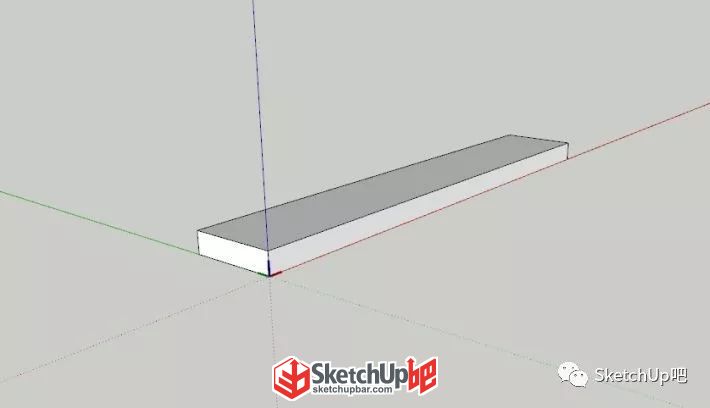

1. 首先我們需要一個長方體，尺寸隨便，看著合適就好（要扁一點兒，不然不美觀），制作成組件；

為了方便觀察，我顯示了組件的軸（SketchUp的組件屬性多數是以組件的軸作為參考的，在景觀墻建模中，這一點有明確的體現）。

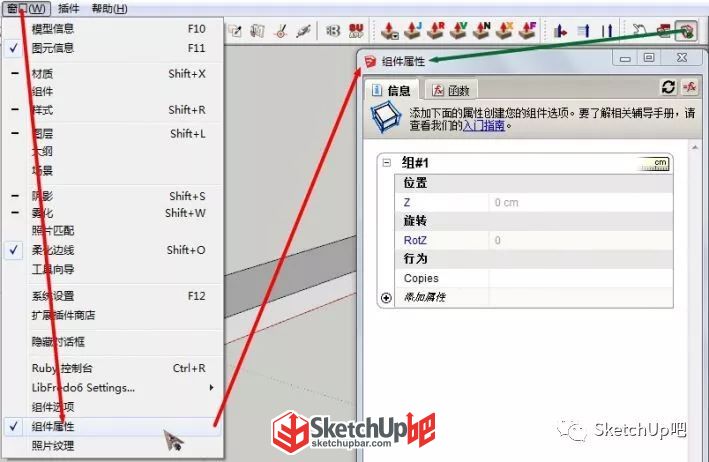

2. 打開組件屬性面板，選擇該組件，并給組件添加三個屬性，分別是藍軸位移 Z，沿藍軸旋轉 RotZ，創建副本 Copies。

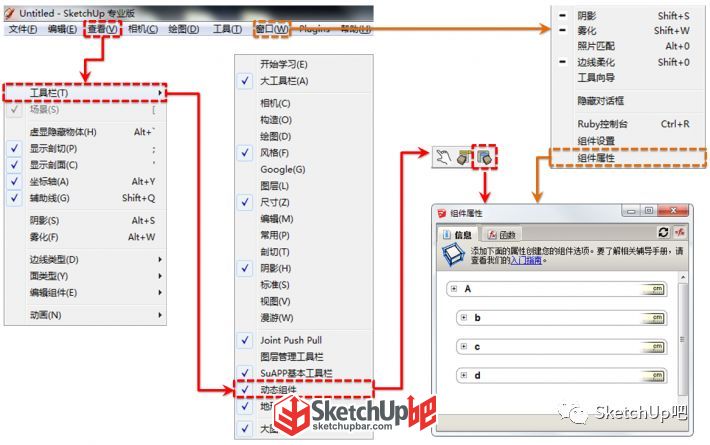

注：圖中箭頭表示兩種開啟組件屬性面板的方式。

3. 具有決定性的函數——創建副本 Copies，意思比較明確，就是創建指定數量的副本（復制一百個分身……）

當然這些副本開始一般是跟原組件同位置，也就是重合，并且每個副本都攜帶有一個只讀的屬性[COPY]，根據副本的數量，COPY的值依次為1、2、3……

上圖這個就是第17個副本攜帶的信息。

注：由于創建了多個副本后，會造成計算緩慢，副本與原組件重合難以選擇到原組件（組件各項屬性的修改應針對原組件，副本只具有繼承特性，不能影響原組件及其他副本），等不必要的麻煩，所以開始或大范圍修改屬性值時，應將Copies的值設置為0；

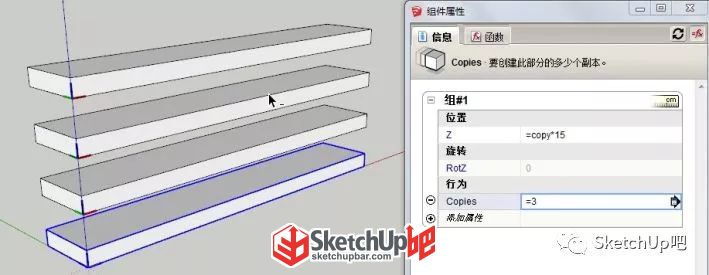

4. Z為豎向位置，令Z=COPY*h（h為踏步間隔高度），表示豎向陣列，此時就可以創建副本了，設置Copies的值；

表示每個副本依次上升15cm（動態組件默認單位cm）。

注：原組件無只讀屬性COPY，則系統默認改組件的COPY值為0，故原組件在原地；

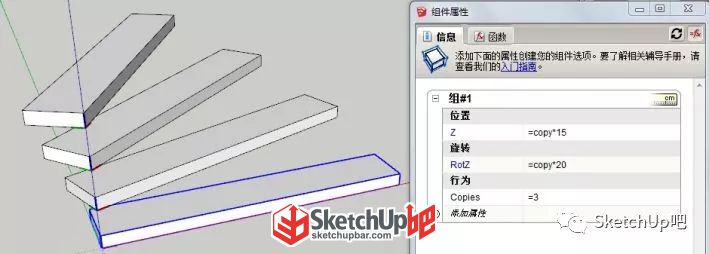

5. RotZ為沿(繞)藍軸旋轉，令RotZ=COPY*ro（ro為旋轉間隔角度）；

比較明了，就是每個副本依次旋轉20度，與Z的上升效果疊加后就得到圖中效果。

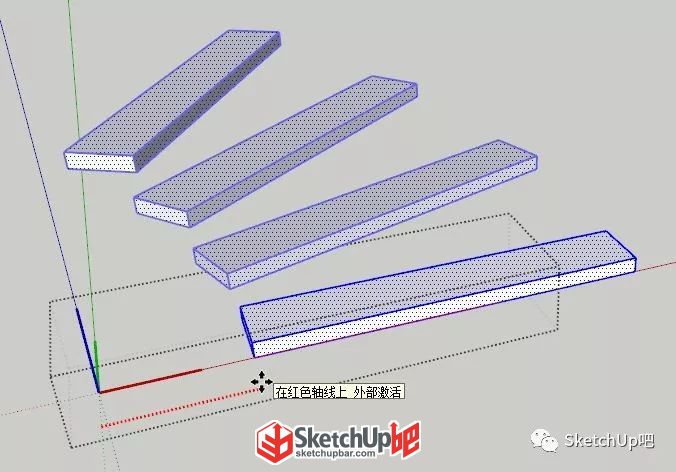

6. 然后進入組件中，將內部對象向外側移動一段距離。

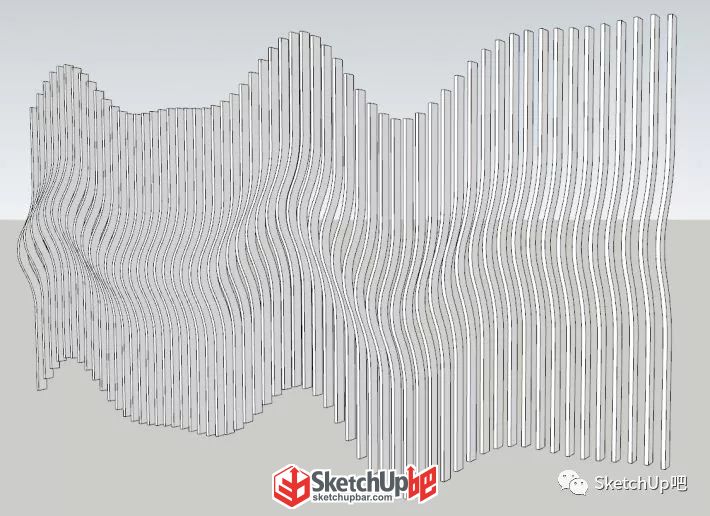

了解了動態組件的基礎操作，我們就來詳細看一下此次的景觀墻建模▼

（詳細過程請觀看文末視頻）

【具體步驟】

1.首先需要一個組件作為陣列的單元，下圖是該模型的組件單元（姑且命名為G01，方便描述）；

同時組件G01需要在一個群組/組件內（命名為G0），至于為什么非要這樣，后面會跟大家解釋。

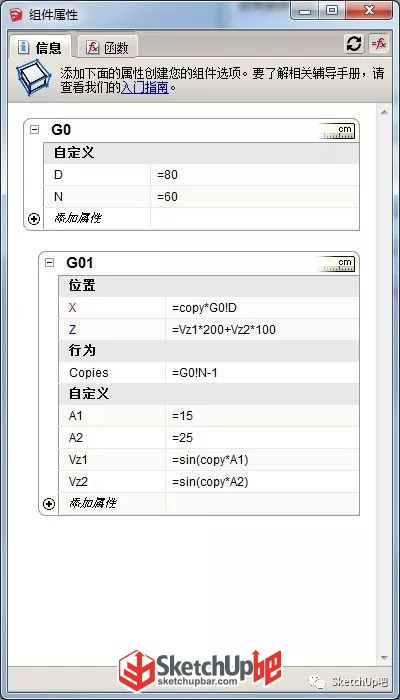

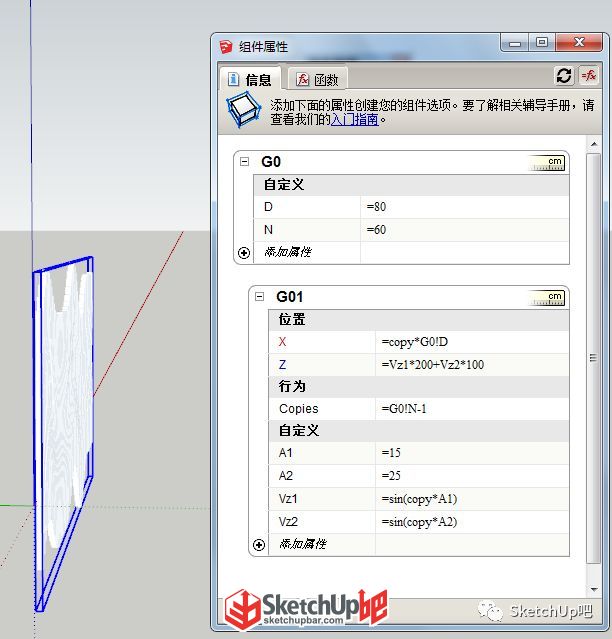

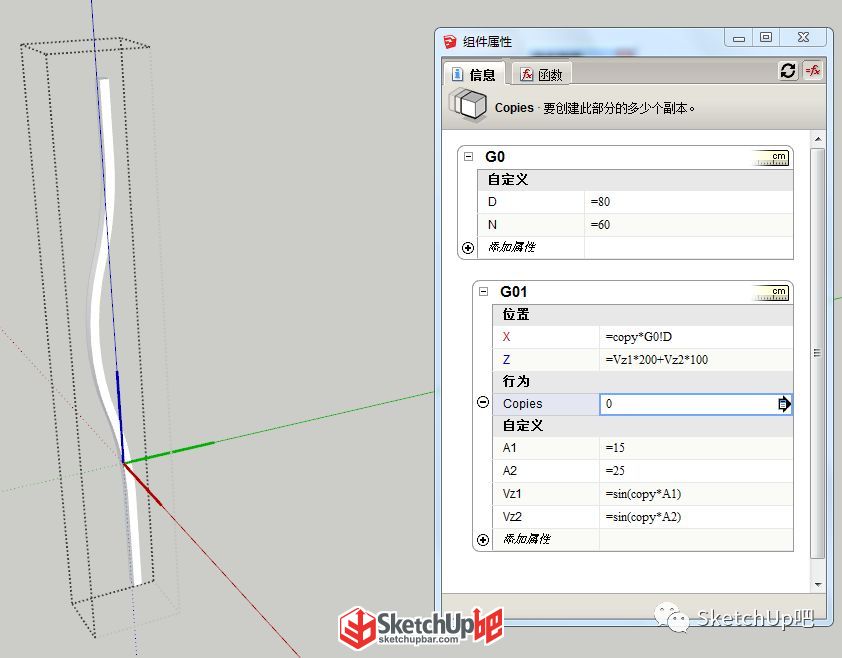

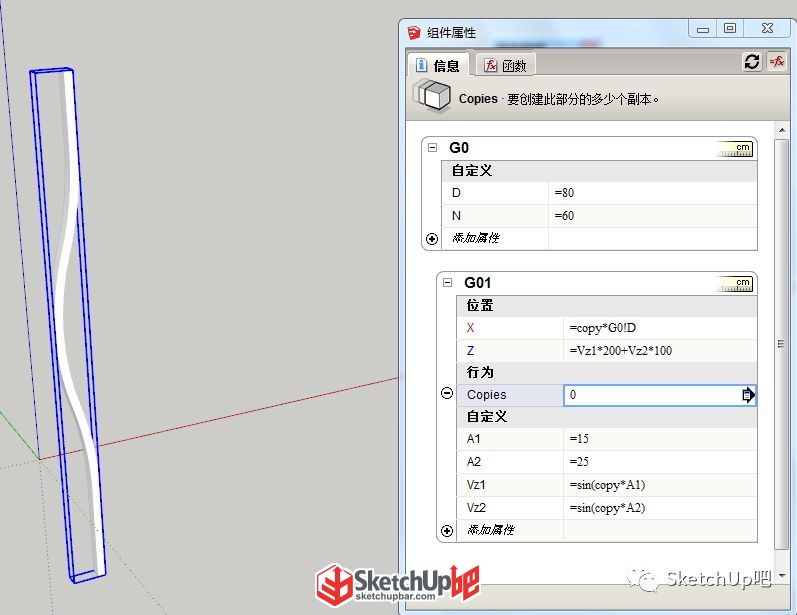

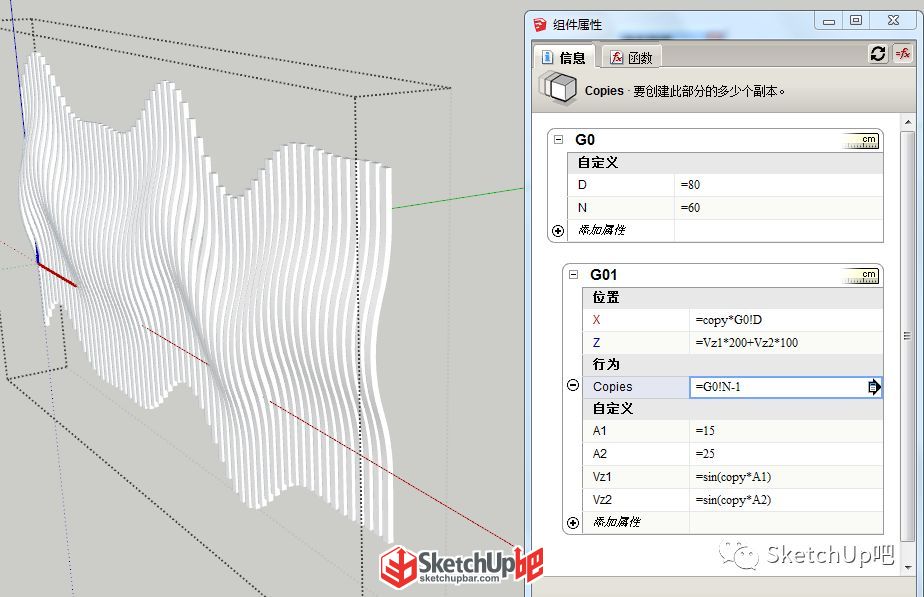

2.打開[組件屬性]窗口，給組件G01添加位置屬性X，Z，行為屬性Copies，以及根據需要添加自定義屬性（該模型模擬的是兩個正玄函數的疊加，故自定義了4個函數，分別為兩個角度值，兩個正玄函數值），如下圖：

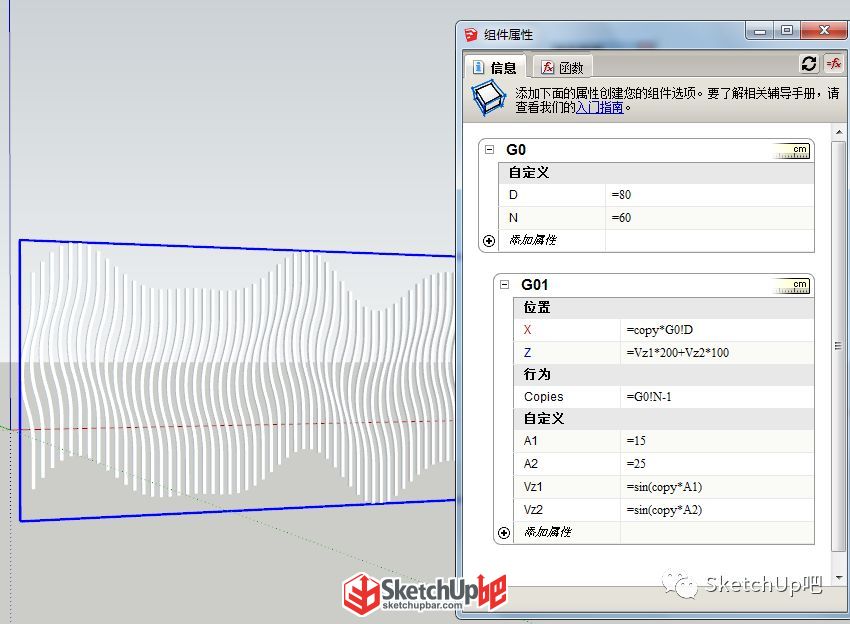

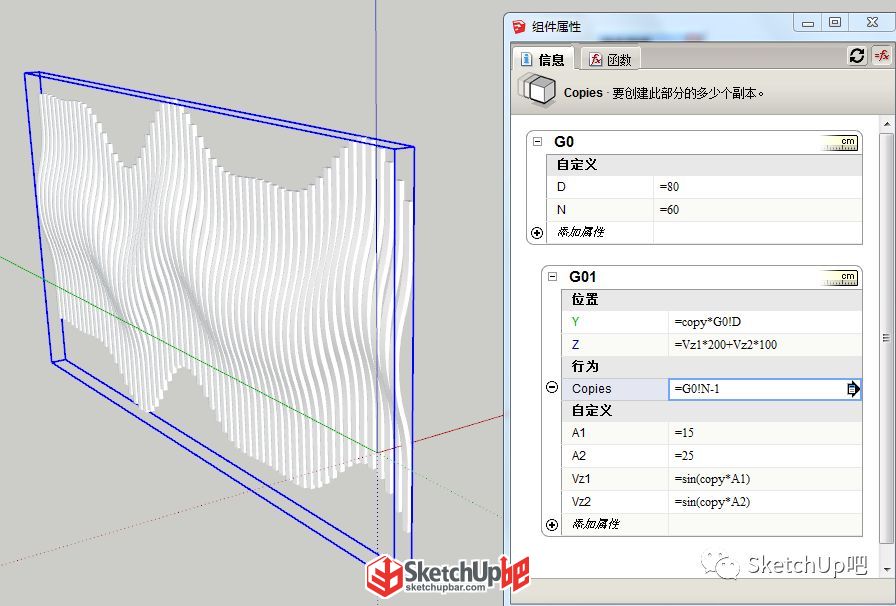

至此，模型已經建立完成達到如下效果（相信接觸過動態組件的吧友或前方坐標軸正確的吧友，到達這一步一定很容易）：

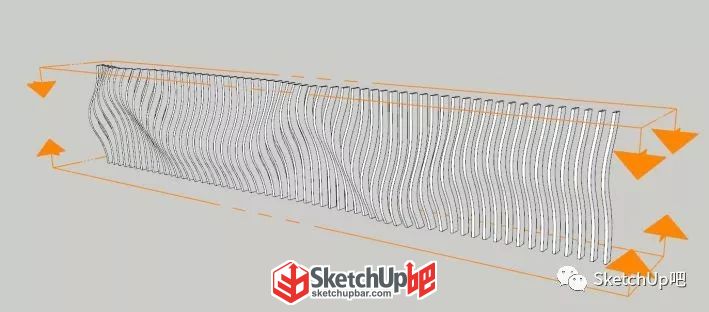

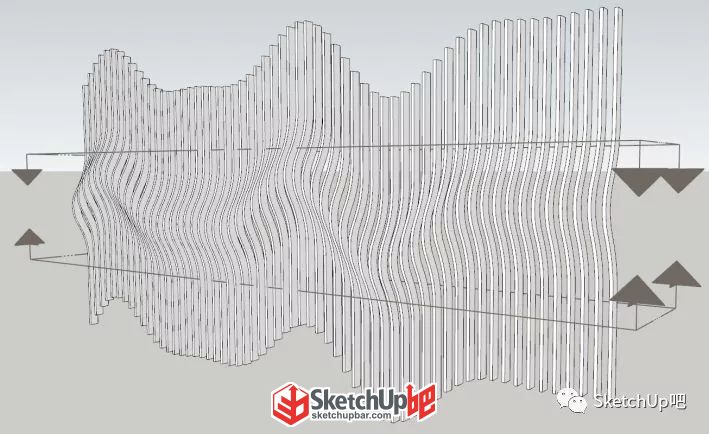

4.接下來就要利用[剖切面]對該模型的上部及下部進行裁剪處理，此處需要兩個剖切面，如下：

由于SketchUp在同一個組內不允許同時激活兩個及以上的剖切面效果，故需要在群組G0內放置一個剖切面，G0外放置一個剖切面（所以最開始才有了群組G0的需要）；

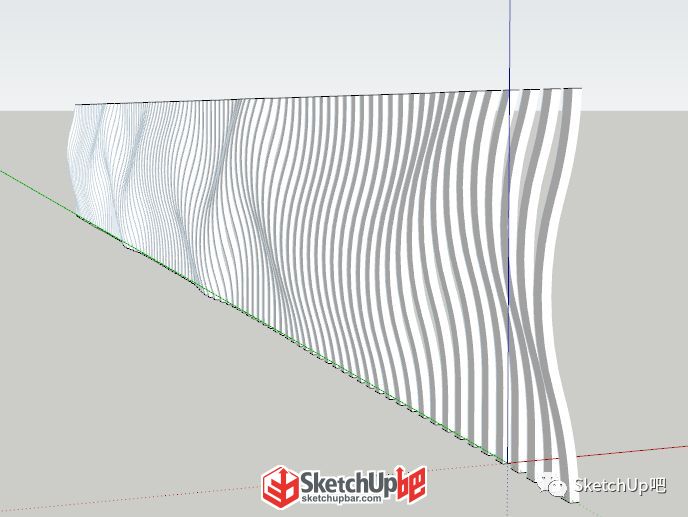

激活兩個剖切面后的效果如下：

但是

在視頻中

我們沒有得出上述模型

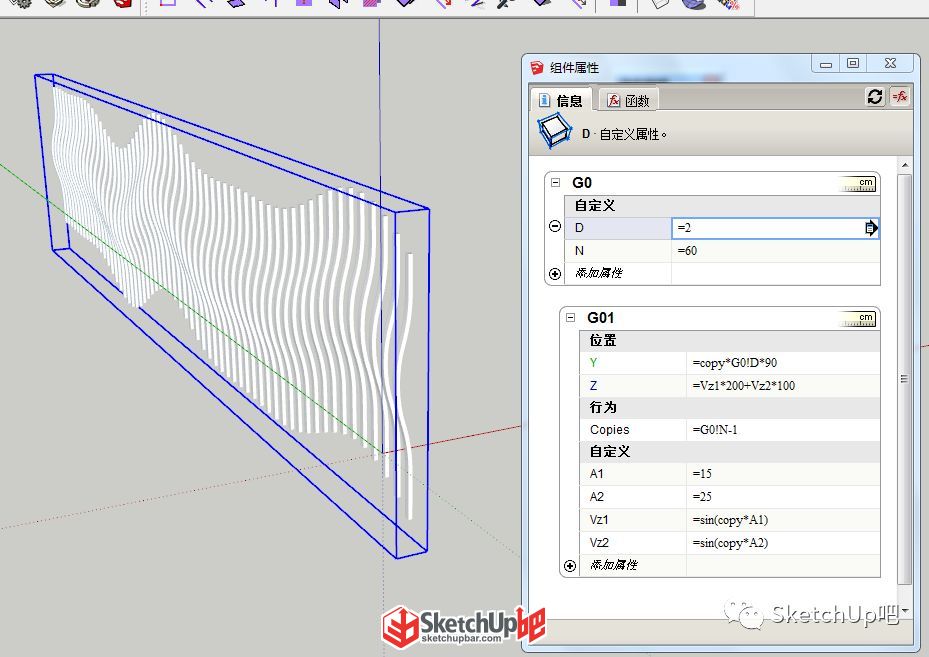

反而出現了這樣的狀況

（詳細過程請觀看文末視頻）

那么

出現以上狀況的原因是什么？

小吧推測

可能G01的坐標軸設定出問題了

除此之外

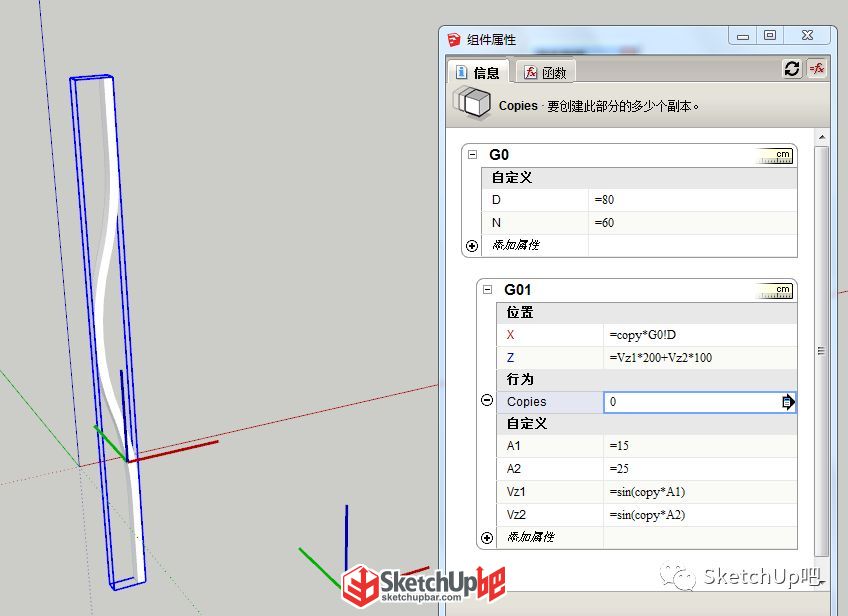

也可清空行為Copies后

更改Y軸數值

還可以直接更改Y軸公式
