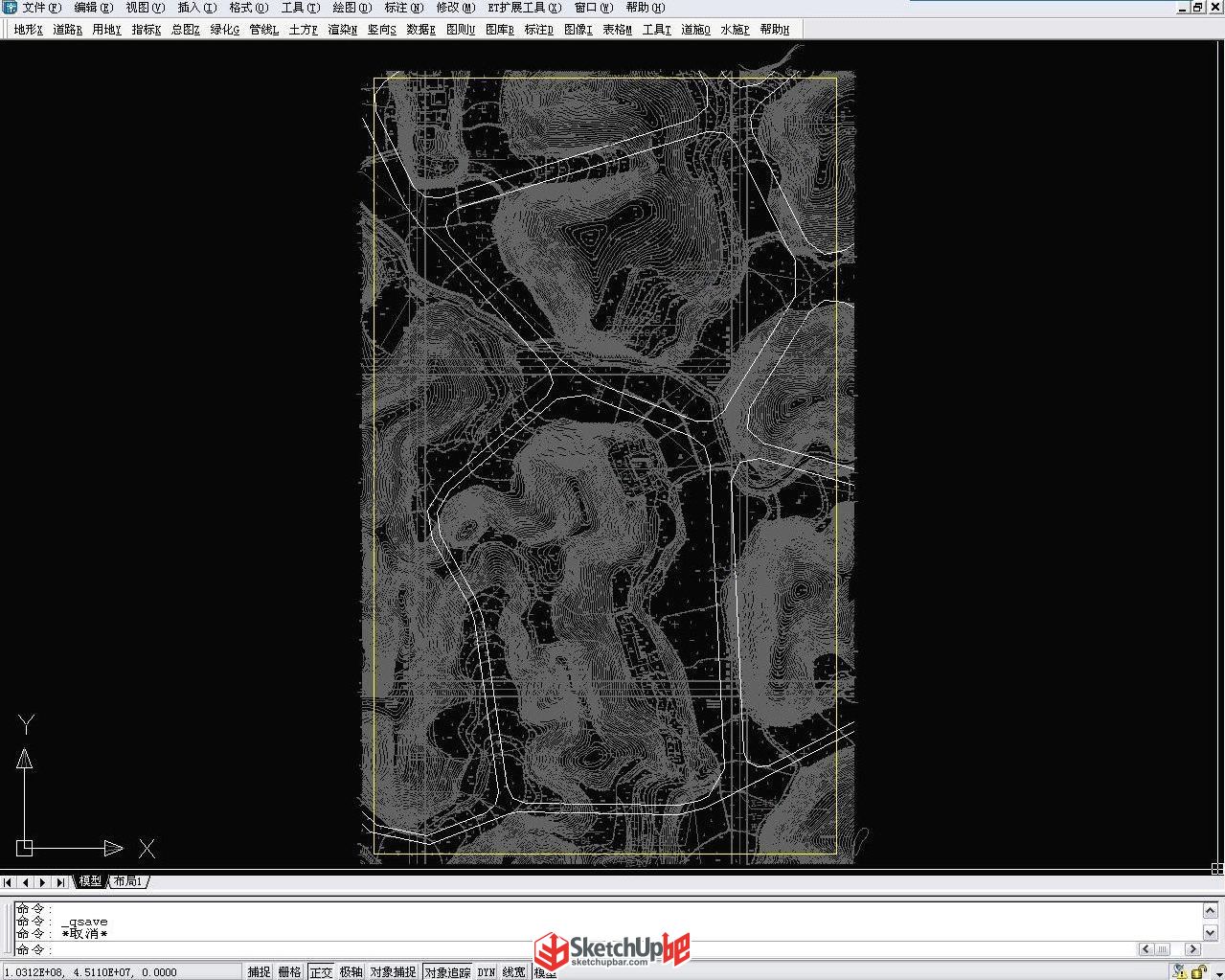

2、清理CAD文件。原則上只剩地形圖和道路這些在模型上會出現的元素，并在圖上畫一個框（方框是后面的地形模型范圍），以作后面定位之用。

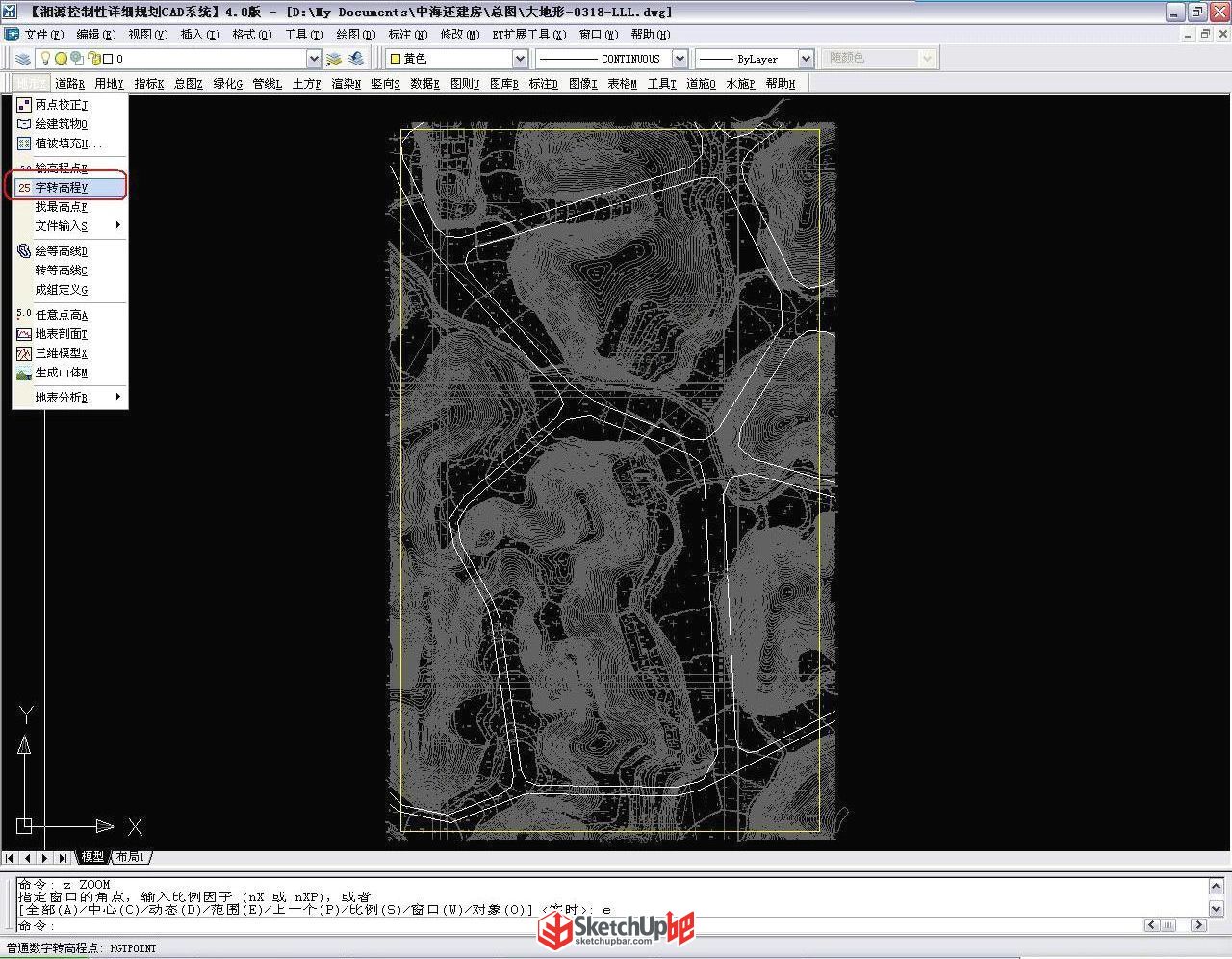

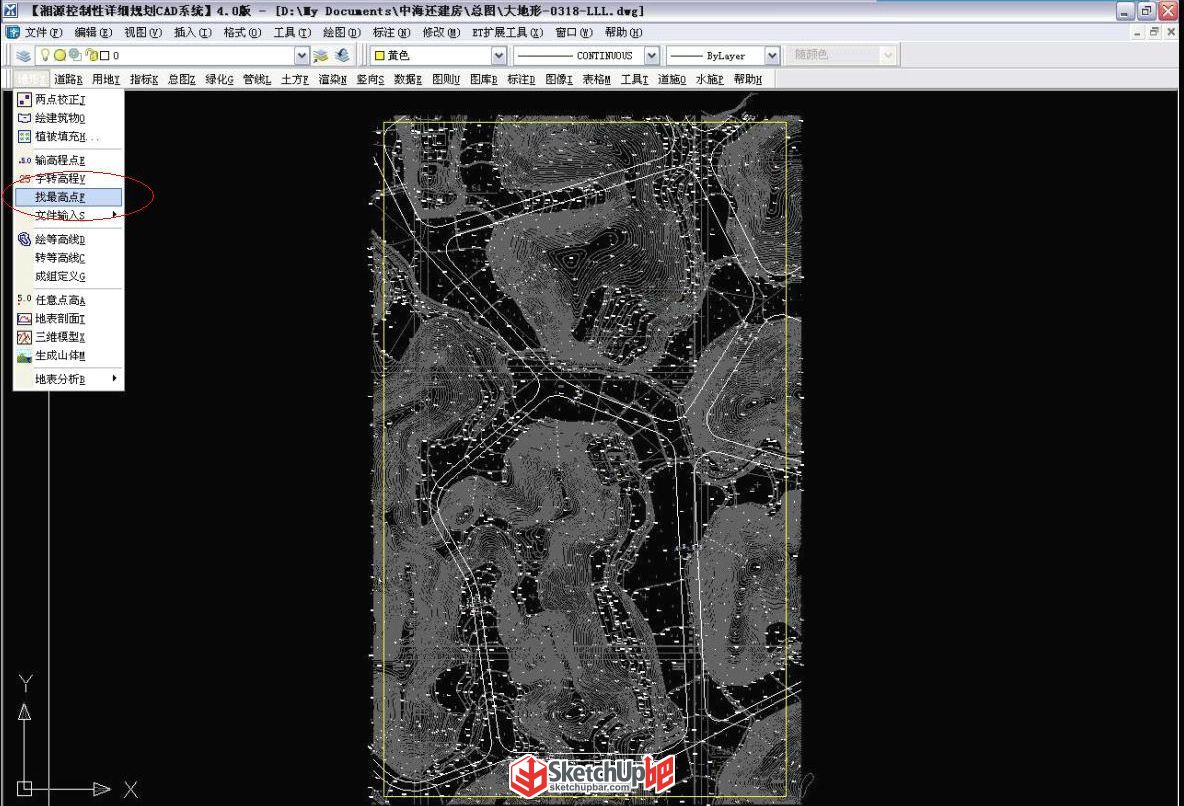

4、輸入標高最低值和最高值。這一步是為了防止將地形圖中其他數字（比如管徑之類的數字）也當做高程點一并提取，本例中高程范圍大概為780-830，故范圍取750-850。按照提示操作，選擇標高文字時全選。選完后會生成白色離散點，即高程點。

5、查找最高點和最低點。此操作是驗證提取的坐標點是否是正確高程點，防止模型出現錯誤，不可忽略。

6、生成三維模型。點擊命令后，按提示操作。

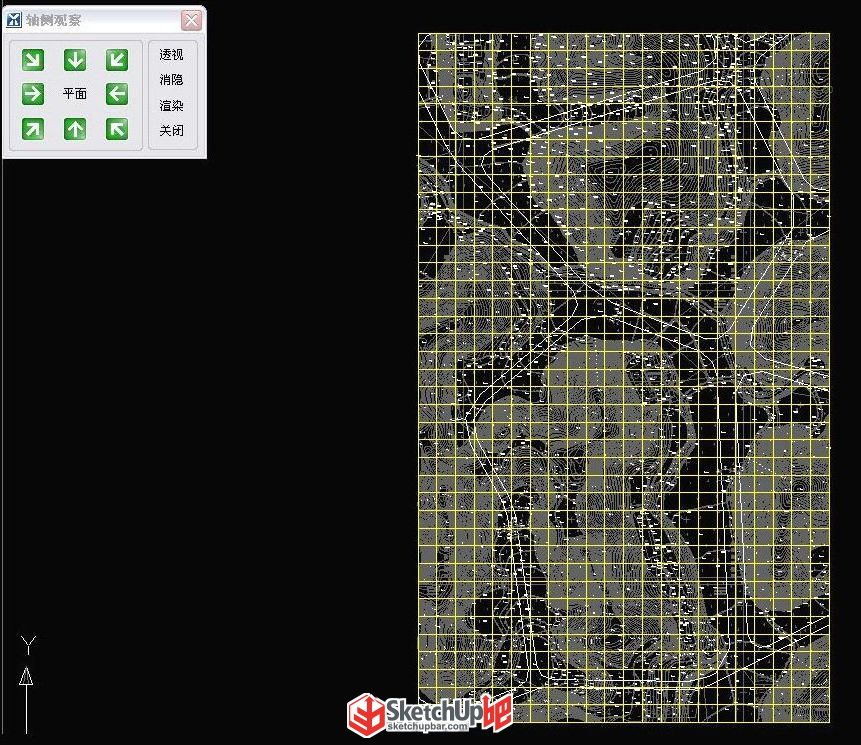

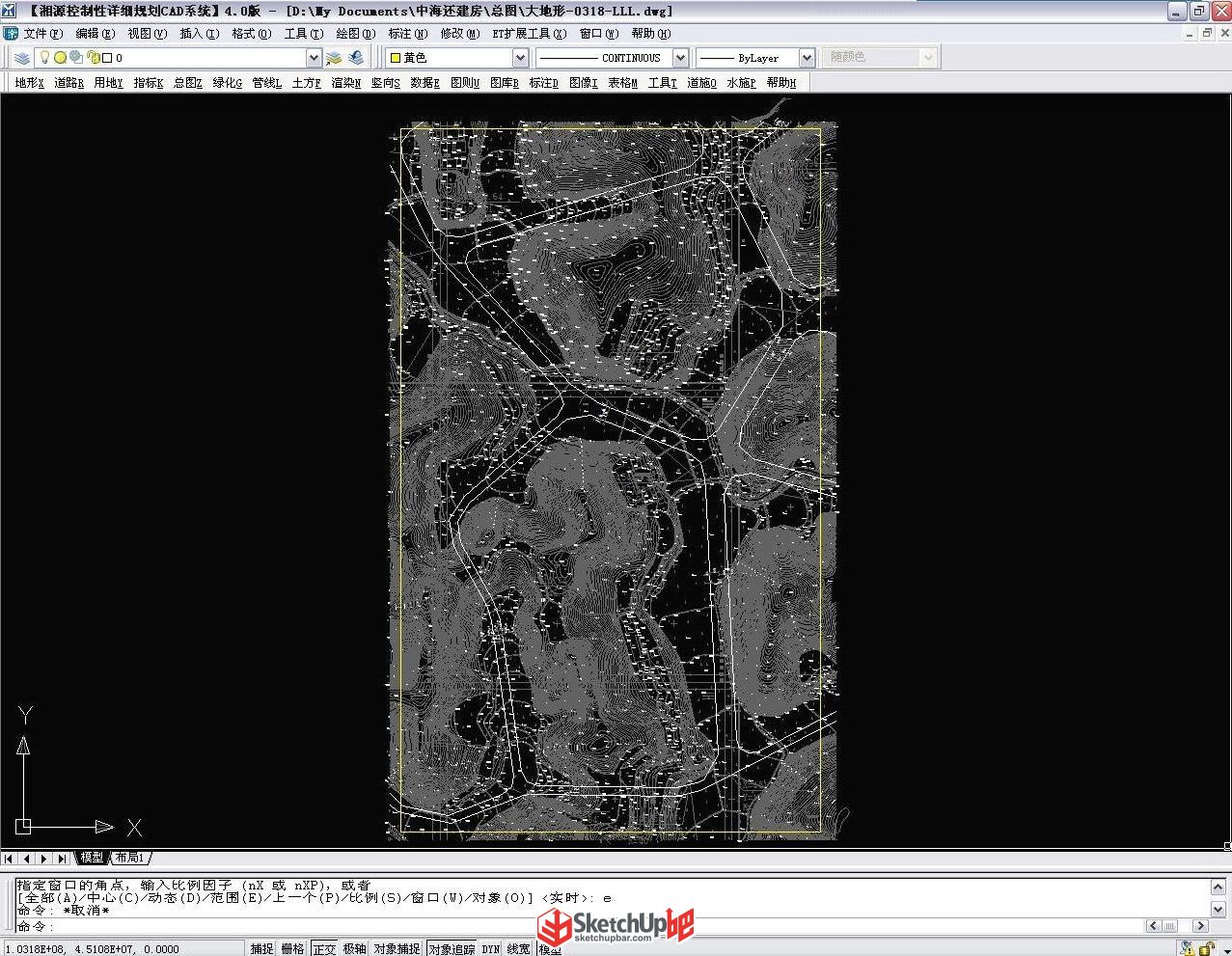

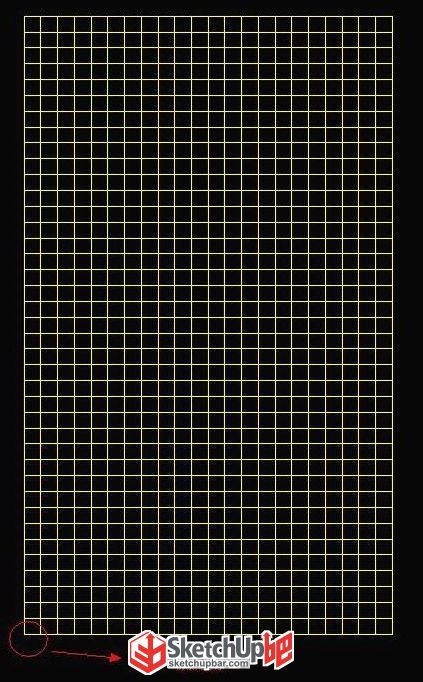

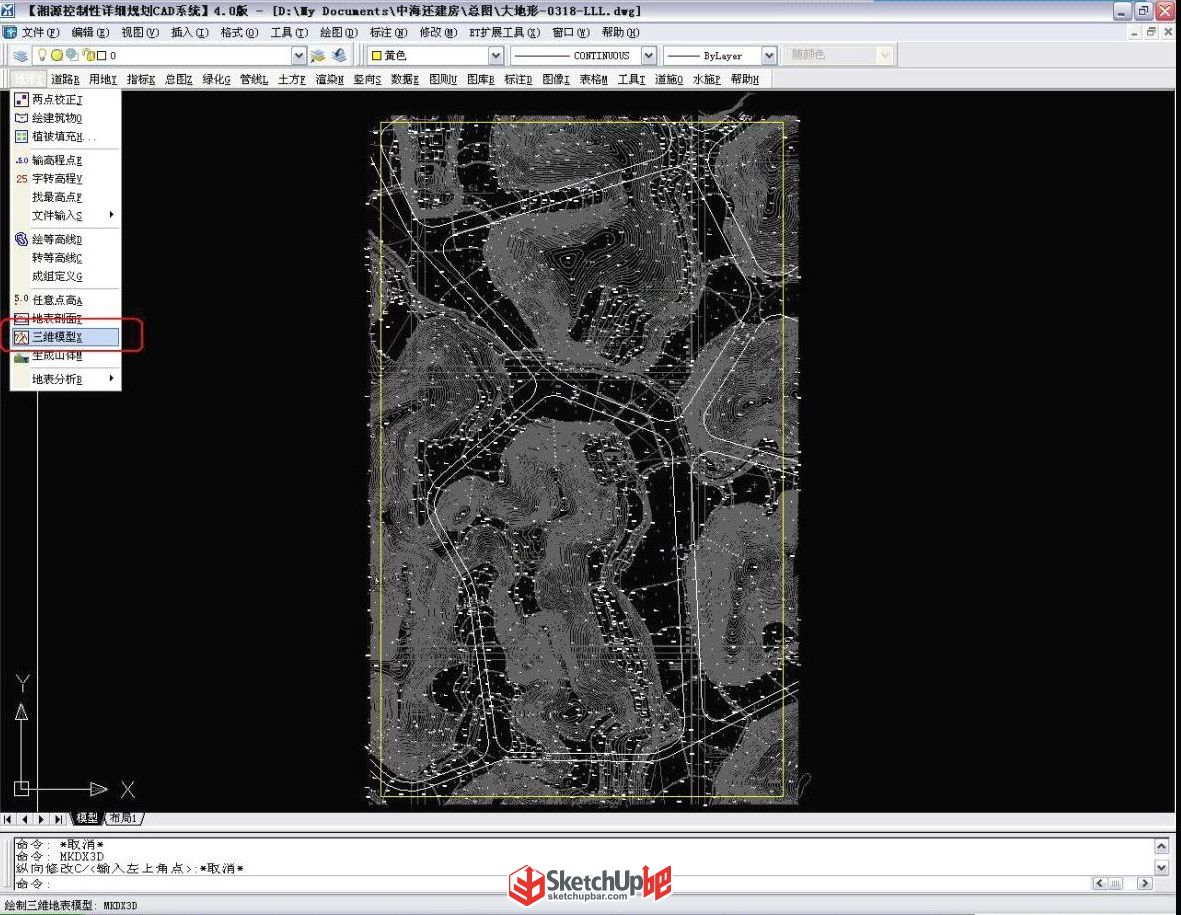

輸入左上角點和右下角點，即框選三維模型范圍，輸入網格間距：默認是20米一個格，本例中采用15米方格。（數值越小格越多，模型越精確，但是導入SketchUp后文件體積越大，機子越慢，數值大以后與上述相反。）原則上選擇步驟2所畫的方框，生成后如圖所示：

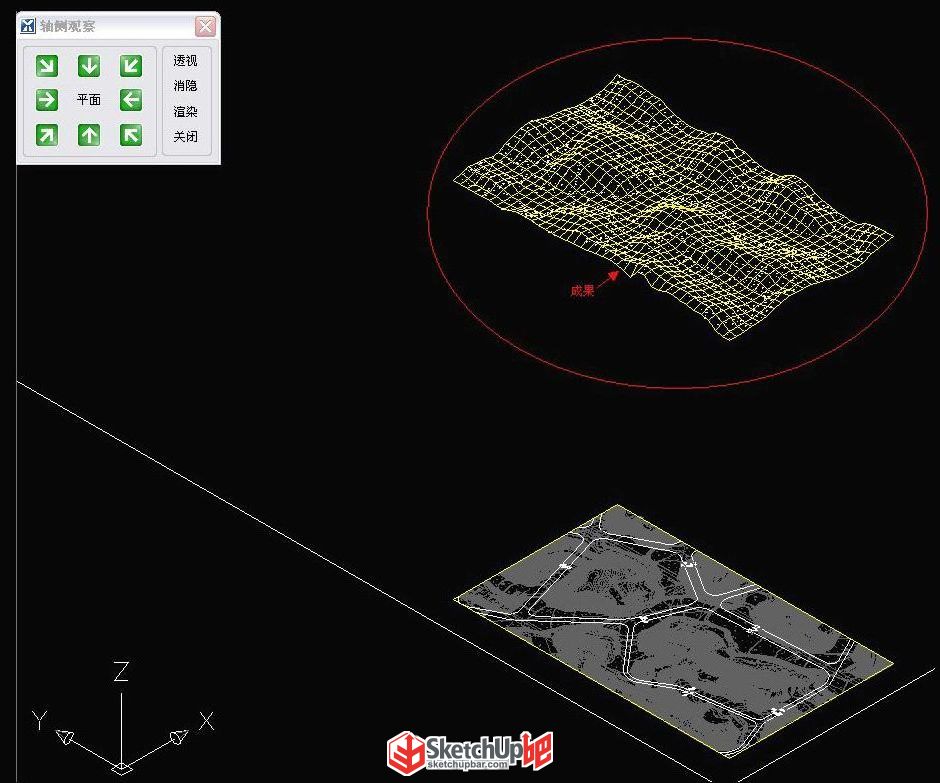

輸入view3d命令查看三維模型：

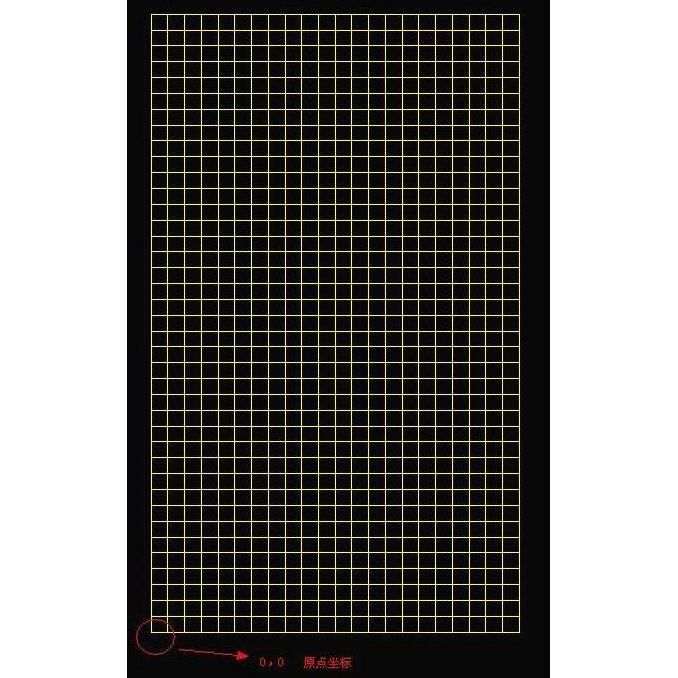

7、將方格網單獨復制到另一個空白的CAD文件中，粘貼時輸入坐標（0,0）。模型就會出現在原點附近，防止導入SketchUp后很難找到模型。保存文件并退出此CAD文件。（注：需將此文件保存在SketchUp的安裝目錄下，并英文命名文件，否則可能無法導入SketchUp。）

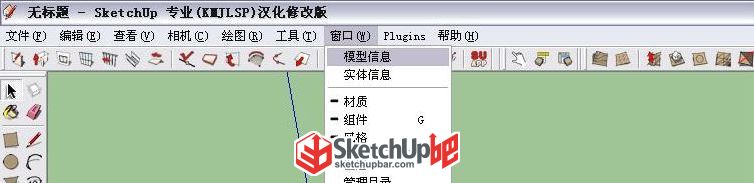

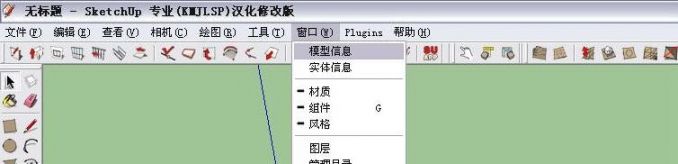

8、打開SketchUp，導入剛才保存的文件。導入之前先在窗口-模型信息中確認該模型的單位及其他幾處設置。

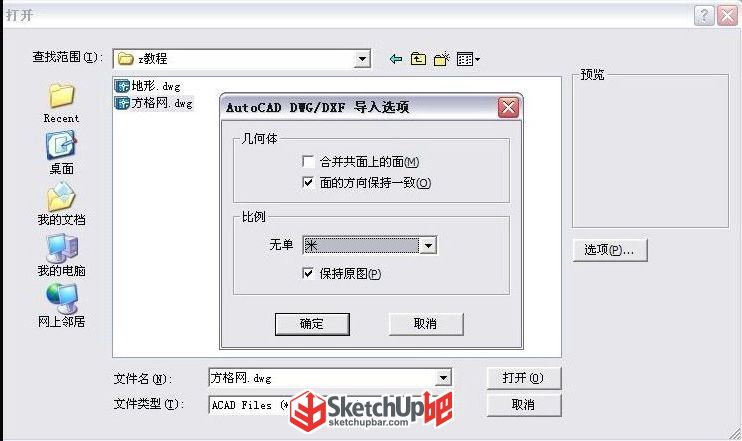

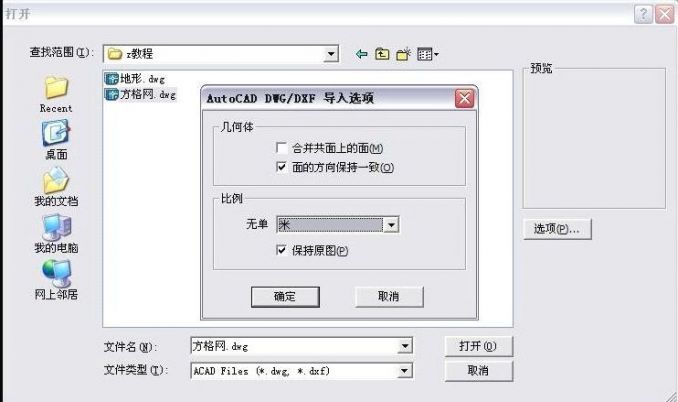

9、導入設置，只勾選“面的方向保持一致”。

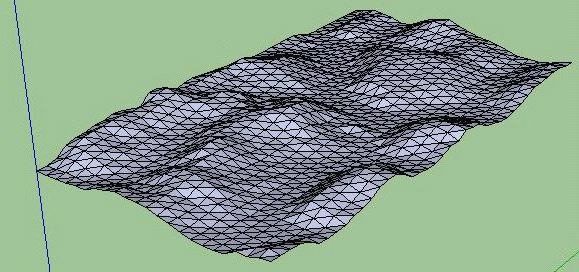

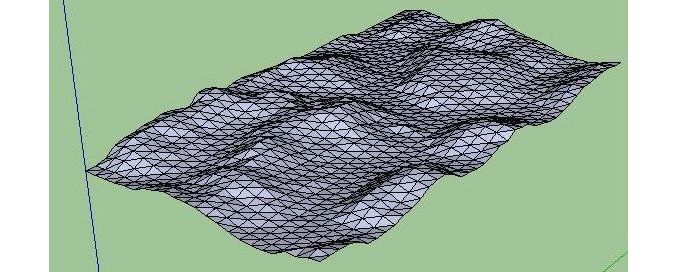

導入后如圖：

10、柔化模型。柔化角度不要太大，75度以下，剩下的線頭單獨隱藏即可。

導入后你會發現這個面是在空中飄著的，這是因為面上的高程是800米左右的，所以模型的高度也是按照真實高程在800米高左右，可以將其移動到地面附近，不影響后面建模，但是建議不要移動，盡量保留高程信息，這樣方便后面地形和道路對接，因為在本例中地形和道路是分開建，最后組合的。

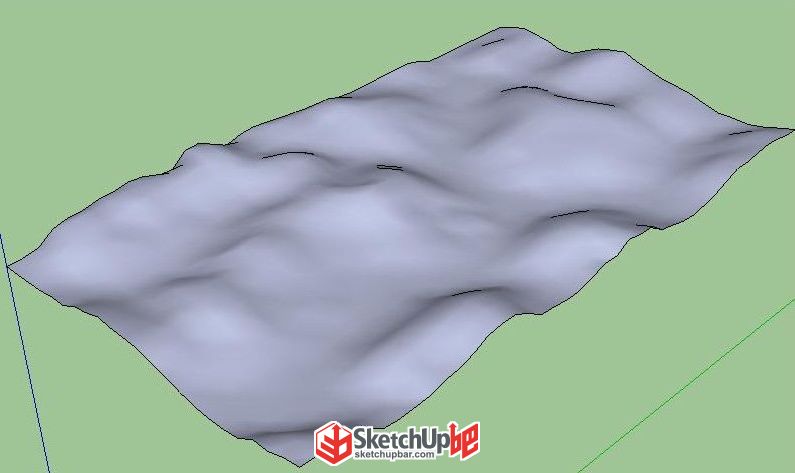

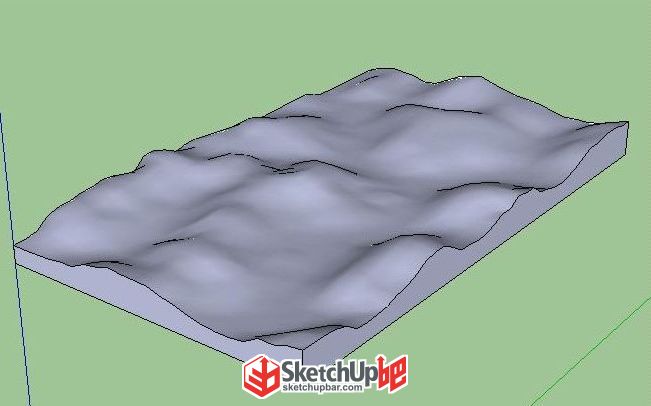

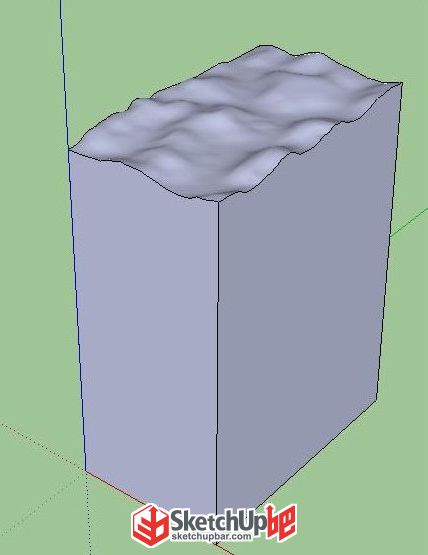

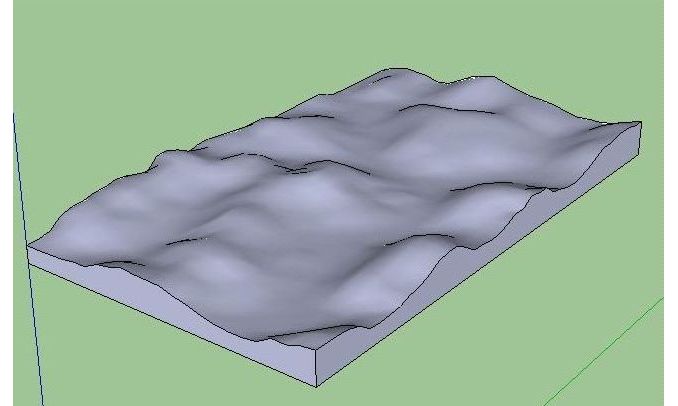

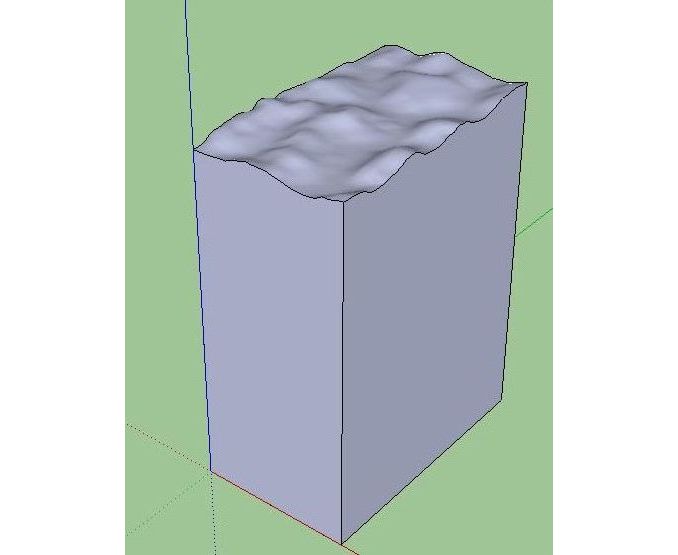

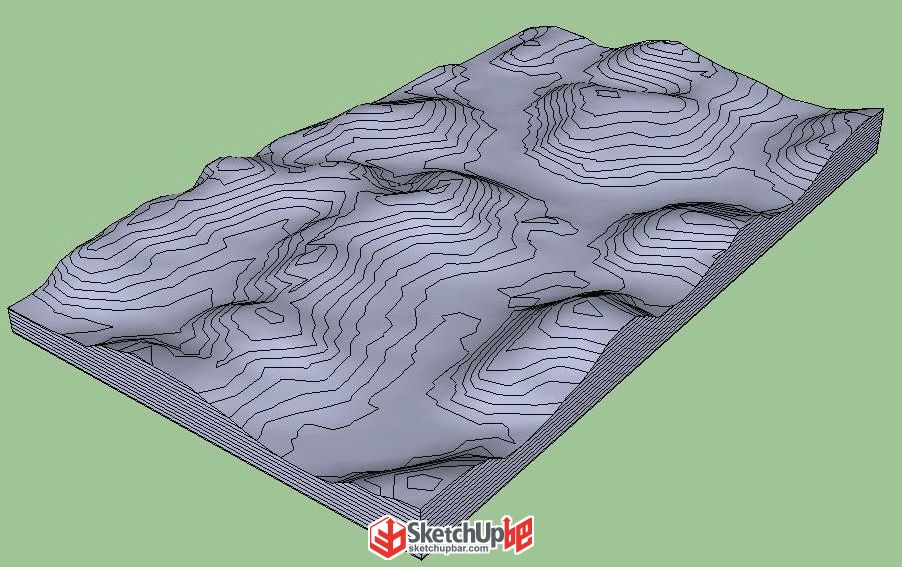

12、初步得到地形。進一步修改，下層不要太厚，會增加運算量，厚度不要影響美觀就行。這就得到了圓滑曲面地形。如果想要臺地式的地形，還需繼續下一步。

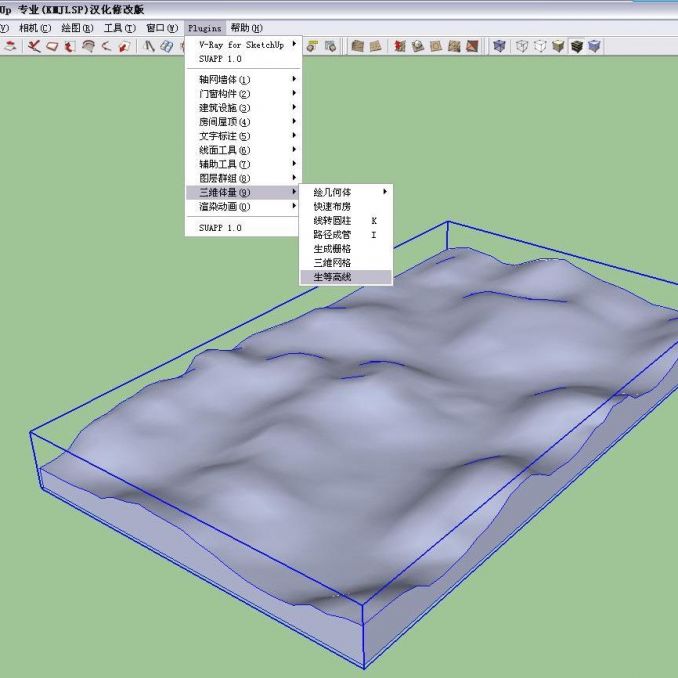

13、生成等高線。利用生等高線（SUAPP編號38）工具，高差自定。這里地形高差較大，所以選3米，北方地勢較平地區可選1米或者0.5米。此工具只針對群組或者組件發生作用，需將地形做成群組后使用。

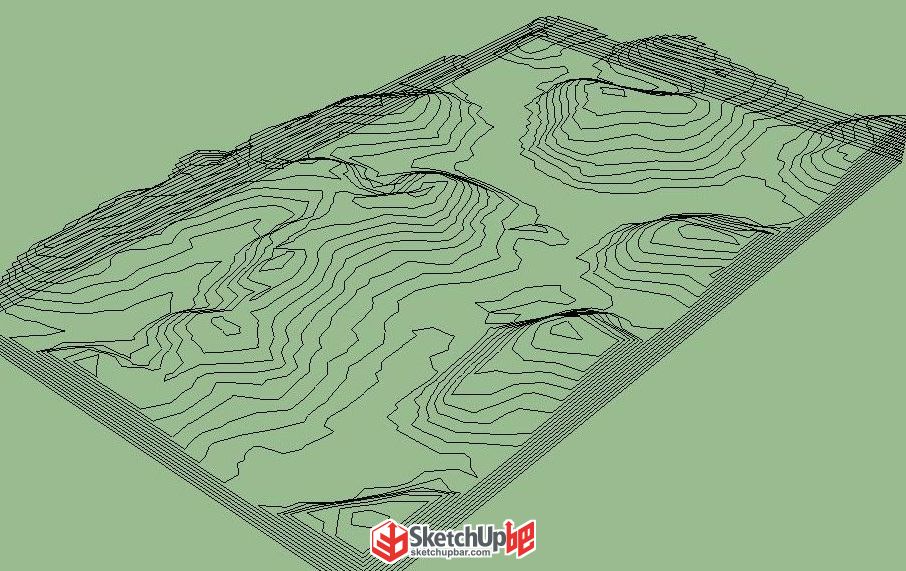

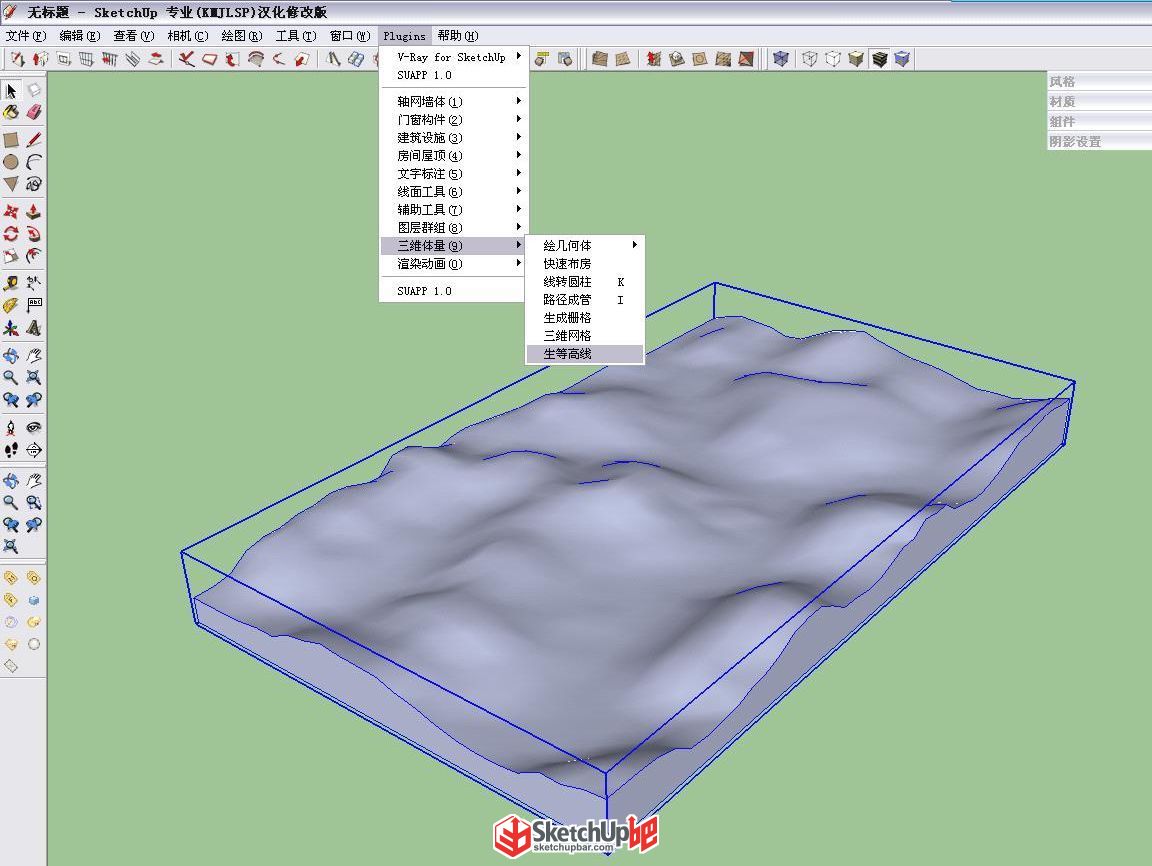

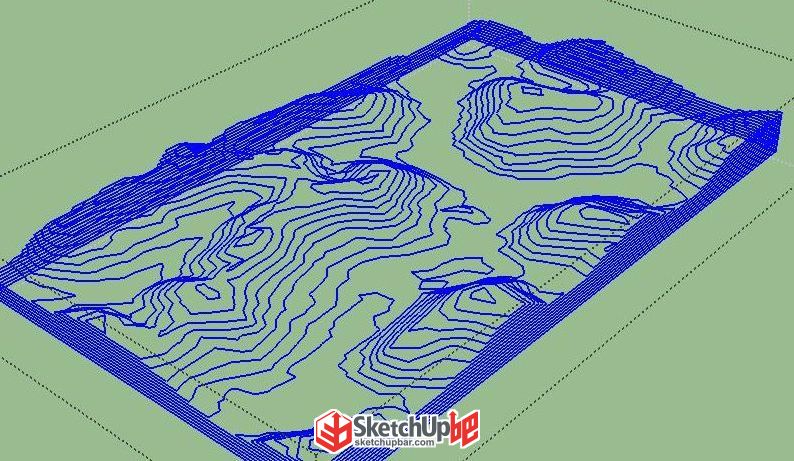

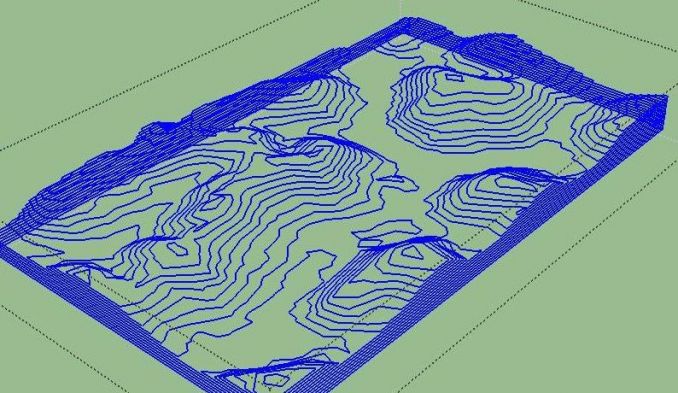

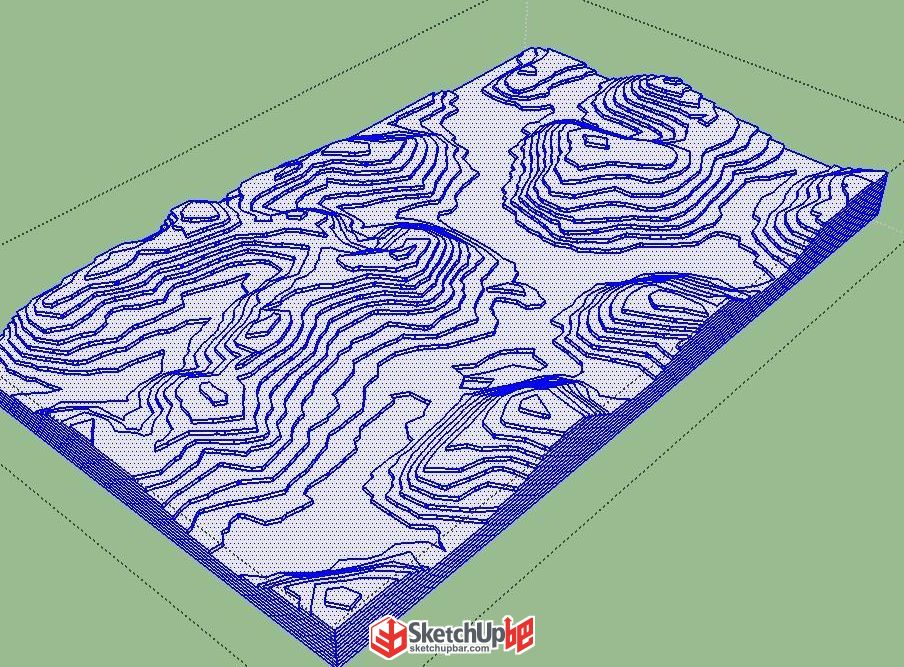

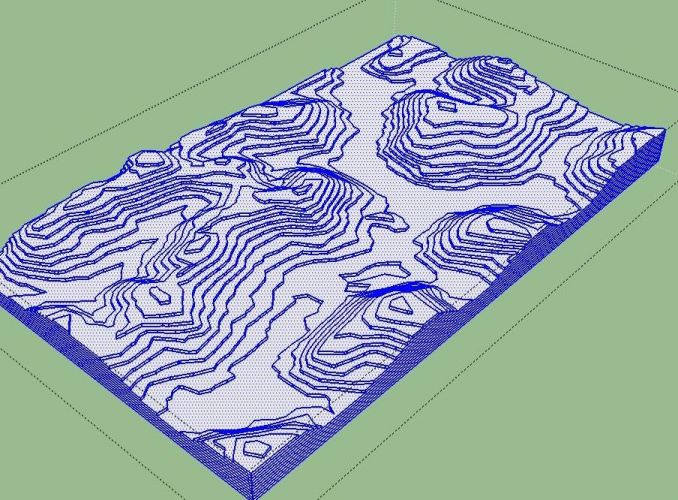

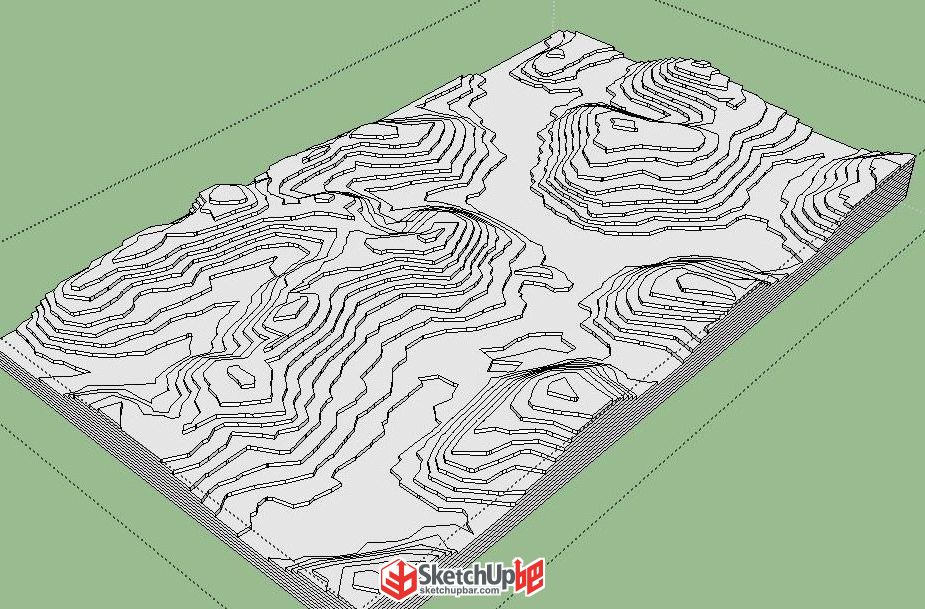

結果如下圖：

14、將原地形刪除，只剩等高線。

15、進入群組，全選。

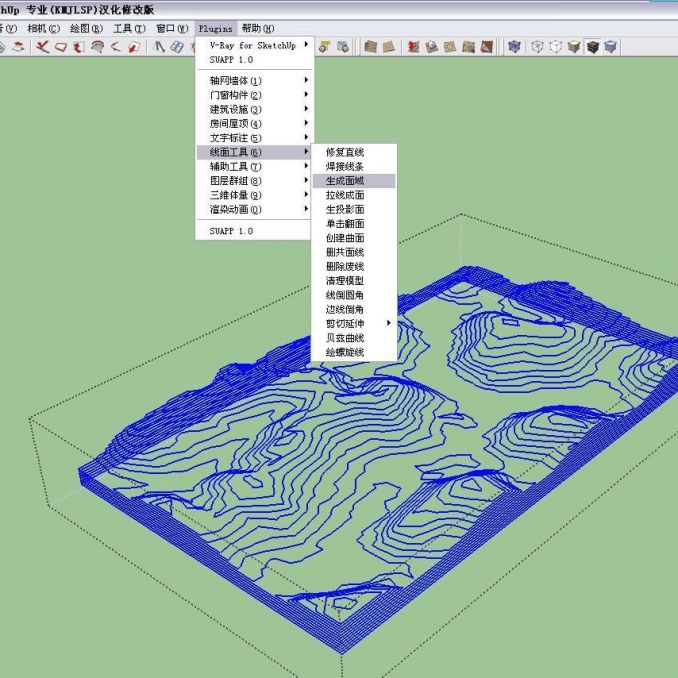

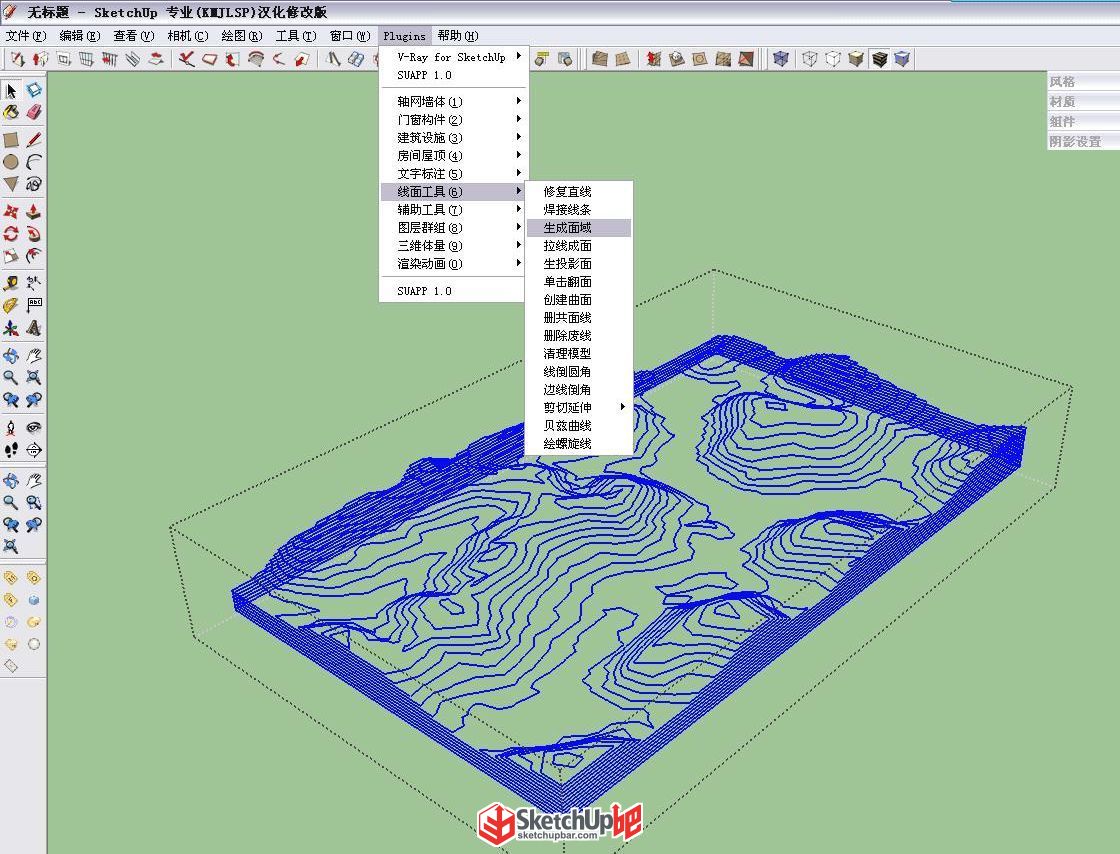

16、將線生成面。使用生成面域（SUAPP編號6）工具，需要一些時間運算，不會太長。

可以忽略正反面不統一。

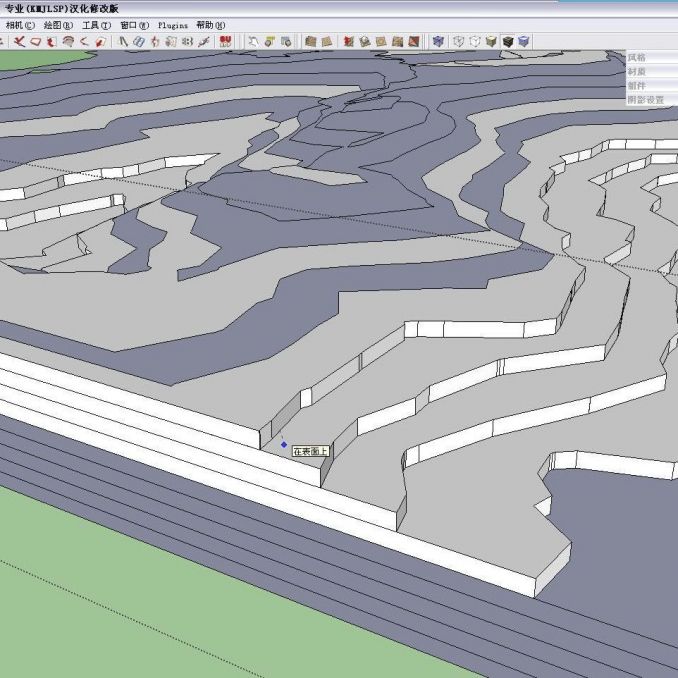

17、使用推拉工具將形成的面一層層往下拉。一定要將每個面拉到和下面的那個面相接，保證他們是連接著的，最后拉完的東西一定要保證單擊左鍵能全部選中地形的效果，否則會影響后期貼圖。

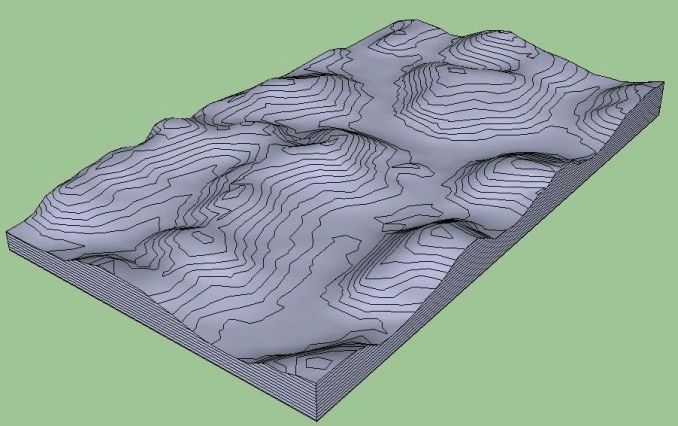

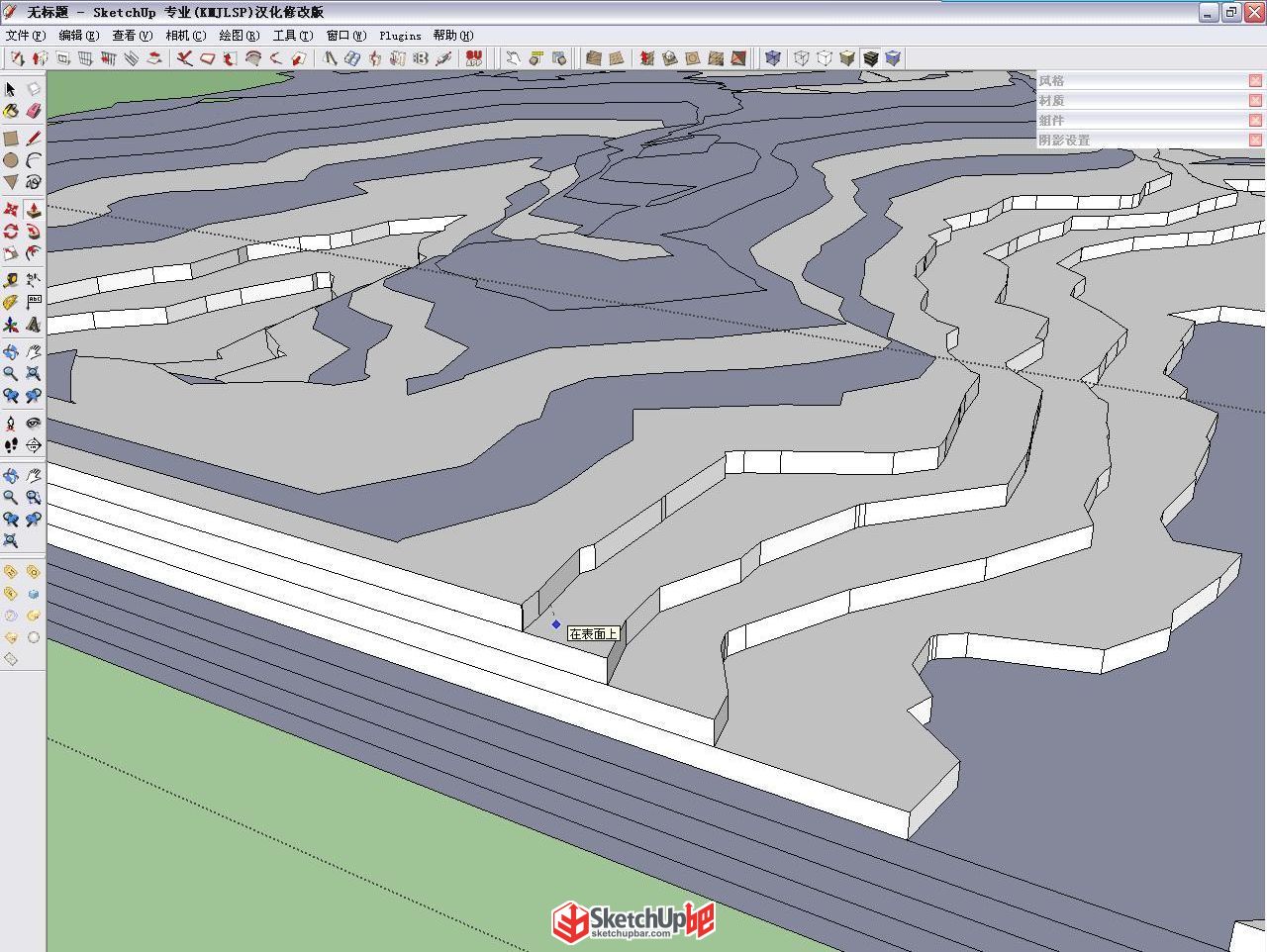

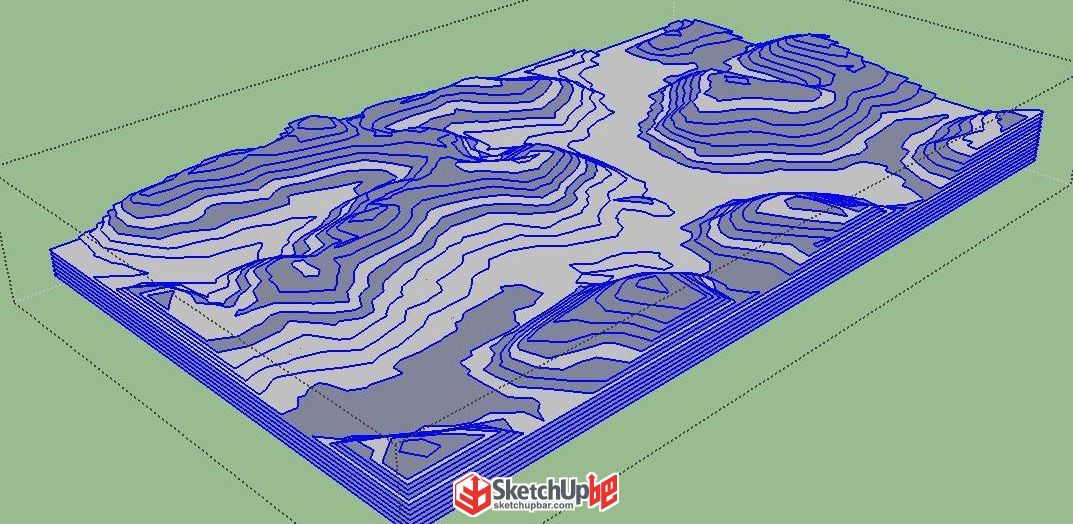

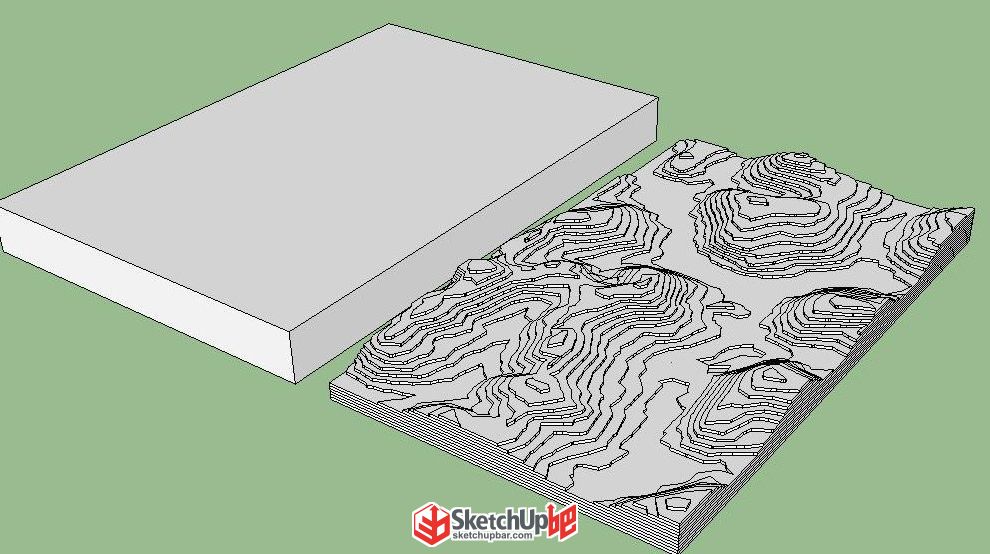

拉完以后效果如下圖：

18、地形貼圖。也可以將模型貼成任何想要的顏色，下面的方法僅供參考。

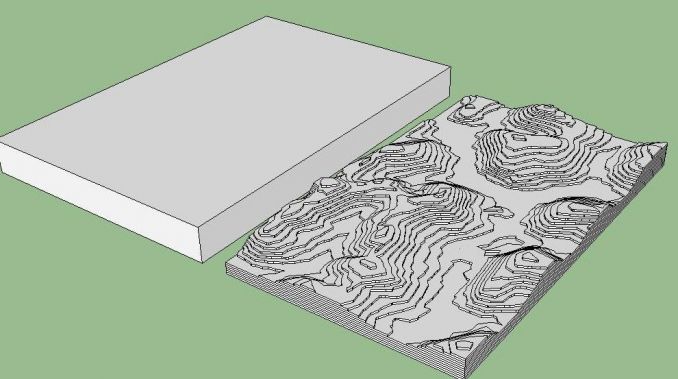

①首先在地形旁邊拉一個盒子，高度和地形差不多，為了調整貼圖而用。

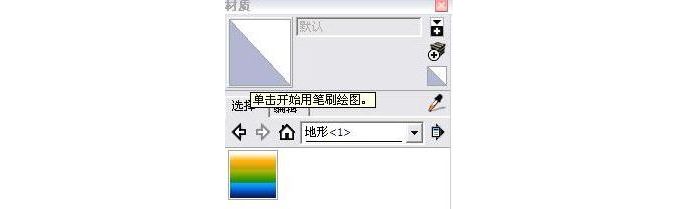

②然后打開貼圖，一個這樣的顏色漸變的貼圖：

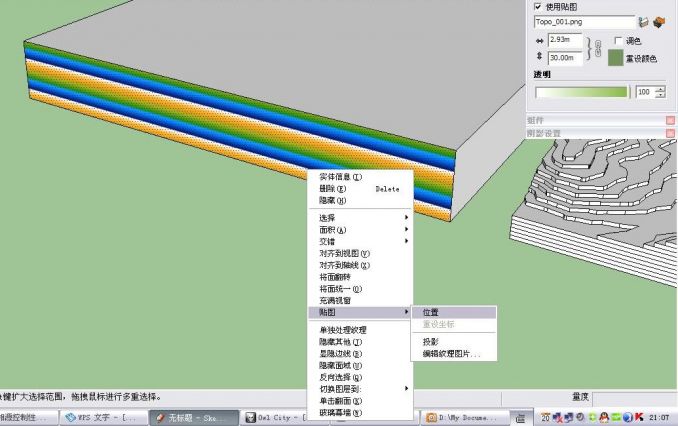

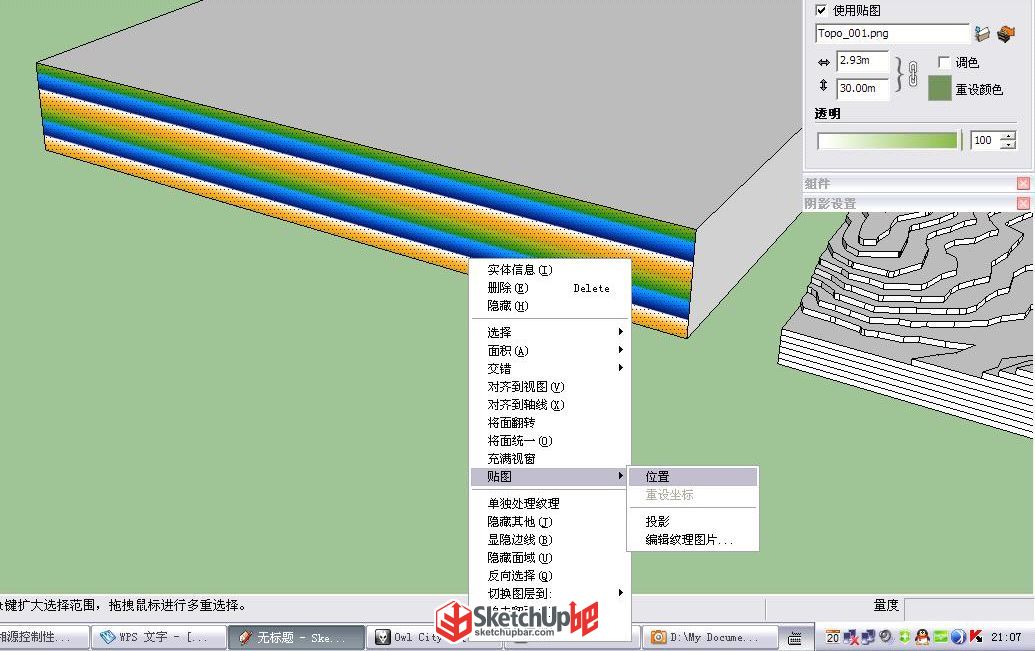

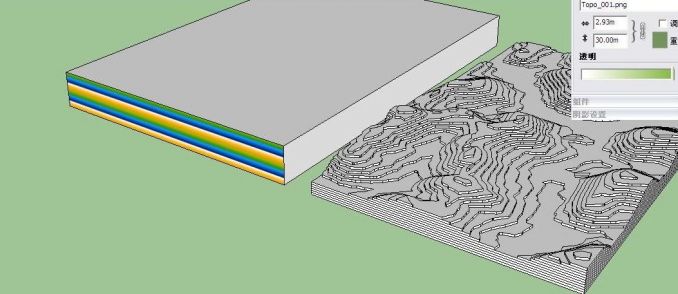

③將貼圖貼到旁邊的盒子側面：

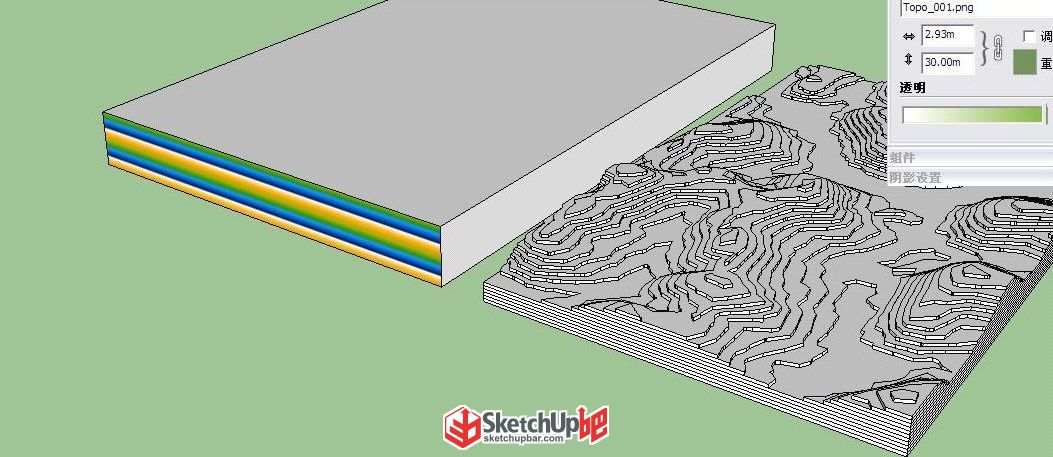

④調整貼圖大?。?/span>

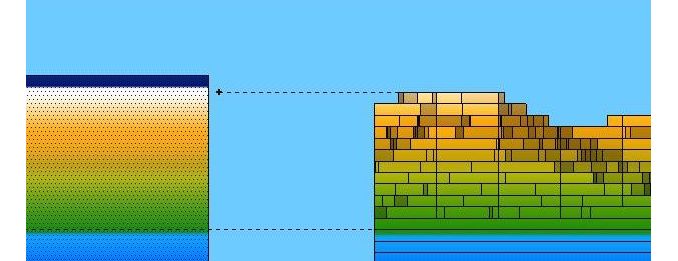

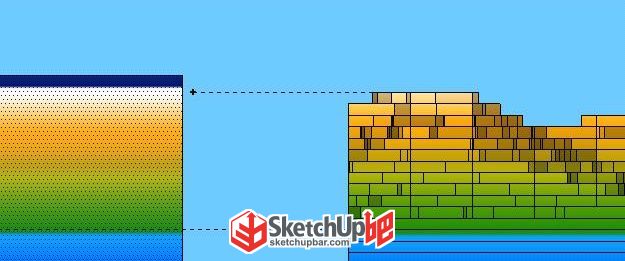

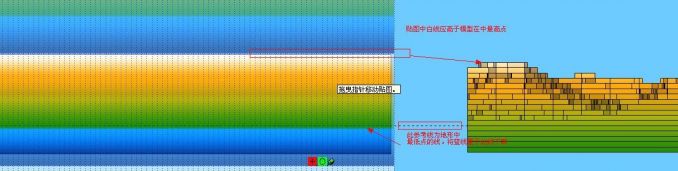

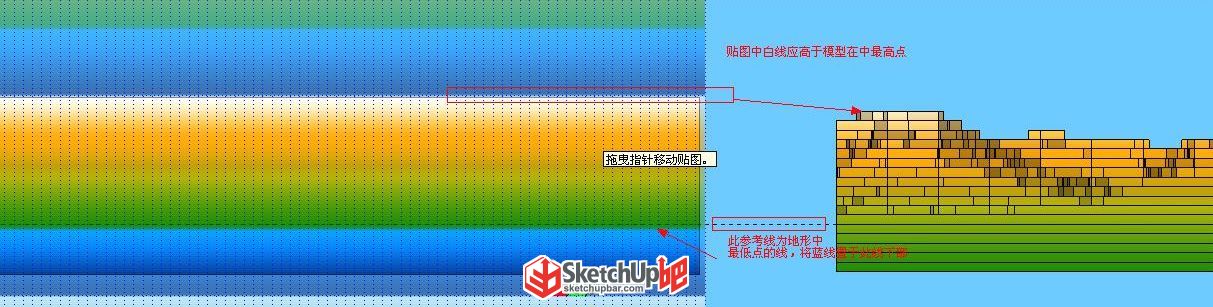

⑤將貼圖調整到使白色略高于盒子，藍色是水面，地形中沒有水面的話，藍色要略低于盒子底部，打開材質的投影功能。

⑥取色范圍如圖：

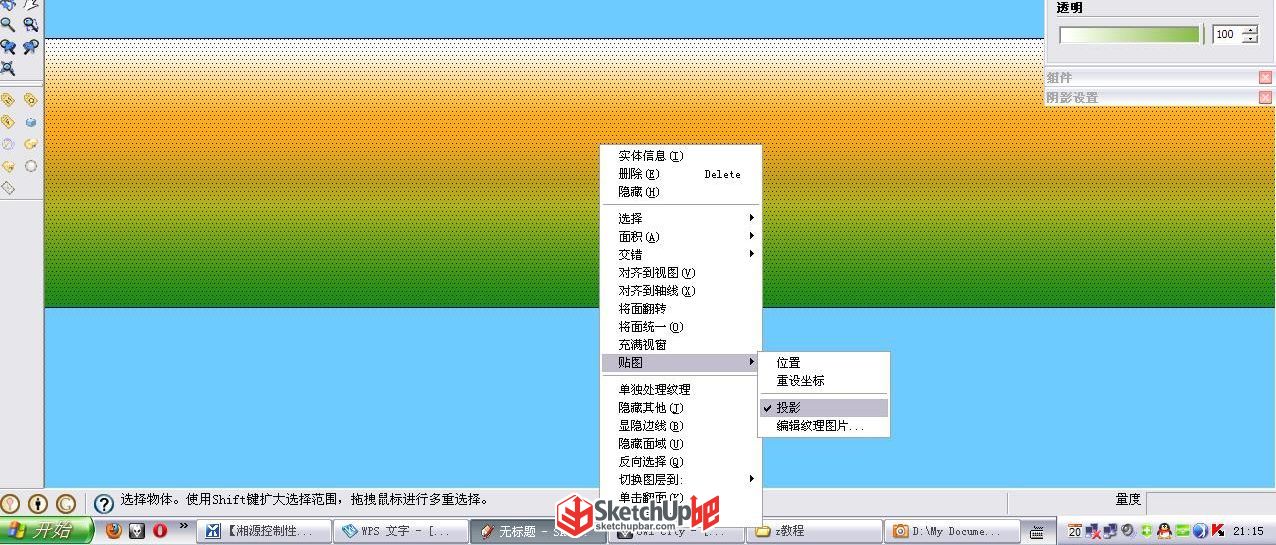

⑦投影功能設置：

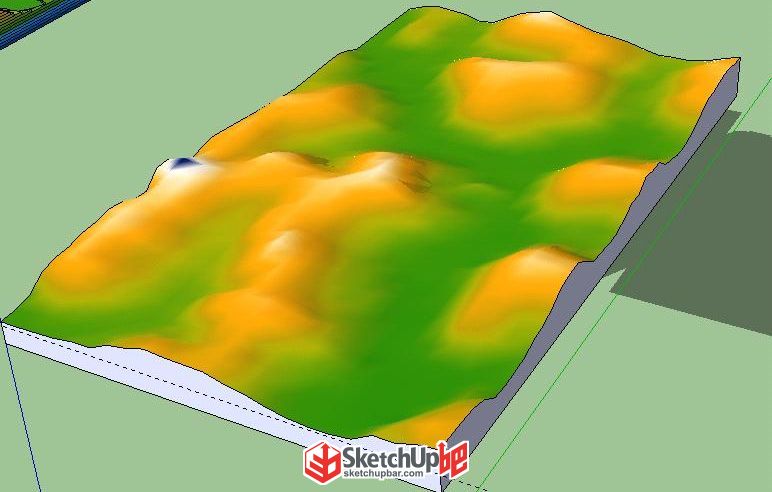

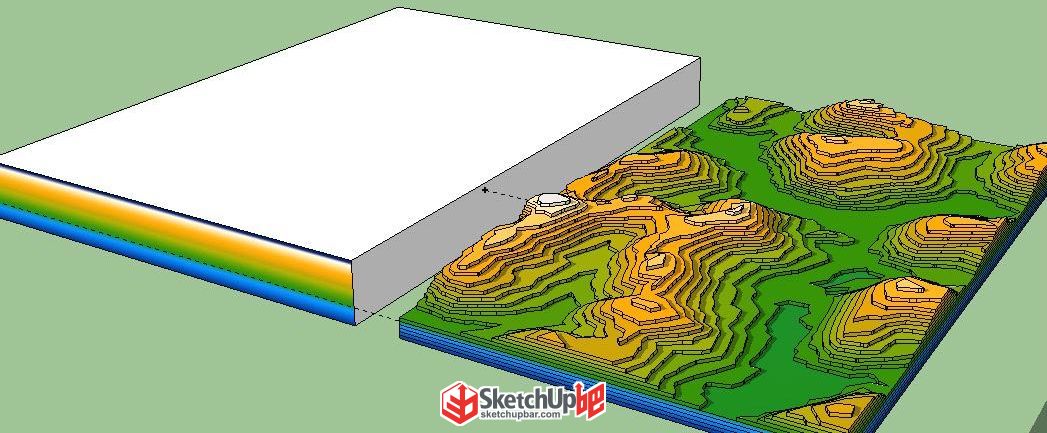

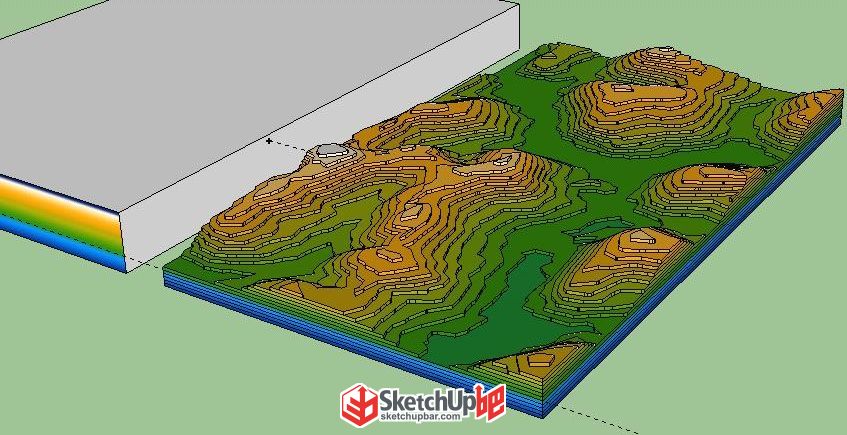

⑧貼圖調整完畢后效果：

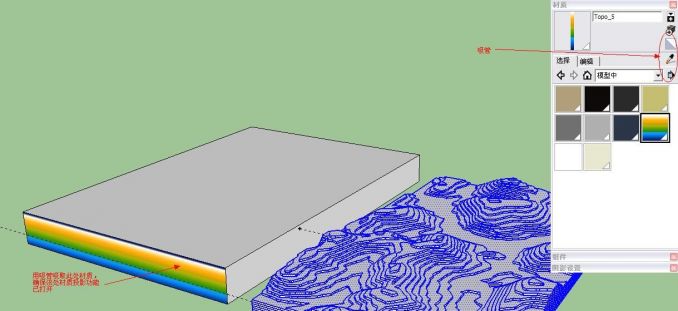

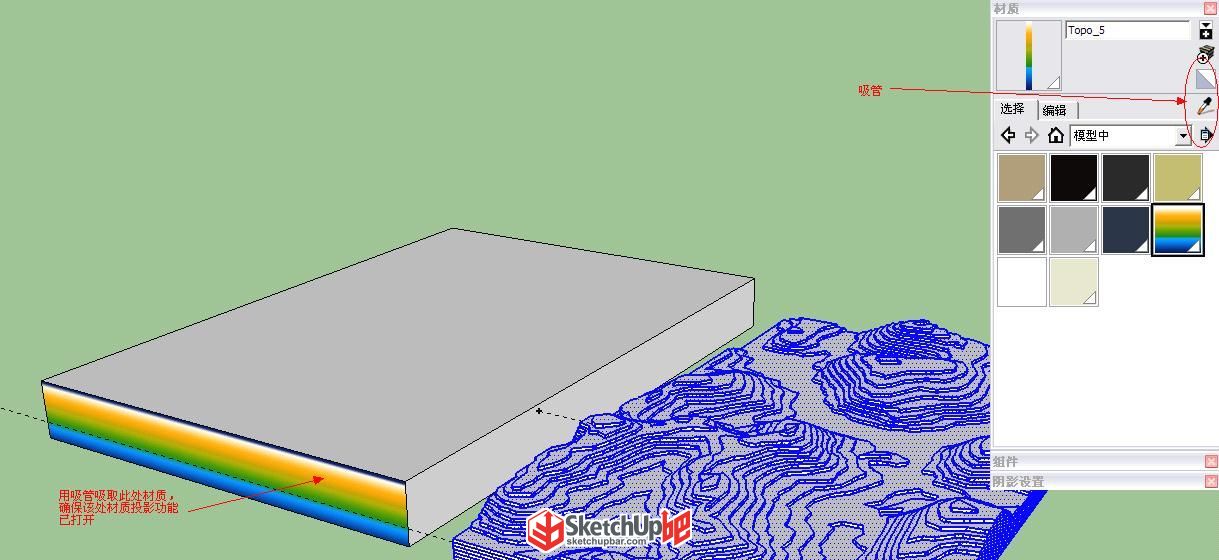

19、吸取材質。選中模型，吸取旁邊盒子的材質。

20、吸取后將材質賦予地形。

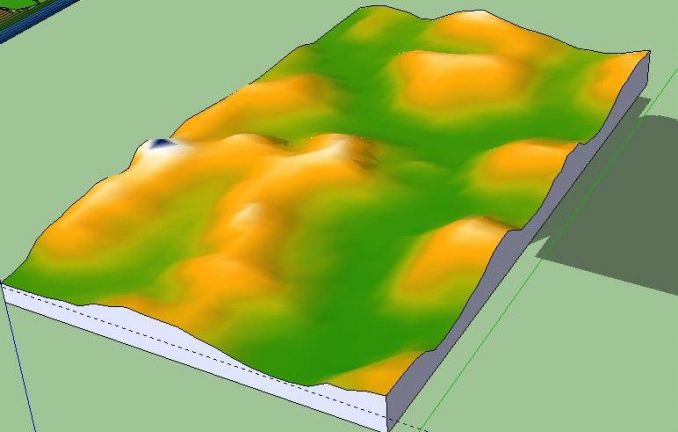

21、同理，可將材質賦予曲面地形。

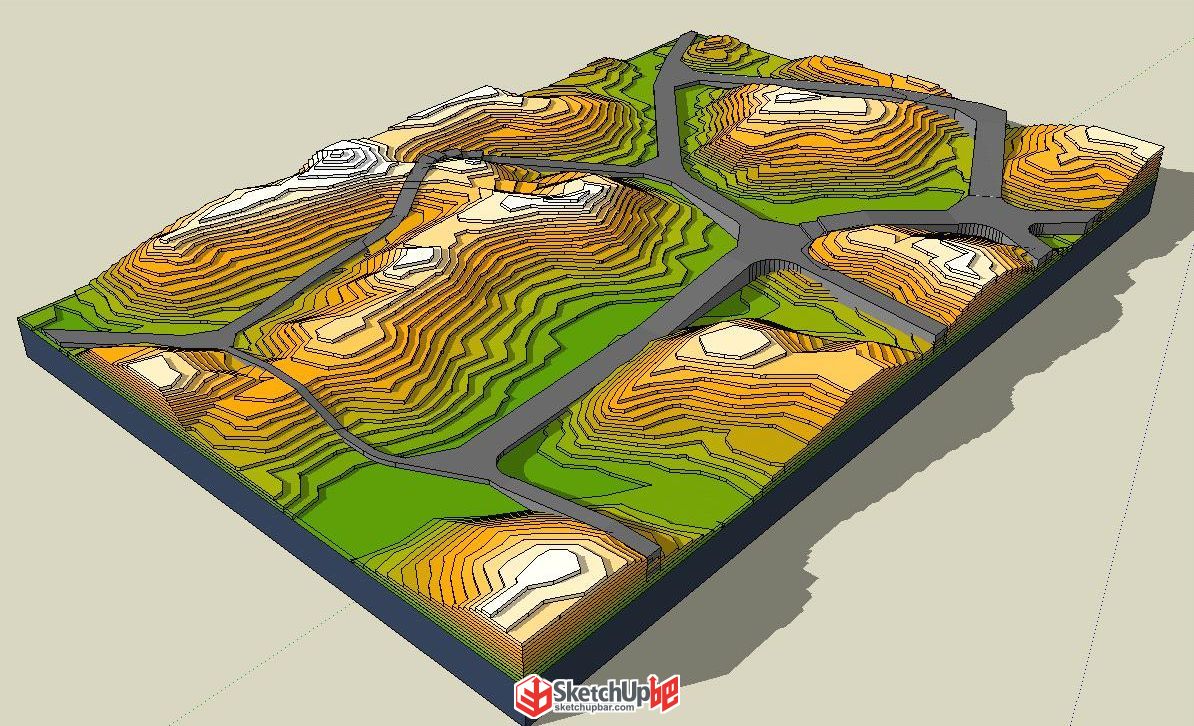

22、合成道路，完成模型。地形完畢后，將CAD中道路處理好，導入模型，用原有的方框對齊，合成模型即可。

湘源輔助生成地形和Rhino（犀牛）的方法類似，講了這么多，其實就是要讓大家找到適合自己的方法。趕緊馬克學起來吧！
