哈利波特中的國王車站9號站臺 傳說就是進入學校的入口 這讓車站有著神秘的色彩 今天分享的就是 這個神秘的車站廣場該如何建模

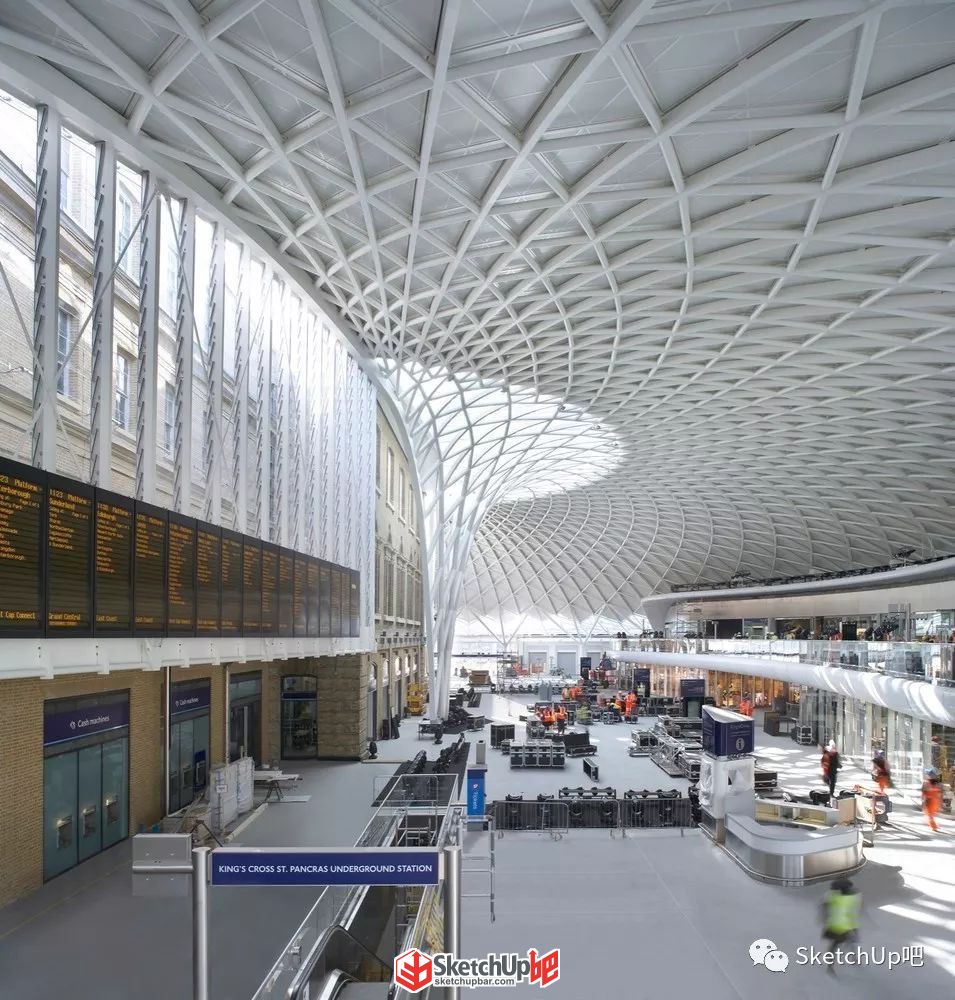

國王十字火車站是倫敦非常引人注目的建筑。它是那種典型的西式廣場——作為歐洲最大的單跨式車站以及發展中的核心部分，整個項目還是十分復雜的。這更是一次非凡的國際合作，對交通交匯處的改造有著巨大的意義，引領整個時代的潮流。 資料來源：archdaily 吳仁迪

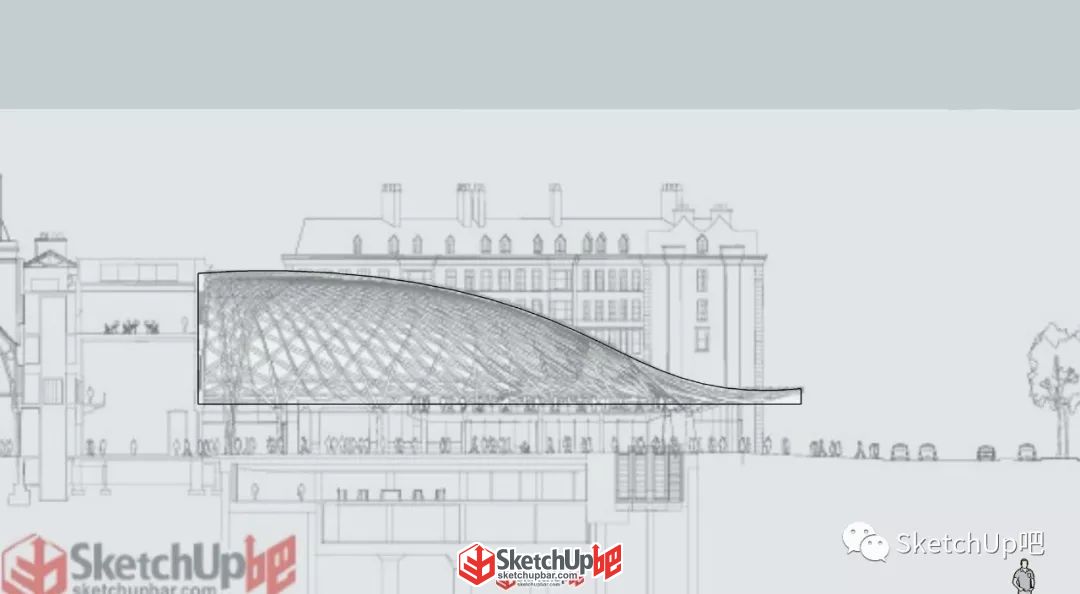

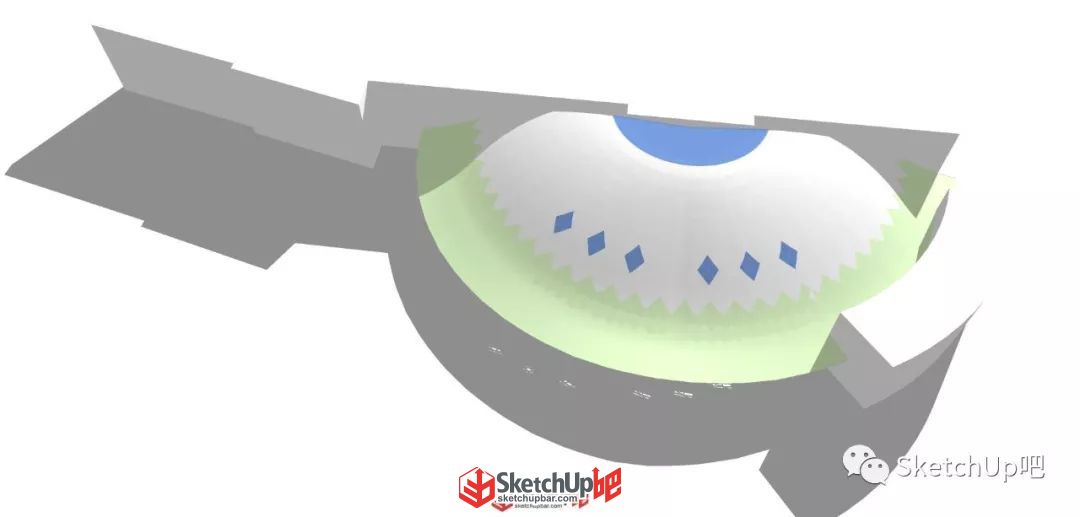

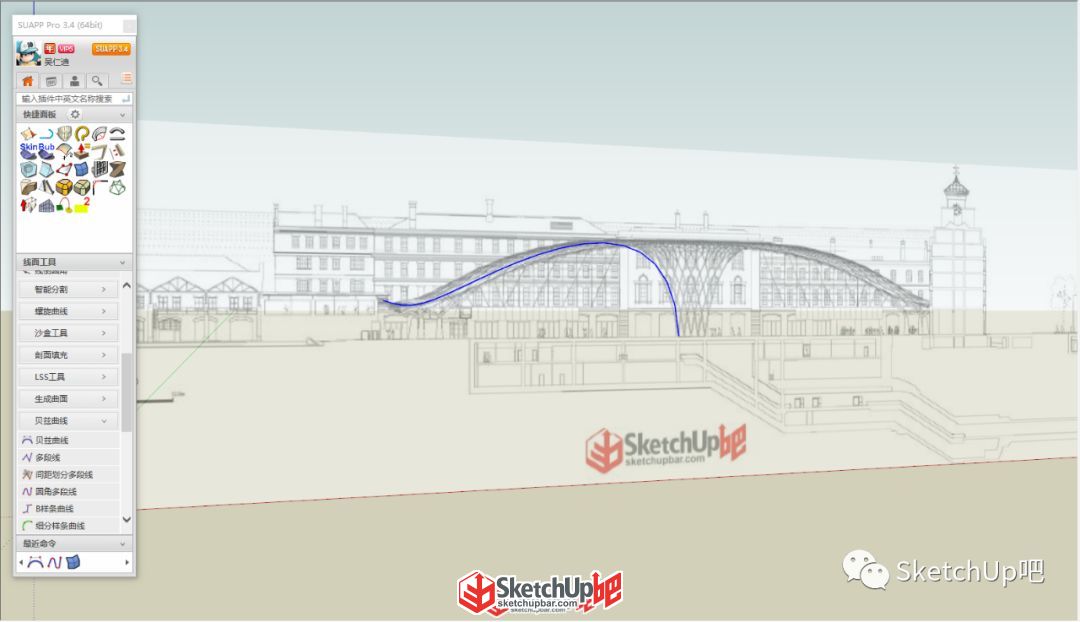

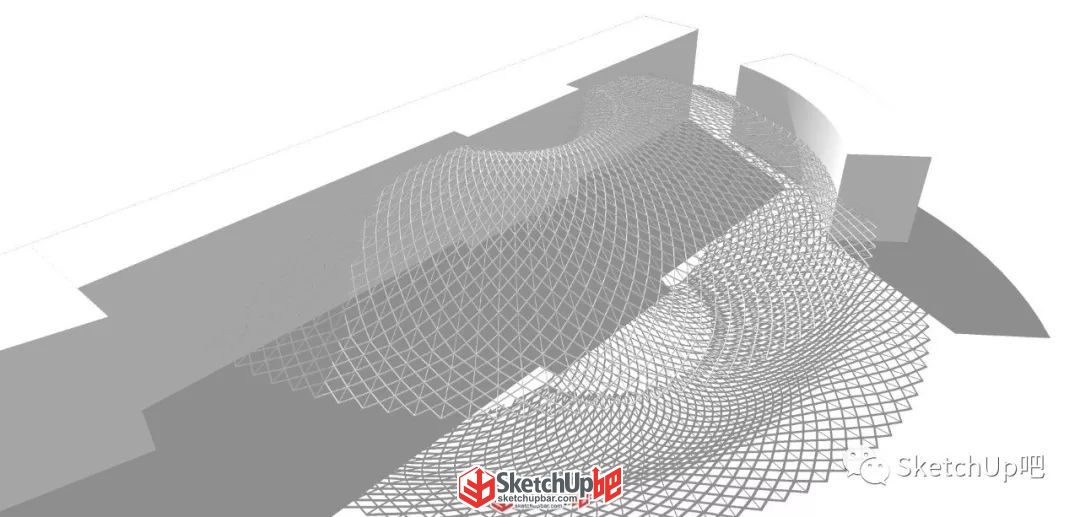

1、導入剖面圖片，貝茨曲線（SUAPP編號96）勾出剖面結構線。

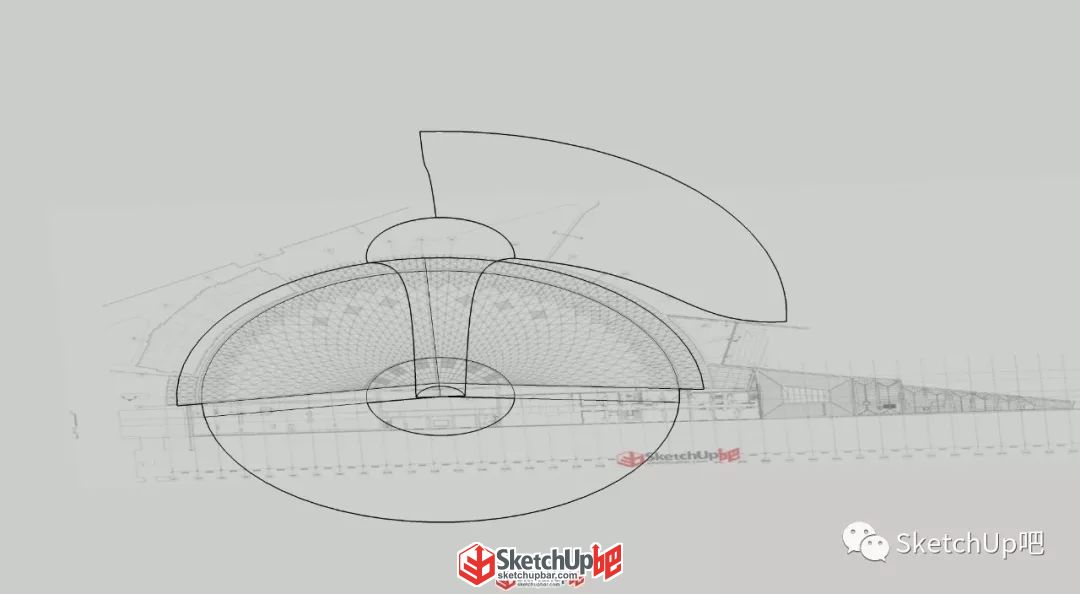

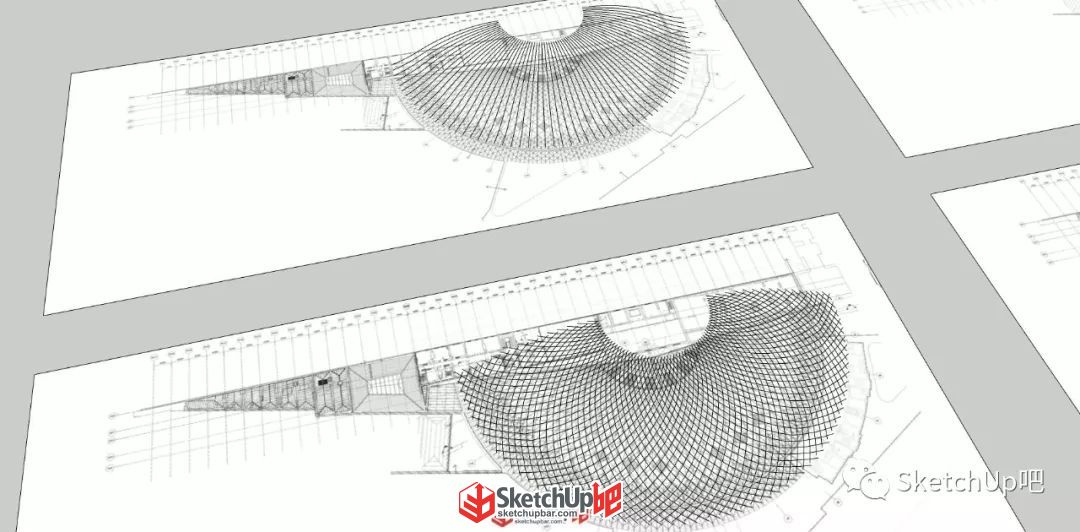

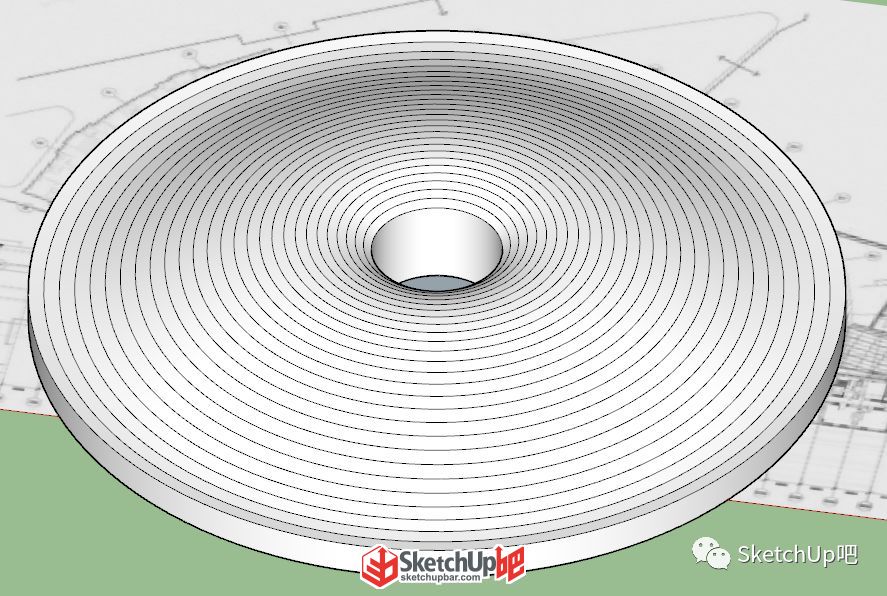

2、路徑跟隨 得到圓形模型，導入平面圖，構成結構線。
3、線轉方柱（SUAPP編號271）生成桿件。
e58312001

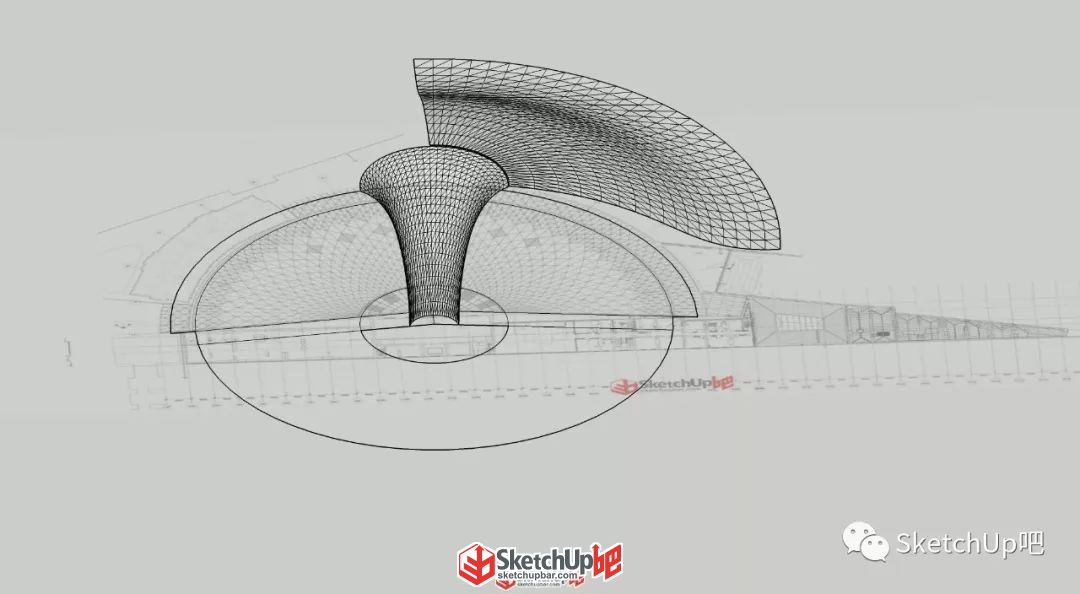

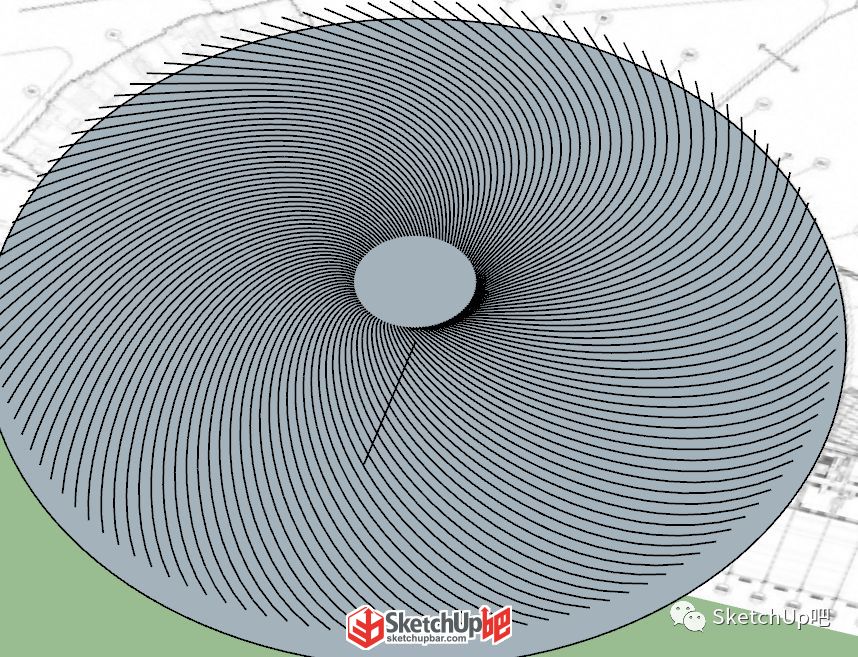

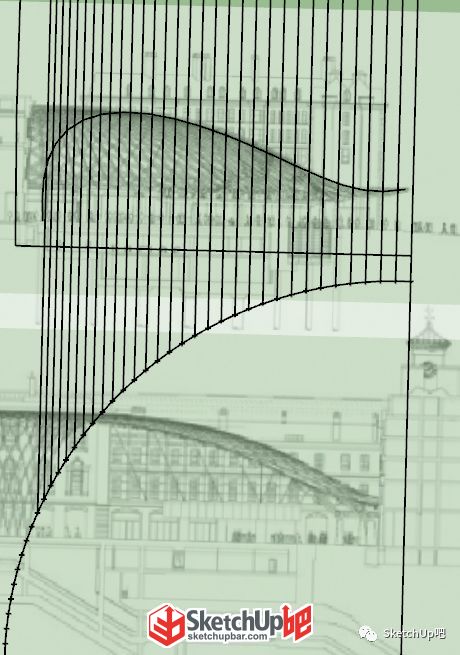

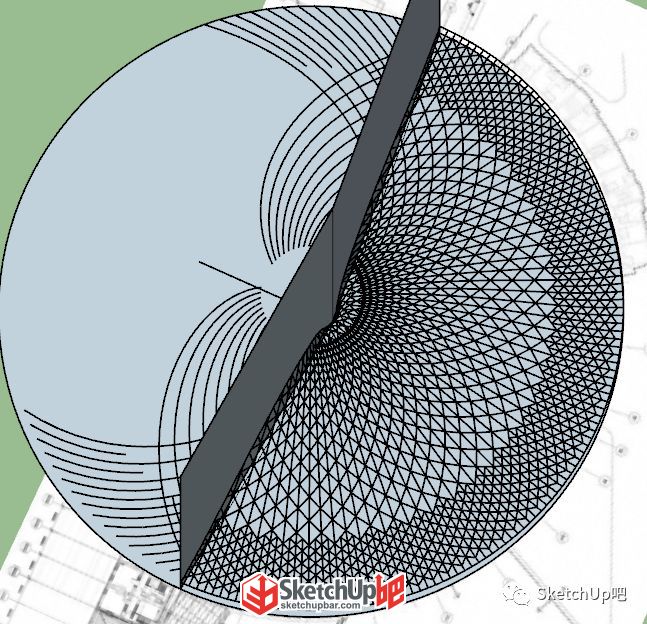

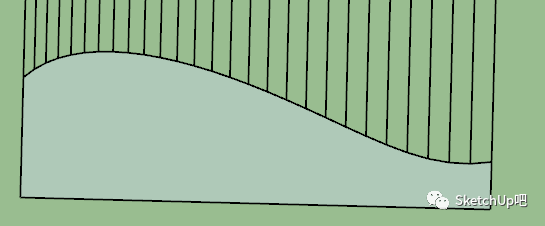

這個模型主要建個骨架 1、貝茲曲線（SUAPP編號96）作參照，與豎線相交，連接交點形成截面線。
2、用路徑跟隨形成圓頂。

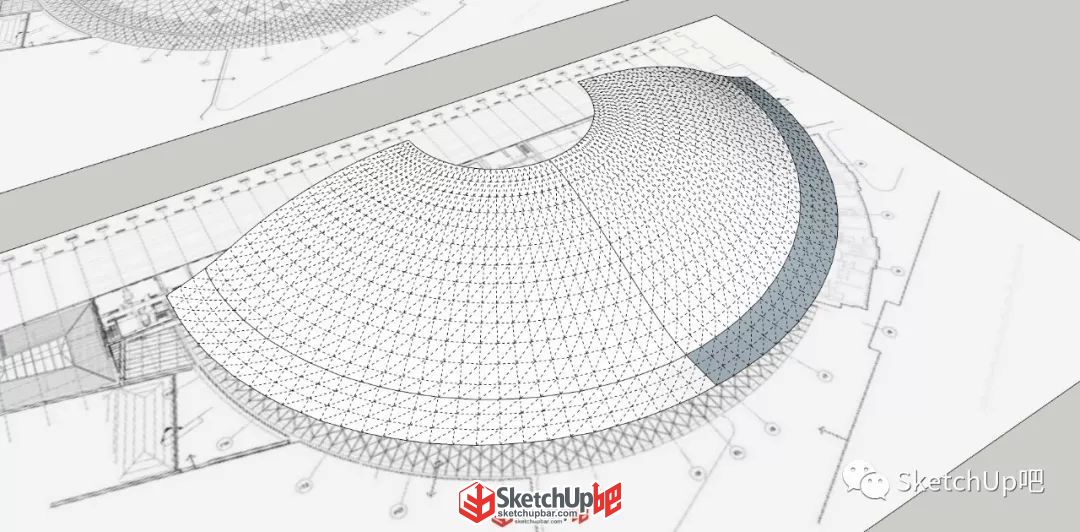

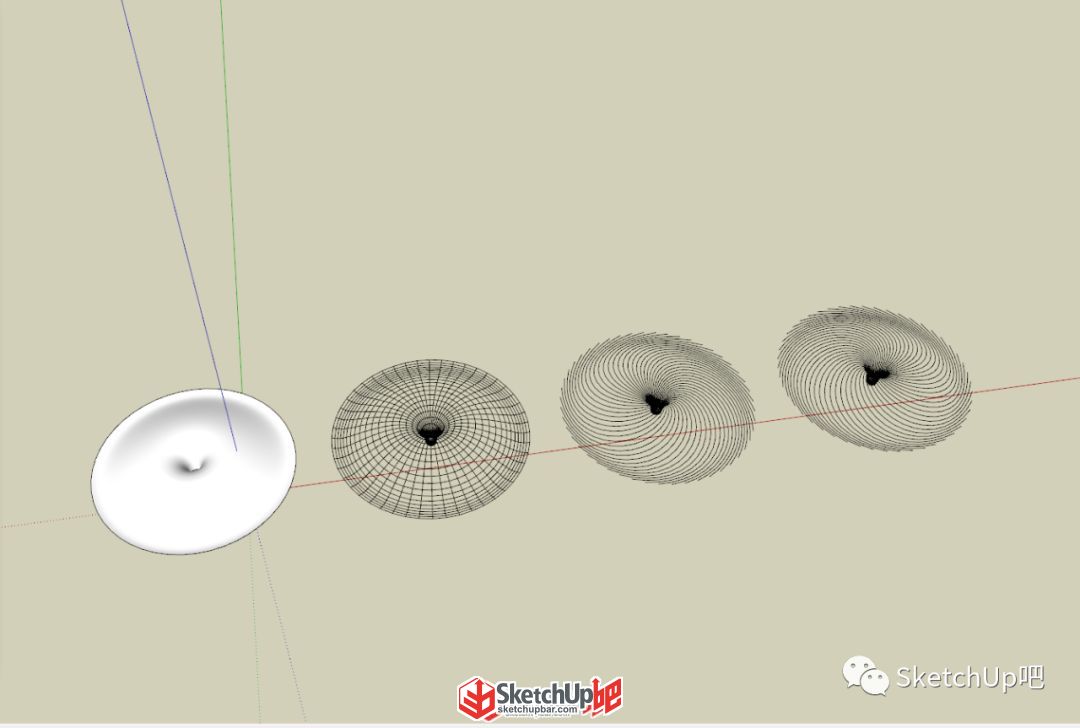

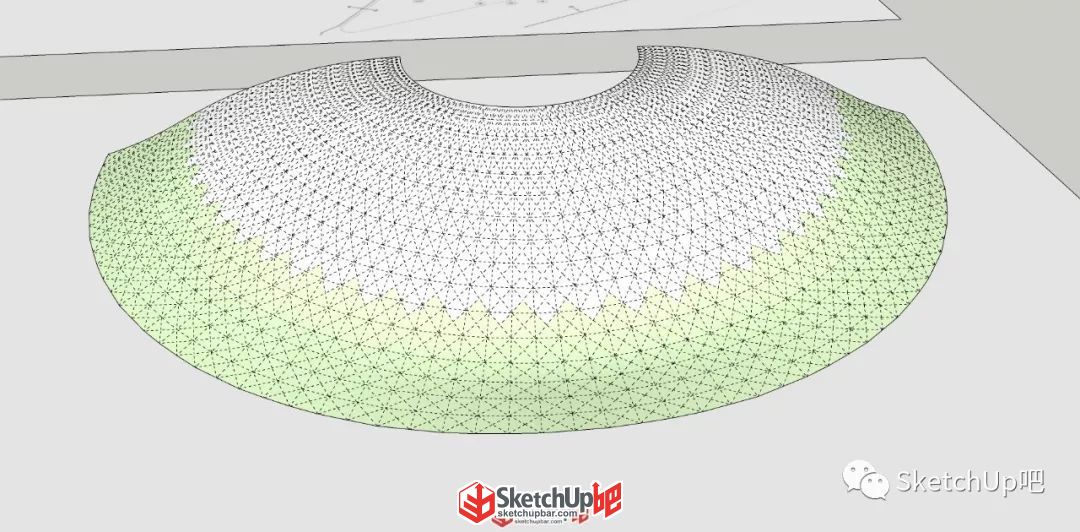

3、面三角化（SUAPP編號435）。

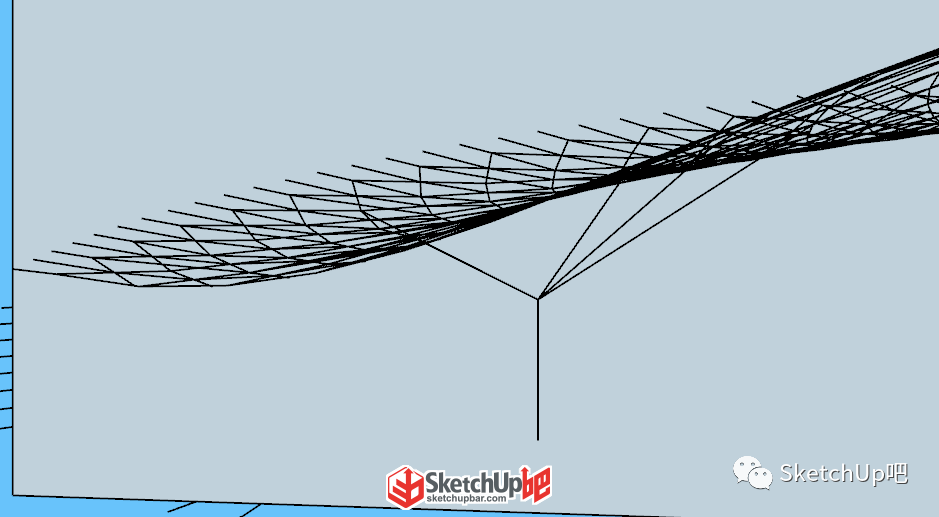

4、刪除面后，再選擇水平線（SUAPP編號266），刪除，留下斜線。
5、取一條做成不同的幾個組件，鏡像，按圖做成骨架線

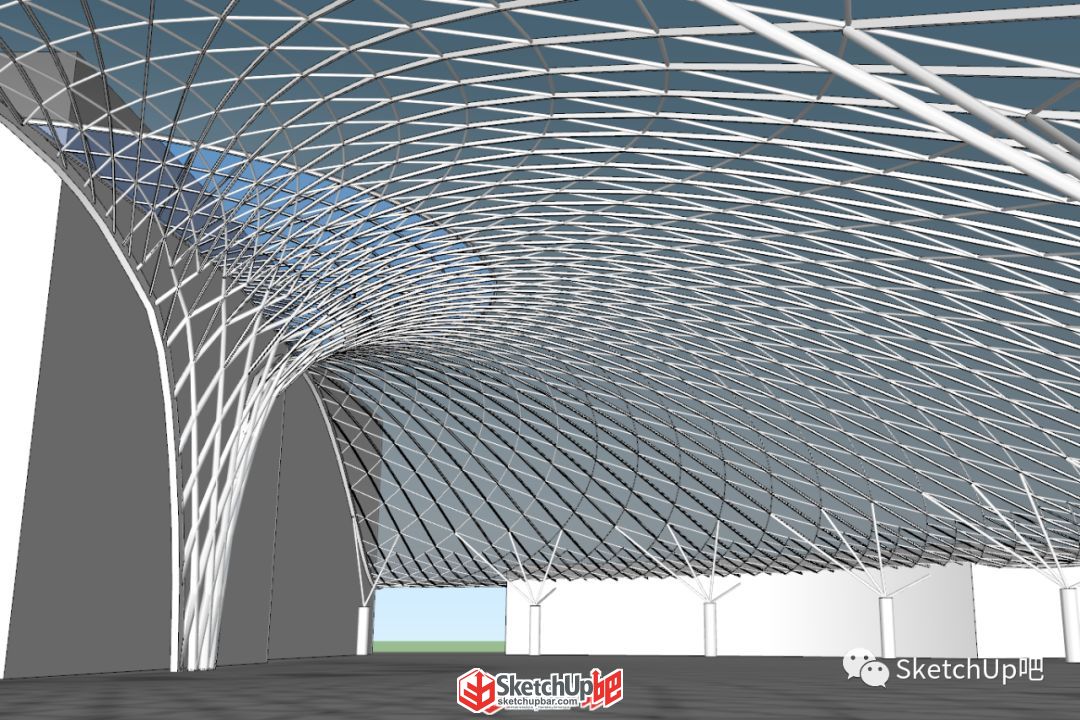

6、用線轉圓柱（SUAPP編號148）和線轉方柱做出實體骨架和柱子。

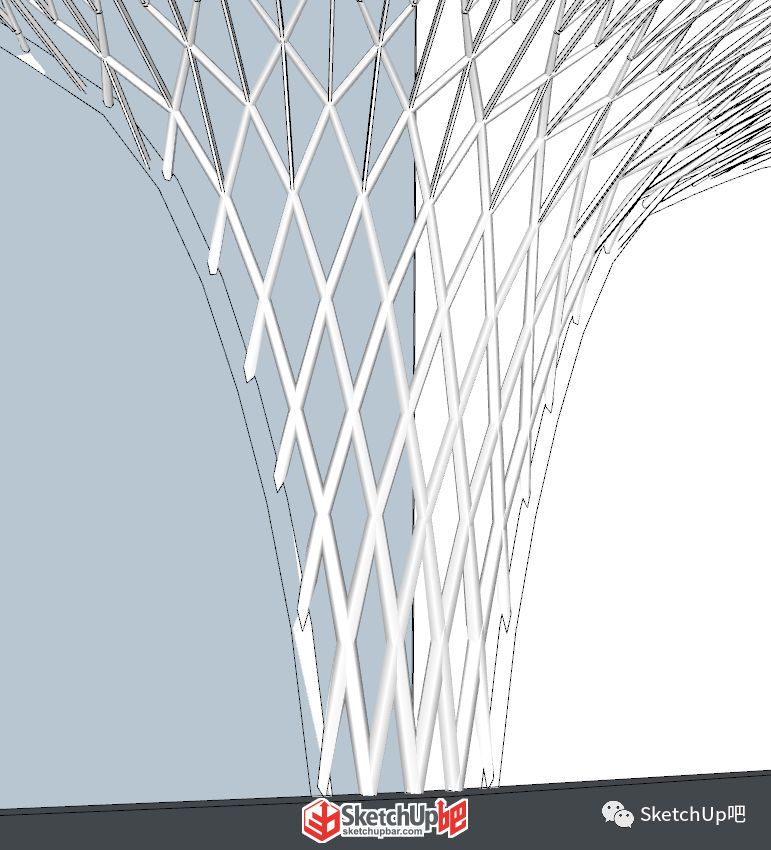

7、中心立柱取消柔化后，每個轉折截面用變形框縮放，形成下大上小。

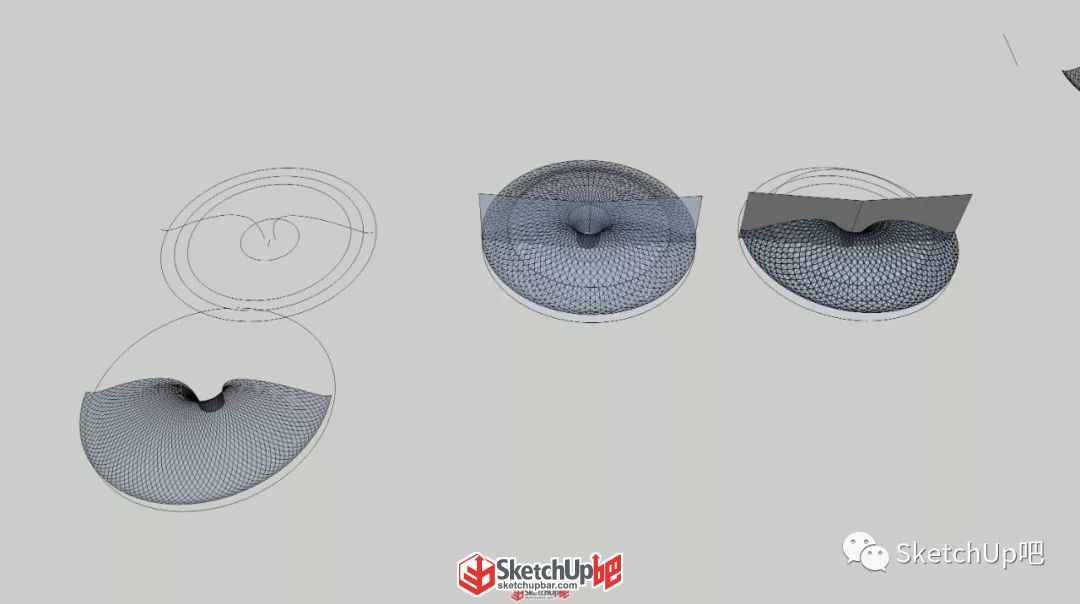

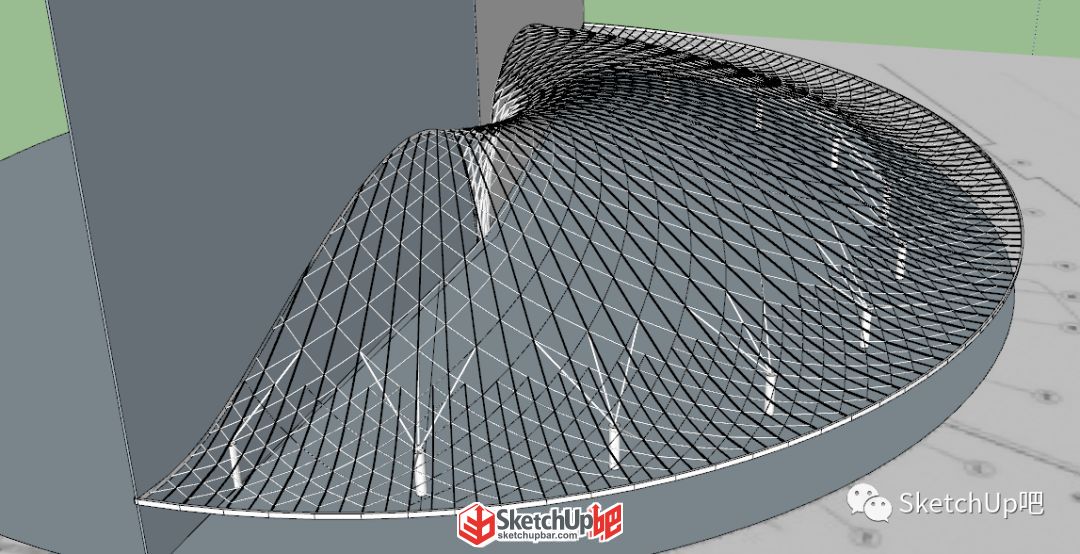

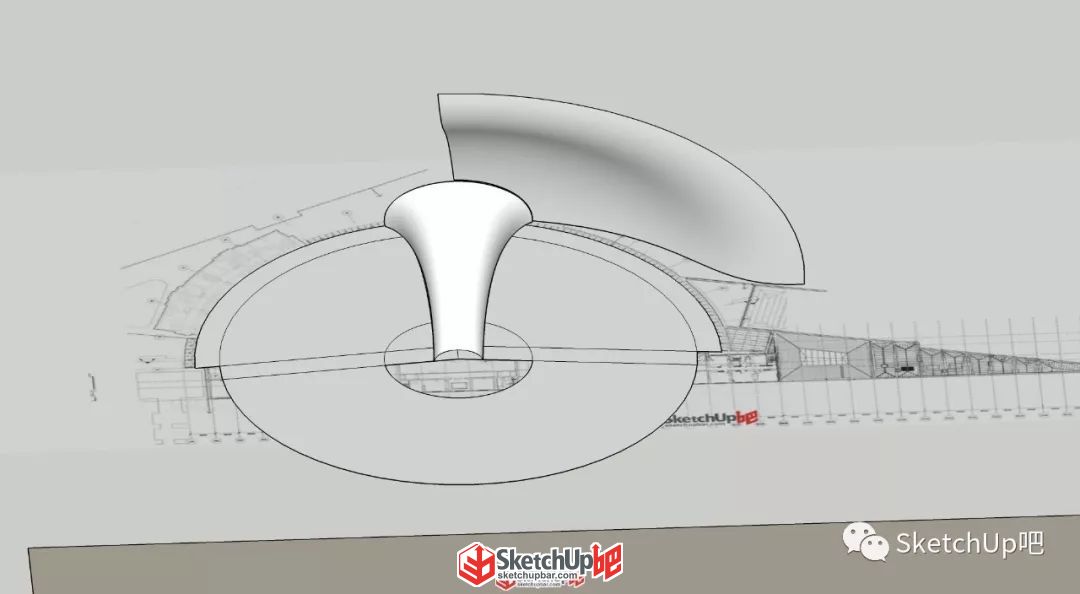

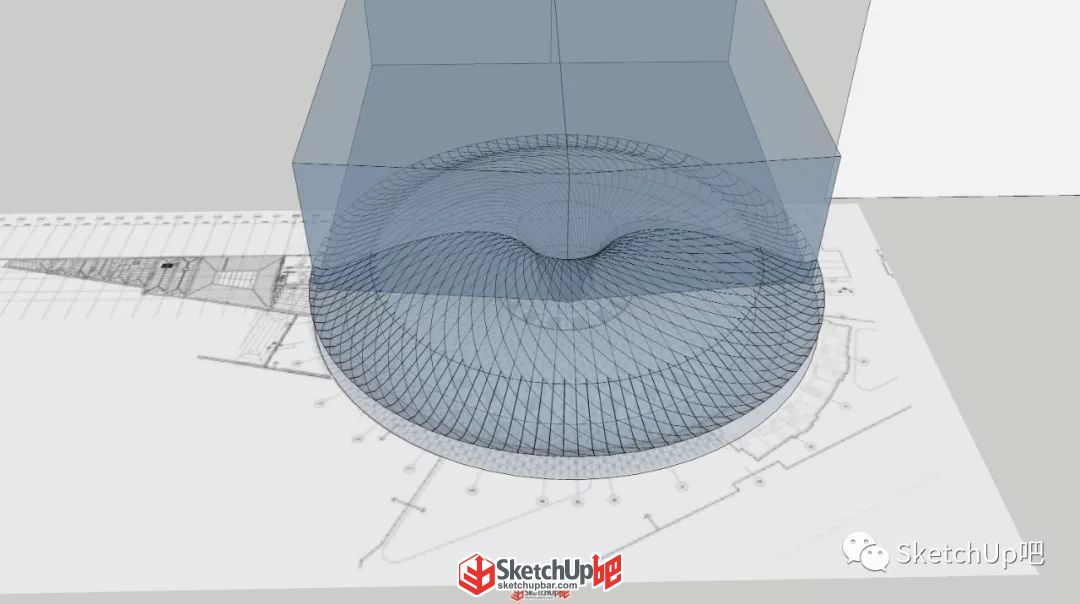

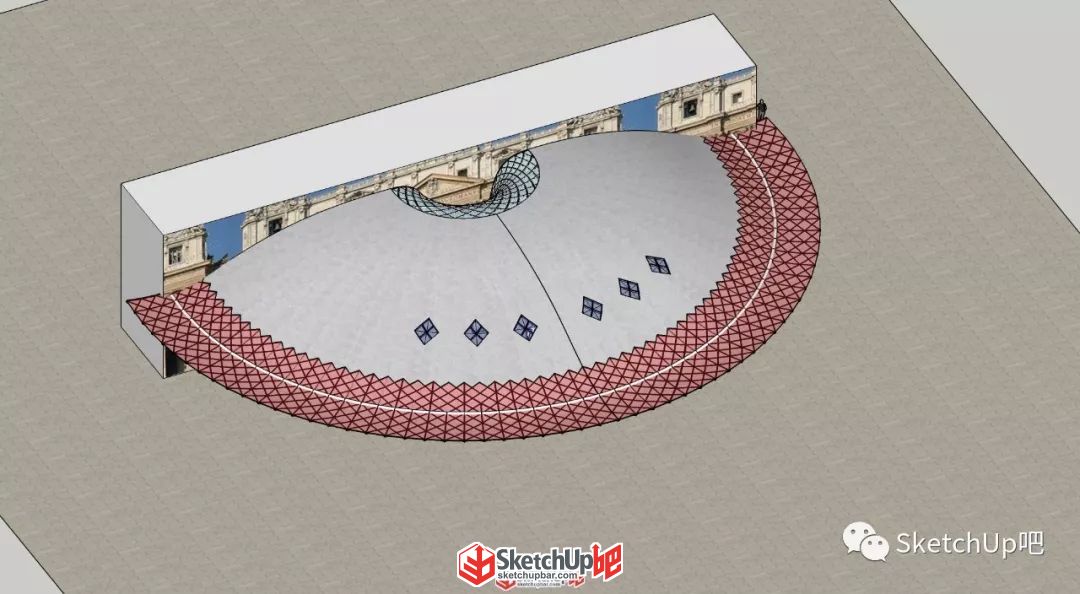

shlesson 開始用的是curvloft發現不太好控制。后面改了方法。做正圓去切，這樣好控制。用到插件。1.貝茲曲線，2焊接曲線（SUAPP編號436），3、線成管，4、布爾（SUAPP編號262）。
chaojing007

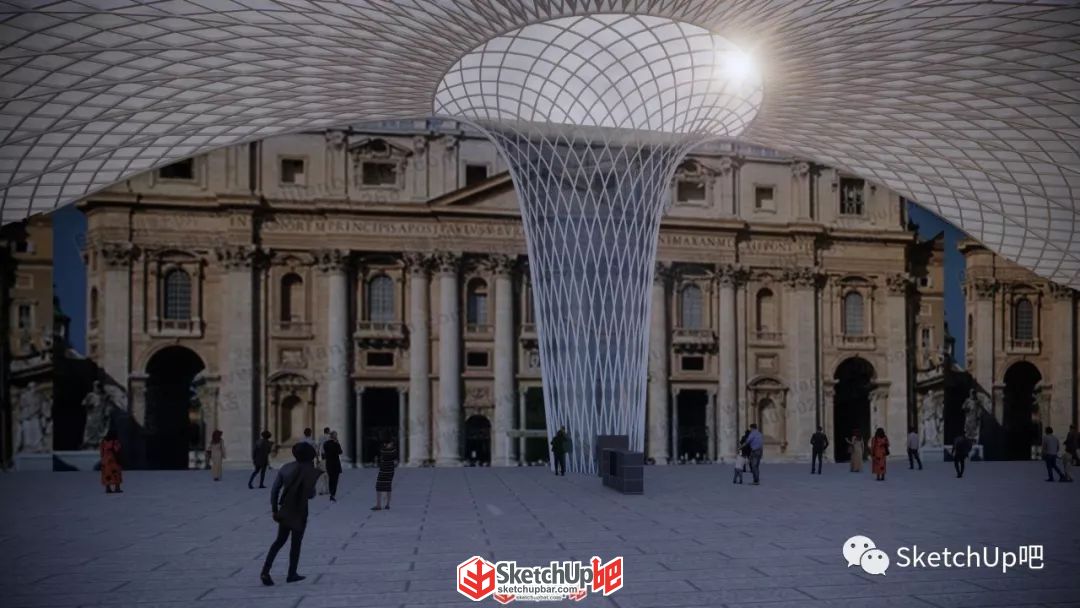

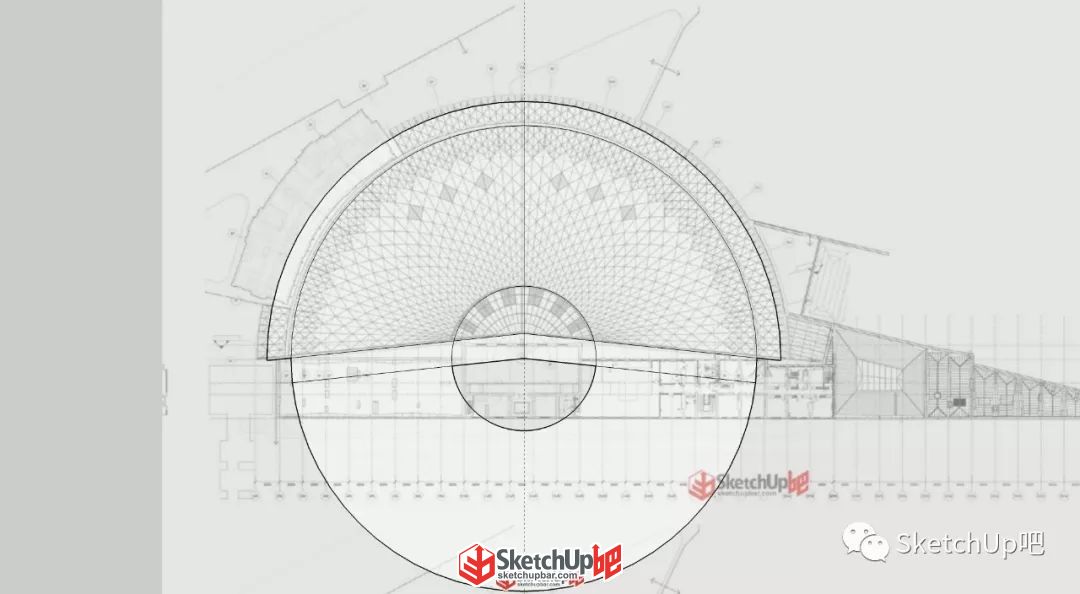

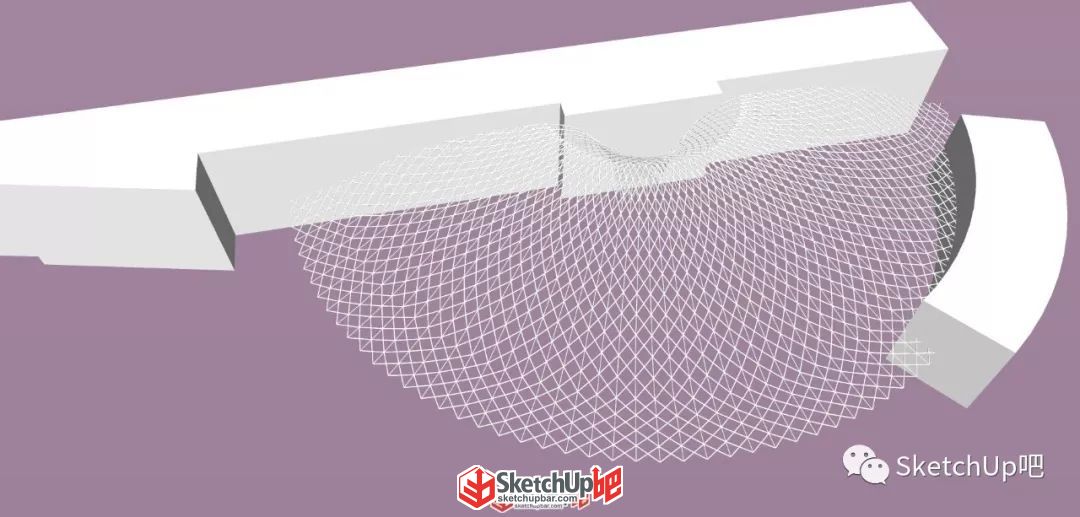

1、平面描邊
2、剖面描邊，插件：貝茲曲線。
3、組合空間曲線，插件：S4U鏡像工具（SUAPP編號410）
4、空間曲線放樣，工具：雙軌曲線（SUAPP編號108）
5、選取結構線，工具：選垂直線（SUAPP編號266）
6、繪制行架，工具：線轉圓柱、S4U鏡像、自由變形（SUAPP編號45）

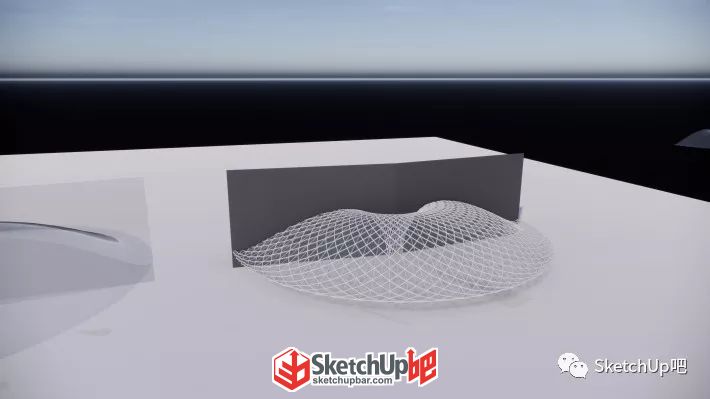

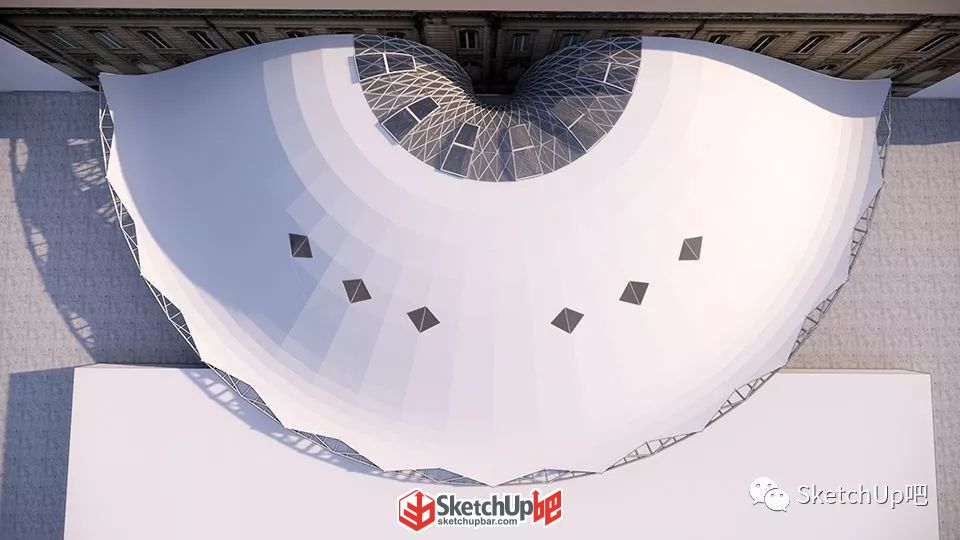

老鎮的貓 用到的插件：貝茲曲線、曲線優化、曲線放樣、建筑工具集（SUAPP編號213）、模型切割、空間曲線、路徑選擇（SUAPP編號236）

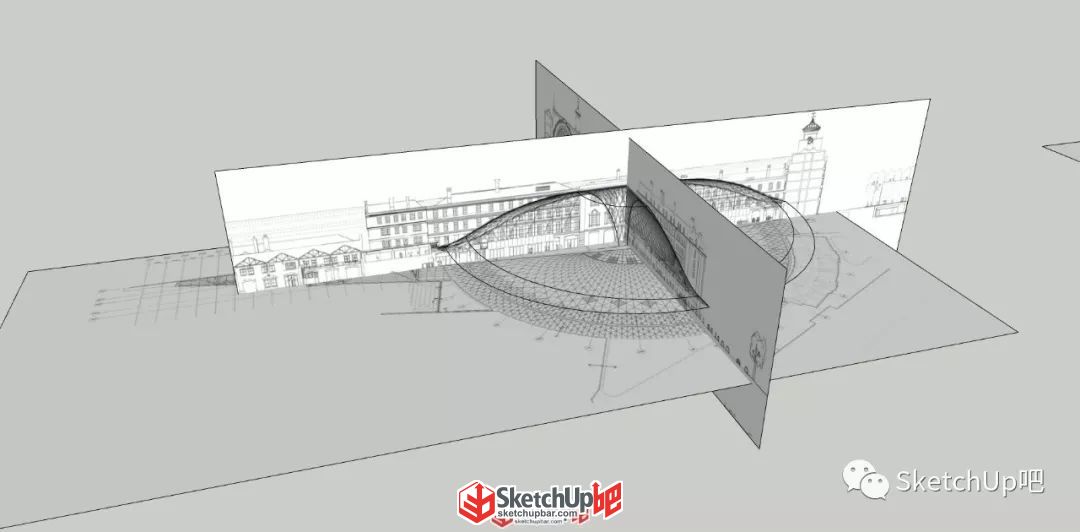

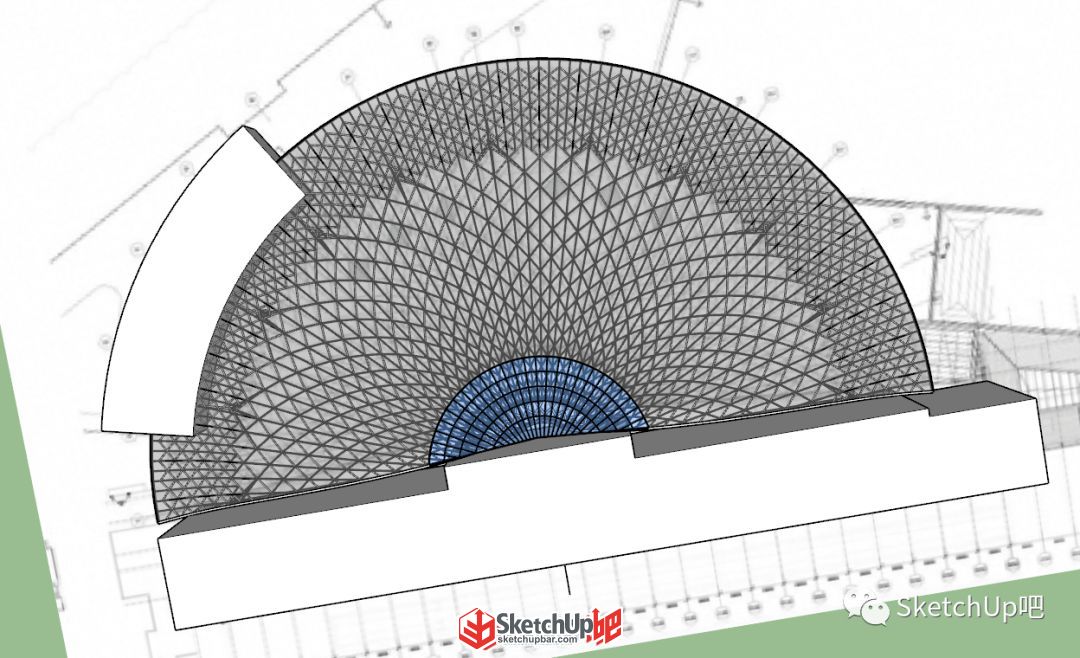

1.導入三視圖，拼起來畫出空間曲線。
2、曲線放樣 成面然后提取結構線。
3、路徑成管，頂面添加一些細節。
不得不說這屆的網友真優秀 看來很快小吧就要失業了

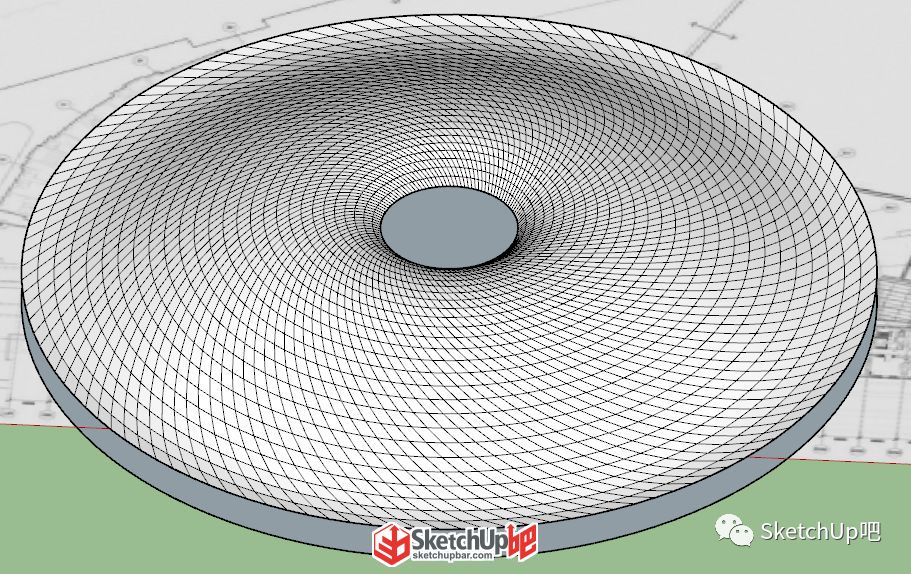

接下來是小吧的視頻 一起來看看吧 視頻錄制：SketchUp吧-瞬息千里 插件使用： 貝茲曲線（SUAPP編號96） 線轉圓柱（SUAPP編號148） 批量焊接（SUAPP編號408） 雙軌放樣轉網格（SUAPP編號108） 曲線放樣（SUAPP編號427） 路徑選擇（SUAPP編號236）
本文使用插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【講吧】欄目 www.mgcxq.cn/video
|
