之前的文章中大蛇給我們分享了

這個線形燈具的建模思路

點擊圖片或紅字即可跳轉

教你建個球啊!

后來小吧發現使用生長陣列

可以更快的建這個燈具

今天就一起來了解了解該插件吧

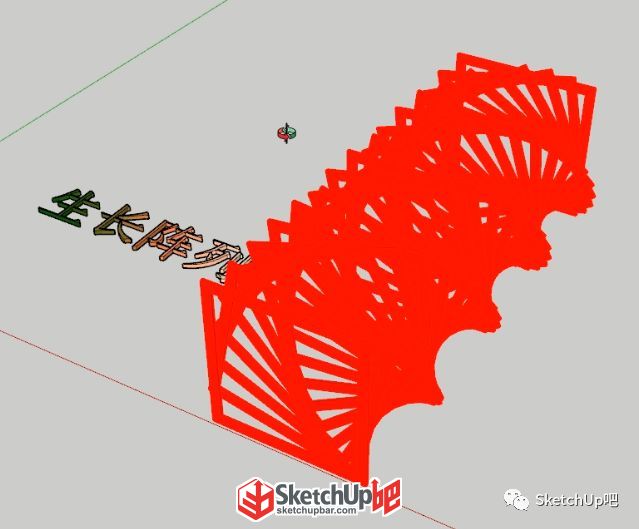

可以針對選擇的物體進行陣列，在陣列的同時完成位移、旋轉、縮放的效果。

生長陣列（SUAPP編號59）

http://www.suapp.me/plugin/59

首先我要先將需要陣列的物體繪制出來，點擊生長陣列，然后要注意選擇生長點，確認后設置主要參數即可完成生長陣列的使用。

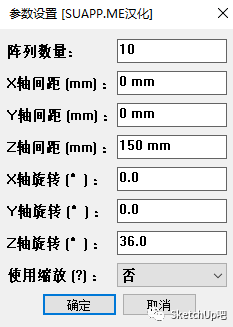

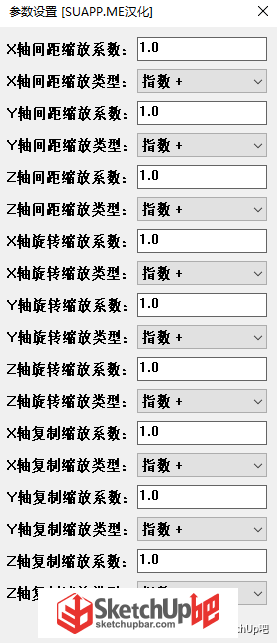

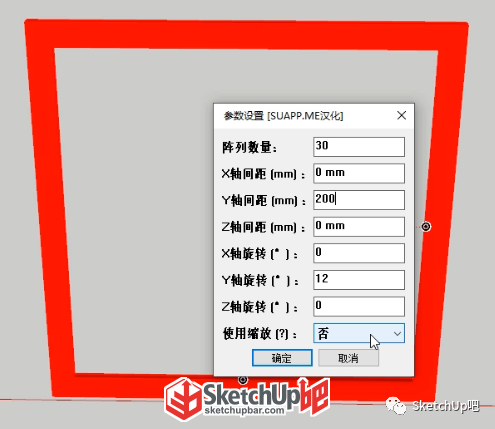

生長陣列的參數面板。

具體使用技巧我們在通過幾個案例來了解。

完整視頻復制下方鏈接

或點擊閱讀原文即可觀看

www.mgcxq.cn/ke/79

視頻錄制：SketchUp吧-瞬息千里

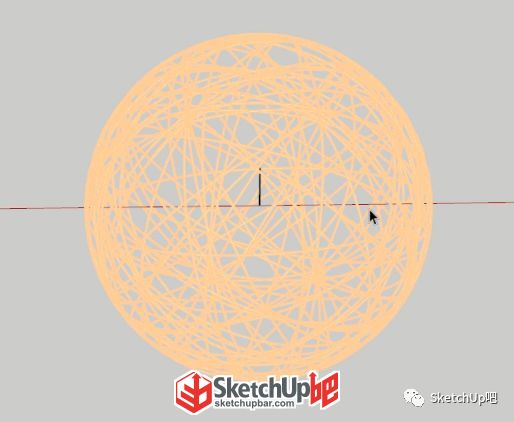

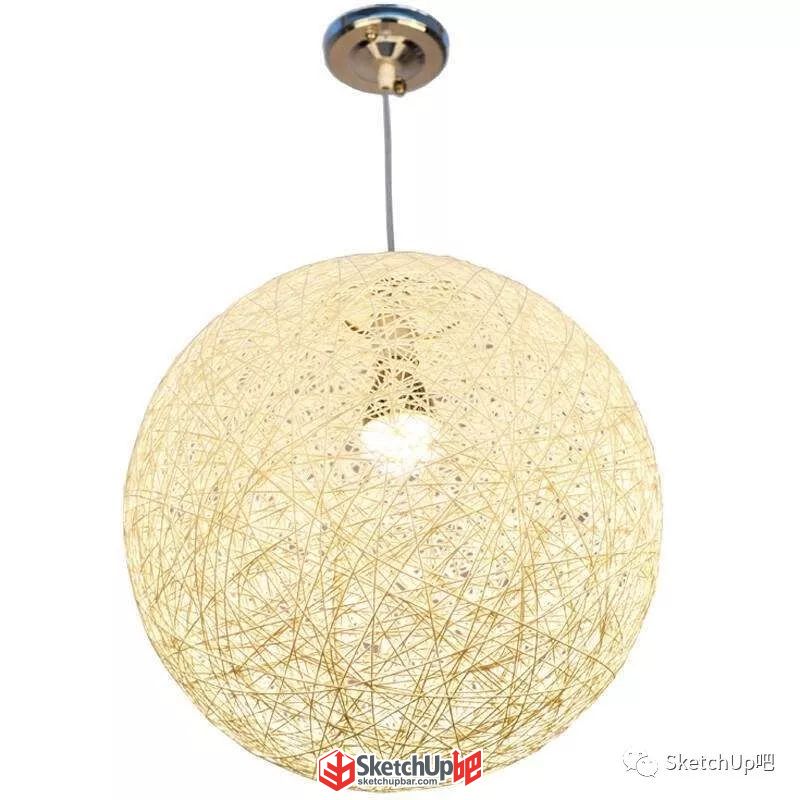

這個線形燈具看似毫無頭緒，其實呢使用生長陣列真的不要太簡單！

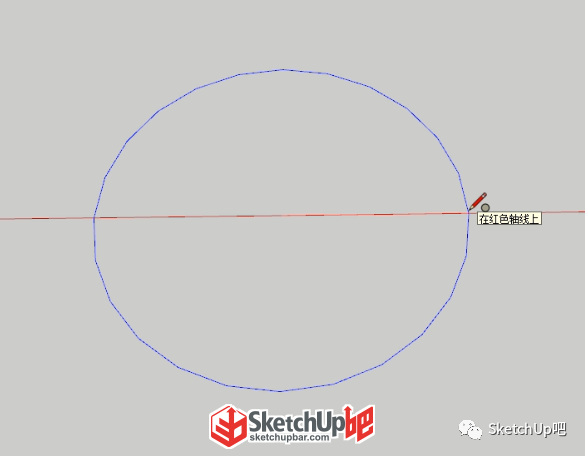

1、首先繪制一個圓，為了讓圓看起來更圓滑可以修改圓的段數。

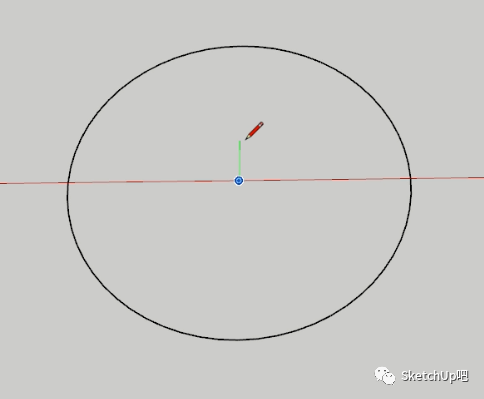

2、刪除面只留下線，然后畫一個輔助線，找到圓的圓心。

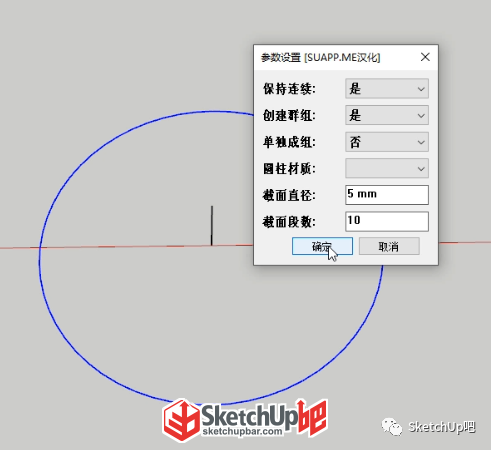

3、使用插件：線轉圓柱（SUAPP編號148）將線轉為圓管。

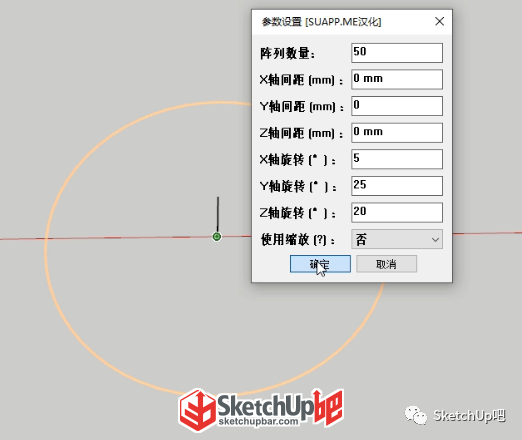

4、然后選中圓管使用生長陣列選中圓的中心作為生長點，設置X、Y、Z軸的旋轉度數點擊確認，這個線形燈具就完成了。

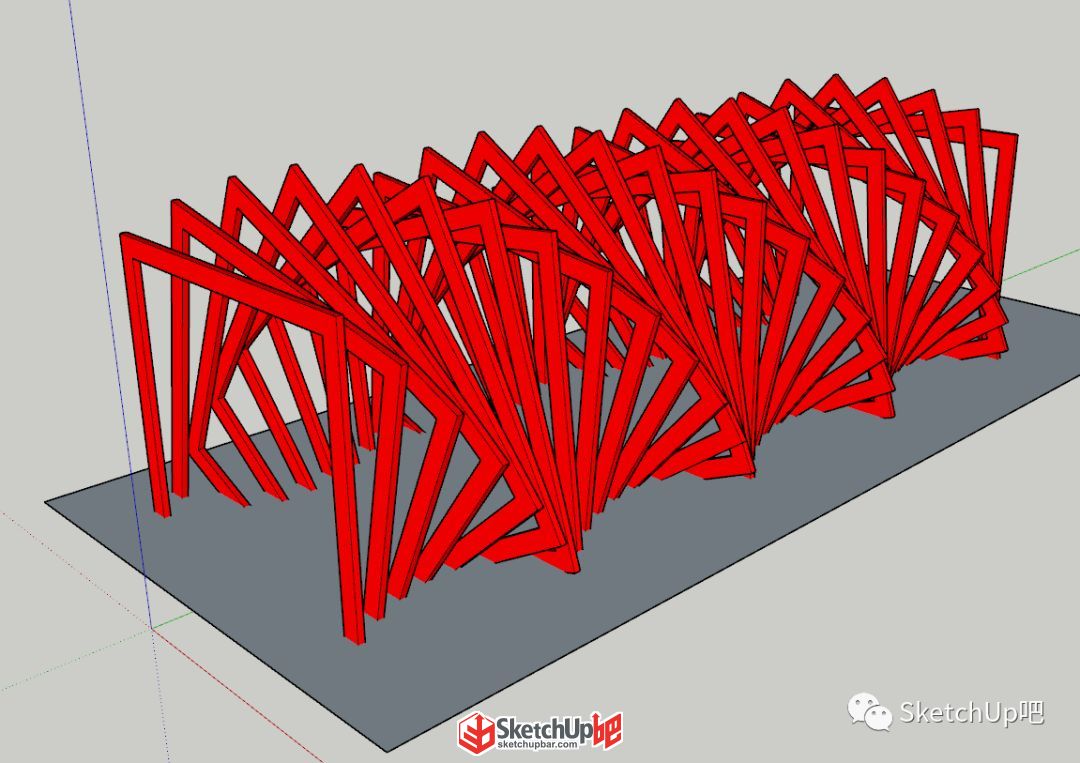

像這種扭轉的廊架建模的方法也是很多種，可以通過變形框扭曲（SUAPP編號431）來完成，這里主要講一下用生長陣列的方法。

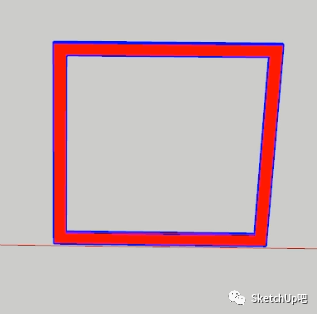

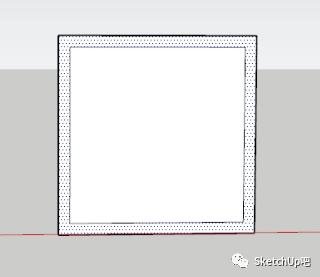

1、繪制一個矩形，使用偏移工具進行偏移后刪除多余的面。

2、使用推拉工具使其有一個厚度，并將其創建為群組賦予材質。

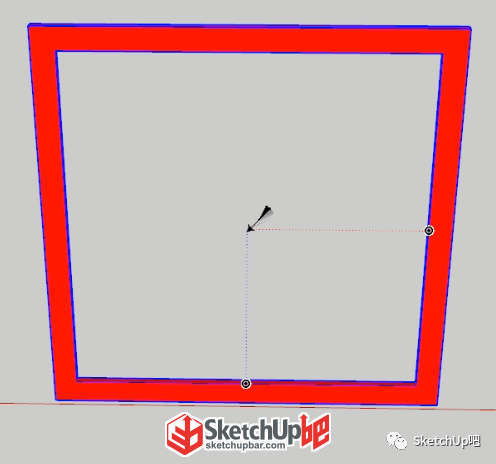

3、使用生長陣列進行處理，選擇矩形的中心為生長點。

設置相應的參數點擊確認這個廊架就建好了。

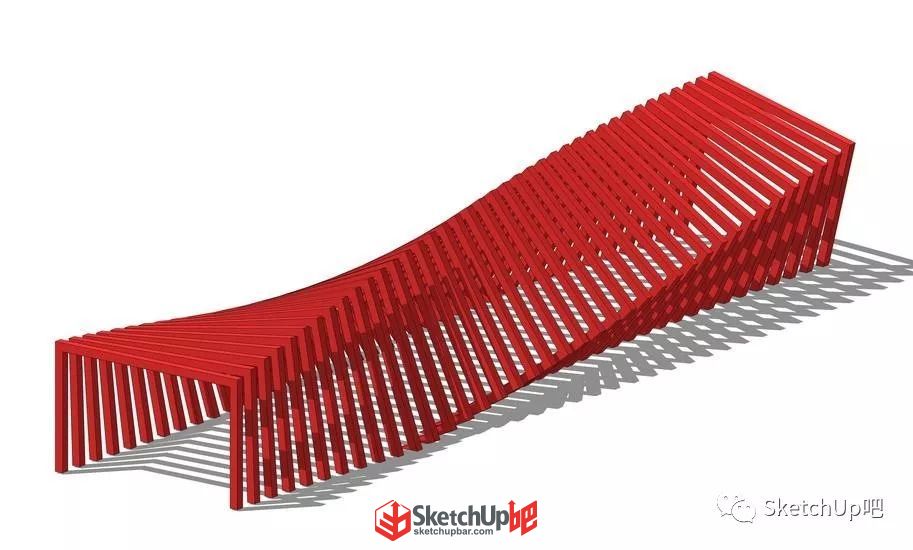

這里可以看到廊架的邊線沒有顯示出來。這是為什么呢？

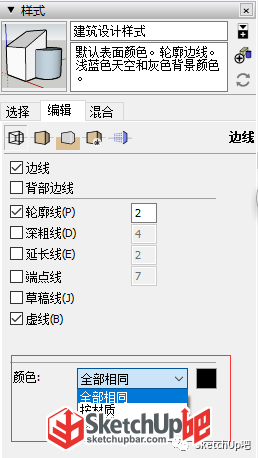

其實在樣式中找到邊線設置，將顏色選項那改為全部相同就可以了。

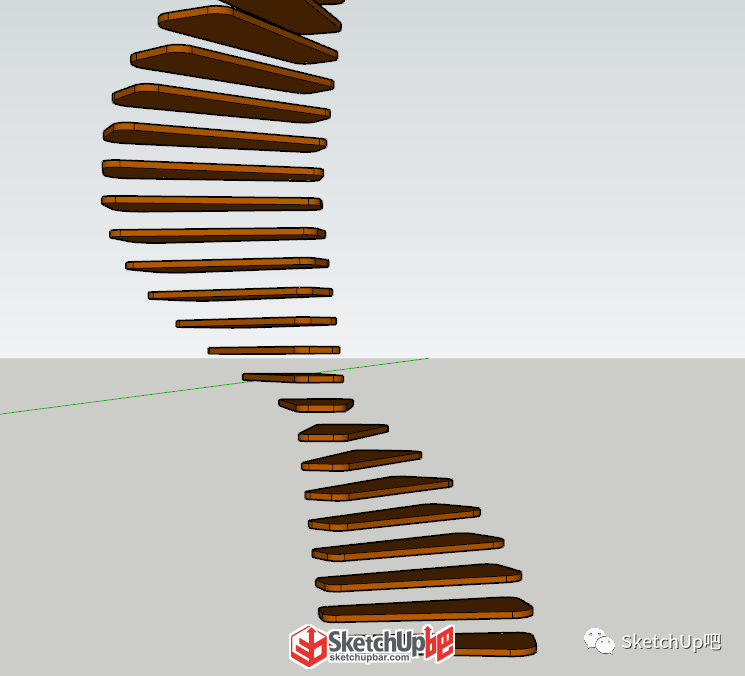

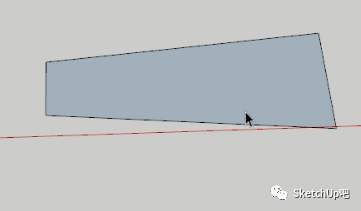

1、繪制一個矩形，移動其中一邊的兩個頂點，獲得如下圖所示的多邊形。

使用圓弧工具進行倒角處理（小技巧：當弧線呈紅色時，雙擊鼠標左鍵就可以完成倒角處理）。然后在對生成的面進行推拉并創建為群組。

2、點擊使用生長陣列設置相應參數就可以了。

看了這幾個案例你是不是對生長陣列有所了解了呢？趕緊動手試試吧。
