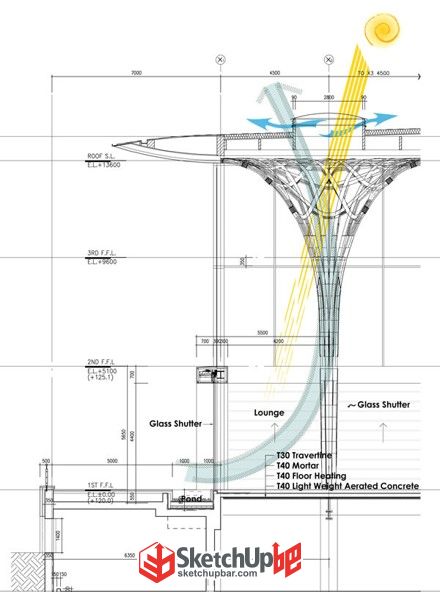

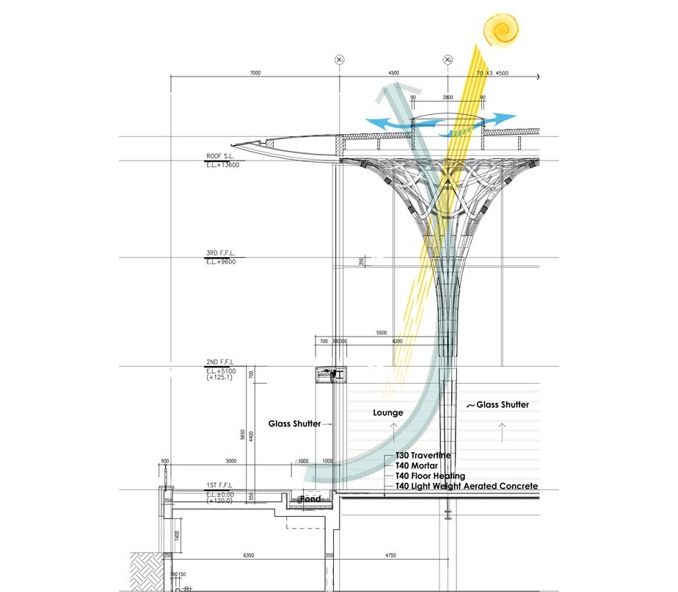

| 文：陳拓 SketchUp吧ID：zangtu 本文刊登于SketchUp電子雜志《吧卦》第五期 電子版鏈接：http://www.mgcxq.cn/thread-93949-1-1.html 赫斯利九橋高爾夫俱樂部（Haesley nine bridges golf clubhouse）位于韓國首爾，設計師 KyeongSik Yoon，于2010年3月贏得世界優秀建筑獎。

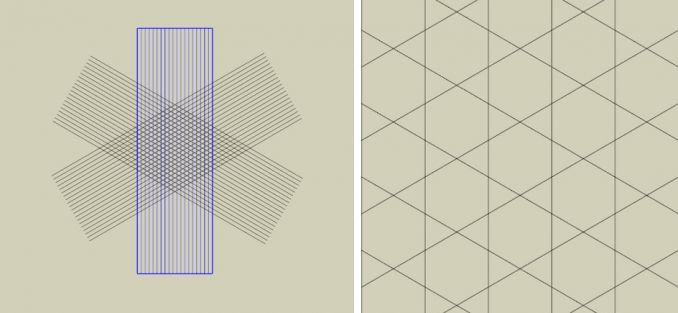

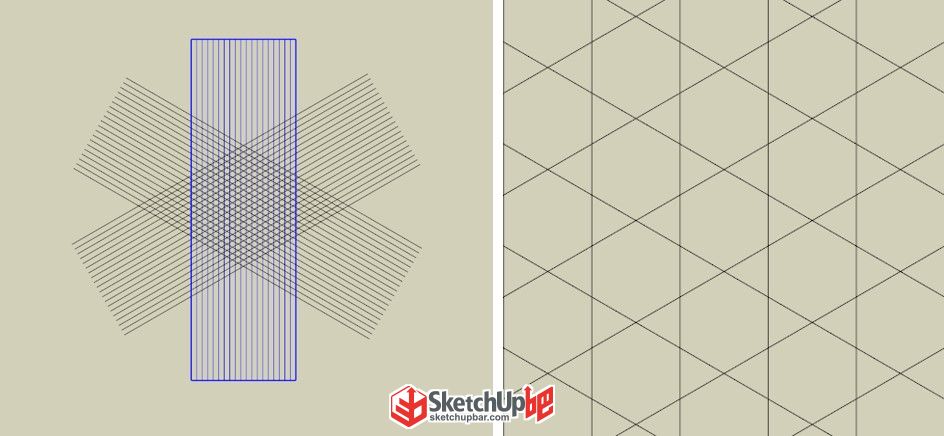

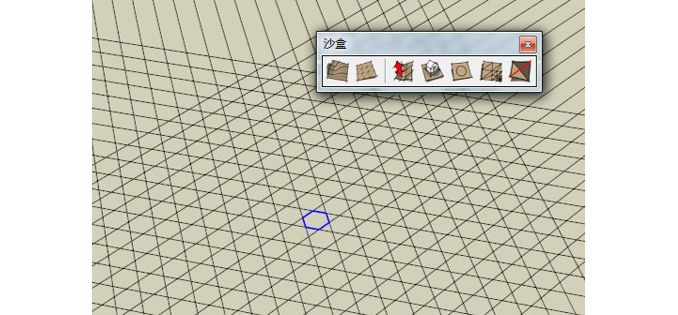

首先我們分析該網架結構，可以發現網架在平面投影上呈六邊形交錯，而在Z軸方向呈錐形起伏。所以，整體思路可以從構架的平面開始。 1、在平面上繪制直線，將其陣列復制，總數為偶數，保證交叉的中心為六邊形?？傮w旋轉復制60°出2組，使得3組線陣呈六邊形交錯排布。

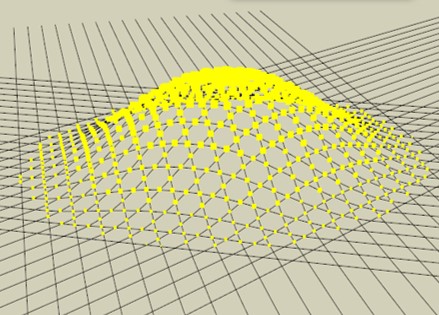

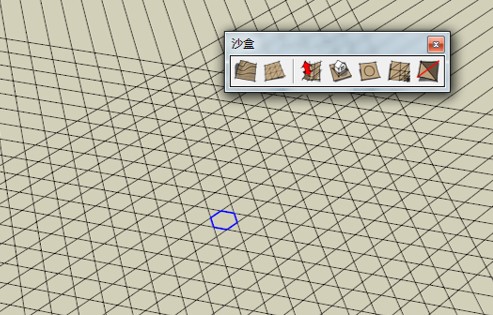

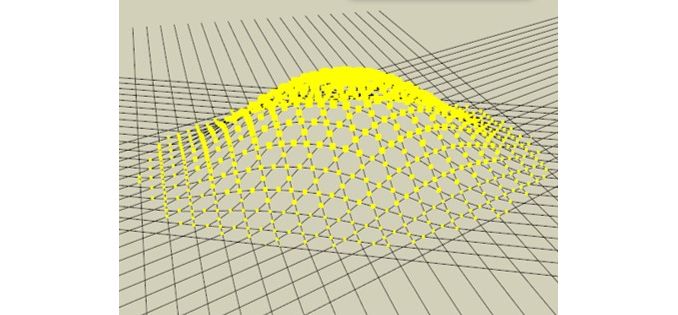

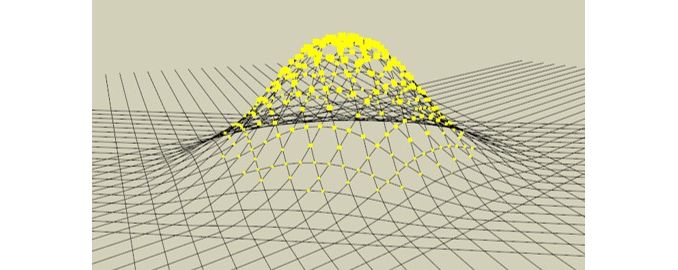

2、選擇正中間的六邊形，用沙盒工具的第三個命令曲面拉伸選擇適當?shù)陌霃剑孕∮诳傮w六邊形），對其在Z軸上拉伸一定的高度。

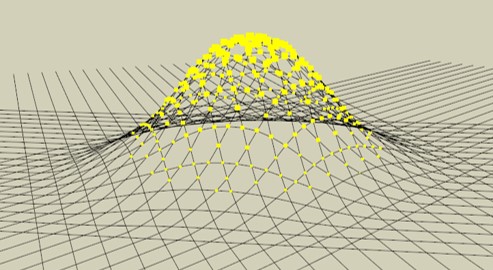

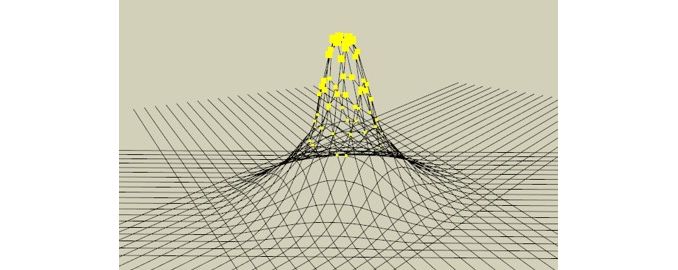

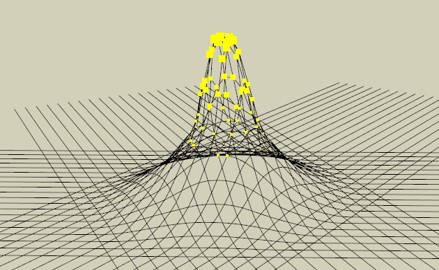

3、縮小拉伸半徑，拉出一定高度。再次縮小拉伸半徑，再拉出一定高度，最終調整出適當?shù)幕《取?/p>

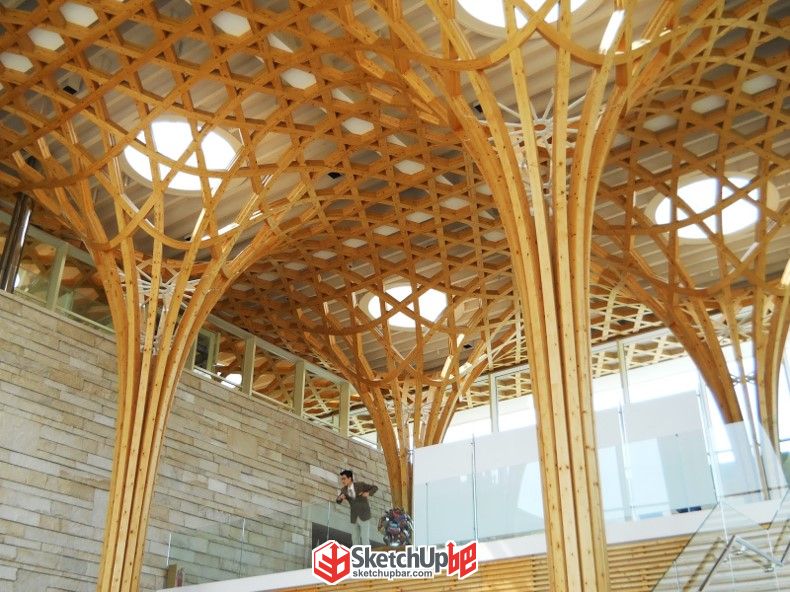

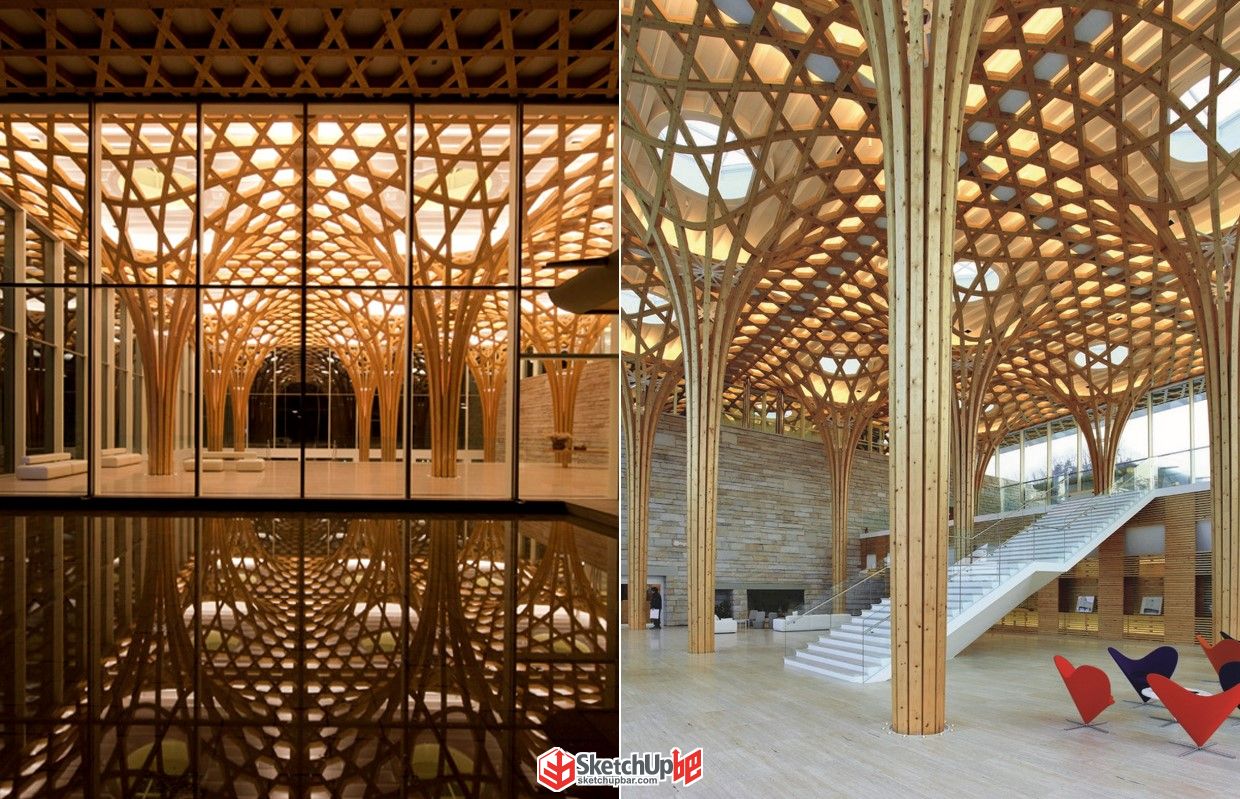

我們繼續觀察實例照片，對比網架的根部，可以看到網架的支撐部分是由上面延伸下來的12根結構線組成。所以要對網架的根部重新處理。

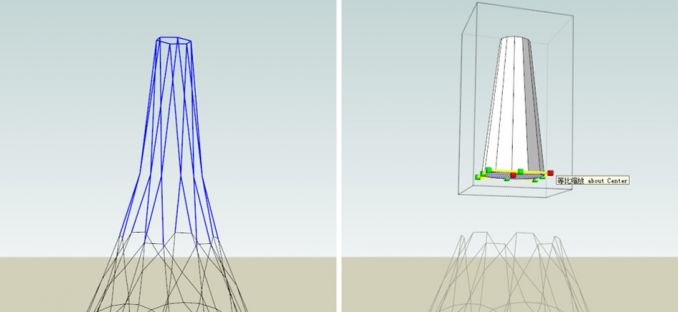

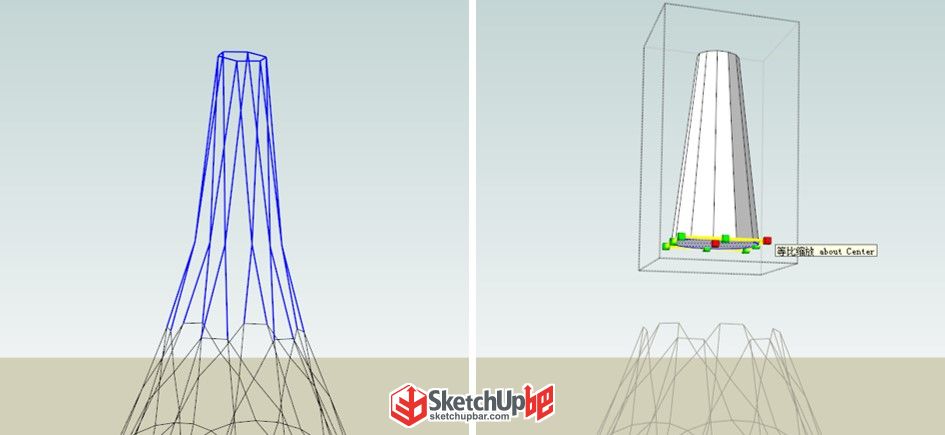

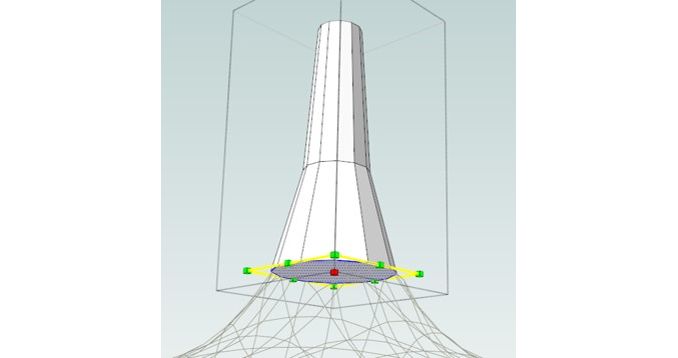

4、刪除根部的兩層線段，在頂部原六邊形中心的位置用多邊形工具，輸入12s，畫一個12邊形并推拉成柱。選中底面，按住Ctrl鍵同時進行中心縮放。

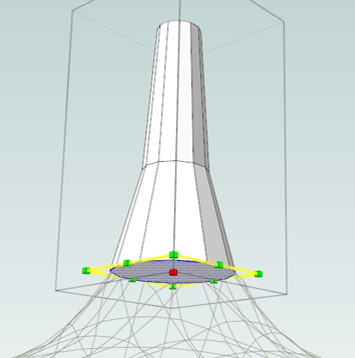

5、按住Ctrl鍵再推拉出一層，選中底面，再按住Ctrl鍵進行中心縮放，使之與原有結構線的頂端大致相切。

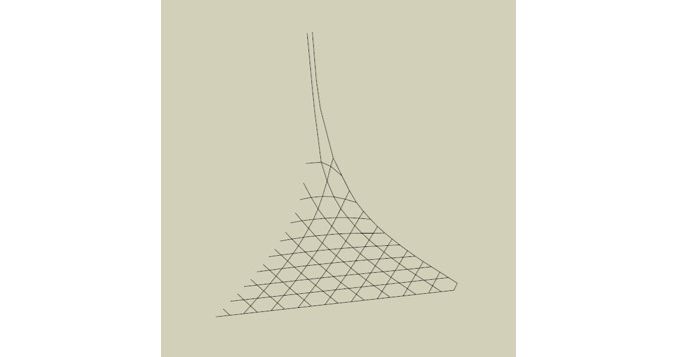

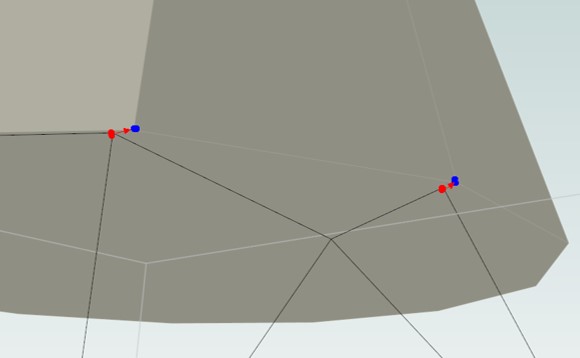

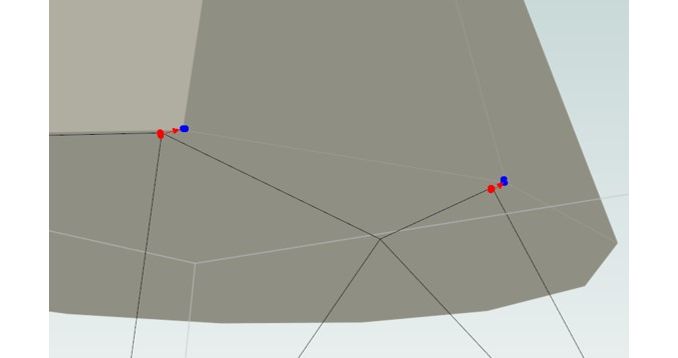

移動原有六邊形網格頂端頂點，調整至與上方多邊形椎體對齊，只需做其中1/6即可。

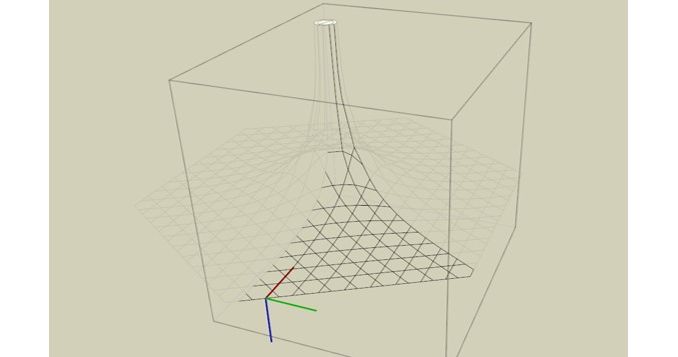

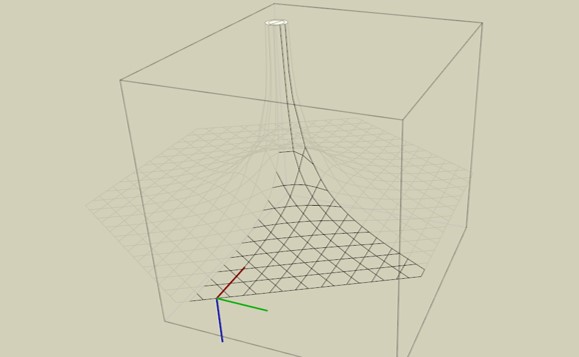

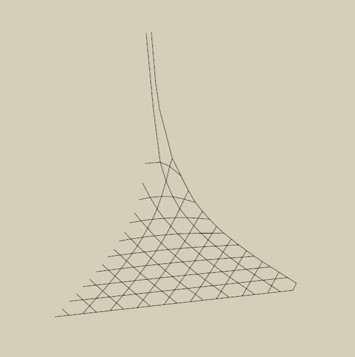

、將多余的線與面刪除，只留下1/6的網架，制作組件，并沿中心旋轉復制。

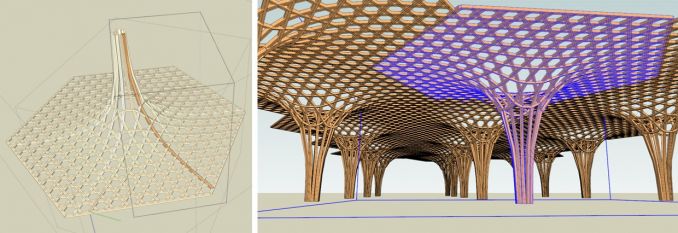

7、制作截面，路徑跟隨，貼上材質，單元組制作完成。如果不使用插件，暫時無法避免網格交接處的瑕疵。如果需平滑，可以使用表面偏移（SUAPP編號155），再用超級推拉（SUAPP編號94）拉出高度。您也可以到“SketchUp吧”論壇討論帖共同探討更好的方法。

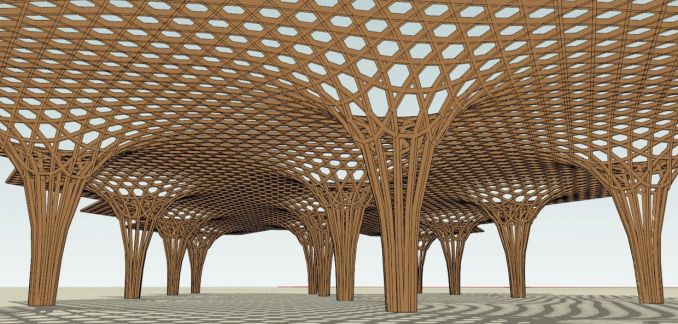

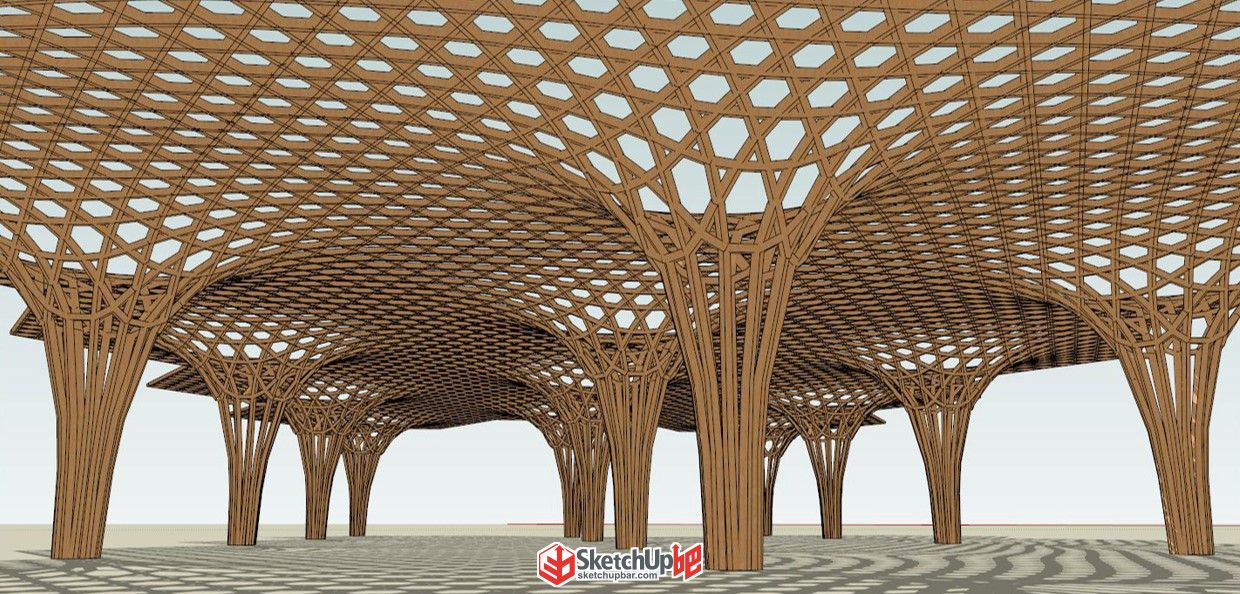

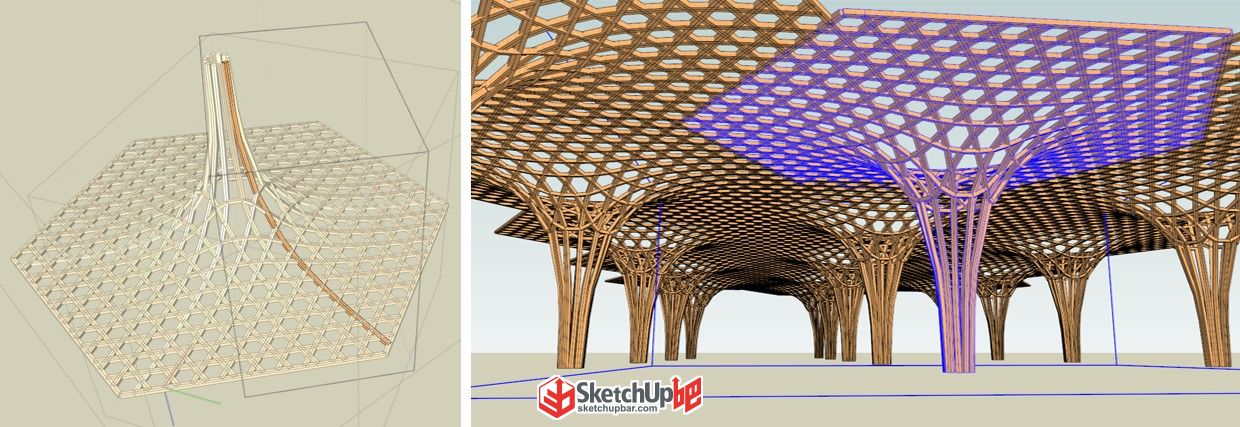

8、最后，我們對單元組件進行拼接，六邊形網架制作完成。
|
