在SketchUp建模中

經常會遇到需要轉為方柱的時候

那么該如何選擇插件快速的完成轉換呢

一起來看看吧

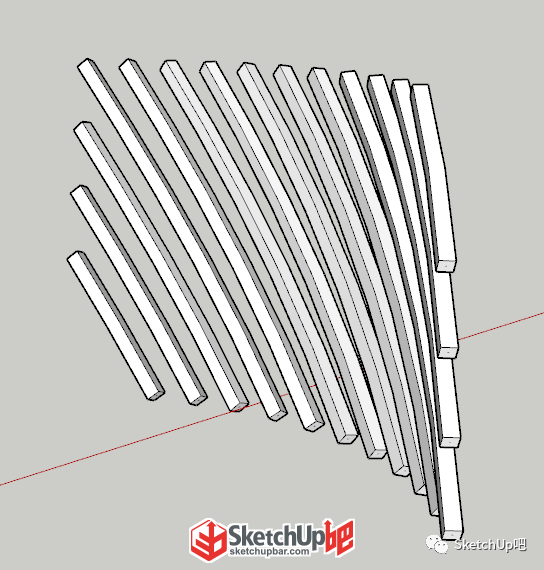

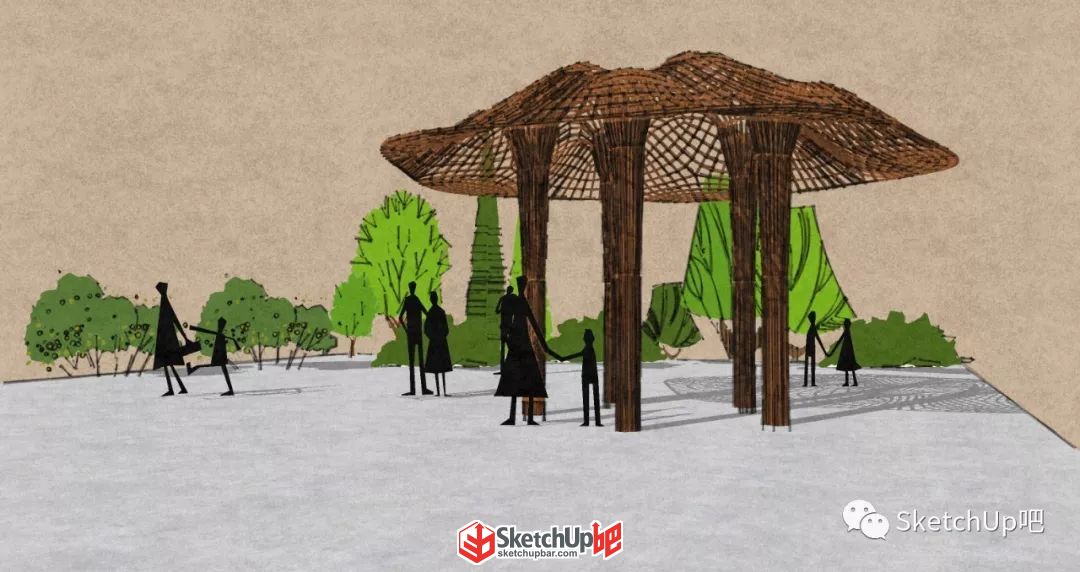

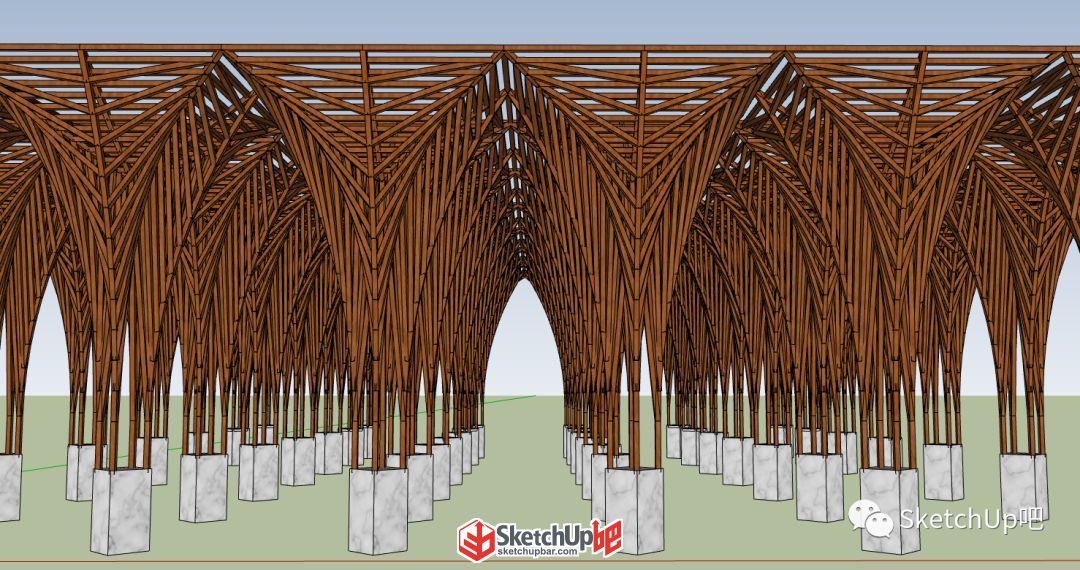

下面這些案例都有將線轉為方柱

點擊圖片即可跳轉該文章

點擊圖片即可跳轉該文章

線轉方柱：(SUAPP編號271）

線轉圓柱：(SUAPP編號148）

路徑成管：(SUAPP編號149）

線轉窗框：(SUAPP編號363）

插件測評結果劃至文末

線轉方柱：

線轉方柱分為節點斷開與節點連續兩個命令，節點連續需要線條位于同一平面內，而節點斷開所需的線條可以不共面，但是交接處會斷開。

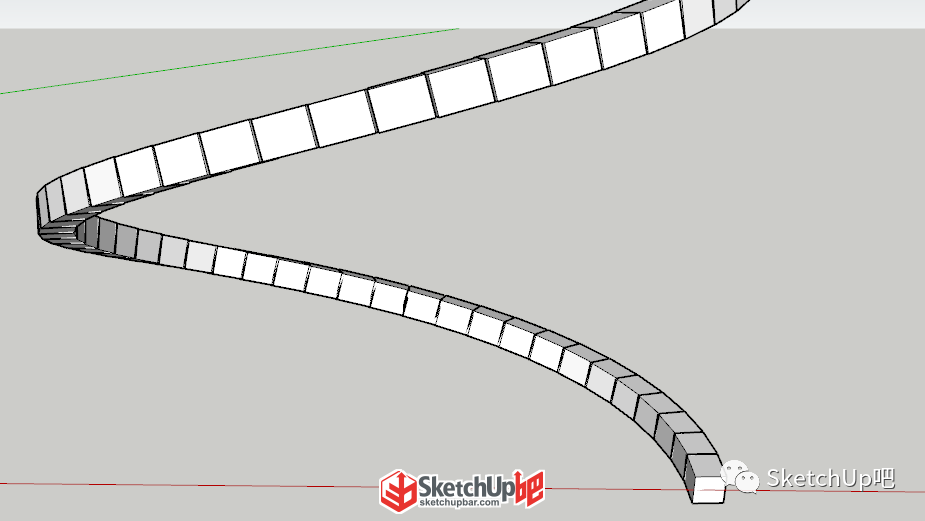

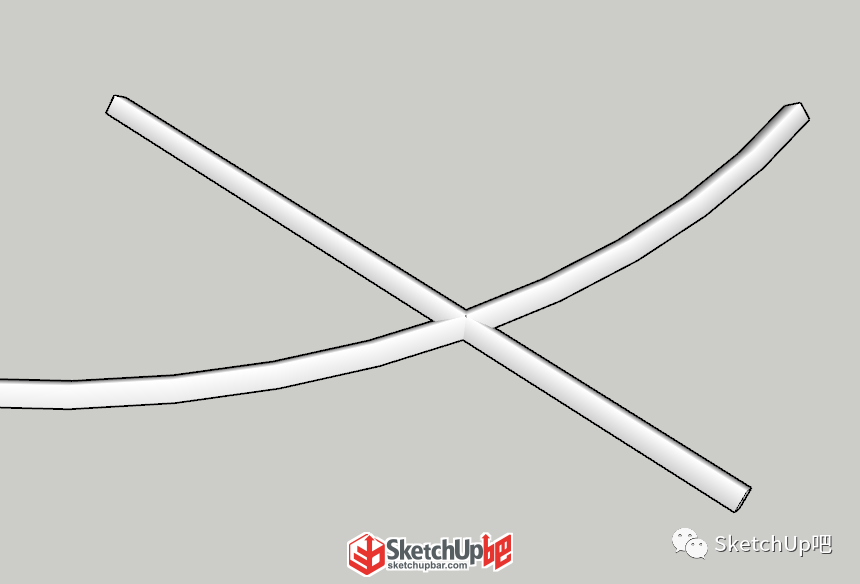

節點斷開：

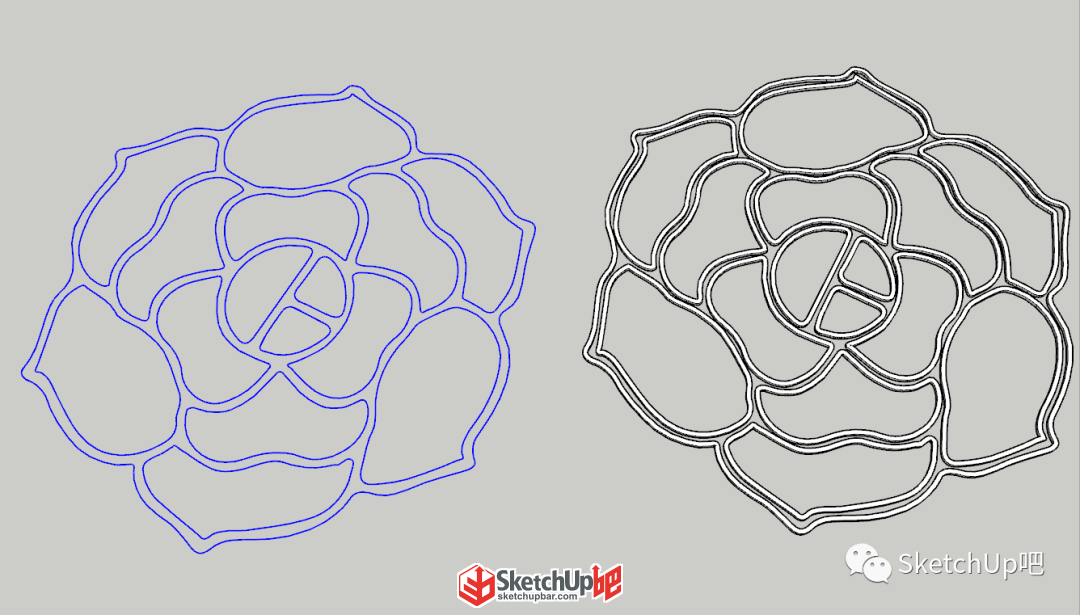

節點連續:選擇需要的線條，為了線條更完美可以在AI或CAD中進行描圖，然后在導入SketchUp中，優化處理后再轉為方柱。

線轉圓柱：

雖然這是一款將線條轉為圓柱的插件，但是我們可以通過設置截面段數將線條轉為方柱。

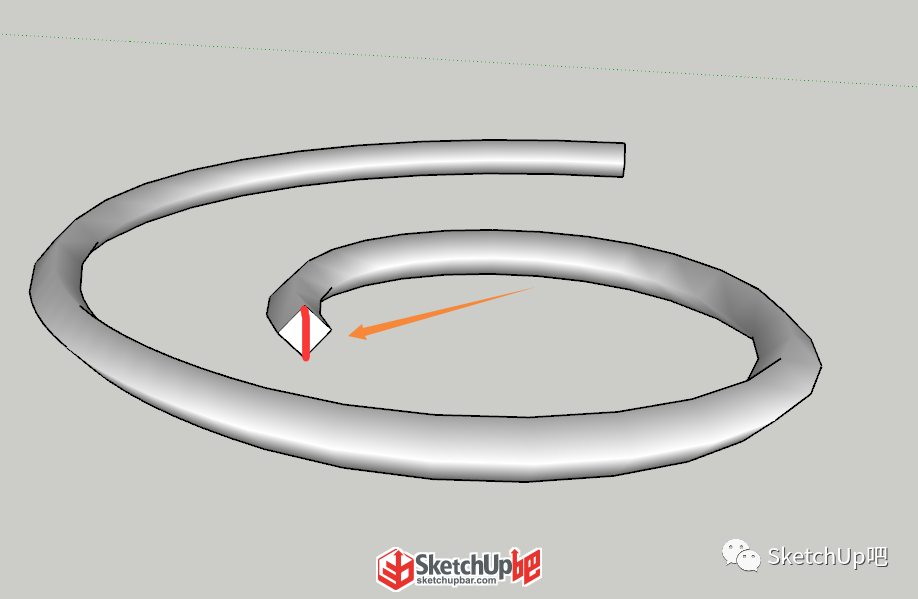

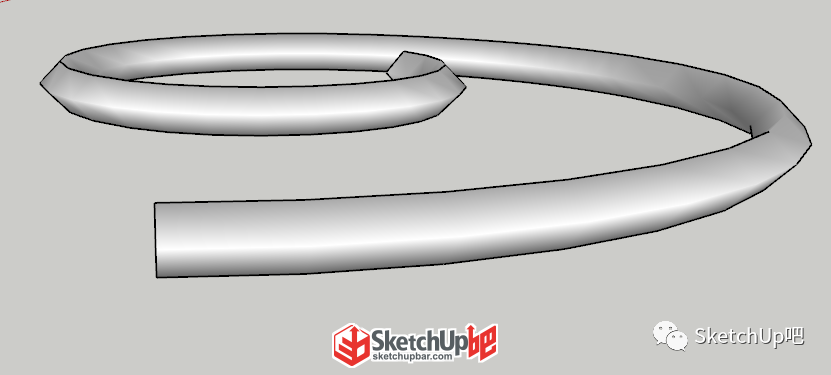

優點是轉出來的是連續沒有斷節的方柱，但是方柱的形態卻是以參考線條作為方形中心，上下對角頂點、整體旋轉45°的方柱。并且不受曲線交叉影響。

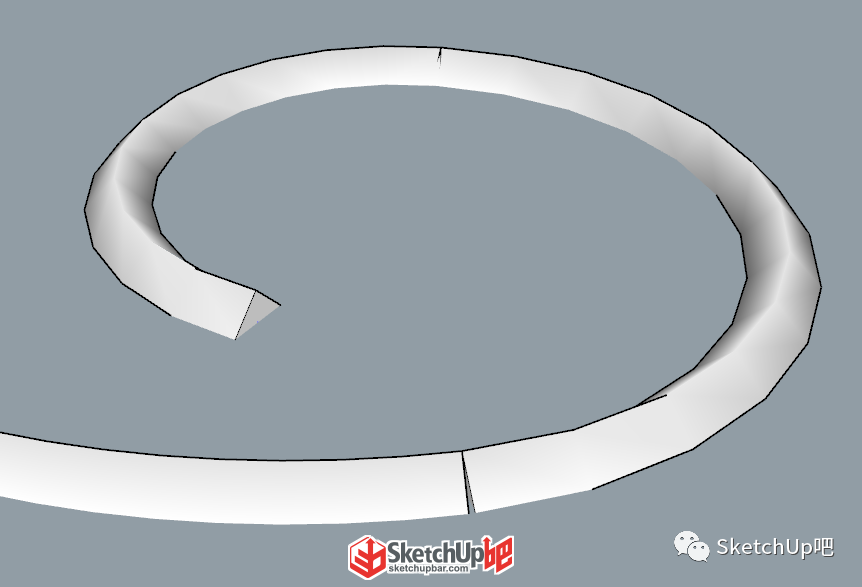

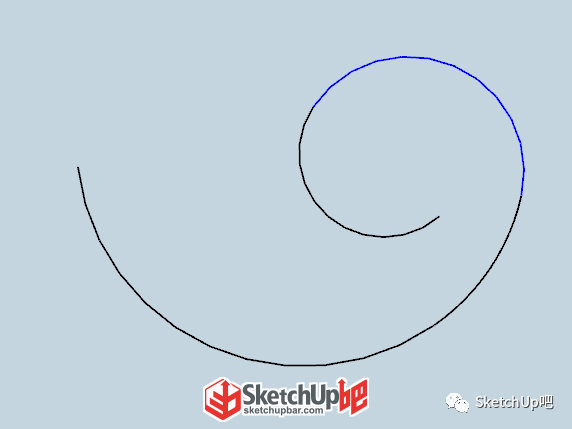

注意：如果有多條連續曲線條時，直接轉化會出現交接處斷開的現象。

所以使用該插件前需要將線條進行焊接。

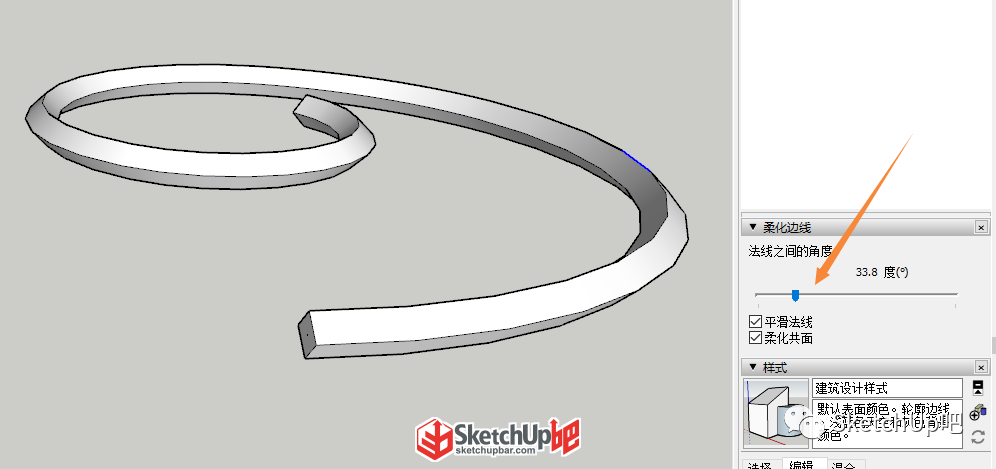

缺點：轉化的方柱表面是柔化過的，需要手動進行反柔化。

路徑成管：

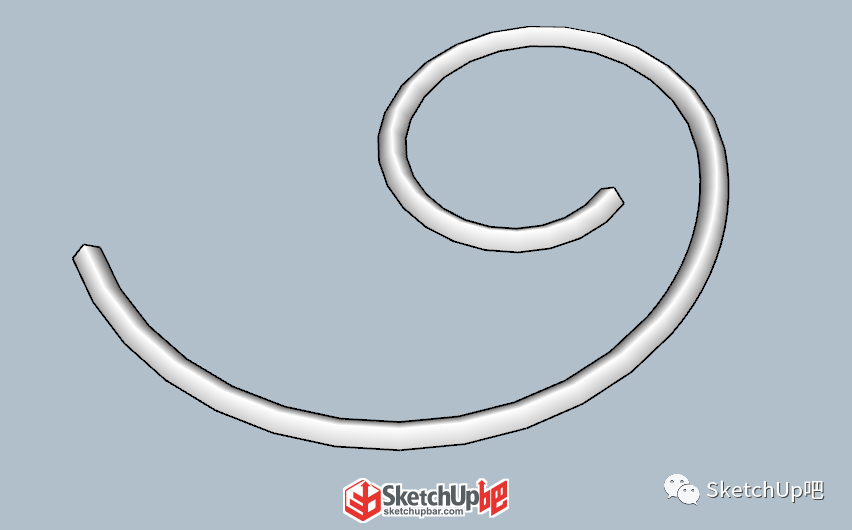

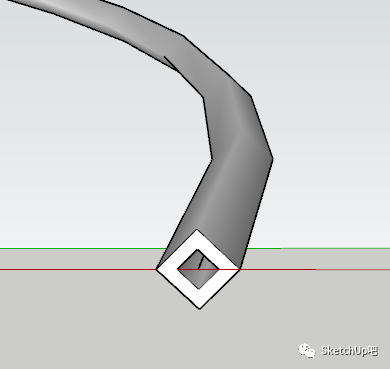

路徑成管的使用與線轉圓柱基本相似，路徑成管可以生成中心孔洞的效果。

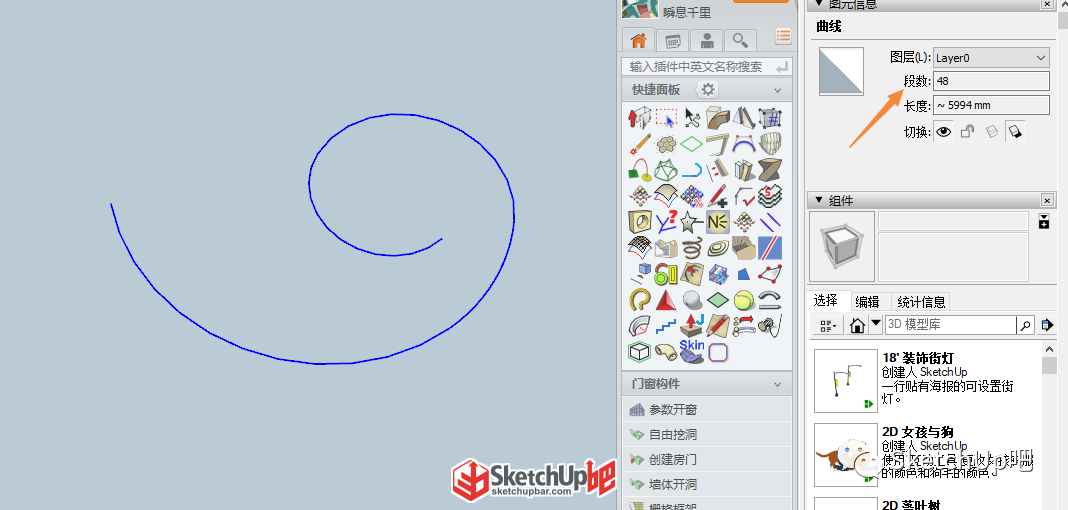

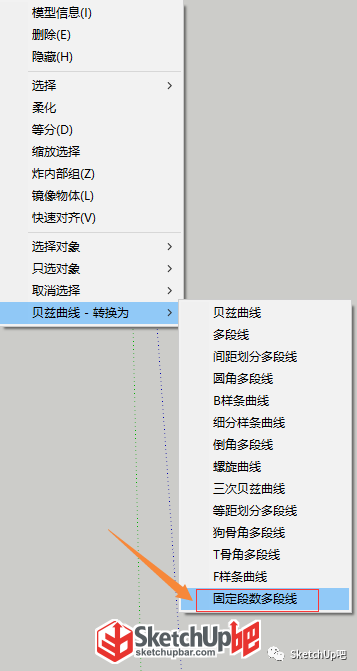

如果想要生成的管道更加圓滑，在轉化前需要對線條進行段數的調整（如通過貝茲曲線（SUAPP編號96）-轉為固定段數多段線增加線條的段數）

缺點：路徑只能是單一連續的路徑，不可出現不連續或有分支！

線轉窗框：

這是一款制作窗框的插件，但是在應用中小吧發現拿來將曲線轉為方柱也是非常不錯的。

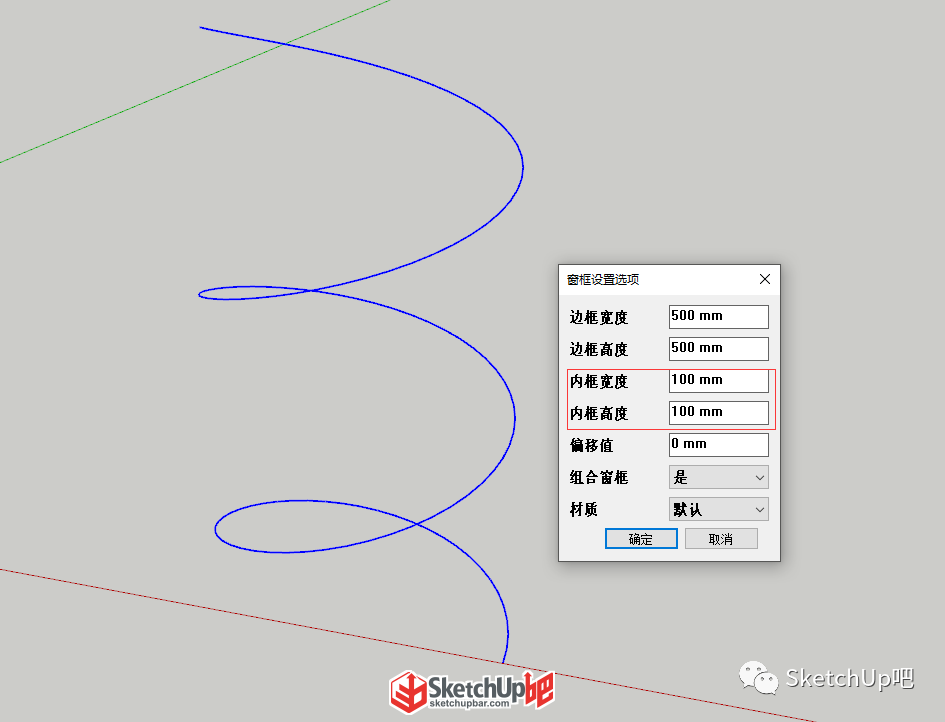

注意這里轉化使用的尺寸是內框的尺寸。

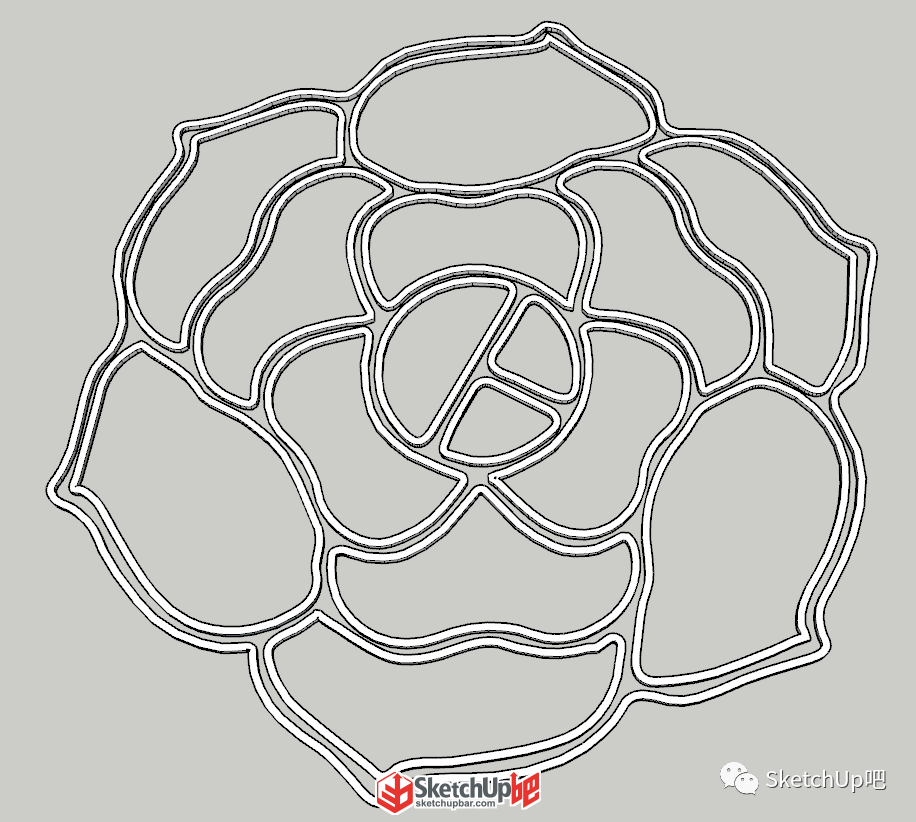

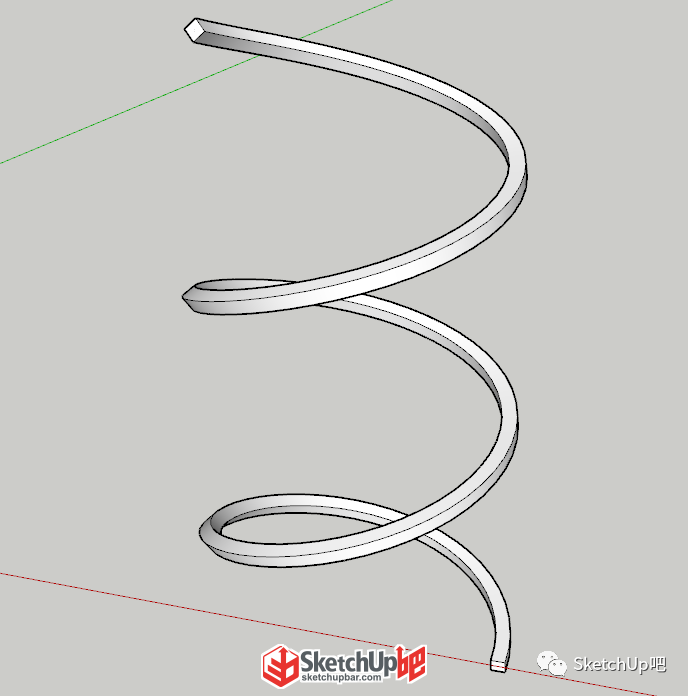

即使是多根曲線也能很好的轉為方柱。

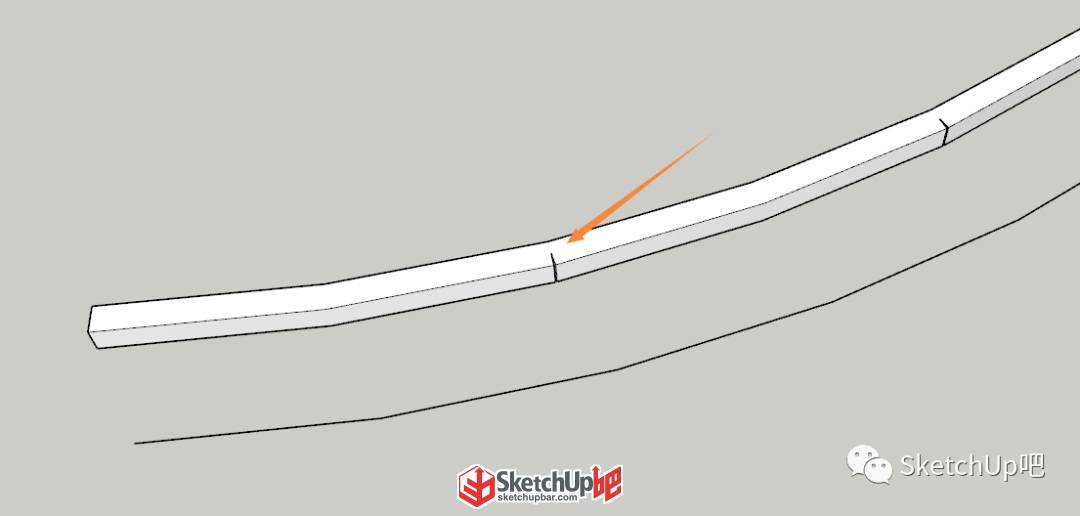

不過需要注意的是要轉化的曲線必須要焊接，否則會出現線段接口處生成斷口現象。

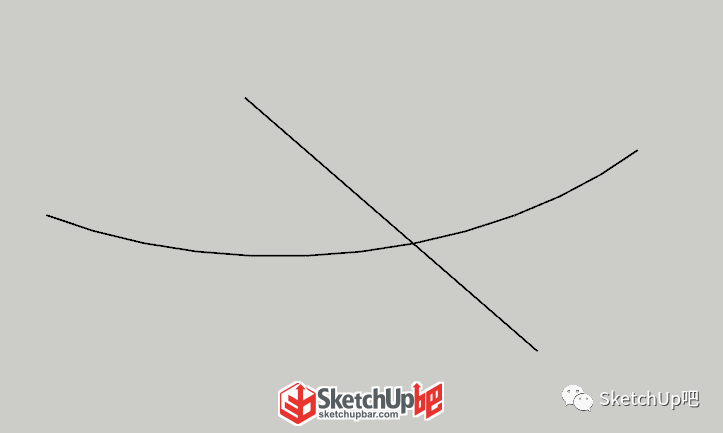

缺點：該插件如果線條與直線線段有交叉就無法正常生成。

測評就是這樣啦！
