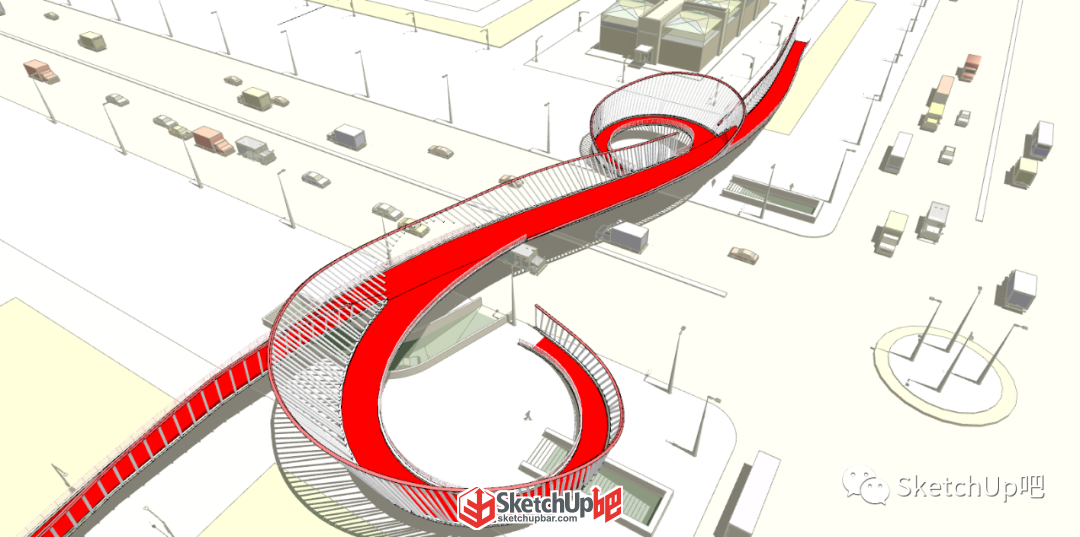

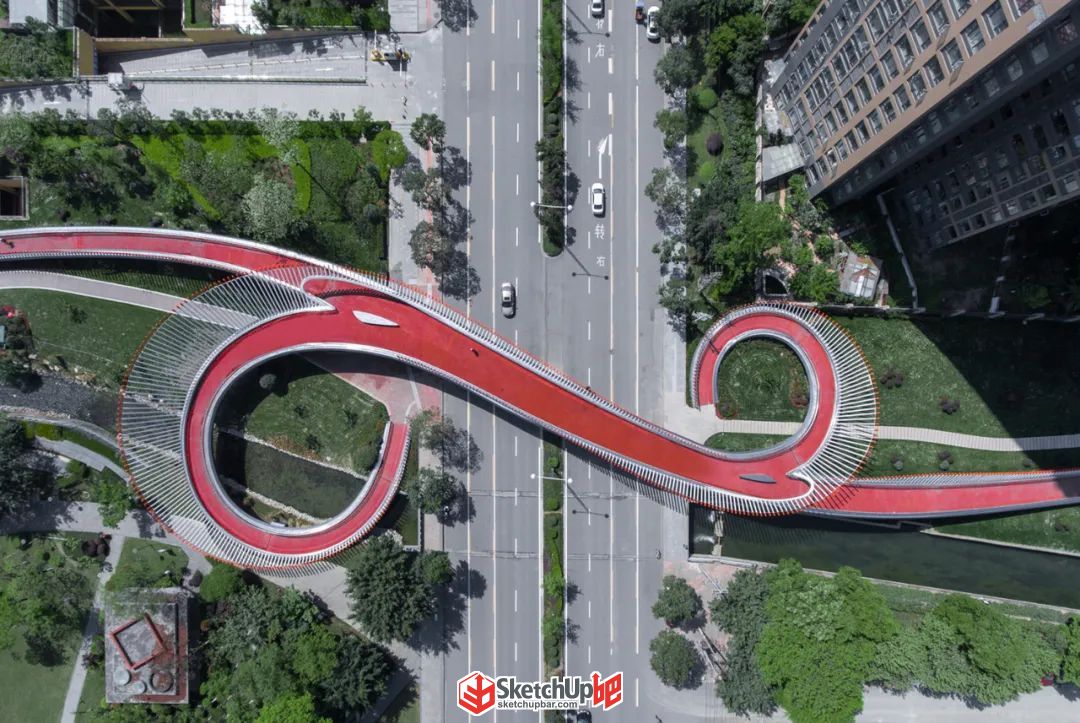

又到了公布懸賞作業的時候了 SketchUp建模成都如意橋

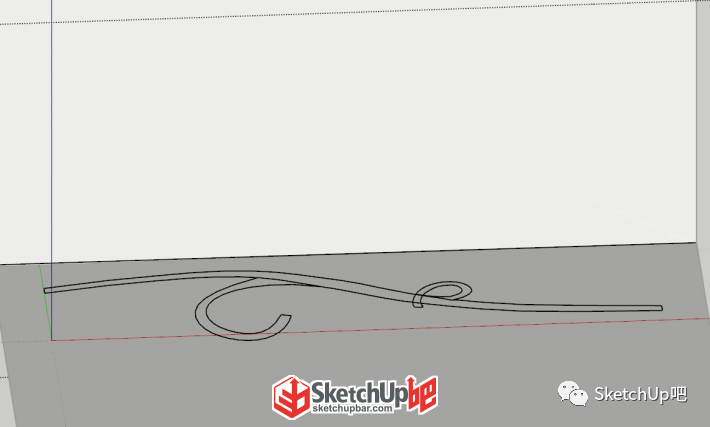

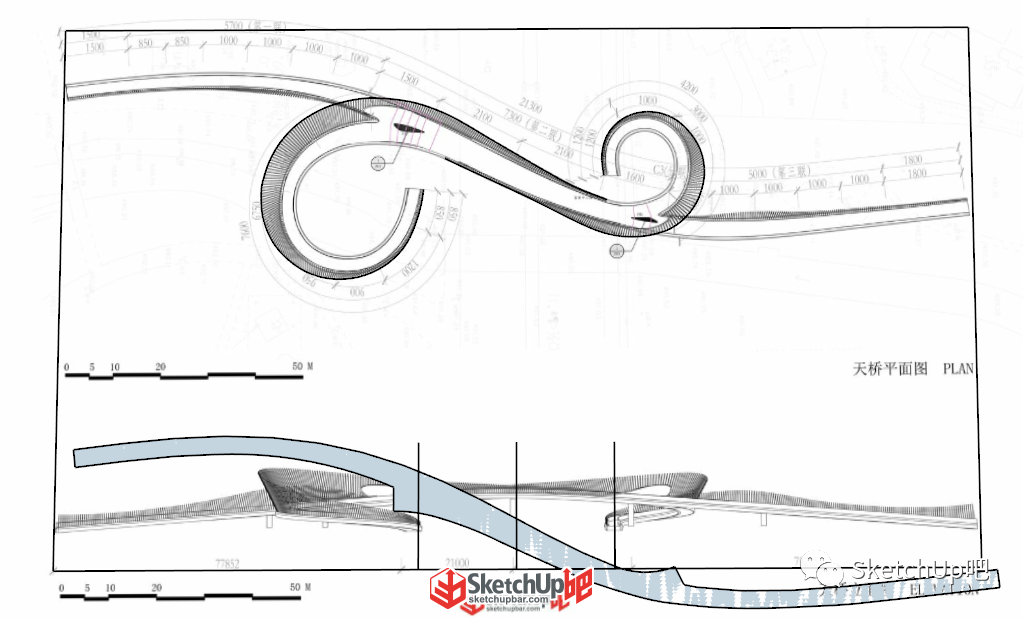

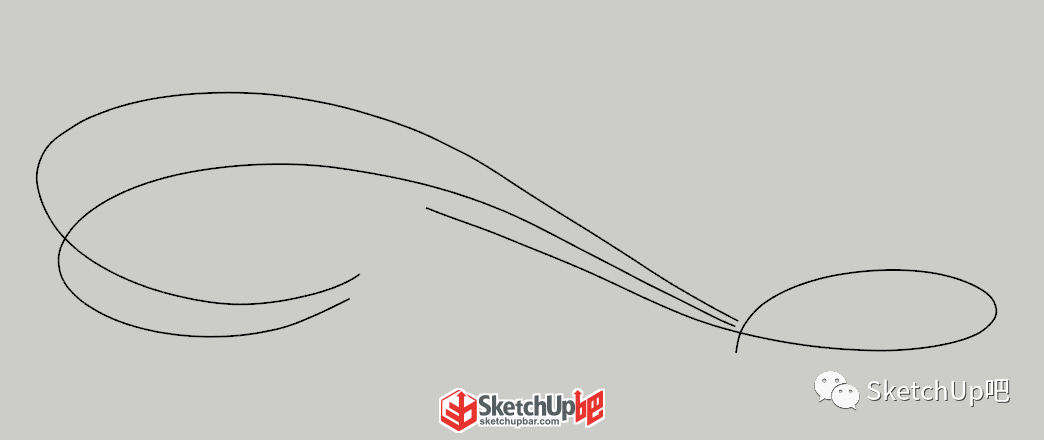

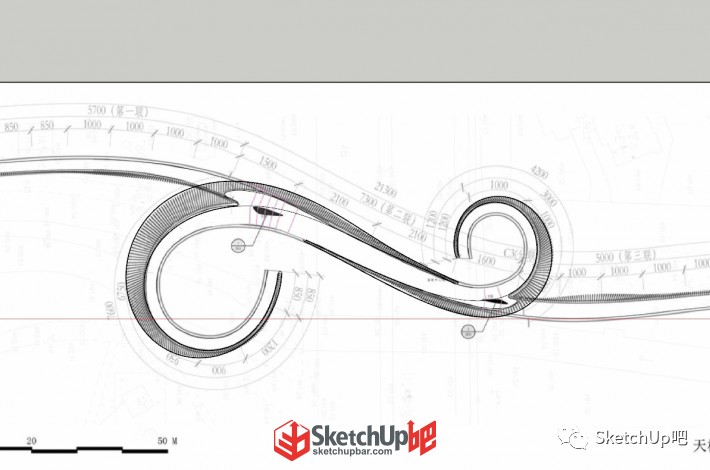

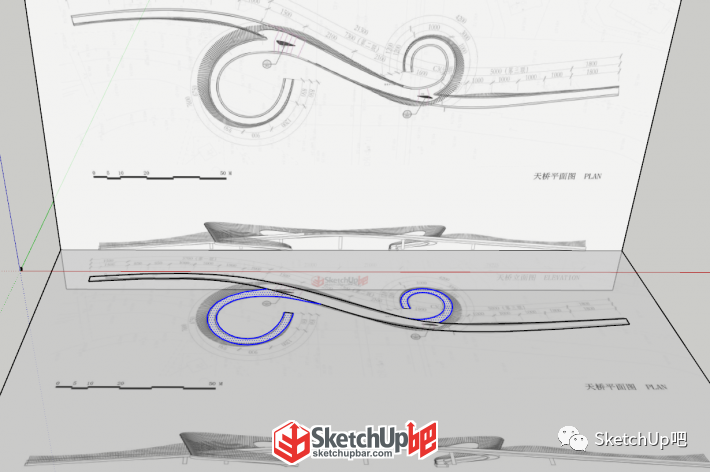

具體該如何建模？ 一起來看看吧 視頻錄制：瞬息千里 視頻配音：萬劍歸一 點擊此鏈接http://url.subar.me/w9l7y即可觀看完整視頻 撒冷 1、首先把平面圖和立面圖拖進sketchup按照比例縮放，用貝茲曲線（SUAPP編號：96）勾出輪廓。

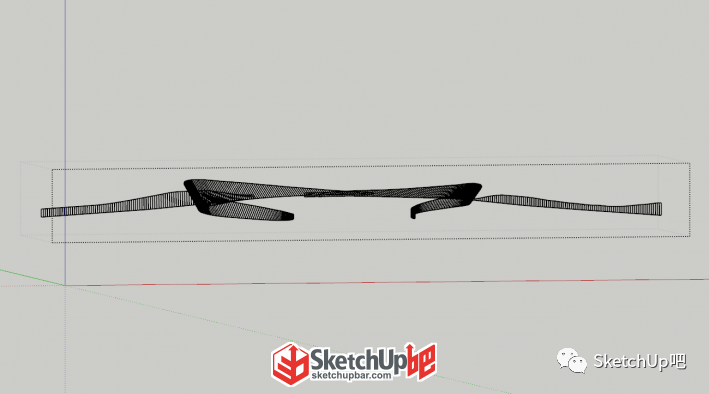

2、相機窗口調為平行投影，在正視圖里面用頂點編輯（SUAPP編號：263）調整曲線的高度關系。

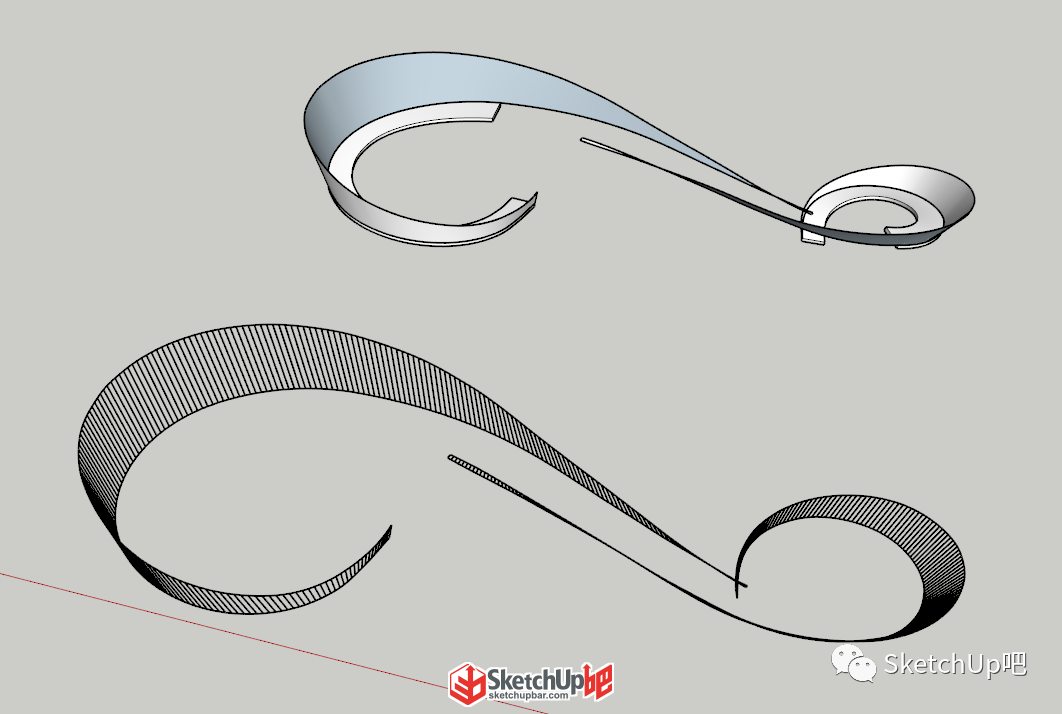

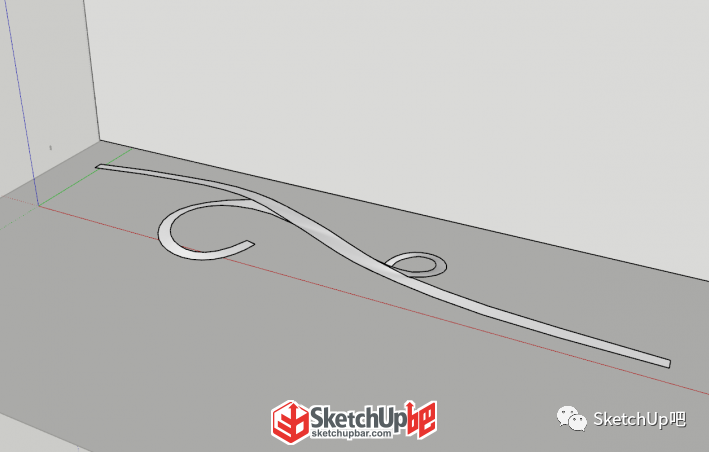

3、如意橋輪廓出來以后用輪廓放樣（SUAPP編號：427）形成面。
4、用表面偏移（SUAPP編號：432）和表面直線形成橋邊，再用聯合推拉（SUAPP編號：94）拉出厚度。
5、接下來將橋放在一邊，將橋的表面輪廓提取出來，利用平面圖做參照繪制出柵欄的輪廓，向上復制一個輪廓線再用頂點編輯（SUAPP編號：263）繪制出柵欄上邊的輪廓線。
6、將柵欄分四個部分打組，焊接每根線條，在用貝茲曲線（SUAPP編號：96）轉化為固定段數多段線（我是轉為180），利用輪廓放樣提取線段。

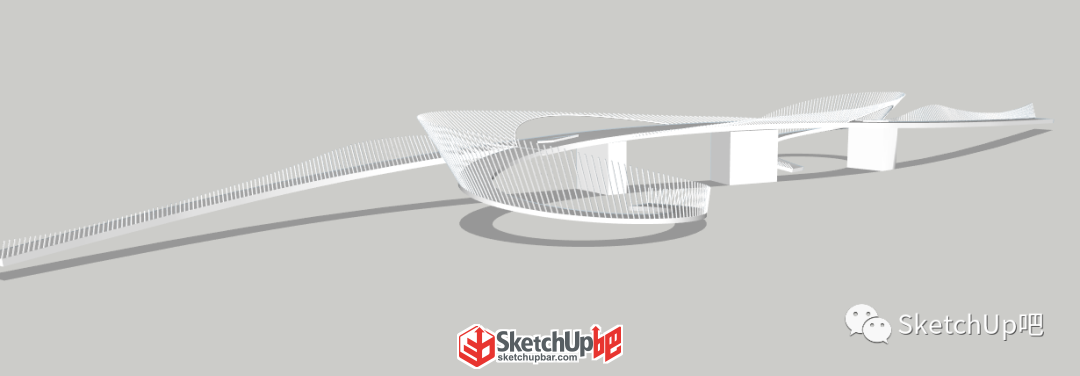

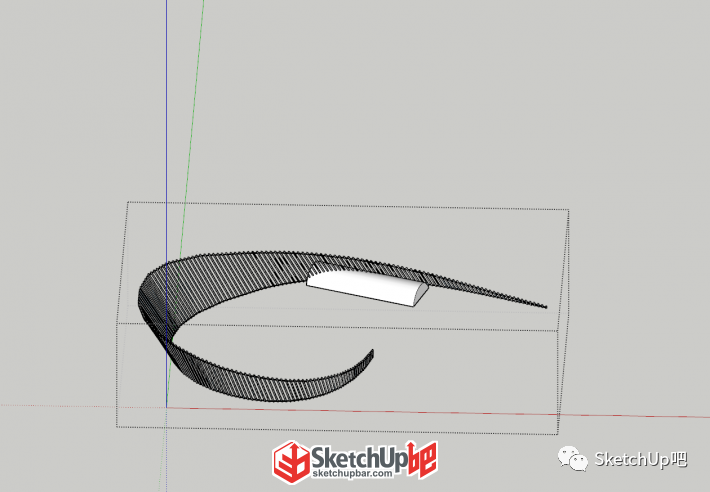

7、進入到線段組內部全選，焊接所有線段（轉的圓柱更加整體不會一截一截），再線轉圓柱，截面設置為四。畫一個半圓柱，與之模型交錯，刪除多余部分。

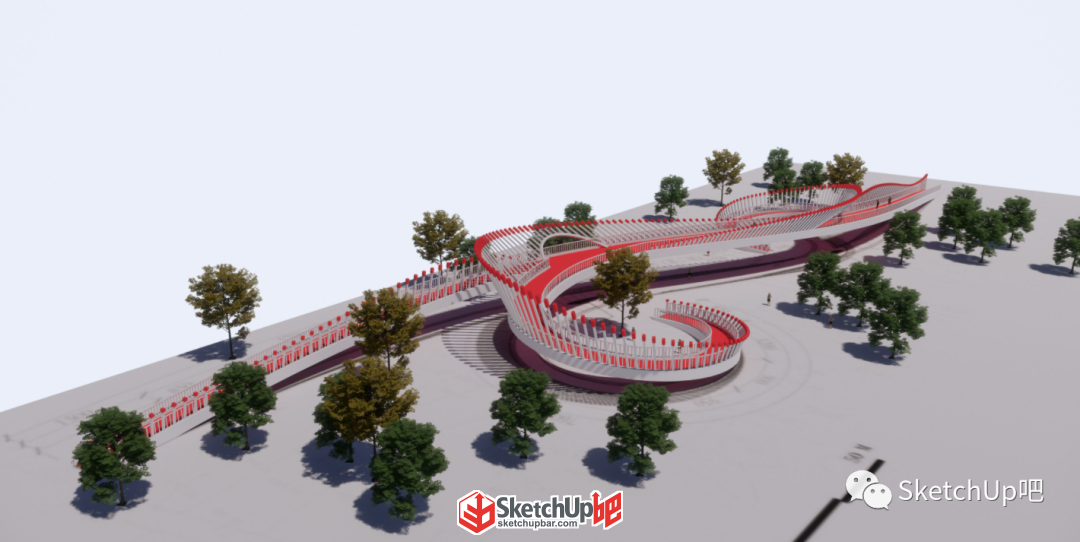

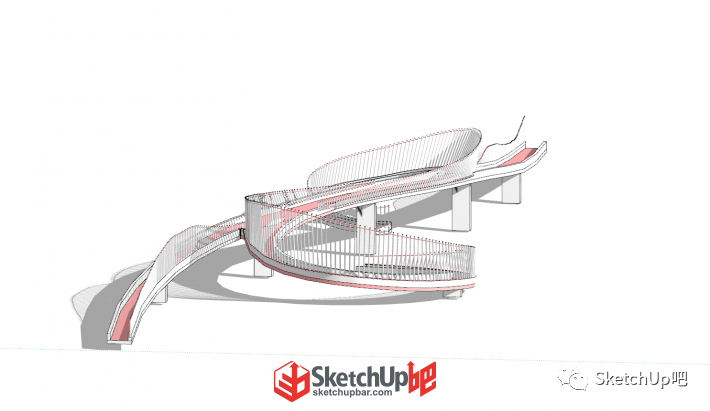

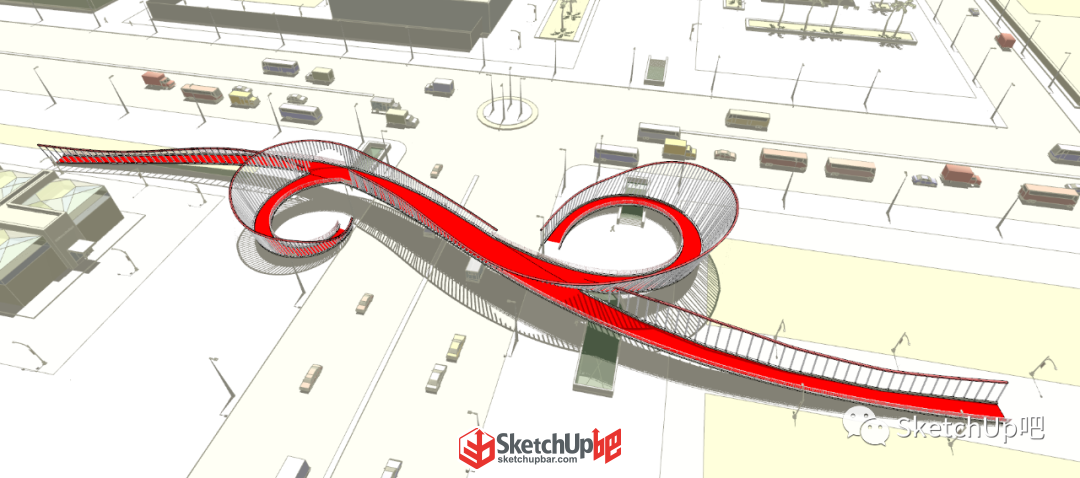

8、最后整理一下清理模型減小模型大小，給個顏色拼接上去就好啦。
DamDad 1、一開始用卷尺按比例縮放到實際大小，用貝茲曲線（SUAPP編號：96）畫出各組輪廓線嗎。
2、然后結合曲線坡道（SUAPP編號：44）和頂點編輯（SUAPP編號：263）把曲線拉到合適的高度。

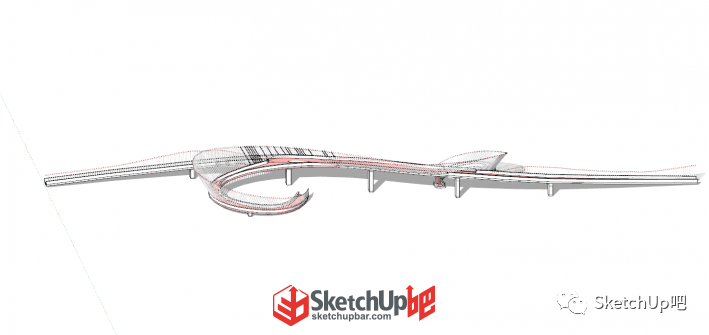

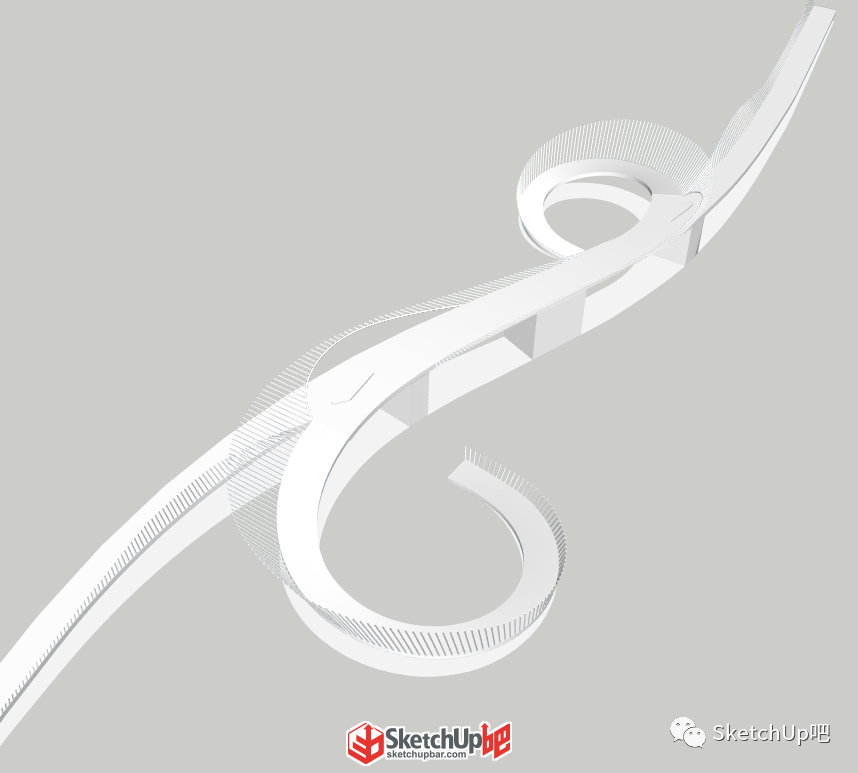

3、橋身和橋上的格柵均是如此，然后兩條曲線，曲線放樣（SUAPP編號：427）（注意分好段數）取其豎向的結構線 線轉組件成格柵 。

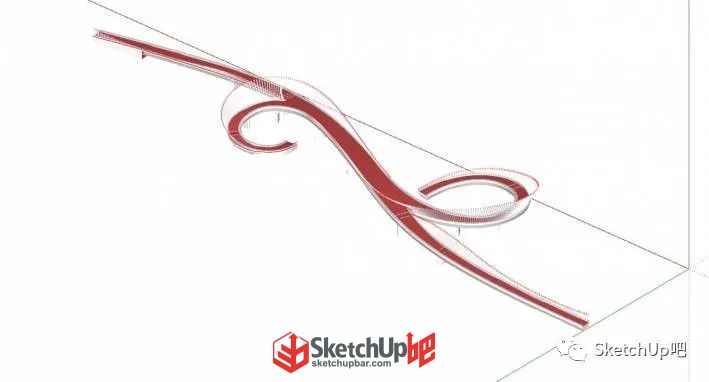

4、最后組合在一起就好啦。
新一期的懸賞建模已經開始了 小伙伴們快來參與吧 www.mgcxq.cn/thread-372391-1-1.html
