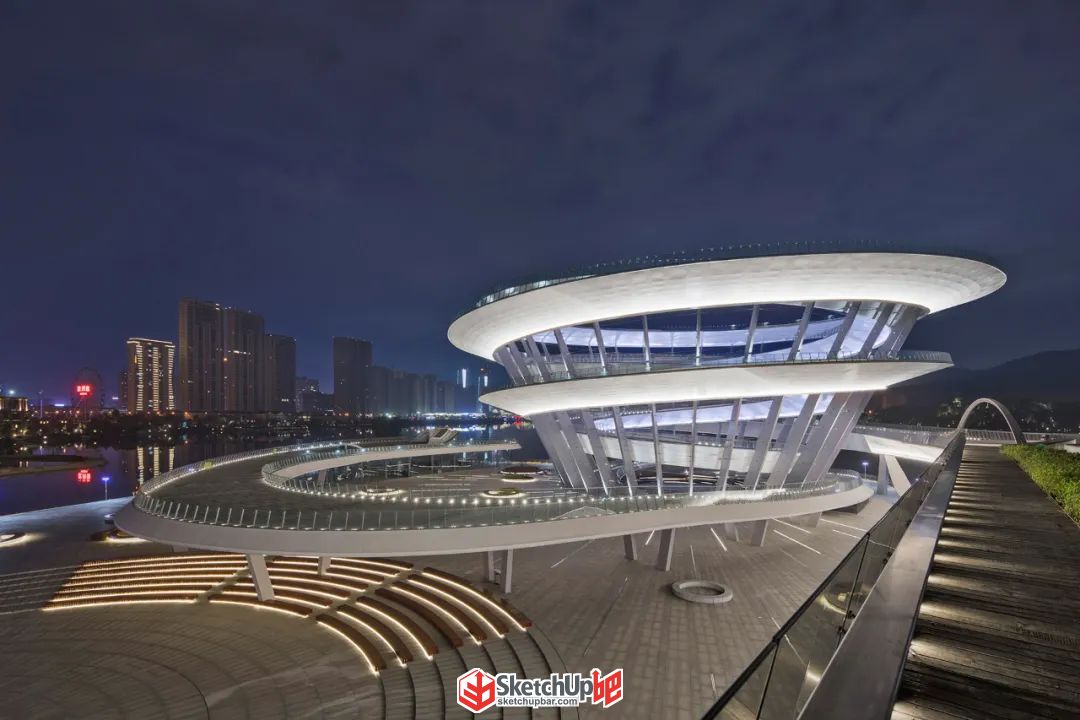

又到了公布懸賞作業的時候了 SketchUp建模梅溪湖雙螺旋觀景臺

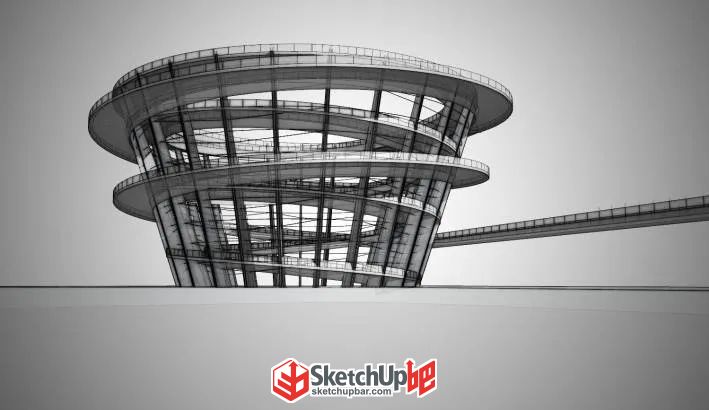

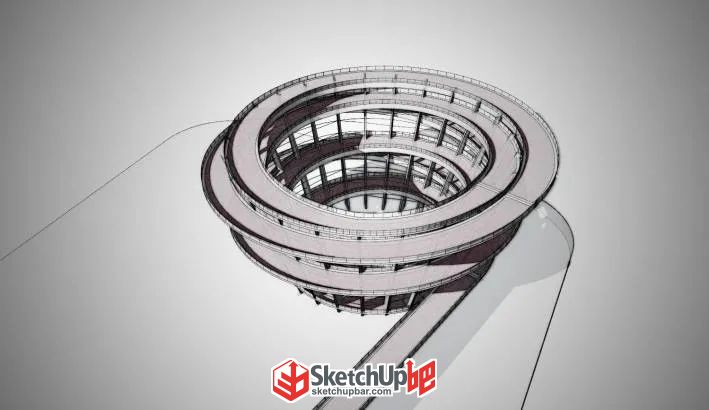

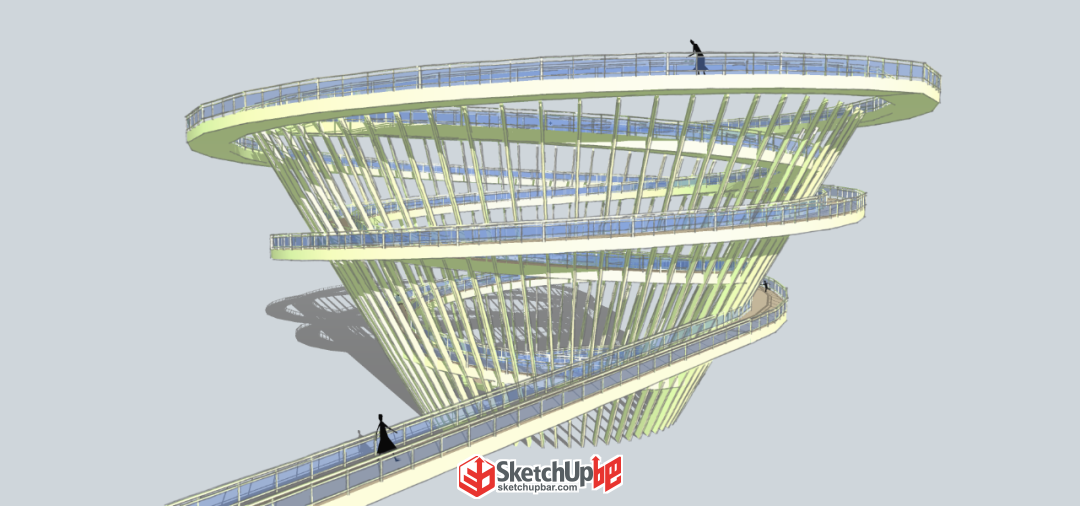

戳上圖了解懸賞活動△ 建模作品展示
具體該如何建模？ 一起來看看吧
一妹語音講解視頻教程 視頻錄制：瞬息千里 視頻配音：萬劍歸一 點擊此鏈接http://url.subar.me/gq482即可觀看完整視頻 除了小吧這一鍵生成的方法 下面還有3種方法呢

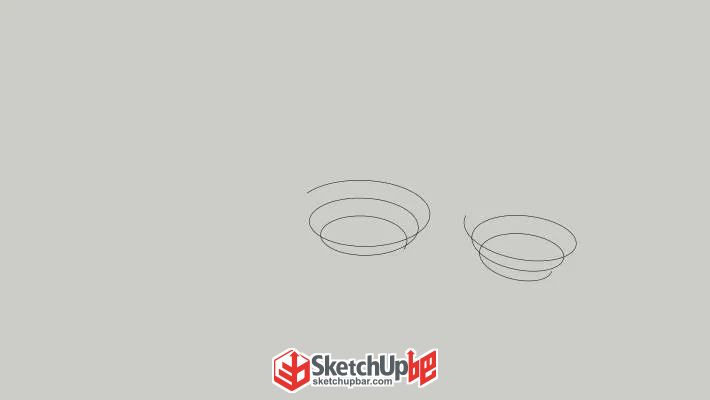

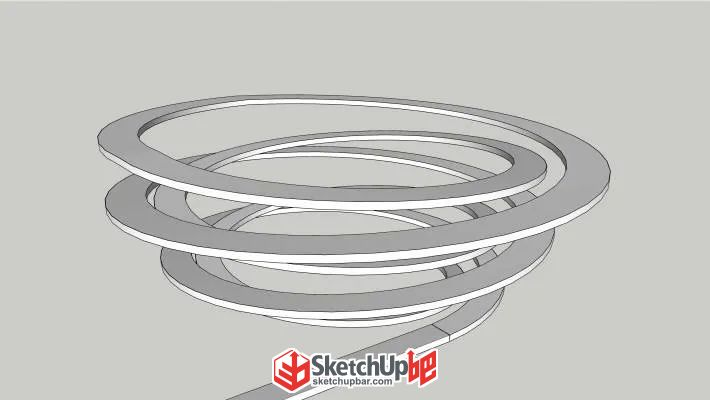

方法一 撒冷 1、畫一個螺旋線調整好參數，再?gòu)?fù)制一個縮小0.8倍，將兩個螺旋線連接。

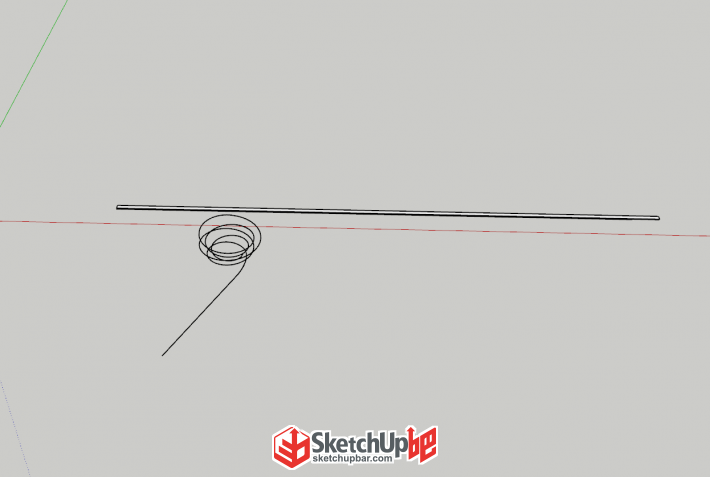

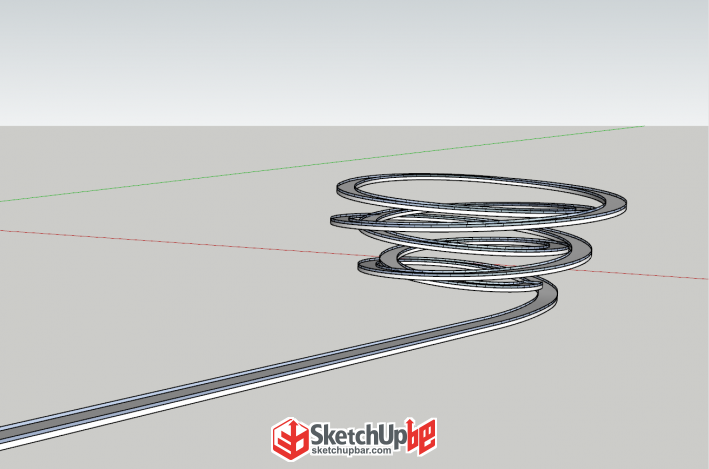

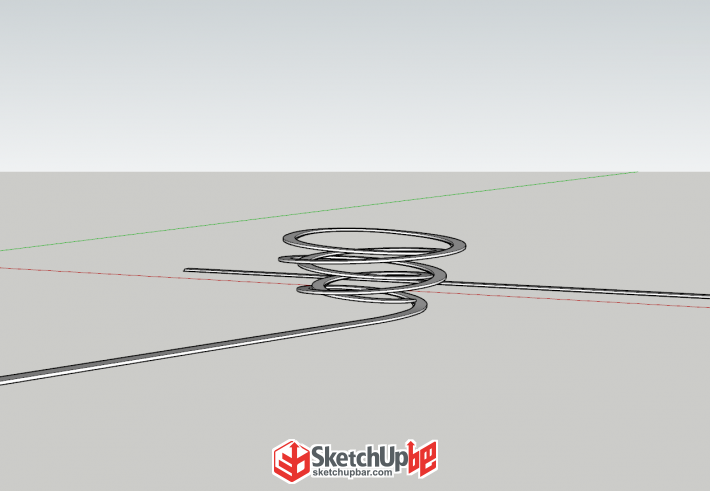

2、在旁邊畫一個矩形，調整好大小比例，打組，在旁邊畫一條平行于紅軸的線，形體彎曲（SUAPP編號118）。
3、提取螺旋坡表面的線，拉線成面（SUAPP編號156），得到護欄玻璃。

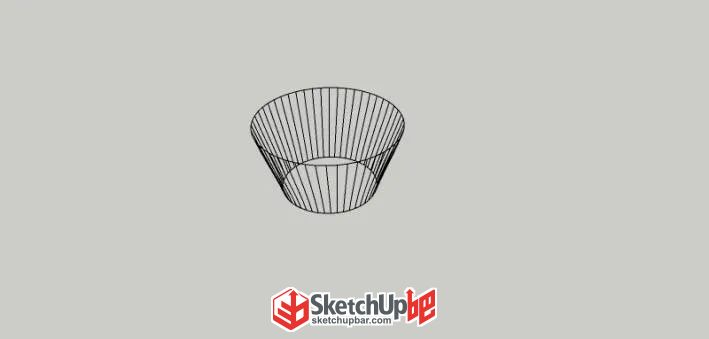

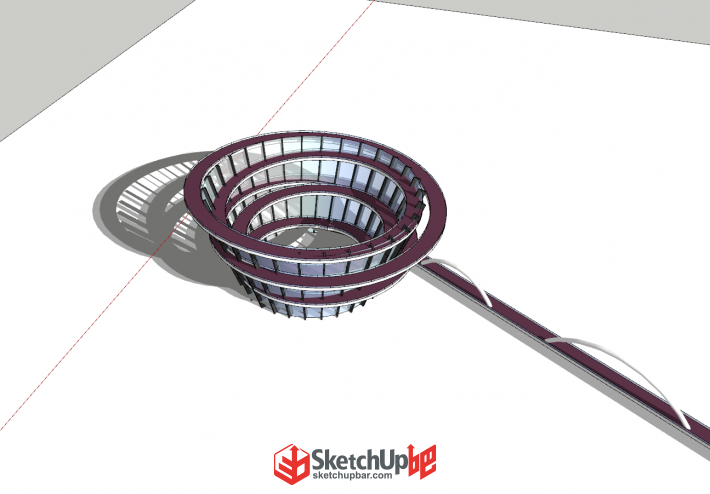

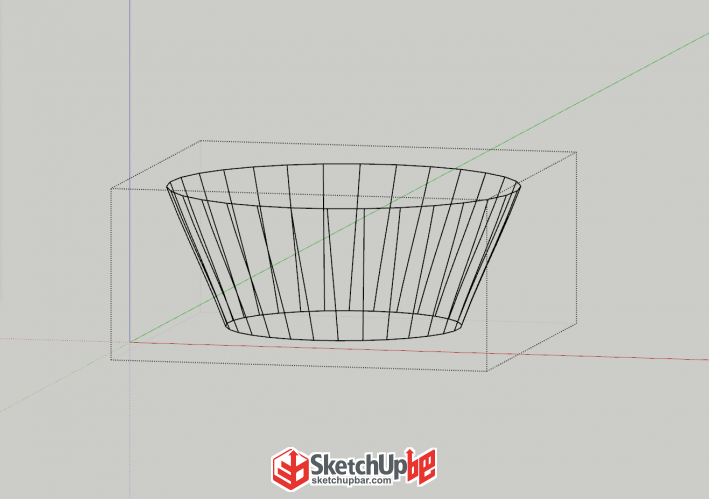

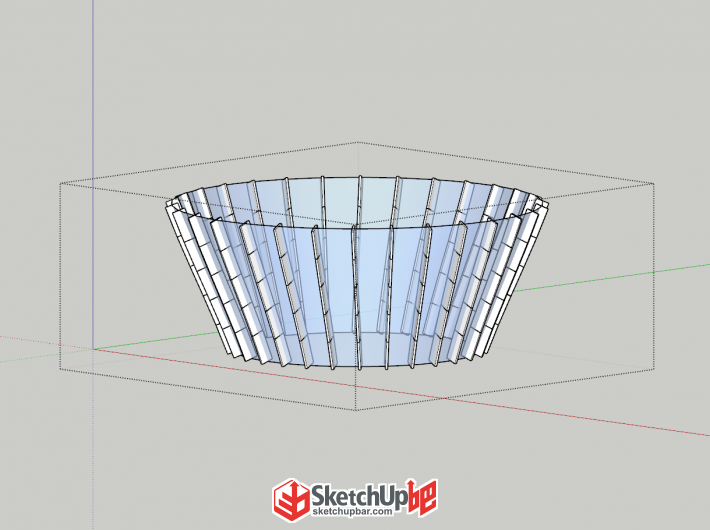

4、根據螺旋線的半徑和高畫兩個圓，曲線放樣（SUAPP編號427），提取豎向線，線轉方柱（SUAPP編號271），結合調整一下。

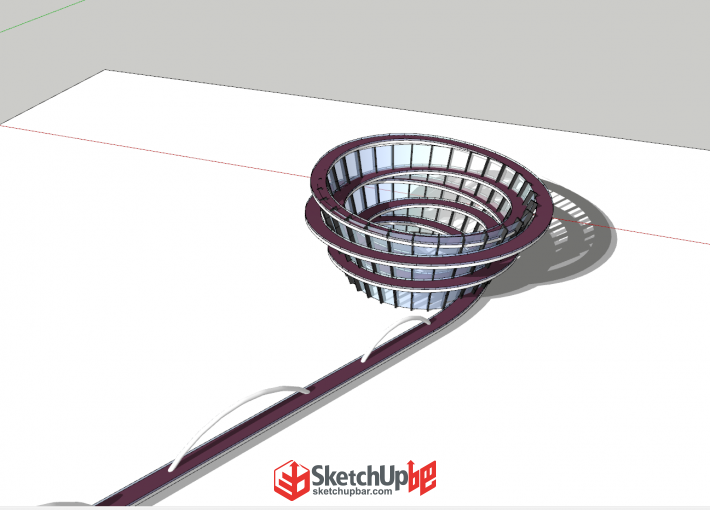

5、最后組合在一起就好了。
方法二 吳仁迪 1、建2個不同內徑圈圈，直接拉升得到結構線。

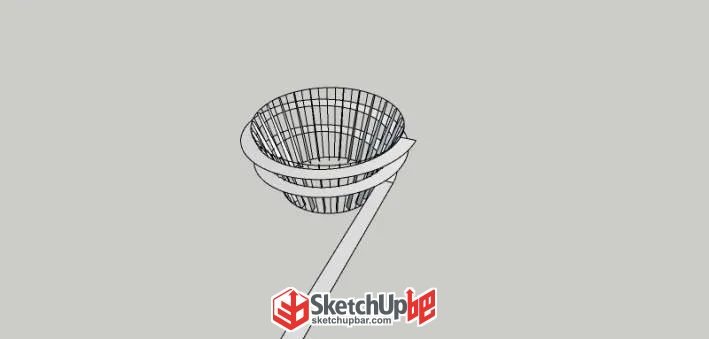

2、估摸著數量建出結構柱，環形陣列。

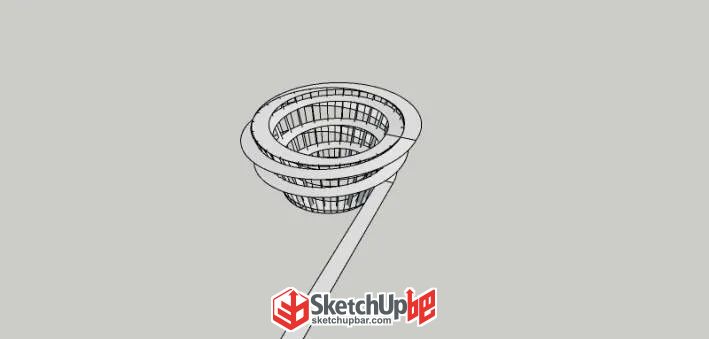

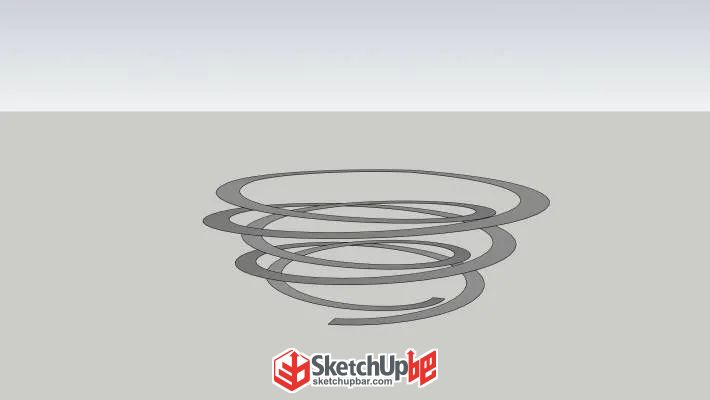

3、重點來了，螺旋坡道（SUAPP編號362），輸入內外徑+高度等數據生成外坡道。
4、同理生成內坡道。

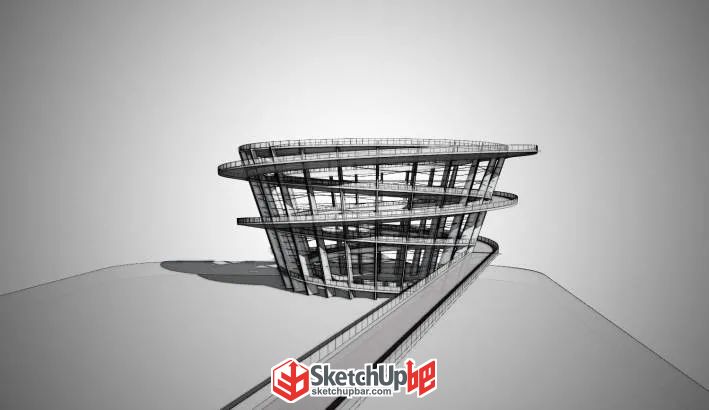

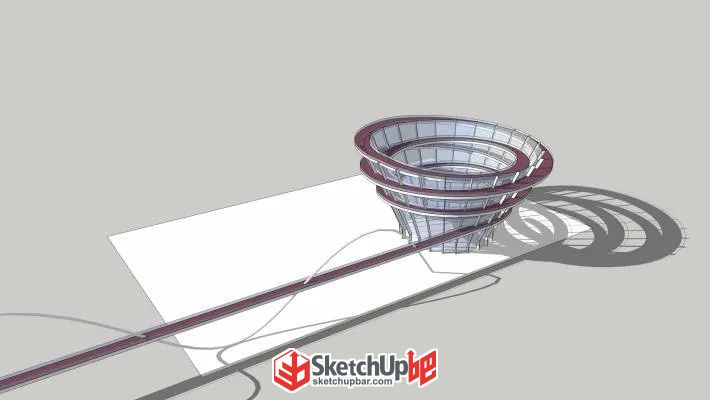

5、后面就簡單了+1點細節收尾。

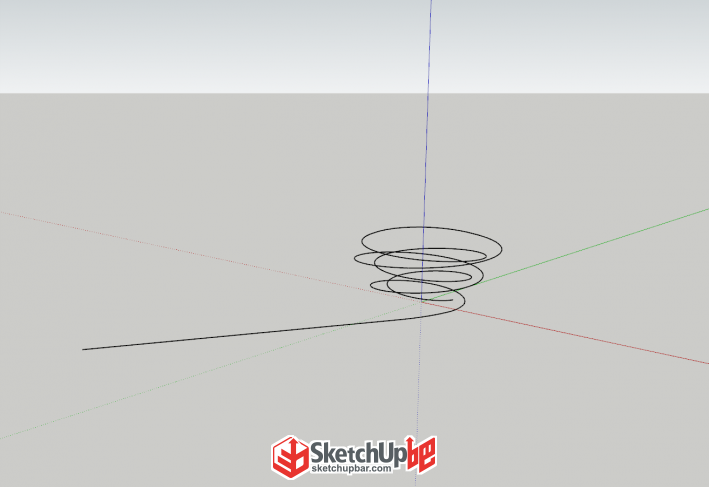

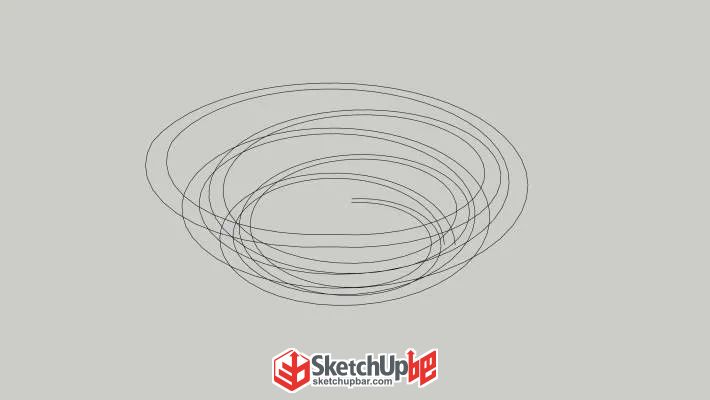

方法三 大魚吞舟 1.先用畫螺旋線畫一根，復制一根縮小到80％，旋轉半圈，用弧線將兩根連起來，成為一整根雙螺旋線。
雙螺旋觀景臺建模是不是很簡單呢 如有疑問歡迎留言討論 |
