今天要分享的是吧友慕幸村 在我們的SketchUp吧 分享他因工作所迫用SU建的 這個妖艷兒的孔雀燈教程！ ▼

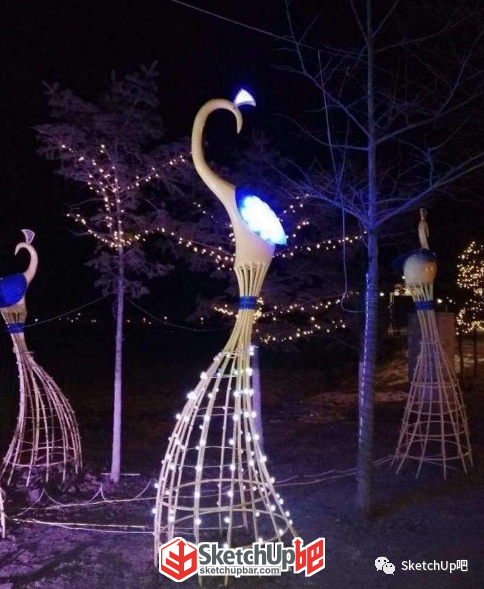

我們先來看看成品長啥樣！ ▼

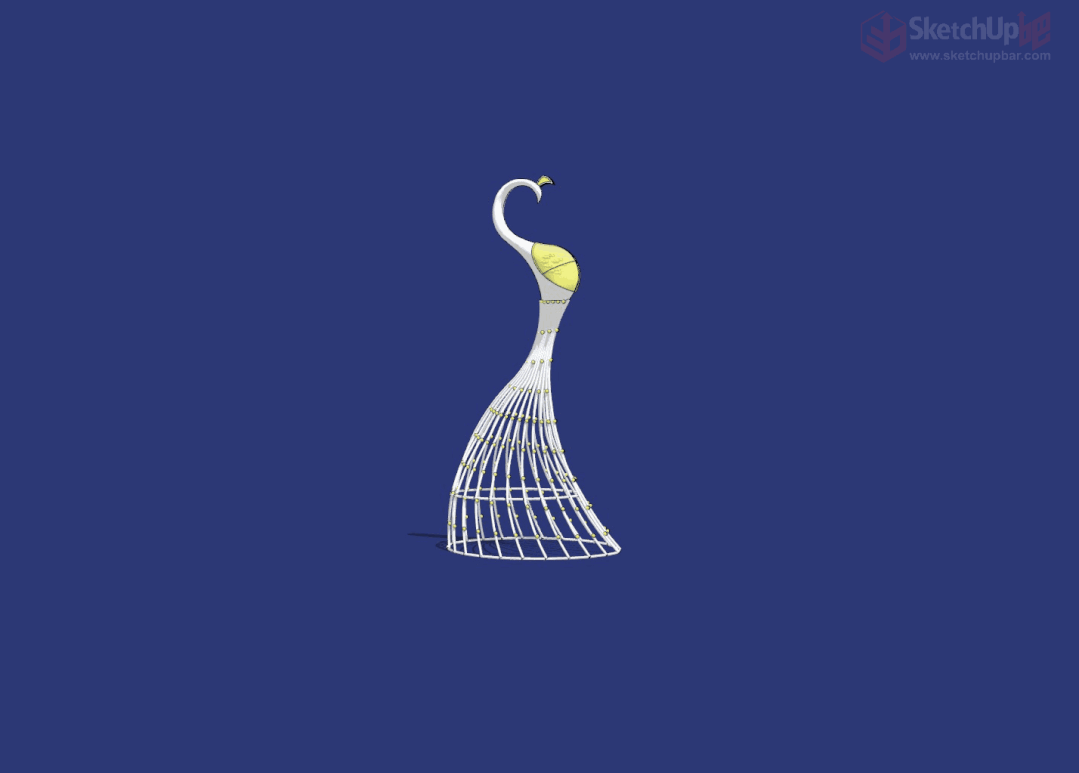

除了這種旋轉展示的 還有這種多重分身效果 甲方看到肯定很高興~
-文末送模型- 具體步驟 1.建這個燈燈要先在CAD中描它的輪廓，如果你對SU很熟練，直接在SU里描邊也是OK的~

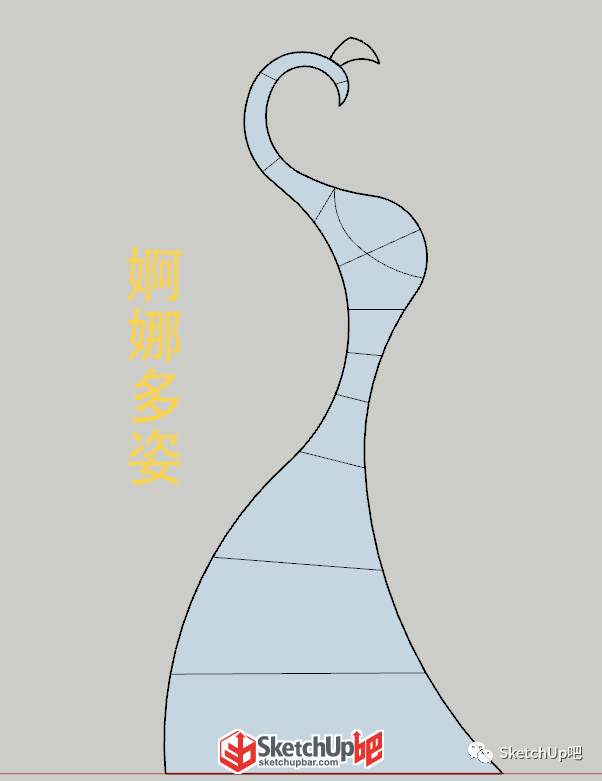

2.輪廓有了就封面，根據曲線寬度變化劃分為不同段數

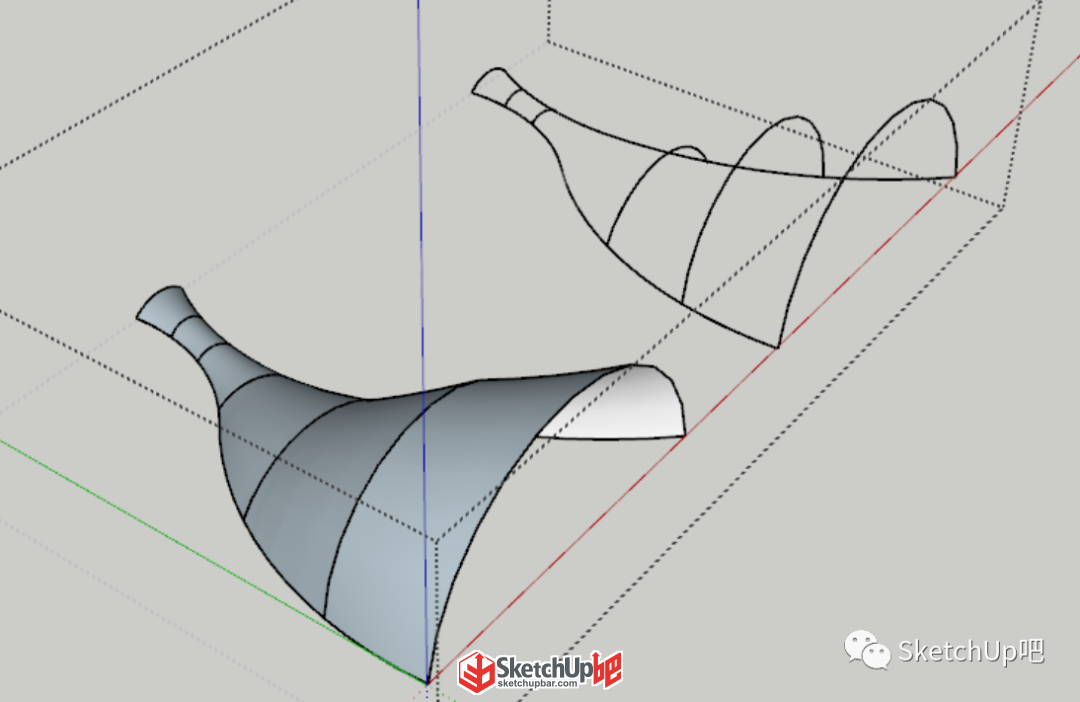

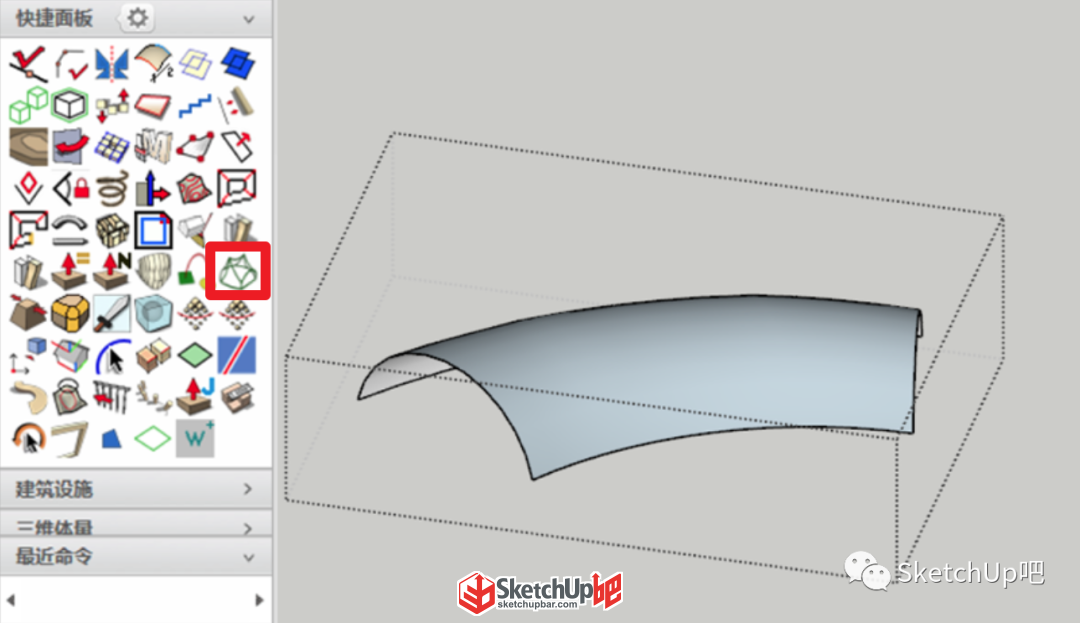

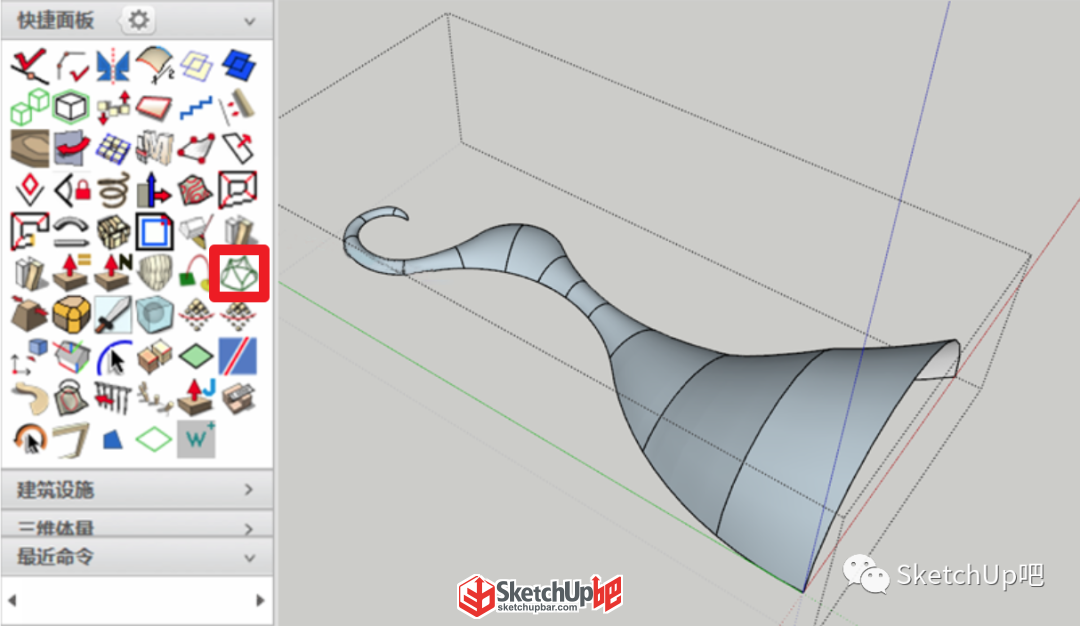

3.選取其中一段，側面繪制半圓弧線并設置為固定段數多段線，再用輪廓放樣(SUAPP編號427)做出曲面，其他部分也是同樣的操作 注意：側面邊界線都要拆分為均等的固定段數多段線！

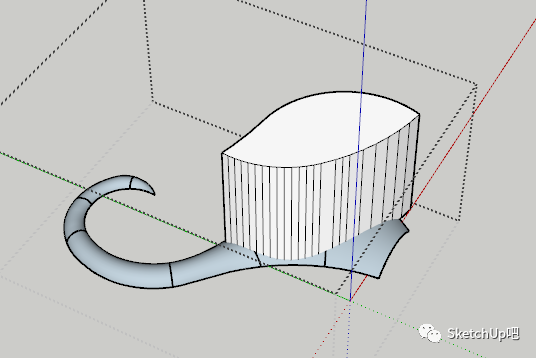

4.孔雀撲棱的翅膀部分用模型交錯出輪廓，然后再用加厚推拉(SUAPP編號94)做出翅膀

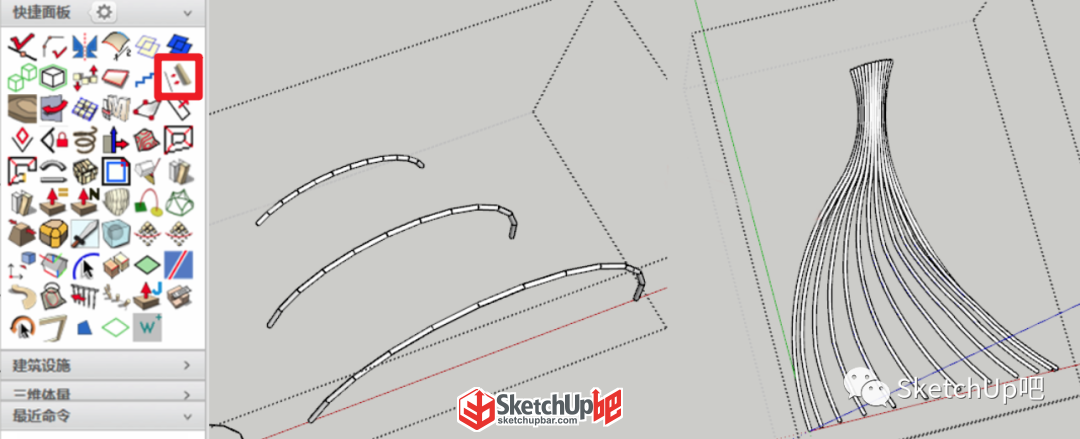

5.孔雀下半身金屬圓管部分將幾條邊界線和橫向輪廓線提取出來備用

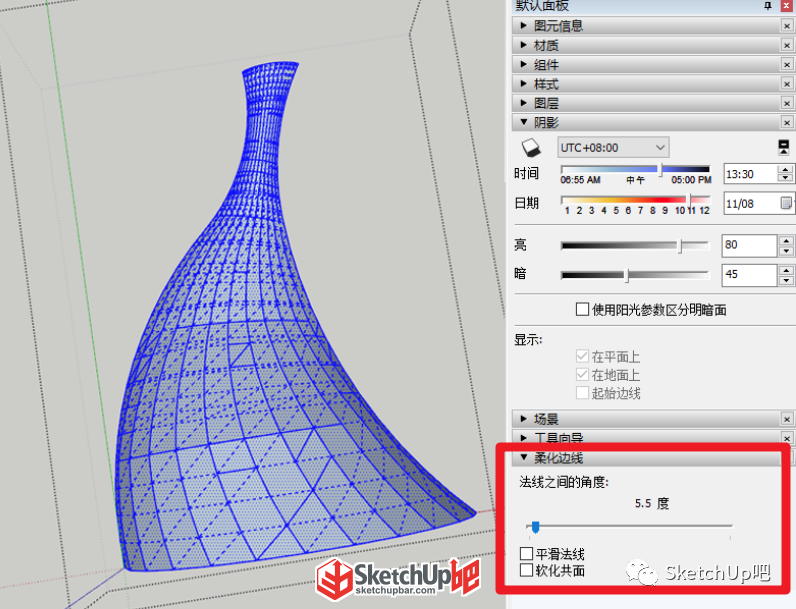

6.接著提取縱向金屬管邊線，打開柔化邊線工具條，取消勾選平滑法線和軟化共面，柔化度數減少，柔化邊線盡量不要實線化以便后續選擇

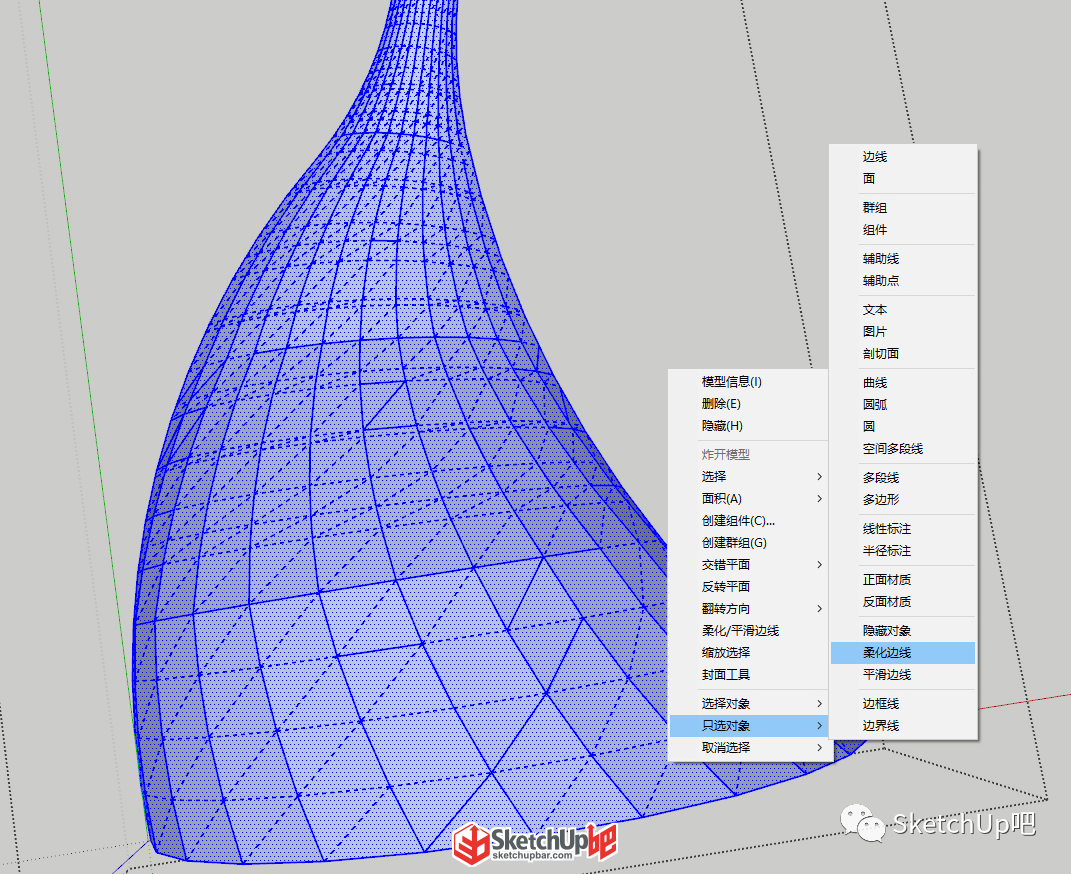

7.點擊增強選擇工具(SUAPP編號3)全選后右鍵只選對象——柔化邊線，刪除

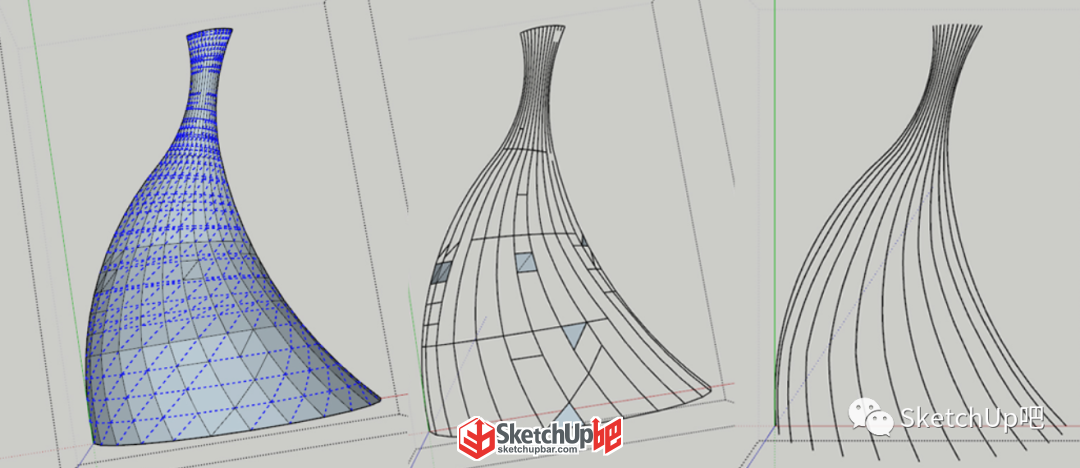

8.多余的橫向線及面也刪除，僅?？v向線，并將縱向結構線轉化為統一的固定段數多段線，這里設置的50段

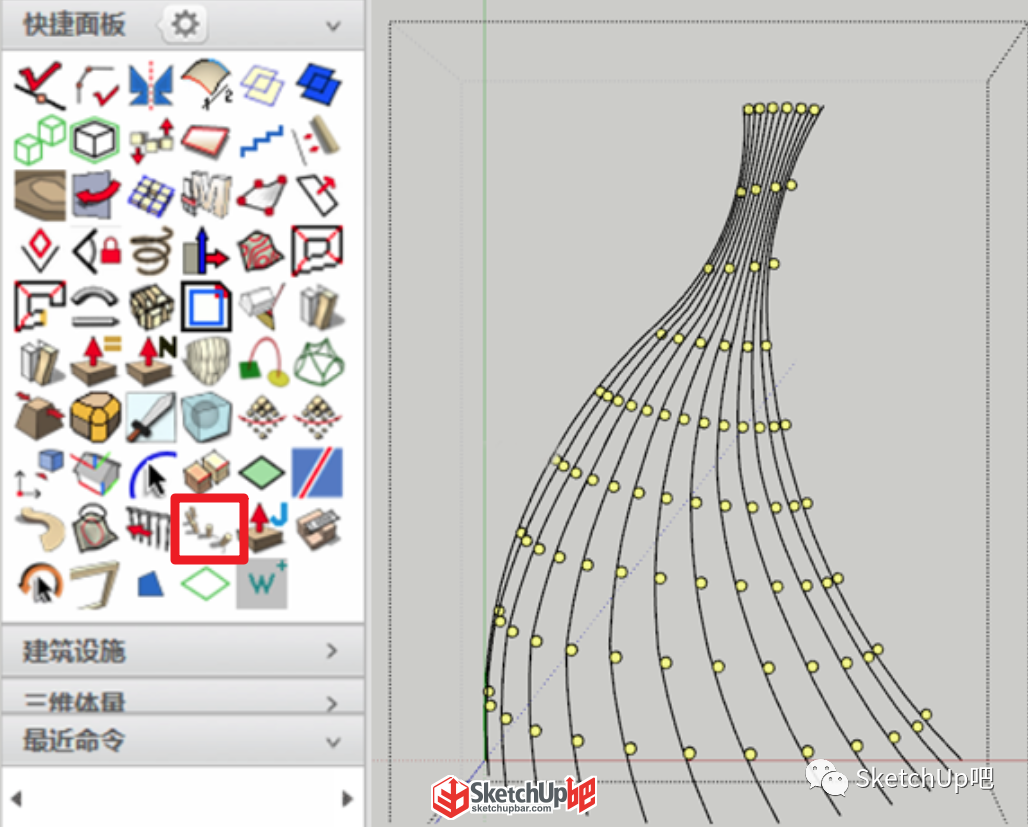

9.制作一個小燈泡后用間距陣列將小燈泡陣列出來，然后用線轉圓柱(SUAPP編號148)將線制作成金屬管

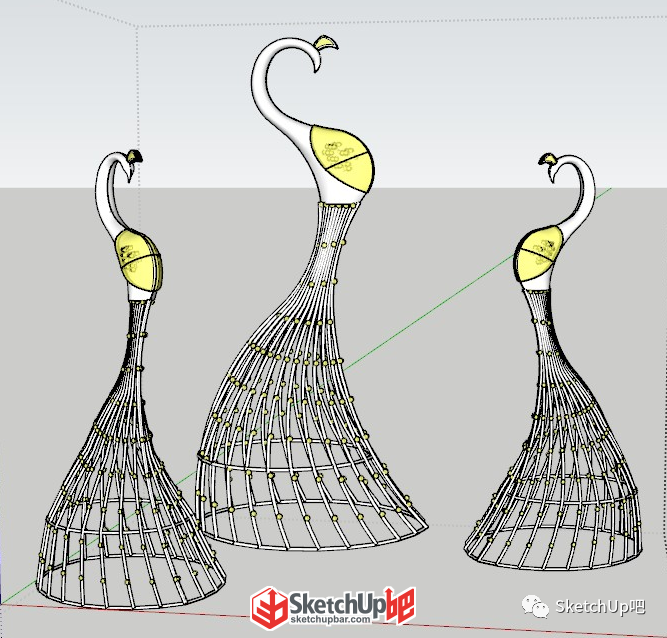

10.最后再組合億下就ojbk了！
