來啦來啦 又是禿頭愉快的一天 看看今天是誰這么幸運 讓小吧來建模呢！ 主角閃亮登場 ▼

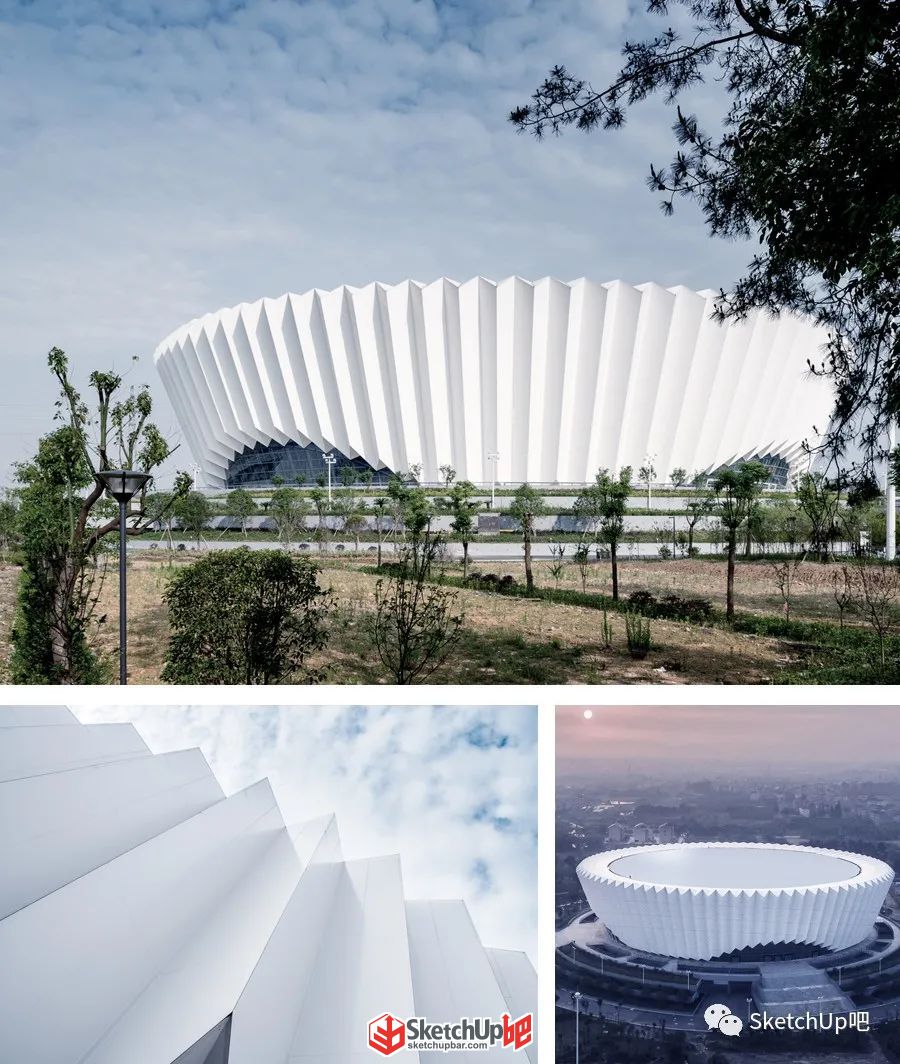

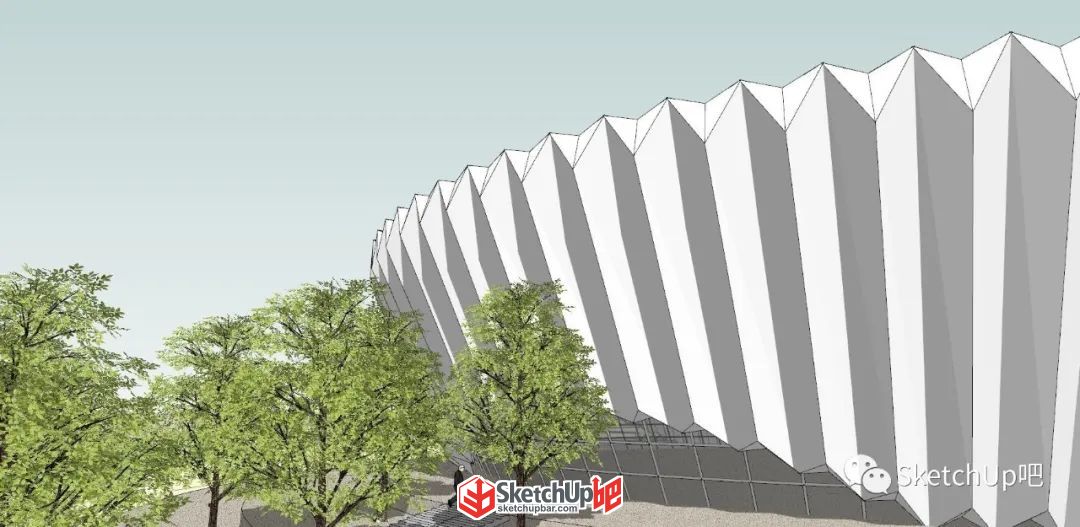

這是東陽市體育中心 褶皺的表皮看上去就很想捏 據說這個造型來源于扇子 嘿，還真有那么點意思了 ▼
辣么我們應該怎樣捏咧？ 別著急，小吧馬上奉上教程

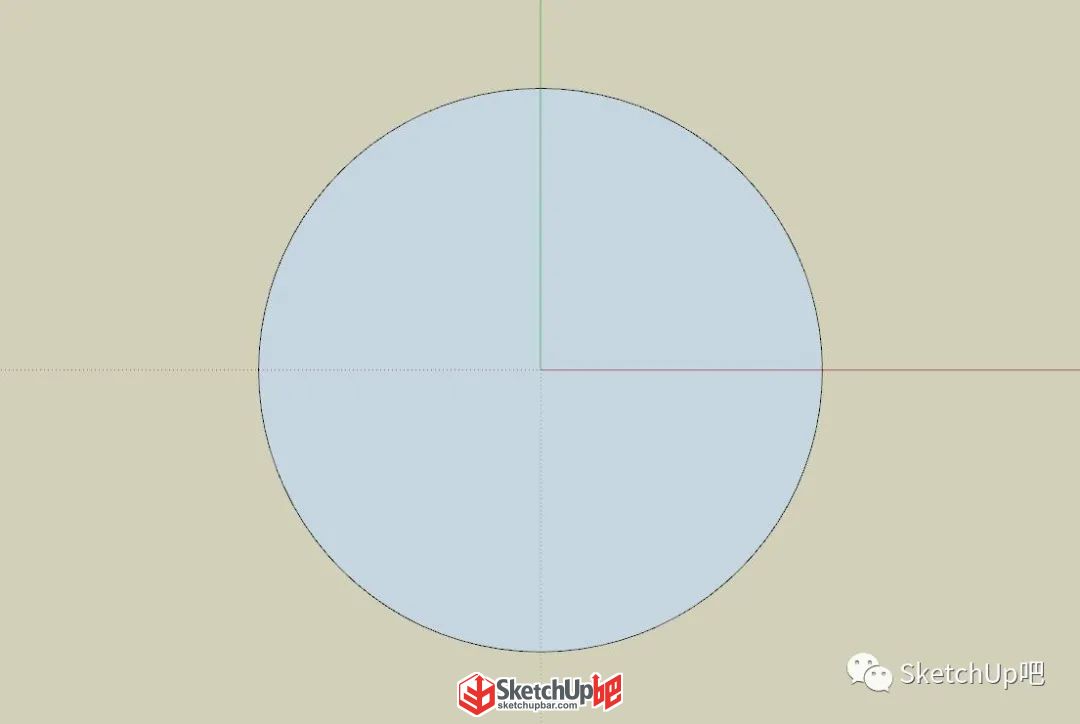

圖文教程 01外圈 使用鼠標手勢調出圓形命令，先繪制一個圓，邊數就是褶皺的數量。

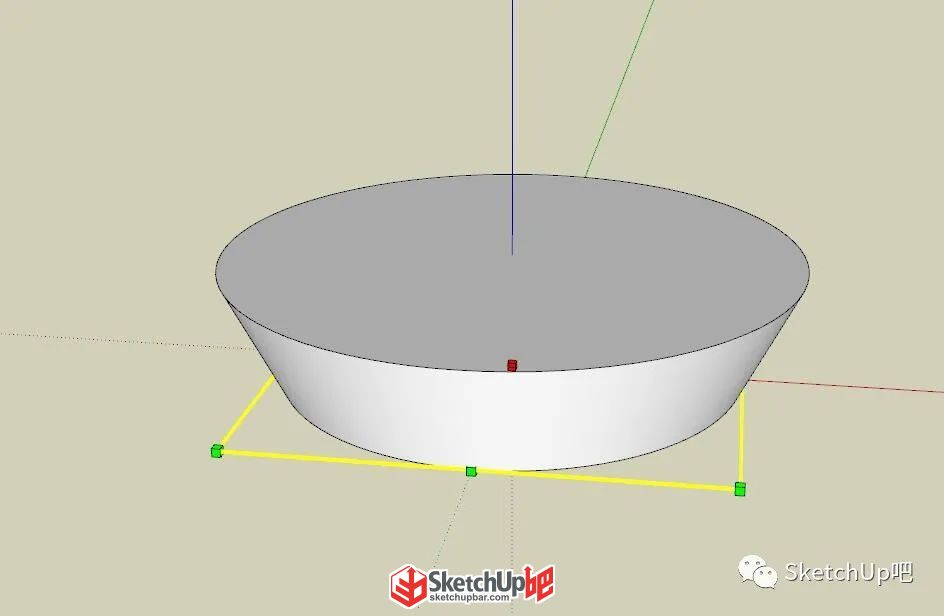

繼續使用鼠標手勢調出推拉命令，給個高度，直接使用縮放工具將圓柱下面進行中心縮放。

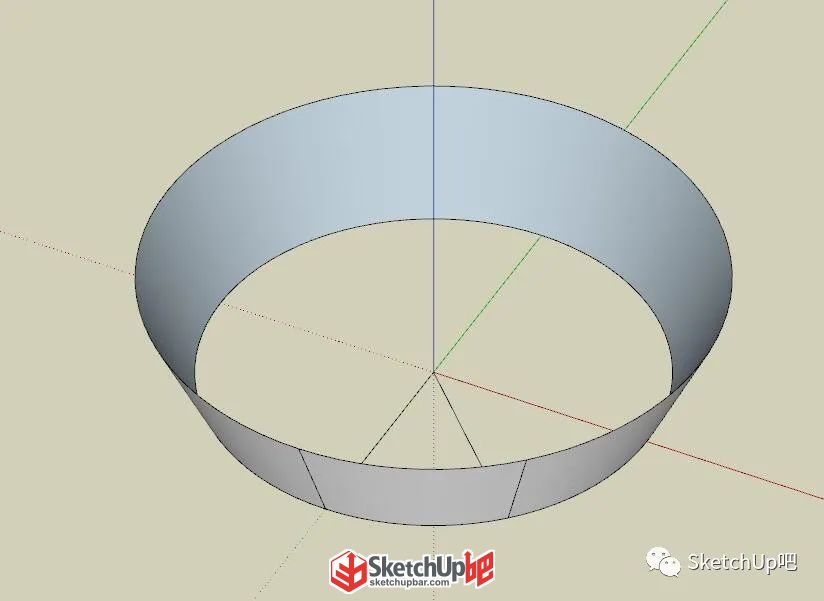

繪制一根參考線，然后將圓柱復制一份。 表皮部分可以劃分成8組相同的組合，我們只需要做一組就可以了，用直線工具對圓環進行劃分。
劃分好之后把其余部分刪除，然后將面的柔化值調到0，調出結構線。

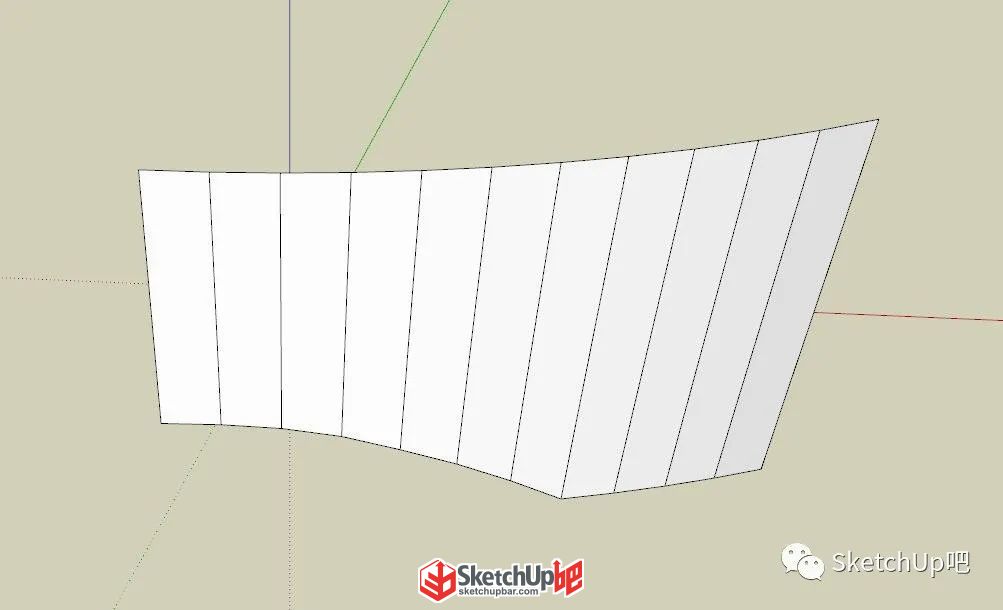

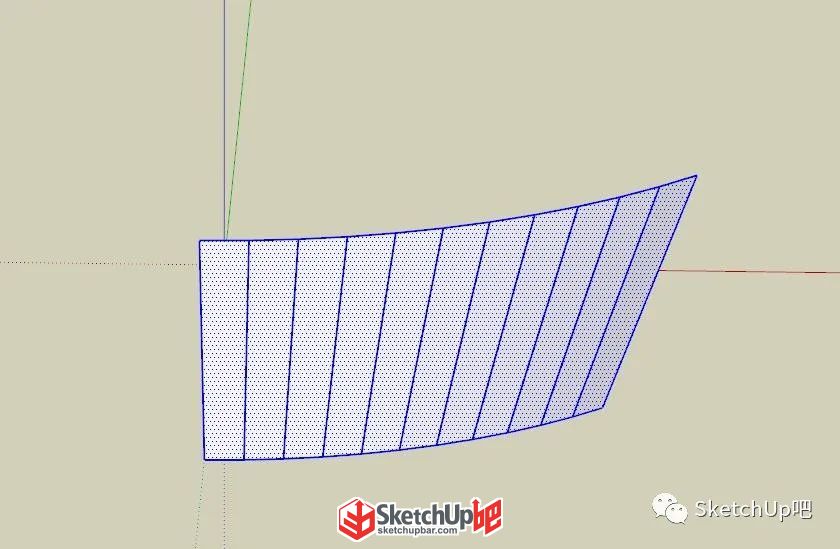

立面上能看出有一部分是弧形的走向，需要處理一下，參考弧線的走線，在表面上用直線繪制出切割線，這樣可以保證每個面都是四邊面。

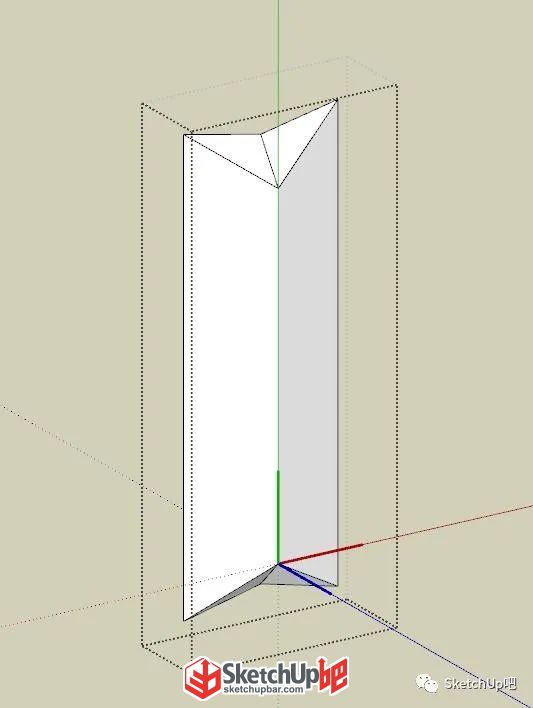

面就準備好了，接著來做如下圖一樣的褶皺組件，坐標的設置如下圖。

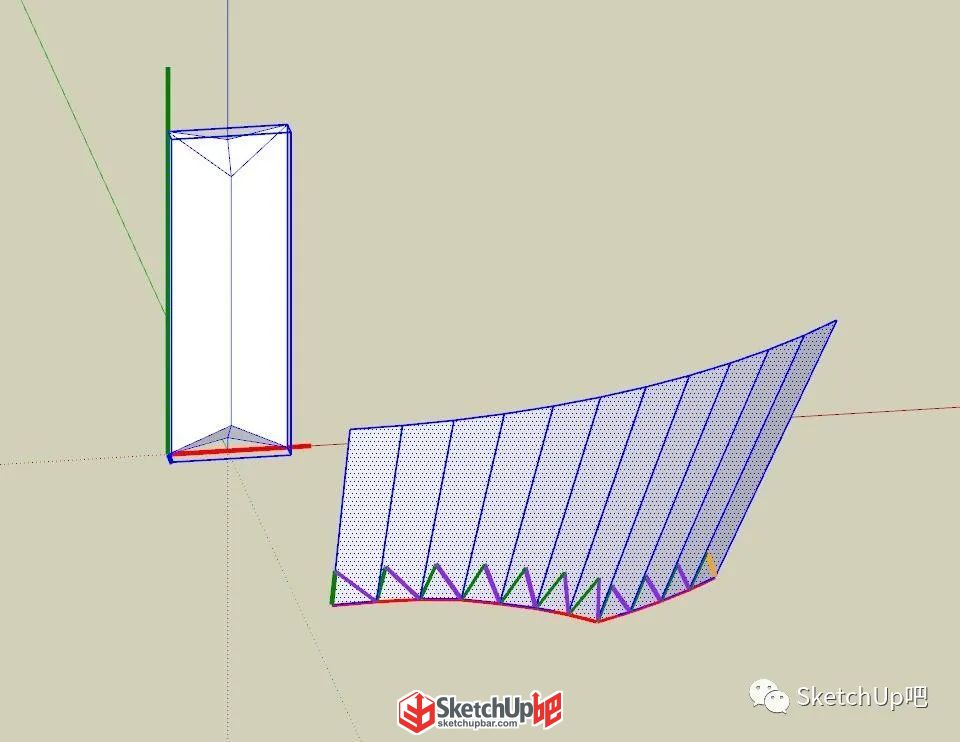

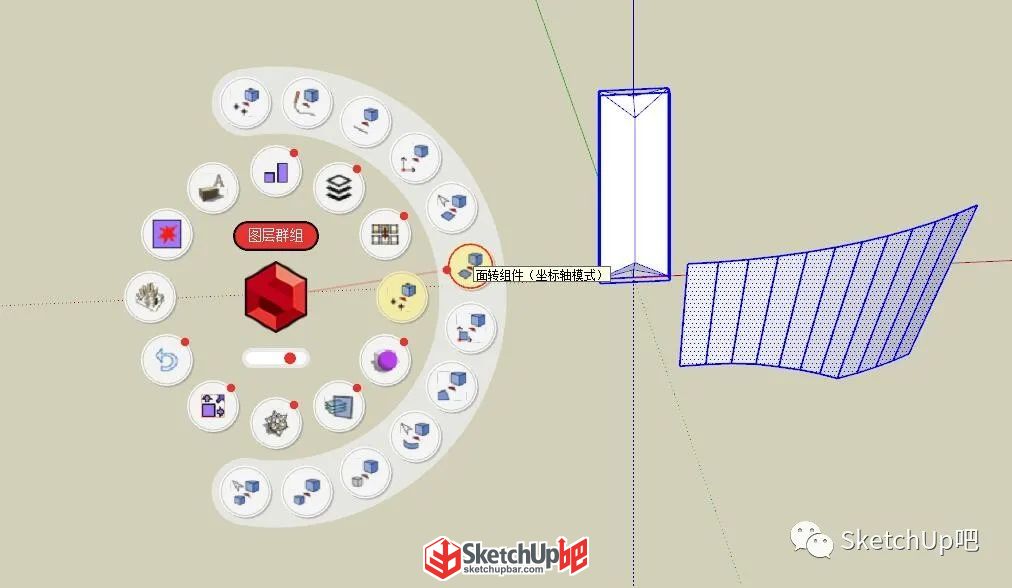

使用【批轉組件】（SUAPP編號242）里的面轉組件（坐標軸模式）來制作。
注意調整坐標和組件坐標統一。

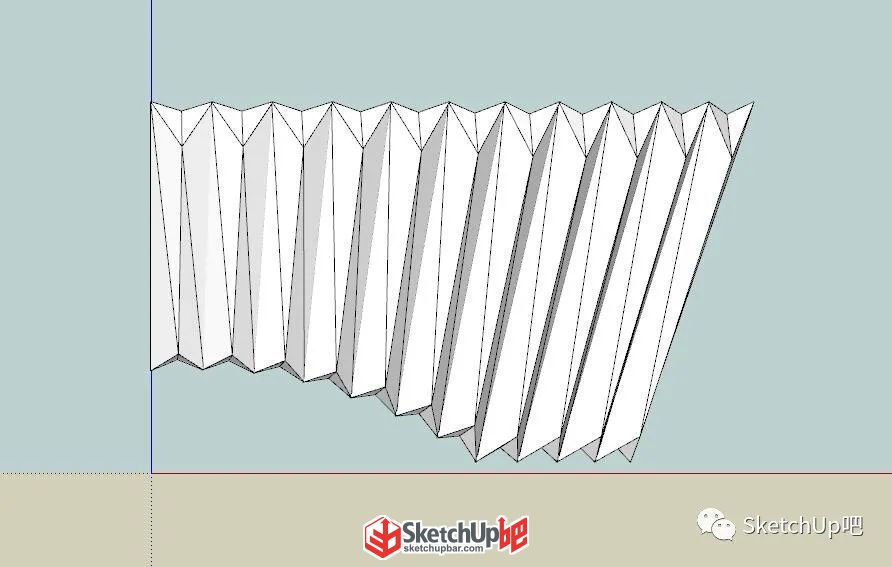

這樣一組褶皺表皮就做好了。

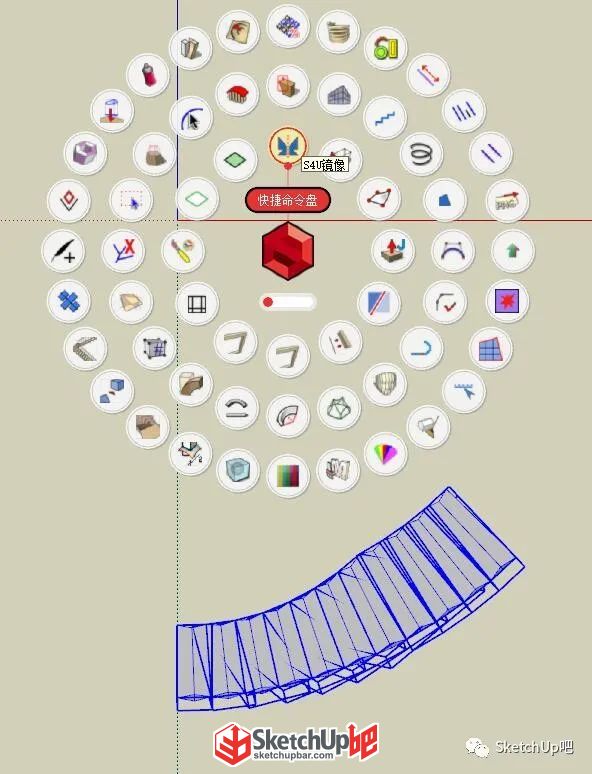

然后將這一組褶皺鏡像復制一份，

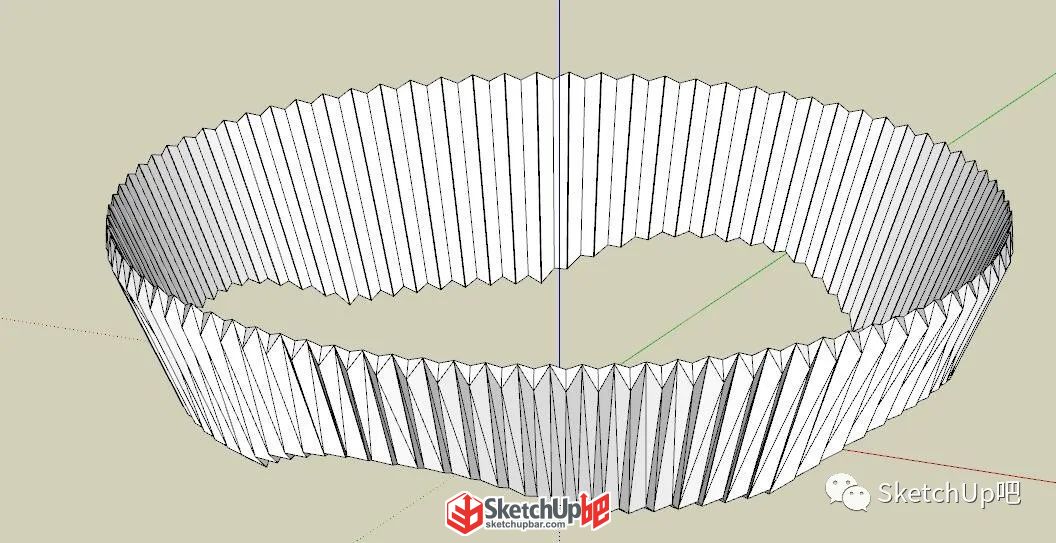

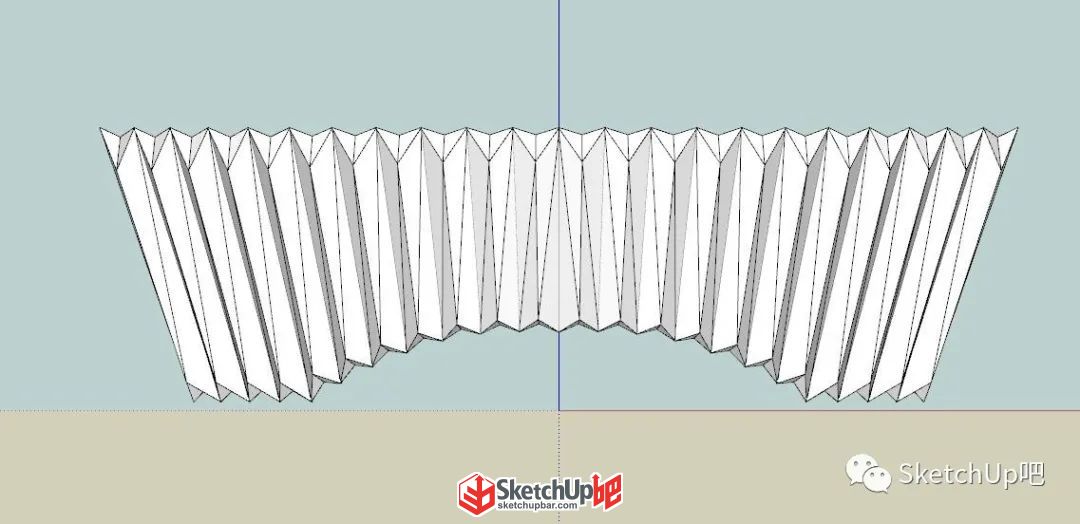

做出來的效果。

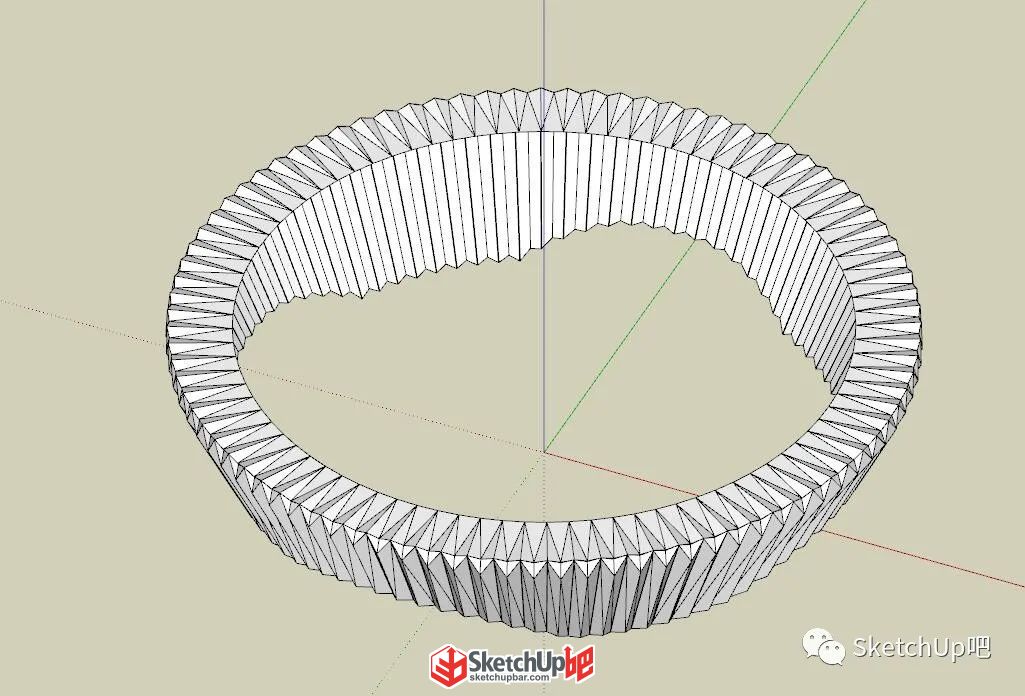

再進行旋轉復制，完成一整圈。

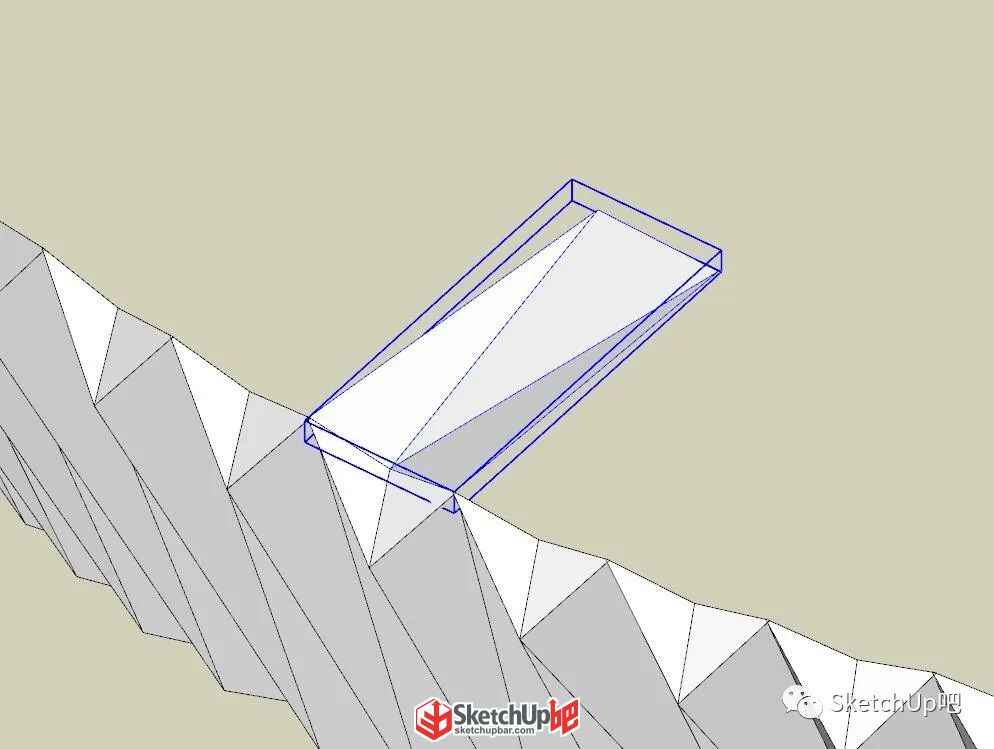

02頂部 接著來做頂部，頂部是由外部一圈褶皺和內部一個圓構成的。 先畫褶皺，只需要畫一個，剩下的旋轉復制就可以了。

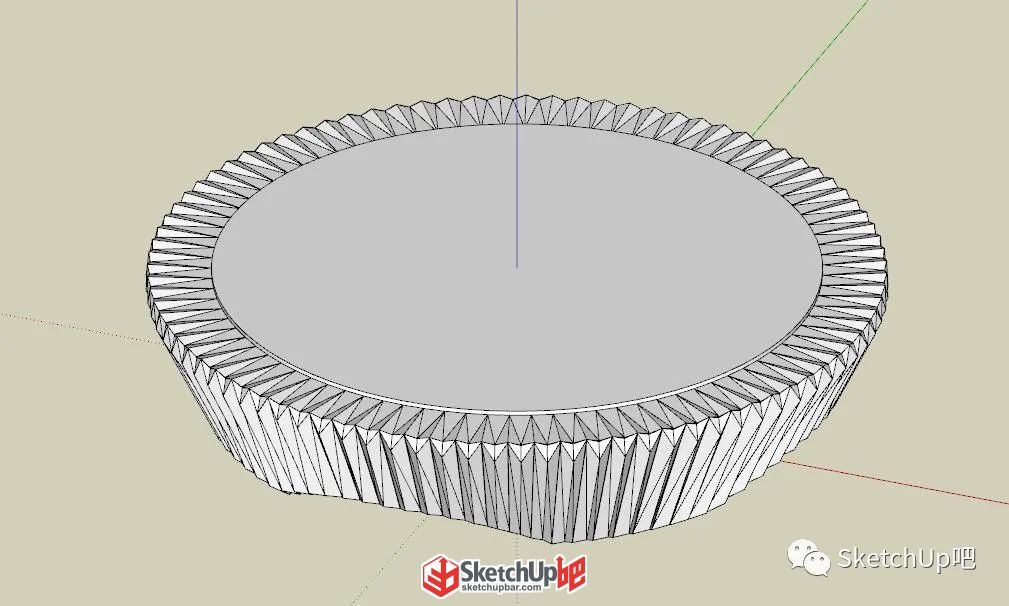

再畫出頂部的圓。

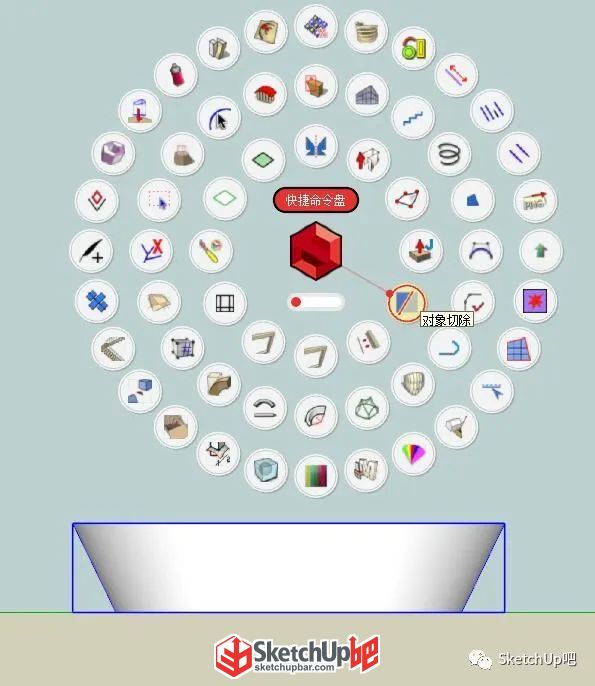

03內墻 接著來做內部的玻璃幕墻，只需要做四分之一就可以了。 使用【對象切割】（SUAPP編號298）里的對象切除來切割。

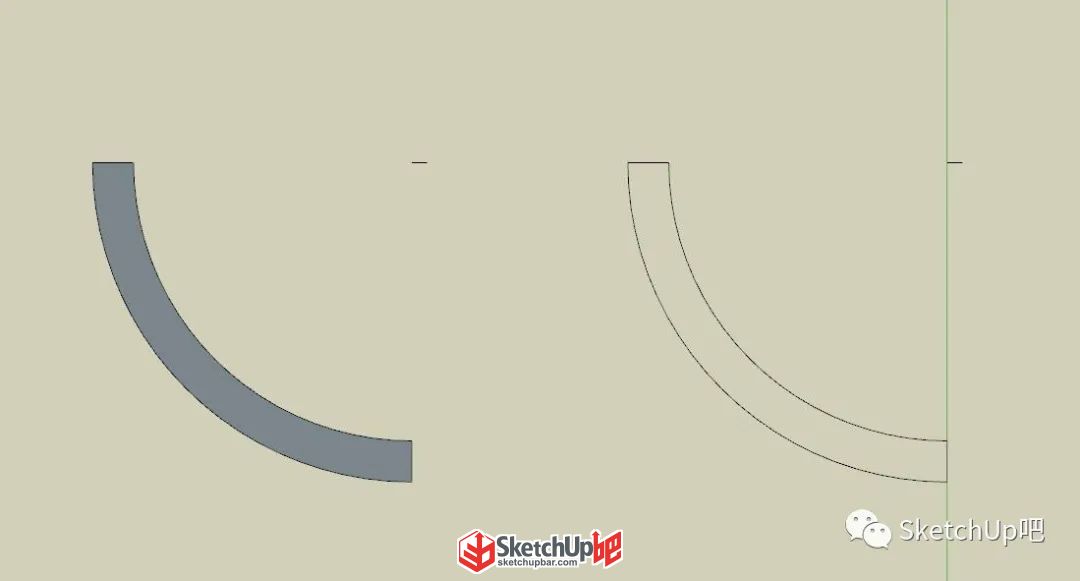

再整體復制一份出來。其中一份刪除面，只留輪廓線。

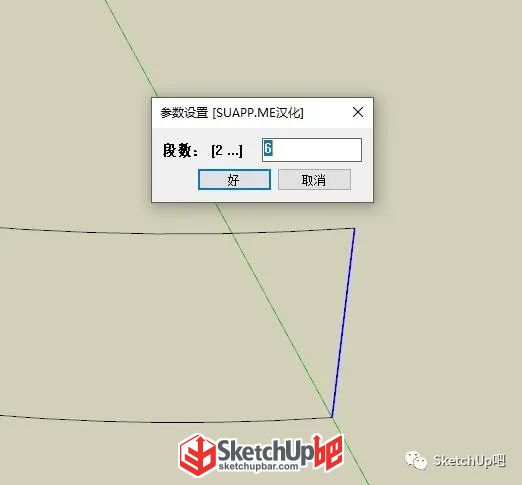

然后將線轉換為固定段數多段線。

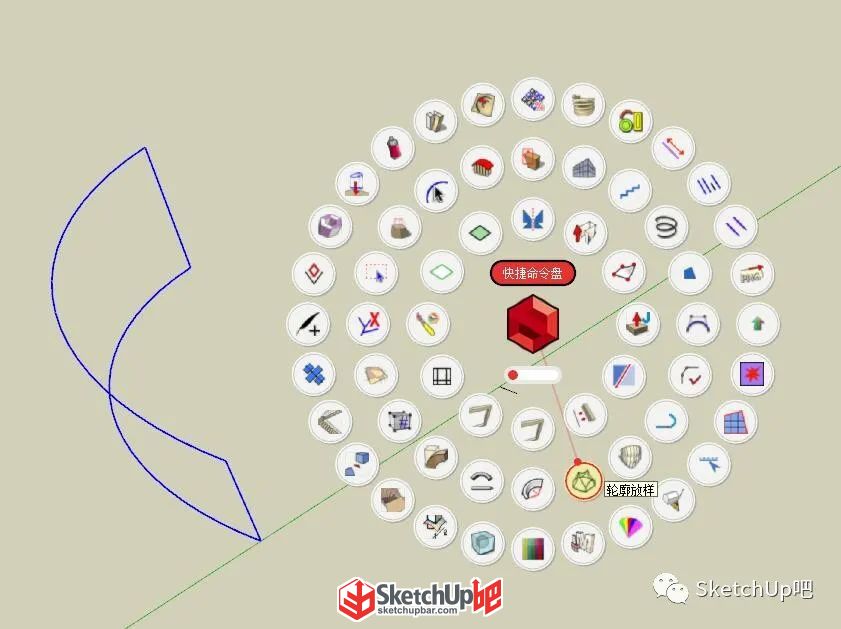

使用【曲線放樣】（SUAPP編號427）中的輪廓放樣得到結構線。

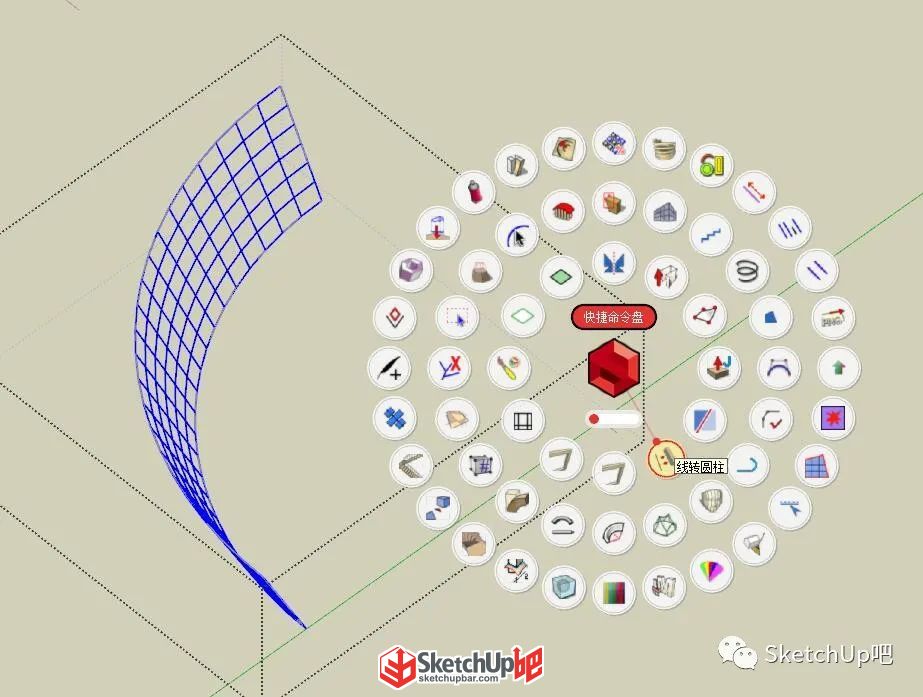

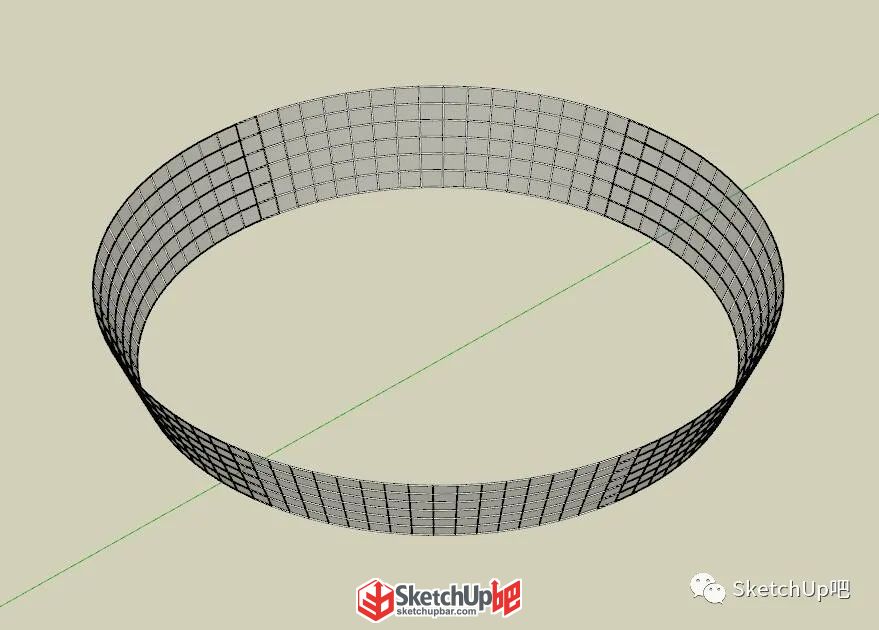

然后將結構線使用【線轉圓柱】（SUAPP編號148）轉化成圓柱。

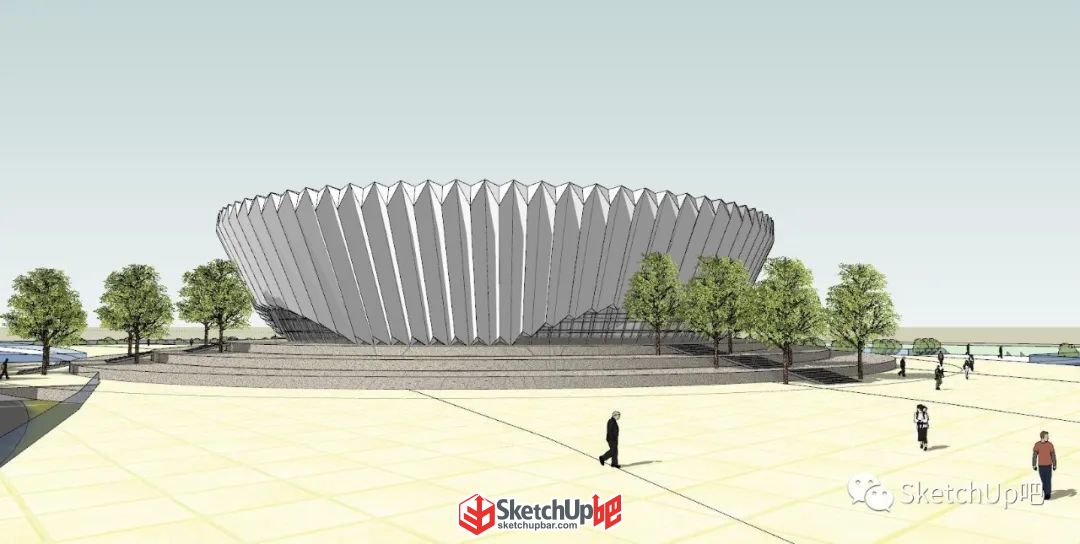

最后根據參考線的位置，將各部分對齊就可以了。

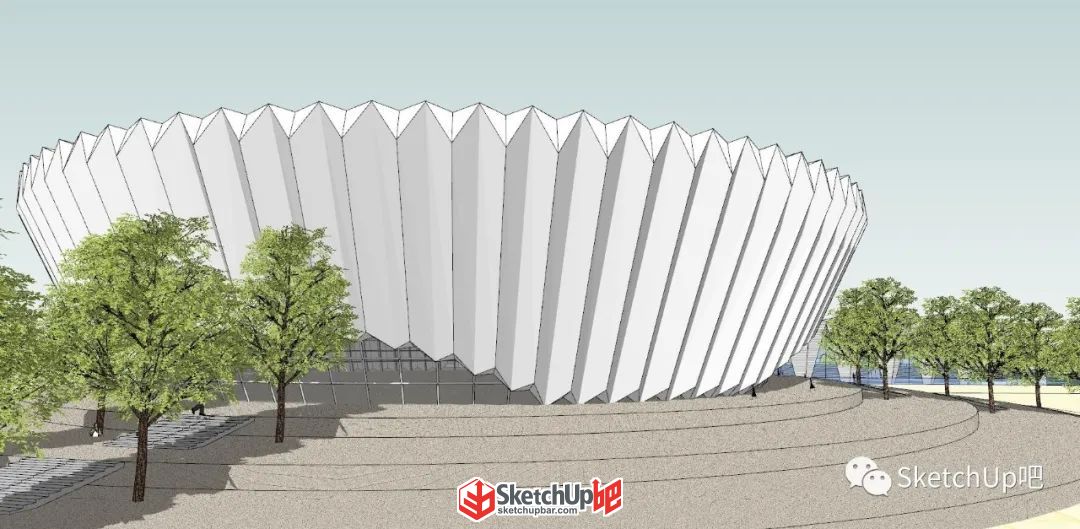

怎么樣，學會這個造型的建模了嗎？ 完整帶字幕語音講解視頻 請點擊下方鏈接 或者復制下方網址進入
