優秀的小吧又來教大伙建模啦！

這次要做什么呢？

看下面

▼

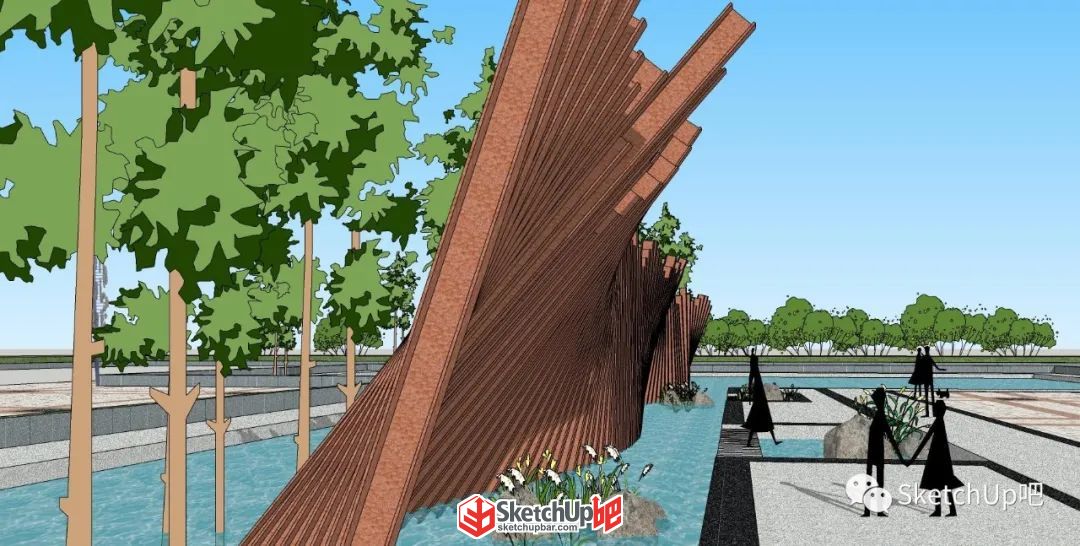

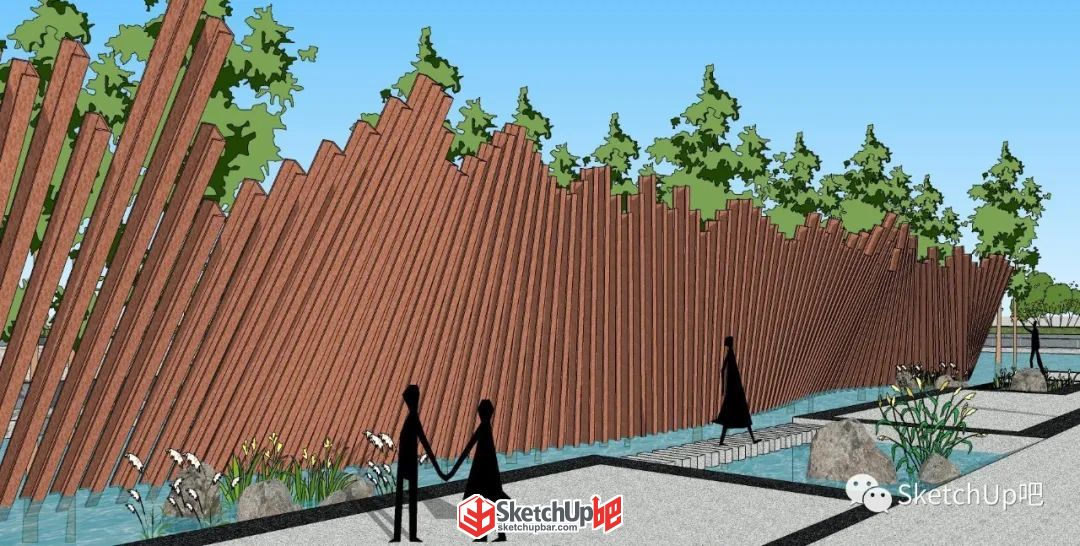

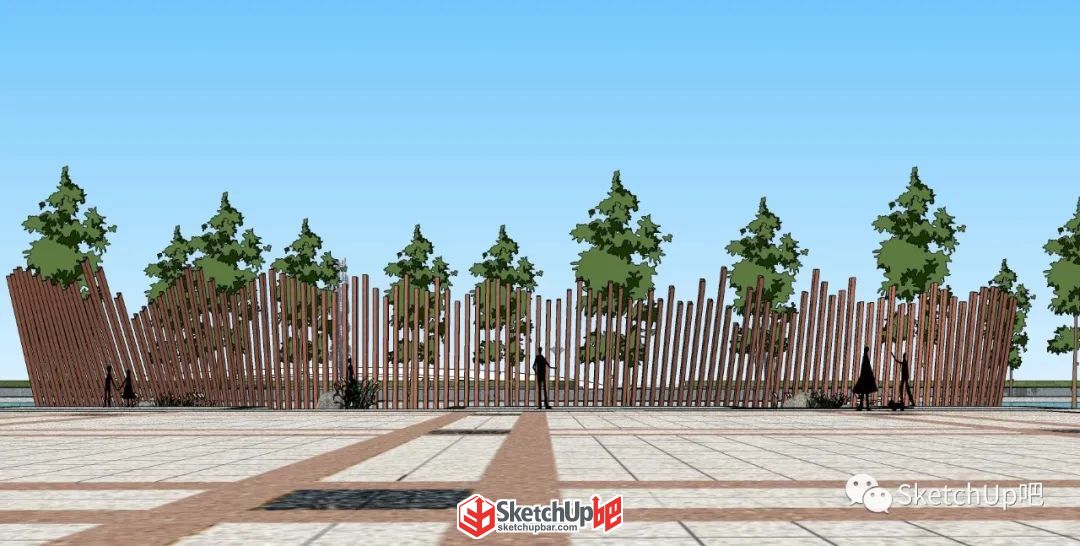

這樣的曲面景墻還是比較典型的，學會它，基本可以搞定大部分類似的建模，來看教程吧！

完整帶字幕語音講解視頻地址

www.mgcxq.cn/ke/282

圖文教程

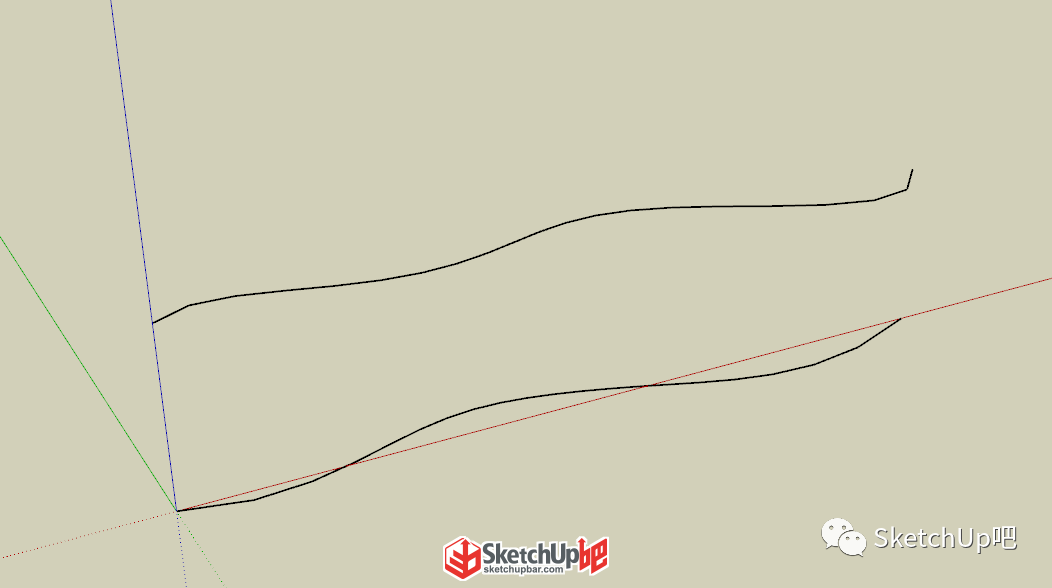

【貝茲曲線】（SUAPP編號96）繪制上下兩條輪廓線。

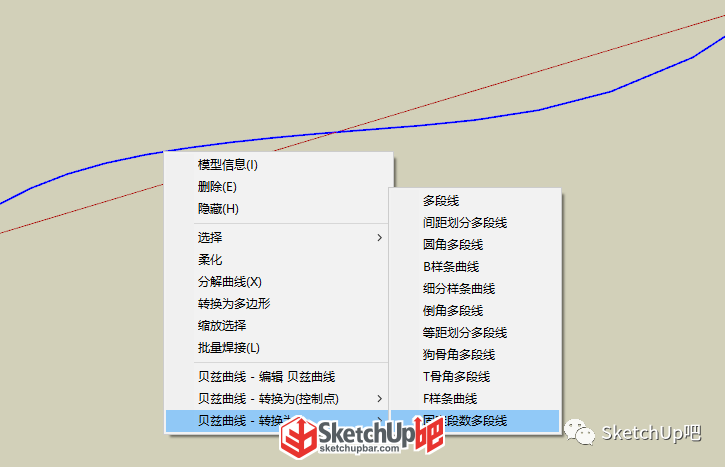

分別轉換為固定段數多段線，數值統一，這里的數值將直接影響到立柱的數量。

修改段數為1，使豎向上沒有分段，在幾何體中選擇僅生成表面縱向線。

大體的樣子有了，接著來處理頂部不規則的凸起。

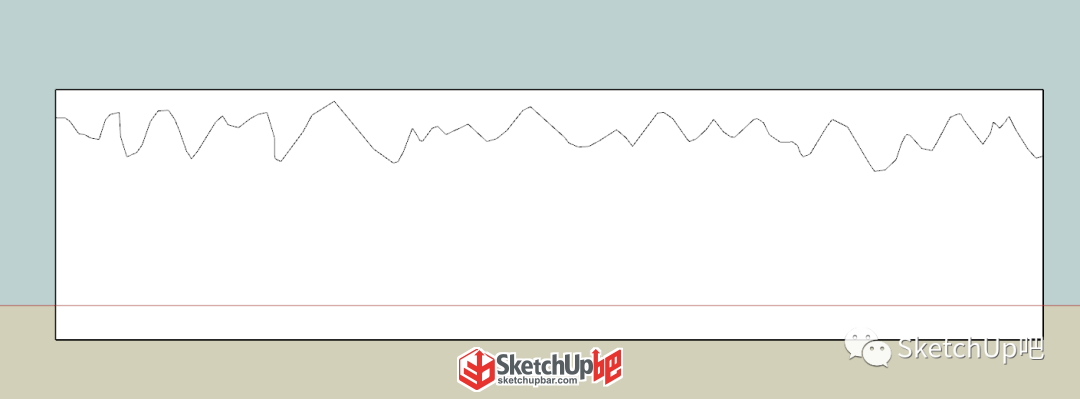

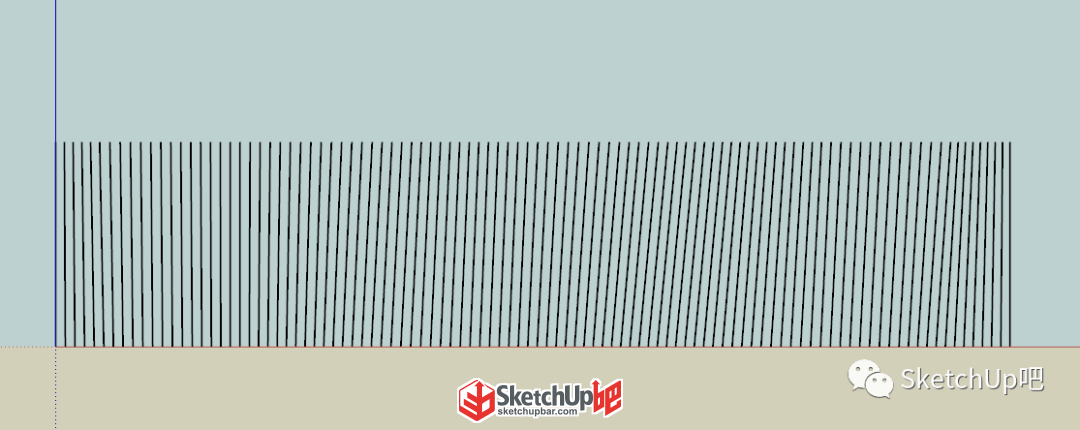

這里可以采用模型交錯的方式，先繪制一個參考面，在面上繪制不規則的線段。

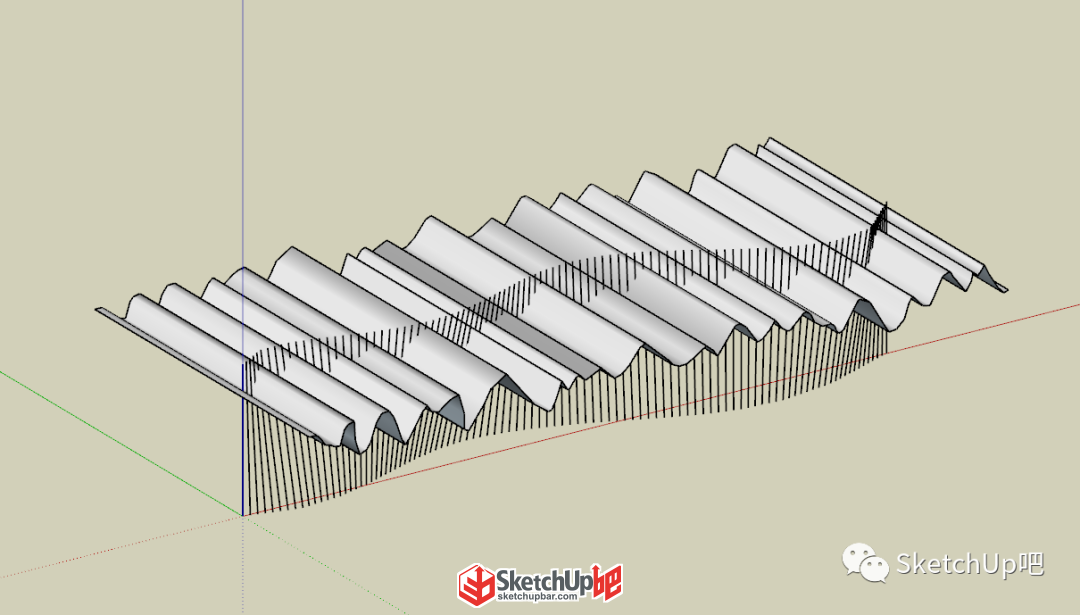

僅保留線段，然后【拉線成面】（SUAPP編號156），和豎向的線條進行交錯（注意線段不能成組，記得炸開）

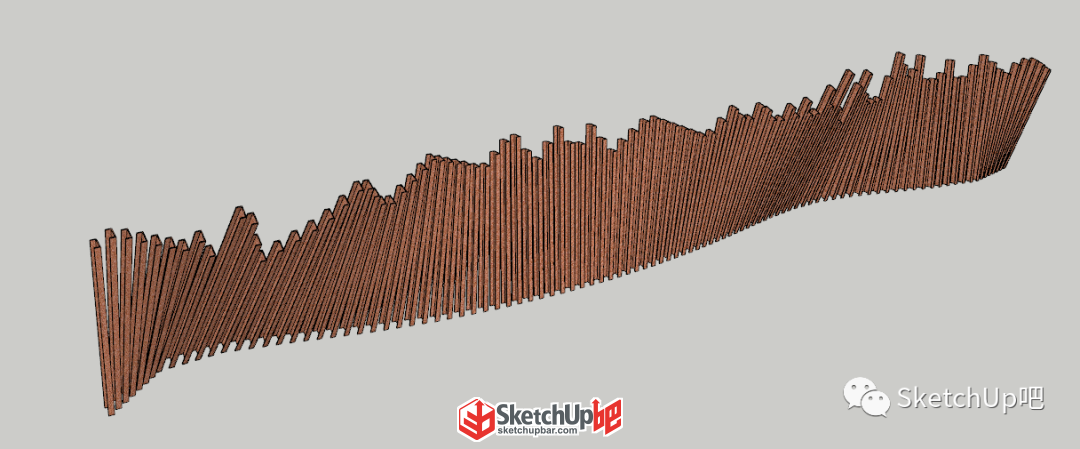

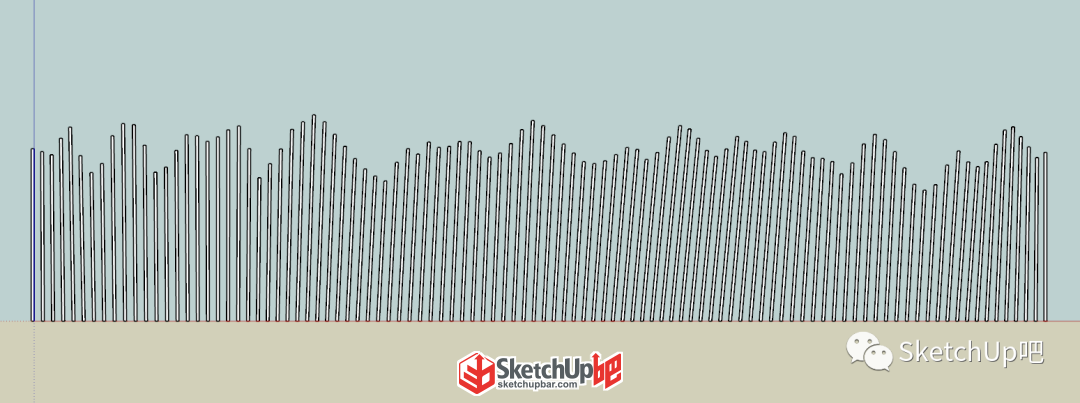

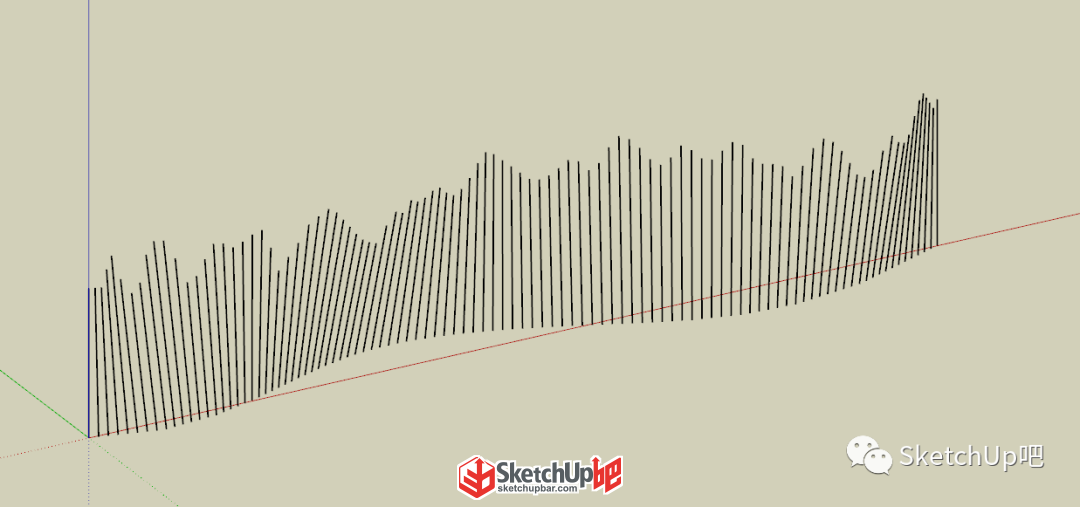

經過處理后的樣子，已經能看出大致的效果了。

后面就使用【批轉組件】（SUAPP編號242）來完成，又可以使用線轉組件或者面轉組件，應該怎么選擇呢？

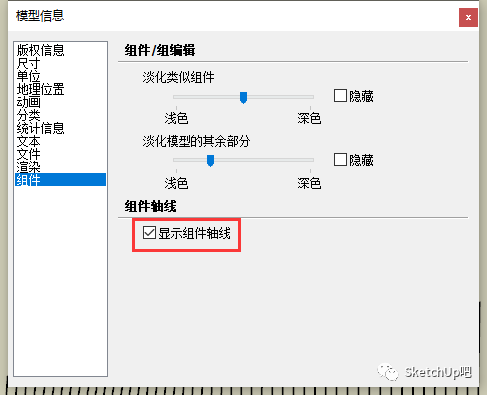

先來試試線轉組件，在此之前，可以先將組件的軸線打開。

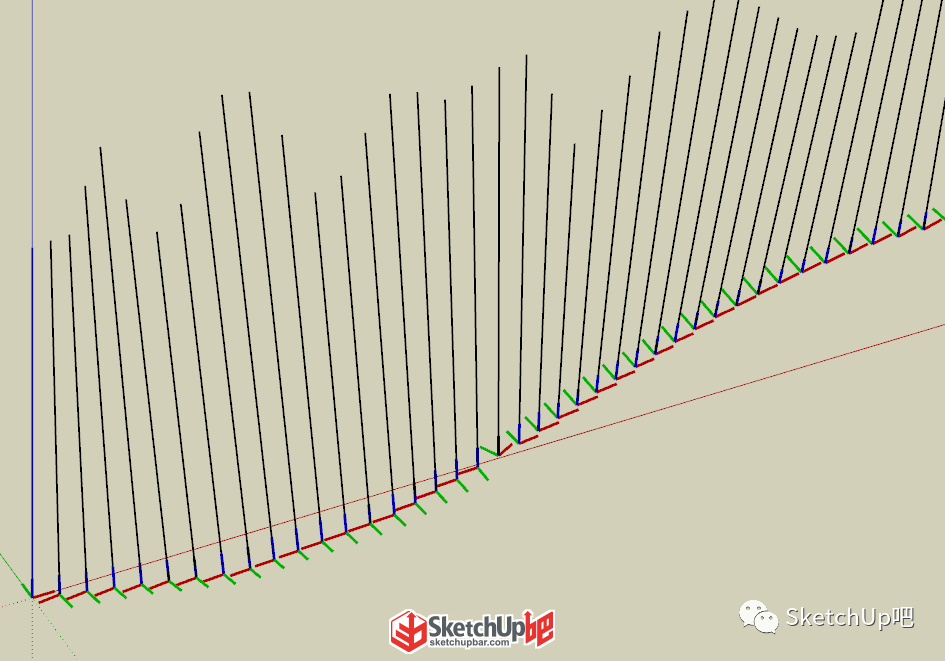

這是線轉組件的結果，可以看出線段組件的坐標并不統一，為了方便后面的操作，我們需要統一坐標。

所以在轉化為統一組件之前，我們可以先將線拉成面，有了面，更方便統一坐標。

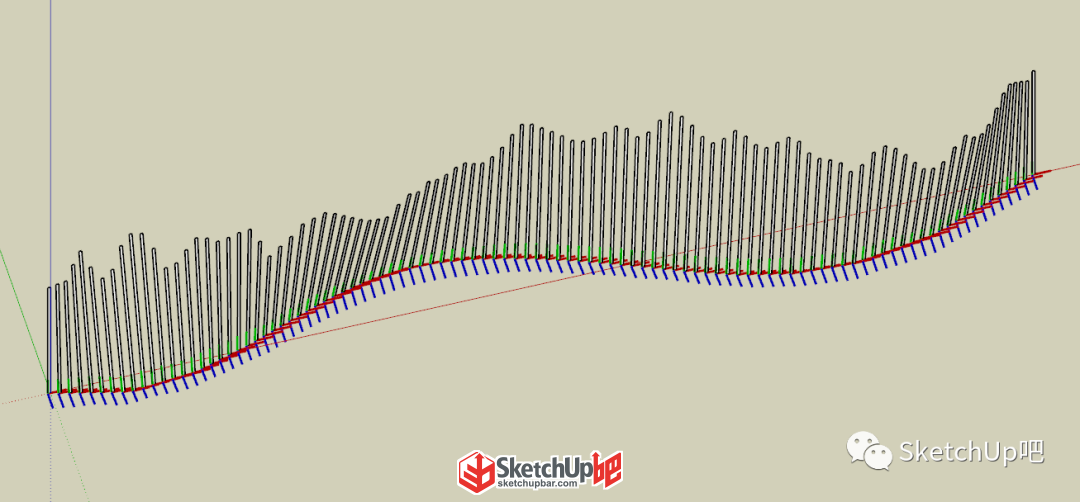

這就是面轉組件的結果，可以看出坐標完全統一。

最后就是進入組件內部，將面處理成槽鋼的樣式就可以了！

是不是非常簡單呢~
