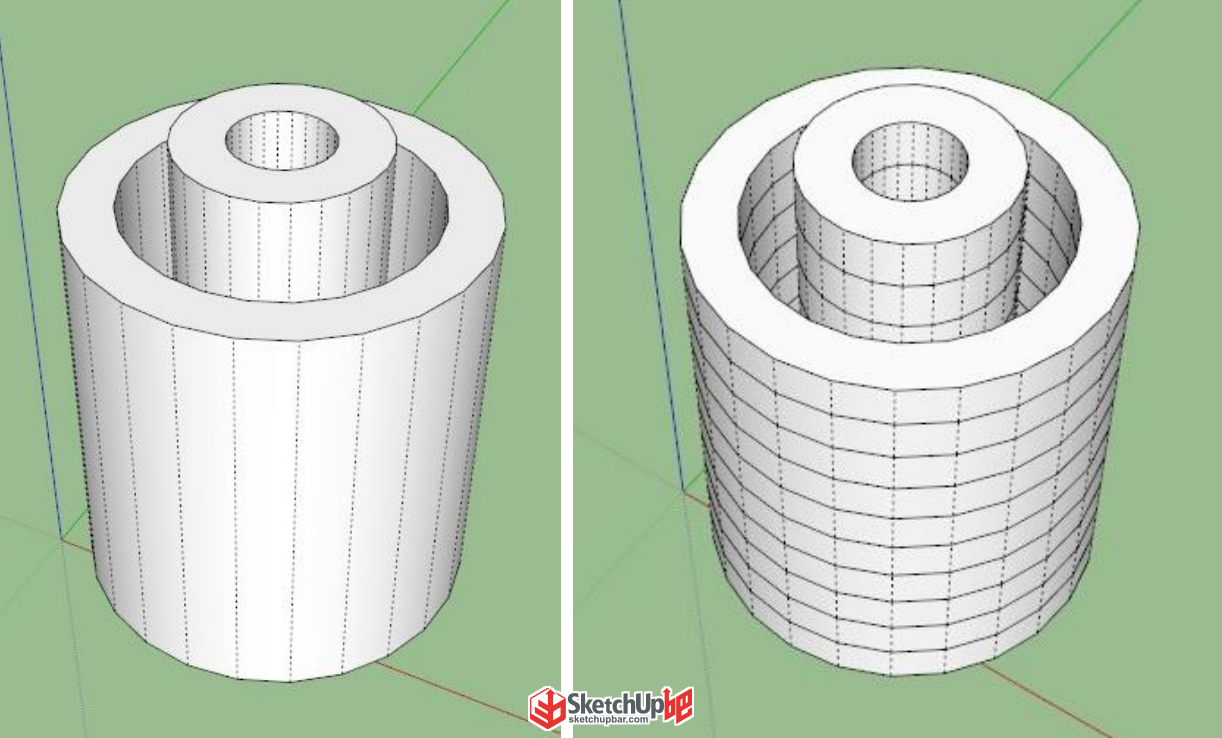

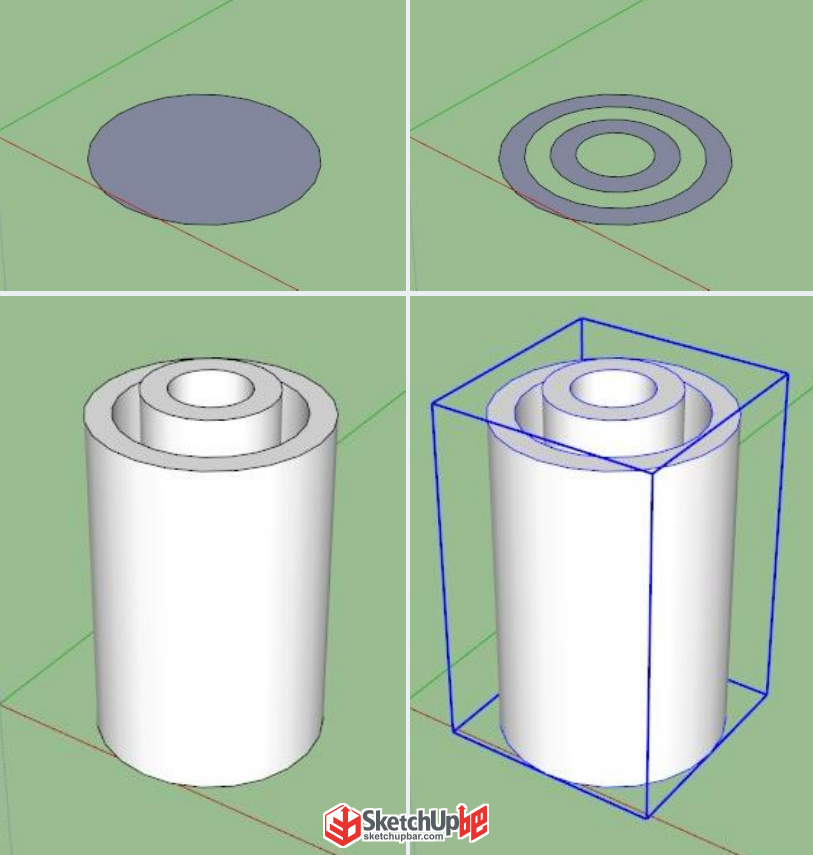

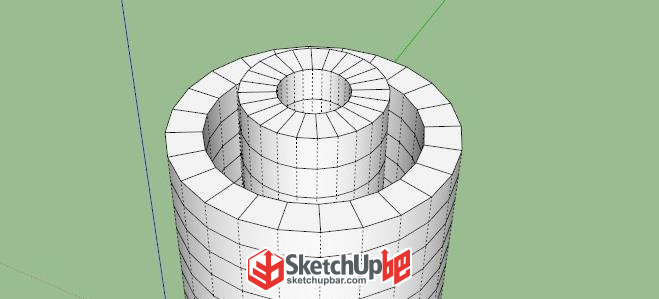

文：陳淯清 SketchUp吧ID：饑渴 異形曲面造型歷來是 SketchUp 初學者頭疼的難題之一，往往因為缺乏經驗和沒有思路，最終無法實現自己設想的設計。 方法1 自由縮放1、用繪圓工具畫出一個圓形。 2、用偏移工具畫出同心圓片。 3、推拉出高度，注意內部比外部要高。 4、給推拉出的同心圓柱做成群組并選擇。

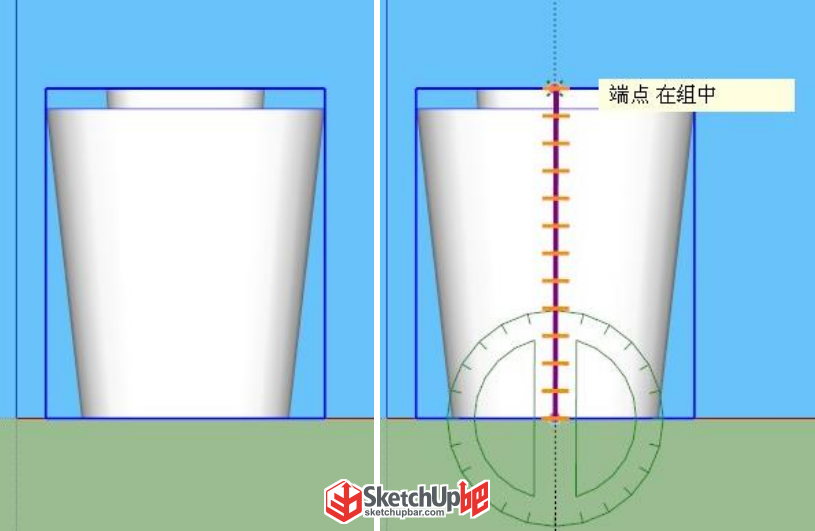

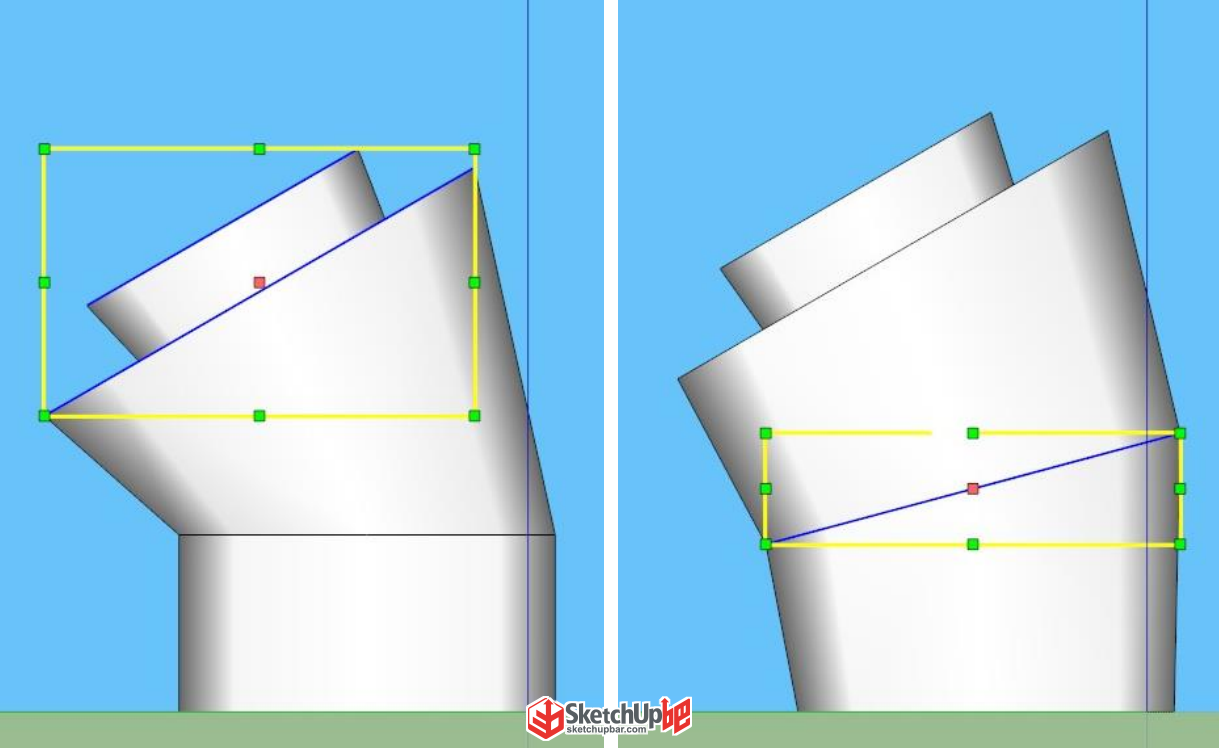

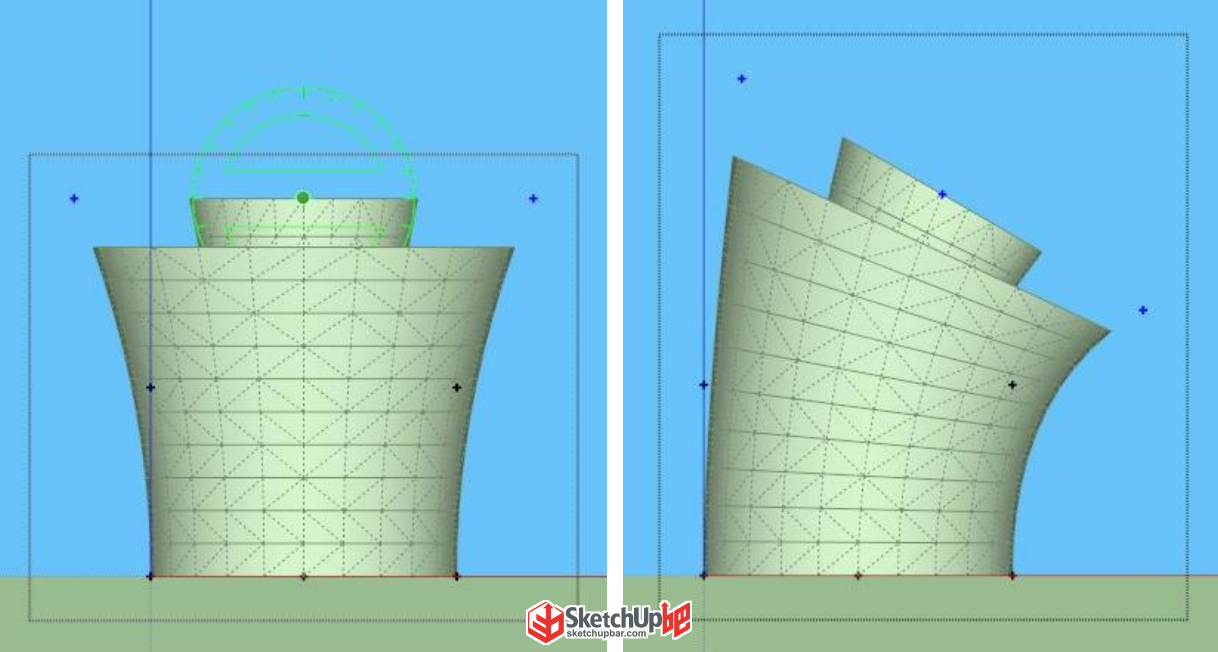

5、然后點擊 自由縮放 功能組中的 變形框收分縮放 命令。通過該命令對頂面進行縮放，當然這里中間是沒有分段的，如果選擇頂面上的面直接進行縮放也是可以的。

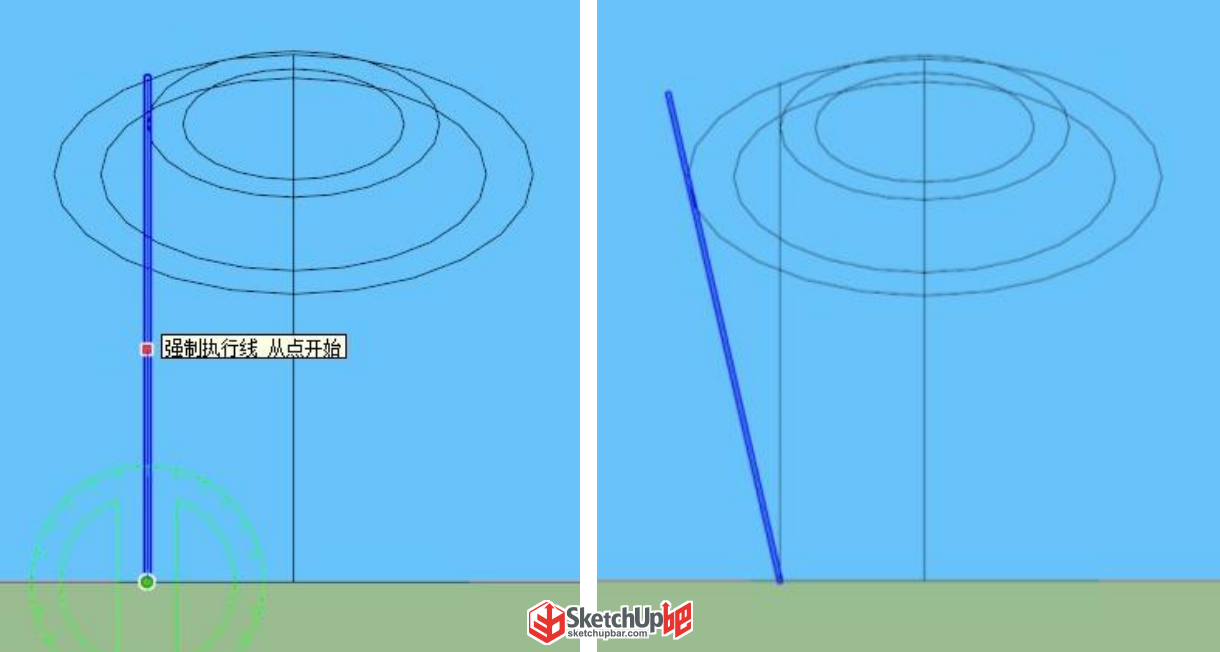

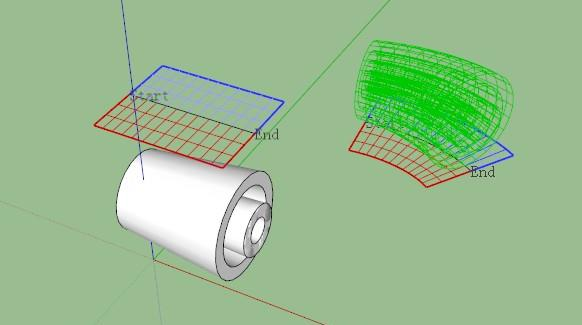

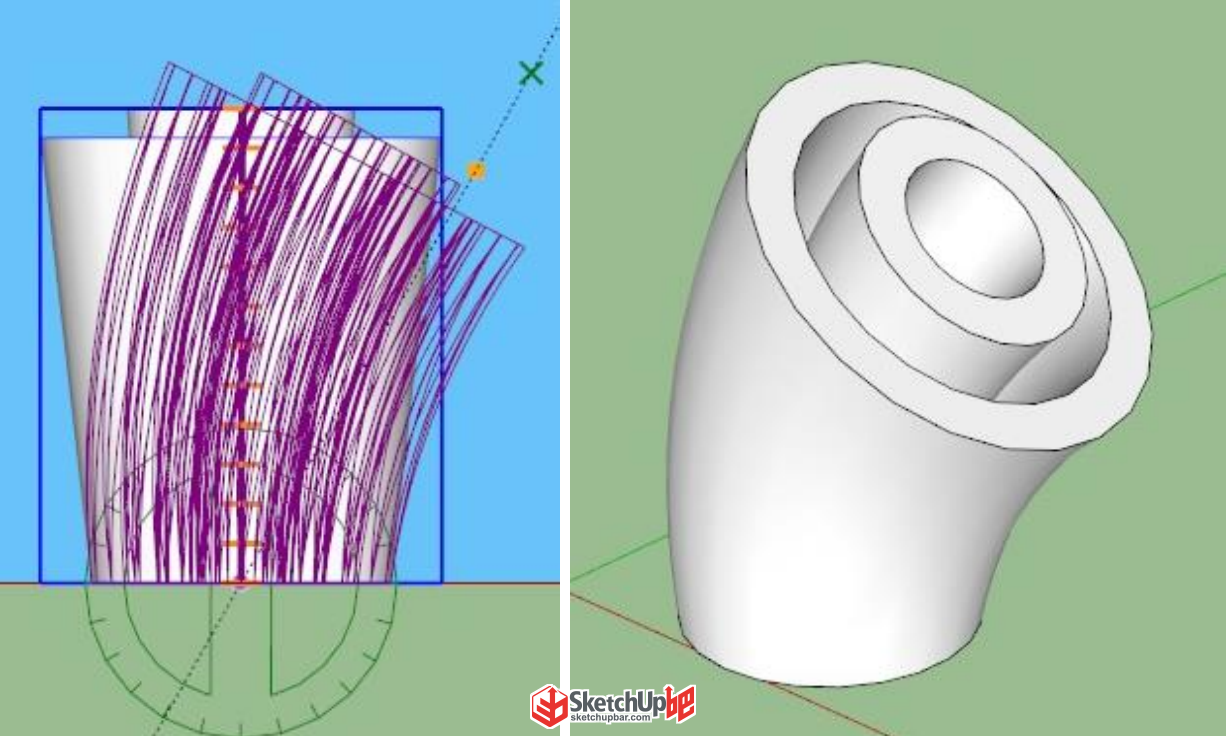

6、切換到前視圖，選擇群組，執行 徑向自由彎曲 命令進行彎曲。 7、選擇彎曲點的時候注意方向，要按住shift鍵確保軸向準確。并按一下tab鍵，調整第一個分段數。

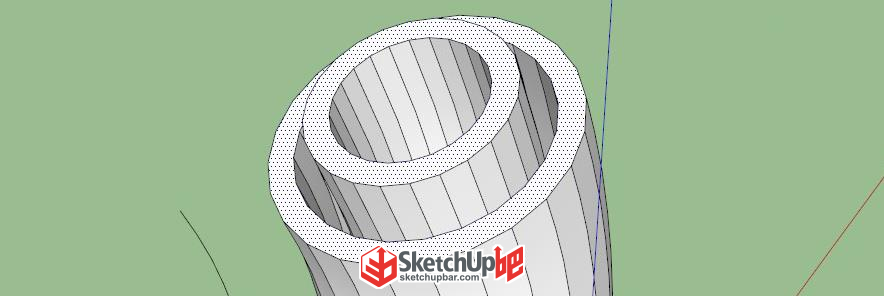

8、彎曲ing。 9、得到想要的結果。
方法2 自由變形1、參照方法1，畫圓-偏移-推拉。 2、選擇圓環輪廓線，進行/n的向內陣列來對模型進行分段。
3、連接頂部的內外圓的點。可以手動繪制，可以陣列，也可以用插件 分割面工具（SUAPP編號124）功能組中的 環形面分割 命令。

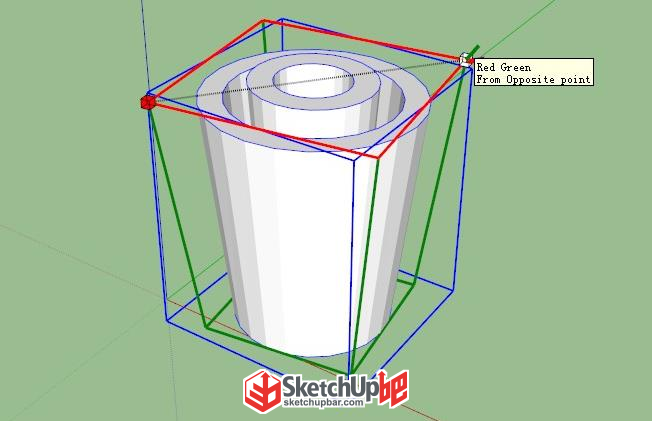

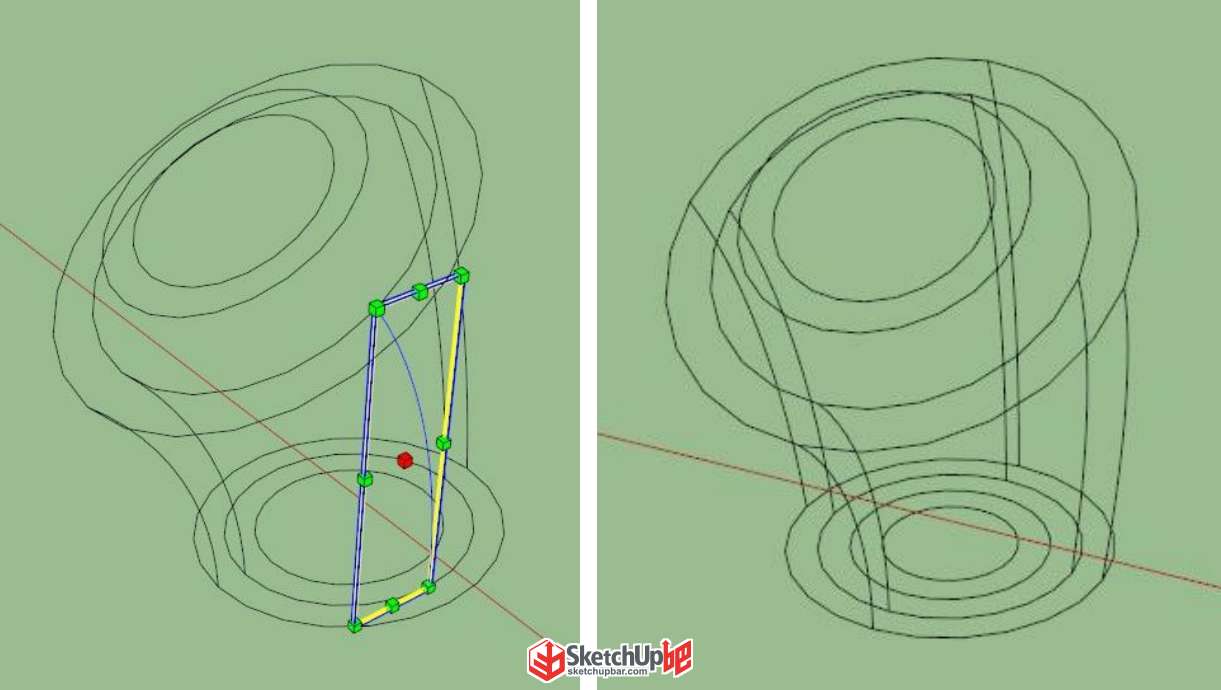

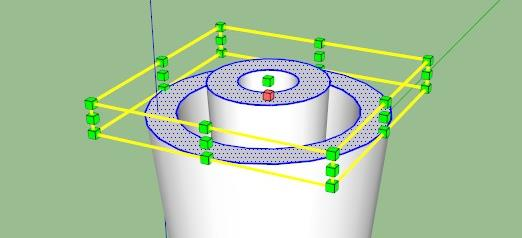

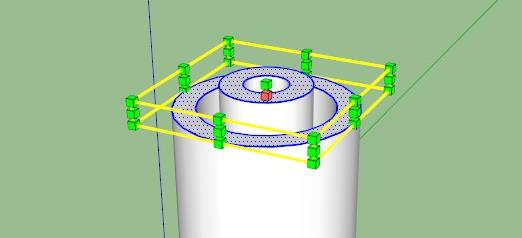

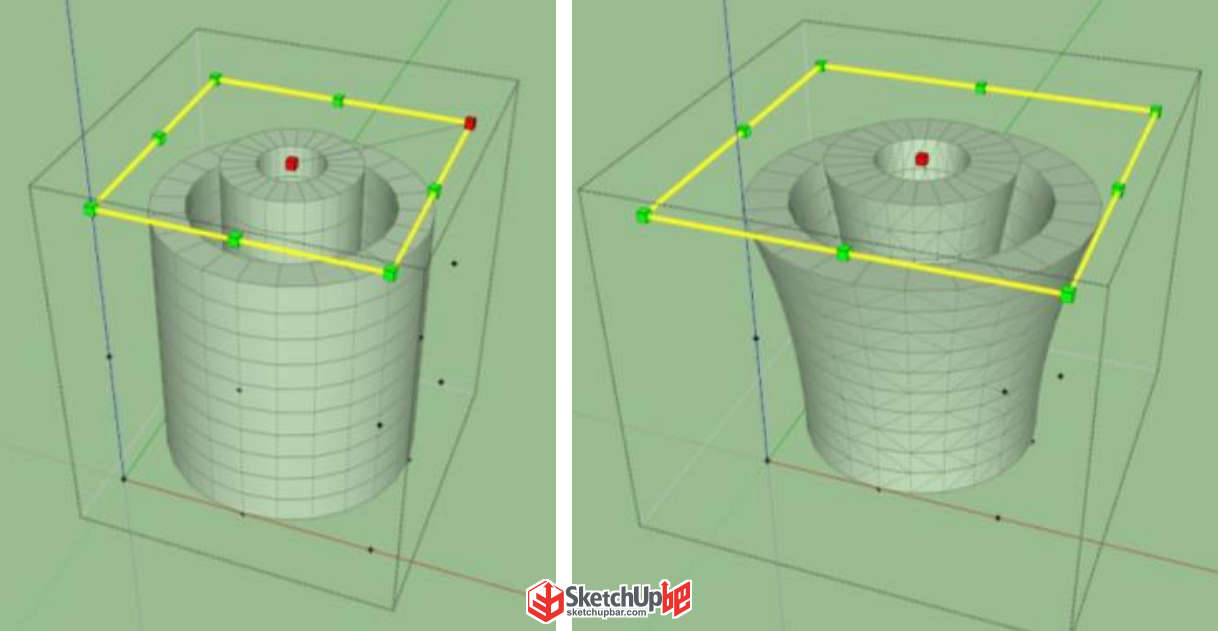

4、做成群組，必須是群組，選擇 自由變形（SUAPP編號45）功能組中自由變形(3X3) 命令。 5、進入自由變形所生成的控制點所在的群組。選擇頂部的所有點進行縮放。

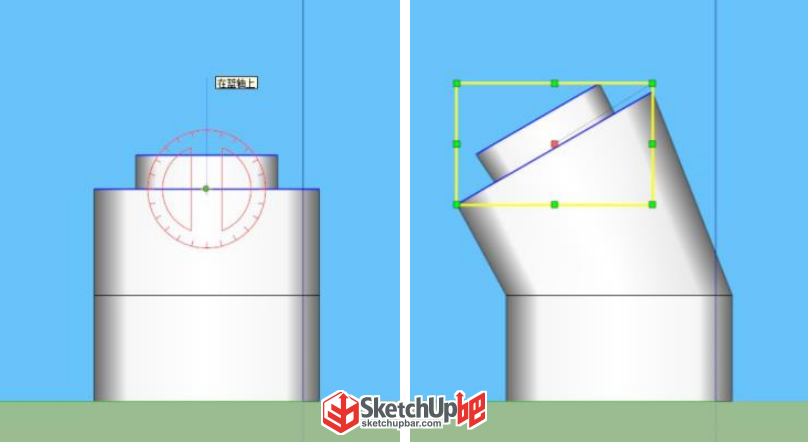

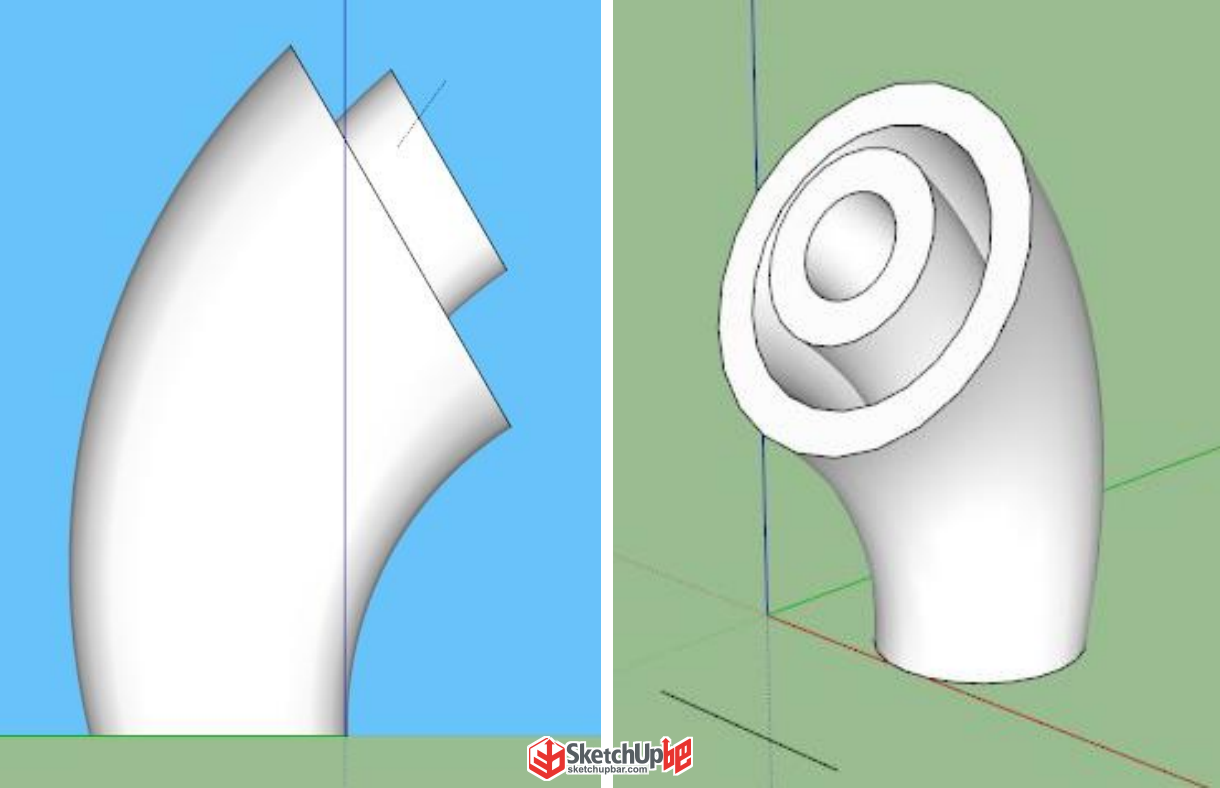

6、同樣在前視圖旋轉選擇的點。（注意按shift鍵保證旋轉方向） 7、旋轉頂部的點完成，可以注意到，原群組內模型跟著改變了形狀。
8、同樣調整中間部分的點的位置。
9、調整到理想狀態后，可以手動清理，也可以用插件 清理模型（SUAPP編號20）功能組進行清理。 10、最后柔化模型。
方法3 形體彎曲1、畫圓-偏移-推拉。
2、選擇頂面進行縮放，并群組。

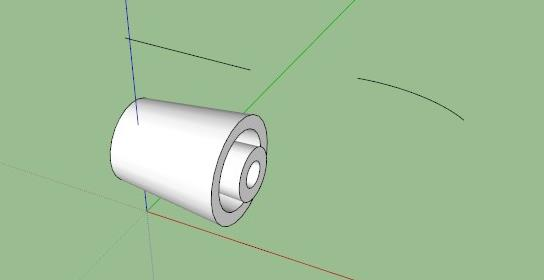

3、把群組旋轉到和紅軸一致的方向。并畫一條平行于紅軸的直線，直線應與群組一樣長，并且頂視圖方向在群組的中間。然后畫一條大致的弧線。

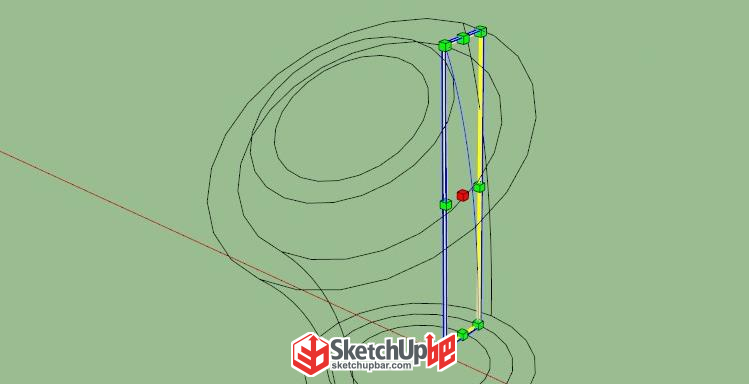

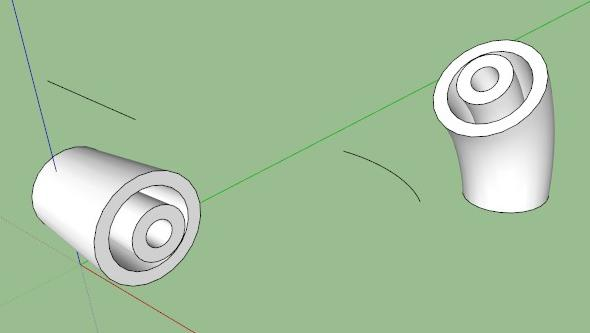

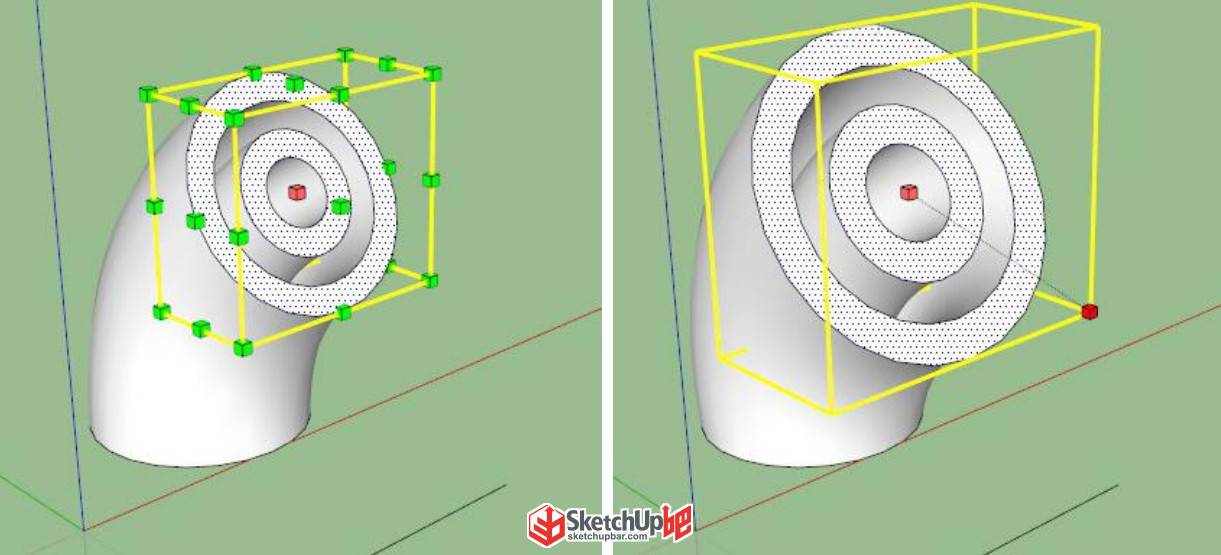

4、選擇群組，點擊 形體彎曲 命令，選擇直線，再選擇弧線。

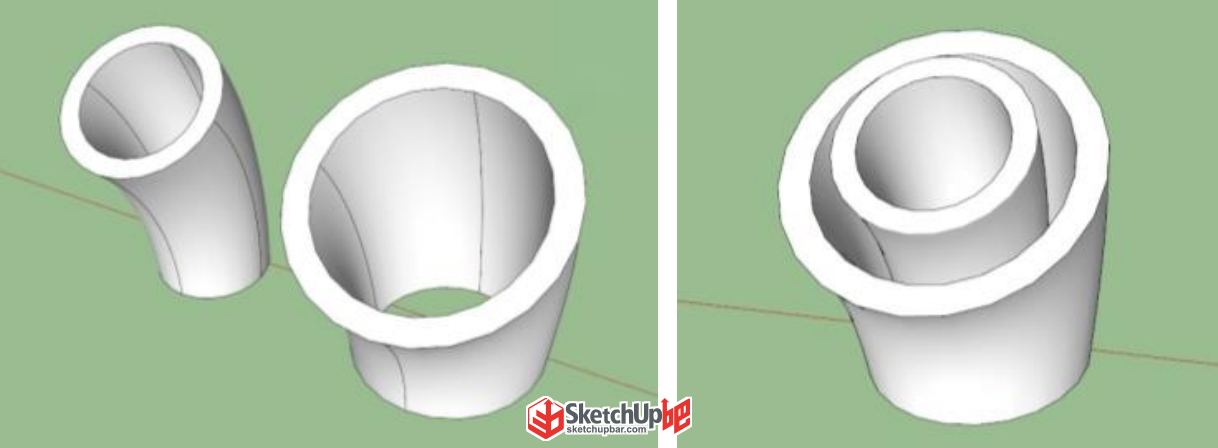

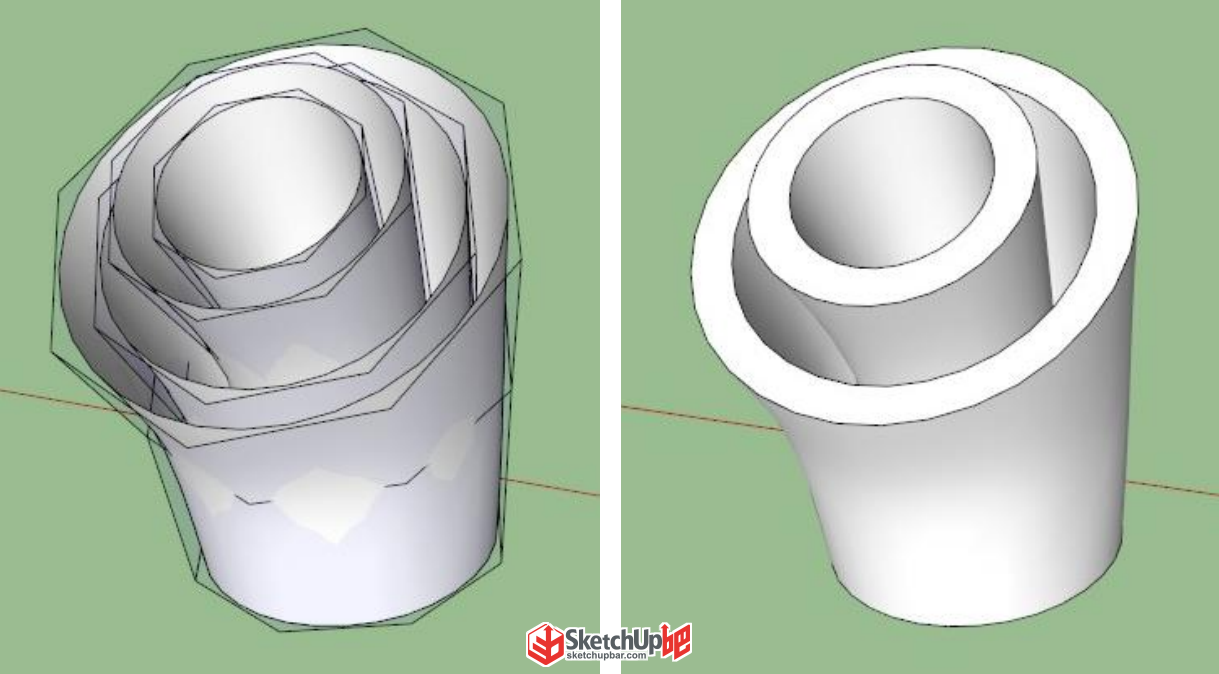

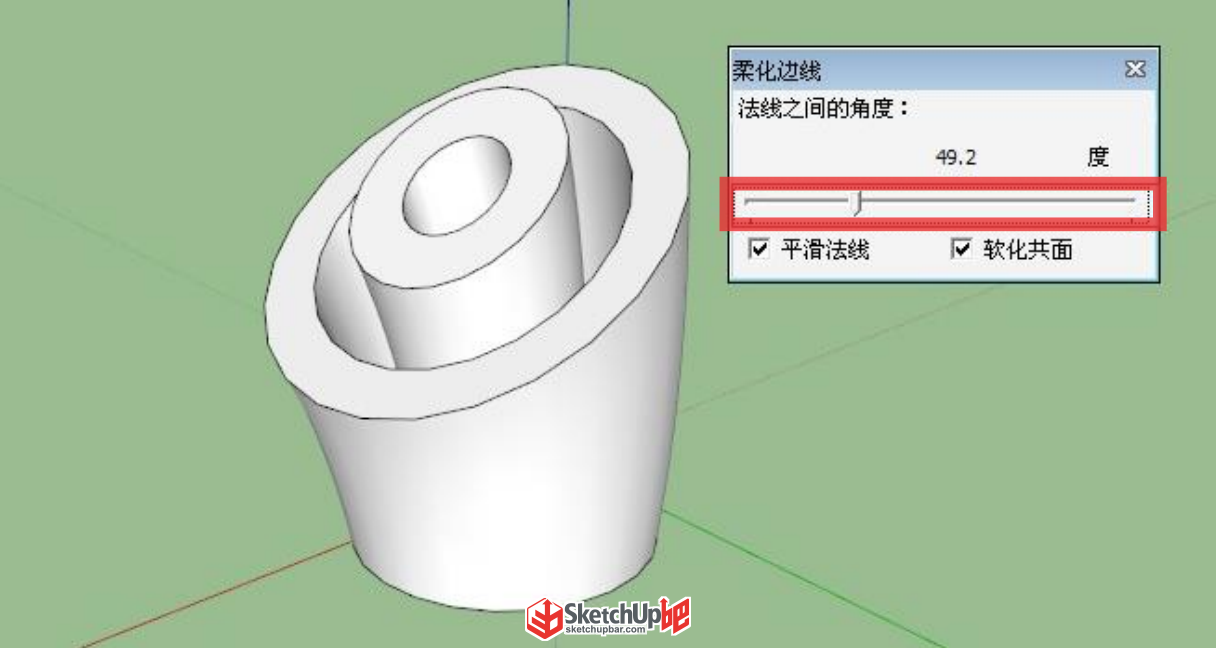

5、用上下方向鍵調整起始點方向，調整好后回車生成模型。 6、最后柔化模型。

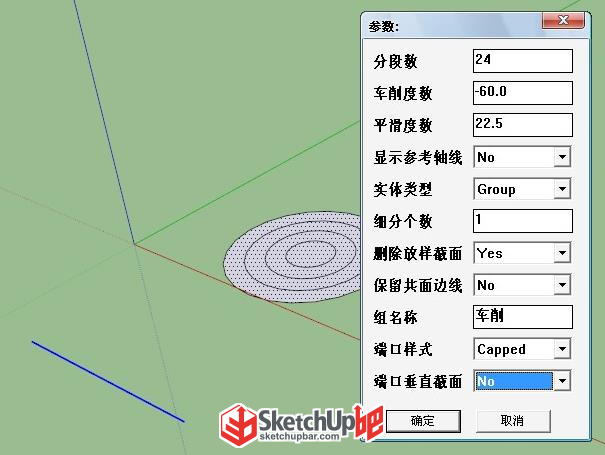

方法4 快速車削1、畫出同心圓和一個車削用的的中心線，并只選擇面和中心線執行 快速車削（SUAPP編號：222） 命令。 2、如圖調整參數，點確定。
3、炸開生成的模型。 4、刪除多余的面。 5、選擇上邊的面進行縮放。 6、縮放完成。
7、移動中間部分形體的面到合適位置。 8、完成。

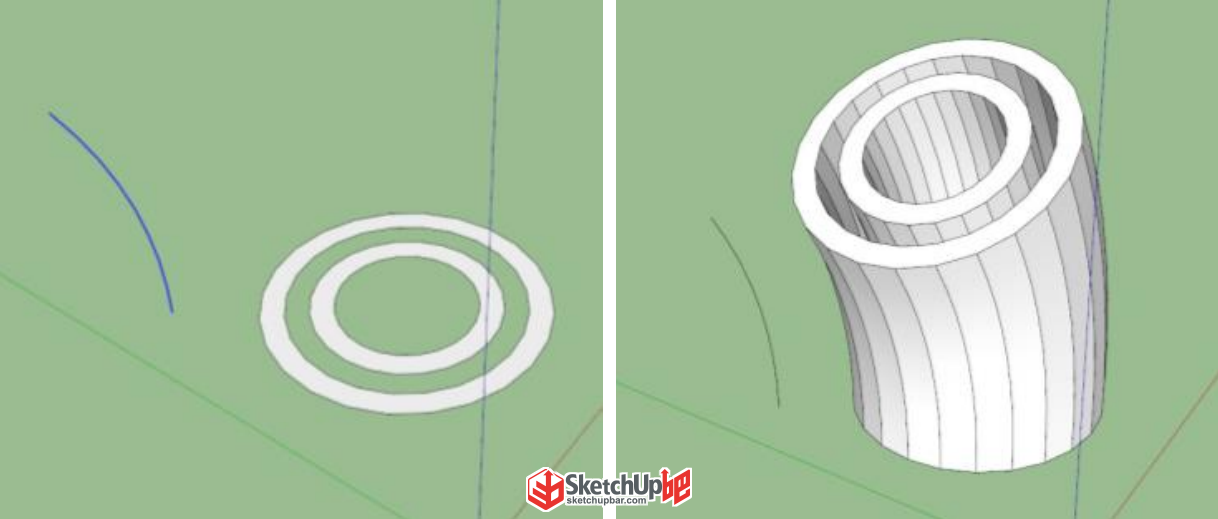

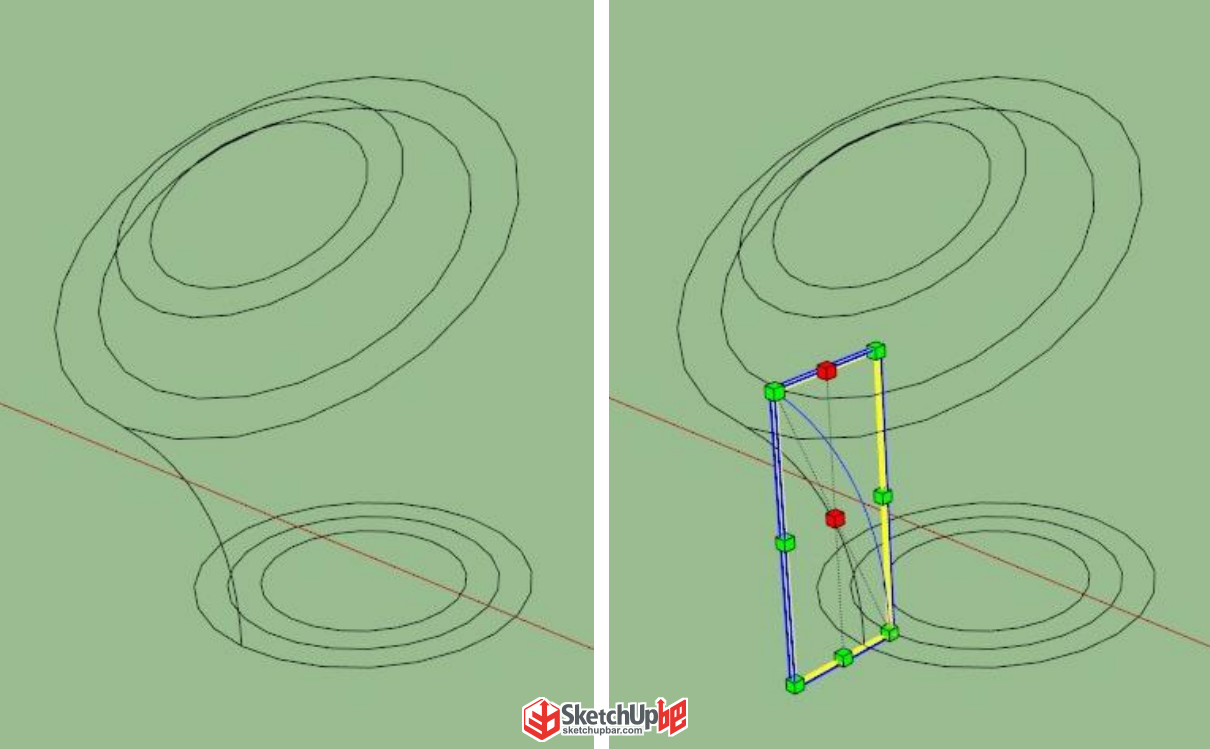

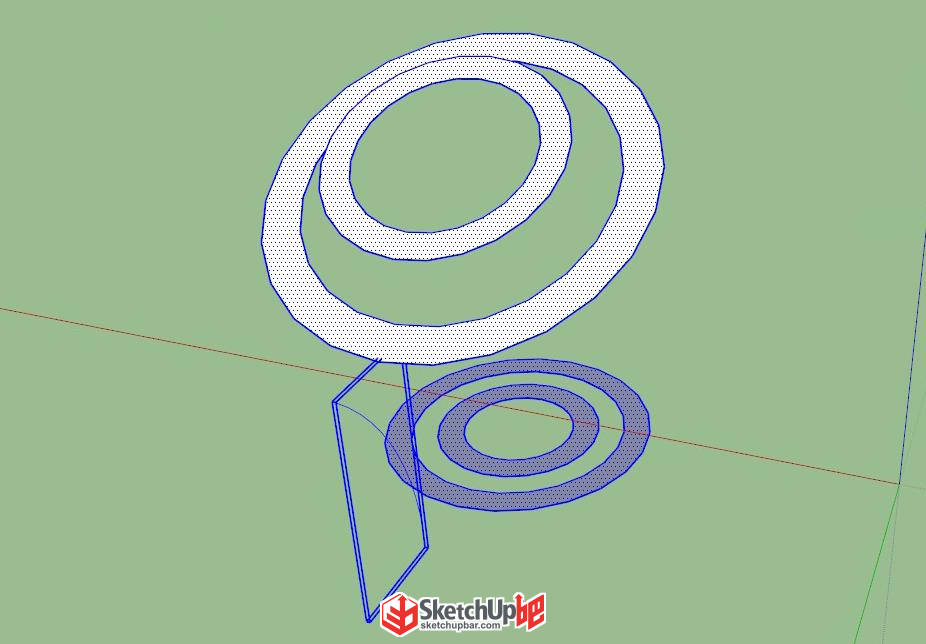

方法5 曲線放樣-路徑放樣1、畫出起點同心圓片，然后復制并移動，旋轉縮放，得到終點同心圓片，然后畫一條弧線作為路徑。

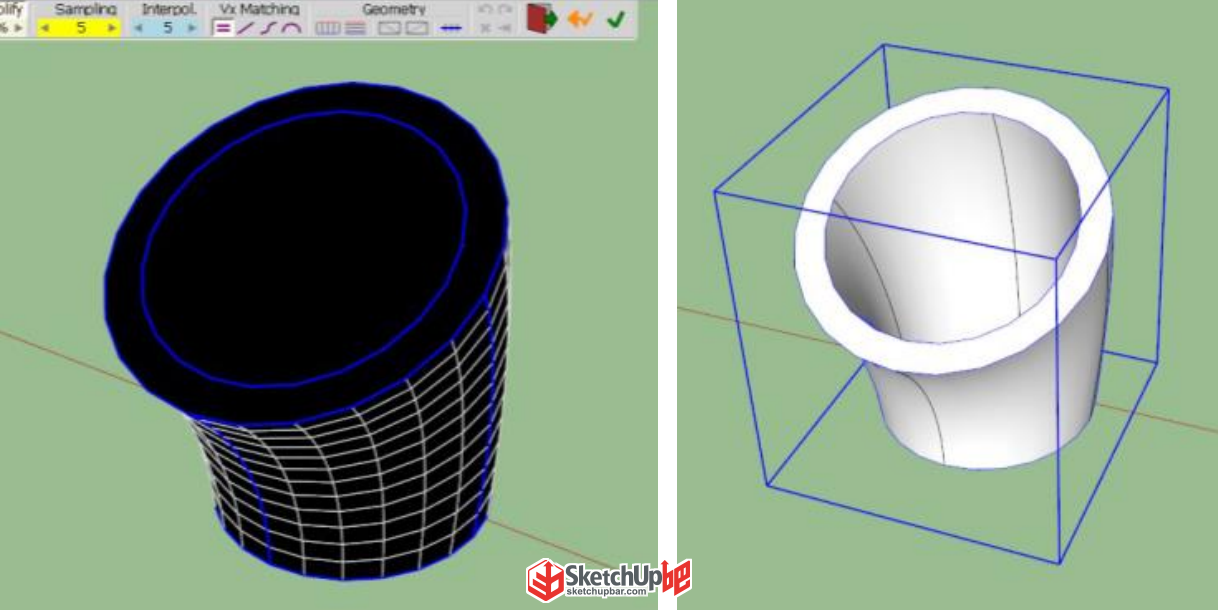

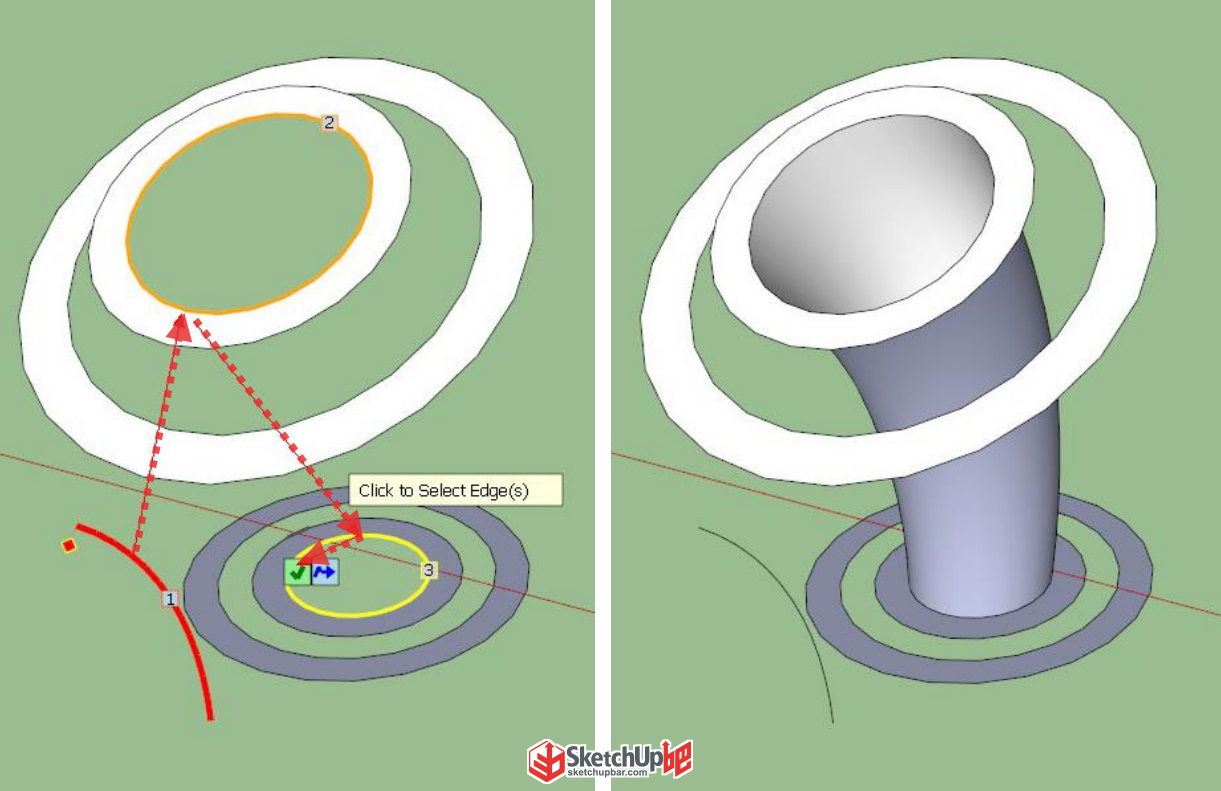

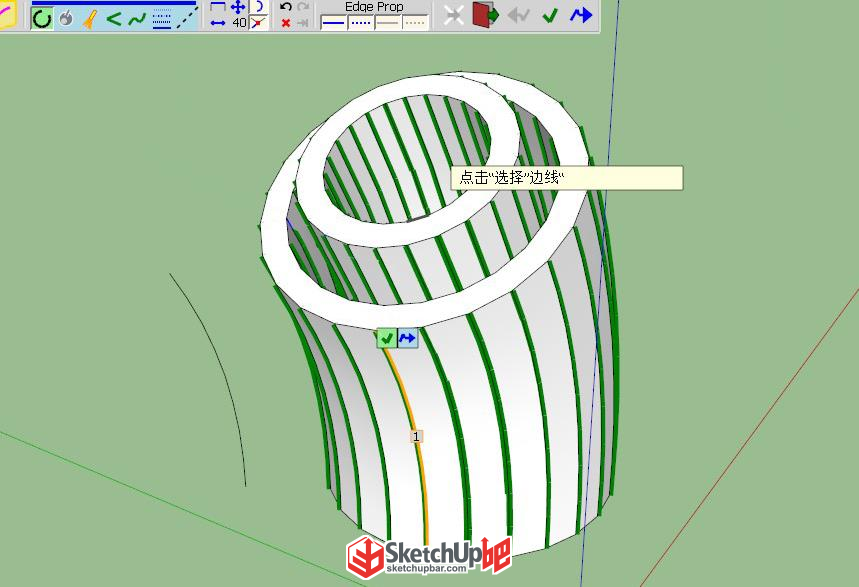

2、選擇弧線路徑，執行 Fredo6插件集中 曲線放樣 功能組的 路徑放樣 命令，然后逐條選擇內圈的2條邊線。 3、點勾確定完成操作。
4、同樣的操作繼續完成其他的邊線。 5、完成模型。
方法6 曲線放樣-輪廓放樣1、畫出起點同心圓片，然后復制并移動，旋轉縮放，得到終點同心圓片，然后畫一條弧線作為路徑。跟方法5不同的是這里不需要有面。 2、弧線對于對應的點，復制移動，然后用縮放的方法對應內對應的點。
3、通過復制和移動，然后縮放，把弧線一一對應上。
4、在側面旋轉對齊立面上弧線的位置。 5、一定要對齊。
6、同樣通過通過縮放來完成弧線位置的擺放。 7、左邊的通過鏡像完成。 8、炸開所有的弧線組。

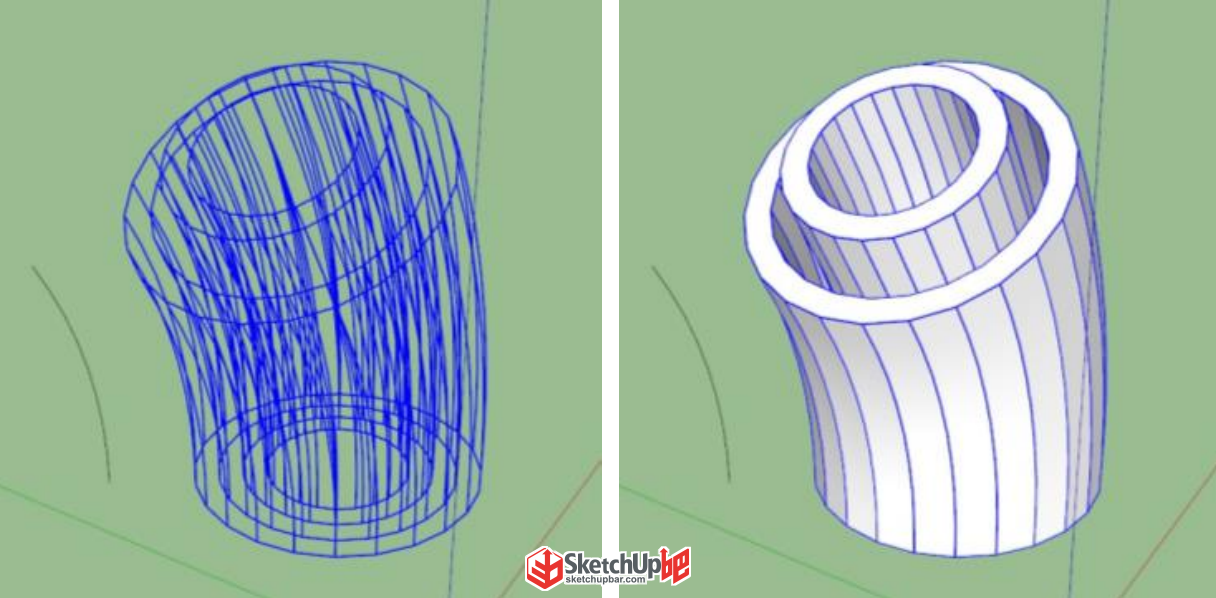

9、全部選擇，然后執行 曲線放樣 功能組的 輪廓放樣 命令。 10、確定后，進入生成的群組，刪除多余的面，然后統一面，并柔化。
11、同樣方法做出內圈的輪廓線。生成內部的造型。 12、移動對齊到一起，完成。

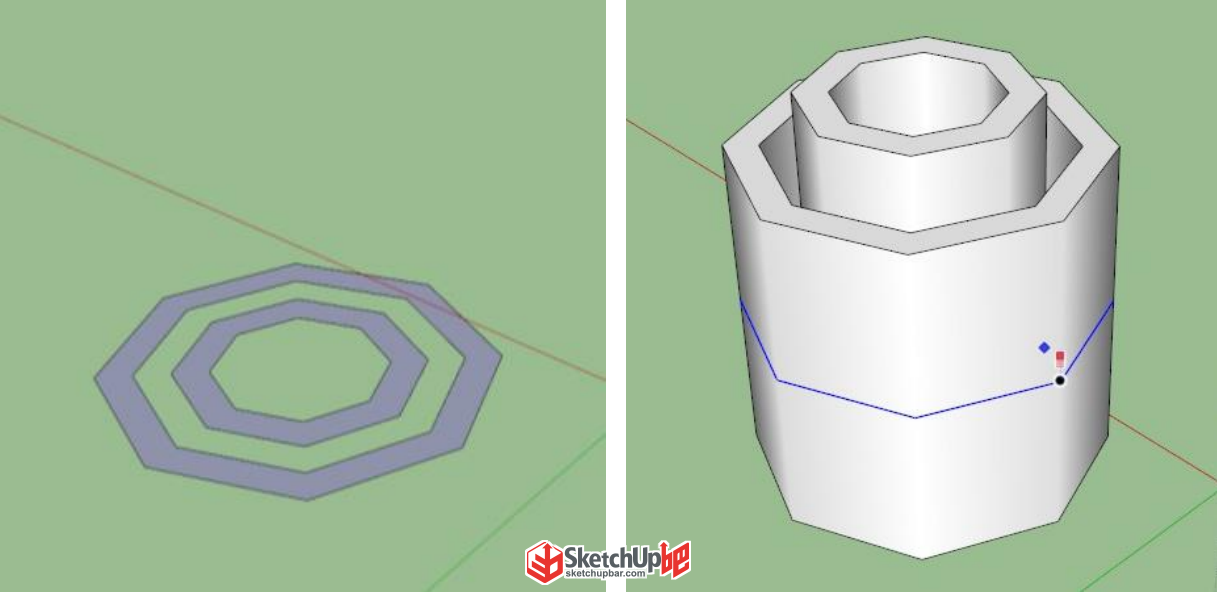

方法7 細分光滑1、用簡單的8段圓形畫出同心圓片。 2、拉出高度，移動復制邊線到中點。
3、然后在正視圖選擇上邊的面進行旋轉和移動。
4、再進行縮放操作。 5、同樣旋轉縮放中間的線。

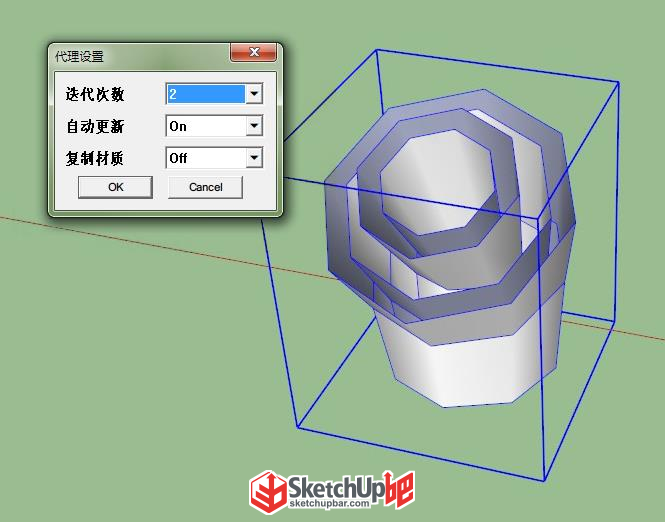

6、選擇除了頂面和底面的其他面并復制移動?；蛘邉h除頂面和底面。 7、打成群組，選擇后執行 細分光滑功能組中的 細分光滑（SUAPP編號252）命令。細分度可以選擇2或者其他自己常用的值。

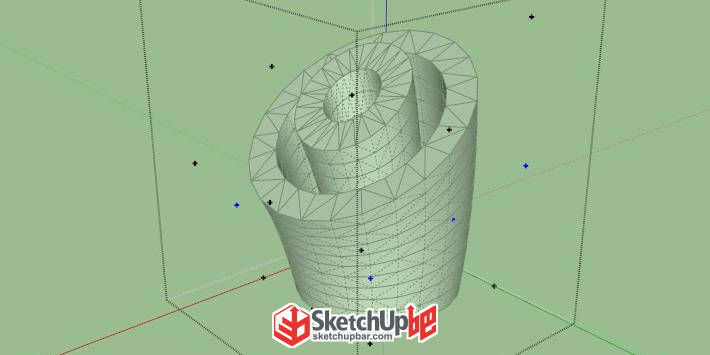

8、生成完畢。進入群組，復制出生成的曲面。并且刪除其他。 9、畫線封上上邊和下邊的面，模型完成。
方法8 曲線編輯 SUAPP編號155：Fredo6插件集 1、畫出同心圓片和路徑。

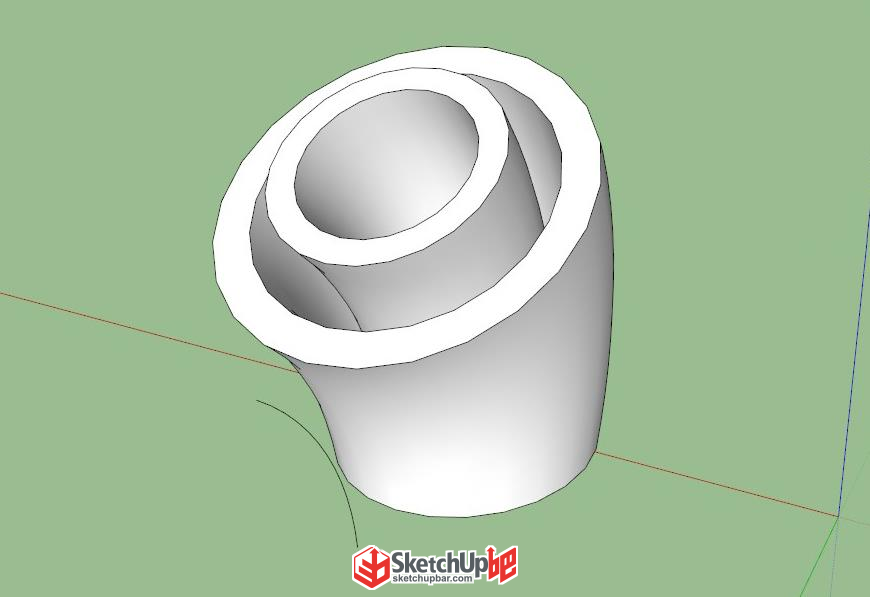

2、選擇同心圓并且炸開圓變成一段段的直線，進行路徑跟隨。 3、給內部的圓多推拉出一點點。
4、線框顯示模式下選擇所有的線，然后再返回正常顯示。 5、再按住ctrl鍵和shift鍵雙擊頂面和底面，減選掉圓環的邊線。
6、執行 曲線編輯 功能組中的 焊接曲線 命令，焊接所有剛剛選擇的曲線。

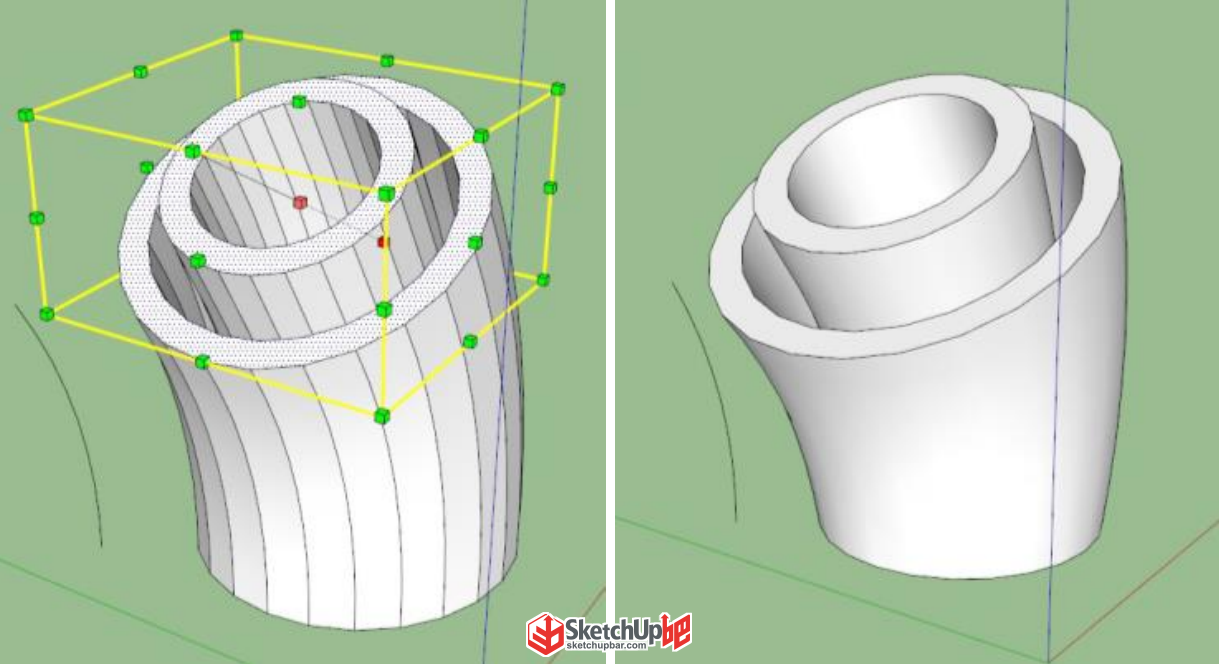

7、焊接后，選擇頂部的面進行縮放。 8、最后柔化模型，完成。
|
