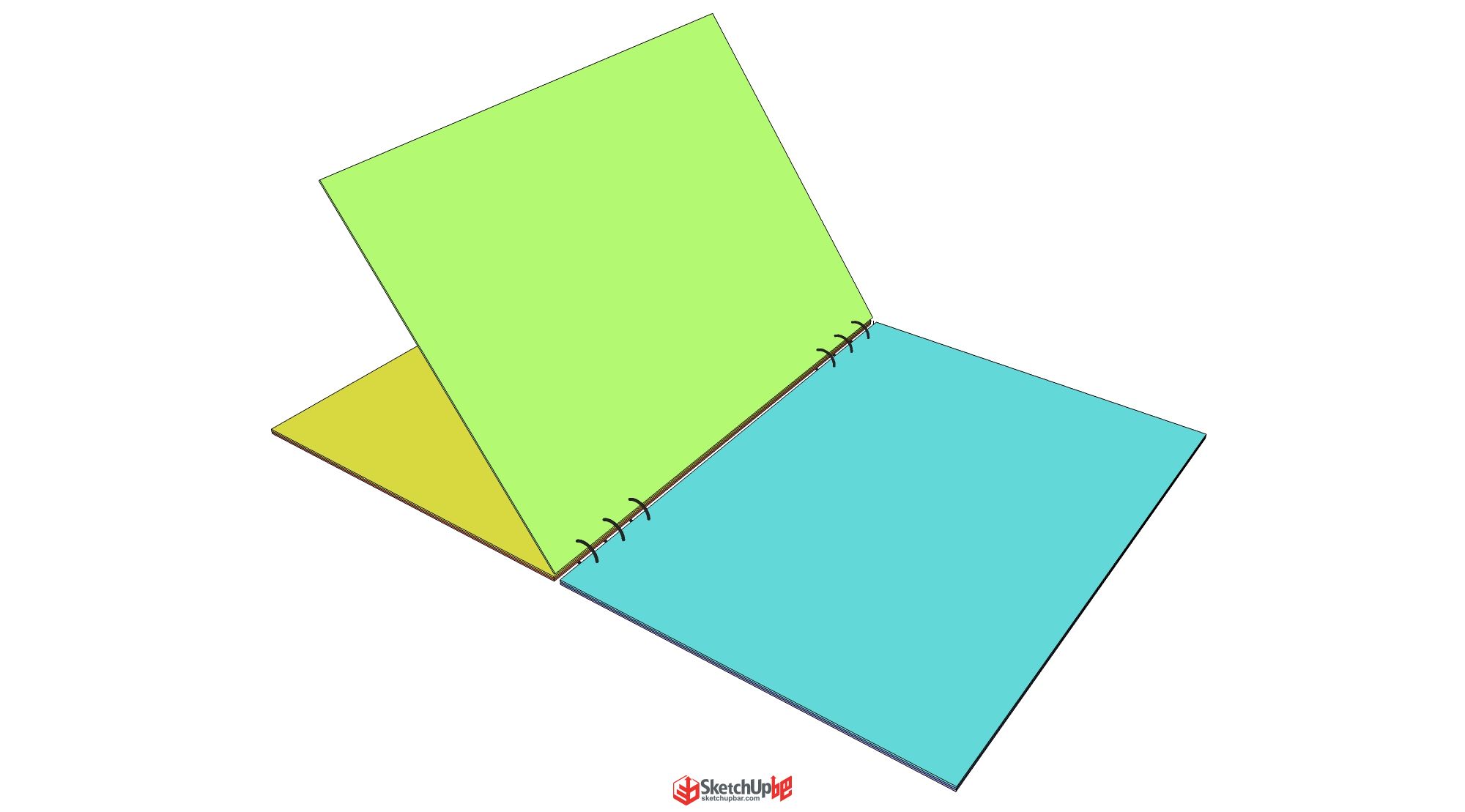

前兩天有人在問吧問了怎么做一個可以翻頁的書，我利用動態組件制作了一個簡單的（因?yàn)橹挥?頁）本子，可以通過組件互動功能翻頁，現將模型分享于此。模型截圖如下：

動態組件的工作面板“組件屬性”的打開位置如下：

登錄/注冊后可看大圖

模型制作步驟（將問吧內容轉于此）：
1. 繪制一個長方體（一頁紙，需要有厚度），制作為組件，組件的軸為圓環中心；
2. 給制作好的組件添加右側所示屬性，分別是綠軸旋轉"RotY"，組件互動"onClick"，自定義屬性"ro"；
3. 令"RotY"為"ro"值的負180倍，令組件互動屬性為ANIMATE("ro",0,1)，意思是：當用組件互動命令單擊該組件時，"ro"值從0漸變?yōu)?，意味著綠軸旋轉值從0°漸變到180°，達到翻頁效果，如果直接將"RotY"寫入ANIMATE公式中，總是會出現BUG，所以利用"ro"做了中轉，旋轉速度可以使用ANIMATE、ANIMATEFAST（快）、ANIMATESLOW（慢），ANIMATECUSTOM（自定）等不同公式；

登錄/注冊后可看大圖

4. 制作其余頁面組件，可利用原組件復制得到，但需調整組件軸位置至圓環中心處；

登錄/注冊后可看大圖

這樣就能得到一本可以翻頁的本子了，如果頁數比較多，工作量還是不小的。

登錄/注冊后可看大圖

模型下載地址：

游客，如果您要查看本帖隱藏內容請回復

網盤下載地址：

游客，如果您要查看本帖隱藏內容請回復

本貼附件下載

筆記本.rar

721.53 KB , 吧幣: 200 , 請登陸后再進行下載！

贊賞

2 查看全部評分

clm198909 · 2016-6-17 13:45:10

NIUBI

大大大小瘋子 · 2016-6-17 17:30:37

神奇

王寬寬 · 2016-6-18 09:58:19

為什么自己下下來不能轉那？

Devil_1111 · 2016-6-19 00:12:00

王寬寬發表于 2016-6-18 09:58
為什么自己下下來不能轉那？

你問的是本子不能翻頁么？翻頁需要用到組件互動功能，工具--與組件互動（手型圖標），然后單擊組件就可以了。

1239oei9 · 2016-6-20 15:29:09

除了本子翻頁還有什么用處么

Devil_1111 · 2016-6-20 18:59:45

1239oei9 發表于 2016-6-20 15:29
除了本子翻頁還有什么用處么

動態組件除了可以做簡單的動態，還可以通過函數限定組件的旋轉角度、尺寸、位置等信息來達到簡單的參數化建模。
我之前發過幾篇?jiǎng)討B(tài)組件相關的帖子，有興趣可以看看，感謝支持??！

岳大寶 · 2016-6-23 21:04:38

謝謝分享

Naisil · 2016-6-29 11:59:12

謝謝分享

Daniel-go · 2016-7-1 14:18:11

感謝分享贊

liang2694772 · 2016-8-19 10:53:04

不錯不錯 學到啦?。。?！

little大 · 2016-9-20 09:55:00

不錯，學習一下。！

hln3122 · 2016-10-12 16:43:54

非常不錯，學習中，感謝。

kanejkd · 2016-10-13 16:18:06

學習學習

文刀大媽 · 2016-10-18 15:32:32

看起來好帥的樣子

autouv · 2016-10-19 11:06:58

這個高大上，學習學習

csls · 2016-11-14 12:24:26

這個真好

csls · 2016-11-14 12:27:00

Devil_1111 發表于 2016-6-20 18:59
動態組件除了可以做簡單的動態，還可以通過函數限定組件的旋轉角度、尺寸、位置等信息來達到簡單的參數化 ...

從哪里能了解到更多關于動態組件的呢

Devil_1111 · 2016-11-16 10:17:00

csls 發表于 2016-11-14 12:27
從哪里能了解到更多關于動態組件的呢

動態組件我是看官方給的組件，里面有帶屬性的組件，了解到初步的，然后通過挨個試驗SU能用的所有函數來學習的。
網上并沒有找到系統的動態組件教程，我有幾個帖子都提到了動態組件的用法，可以先看看。謝謝關注
