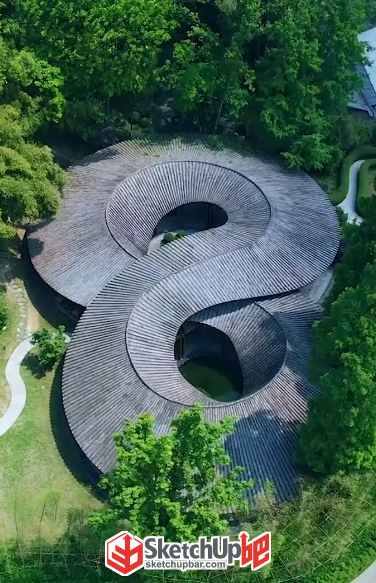

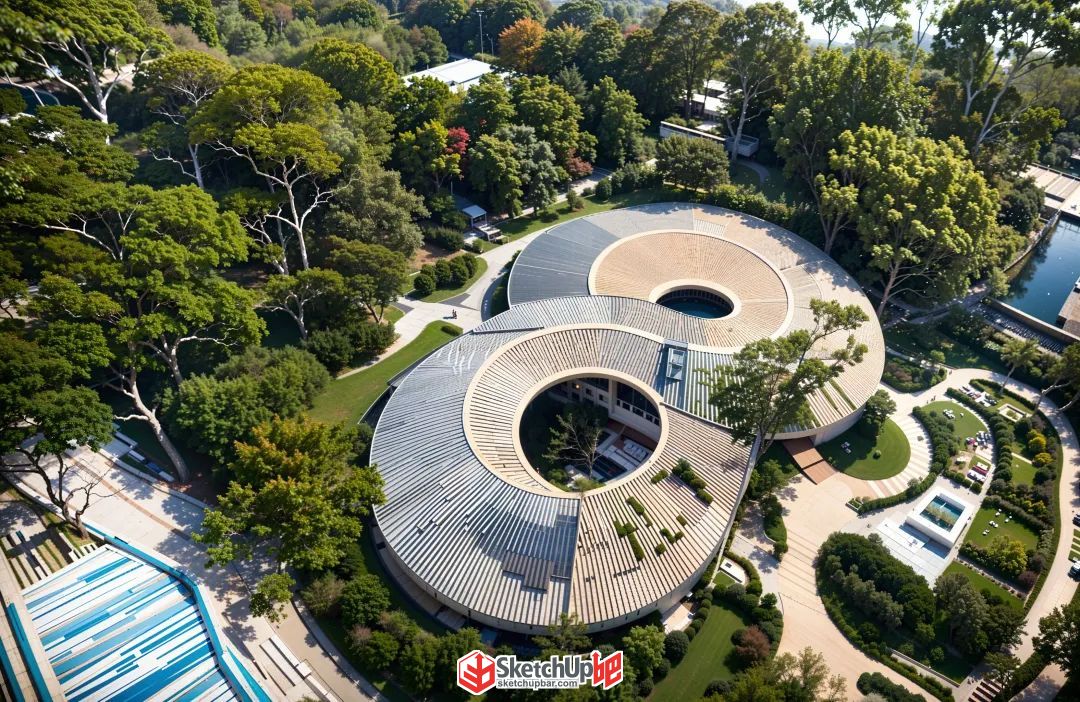

莫比烏斯環，一種拓撲結構
象征著永恒和無限
許多設計也以此為靈感來源
莫比烏斯環，一種拓撲結構 象征著永恒和無限 許多設計也以此為靈感來源

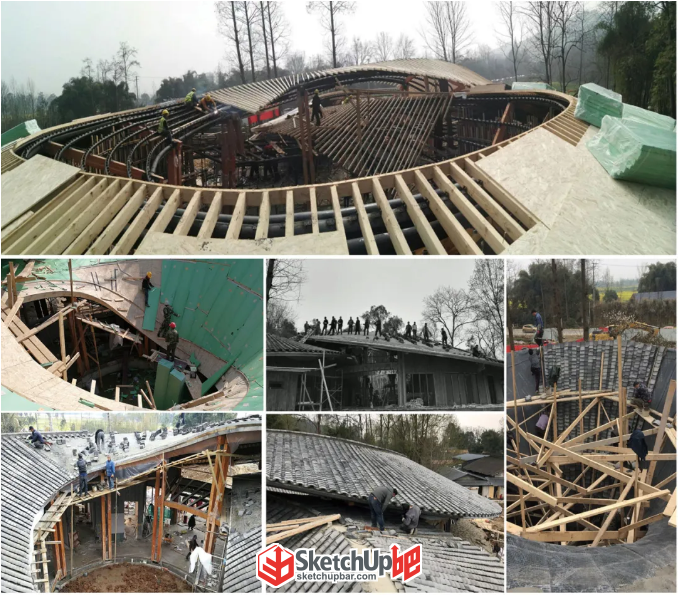

圖片來源于網絡 建模時是爽了，可苦了施工員呀
那這種建筑造型該怎么建模呢

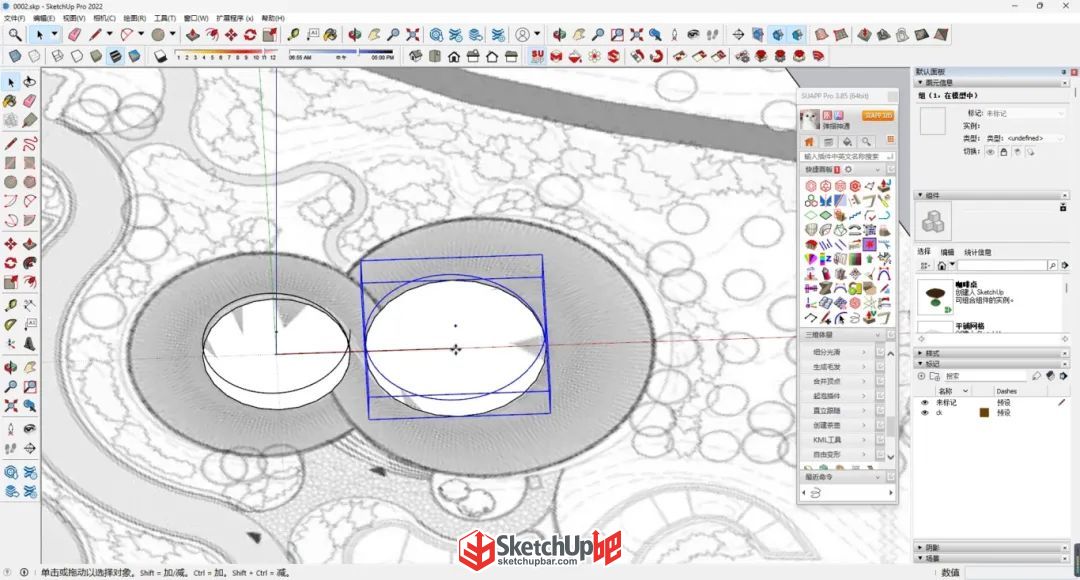

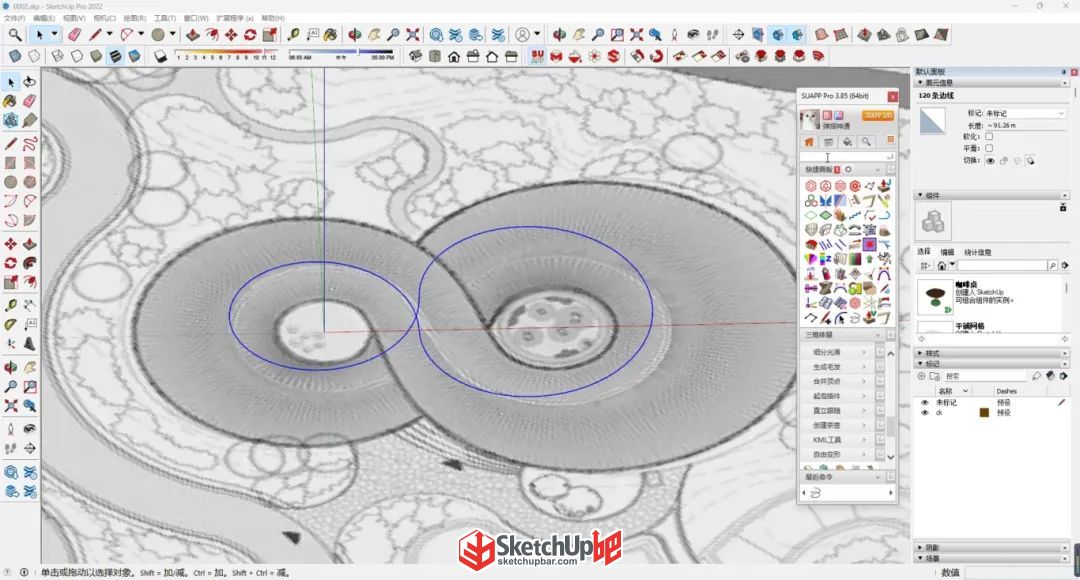

教學視頻 ▼ 1.導入?yún)⒖紙D片，擺正平面，然后根據參考圖創建螺旋線。

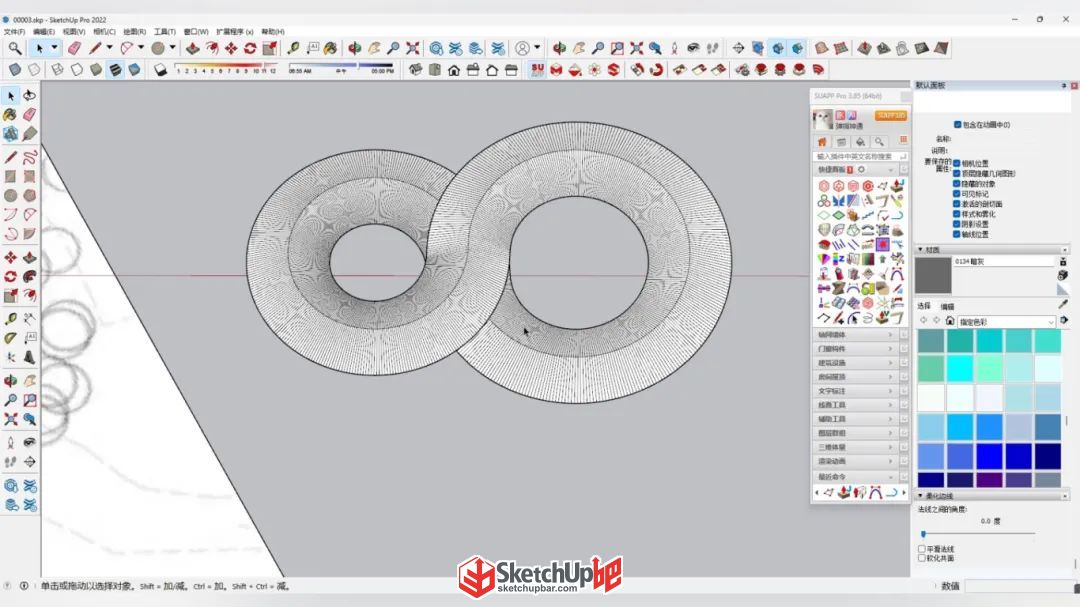

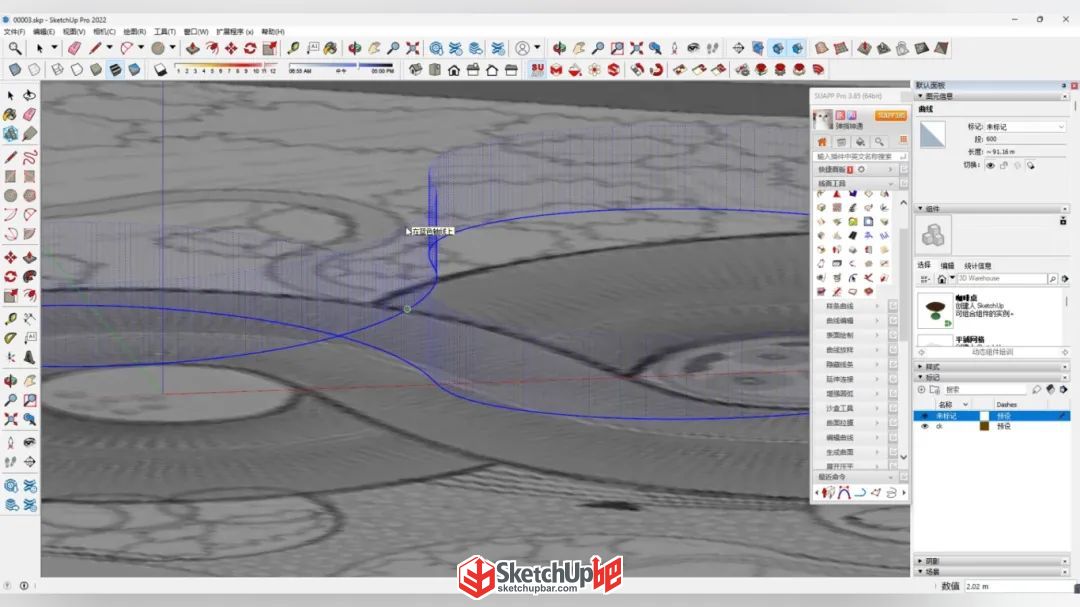

2.炸開螺旋線并使用【批量焊接】（SUAPP編號408）焊接曲線。

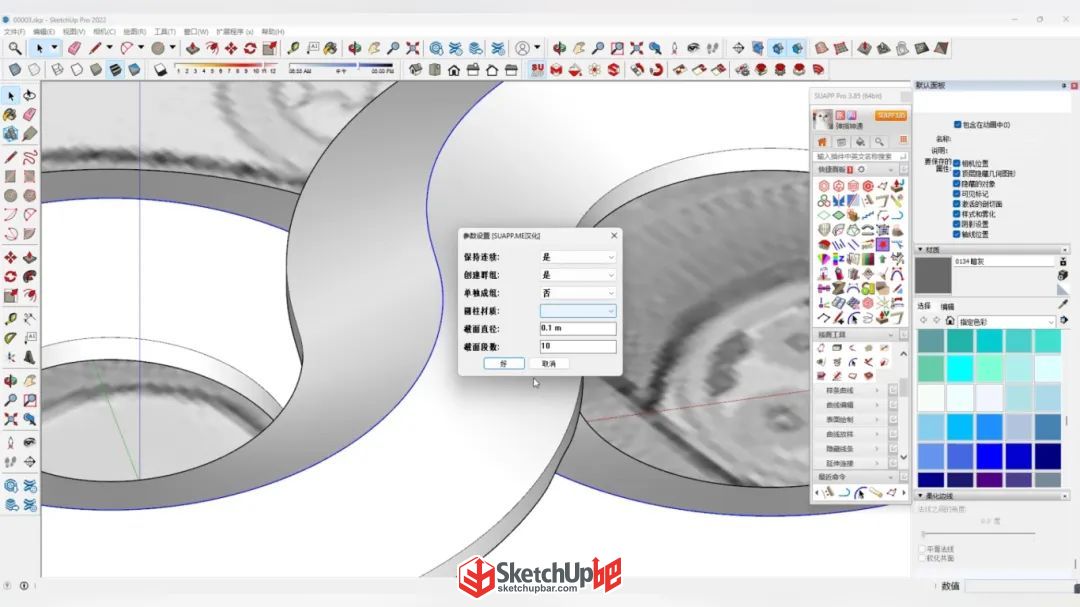

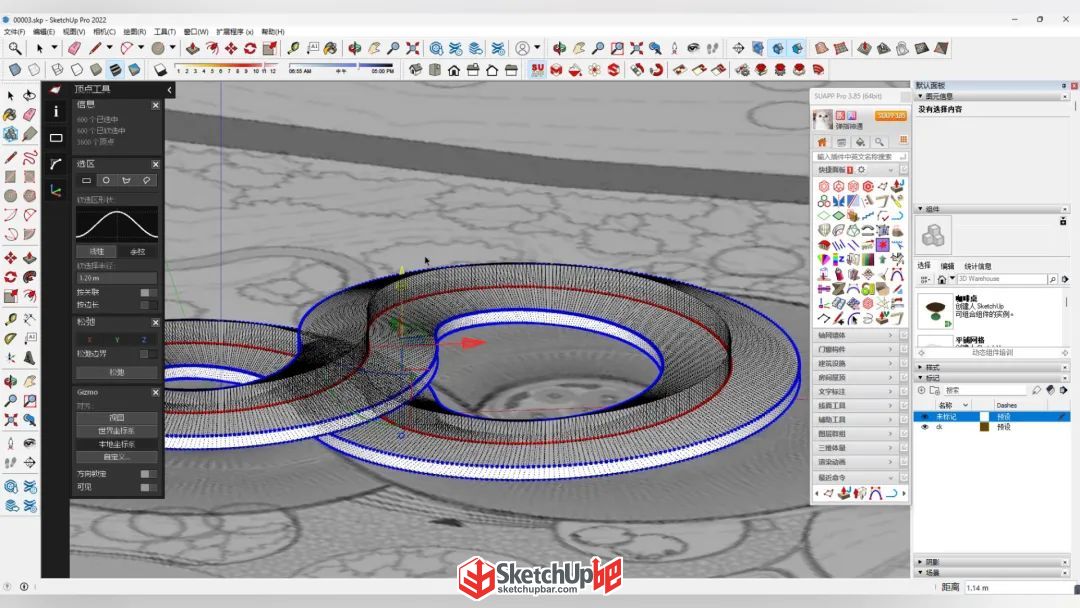

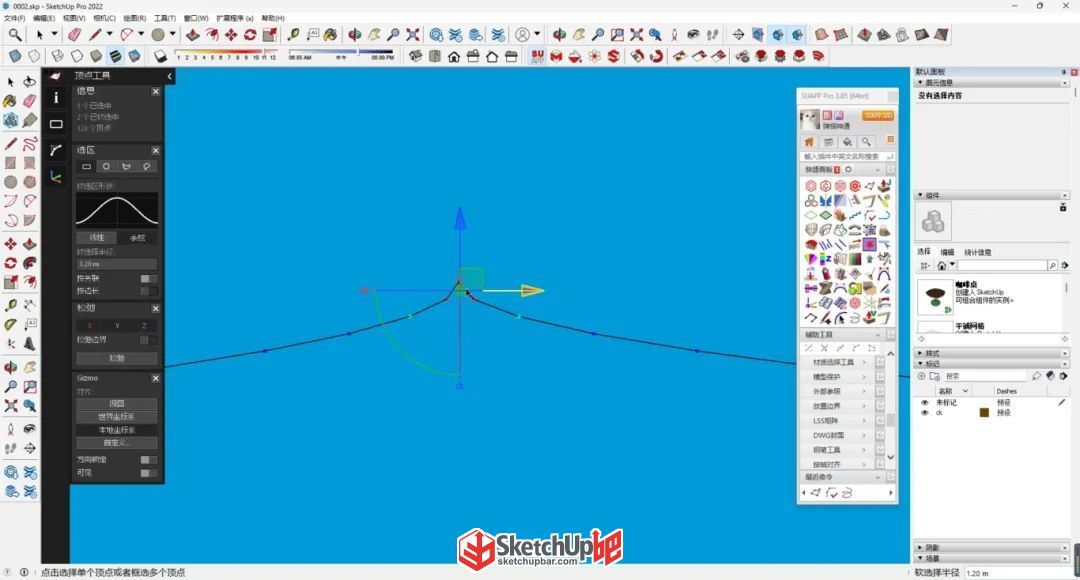

3.使用【頂點編輯】（SUAPP編號263）使接洽處變得平滑。

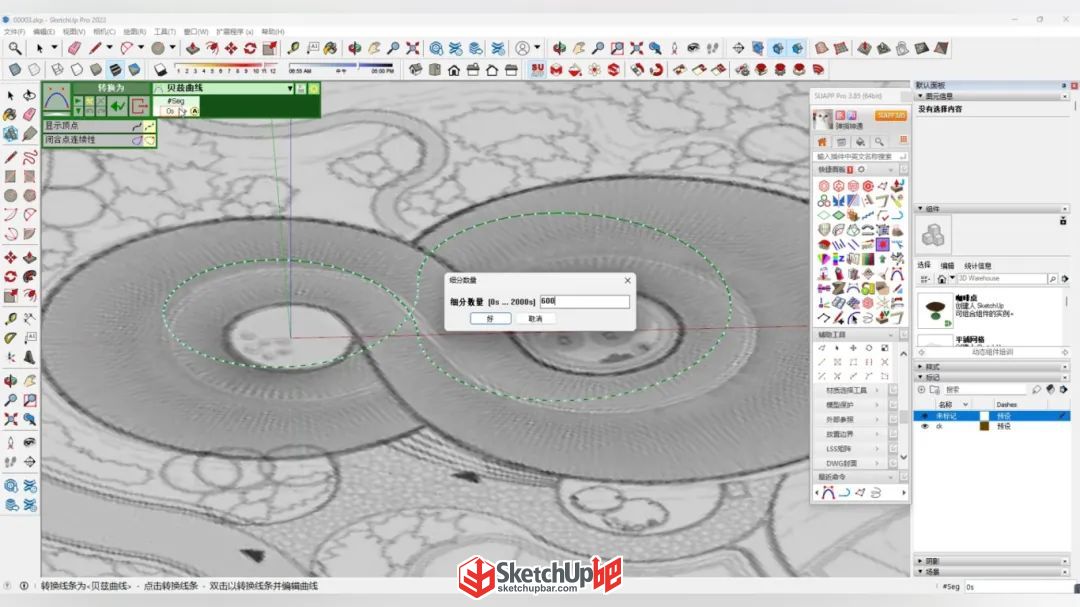

4.使用【貝茲曲線】（SUAPP編號96）轉換屋脊線為貝茲曲線。
5.使用【拉線成面】（SUAPP編號156）適當拉起屋頂?shù)暮穸取?/font>

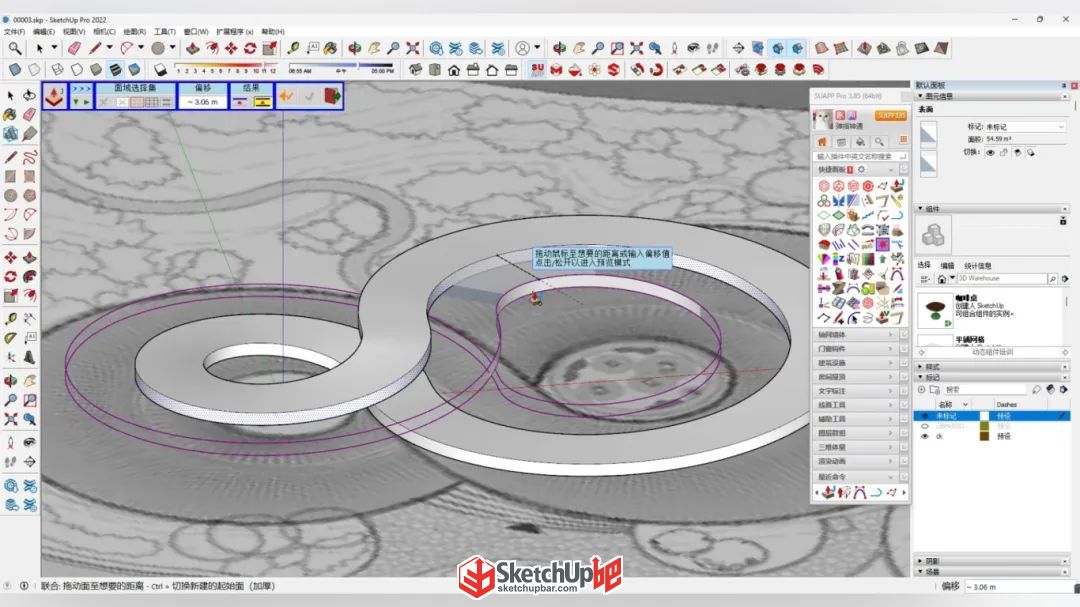

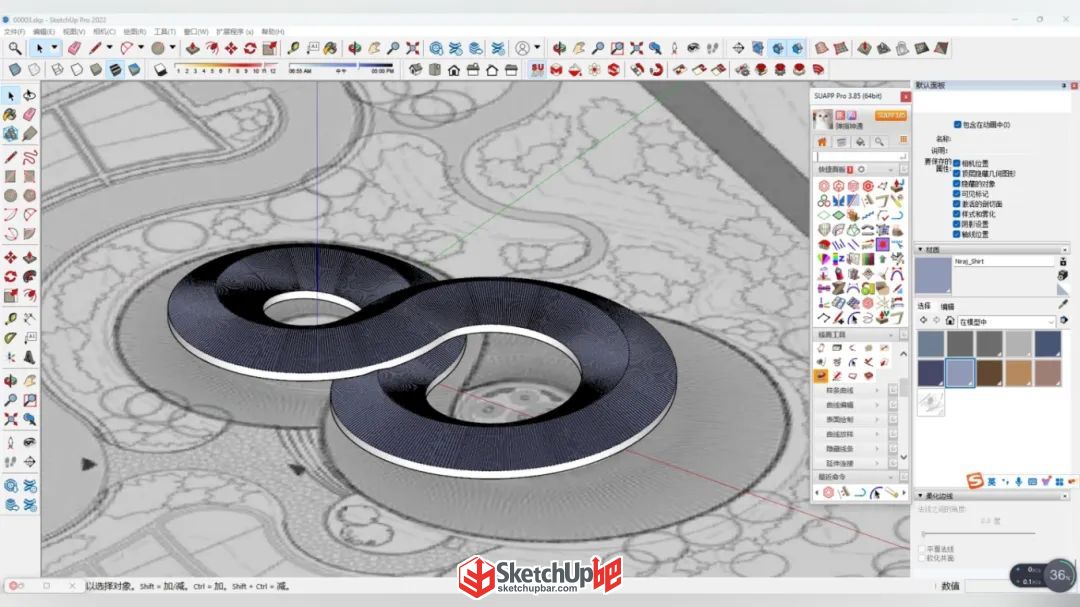

6.【超級推拉】(SUAPP編號94)向兩側推拉出屋面。
7.選中屋脊線，使用【定點編輯】（SUAPP編號263）向上移動，做出屋脊。

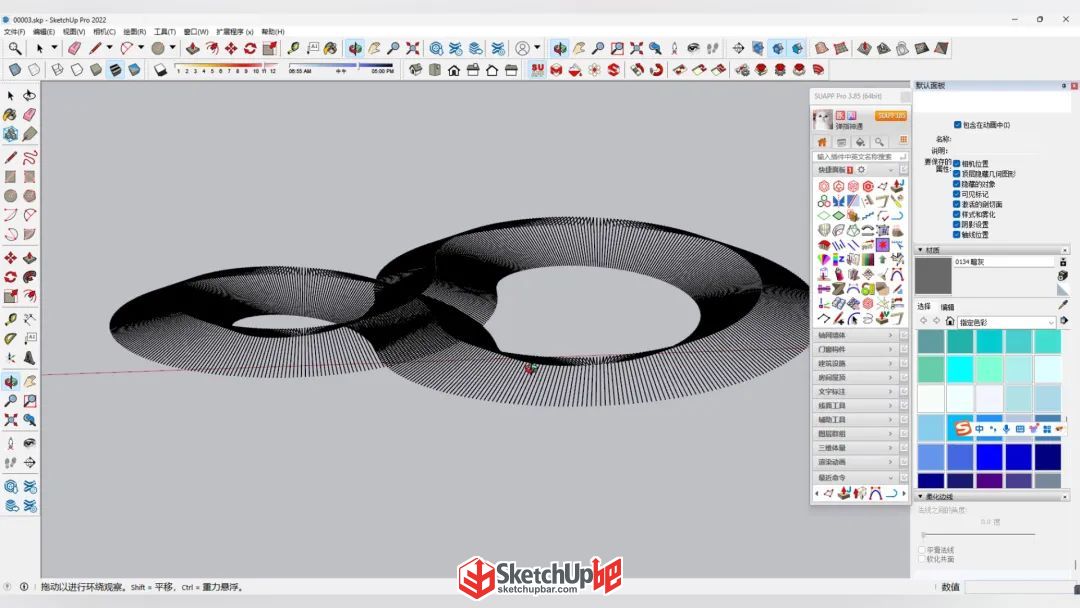

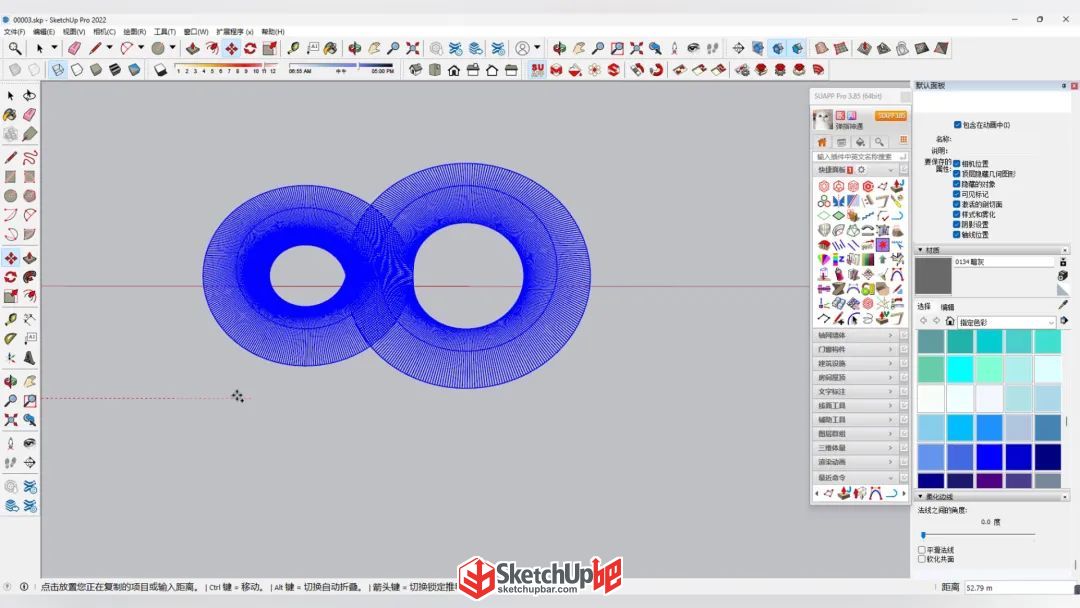

8.復制屋面至一側，取消勾選平滑法線，法線角度調為0，點擊線框模式，復制一份線框出來。

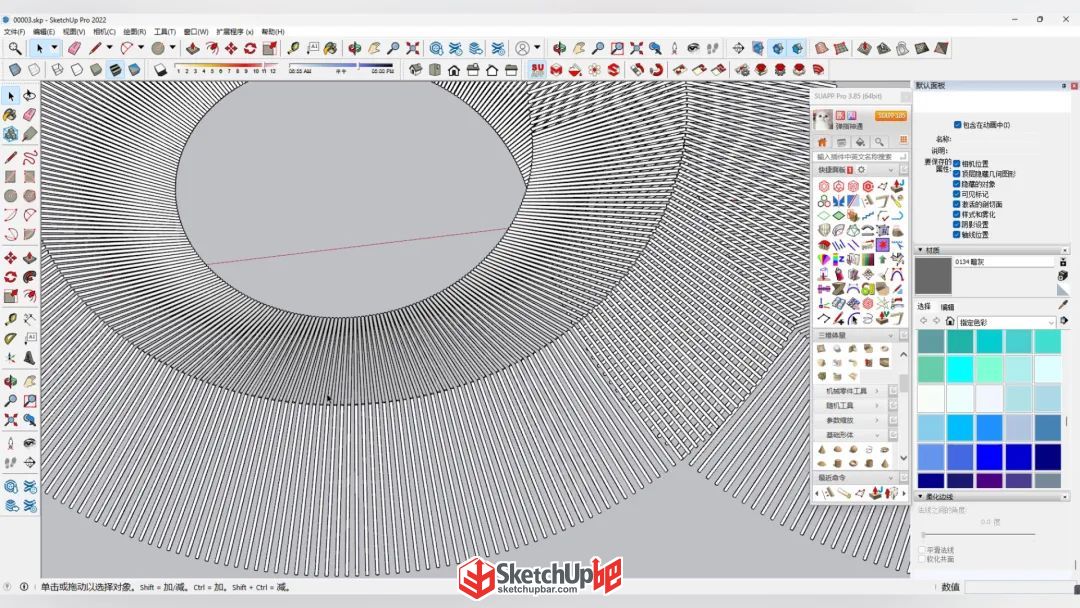

9.手動刪除，僅保留椽木結構線，用【線轉圓柱】（SUAPP編號148）插件，來做出椽木。
10.再用【線轉圓柱】（SUAPP編號148），做出圓柱屋脊。
11.復制回原位，賦予材質就做好啦。

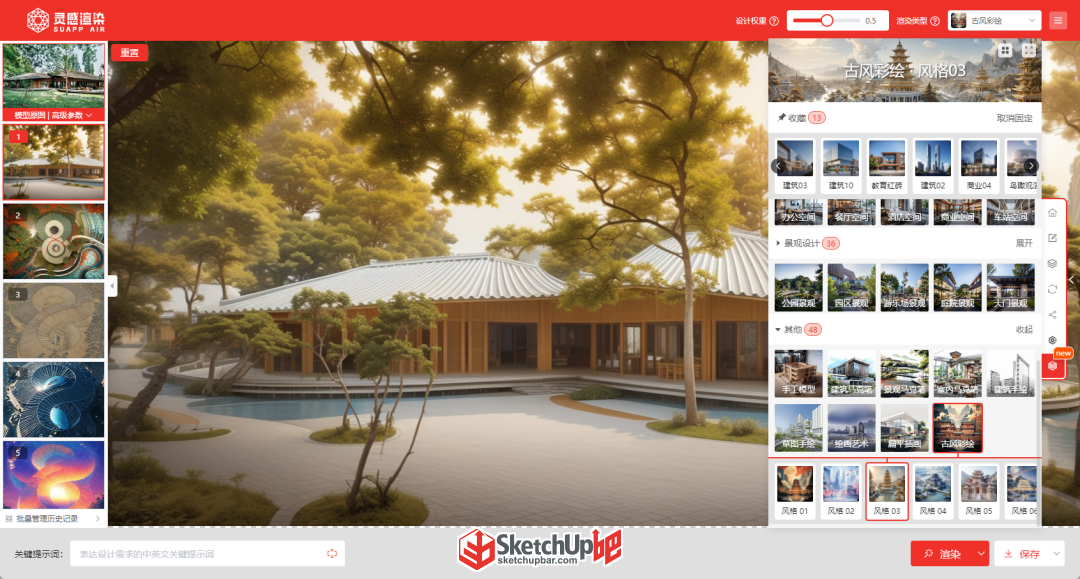

12.最后選用靈感渲染古風彩繪風格渲染一下。
更多建模例 敬請關注"SketchUp吧"
|
