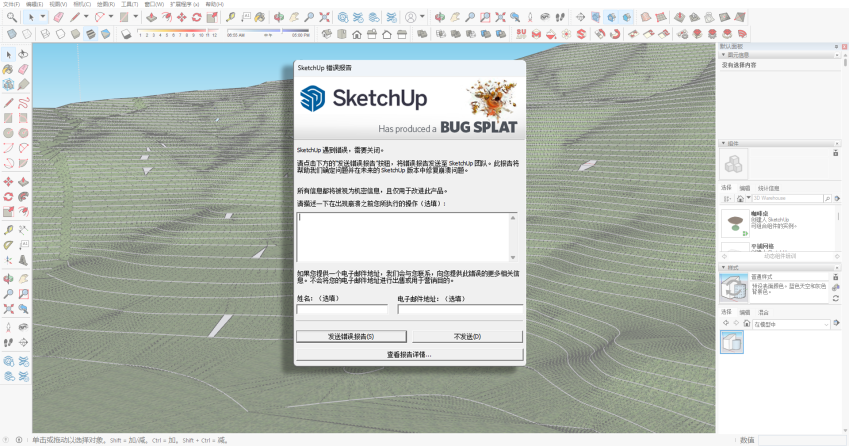

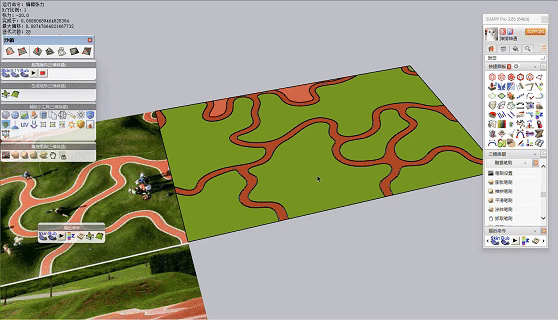

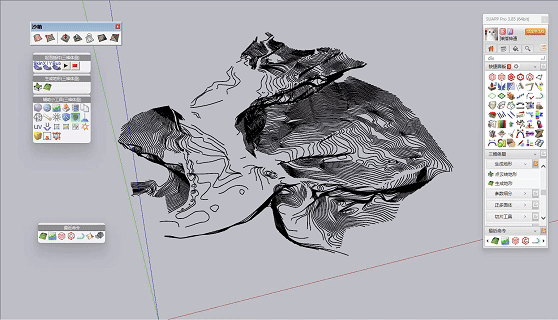

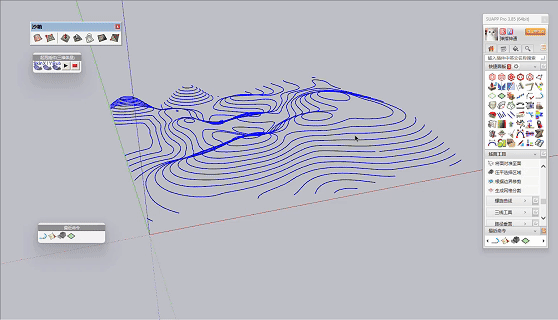

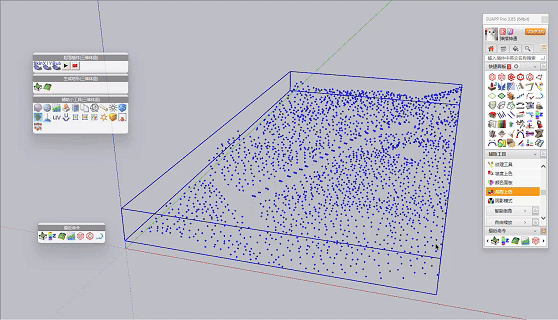

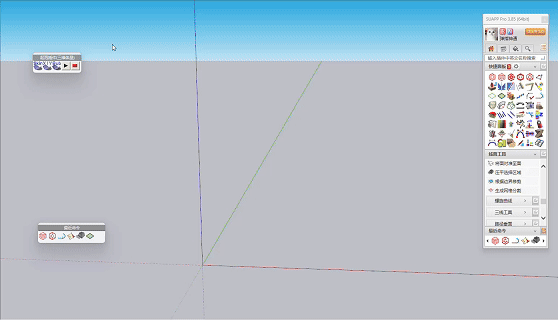

 眾所周知 方案前期最“無痛”（純折磨）的建模階段就是—— 地形建模！  先整理3小時甲方發的CAD， 導進su再等待時默默祈禱 不要未響應，不要未響應，不要未響應！ 等su心情好的時候，我們就能開始建模啦~ 無插件地形建模 1.等高線在同一平面且“恰好”都封上了面的時候，我們可以通過推拉工具，一個面一個面快速推拉出臺地地形。  2.等高線在正確的高度時，選中全部等高線，使用SU自帶的沙盒工具擬合等高線。  3.沒有明確的數據地形時，打開沙盒工具設置基準網格，再使用塑造地形工具手搓地形。  無插件更適合小場景，如果地形復雜，場景很大...... 插件地形建模 1.當CAD的等高線斷線又多，數量又多時，點擊生成地形（SUAPP編號429）插件，對等高線進行預處理優化及容錯處理，最后生成網格整齊、邊界精準的三維地形。  2.當CAD地形數據中只有高程點時，使用生成地形（SUAPP編號：429）中的點云轉地形工具，對點云進行三角面擬合，生成地形。  3.當需要做景觀微地形時，勾勒好地形輪廓，使用起泡插件（SUAPP編號：116）輸入合適的網格劃分數，再編輯張力，生成平滑的景觀地形。  再使用雕塑筆刷（SUAPP編號：253）里的膨脹筆刷，雕刻地形，模擬真實的地形質感。  凌晨3點，當你終于完成那個完美過渡的山谷地形時 你知道，真正的“折磨”才剛剛開始....... （未完待續）  精彩后續，敬請關注"SketchUp吧"  |
