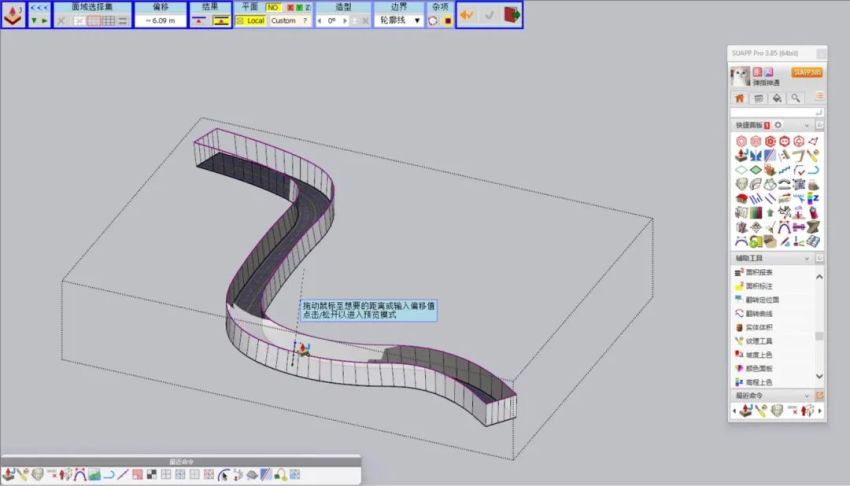

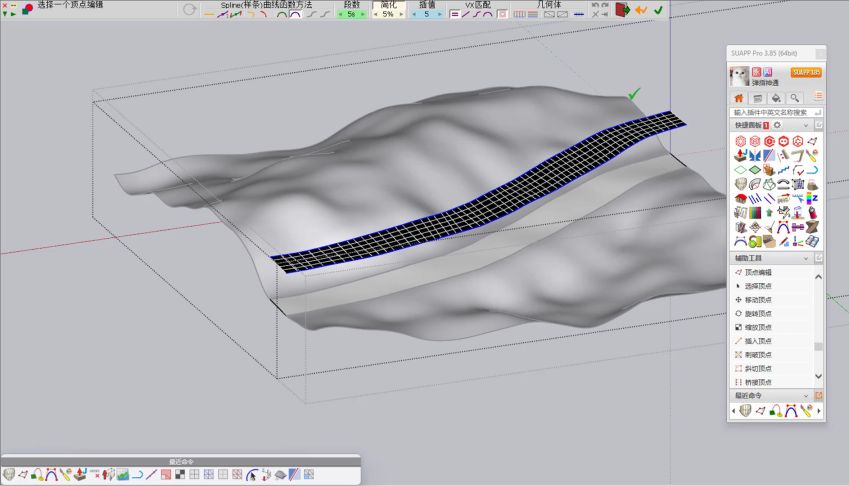

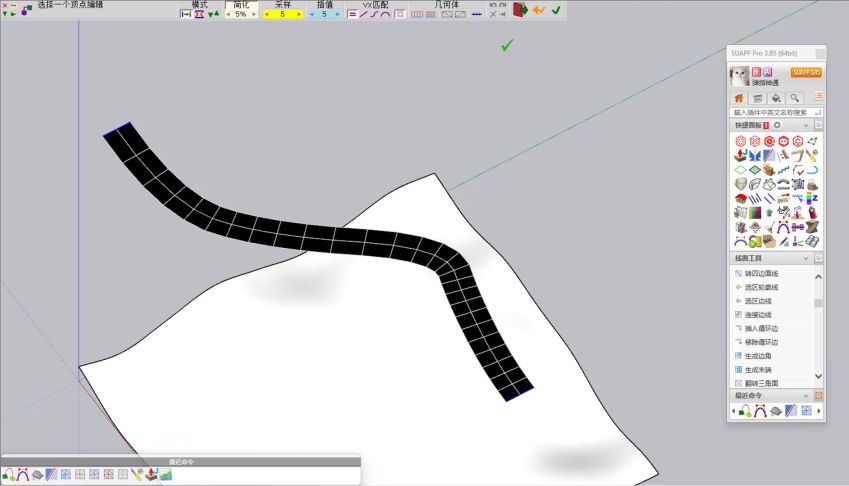

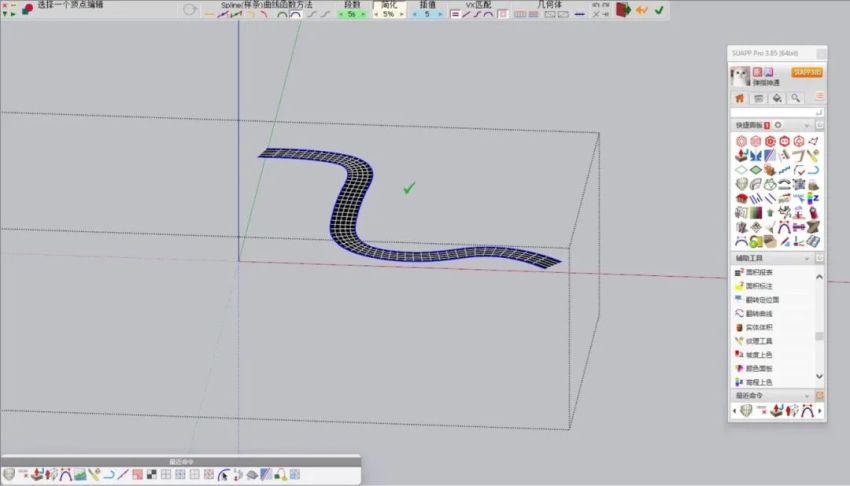

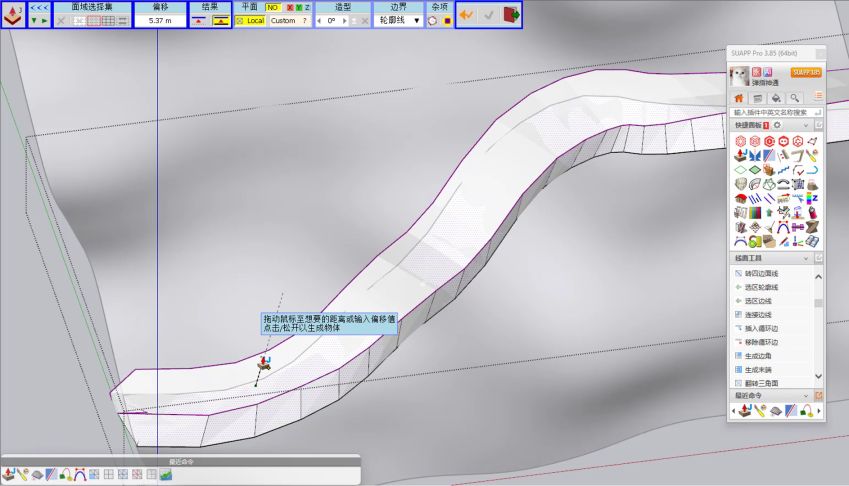

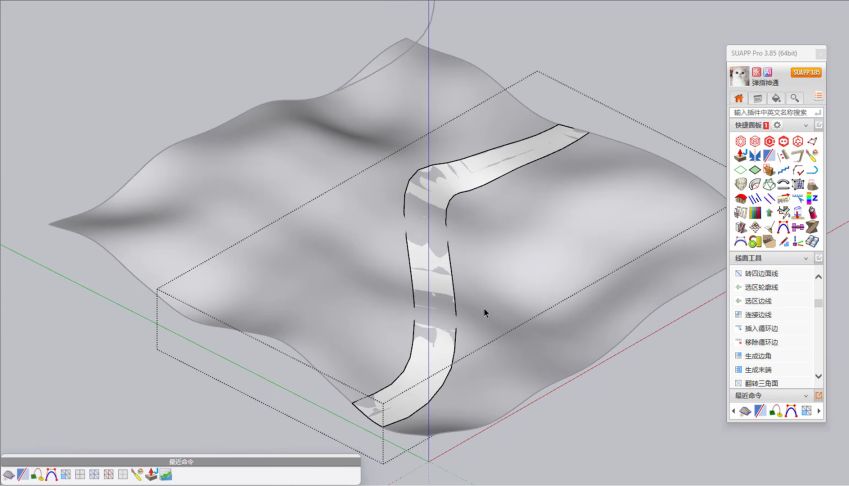

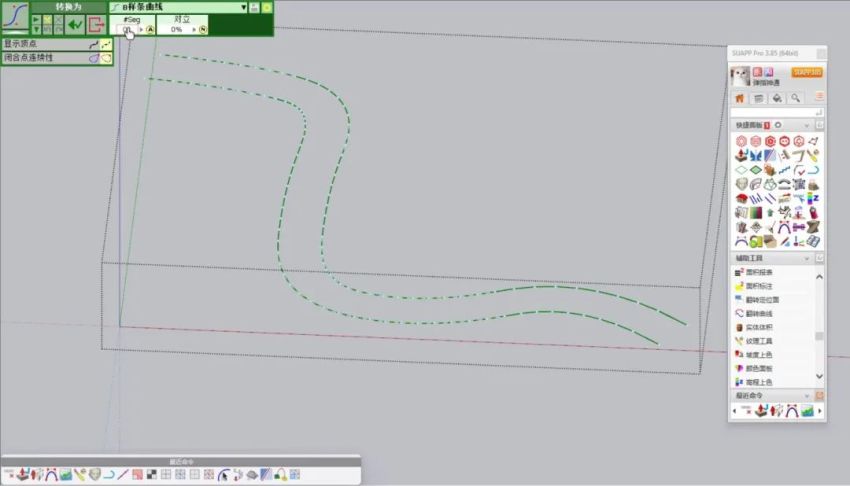

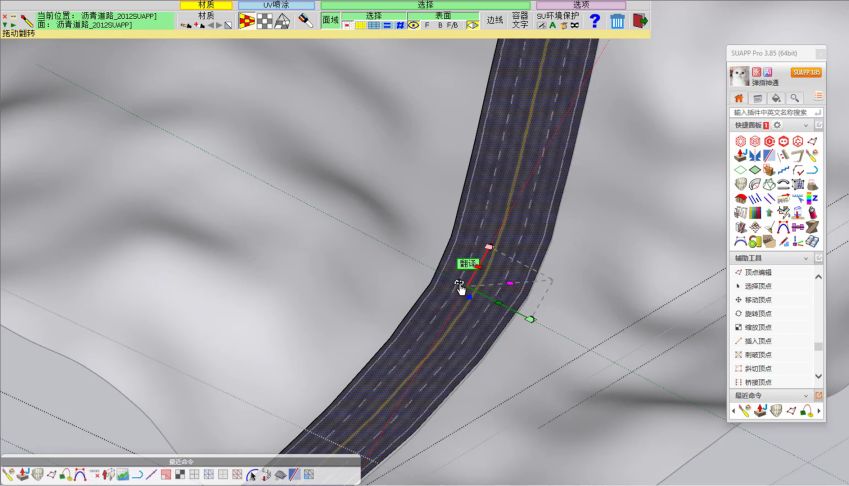

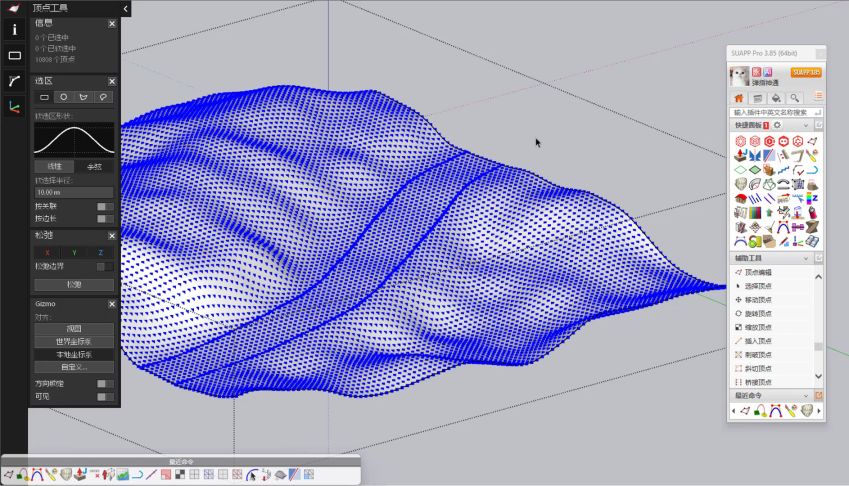

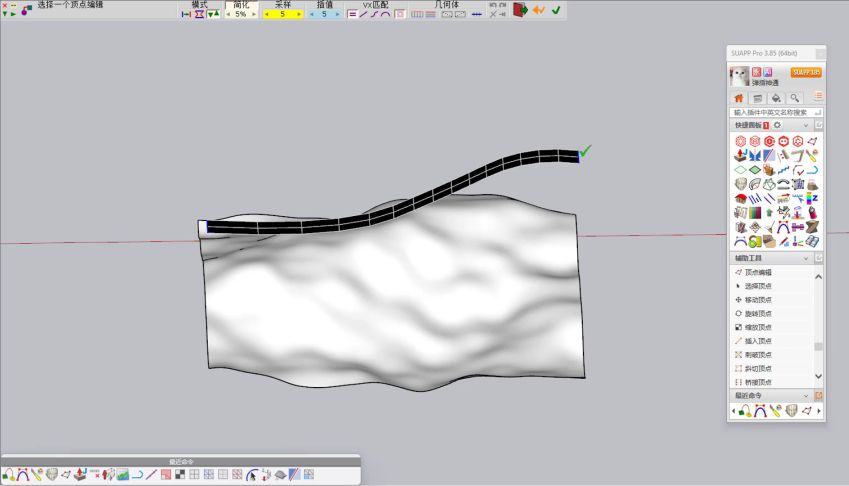

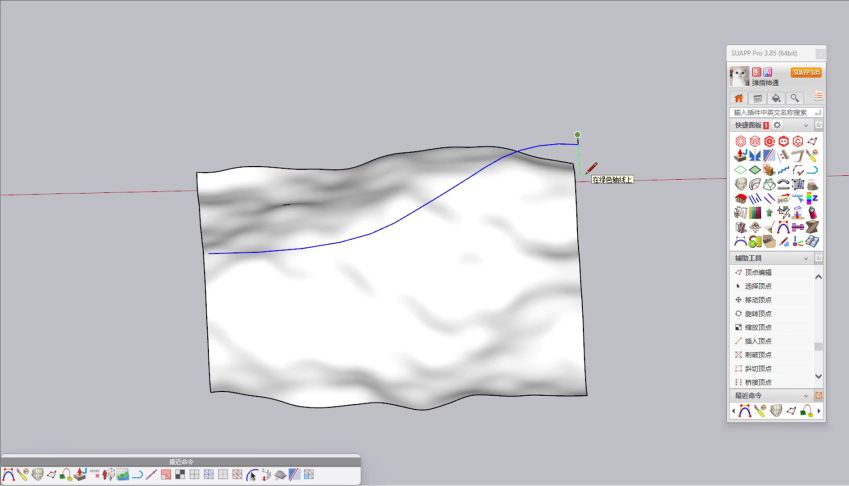

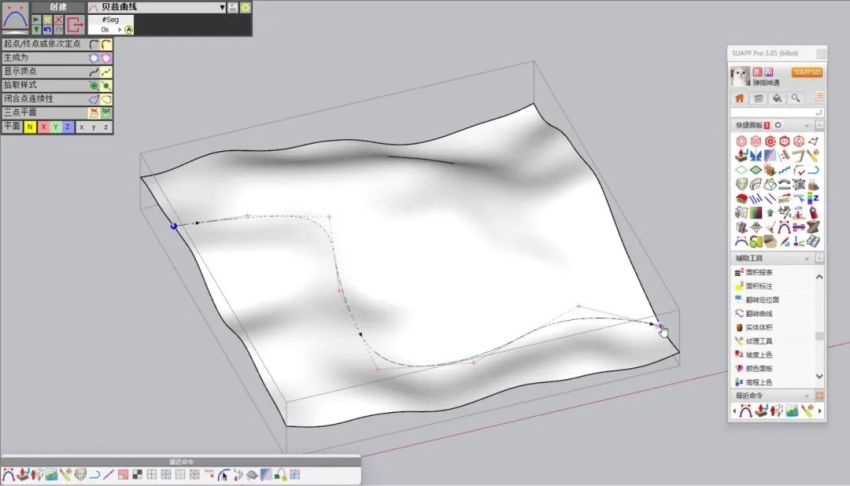

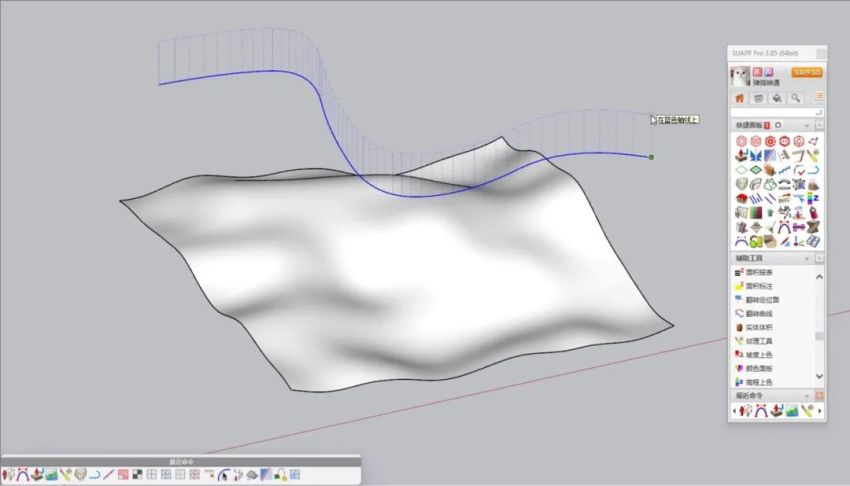

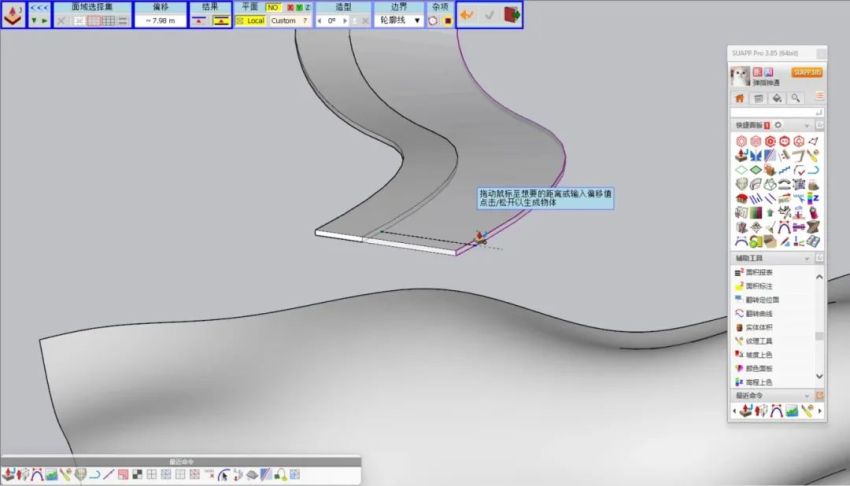

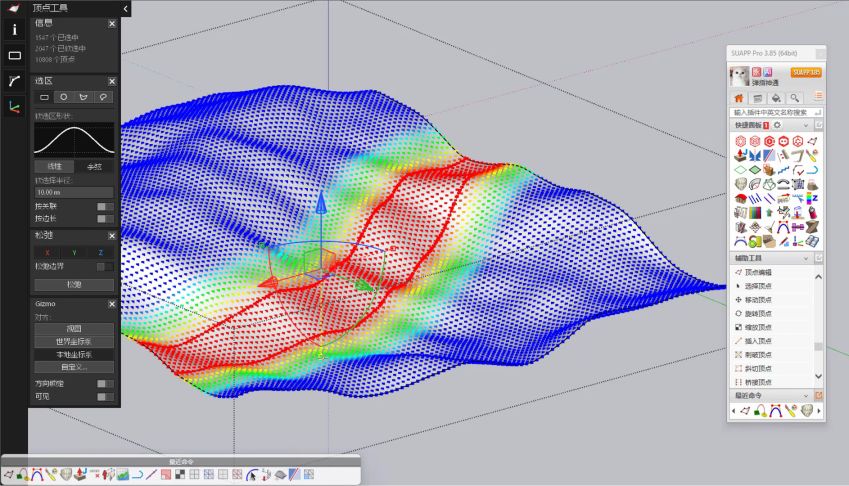

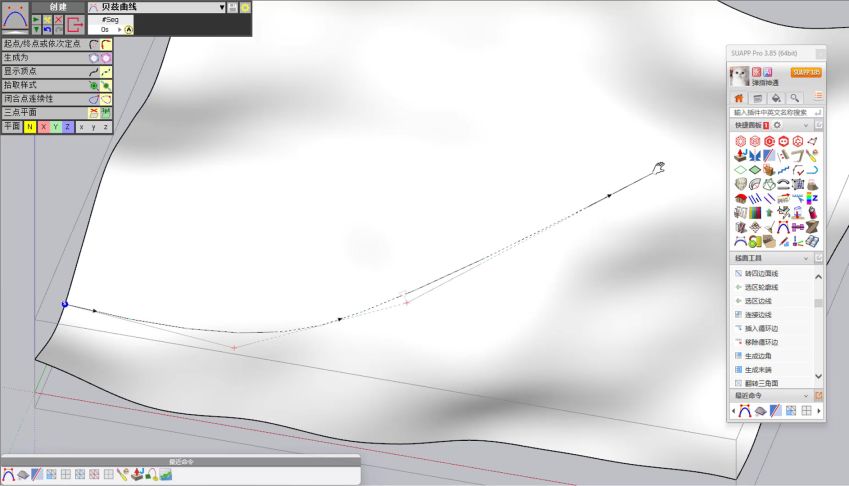

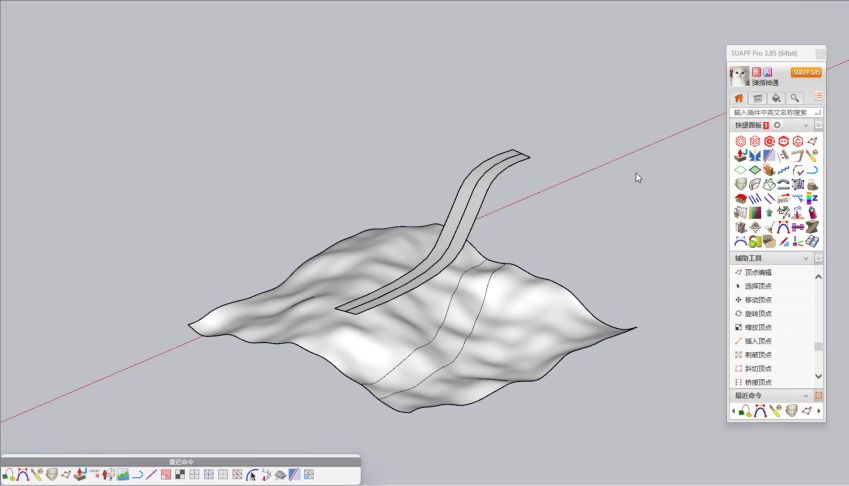

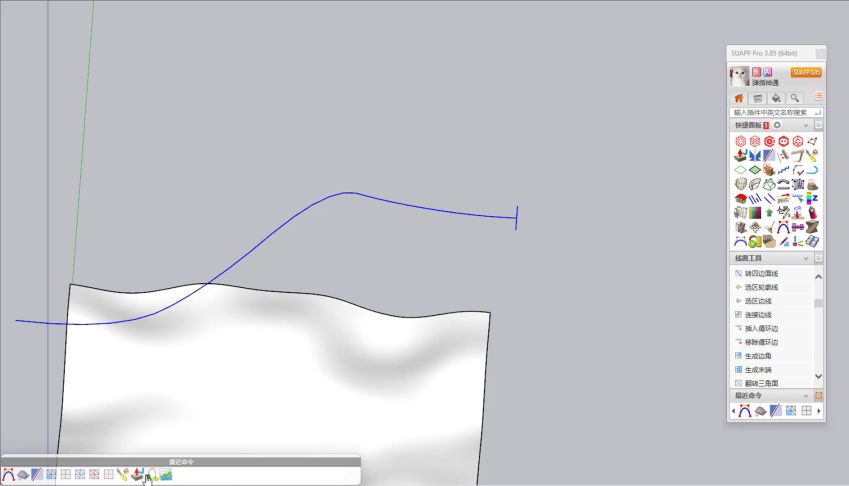

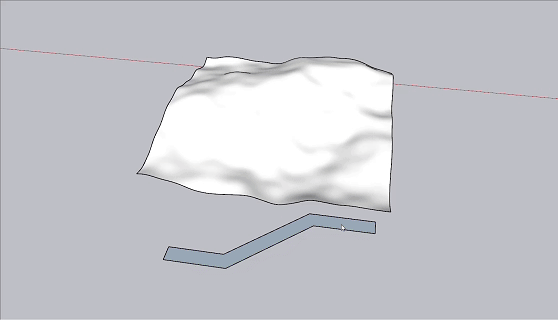

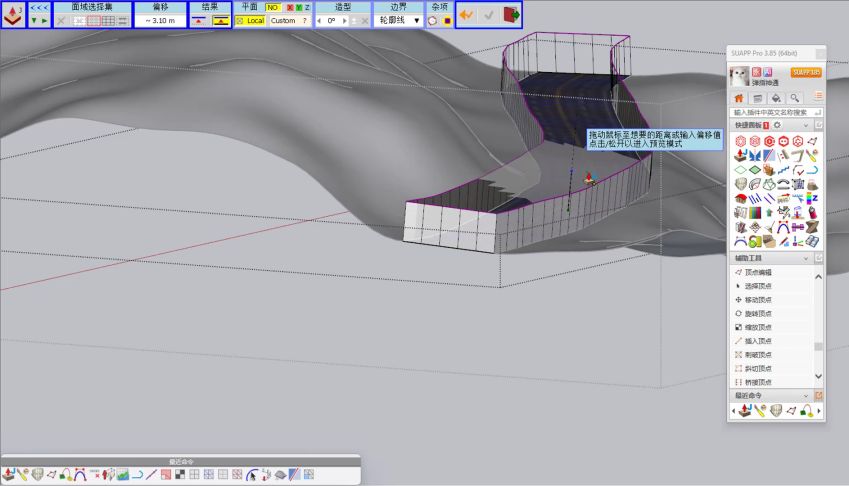

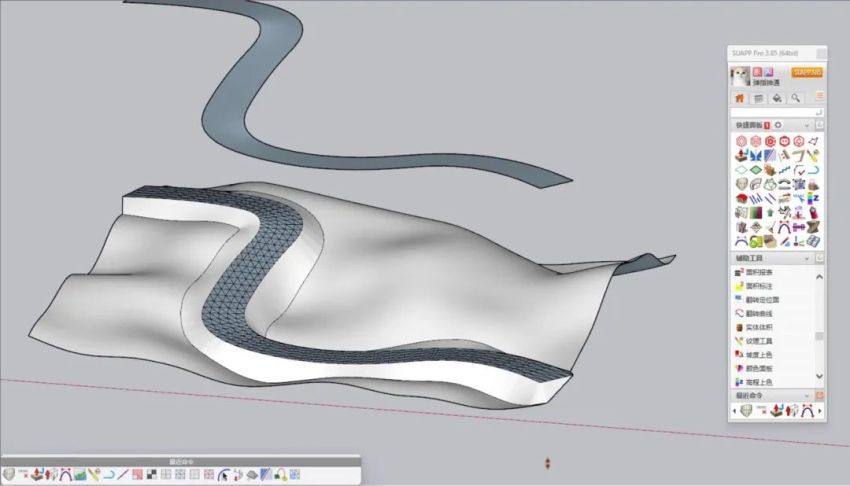

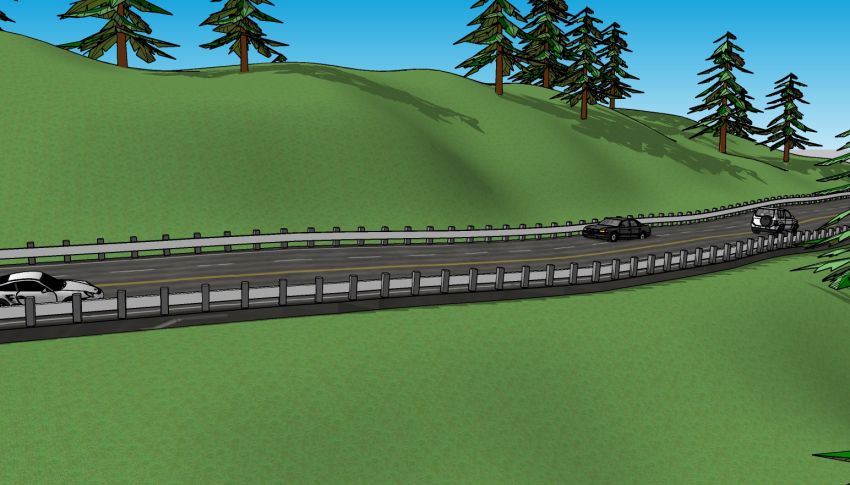

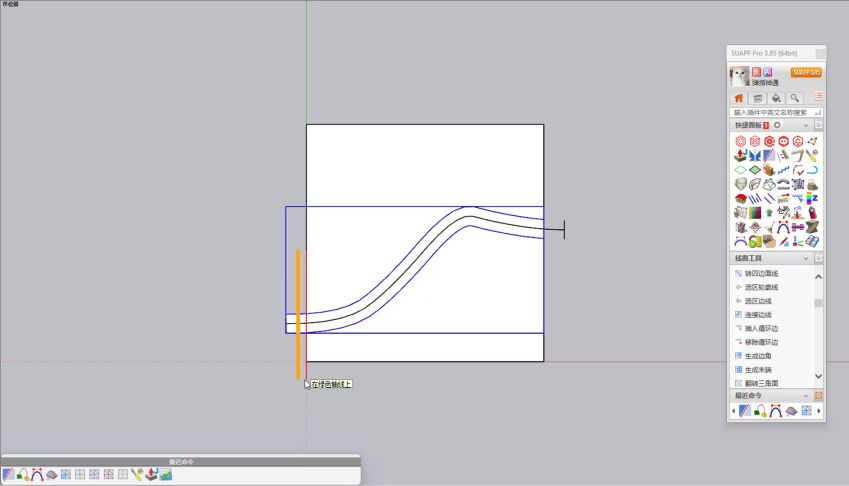

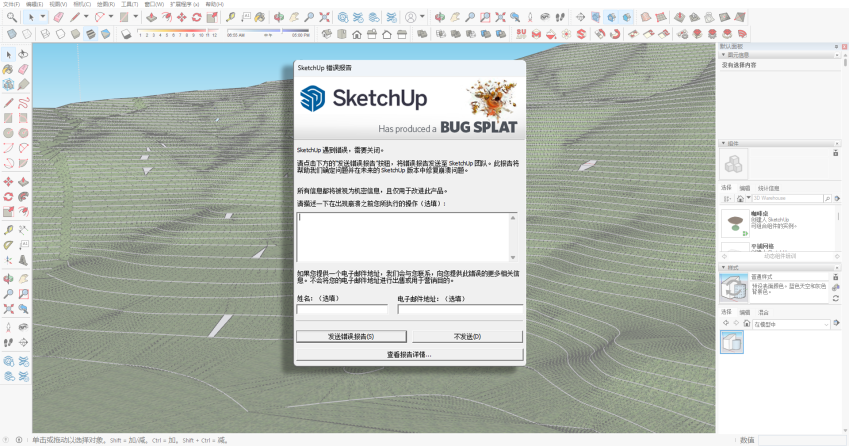

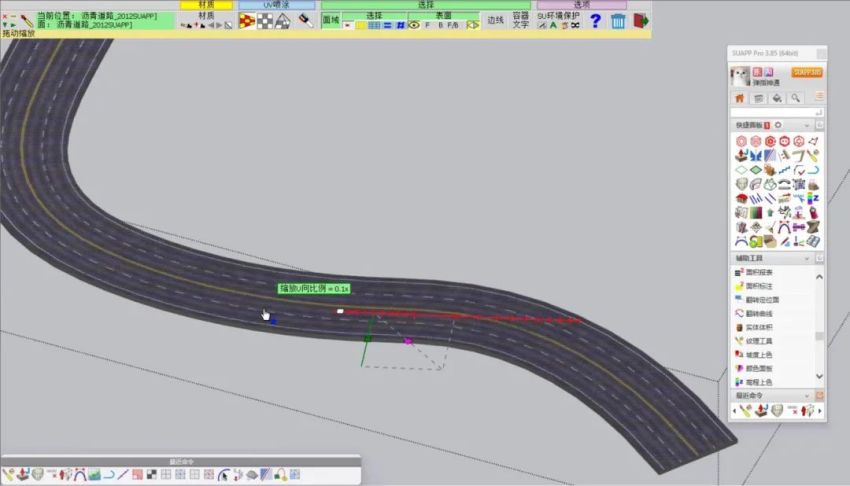

 書接上回  有些同學呀，想建的是  結果建的是：  別眨眼，正確示范來咯  教學視頻 使用到的插件 【貝茲曲線】（SUAPP編號96） 【曲線放樣】（SUAPP編號427） 【對象切割】（SUAPP編號298） 【放置邊界】（SUAPP編號165） 【Fredo工具】（SUAPP編號435） 【超級推拉】（SUAPP編號94） 【拉線成面】（SUAPP編號156） 【頂點編輯】（SUAPP編號263） 方法一、下落插件放置道路  1.使用【貝茲曲線】（SUAPP編號96）在地形上畫出道路中線。  2.調整好位置，延端點畫出截面線。  3.使用【曲線放樣】（SUAPP編號427）里的路徑放樣做出路面。  4.使用【對象切割】（SUAPP編號298）切除多余的部分。  5.使用【放置邊界】（SUAPP編號165）放置到地形上。  6.再使用【超級推拉】（SUAPP編號94）中的聯合推拉做出厚度。  7.并使用【Fredo工具】（SUAPP編號435）中的紋理工具賦予并調整路面材質。 方法二、頂點編輯擬合道路  1.使用【貝茲曲線】（SUAPP編號96）在地形上畫出道路中線。  2.調整位置延端點畫出截面線。  3.選中對應線條使用【曲線放樣】（SUAPP編號427）做出路面。  4.使用沙盒工具投影路面到地形上。  5.投影到地形上后選擇道路，使用【頂點編輯】（SUAPP編號263）調整軟化半徑，進行z軸方向上的收縮。   6.再復制道路輪廓進行【曲線放樣】（SUAPP編號427）得到路面。  7.下落到路面上后使用【超級推拉】（SUAPP編號94）中的聯合推拉做出厚度。  8.使用【Fredo工具】（SUAPP編號435）的紋理工具調整材質。  方法三、沙盒平整道路 1.使用【貝茲曲線】（SUAPP編號96）貝茲曲線在地形上繪制道路中線。  2.移動中線到合適的位置后使用【拉線成面】（SUAPP編號156）拉出一定厚度。  3.使用【超級推拉】（SUAPP編號94）中的聯合推拉做出道路體塊。  4.提取道路邊線使用【貝茲曲線】（SUAPP編號96）并重建曲線。  5.再選中邊線，使用【曲線放樣】（SUAPP編號427）得到路面。  6.選中路面使用沙盒工具里的地形平整，使地形拉出合適的護坡。  7.再把生成的路面降到地形上，并使用【超級推拉】（SUAPP編號94）里的聯合推拉拉出厚度。  8.使用【Fredo工具】（SUAPP編號435）里的紋理工具調整路面材質。  還想看什么建模教程，評論區告訴我~ 更多建模案 例敬請關注"SketchUp吧"  |
