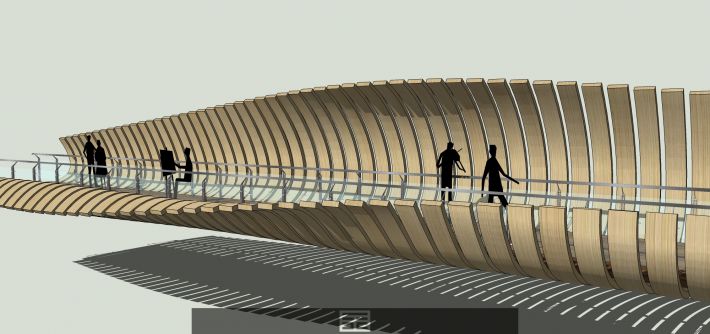

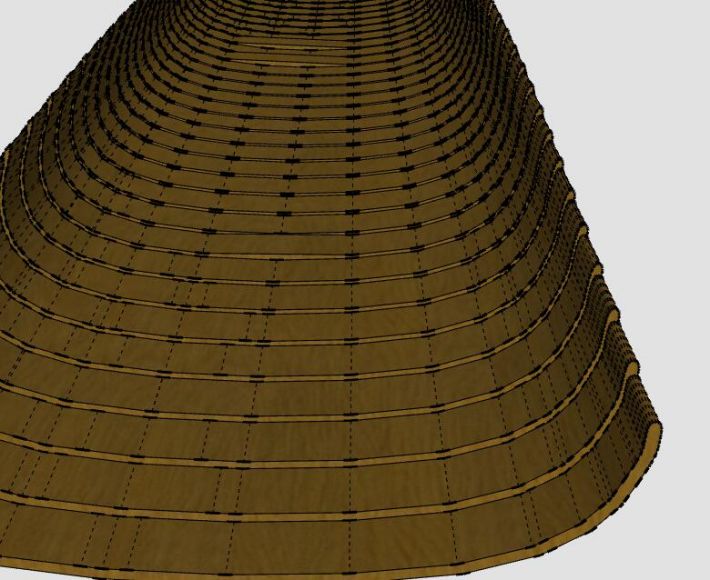

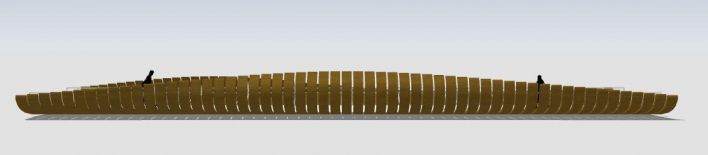

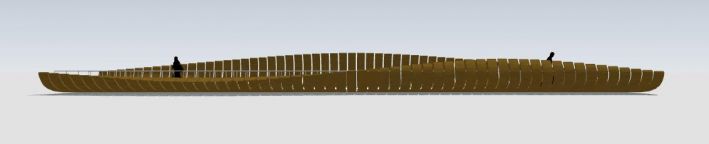

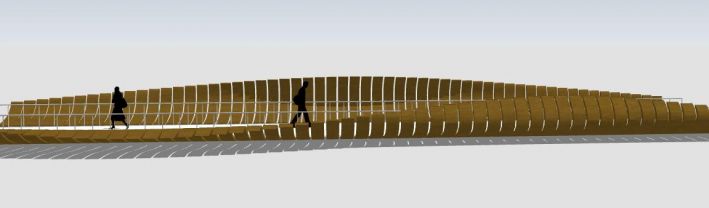

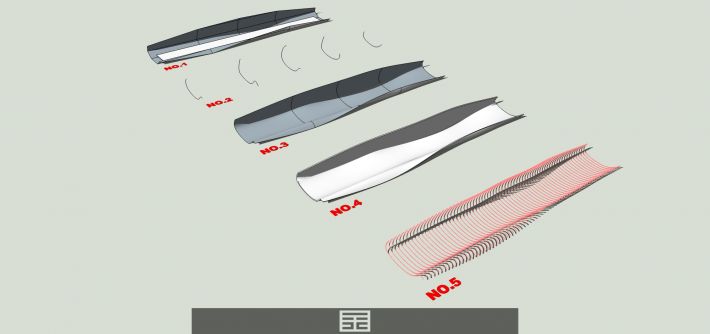

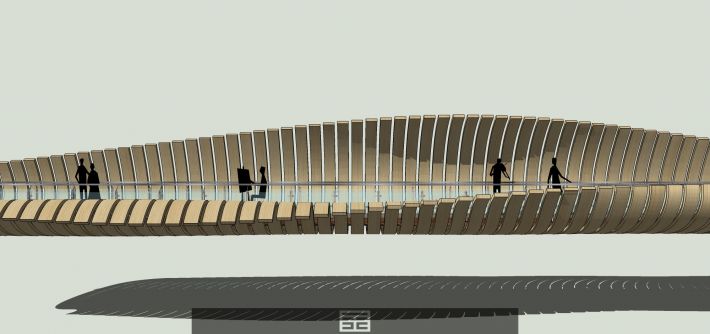

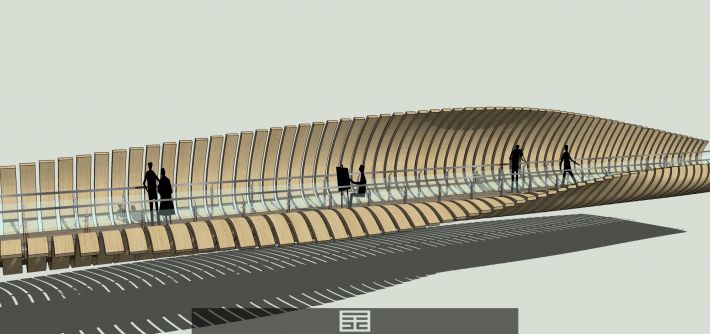

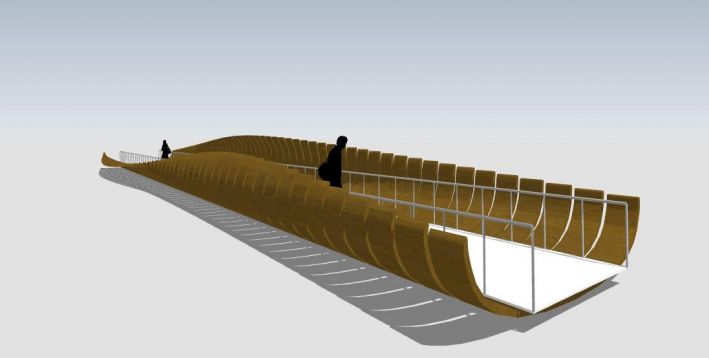

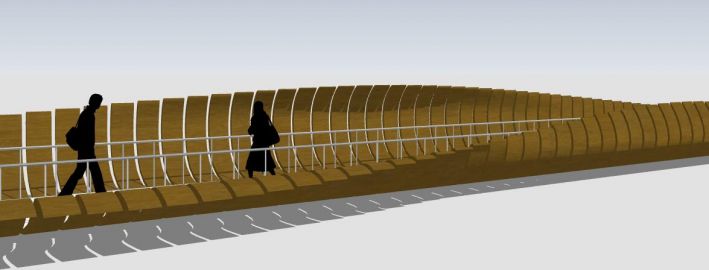

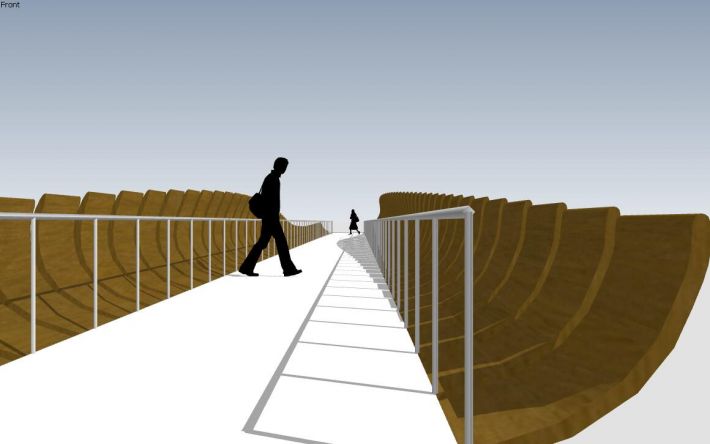

| 文：niceppko luoyuqi123 本文發布于微信公眾號SketchUpBar 鏈接：https://mp.weixin.qq.com 最近，在【問吧】，很多同學都在關注一個問題，那就是高難度景觀橋的建模方法，一直都是困擾大家的難題啊，可是就在前幾天，居然有人解答了，而且方法還很巧妙！更贊的是，居然有兩種解決方法！ 下面，讓我們一起來看看吧！ 首先感謝niceppko和luoyuqi123同學的耐心解答 題目是這樣的  先是niceppko同學的解答，瞬間茅塞頓開。  1、為了控制曲線優美度，先起個外表皮的大型，主要目的為把控關鍵點的前后高低點位。 2、使用“貝茲曲線”內的“F-spline”樣式，依附關鍵點繪制曲線。 注：在曲線段數的控制上，已經有很多討論過此問題，比如這次，我曲線段值設置“20”時，成型后可以明顯感受到多邊形的塊面感，而最終我選擇段值為“40”，嗯，造型平滑了，不過開始卡頓了，為了效果無所謂了。所以說，在曲面量的控制方面，絕對是個經驗活。 3、使用“Curviloft”生成總體曲面。內部分段我選擇了“8”，不敢分多了。 4、使用“Shell”（SUAPP里叫“生成殼體”；Max里面叫做“殼”命令）出個厚度。 注：為啥用這命令，我試過“超級推拉”給厚度的，不過對于這個形體，我一聯合推拉就卡，貌似“聯合推拉”的計算方式比較龐雜吧，這又可以引申出一個話題，可以討論討論。 5、切片。 注：這里我切片厚度為“0”，因為是這樣，根據圖示造型，木檁的寬度比間距要大的多，但“切片機”是不支持這樣設置的（只能間距大于切片厚度），索性我就僅要個片片，大不了我自己拉厚度。 6、給切片厚度，微調，完工。 注：同樣，“超級推拉”一整體運算這種數量龐大的造型就卡掉，得~我自己一個片片一個片片拉厚度行了吧。 來看看成稿效果：

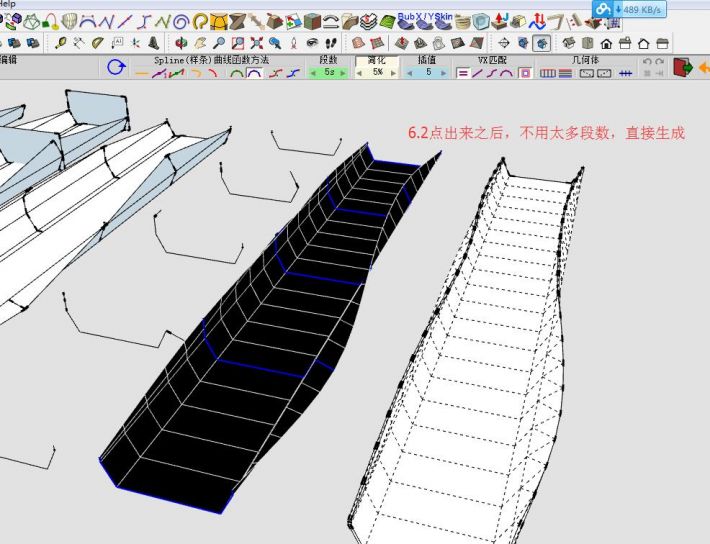

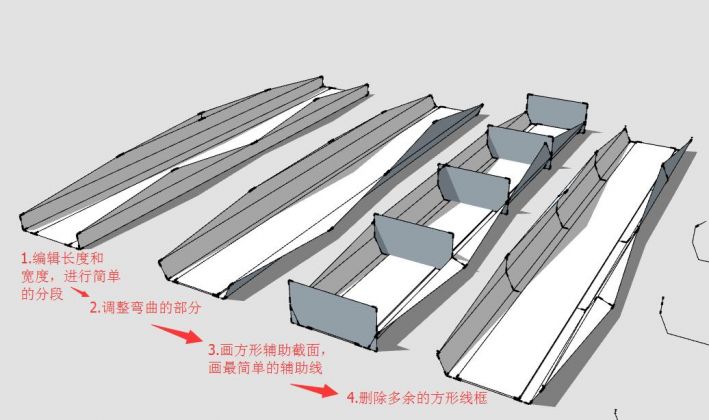

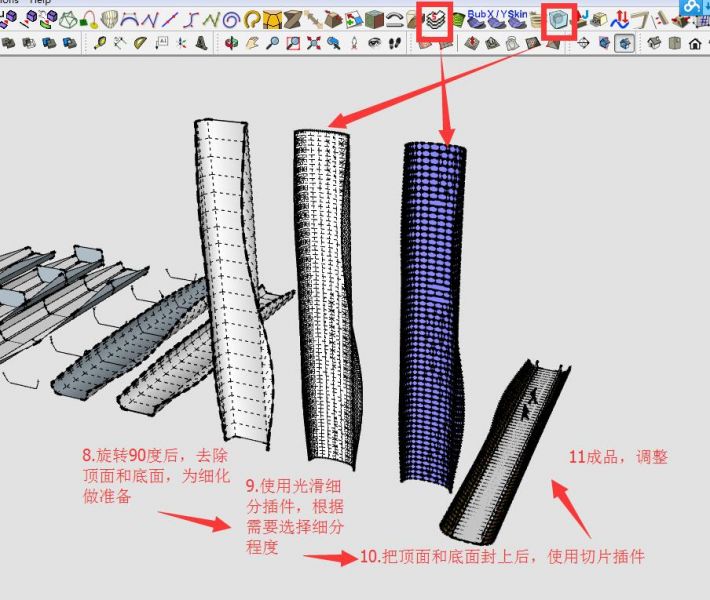

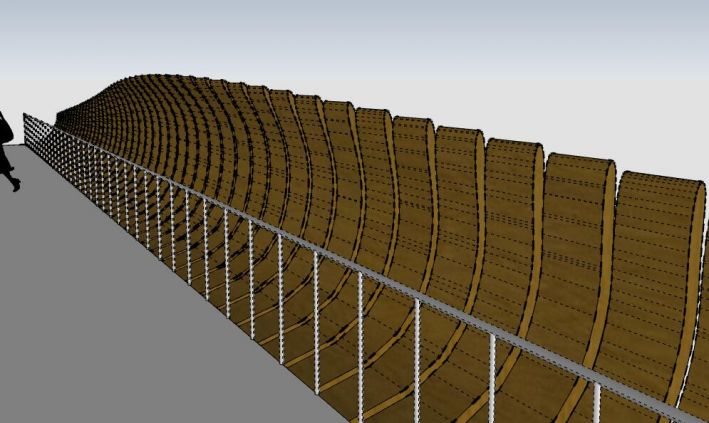

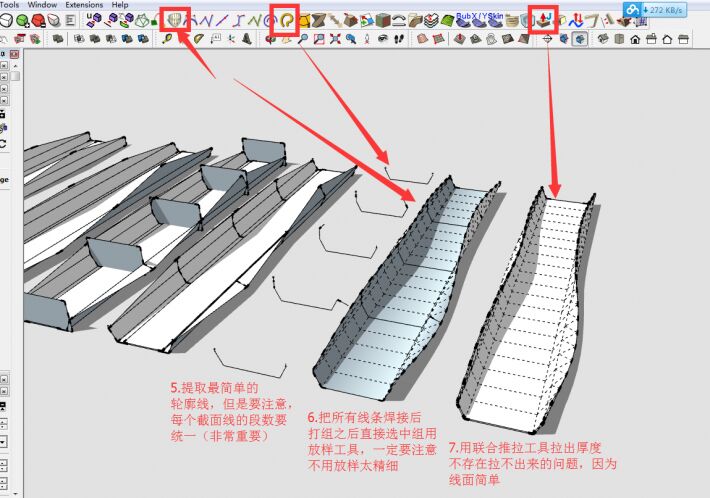

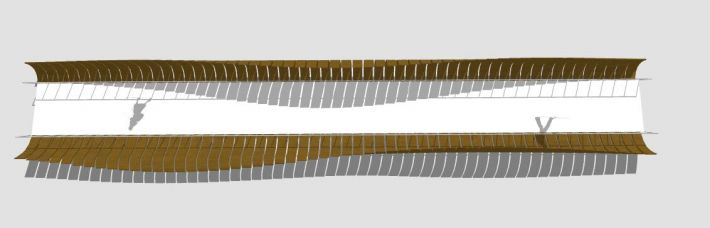

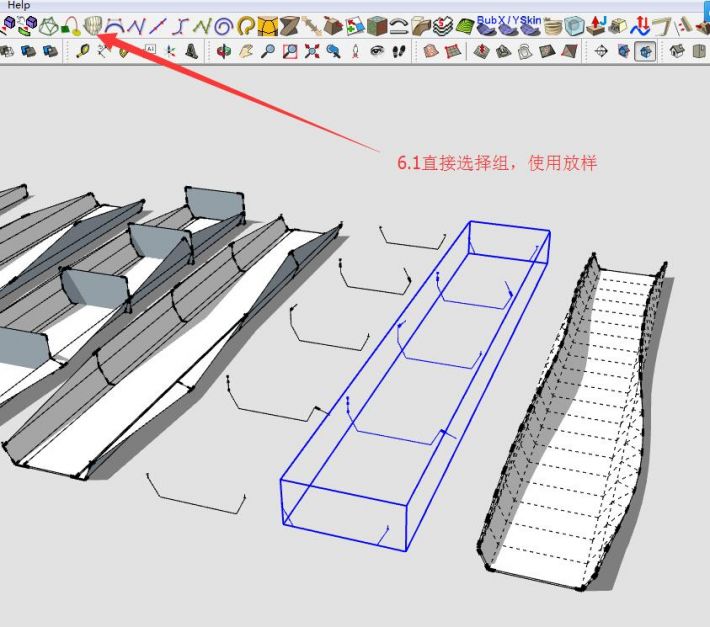

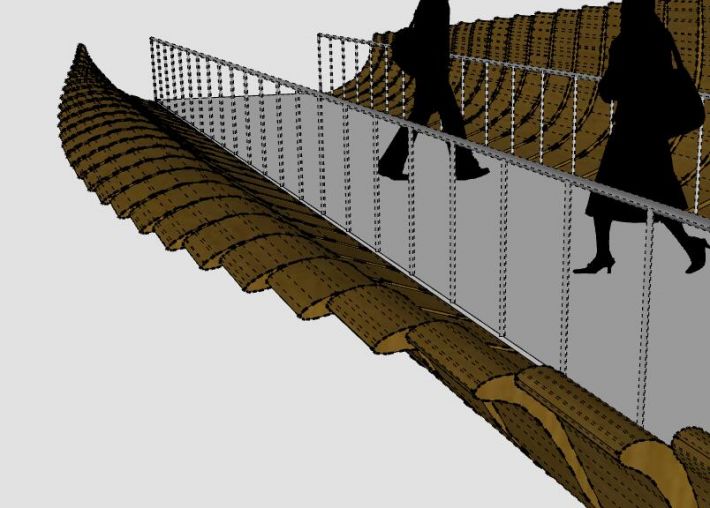

 確實不錯，這時，luoyuqi123同學又提出了不同的方法，讓我們又來看看：  做到這里還是和niceppko同學差不多的思路，但是后面就差別很大了，并沒有把提取出來的截面線進行細分。        |
luoyuqi123 發表于 2016-12-6 08:10
切片工具只能切實體
