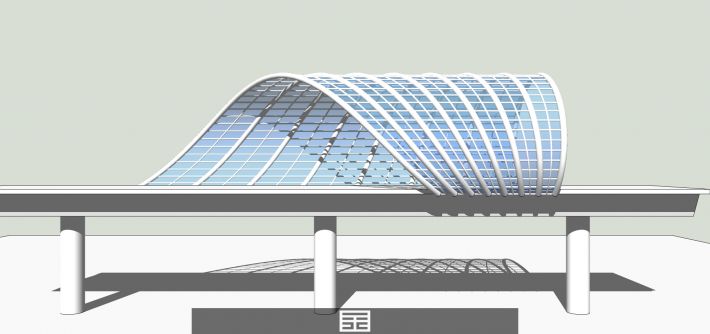

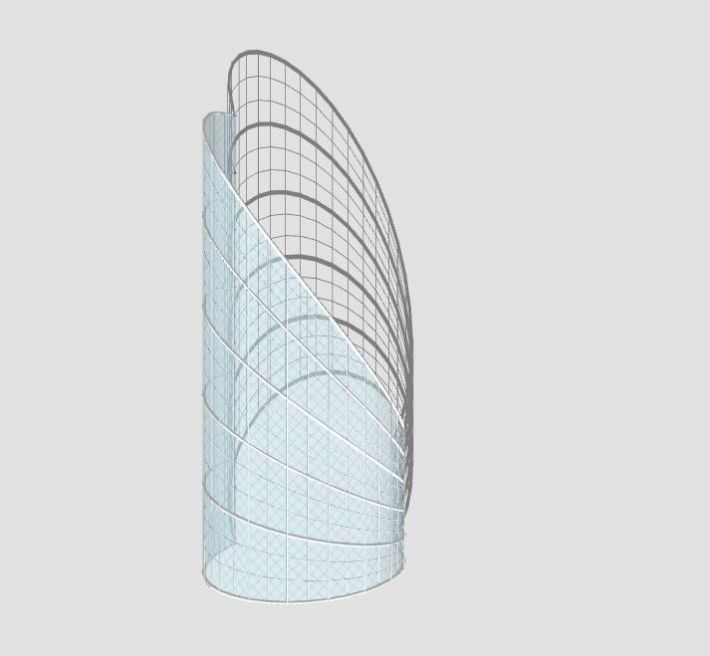

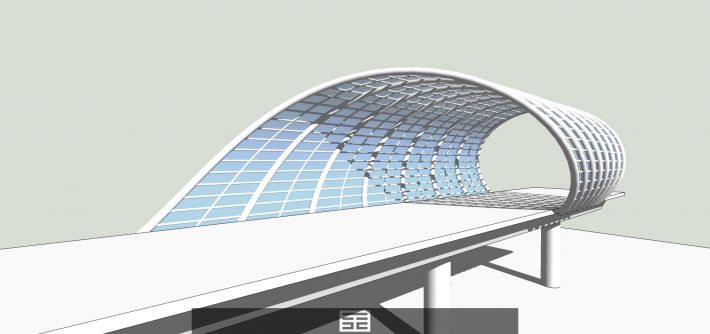

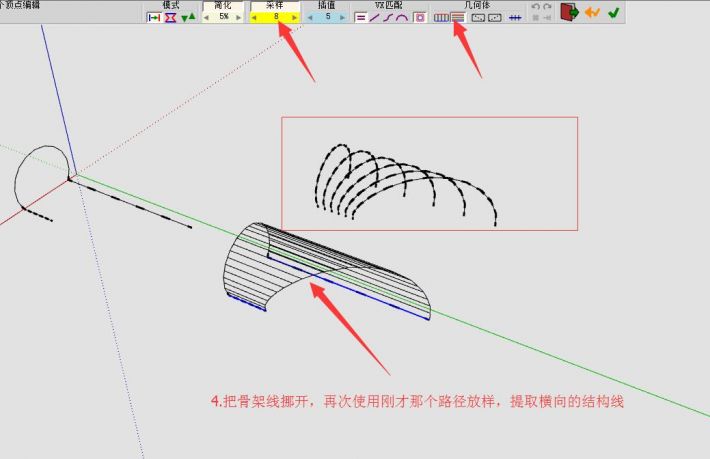

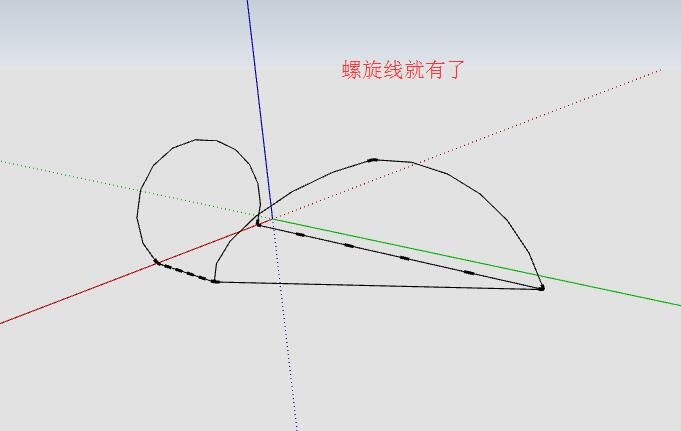

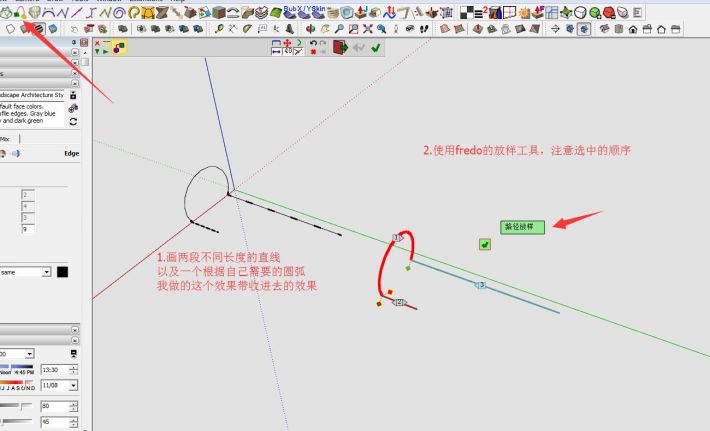

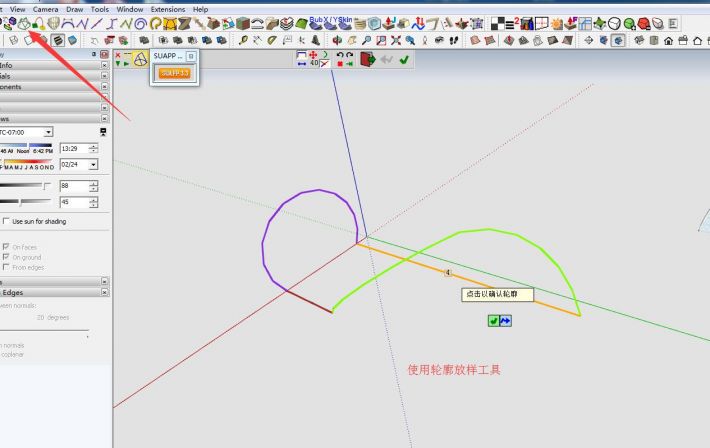

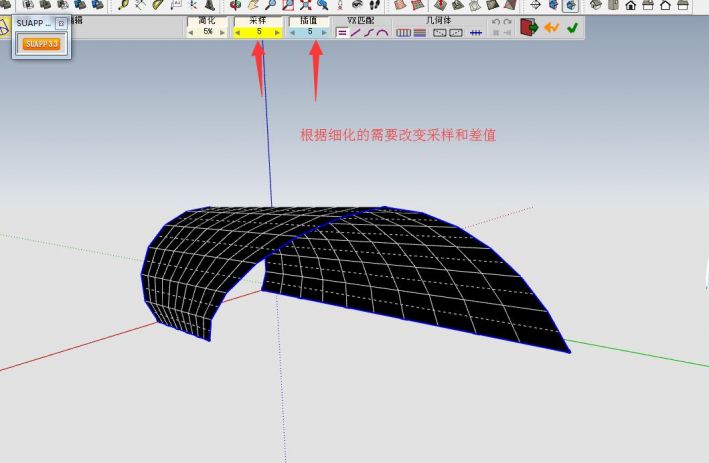

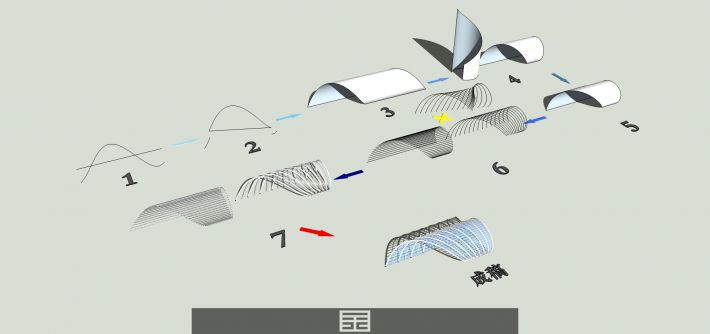

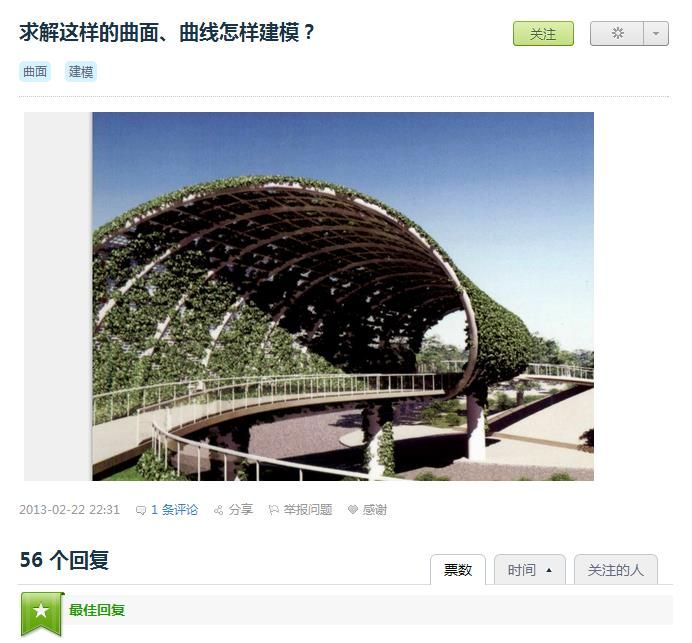

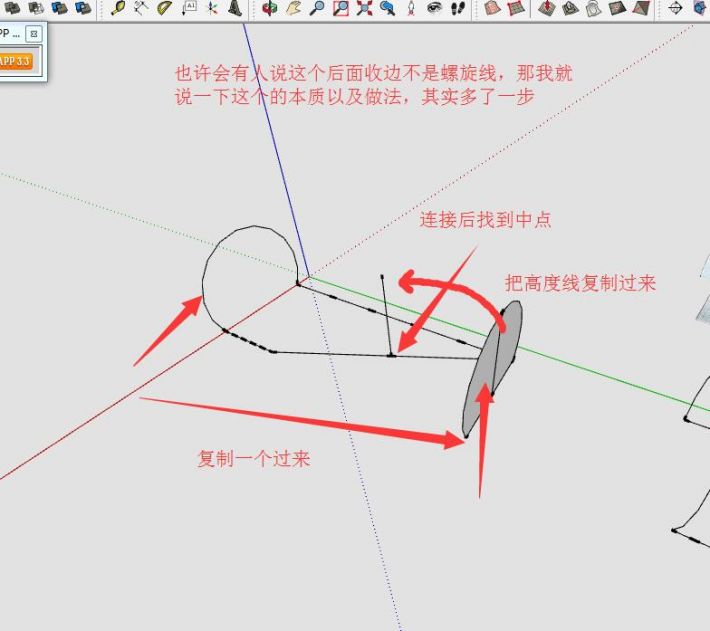

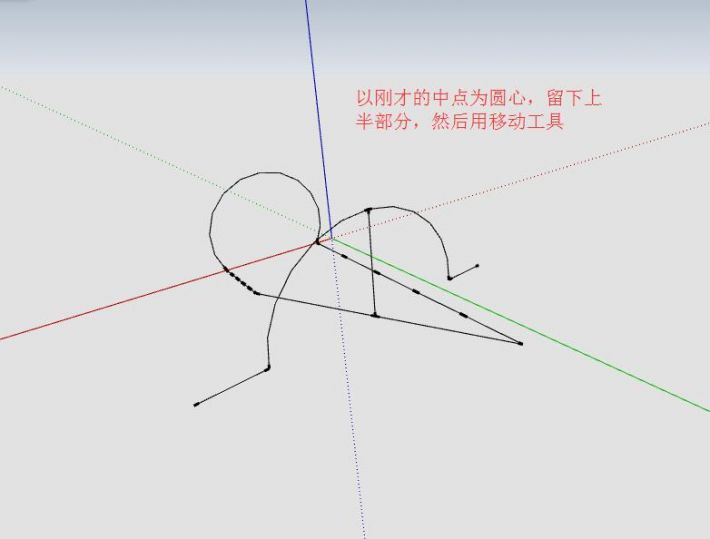

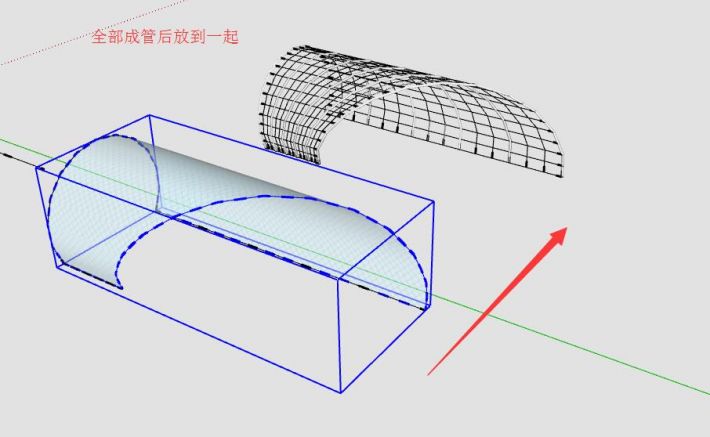

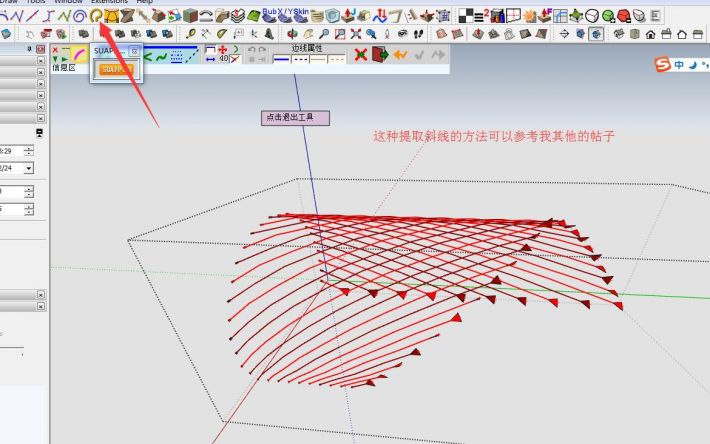

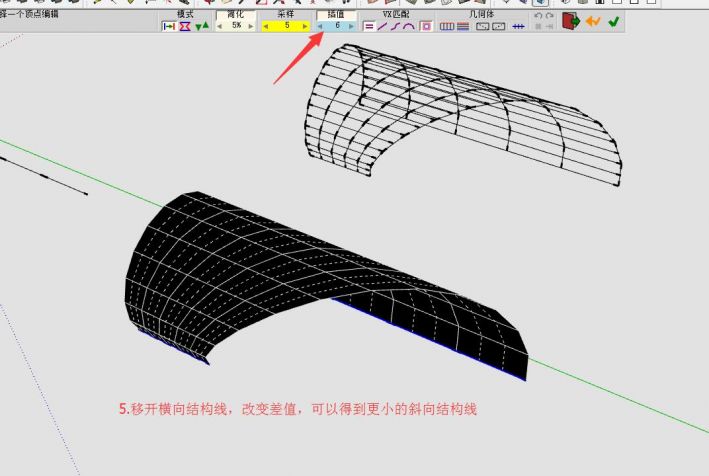

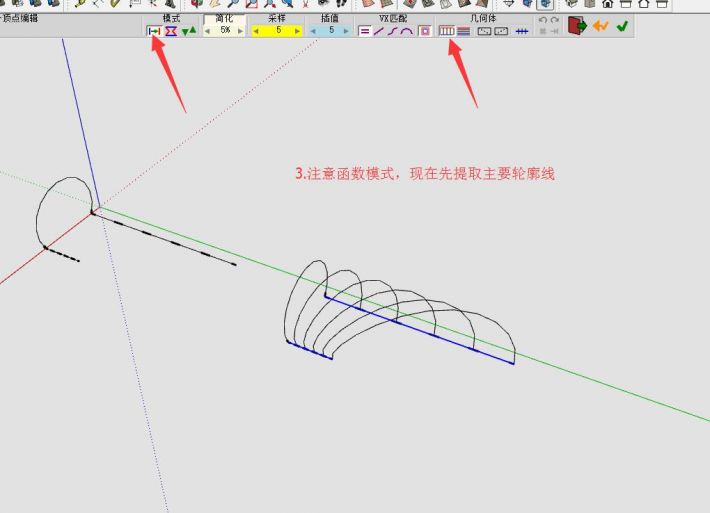

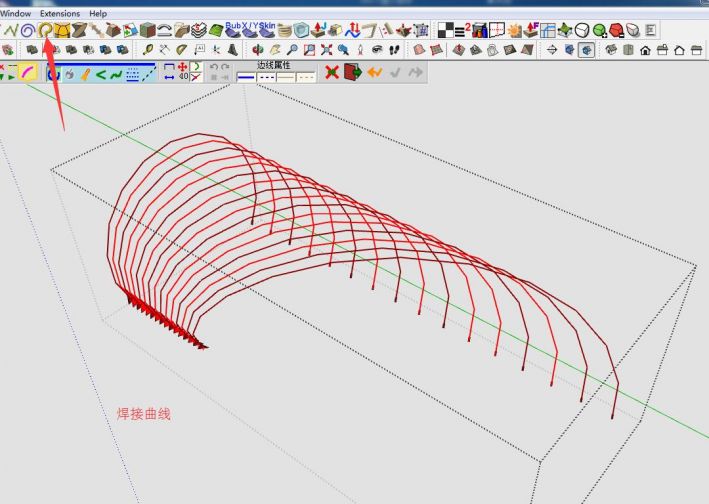

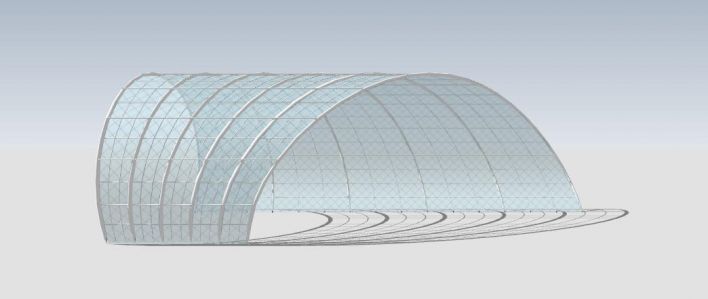

| 文：niceppko luoyuqi123 本文發布于微信公眾號SketchUpBar 鏈接：https://mp.weixin.qq.com 今天給大家分享的是SketchUp曲面建模廊架教程 【問吧】里同學的提問：  niceppko同學和luoyuqi123同學兩個人從相反的方向?qū)@個曲面廊架進行建模！卻有著相同的效果！ 首先是niceppko同學的建模過程，他是從螺旋口往平口方向制作的。 先放一張流程圖：  第一步：使用“螺旋纏繞”插件（應該算新插件），繪制路徑，根據效果（多試幾次），生成螺旋線。 第二步：微調螺旋線，截取有用部分，刪除多余。 第三步：拉線成面。 第四步：使用“Z軸歸零”命令（已集成于suapp中），將一面整成平口。當然需要注意的是需要旋轉垂直一下，歸零完再轉回來。 為什么要用“Z軸歸零”呢？給個立面模型交錯一下不也是平口嘛？niceppko是這樣解釋的：因?yàn)檫@是個弧形，我給的弧線是有“段數、點數”的，模型交錯雖然能得來平口，但這個平口弧線的段數就會多出許多，且長短不一，點位錯亂；而使用“Z軸歸零”的話，平口處的曲線是由本身塌陷而成，所以段數是保持不變的，段間點位也不會偏，所以兩根曲線間一旦涉及“蒙皮”操作，則布線會極為工整。 第五步：縮放壓扁一些。 第六步：取兩端曲線，使用“blend”插件，自動生成中間過度曲線，過渡數量數值可調。 “blend”插件幾年前是單獨的一個“.rb” 文件，在制作過渡形體上非常好用，如今呢，已經整合到“LSS TOOLS”里了，據視頻演示，在整合了多種功能后，效果極其之強大！ 注：標示了一個黃色的“叉叉”，是因在用“blend”過渡時，兩端的曲線，由于軸向的問題，可能會出現“扭曲過渡”，只要把其中一個旋轉180°就行了。 第七步：整理出必要的線，直接整體“線轉圓柱”。 第八步：將原來的面復制過來，給個透明材質，整合微調，已然成稿。   至此造型完工，個人感覺此法在操作上：邏輯通順，按鍵簡便；在視覺上：造型規整，基本符合參數化出模特性。 那由平口向螺旋口進軍的luoyuqi123同學是怎樣建模的呢？以下是他的建模過程。       做到這里應該發現其實有點不對，就是斜邊收邊的地方不是螺旋線，所以作者又做了調整，但是如果只是做一個簡單的，這樣做極其方便，后面是螺旋線收變的做法，多了一個步驟而已。        至此整個建模過程就完成啦，附上幾張效果圖。    |
