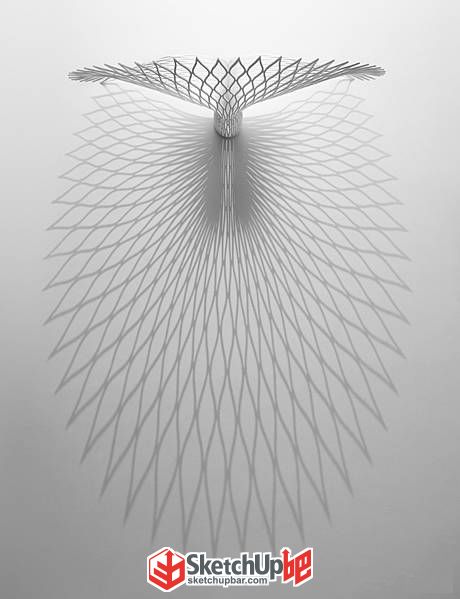

| 文：香磷 本文發布于微信公眾號SketchUpBar 鏈接：https://mp.weixin.qq.com 今天給大家分享的是SketchUp建模之孔雀開屏坐凳。 老規矩，先給大家看實物圖片。

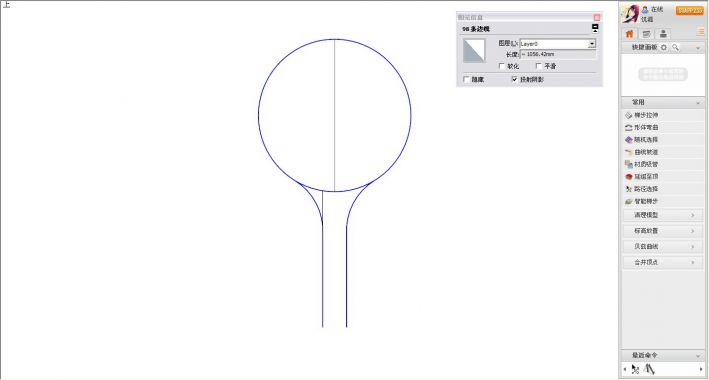

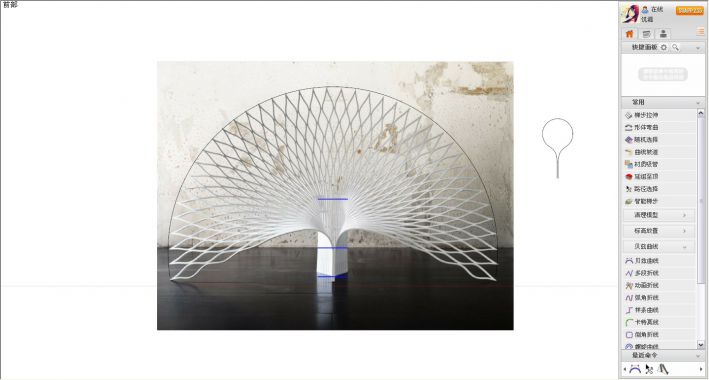

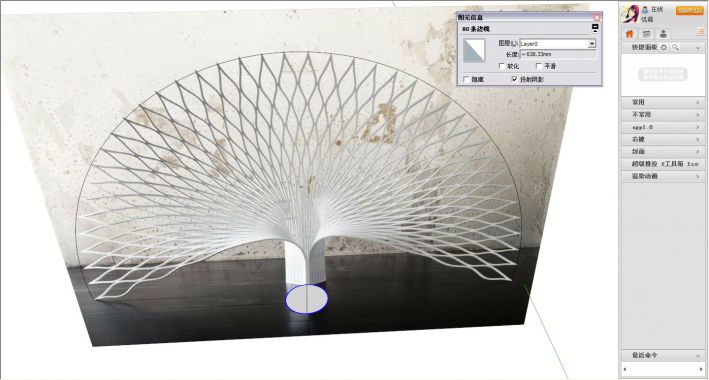

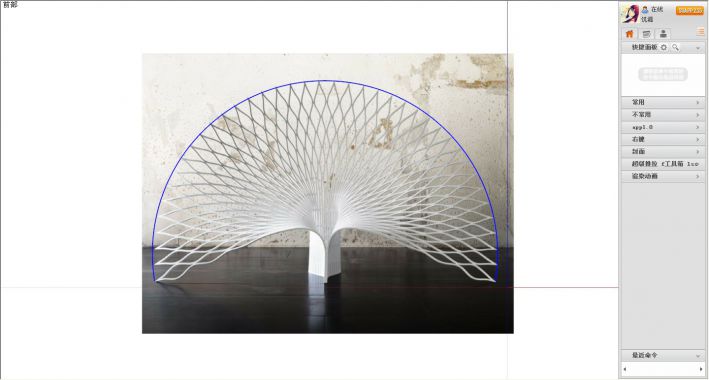

小編速速來為大家分享出這個孔雀椅的制作方法： 一 首先把參考圖片拖入sketchup，修改弧線段數為80段，沿著邊緣畫一根弧線  二 1、畫一個段數為80段的圓形

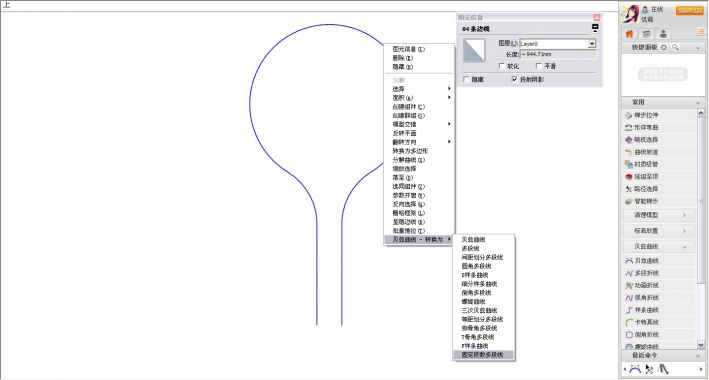

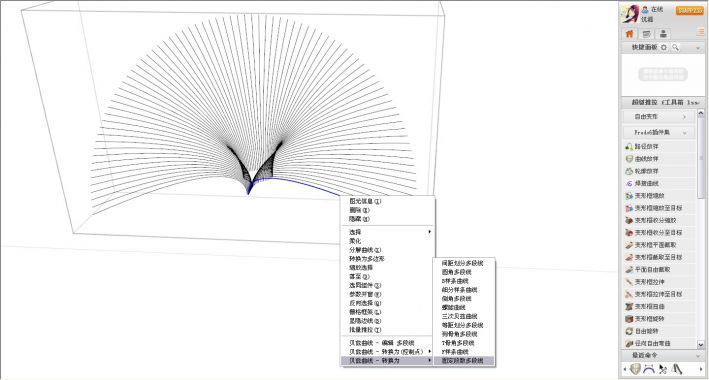

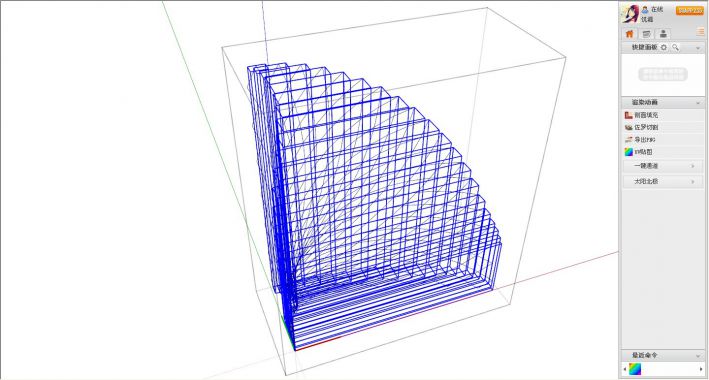

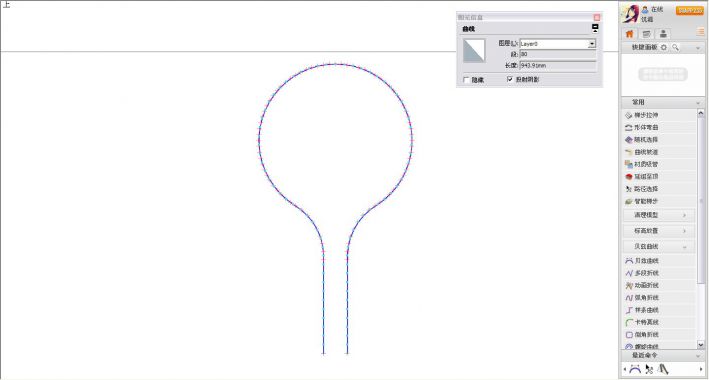

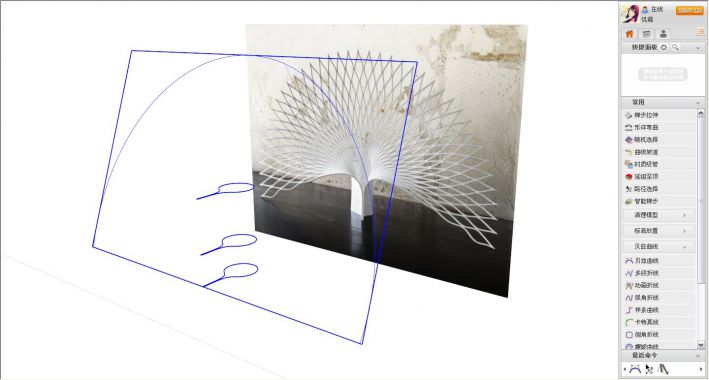

2、增加直線和弧線并且鏡像后得到這樣的曲線  3、刪除多余的，保留下需要的部分，右鍵-貝茲曲線（SUAPP編號96）-轉化為-固定段數多段線，輸入80段數確定。  4、這樣得到一個段數均勻且為80段的曲線。(后邊稱之為蝌蚪曲線)  三 旋轉弧線并且放縮跟里面對齊，逢中對齊蝌蚪曲線和弧線，并給蝌蚪曲線上下復制各一個。  位置關系：  2、依次修改縱向線框的段數，右鍵-貝茲曲線-轉化為-固定段數多段線，輸入12段數確定。為了保證每段的長度一樣，這里沒有找到批量修改的方法，只能手動修改。  五 1、封閉上最下邊的一段蝌蚪曲線，推拉面刀縱向線地方，把頂上的面向中間復制一個來增加一個段數，然后線框模式下選擇縱向的線然后刪除多余的線和面。

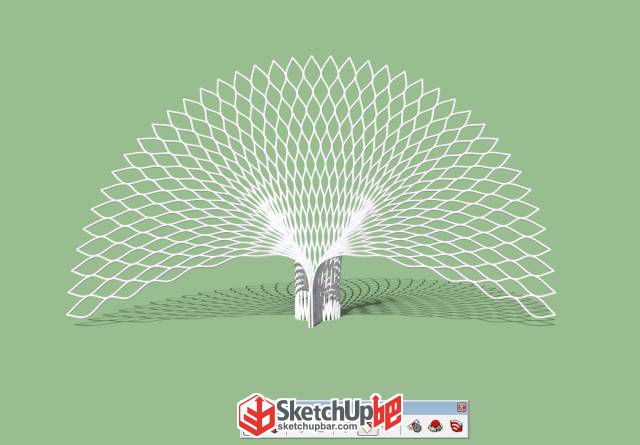

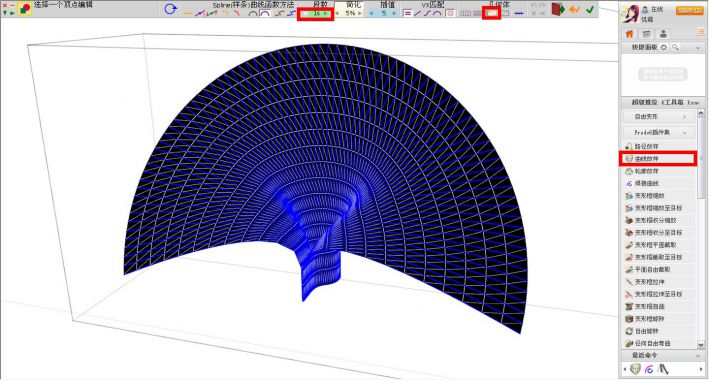

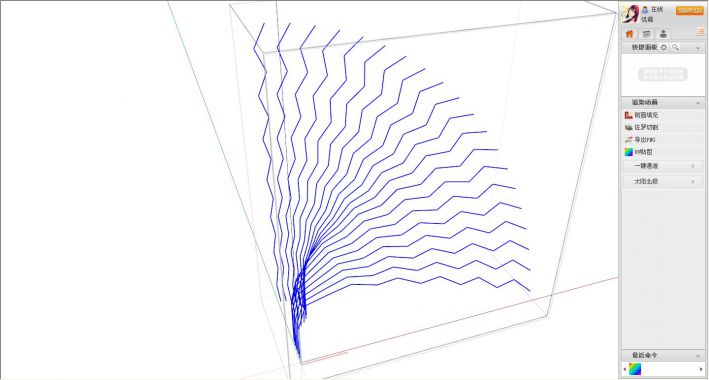

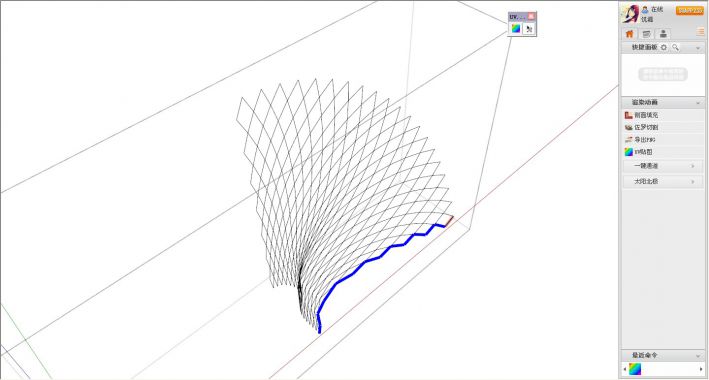

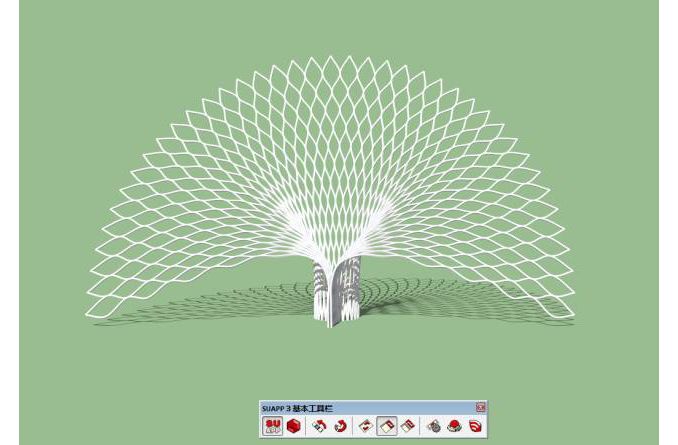

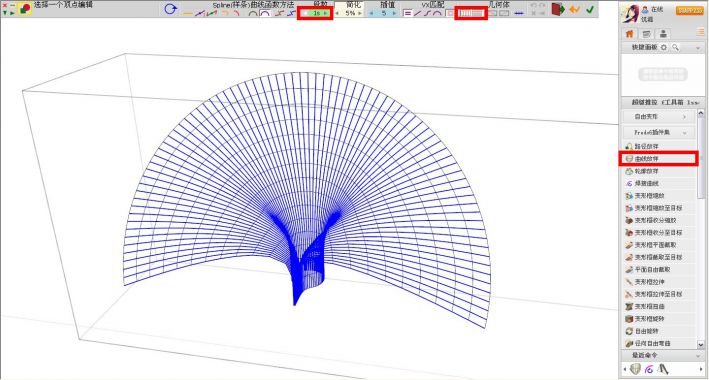

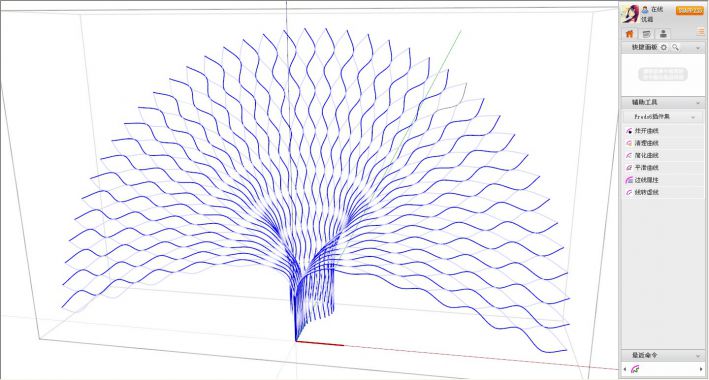

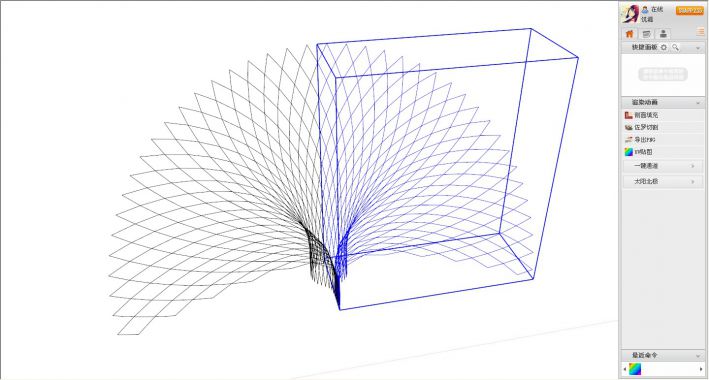

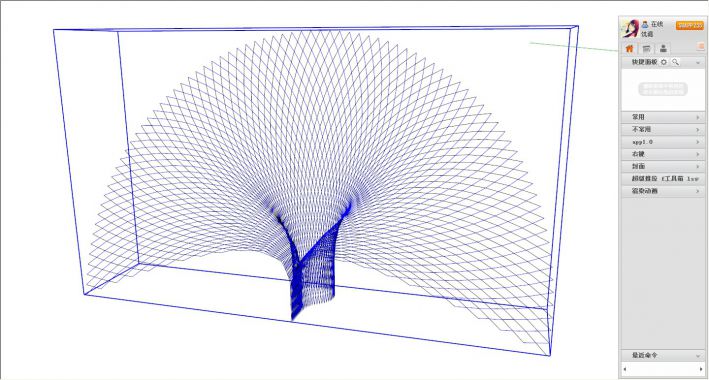

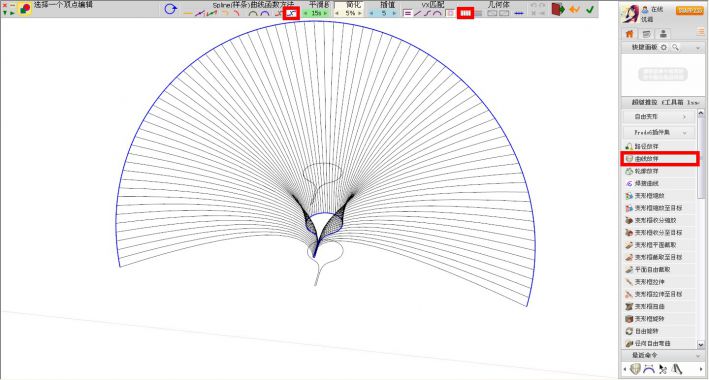

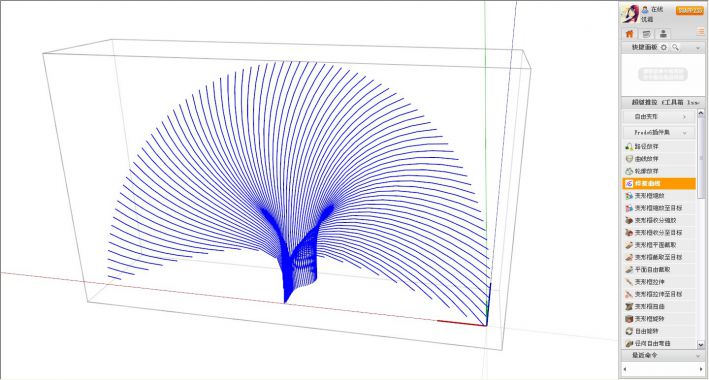

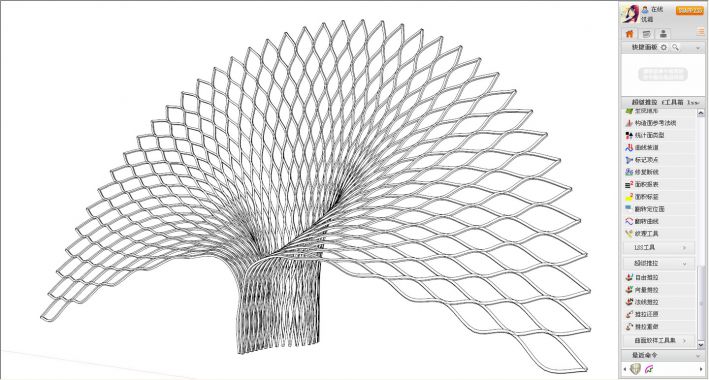

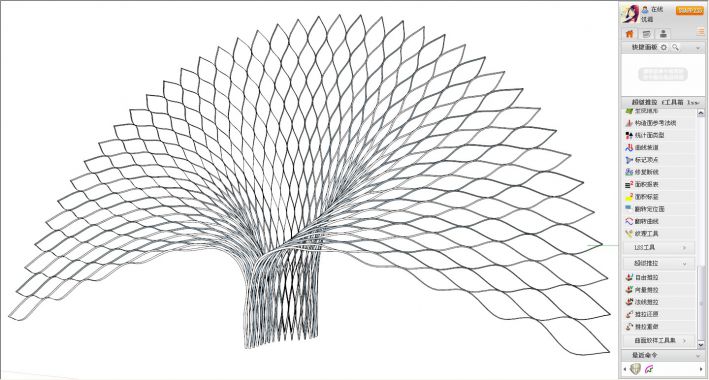

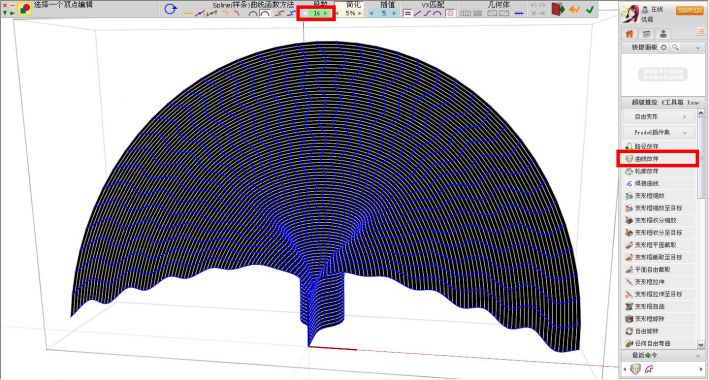

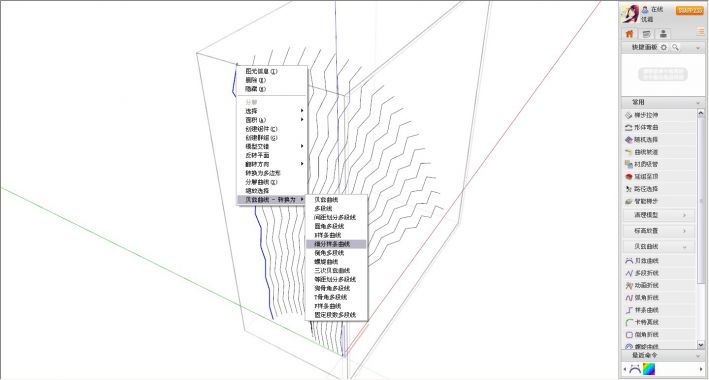

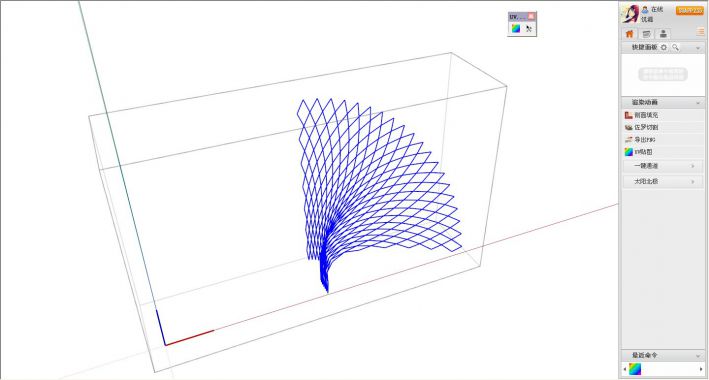

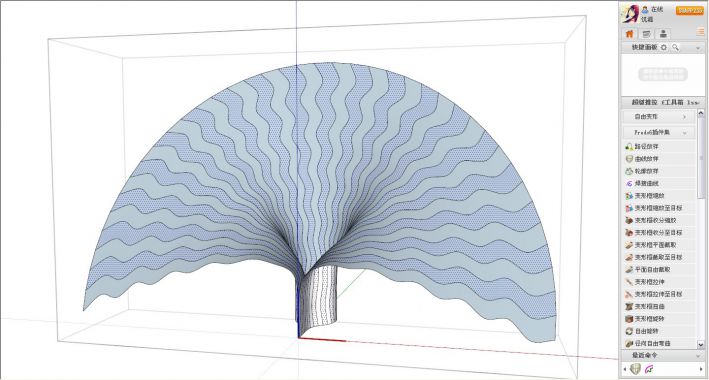

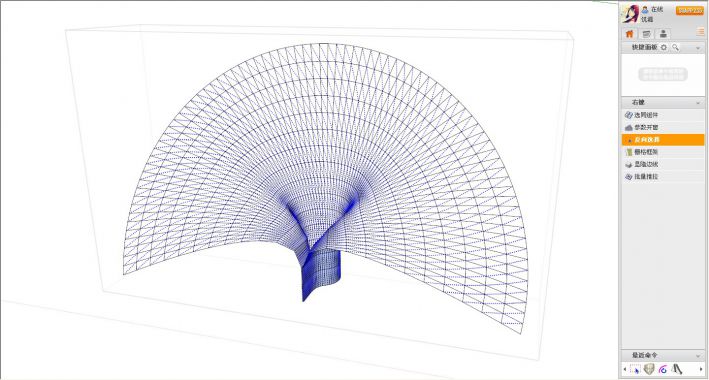

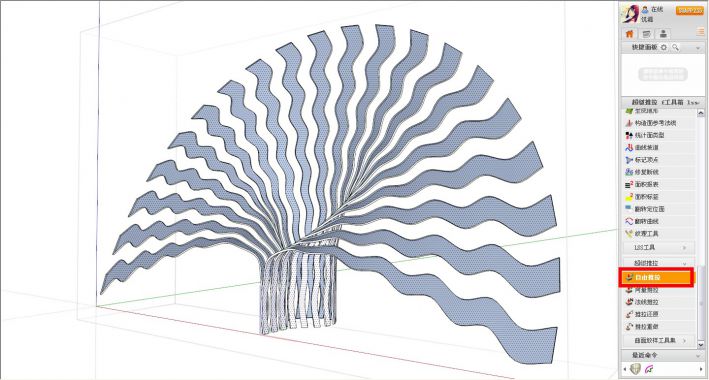

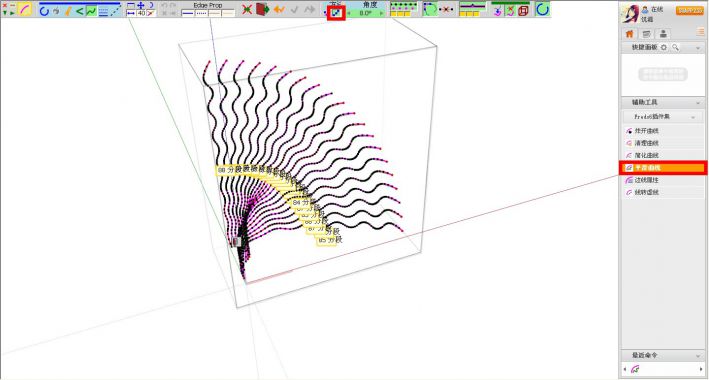

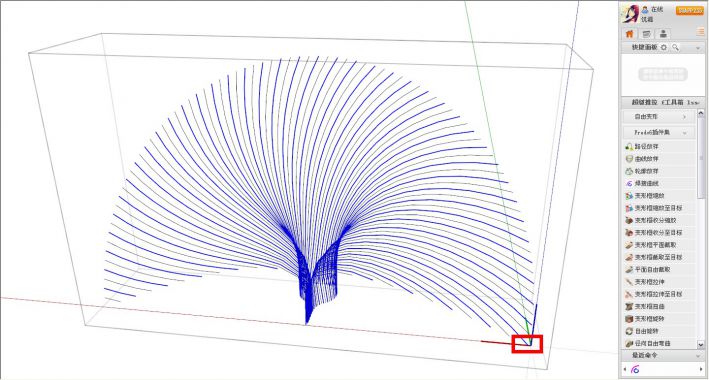

2、選擇縱向線框執行-Fredo6插件集-曲面放樣，注意修改參數生成縱向和橫向的線框，并且ctrl+x剪切。  六 從新選擇縱向線框執行-fredo6插件集-曲面放樣，注意修改參數生成曲面。  七  2、鏡像組件后得此模型。  八  2、從角上選擇出一根然后間隔選擇后刪除。  3、炸開兩個組件，刪除一半，剩余的部分做成新的組。  九  2、然后做成組件剪切粘貼到組外，層層分離。  十 1、同方向紋路的分別打組。  2、右邊的做成大組件，然后左右鏡像。  十一 方法一 選擇一條波浪線折線 右鍵-貝茲曲線·轉化為-細分樣條曲線，這樣就能做出波浪曲線。(優點：曲線段數很好控制，并且曲線好看 缺點：不能批量處理)  十二 方法二 選擇所有波浪折線，執行-Fredo6插件集-平滑曲線，注意修改參數。(優點：能批量處理 缺點：不能很好的控制段數)  整理后，做成組件保證左右關聯。  十三 1、選擇波浪曲線執行-Fredo6插件集-曲面放樣，注意參數設置。  2、炸開生成的曲面，選擇如圖部分成組刪除。  十四 1、選擇剩余的曲面用超級推拉（SUAPP編號94）的自由推拉推拉出厚度。  2、刪除多余部分。  3、選擇剩余的側面曲面，分兩次用超級推拉向兩面推拉出相同的厚度，并炸開模型。  十五 柔滑整理模型后得到最終模型。  完成這些，一個驚艷四座的孔雀開屏座椅模型就可以端回家啦~~ |
