 酷炫的橢圓編織體沙發椅如何建模？

 ▼

  提問

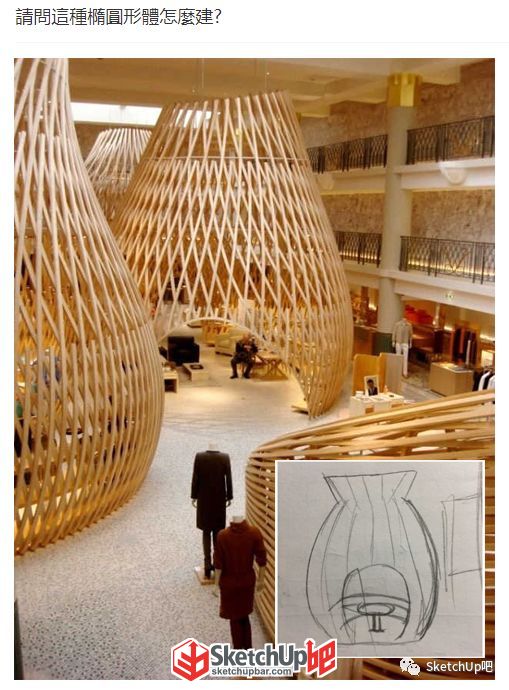

想做類似這樣的中空沙發椅（手繪草圖示意↑），但是完全做不出來我想到的方法都試過了（路徑跟隨、curviloft）。求大神解答！

  解答

 方法一：

*來自SketchUp吧用戶 ID：chirry

1.畫個半徑3000mm，邊數60的圓形。畫一根6600mm高的輪廓線（尺寸是估的，根據實際調整）

2.輪廓線和圓復制2組，A組用輪廓生成形狀，畫個門洞的形狀模型交錯得到門框的輪廓；

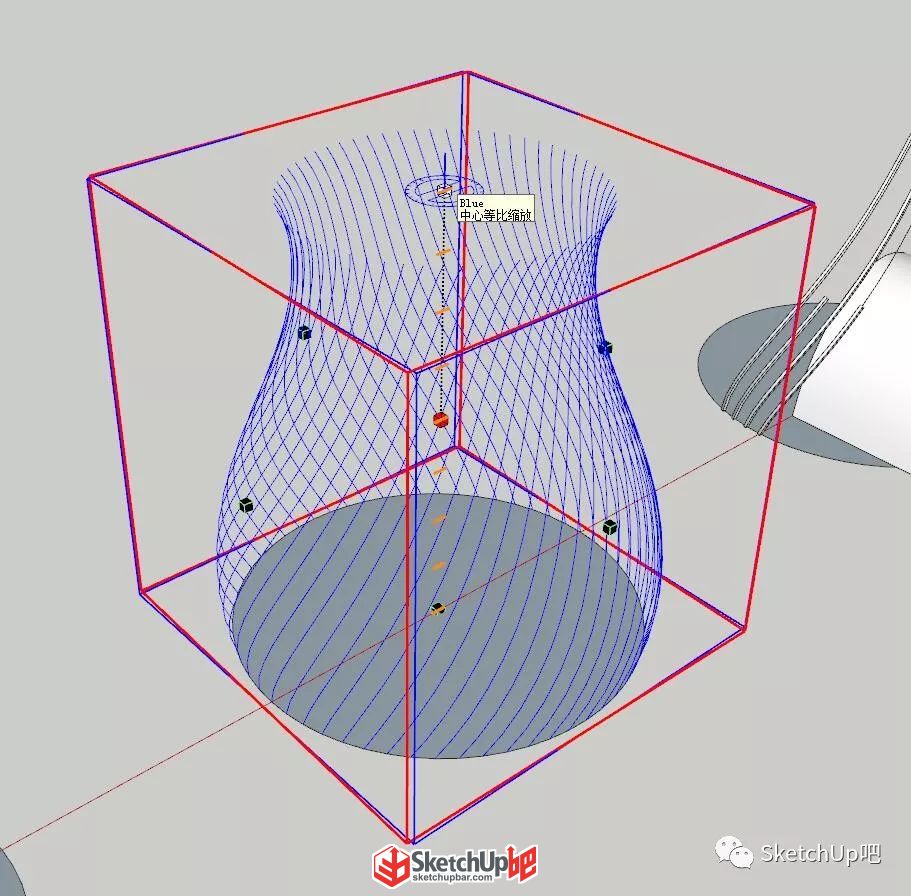

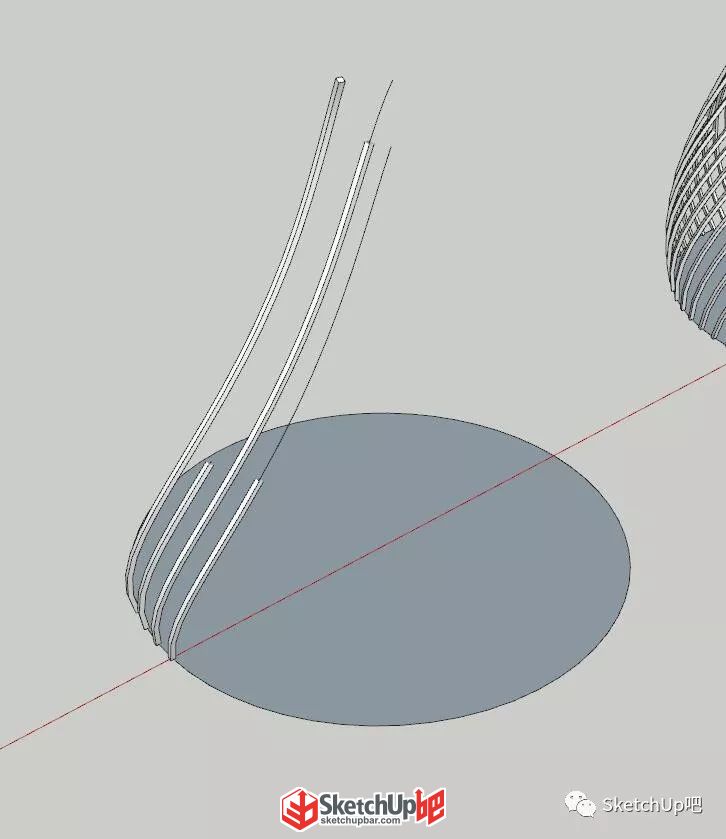

B組輪廓線以圓形為中心旋轉復制（共60根），選中整組輪廓線用Fredo6的變形框扭曲（SUAPP編號155）旋轉60度；

3.留下連續的4根輪廓線，60*60mm方形路徑跟隨，刪除多余部分；

4.四跟木條旋轉復制滿一圈，原地復制一份翻轉方向；

5.門洞的輪廓推拉出來，跟全部木條交錯，刪除相交部分。加上第2部生成的門框，頂上的一圈木條，完成。

 方法二：

*來自SketchUp吧用戶 ID：夢醒依舊

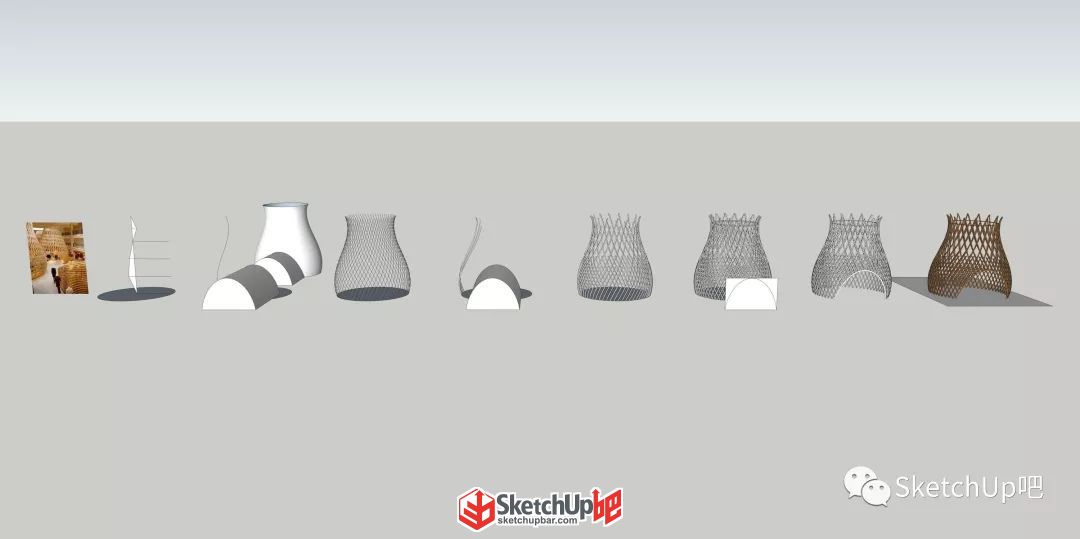

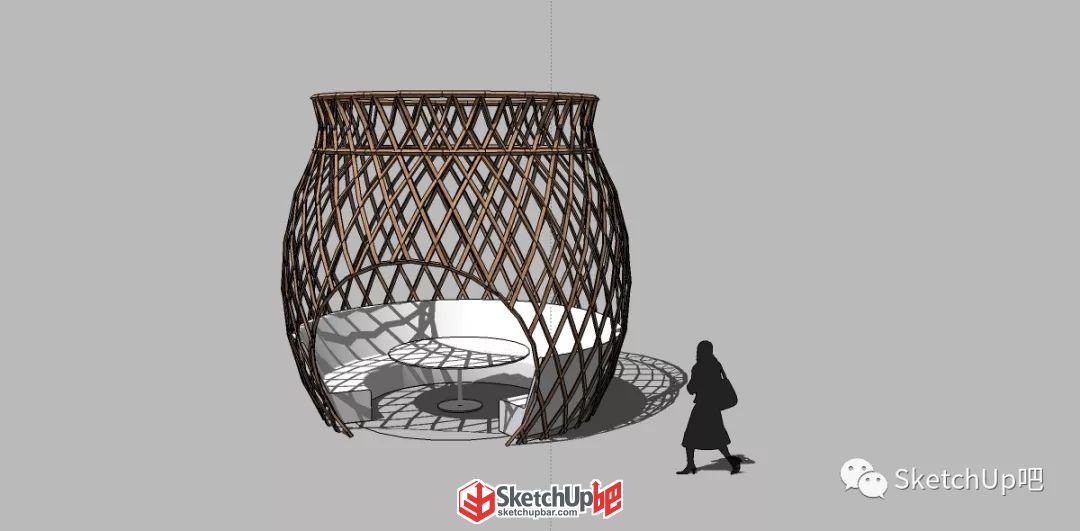

大致成型后效果

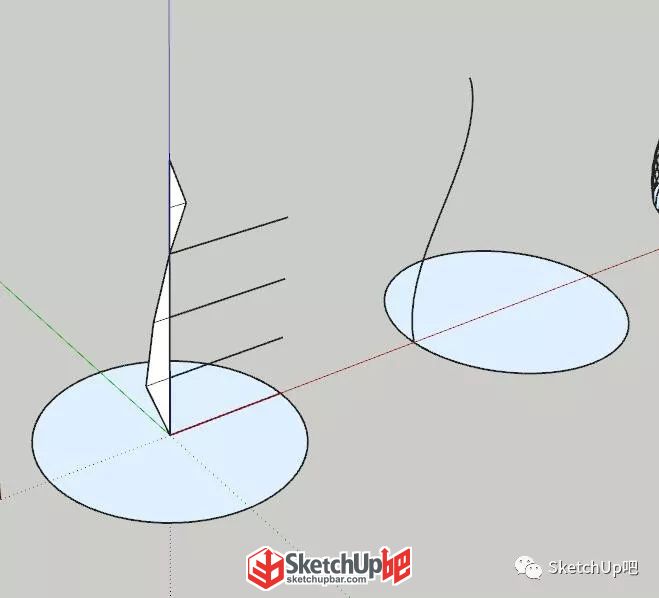

1.坐標原點，水平面畫一個圓，在圓的邊線Z軸方向畫出輪廓線；

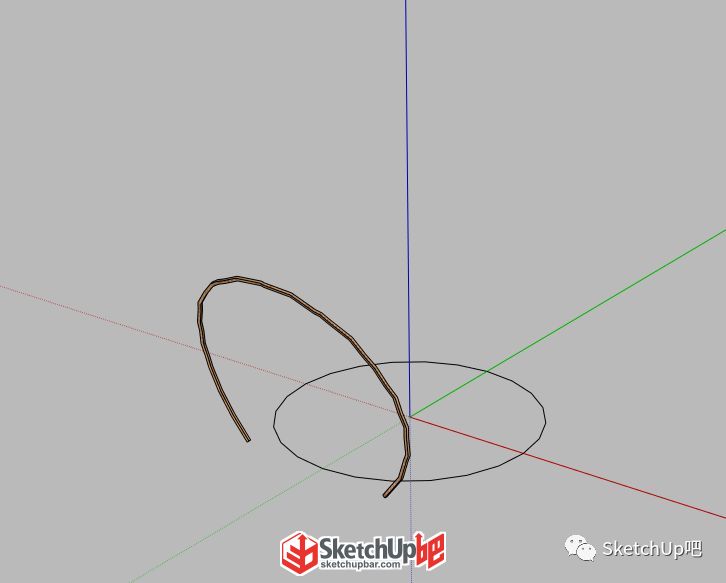

2.路徑跟隨，得到一個橢圓輪廓；

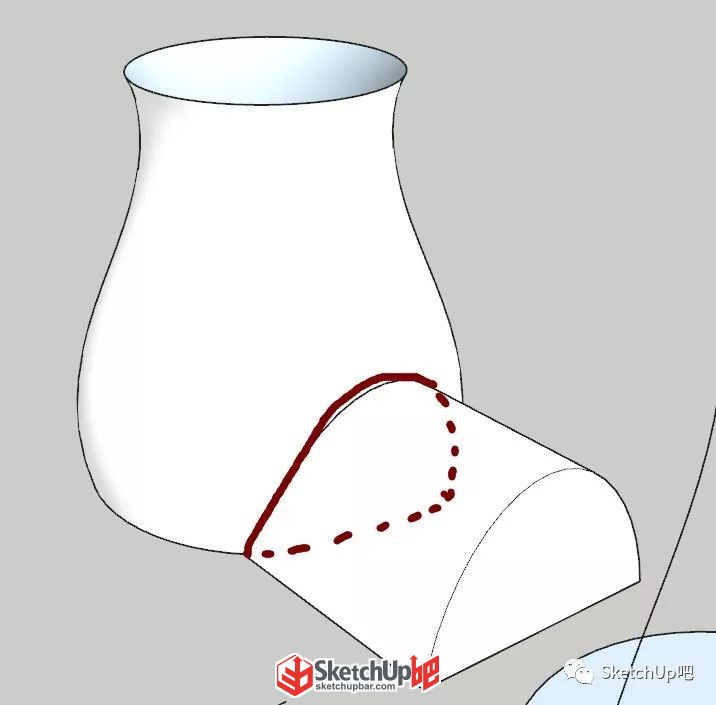

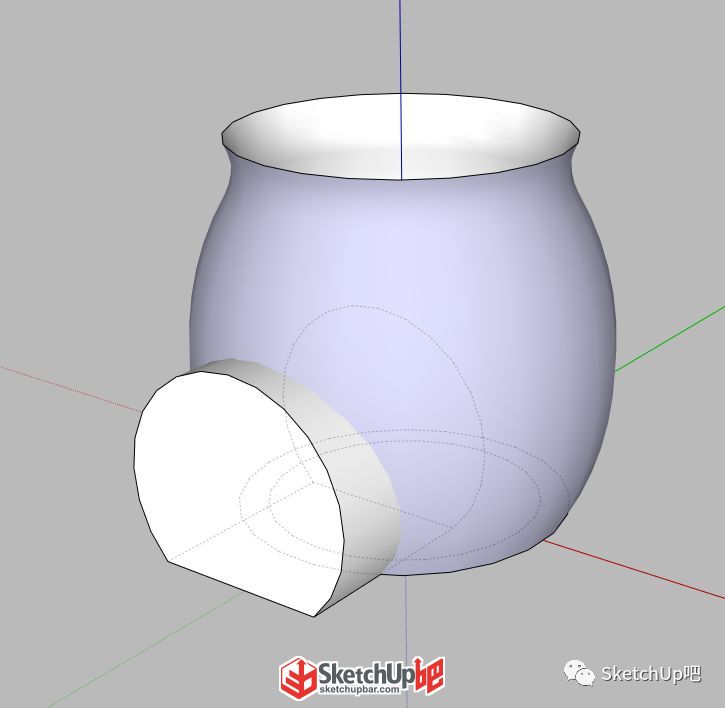

3.前視圖，平行投影打開，畫一個圓，控制合理高度后，截?cái)?。推拉出厚度，與橢圓輪廓模型交錯，得到門框線；

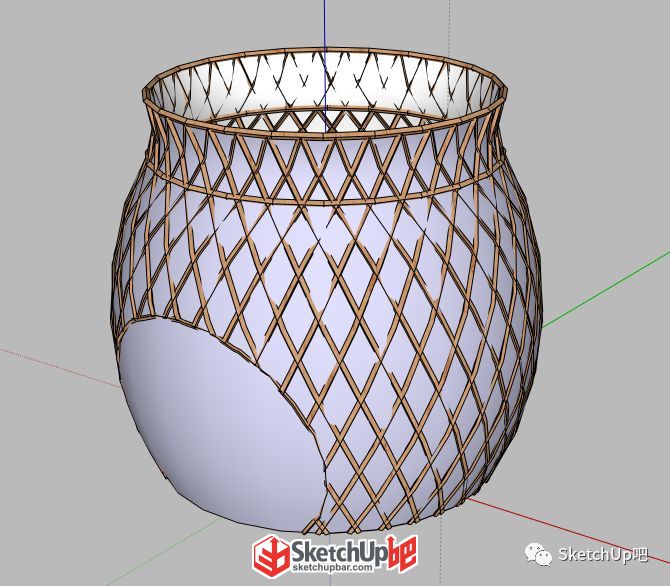

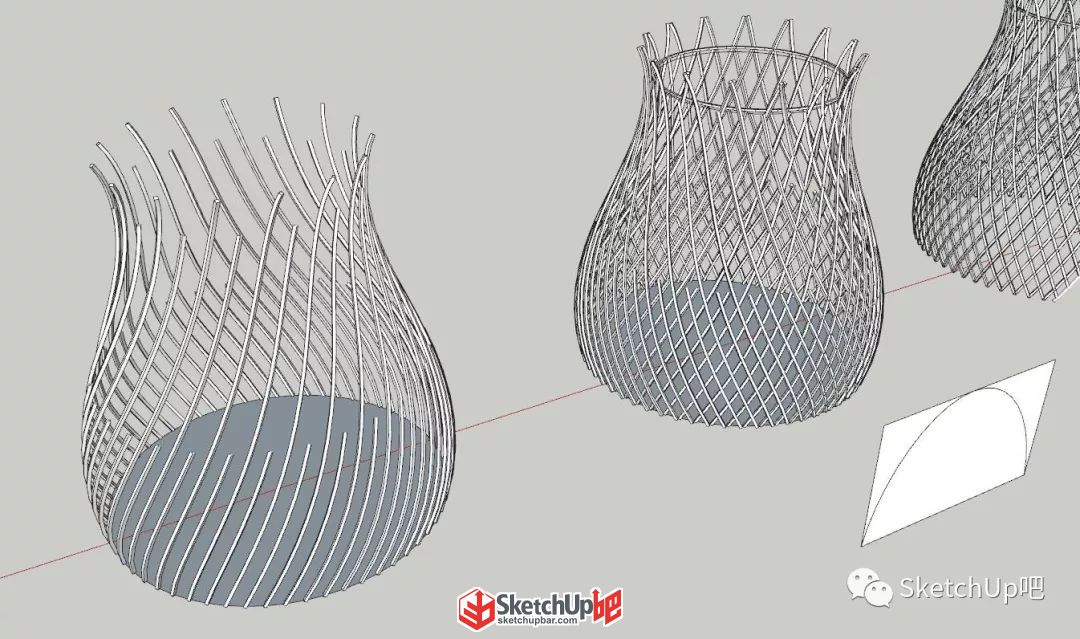

4.網狀的編織線，自己控制畫線時的高度，做出一根后成組件，旋轉復制得到一圈后打組，復制原位粘貼后延綠軸翻轉，得到網狀線；

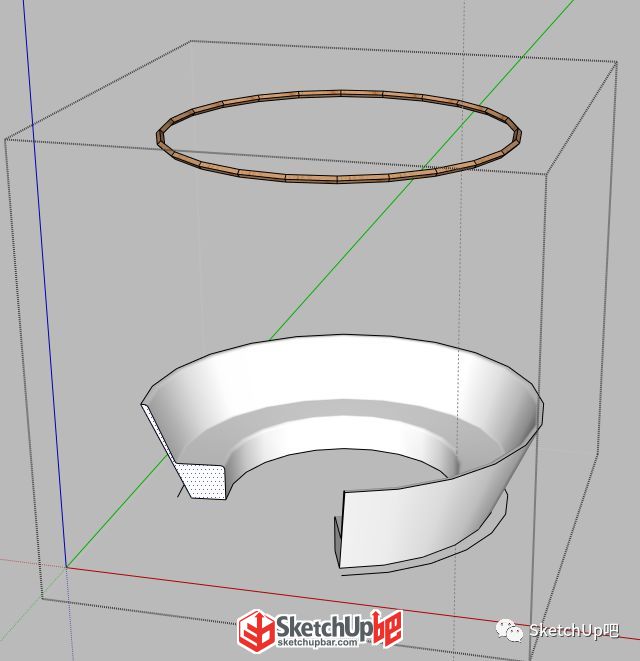

5.在頂部橢圓收口位置給個扁口面片，路徑跟隨做一圈木頭；

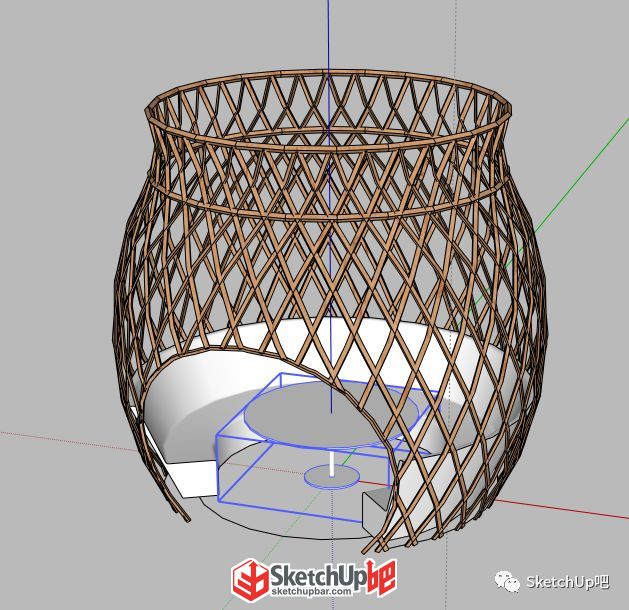

6.利用橢圓輪廓切出合理高度的參考線，畫出放樣截面，路徑跟隨，做出圓桌；

提問者：boldboy15

回答者：chirry、夢醒依舊

原帖地址：http://ask.subar.me/question/4894
