哈哈哈 小吧來給大家奉上 “SketchUp 吧” 推送建模教程了 甲：這個教程如何 以上對話來自小吧和同事審核教程內容
于是，精心挑選之后，送上滿滿的干貨！

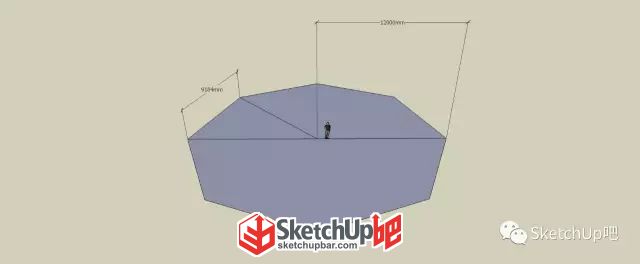

今天我們就來學習這個超級異形的廊架建模！ 步驟一：畫一個合適的八邊形 參考尺寸是半徑 r=12m（快捷鍵C，Ctrl+減號把邊上減到8個邊）， 如圖1。

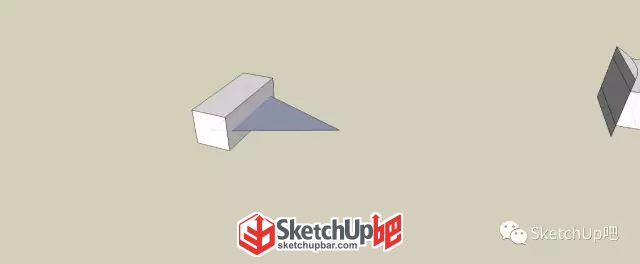

圖1 步驟二：取邊線做一個“異形體” 1：如果半徑是12m的，取的邊就是9.184m。（不用糾結是不是整數）

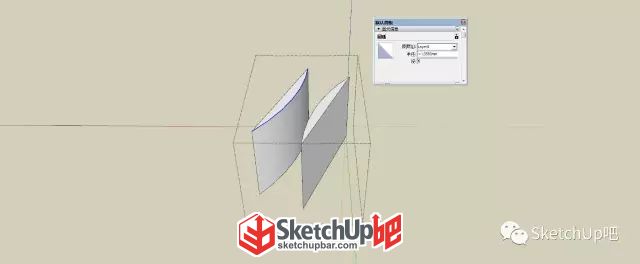

圖2 3：最后要切割方體。在方體的長邊畫一條6段的圓弧，弧高為800（快捷鍵A，Ctrl+減號把邊上減到6個邊），得到這個體塊，如圖3。 用這個體塊去切割方體得到如圖4。（切割用實體工具中的減去）
圖3

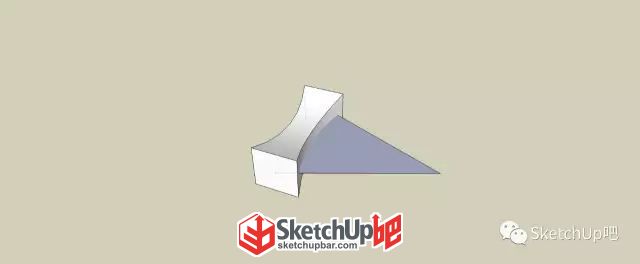

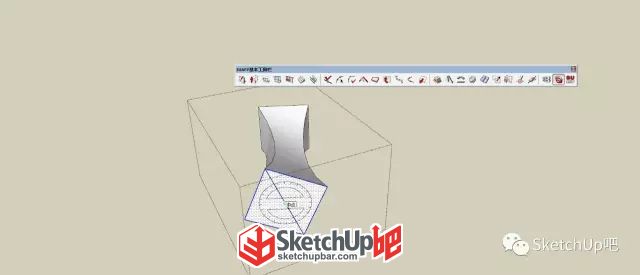

圖4 4：焊接四條曲線，如圖5。旋轉這個體塊22.5°（只旋轉一邊），得到“異形體”如圖6。
圖5

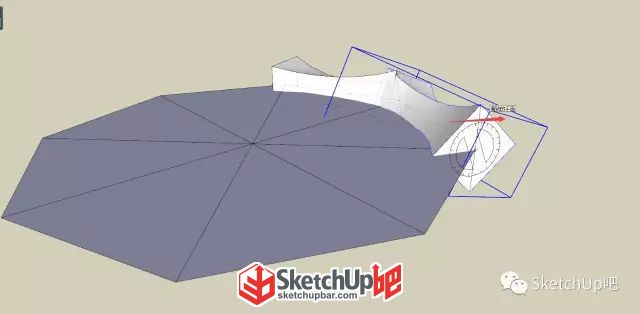

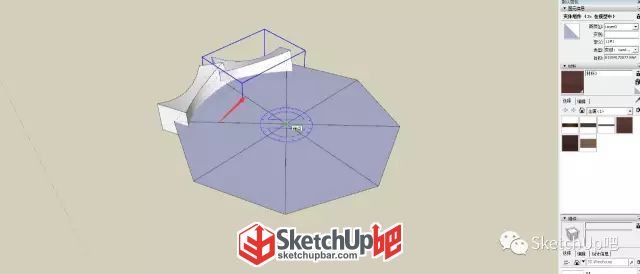

圖6 步驟三：旋轉復制4個“異形體” 1：如圖7繞八邊形旋轉45°復制一個，再如圖8旋轉“異形體”22.5°，重復這個操作三次得到如圖9。
圖7
圖8

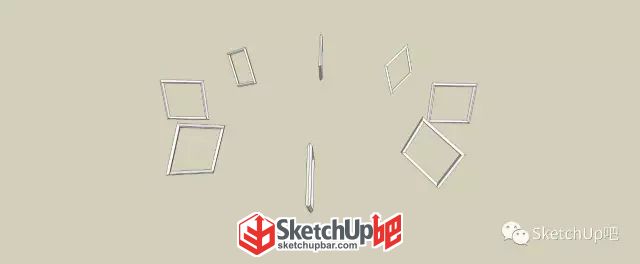

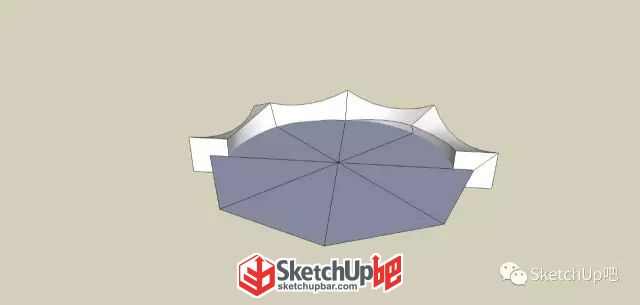

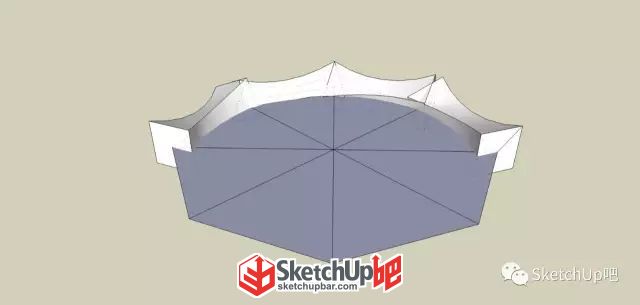

圖9 步驟四：完美連接這四個“異形體” 如圖10中這五個面是構成整個景觀廊架的骨架，旋轉五個主要的面，得到如圖11。 圖10

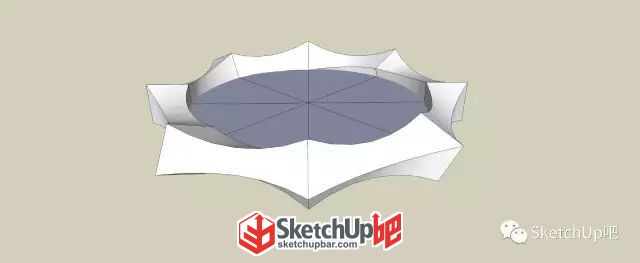

圖11 步驟五：合成一個完整的骨架 1：鏡像四個“異形體”。 2：再進行左右翻轉，得到如圖12。

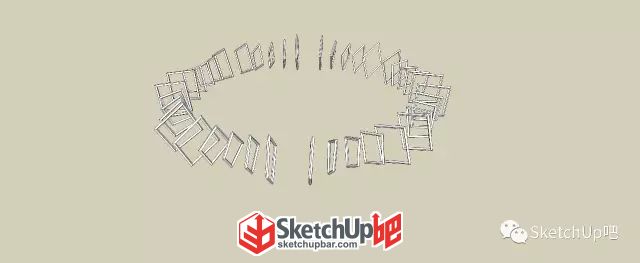

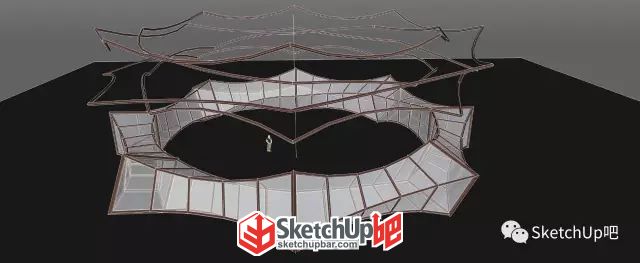

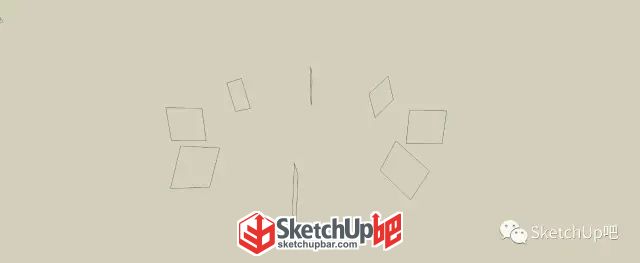

圖12 步驟六：制作內部結構 進入每個組件分別提取橫向縱向的框架線然后分別建組。

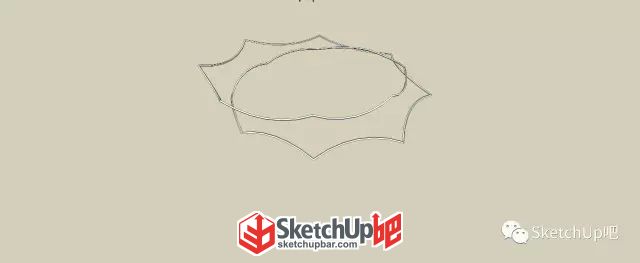

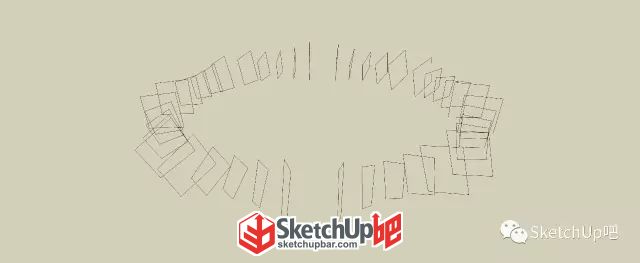

（縱向主框架）
（縱向副框架）

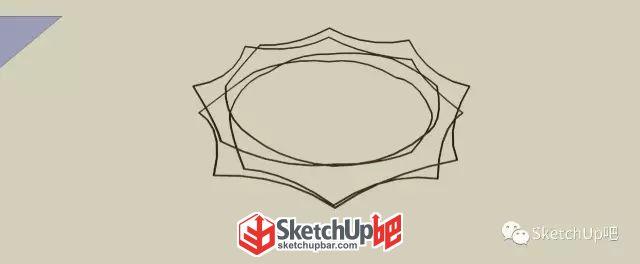

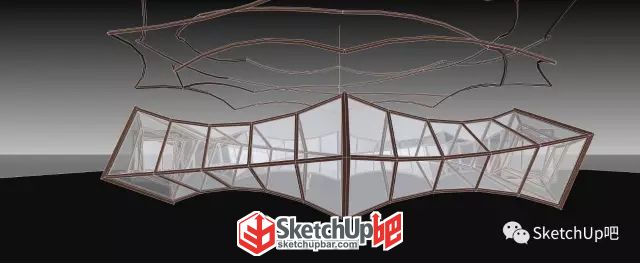

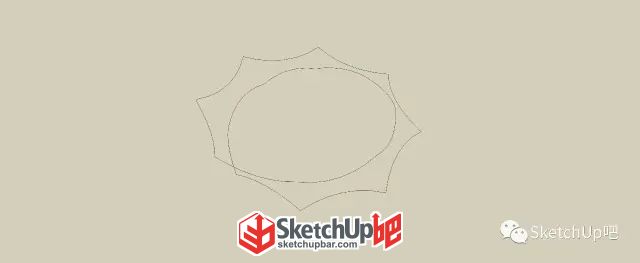

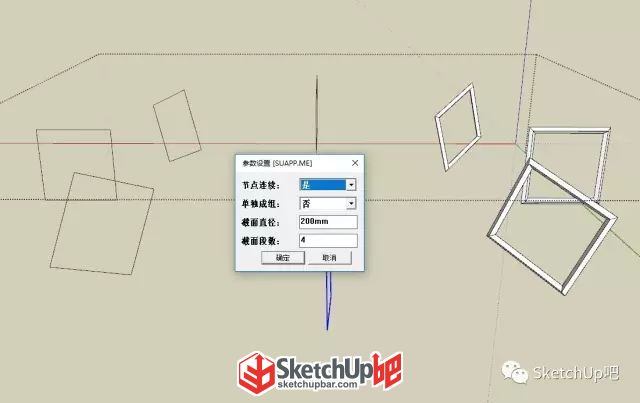

（橫向框架） 步驟七：玻璃表皮+金屬框架+玫瑰花線

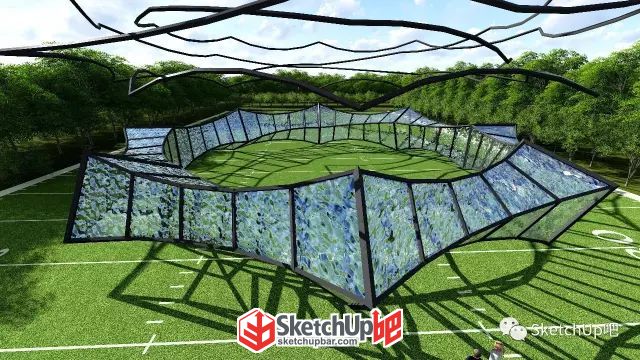

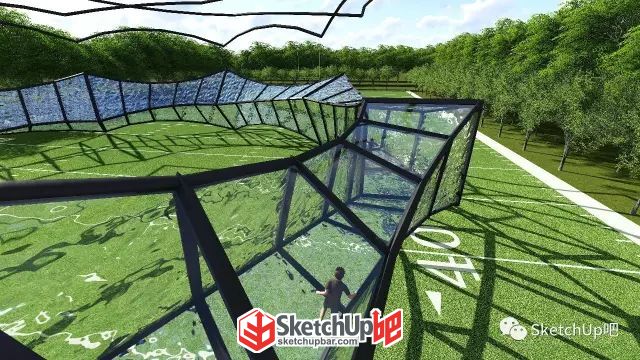

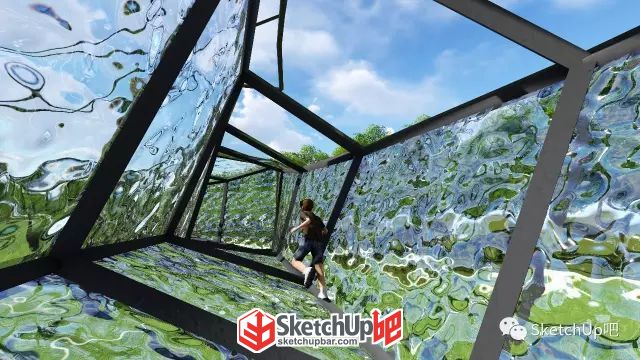

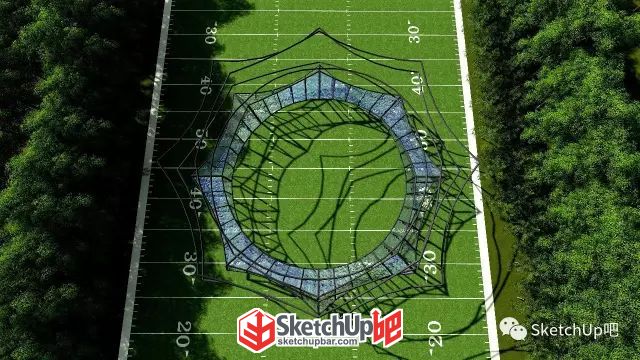

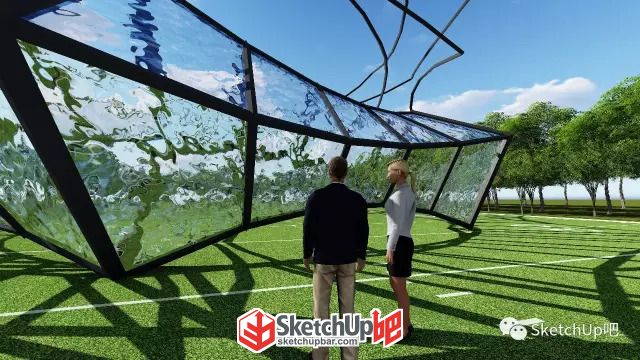

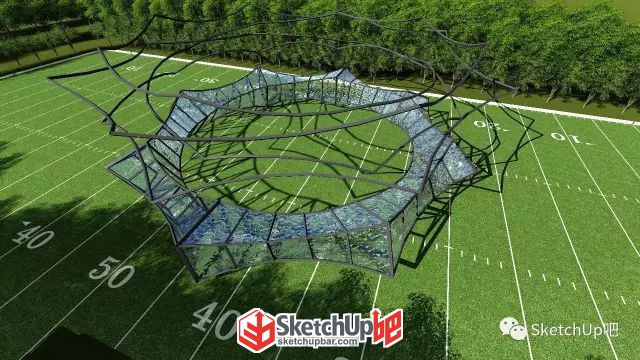

步驟八：渲染之后，是這樣的
學會了嗎？趕快動手試試吧！ 原帖地址：http://www.mgcxq.cn/forum.php?mod=viewthread&tid=190452 更多精彩設計和教程請繼續關注SketchUp吧~
|
