今天給大家帶來一個簡單的過街天橋設計，

最早的靈感來源于英國建筑設計師

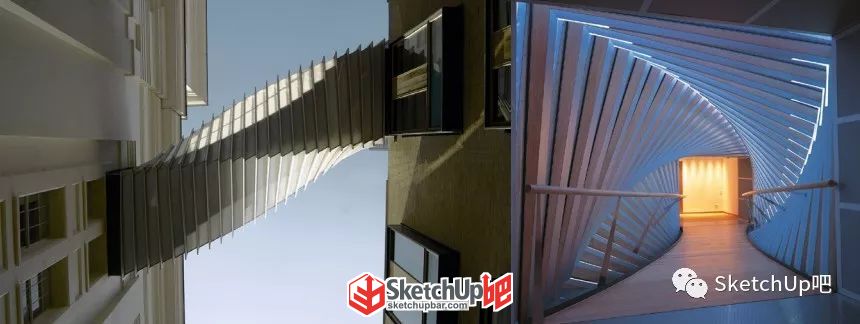

威爾金森·艾爾（Wilkinson Eyre）的渴望之橋（Bridge of Aspiration）

這個天橋連接了兩棟建筑物不同的樓層，

利用23個輕量的鋁合金方框作為骨架，

每一個相鄰的方框皆旋轉4度，

由這一端到另外一端，

足足將整個骨架旋轉了90度，

而且逐漸增加高度以連接不同高差，

非常輕盈、巧妙且低預算的設計。

因?yàn)檫^街天橋位于長沙，

當時想做一個符合“星城”特色的設計，

而星夜旋轉的圖片吸引到小吧。

（下圖所示）恰巧這種內部螺旋的理念與自己的設計思路相吻合，

于是就有了后來的設計。

后來又加入了一些不同的表皮和體量演變，

算是一個 V2.0 版本。

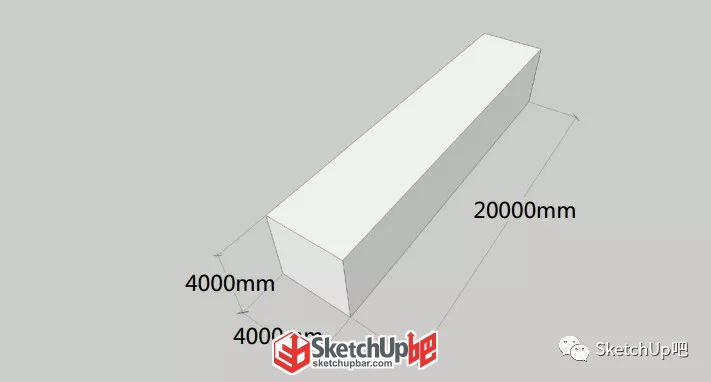

1、根據橋梁的大致比例，建立一個長方體并創建群組，尺寸參見下圖。

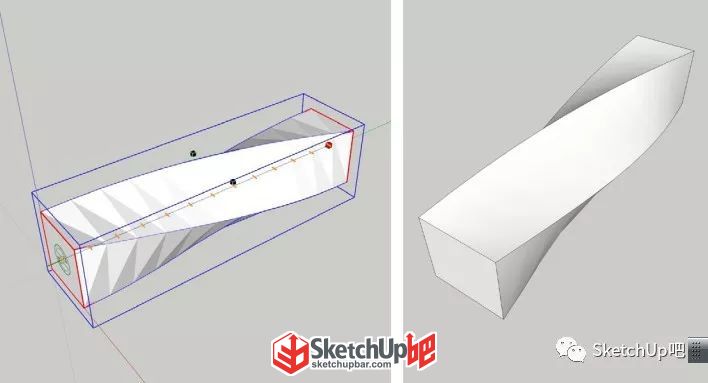

2、使用變形框扭曲（SUAPP編號155） 工具，將體塊順時針扭轉90°。

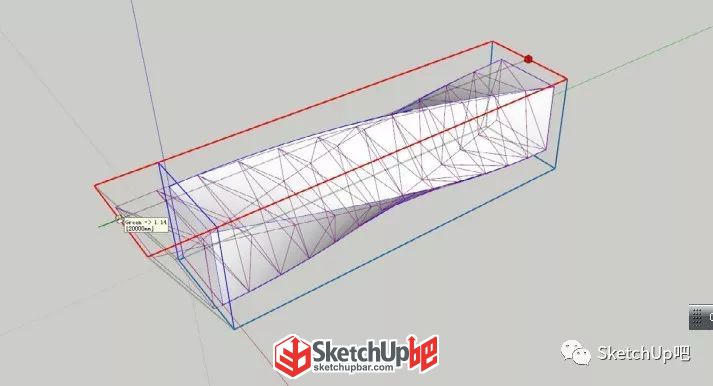

3、使用變形框收分縮放（SUAPP編號155），將體塊兩端頂面中點均沿水平向拉伸1.1倍，使兩端形成斜面入口。

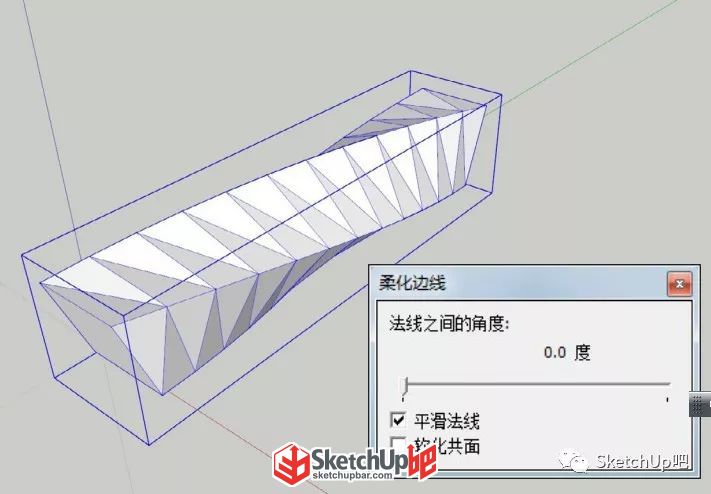

4、右鍵“柔化/平滑邊線”，法線之間的角度拉到0，即顯示出體塊表皮肌理結構線。

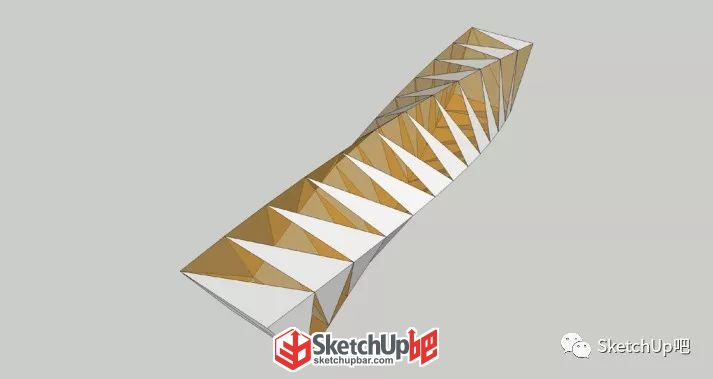

5、賦予材質，區分玻璃面與實體面。

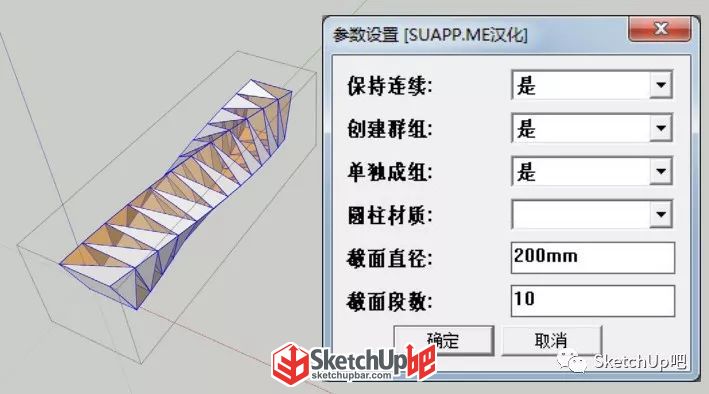

6、進入群組用只選擇線（SUAPP編號3），再用線轉圓柱（SUAPP編號148） 工具，生成桿件。

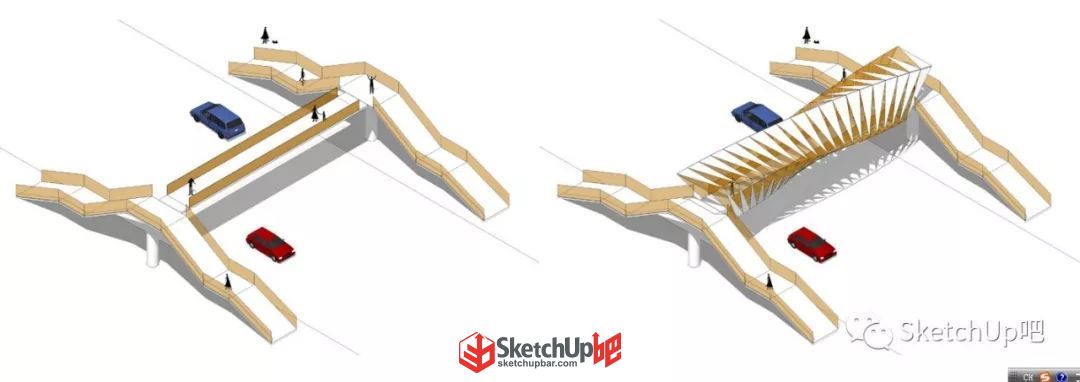

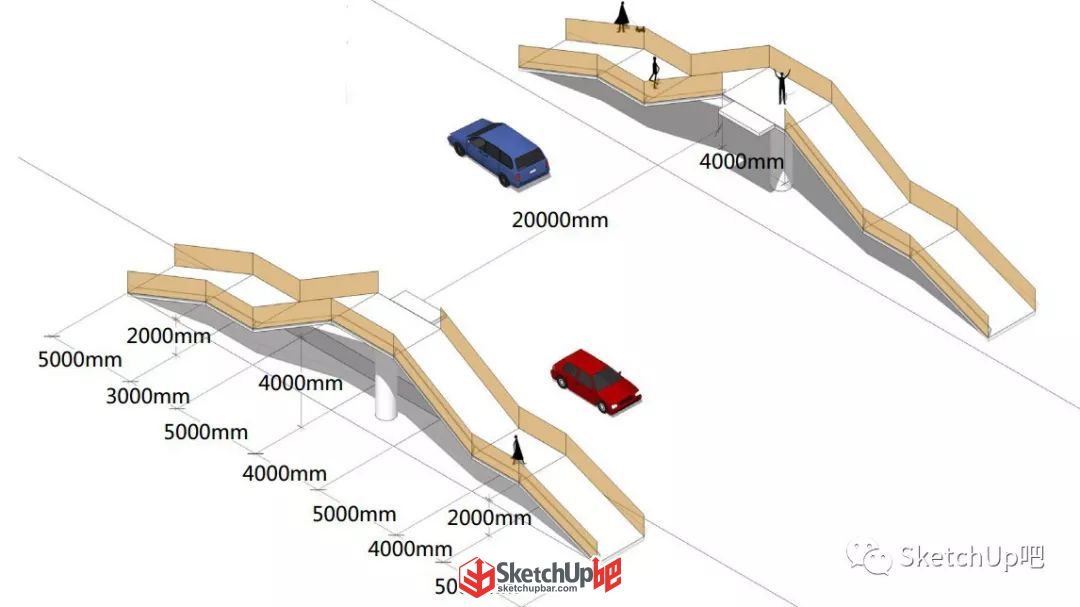

7、根據人行天橋的樣子做橋體，尺寸參考下圖。這里暫未做樓梯和無障礙通道，有興趣可以繼續細化下去，因做法都是基礎的幾何體就不做詳述。

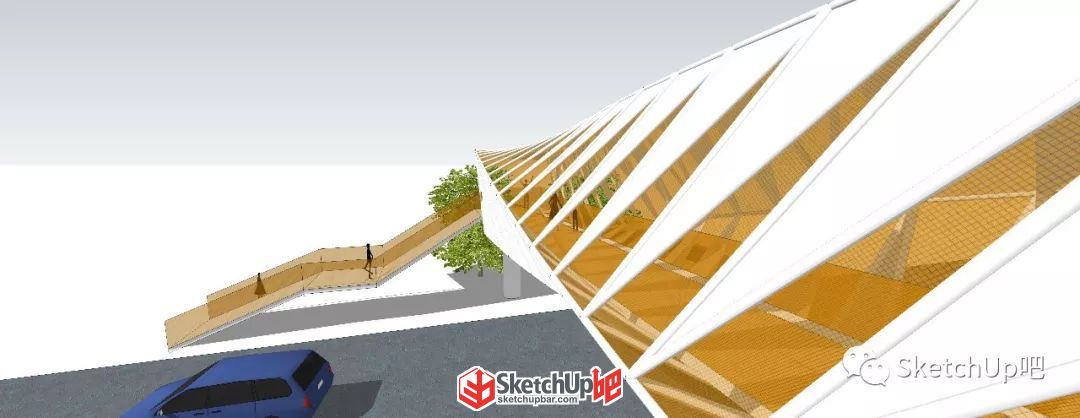

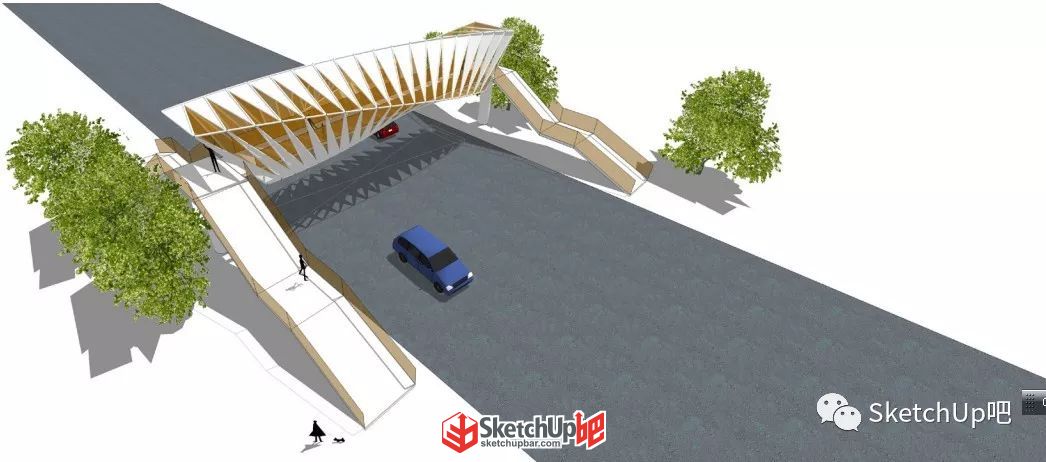

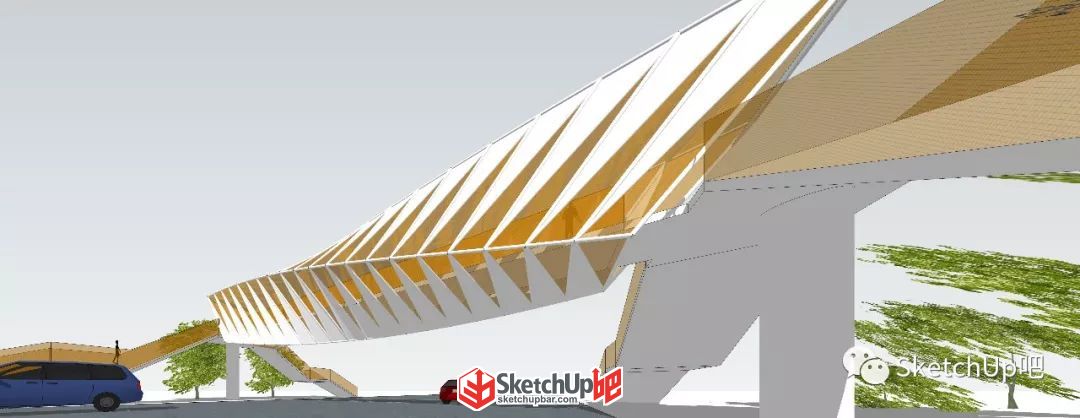

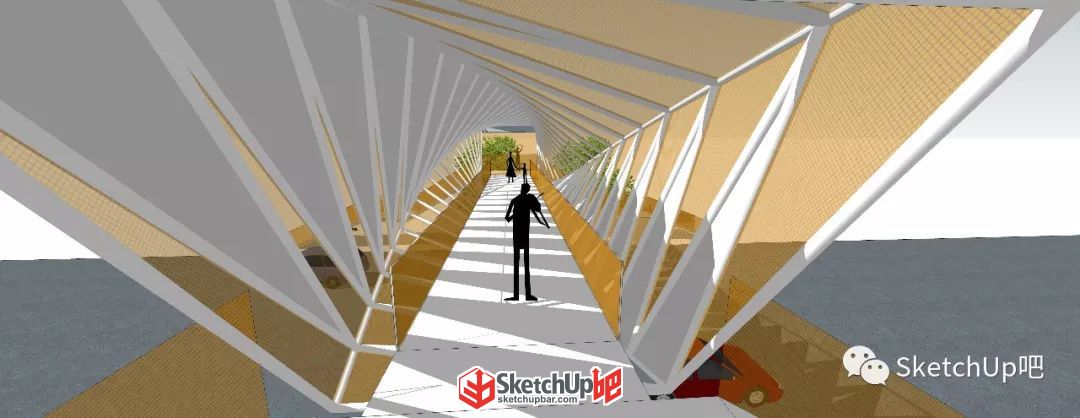

8、繼續做橋體通道和欄桿。將做好的扭曲體塊放置在橋體上，這個景觀人行天橋的方案模型就完成啦！
