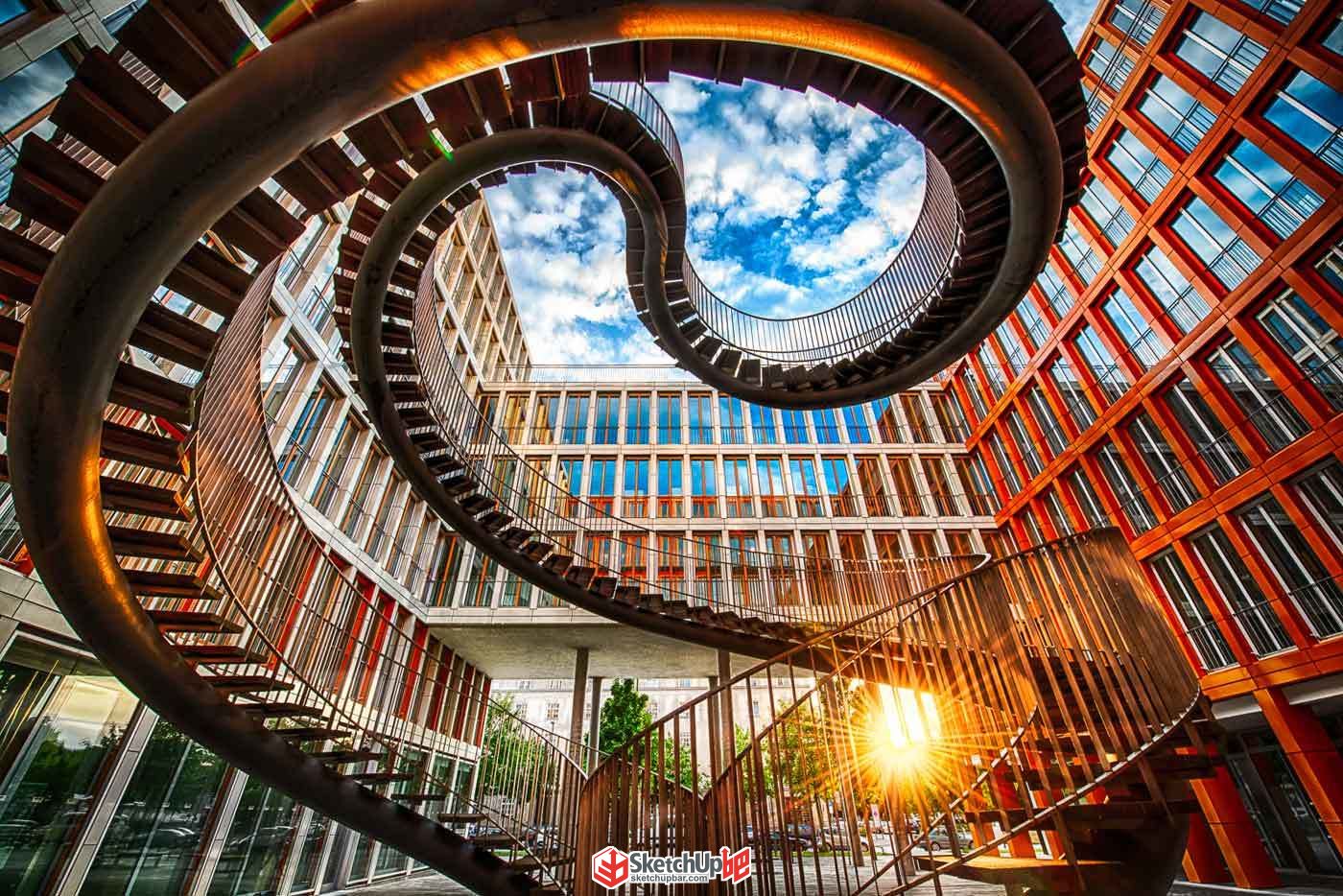

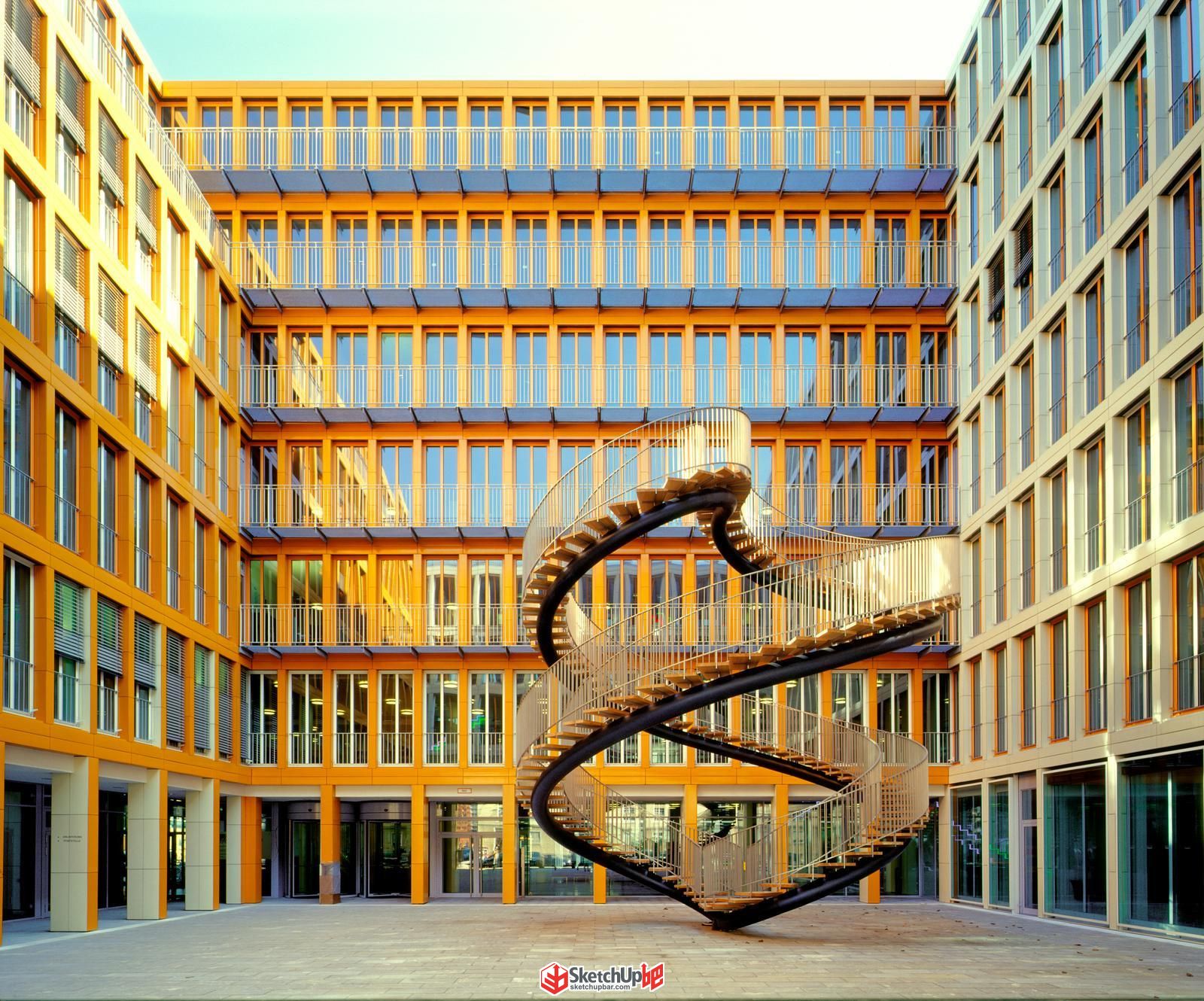

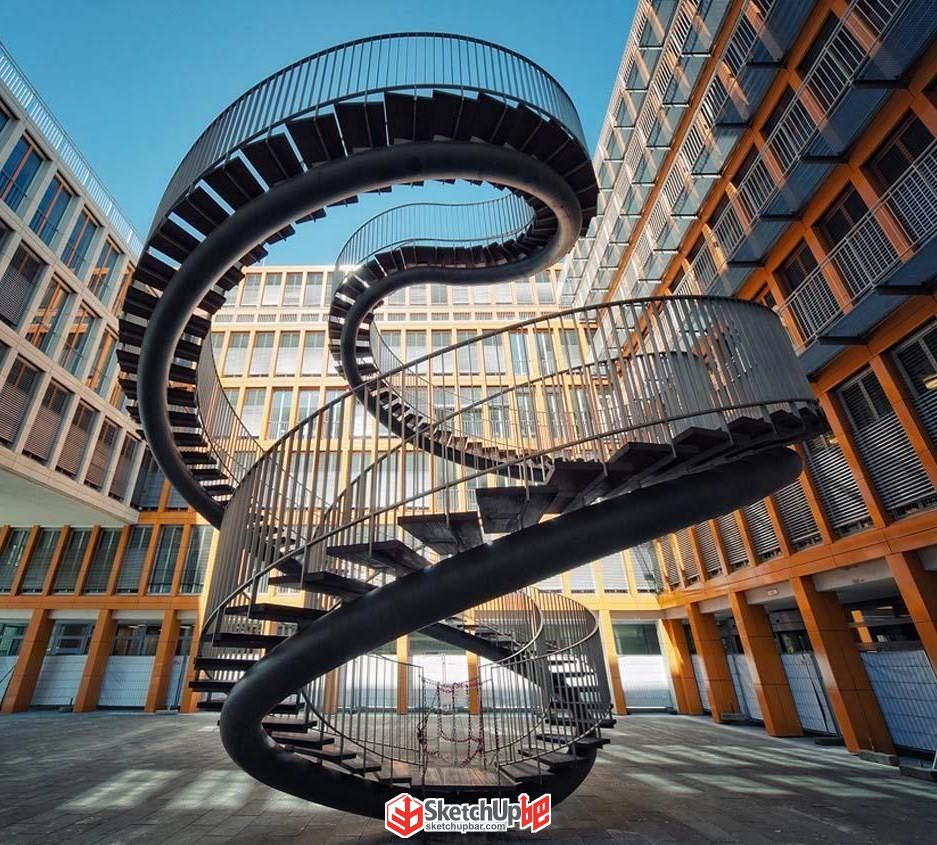

| 文：香磷 本文發布于微信公眾號SketchUpBar 鏈接：https://mp.weixin.qq.com 今天給大家分享的是SketchUp建模之無盡之梯。 首先給大家看下無盡之梯的實物圖。這是丹麥藝術家 Olafur Eliasson 設計的這個 DNA 雙螺旋結構的樓梯：
我們先看成果，是不是吊到爆炸！這是“SketchUp吧”技術版主香磷大神（論壇賬號：饑渴）制作的哦！

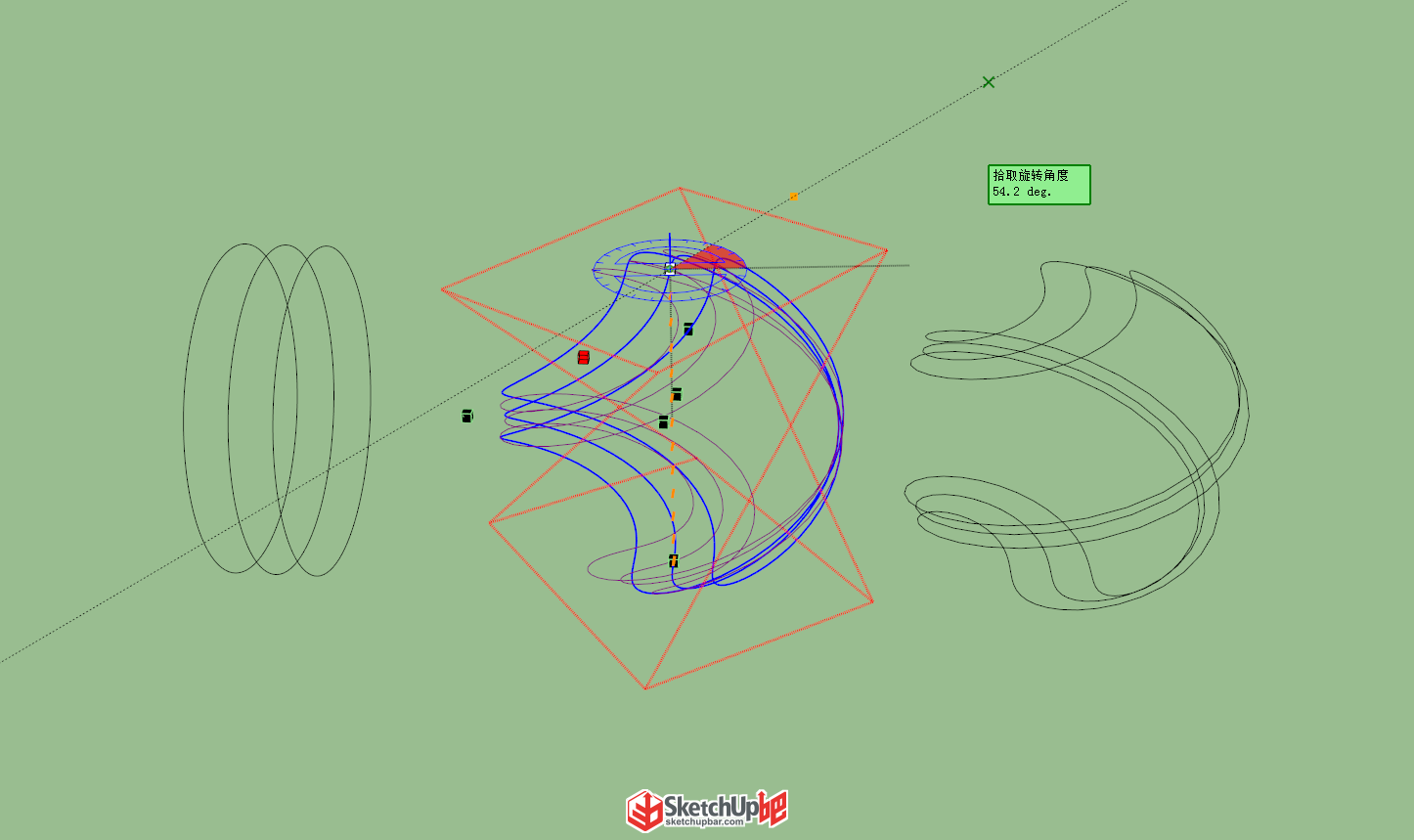

下面，大家盡情欣賞制作步驟吧！ 步驟一：畫三條平行的圓形線，使用 Fredo6插件庫（SUAPP編號155）中的 變形框扭曲工具，在垂直Z軸方向做兩次180度旋轉扭曲。

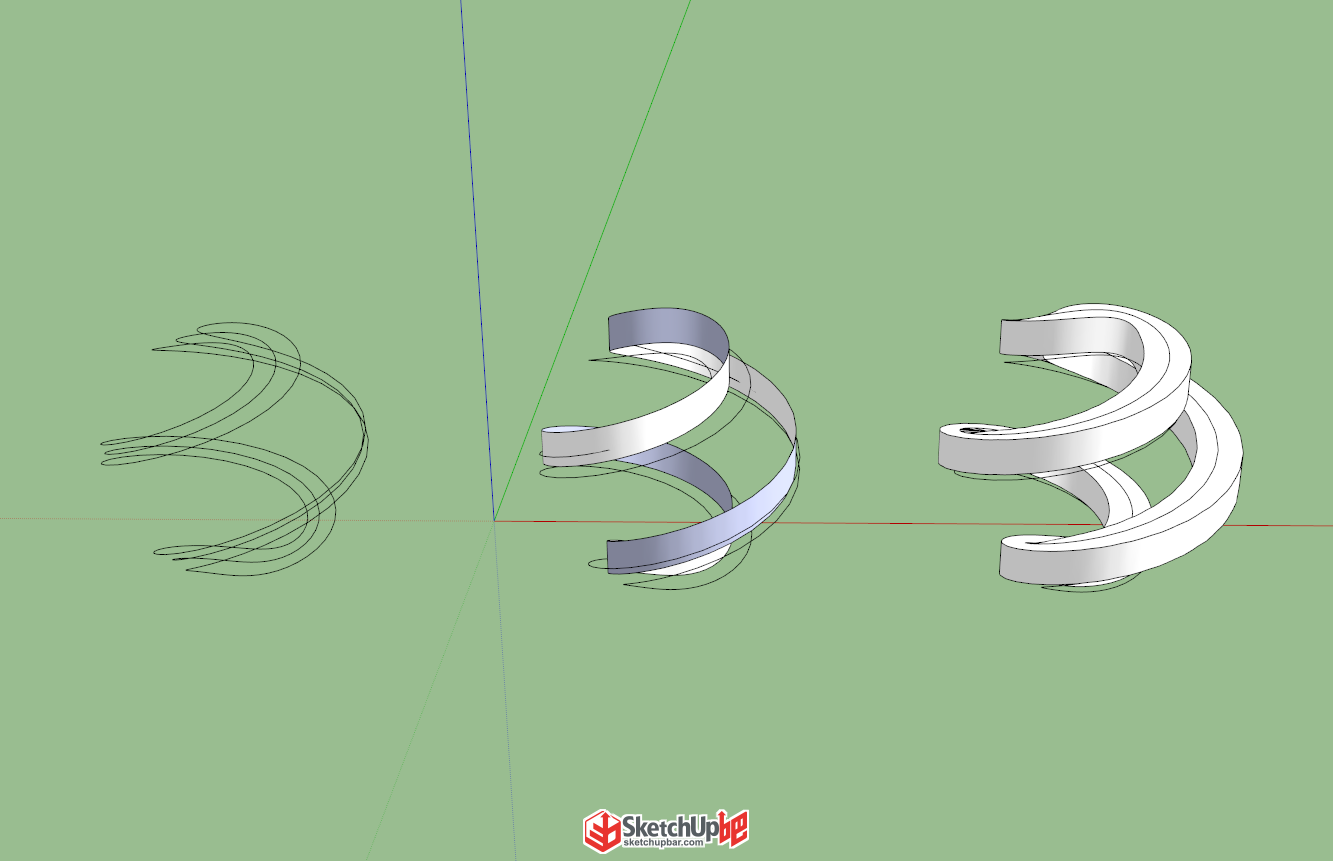

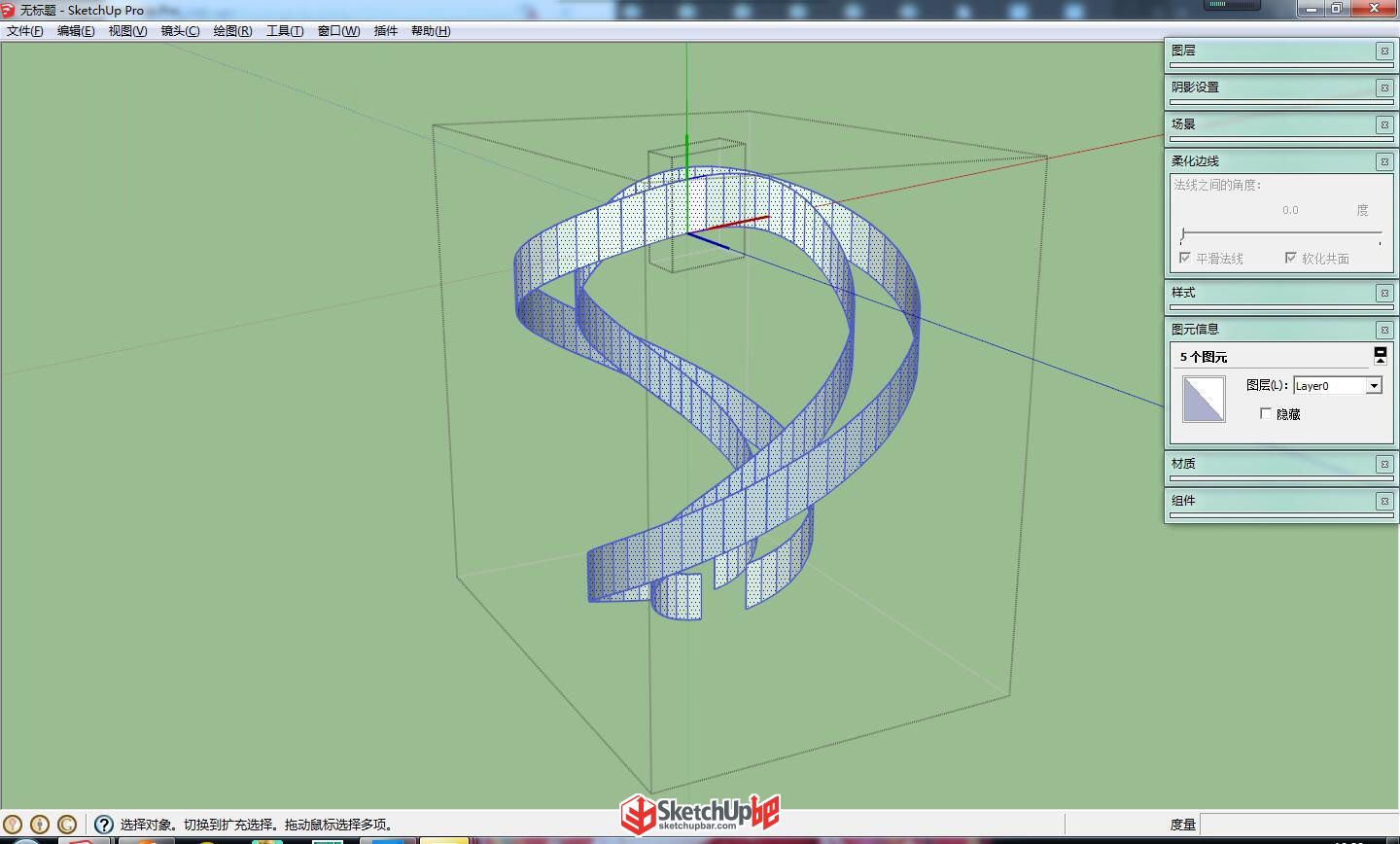

步驟二： 1、選取中間一根線，使用貝茲曲線（SUAPP編號96）將其轉為“固定段數多段線”，以保證曲線段數大小均勻，此處段數的多少也將決定后面樓梯踏步的寬度； 2、然后再將這根線使用 拉線成面（SUAPP編號156）工具向上拉出一個面； 3、使用 超級推拉（SUAPP編號94） 中的聯合推拉功能，將面分別向兩邊推拉相同距離。 4、中間這根線也要保留，后面還要用來生成樓梯底部的鋼梁。

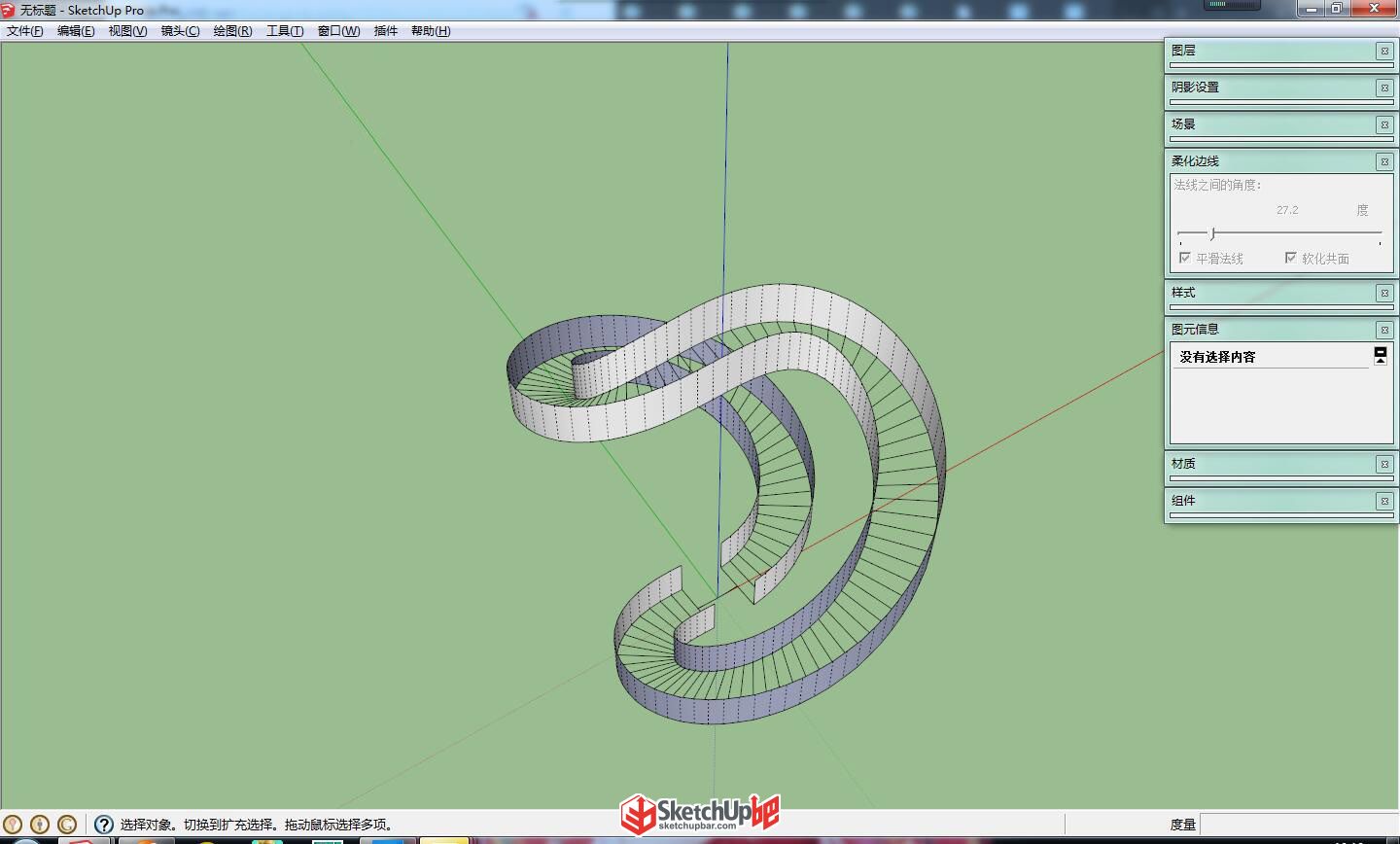

步驟三： 1、重新提取底部的面，右鍵柔化/平滑曲線，將法線之間的角度向左拉，調為0； 2、使用按角選擇（SUAPP編號266）中的選水平線將橫向線條全部選中，作為樓梯踏板的中線。 3、選擇所有提取出來的中線批量焊接，使用 批轉組件（SUAPP編號242）中的 線轉組件 命令，轉成統一的組件。

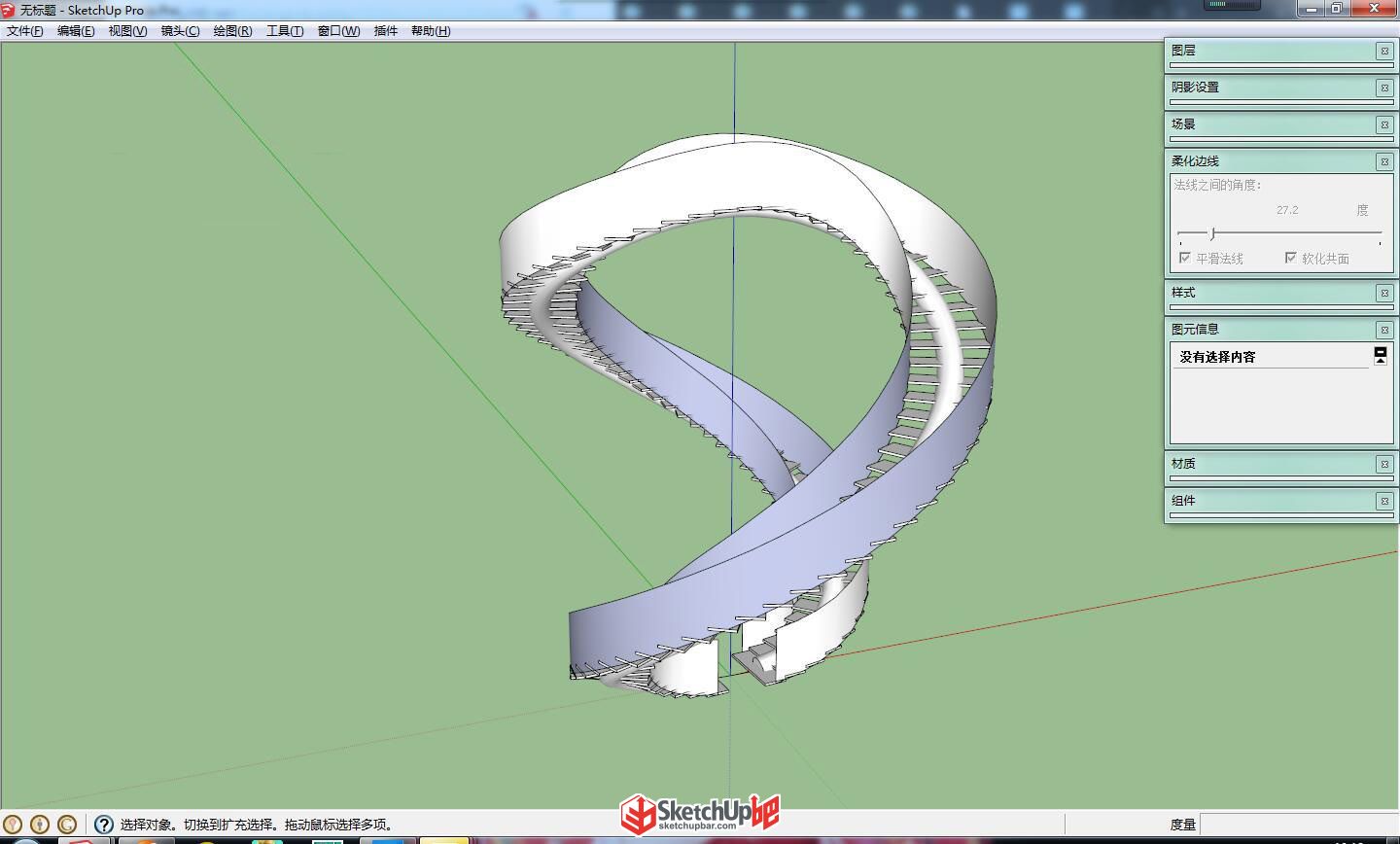

步驟四：將兩邊的線使用 拉線成面（SUAPP編號156）工具向上拉出欄桿的高度。

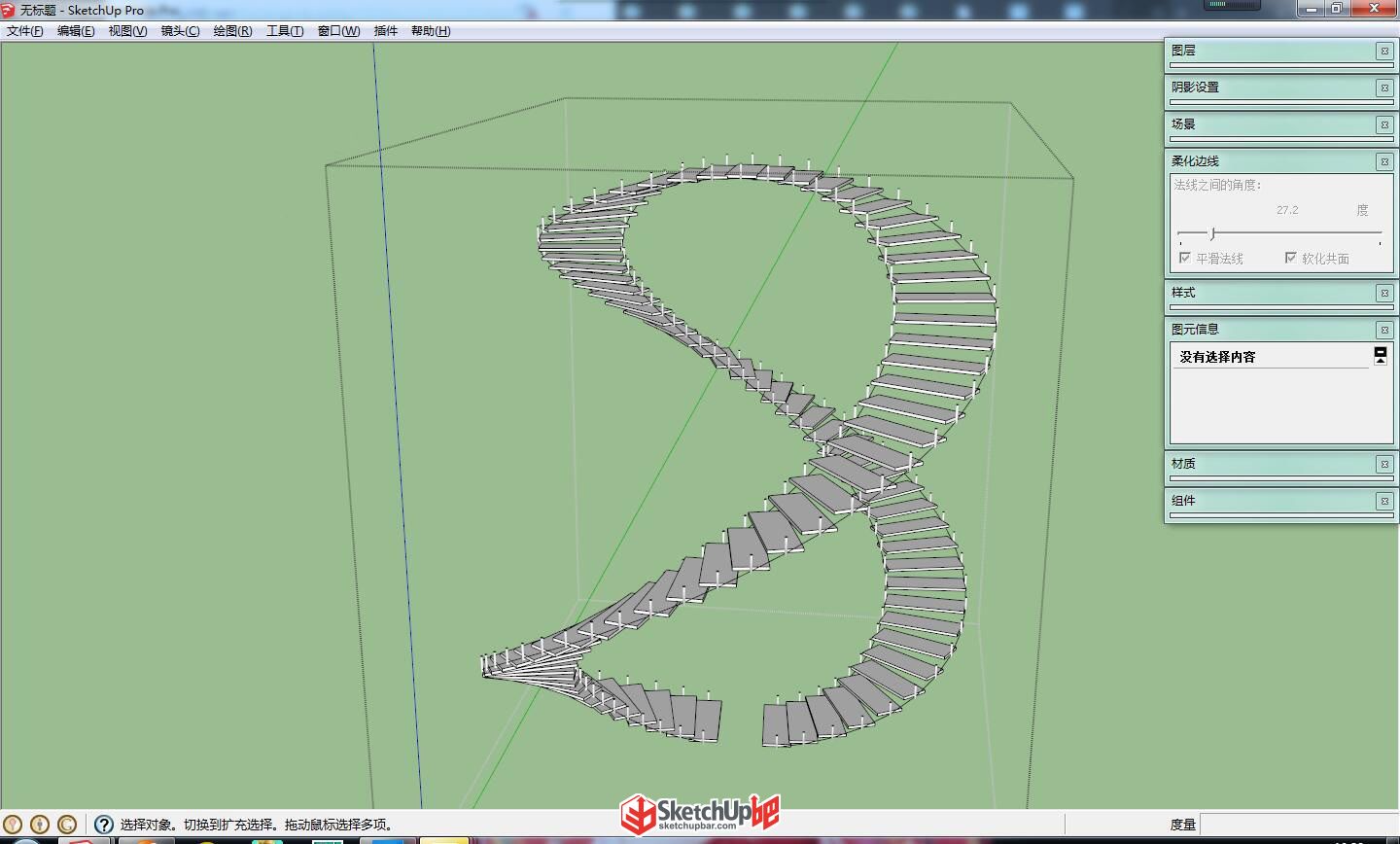

步驟五：根據上一步驟中提取到的踏板中線所生成的組件，一次性完成所有踏板。

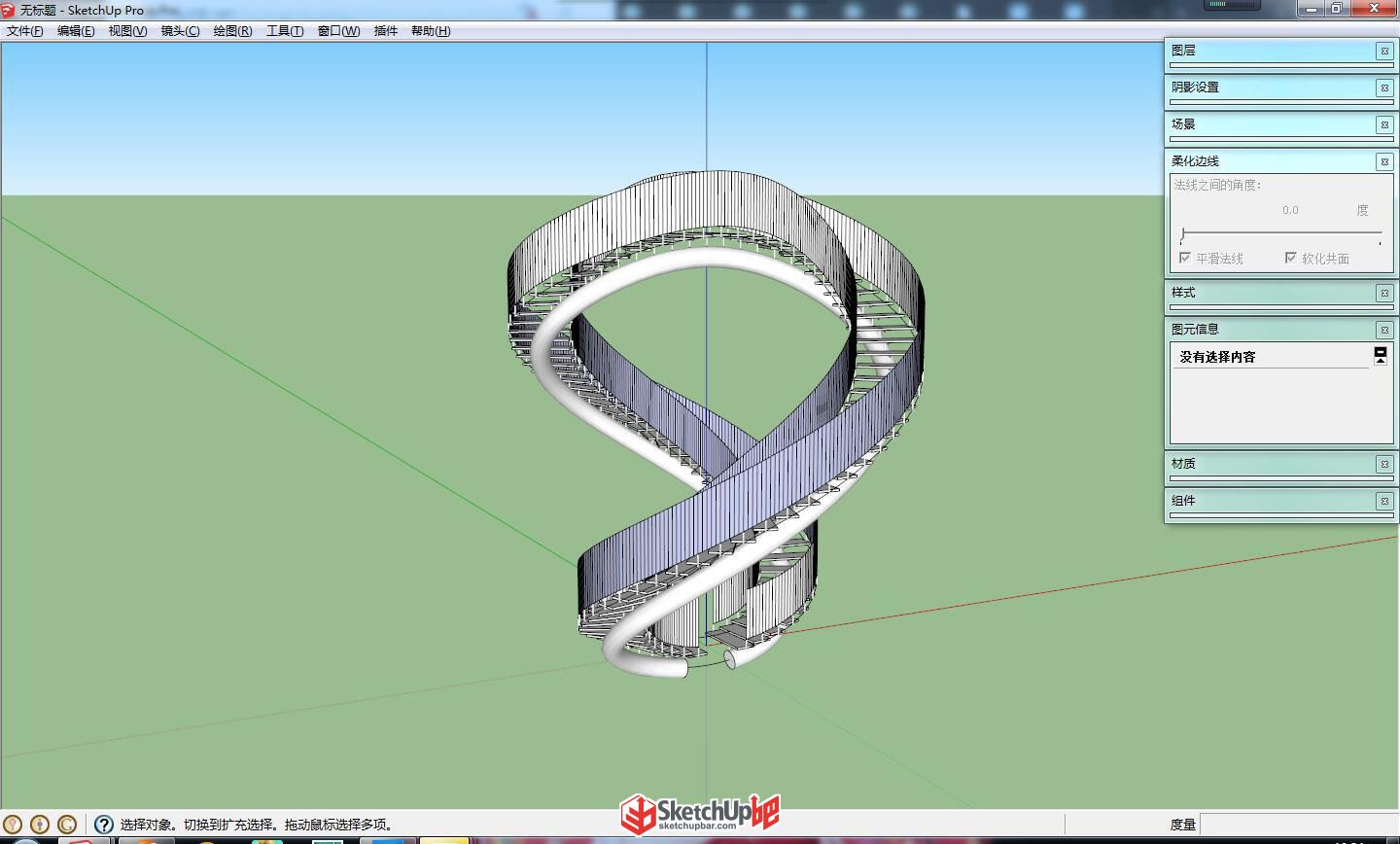

步驟六：將步驟二中最后一步保留的中線使用線轉圓柱（SUAPP編號148）生成中間的梁。

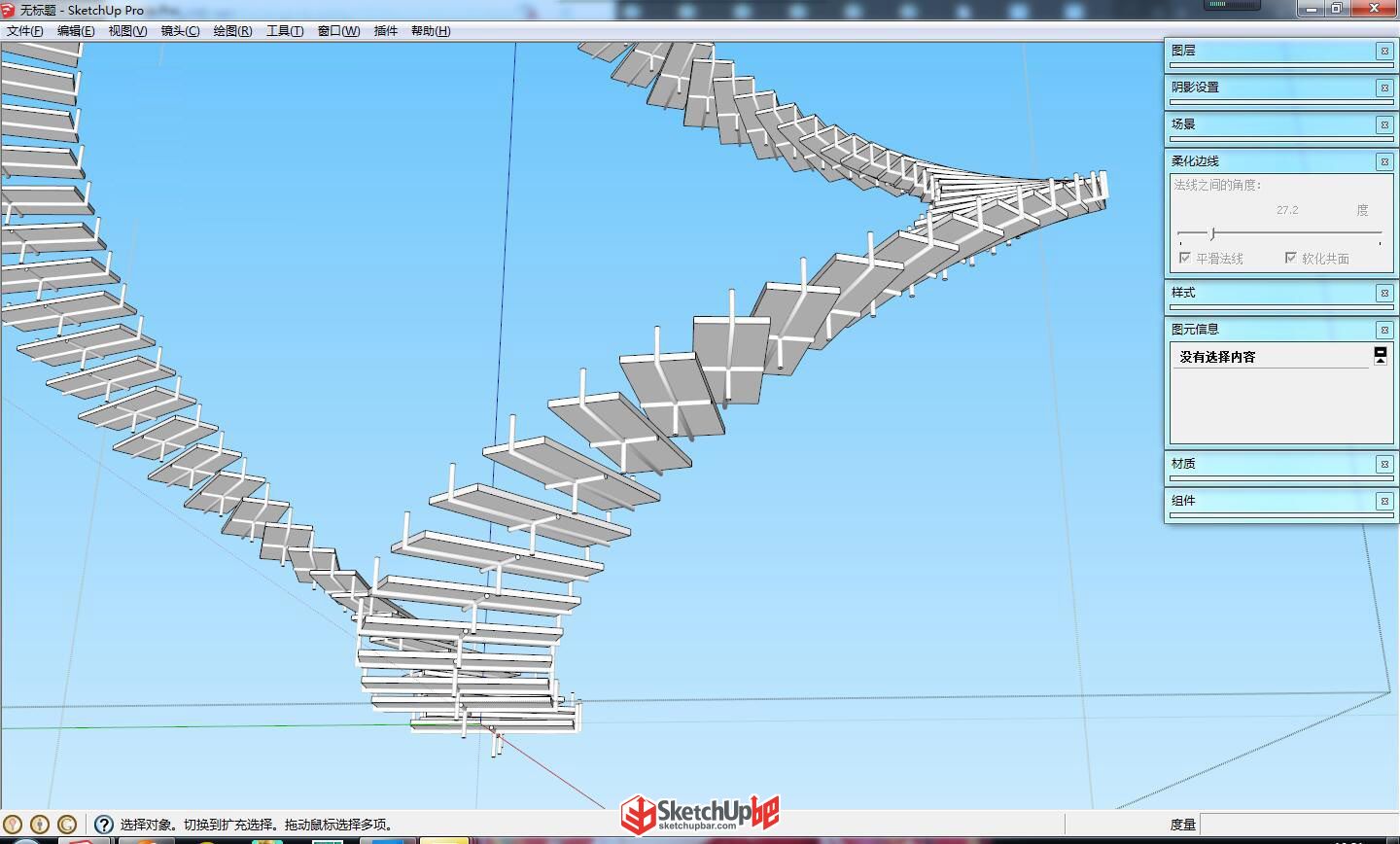

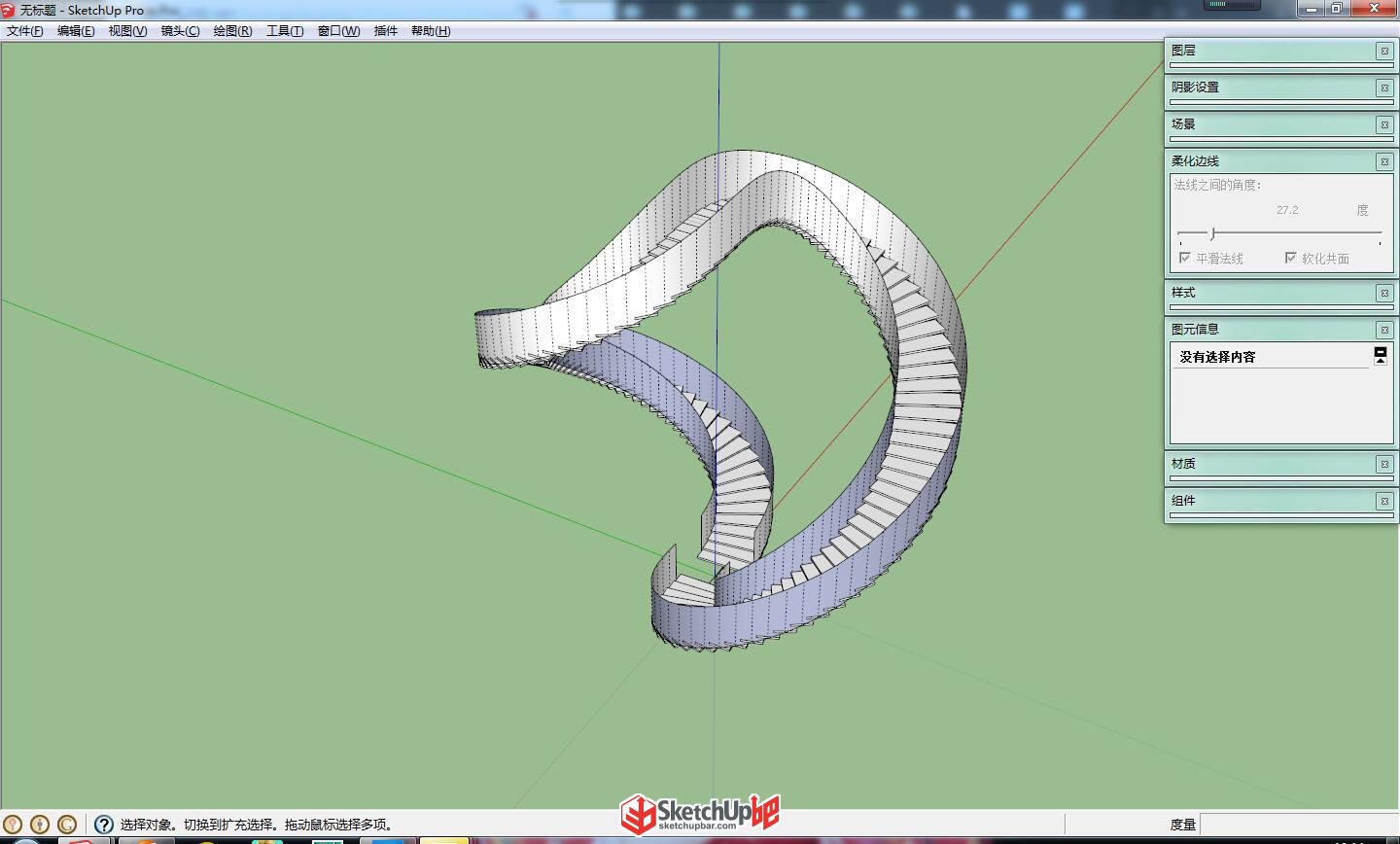

步驟七：做出臺階上的其他構件。

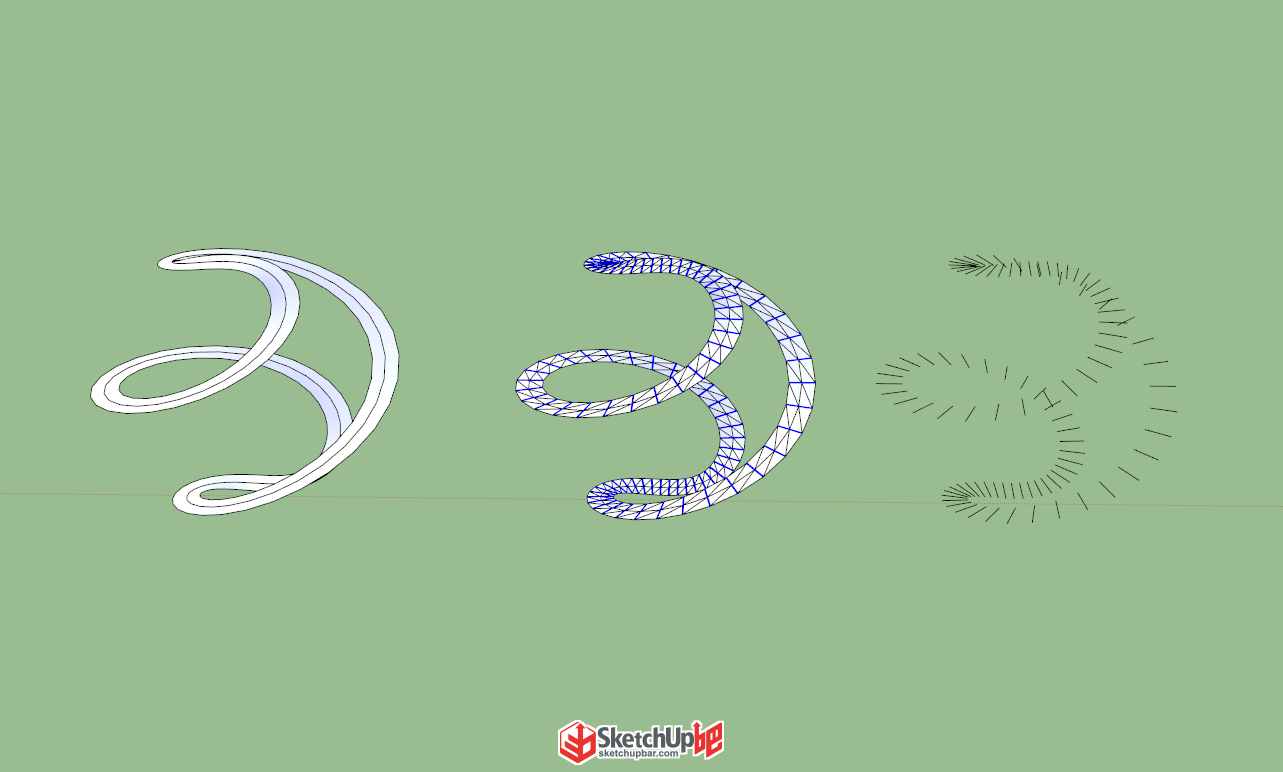

步驟八：臺階踏板處理完成，再來處理欄桿，使用和步驟三相同的方式反向柔化兩側的面來提取豎向豎向結構線。
或者使用Fredo6插件庫（SUAPP編號155）中的曲線放樣，保留豎向結構線。
步驟九：將豎向結構線，批量線轉組件。

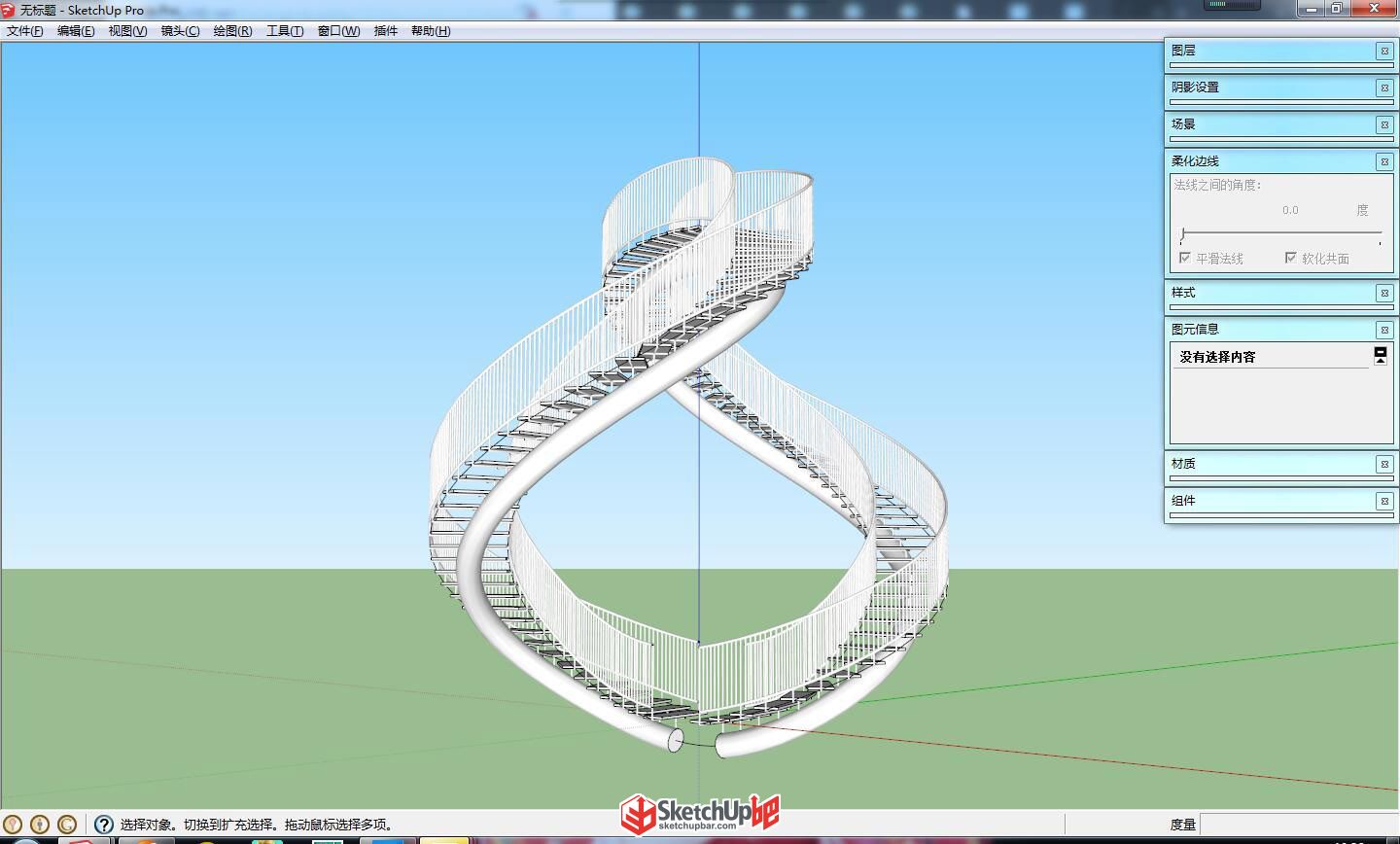

步驟十：針對組件執行線轉圓柱完成欄桿的造型。

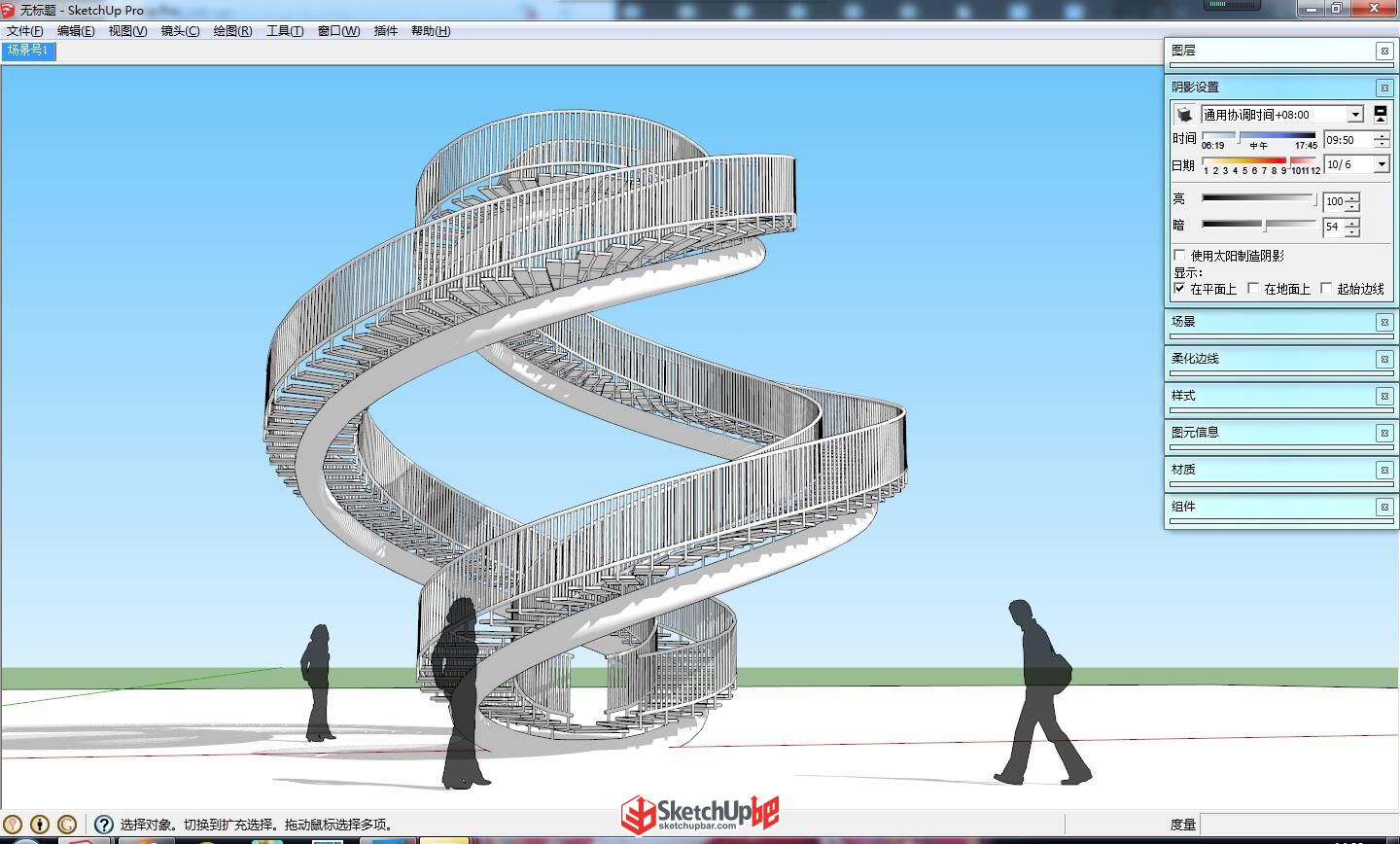

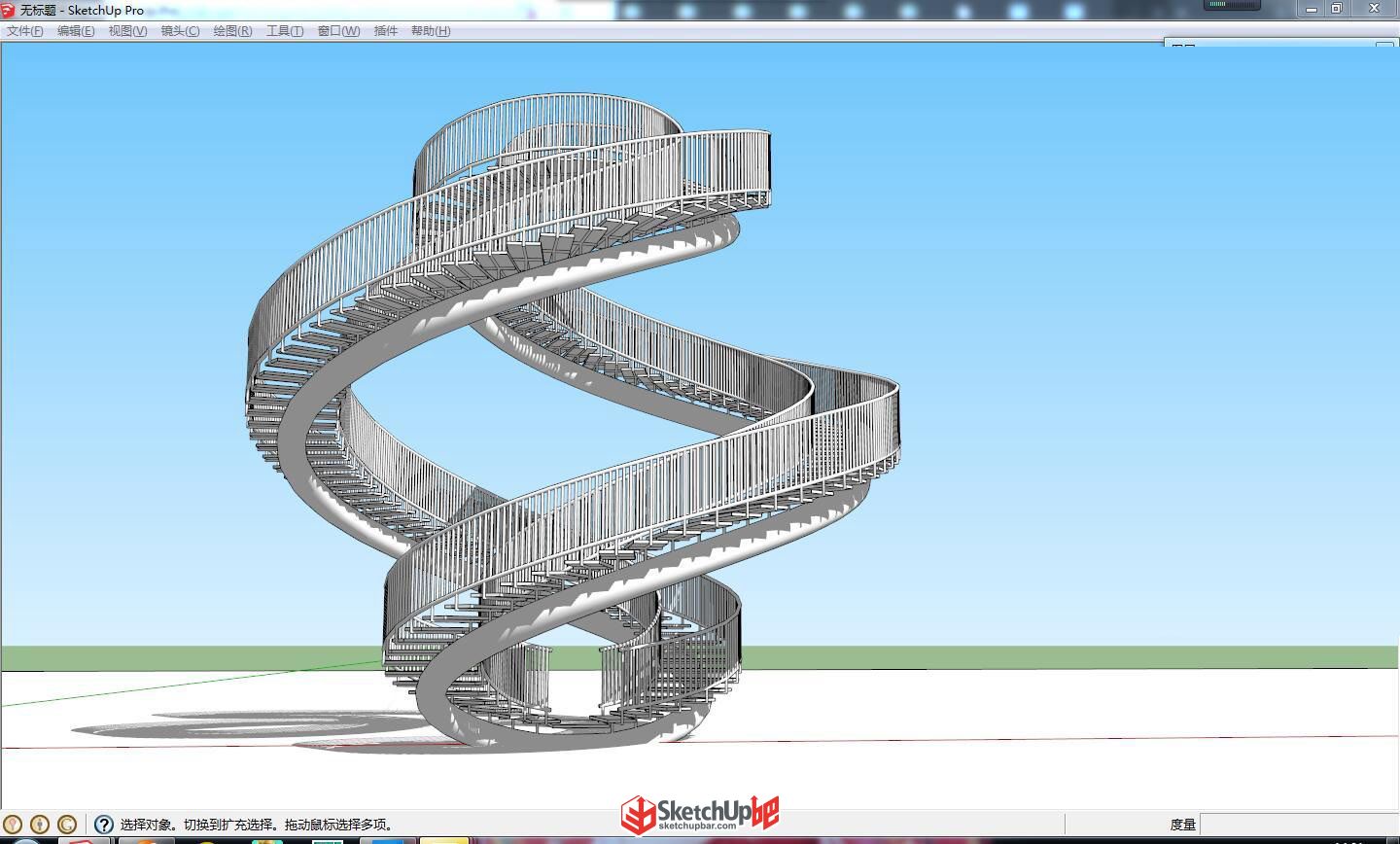

到此大功告成！看成果。
|
