身為設計師

吃狗糧的碗也一定要與眾不同一點

今天小吧為大家?guī)?lái)一款特別的

 水紋玻璃碗的SketchUp建模思路

 ▼

  提問

  解答

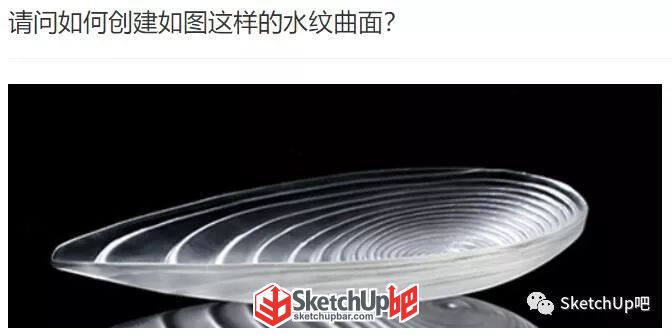

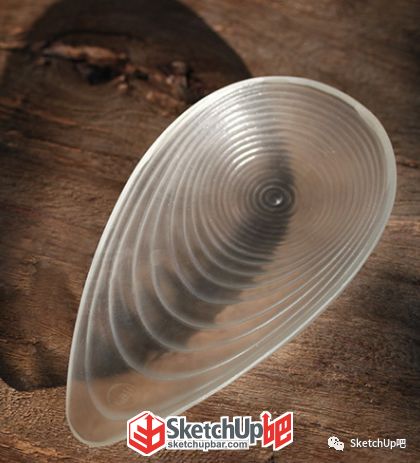

多放兩張圖再仔細觀察一下這個有腔調的碗——

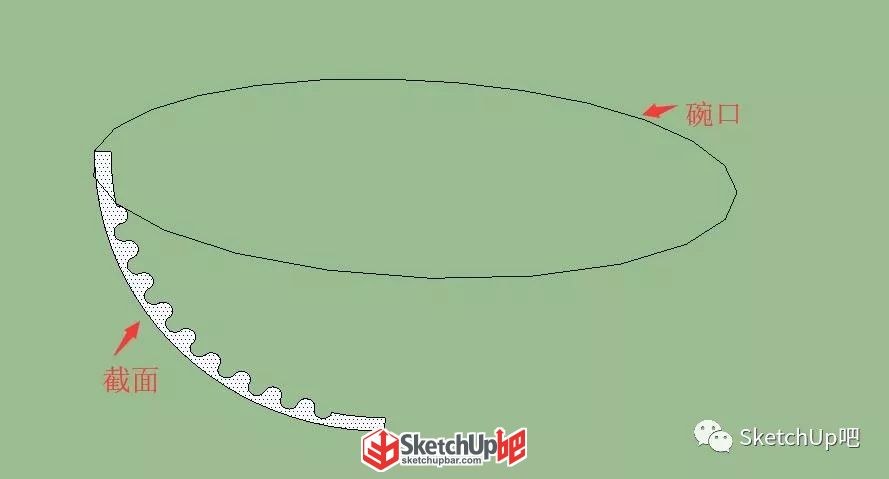

01.繪制碗的截面；

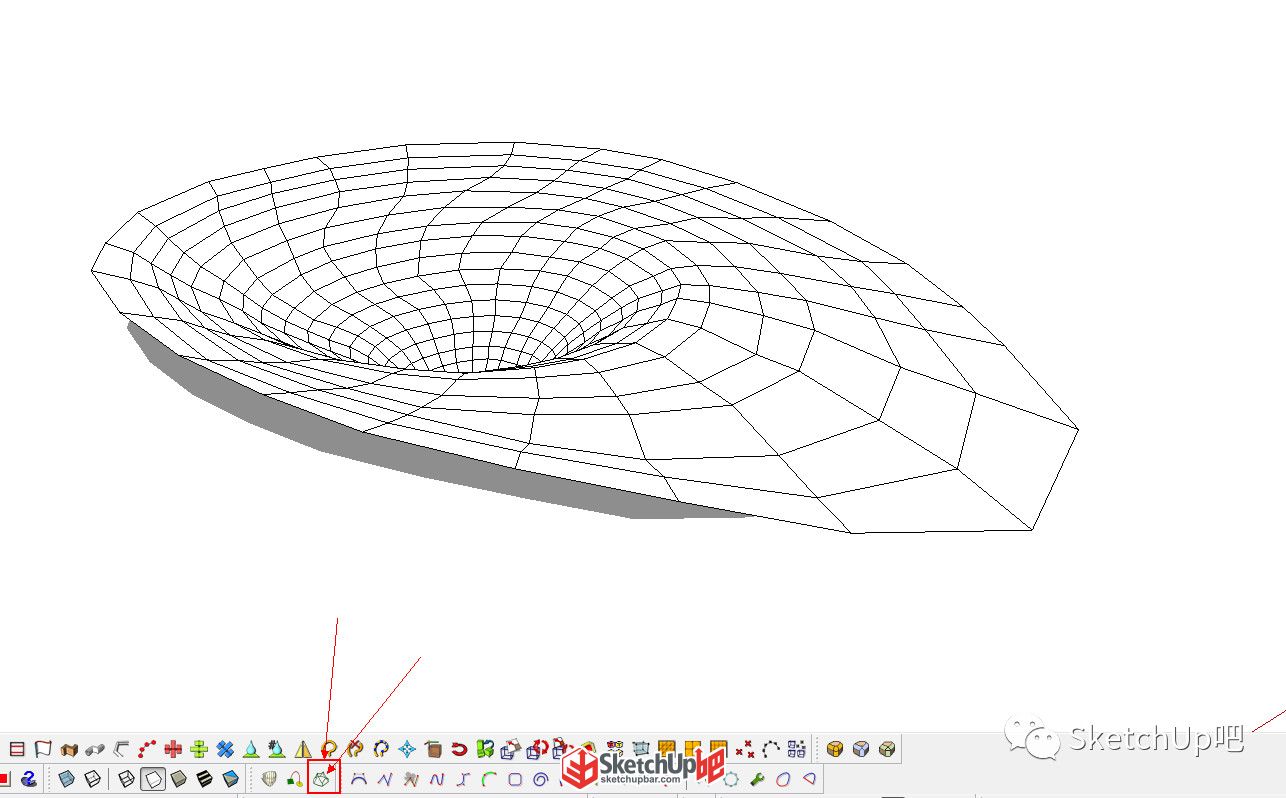

02.使用放樣工具（SUAPP編號155）或路徑跟隨得到碗的完整形狀；

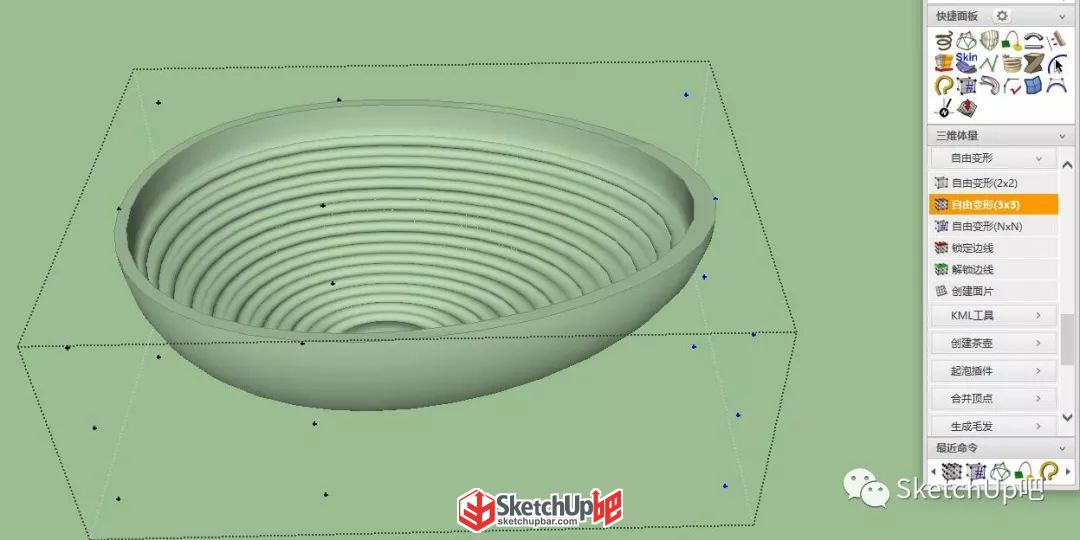

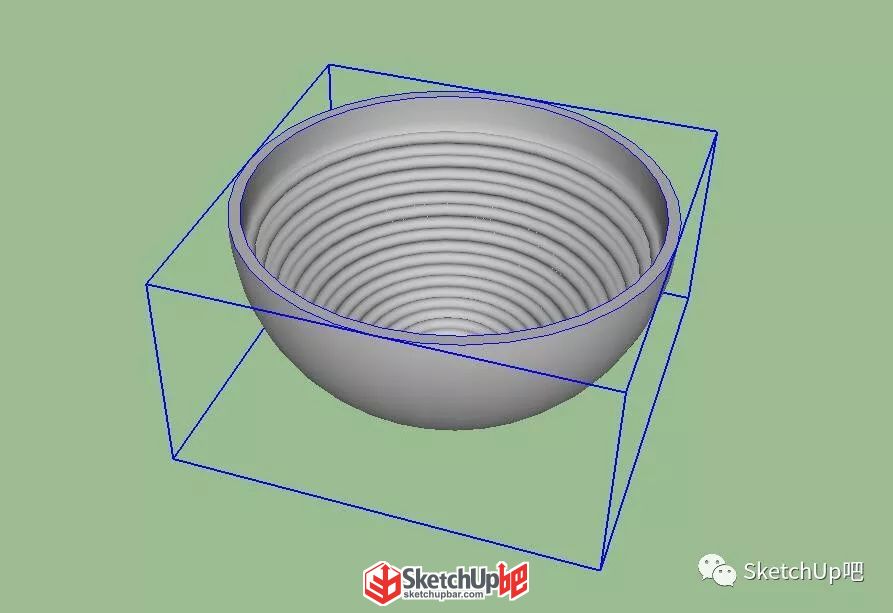

03.選擇自由變形（3x3）（SUAPP編號45），生成編輯點。點選編輯點，用移動工具拖動編輯點，改變碗的形態。（可通過縮放工具進行微調；）

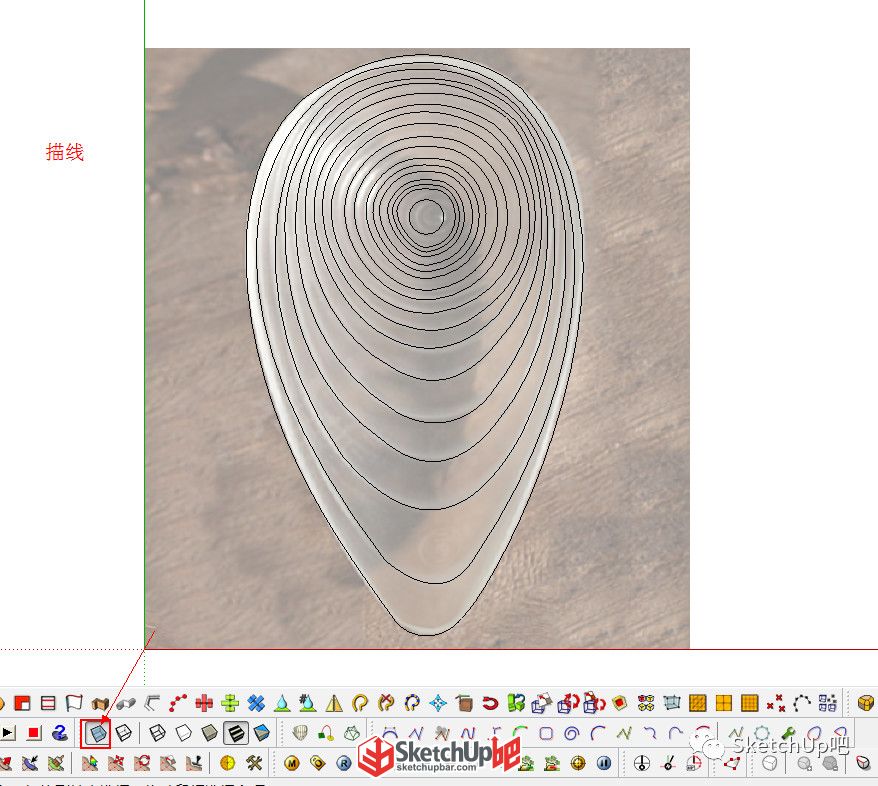

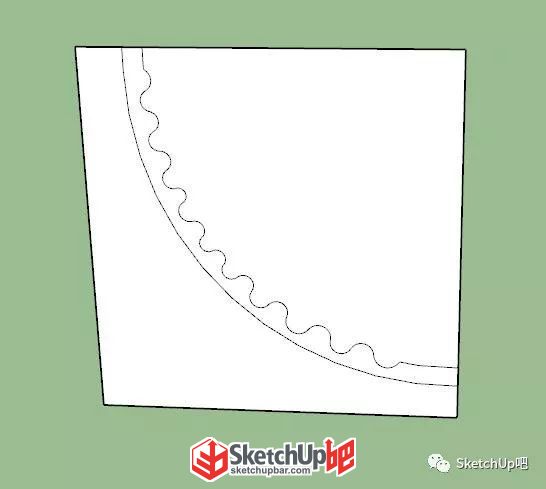

01.將圖片導入SketchUp，對輪廓進行描線；

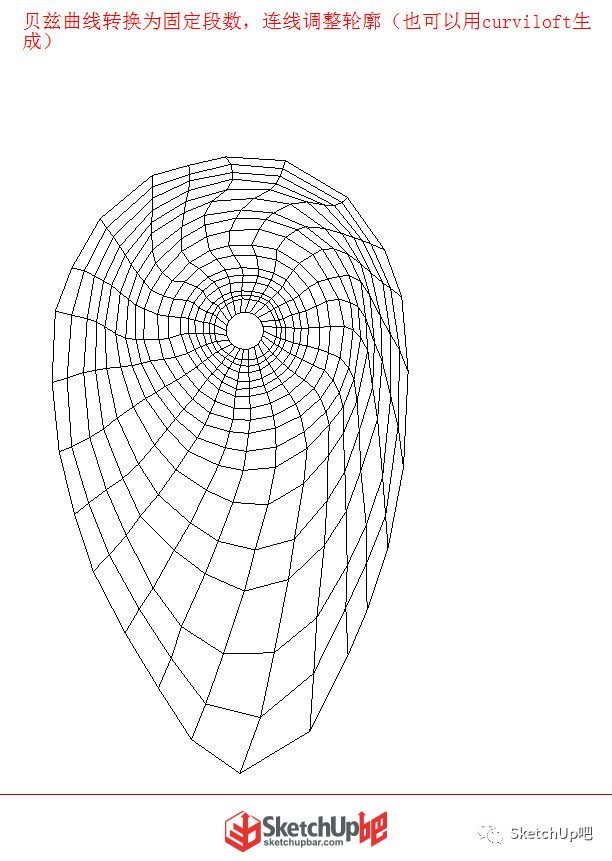

02.使用貝茲曲線（SUAPP編號96）轉換為固定段數，連線調整輪廓或者也可以用曲線放樣（SUAPP編號155）生成；

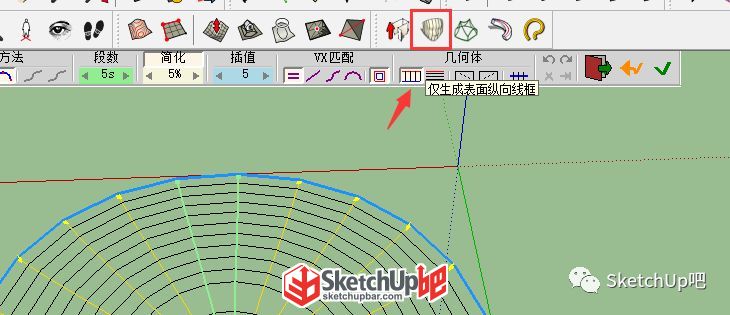

注意選擇幾何體-僅生成表面縱向線框。

拉出高度；

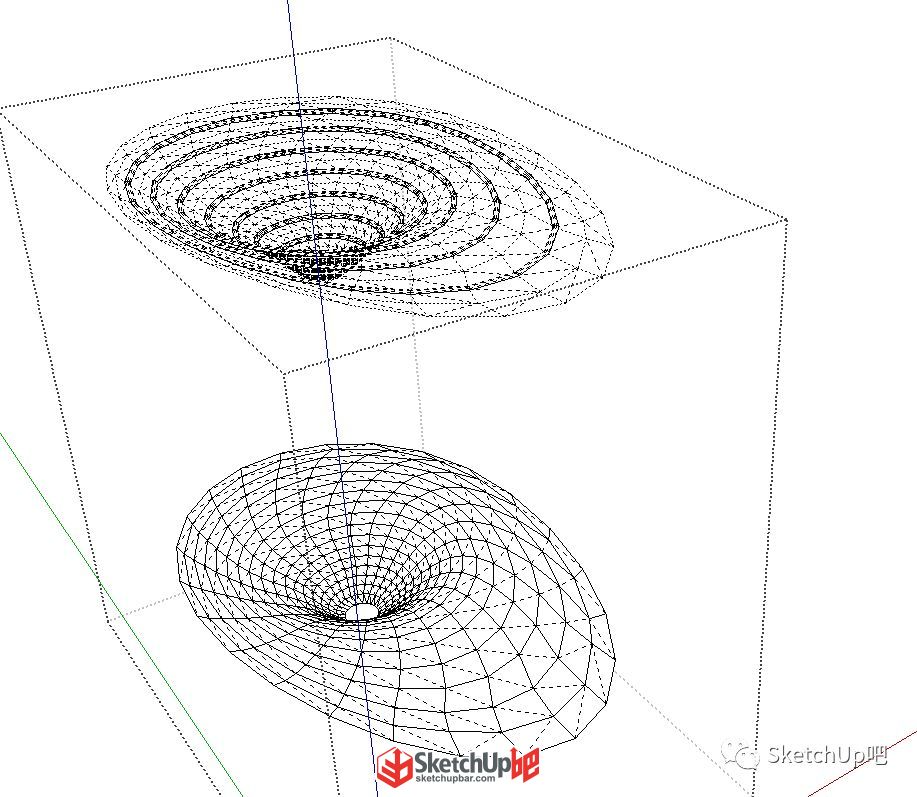

03.圓滑邊線后提取圓弧，使用線轉圓柱（SUAPP編號148）后交錯，移動回原位；

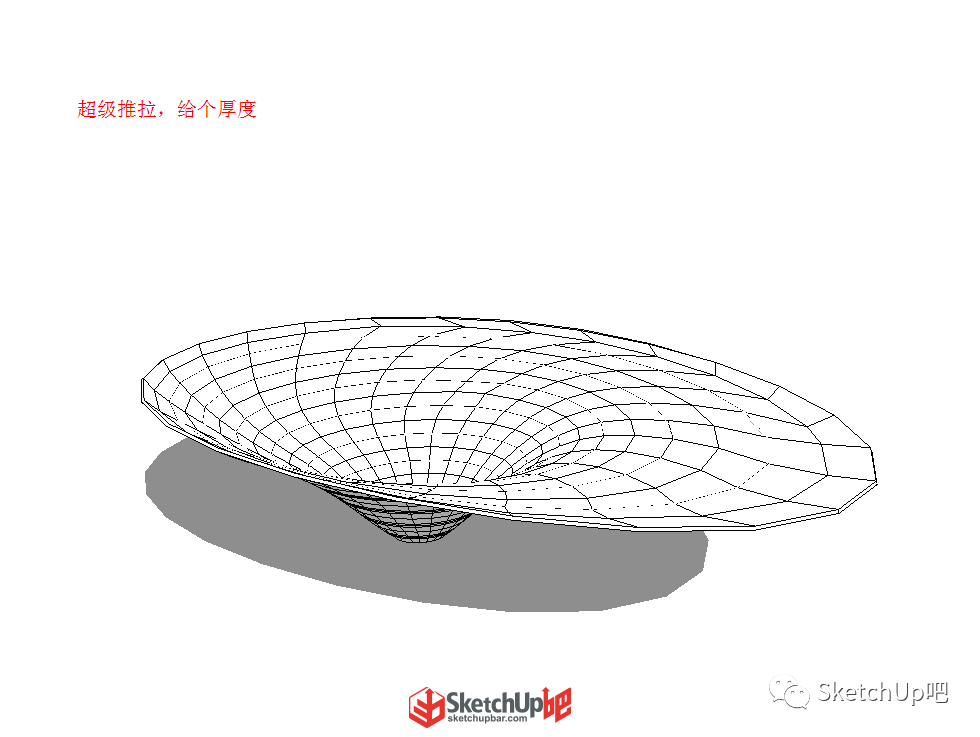

04.使用超級推拉（SUAPP編號94），給一個厚度。

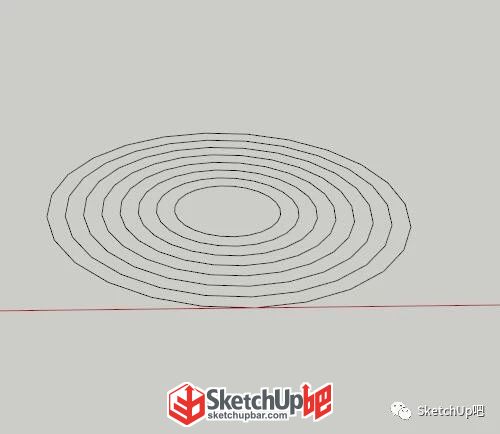

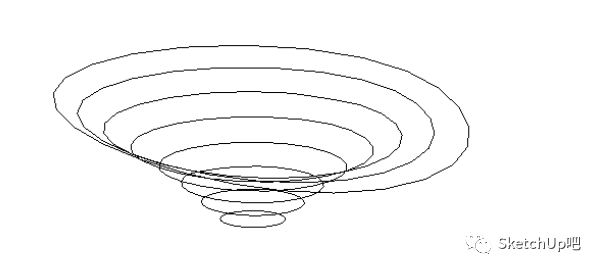

01.畫一個圓，使用偏移工具；

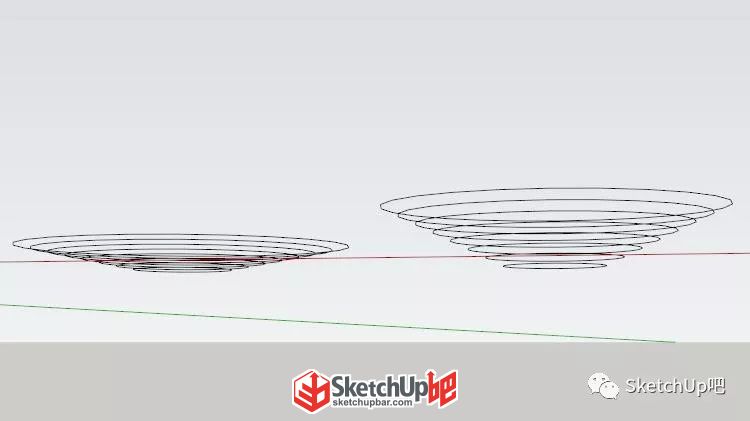

02.使用移動工具和縮放工具，做出高差變化；

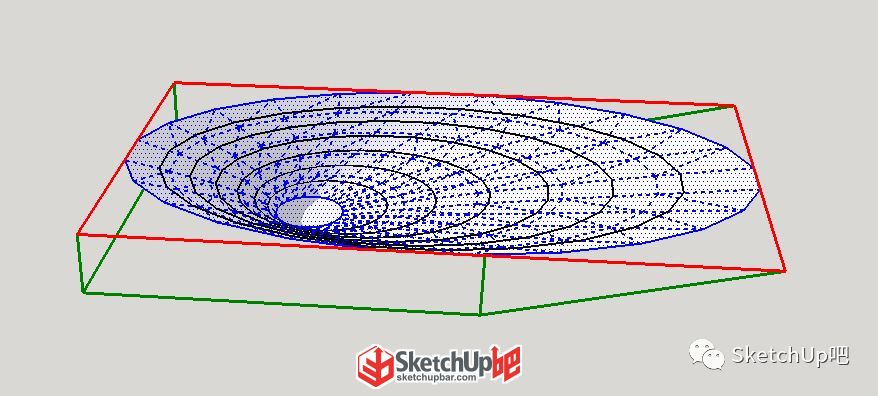

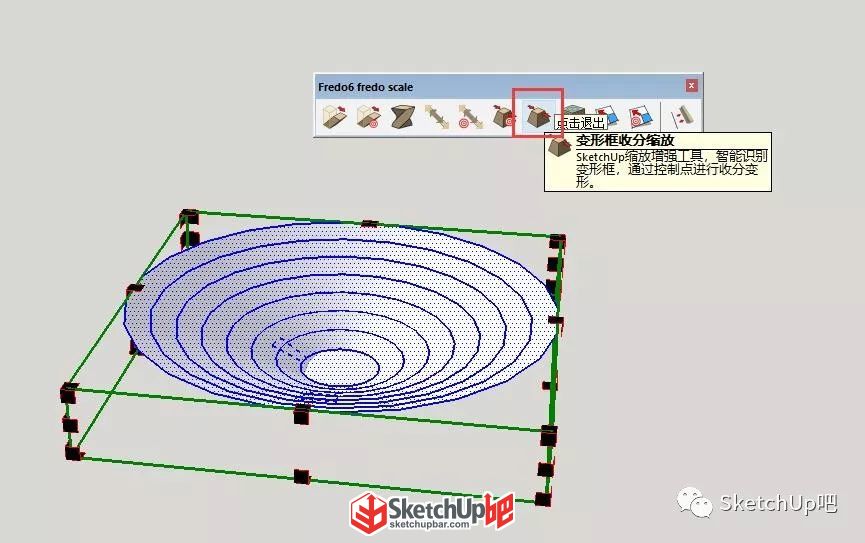

03.使用變形框收分縮放（SUAPP編號155）調整；

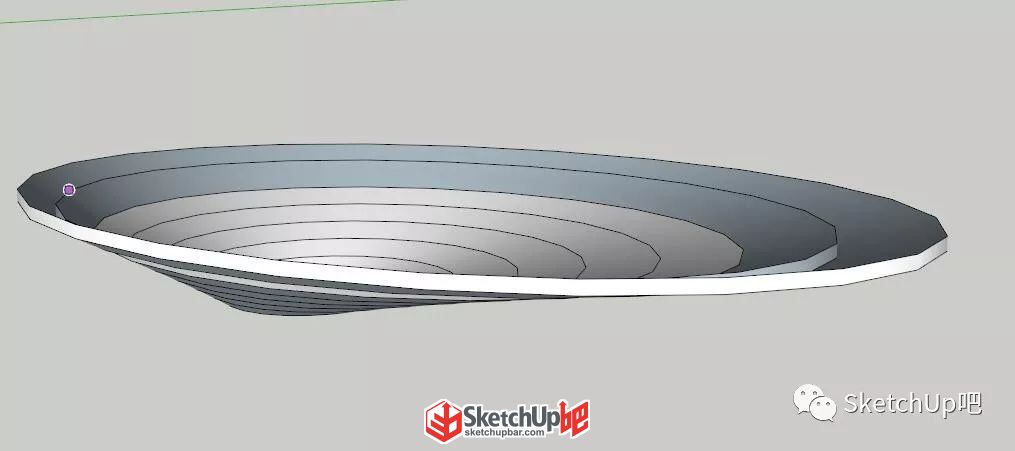

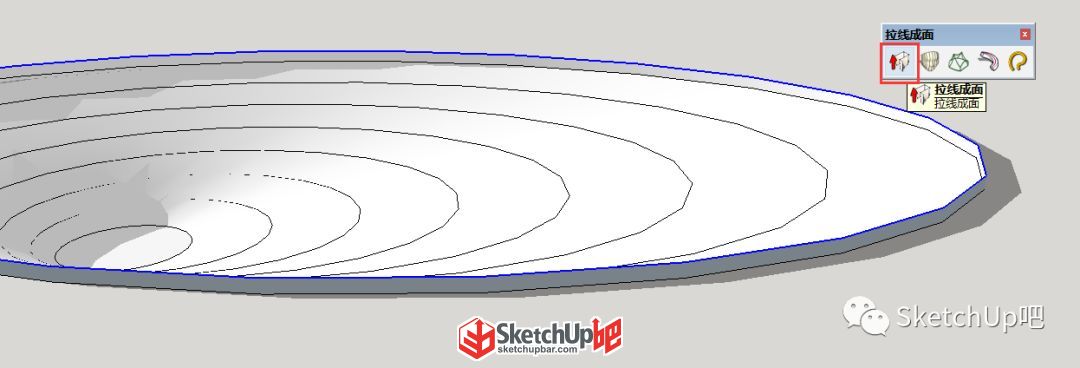

05.使用拉線成面（SUAPP編號156）使外面比里面高；再使用曲線放樣封面，以此類推一層層做。

一個碗竟然有那么多種建模方法

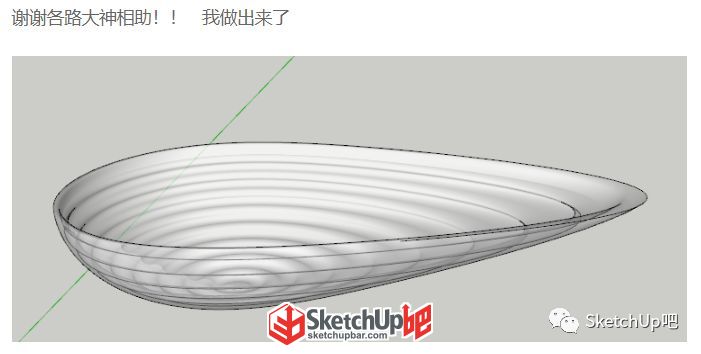

提問者也在大神們的指導下成功建出來啦~

提問者：1Dng丶He

回答者：lzual、夢醒依舊、Lothar
