小時候一直幻想著自己能飛到太空， 所以對天文方面特別感興趣， 特別是天文望遠鏡。 現在想想以前的自己還真是可愛， 所以今天就用SketchUp建一個望遠鏡。

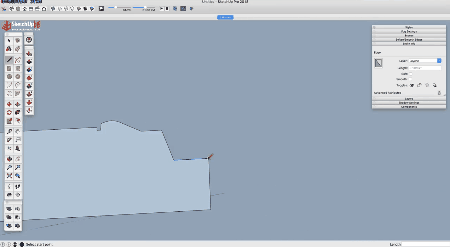

完整視頻 *視頻來自YouTube 作者 Geeks Wood Shop 具體步驟 一、繪制主體輪廓： 繪制剖面，使用路徑跟隨直接完成“炮筒”部分。

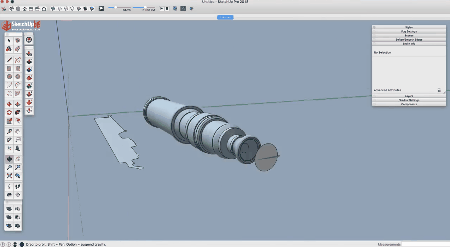

繪制鏡筒 完成后選中創建群組，對鏡筒部分進行細節調整。

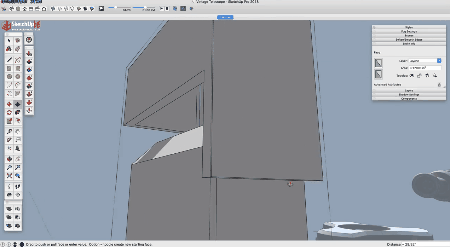

調整鏡筒 二、繪制支架： 支架的托盤部分首先繪制出其中的一個角并創建為組件，完成后旋轉復制出其余兩角。

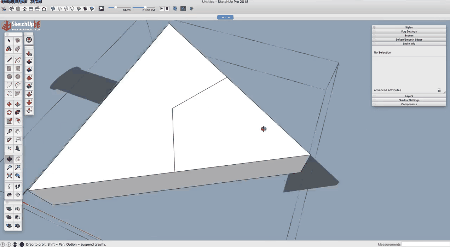

繪制底座 支架腳部分在托盤的組件中繪制并單獨創建為群組。（小提示：這里將支架腳單獨在群組一下在復制一個出來是方便后續改動并且不會影響到托盤部分）
繪制支架腳 支架腳細化

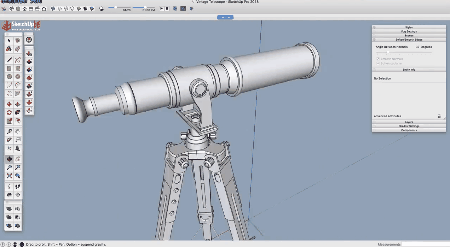

細化支架腳 三、聯結鏡筒與支架進行細化調整： 雙功能臺架同樣也是創建為組件。

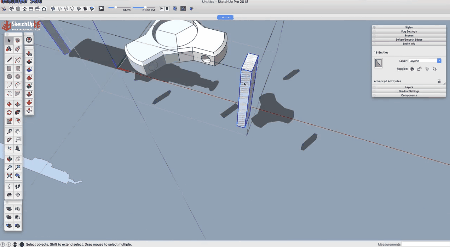

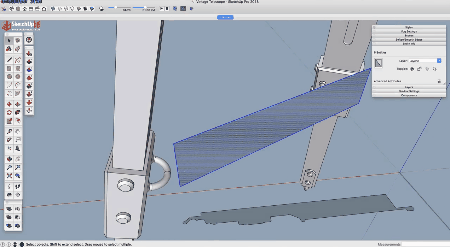

聯結支架與鏡筒 腳架制緊夾首先繪制了一個立面，以平面為參照繪制出制緊夾的路徑，然后畫一個圓使用路徑跟隨將制緊夾繪制完成。

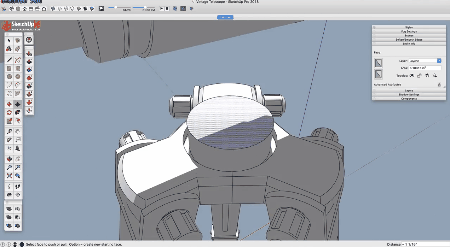

繪制制緊夾 聯結鏡筒和支架后調整鏡筒角度，這樣我們的望遠鏡的模型就繪制完成了。

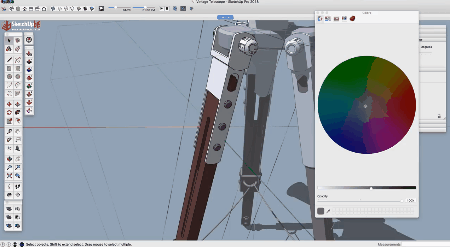

調整鏡筒角度 最后給望遠鏡賦上材質就OK了。更多細節繪制請觀看文首完整視頻。
貼附材質

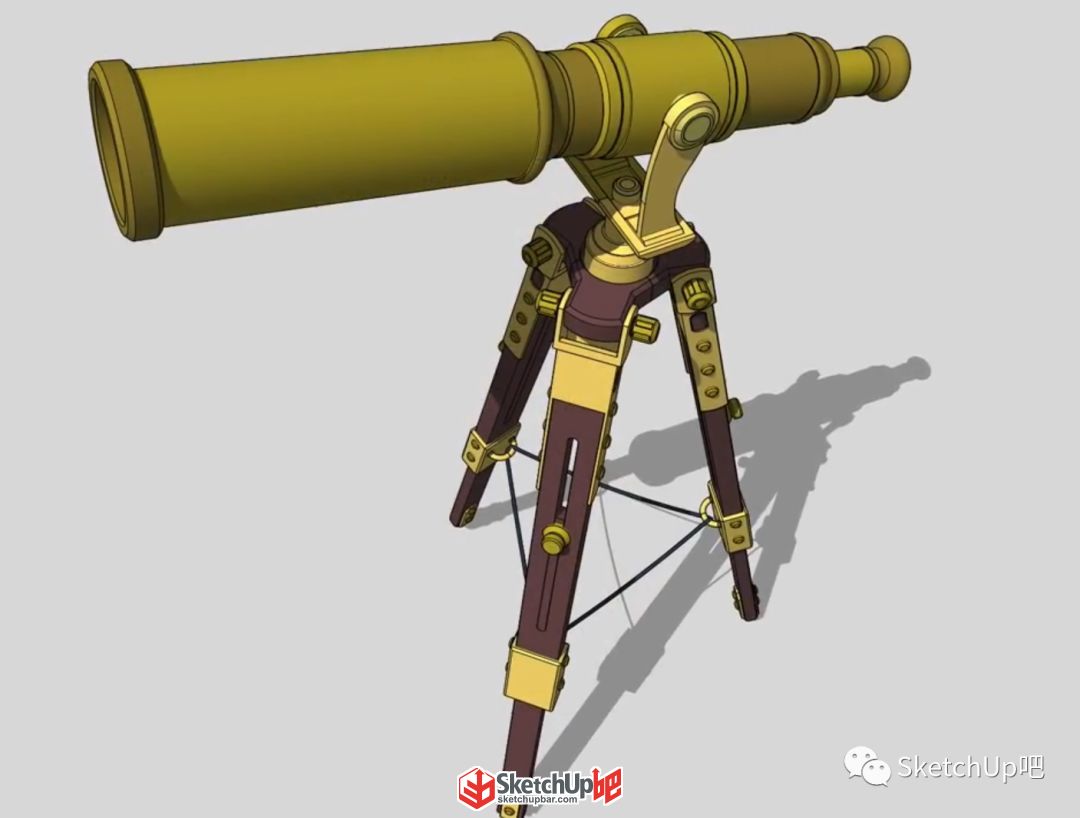

完成圖
完成圖 沒有使用插件就能繪制出一個望遠鏡， 是不是很簡單呢？ 模型越是注重細節，模型效果就越好。 組件與群組的關系和區別 這個模型運用了大量群組與組件，那么這兩者有什么區別呢？ 來看看SketchUp吧版主：SU老怪㊣的分享。
群組可以用來組織模型中的幾何體。群組和組件類似，但比較簡單?？偟膩?lái)說，群組有以下優點： ? 快速選擇: 選擇一個群組時，群組內所有的元素都將被選中。 ? 幾何體隔離: 群組可以使組內的幾何體和模型的其他幾何體分隔開來，這意味著不會被其他幾何體修改。 ? 幫助組織你的模型: 你可以把幾個群組再編為一個群組，創建一個分層級的群組。
文字太多來張美圖養養眼。作品來自論壇ID：tas-1985 ? 改善性能: 用組群來劃分模型，可以使SketchUp更有效地利用計算機資源。意味著更快的繪圖和顯示操作。 ? 組的材質: 分配給群組的材質會由組內使用默認材質的幾何體繼承，而指定了其他材質的幾何體則保持不變。這樣你就可以快速地給某些特定的表面上色。（炸開組，可以保留替換了的材質） 組件是將一個或多個幾何體的集合定義為一個單位，使之可以像一個物體那樣進行操作。組件與群組類似，但組件在與其他用戶或其他SketchUp組件之間共享數據時更為方便。組件就是一個SketchUp文件，可以放置或插入到其他的SketchUp文件中去。組件可以是獨立的物體，如家具（桌子和椅子）等；也可以是關聯物體，如門窗等。組件的尺寸和范圍不是預先設定好的，也沒有限制。組件除了包括組的材質、組織、區分、選集等特點外，組件還提供以下功能： ? 關聯行為: 如果你編輯一組關聯組件中的一個，其他所有的關聯組件也會同步更新。可以同時編輯整個圖案，大大的減少錯誤和不對稱的情況。
文字太多來張美圖養養眼。作品來自論壇ID：黃豆豆、 ? 組件庫: SketchUp附帶一系列預設組件庫，不過你也可以創建自己的組件庫，并和他人分享。 ? 文件鏈接: 組件只存在于創建它們的文件中（內部組件），或者可以將組件導出用到別的SKP文件中。 ? 組件替換: 你可以用別的SKP文檔的組件來替換當前文檔的組件。這樣可以進行不同細節等級的建模和渲染。 ? 特殊的對齊行為:組件可以對齊到不同的表面上，和/或在組件與表面相交的剪切位置開口。組件還可以有自己內部的繪圖坐標軸。 至于什么是動態組件咱們就下次在分享了。
|
