今天小吧為大家?guī)硪粋€實用小技能

 Enscape如何完美疊加SketchUp線稿

看似簡單的操作能極富效率地

為你的圖面帶來更多概念設計感和細節

▼

完整視頻

*教程自“SketchUp吧”論壇超級版主ID：tas_1985

步驟概述

在利用SketchUp進行方案推敲時，為了快速建模，設計師們一般使用【直線工具】畫單線去做圖像的分割（如玻璃、瓷磚等的分縫），但是這些線在渲染時都會丟失掉，導致效果圖缺少細節。最簡便的方法就是疊加上SketchUp線稿。

▼

VS

以下面人物模型為例——

 一、SketchUp導出線稿

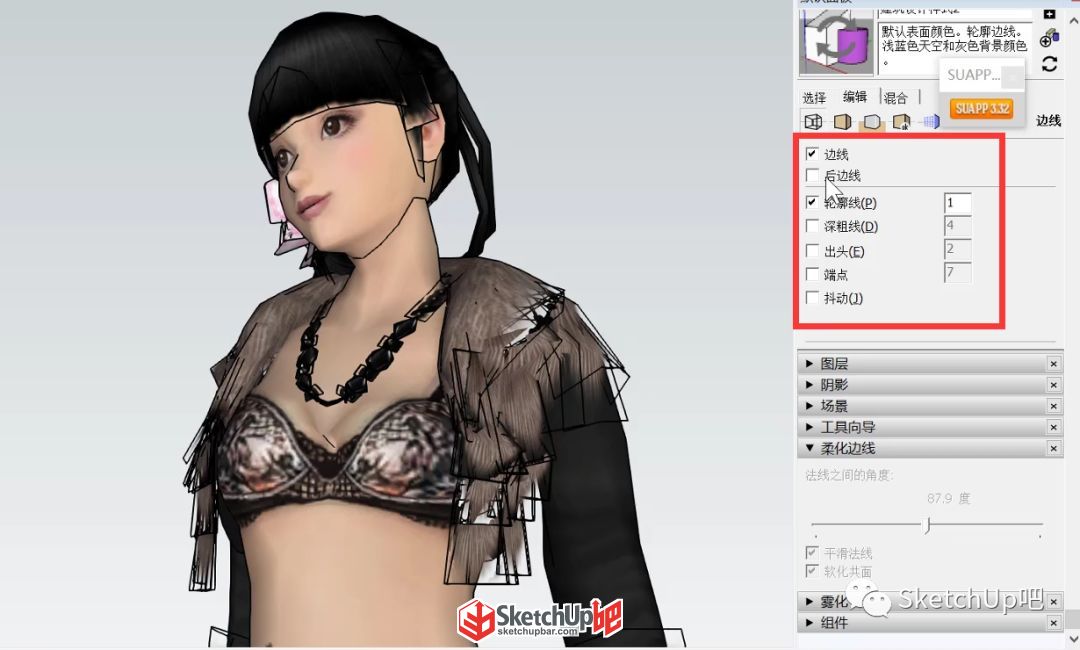

在【風格】-【編輯】-【邊線設置】中勾選邊線、輪廓線，線粗細根據需要調整；

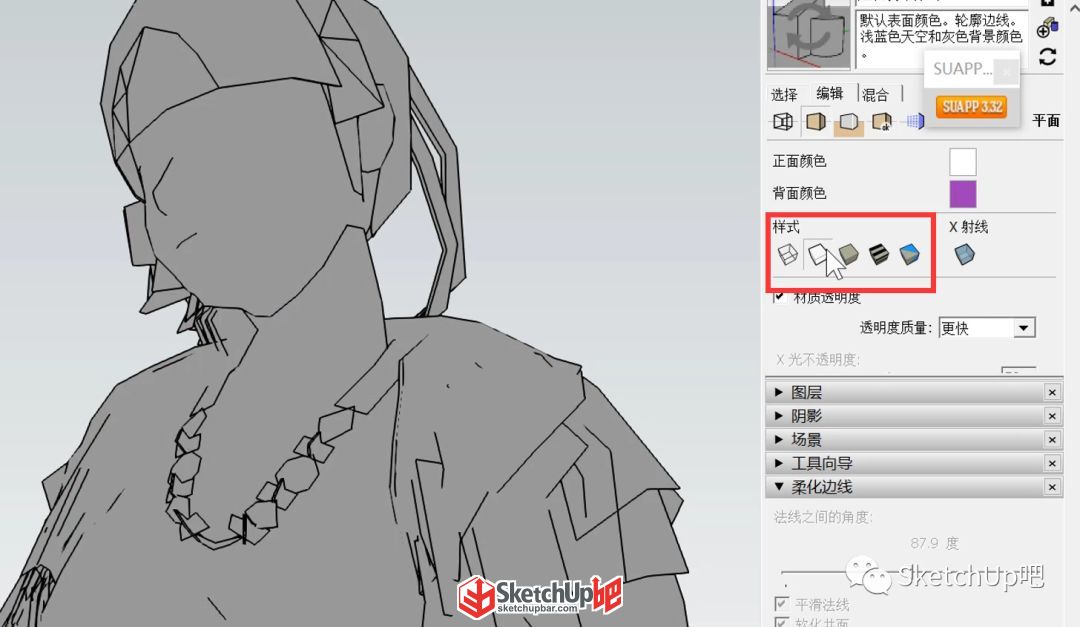

【平面設置】-【樣式】選擇以隱藏線模式顯示；

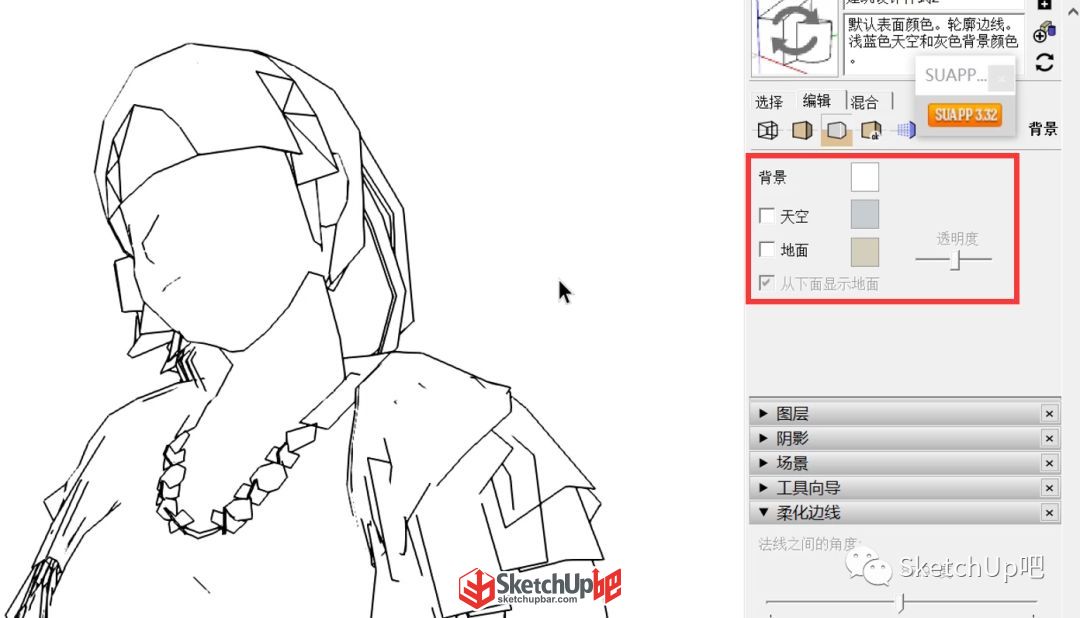

【背景設置】中取消勾選【天空】，將【背景】色調整為白色；

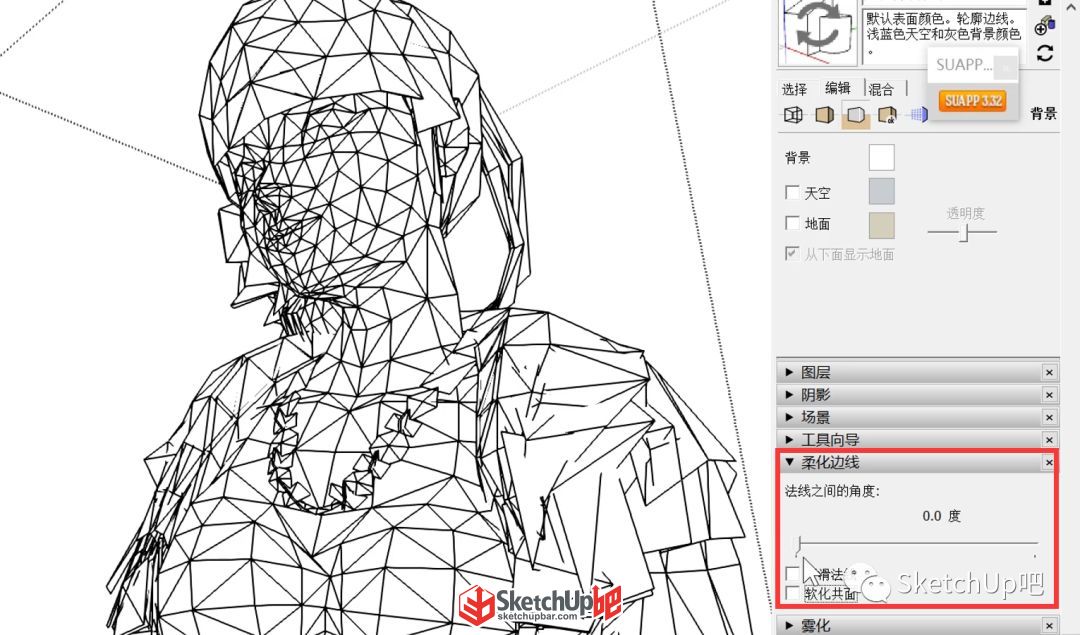

柔化邊線，取消勾選【平滑法線】；

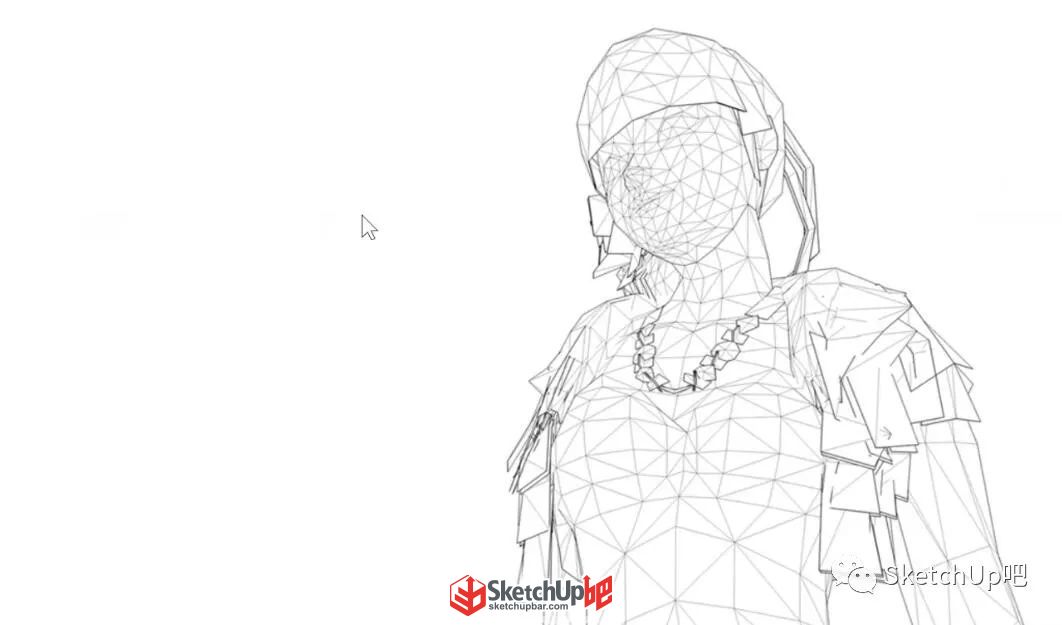

最后確定好視圖角度導出圖片如下（這里要記住導出圖片的分辨率大?。?。

 二、Enscape導出白模

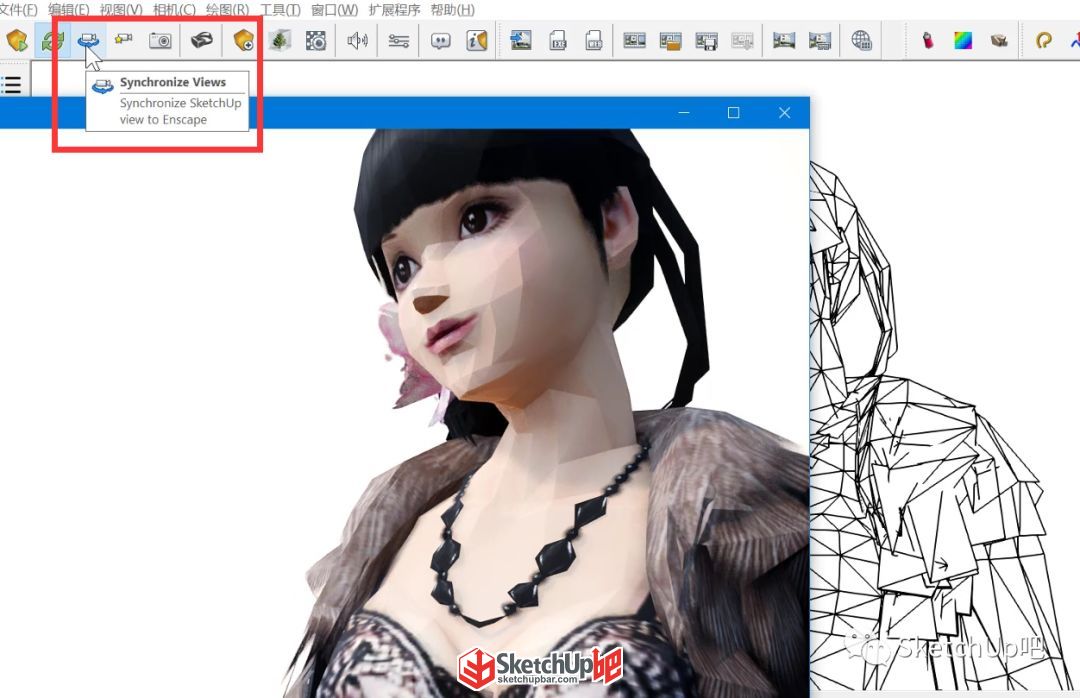

打開Enscape，點擊同步視圖（Synchronize Views）,使渲染圖和線稿圖視角一致；

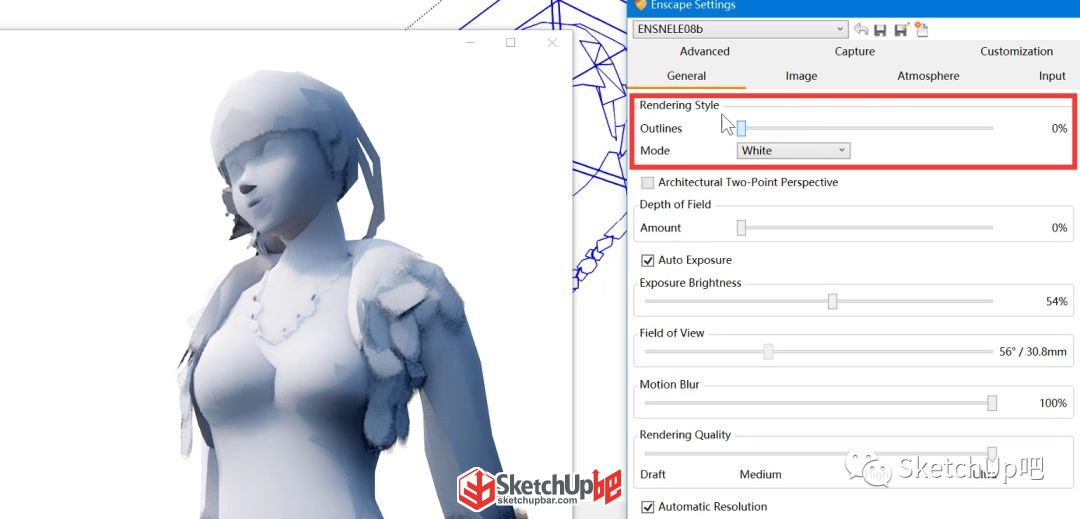

在設置面板【渲染樣式】選擇白模模式；導出渲染圖，分辨率設置為和線稿圖一致。

 三、Photoshop合成圖像

在Photoshop中打開導出的圖片，點擊【正片疊底】合成圖像就完成啦（可以通過調節各圖層的透明度達到更佳滿意的效果）。

Enscape常見問題匯總

001.為什么安裝了Enscape在SketchUp里沒有顯示工具欄?

需要SketchUp版本為2016，2017，2018 。
001b.Enscape安裝路徑放在哪？
不要裝到SketchUp里，默認英文路徑。

002.為什么點擊了啟動渲染，沒有反應或者發生錯誤?
檢查你顯卡是否過舊，嘗試更新顯卡驅動或者更換更好的顯卡，建議960以上；破解破壞軟件；安裝路徑不要裝到SU里，默認英文路徑；SketchUp2018下安裝了坯子庫，卸載或者將里面過期的插件禁用，或者改用2017。

003.草地不顯示
離得太遠或者設置面板沒有打開草地選項。

004.啟動SketchUp后不加載Enscape，NET4.5.2報錯類
破解破壞軟件，顯卡不支持。一般是不當?shù)钠平?/span>漢化導致的，還有之前的版本沒有卸載清理注冊表干凈也會導致。

005.點擊輸出截圖崩潰
降低輸出分辨率到1080P或更低，顯卡過舊，嘗試更新顯卡驅動或者更換更好的顯卡。

006.點擊輸出動畫只能導PNG格式
降低輸出分辨率到1080P或更低，顯卡過舊，嘗試更新顯卡驅動或者更換更好的顯卡。

007.玻璃背后總有一層霧蒙蒙的
玻璃材質模型的內外和雙面都要貼上相同的材質。

008.渲染出來的模型有白色的邊緣
模型的內外和雙面都要貼上相同的材質。

009.室內吊頂，或一些柜子漏光
把吊頂做成一個有厚度，超過墻體的蓋子形狀，蓋住四周。

010.室內渲染白墻面，頂面有不規則臟的光斑
2.3目前版本BUG，可通過給出現光斑的材質上自發光，亮度1-10左右，或者用陽光，燈光去照亮該處。舊版本2.2，或者2.3.2.7以后可避免011.各種無厘頭安裝和啟動渲染錯誤，例如添加一個燈光就說用的顯卡是INTEL等等；
顯卡一定要切換成獨立顯卡，顯卡不支持，或者你的顯示器接口接到了主板上而不是顯卡上 。

012.渲染輸出的圖片有水印，或者試用到期，功能不全
請支持正版，購買激活后使用。

013.各種無厘頭安裝不上
系統必須WIN7 64位及以上，蘋果系統需要安裝虛擬系統WINDOWS，安裝包損壞需要重新下載或不是原廠英文版，安裝路徑不對，系統錯誤。
