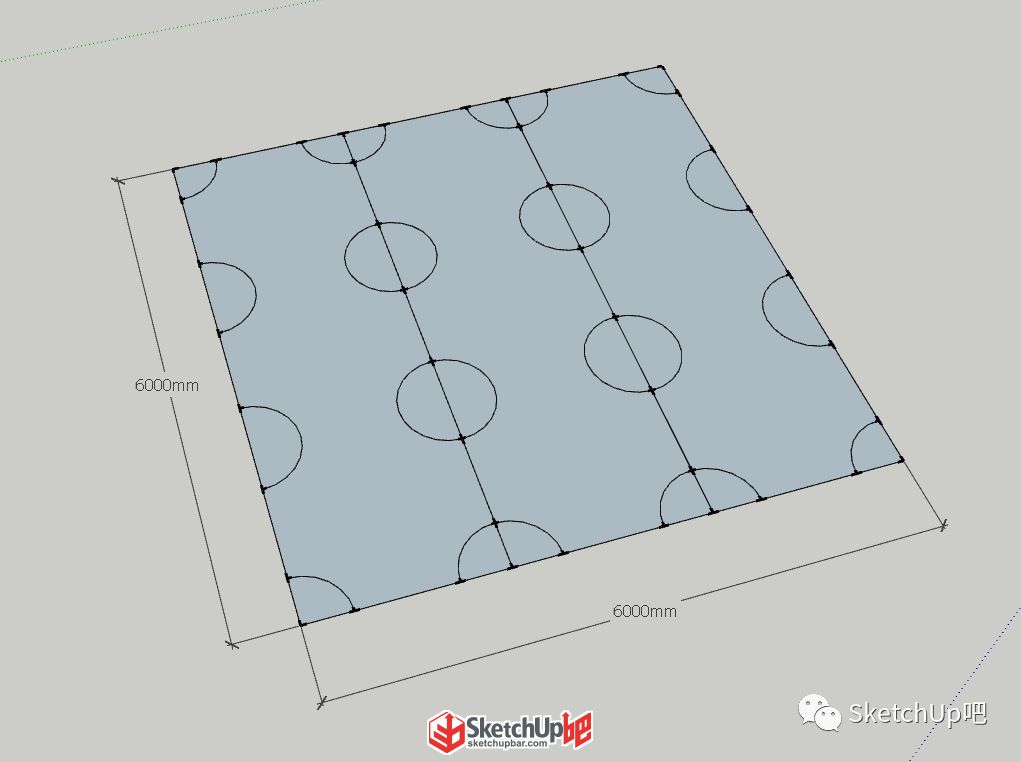

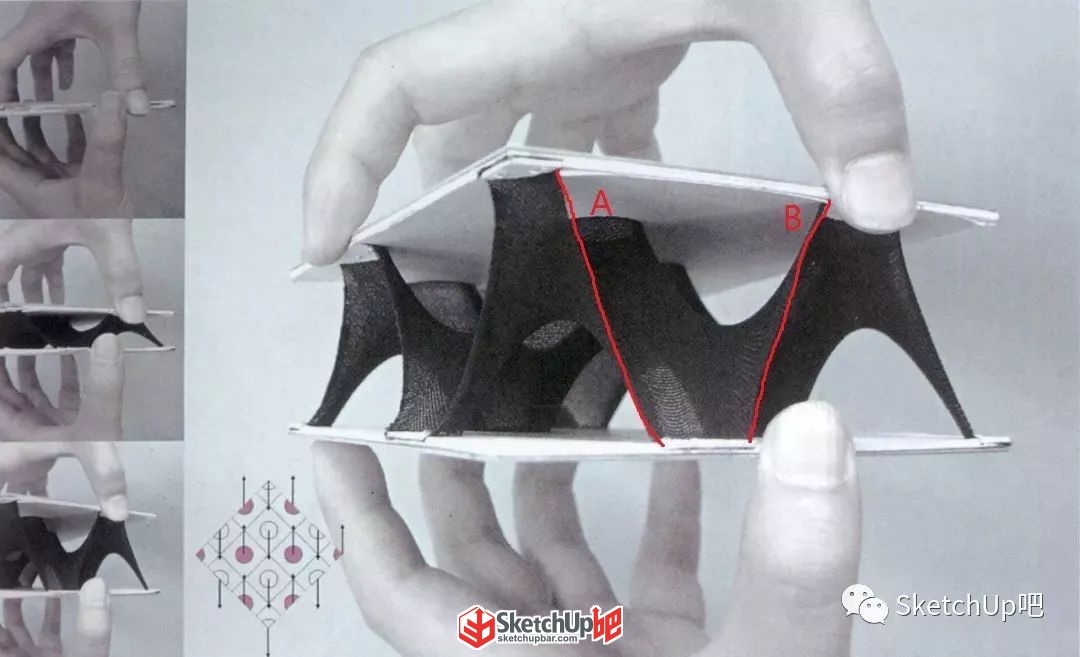

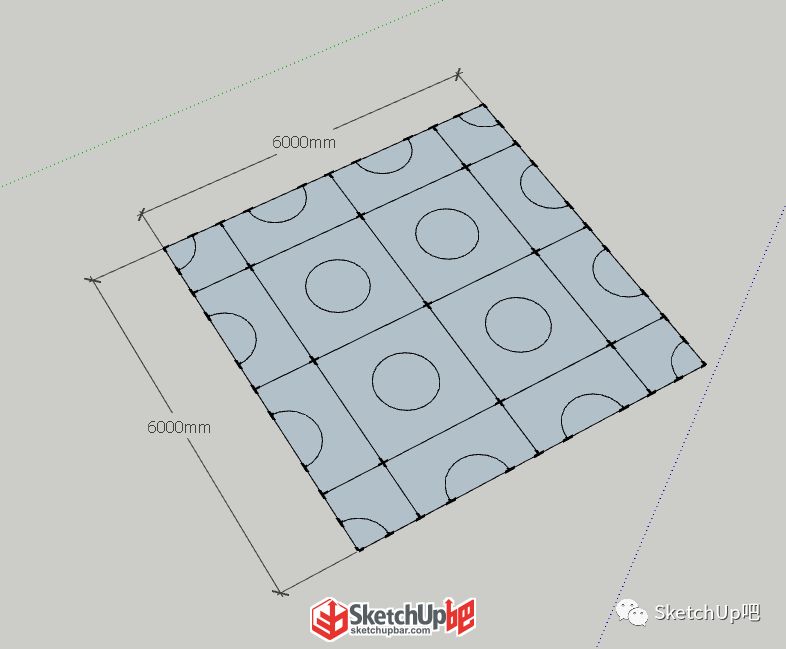

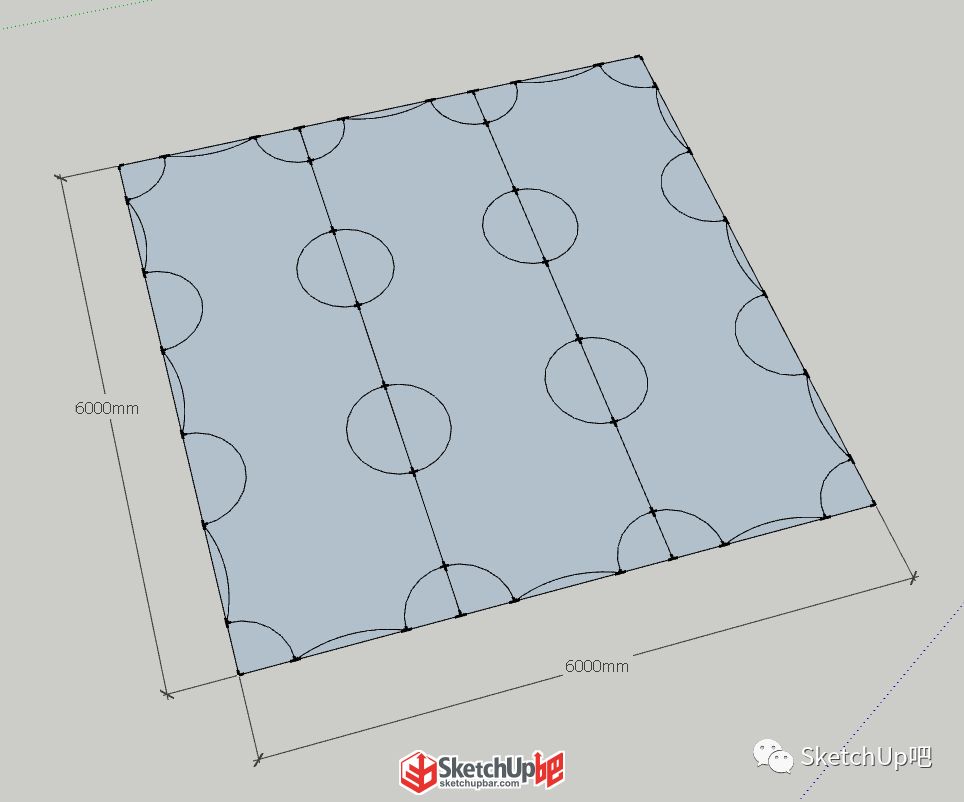

第1步：建模前，我們需要明確圖中模型上下平面及中間的網狀結構的連結方式到底是怎樣的，這一點，模型圖中已經告訴了我們了。

我們只需要照著畫出來就行了，中間圓形半徑設定為500mm。

第2步：這里主要是為了獲得如下圖的A、B等線條。

這里提供兩種方法

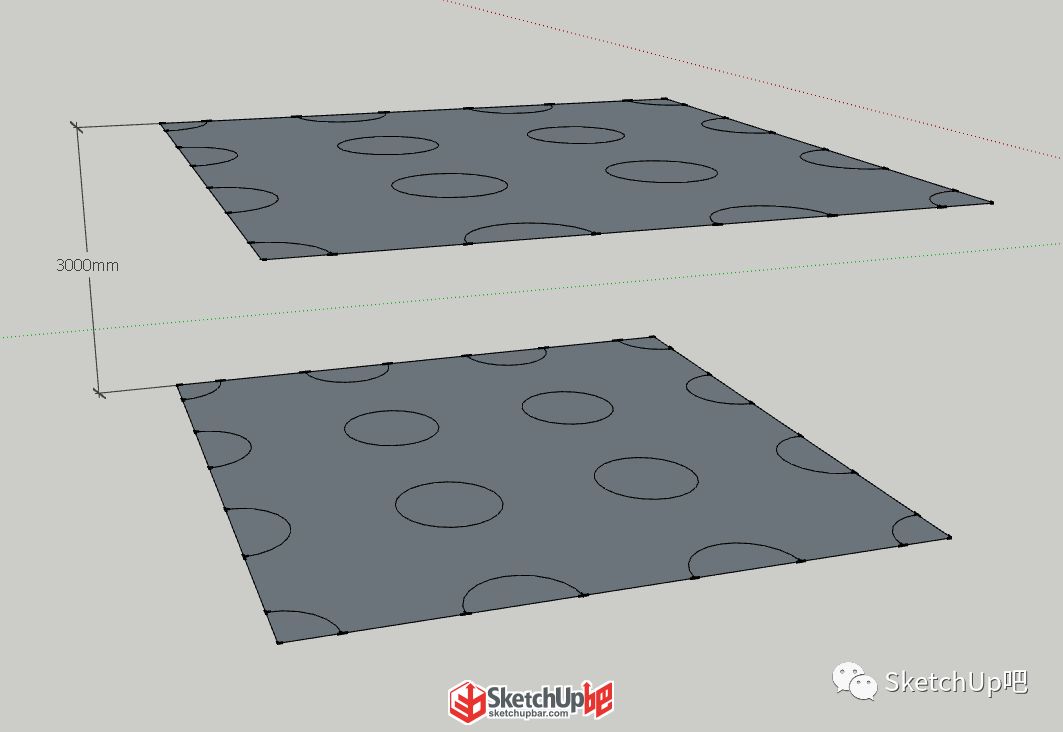

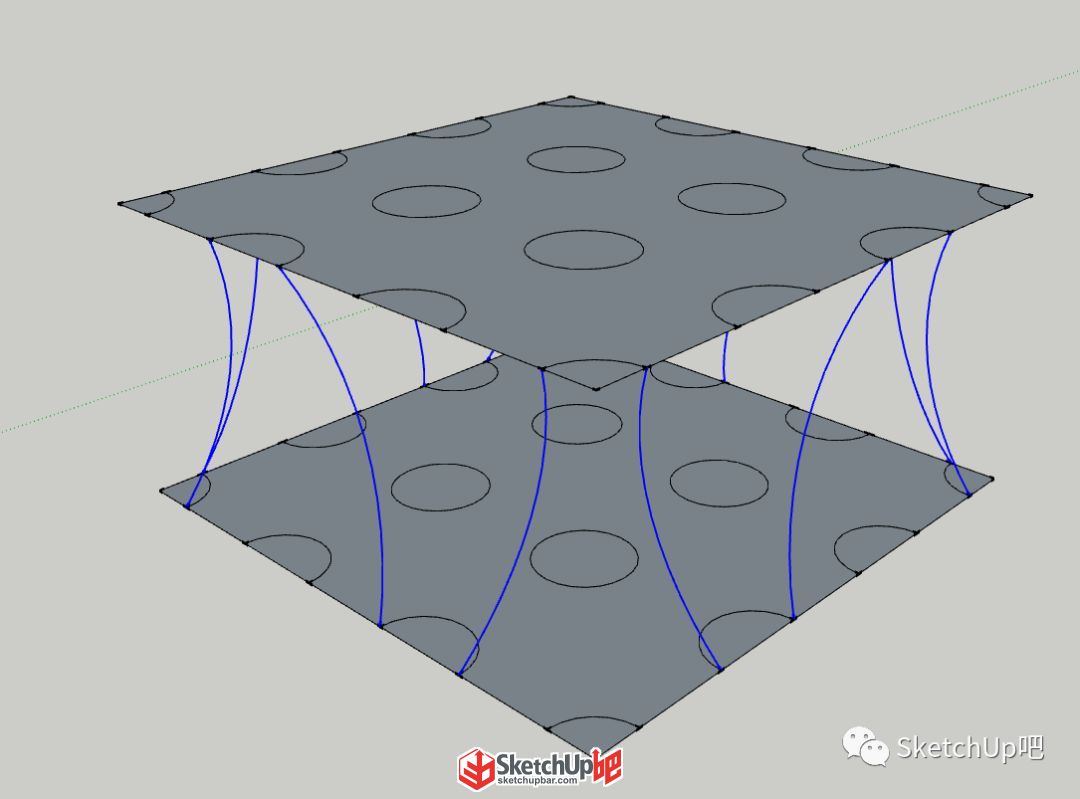

 1).將平面復制移動到正上方3000mm處，去除多余的直線。

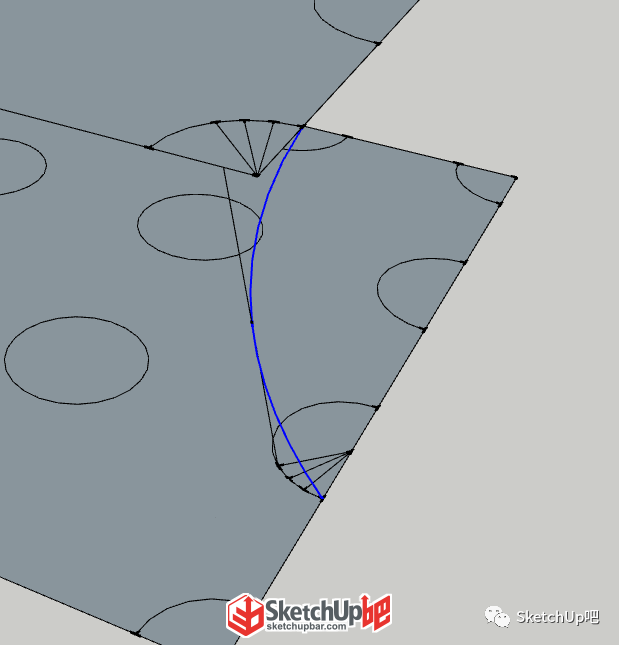

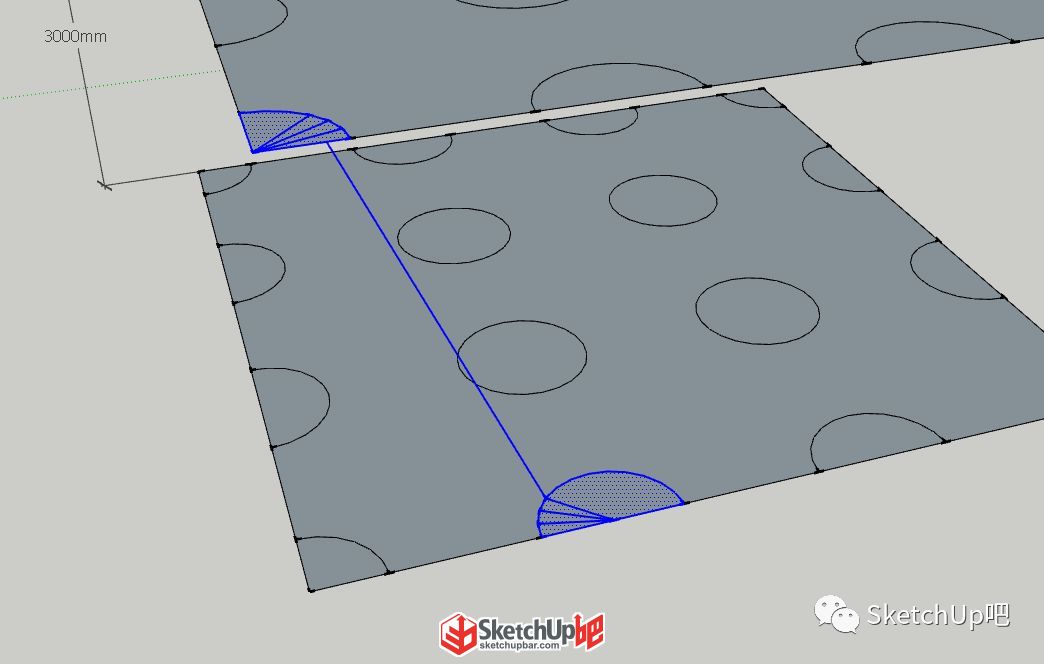

 2).后在如圖的上下兩個圓弧第三個節點之間連結一條直線，這個步驟是方便畫圓弧。

然后畫圓弧，弧高取在剛才畫的直線的中點。

 3).根據圖片中的連結規律，將其與幾個邊界上的點連結起來。

這里畫的圓弧就是后面用插件生成氣泡皮膚用的邊線。

 4).到此步驟，模型外圍邊線就基本完成了，接下來畫里面的分段。

因?yàn)閳D形中間有兩個圓形的固定點（上圖綠色圓圈位置），此處不能氣泡插件直接識別為邊線，只能將圖形分為三段。

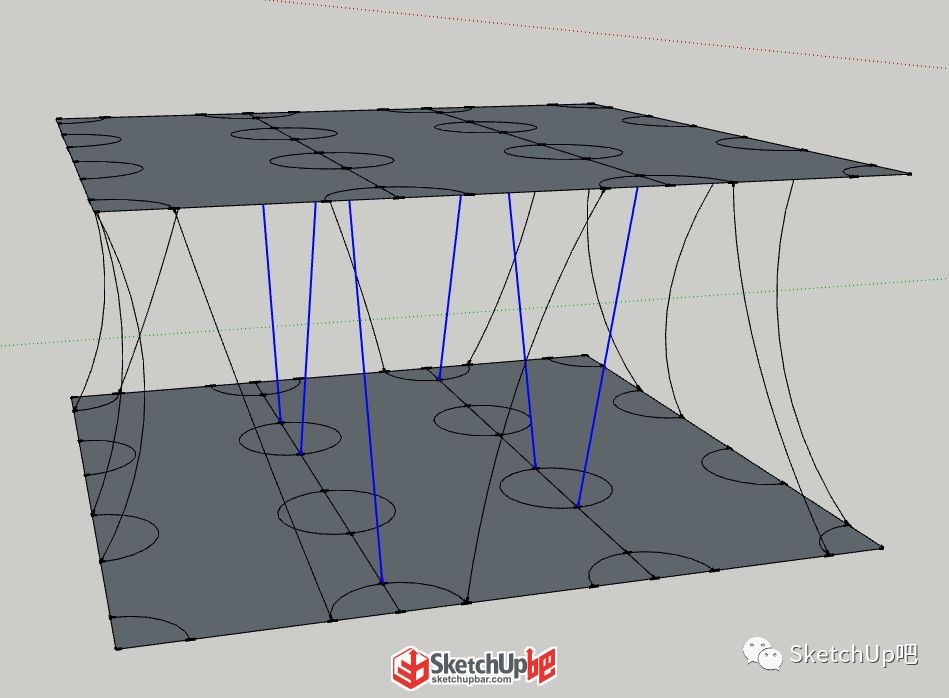

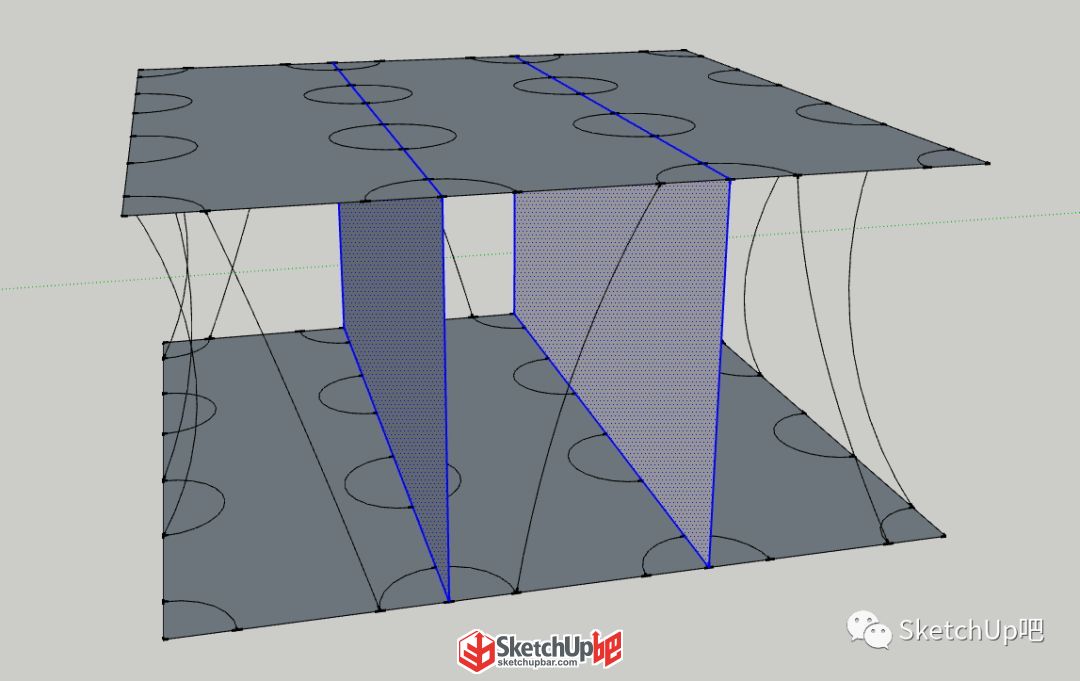

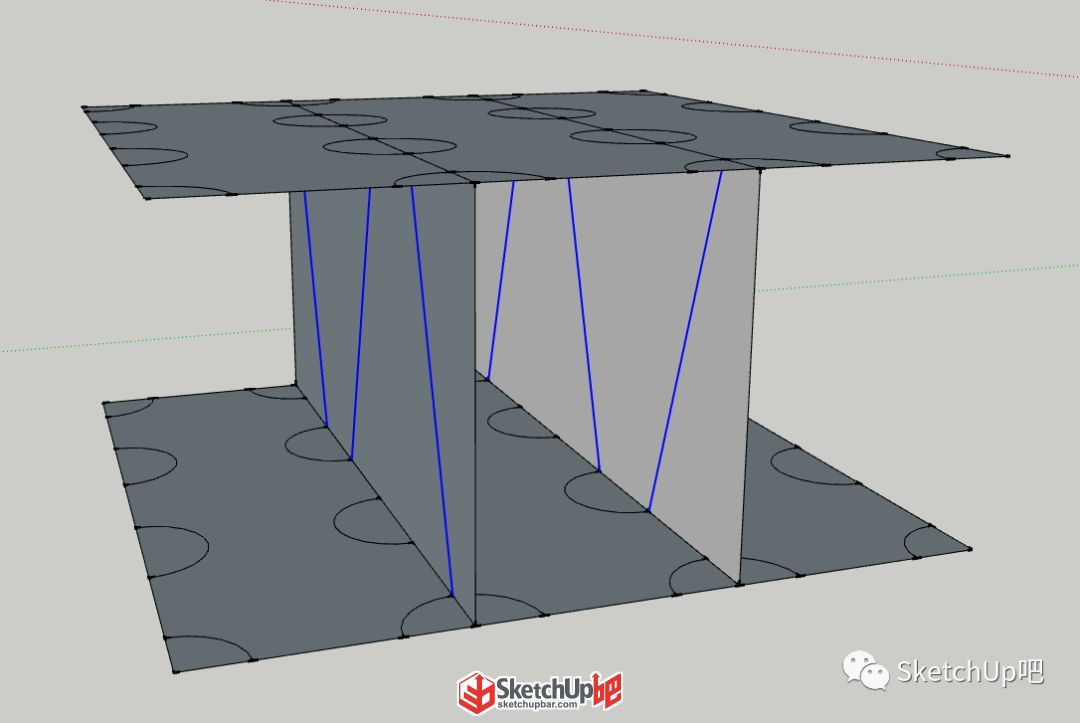

 5).在分段的平面上按圖上方式畫出直線，這里的直線可以理解為是將圖形切開分為三段后的截面邊線。

（為了方便觀察，我將圓弧線暫時隱藏了）

 6).雖然容易眼花，但是別把線連錯就可以了。

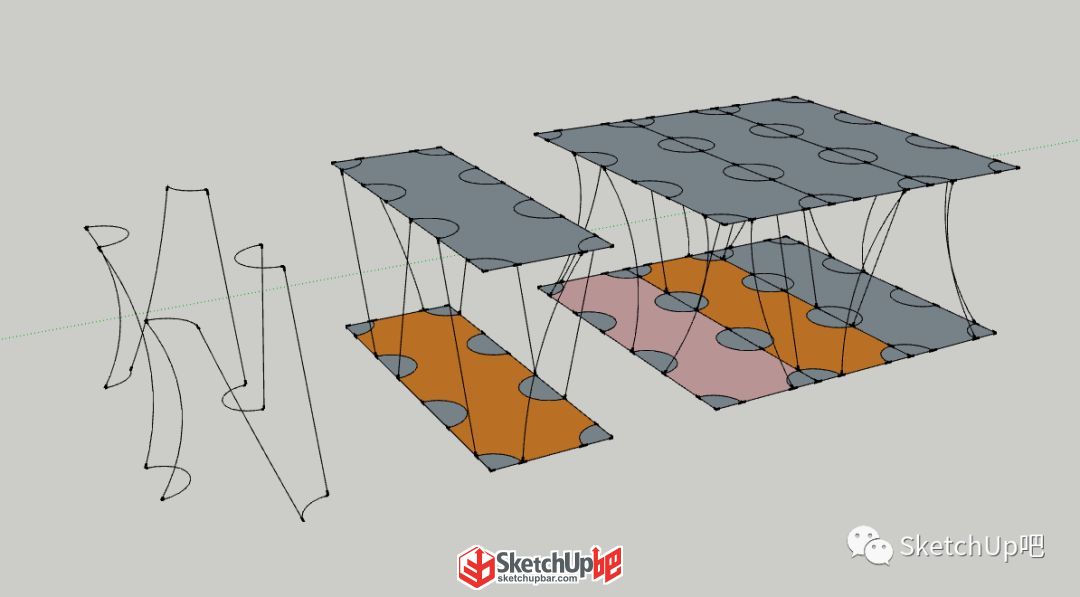

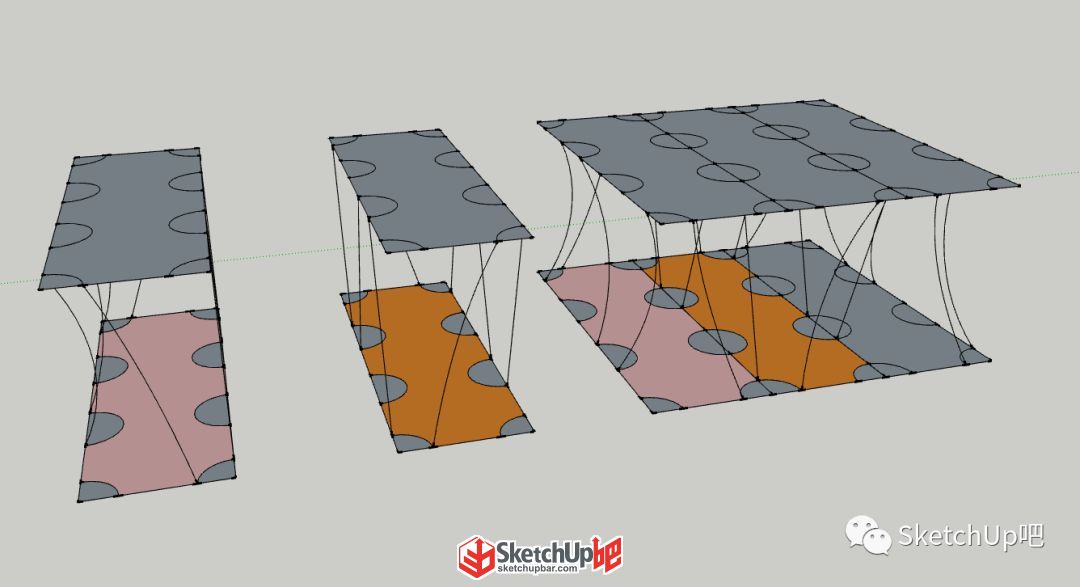

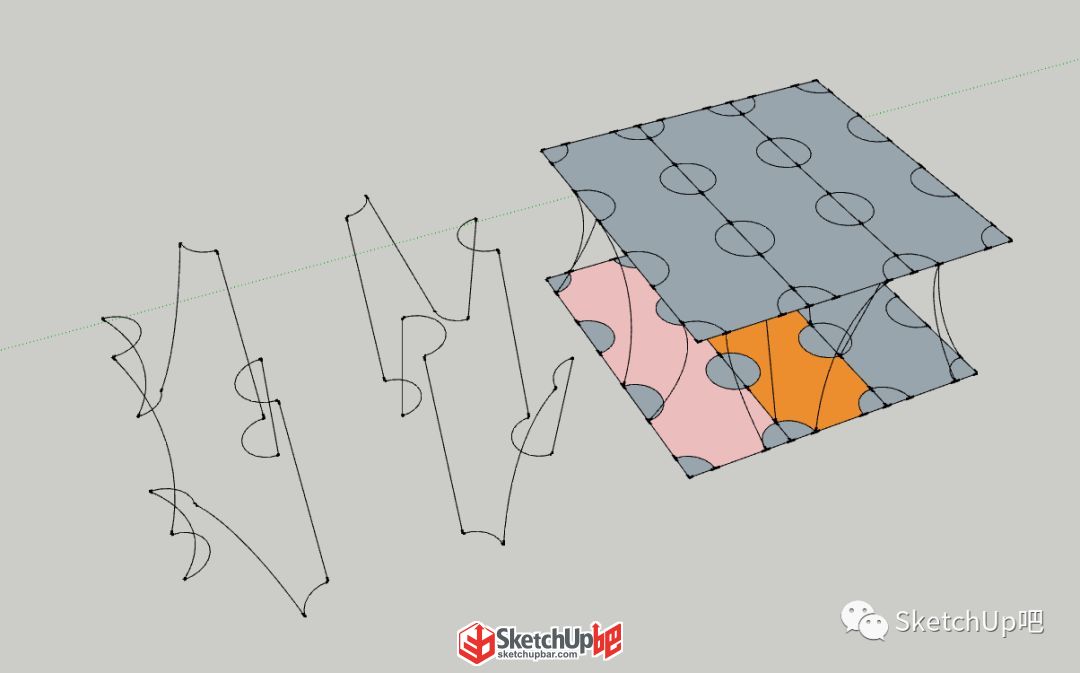

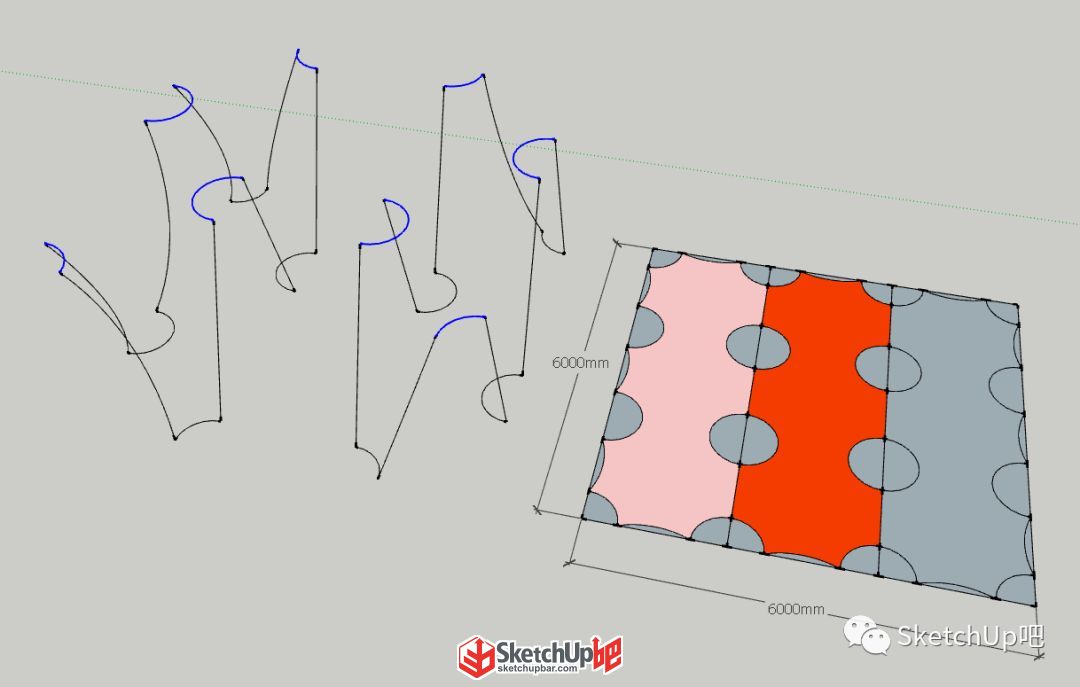

我們分別選中最左邊和中間的三分之一，復制出來，開始拾取需要使用生成泡泡（SUAPP編號116）的邊線。

（同色對應同區域）

 7).刪除多余的線。

后面就可以上插件了！

 _攻爵_大佬找到了更為簡單的方法，不容易出錯，時間還比方法一快了一半不止。

（來自小吧的小聲嗶嗶）

 1).還是畫成如圖模樣▼

然后在圖示位置畫圓弧，圓弧高度100mm。

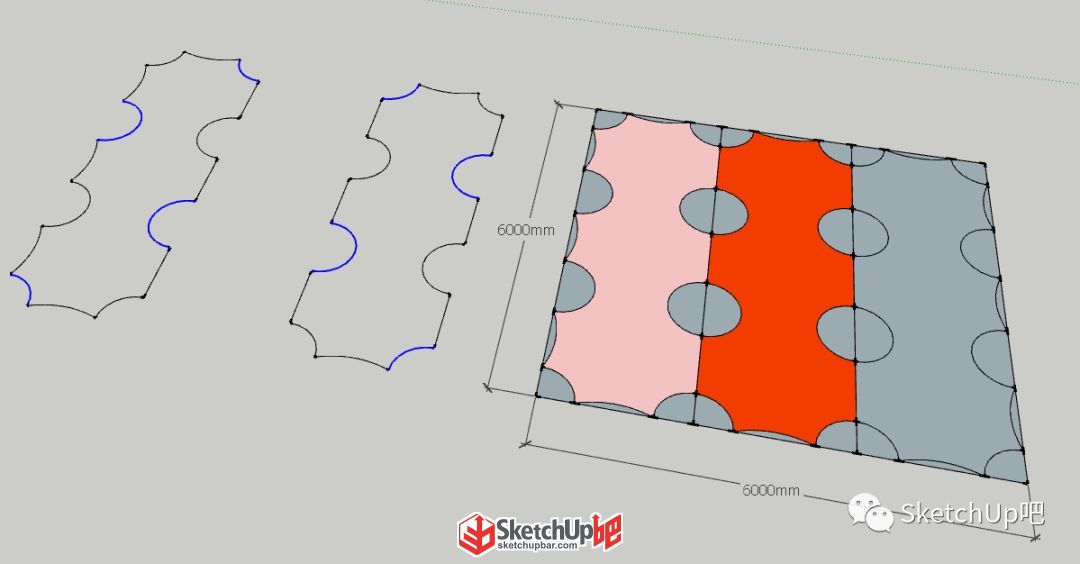

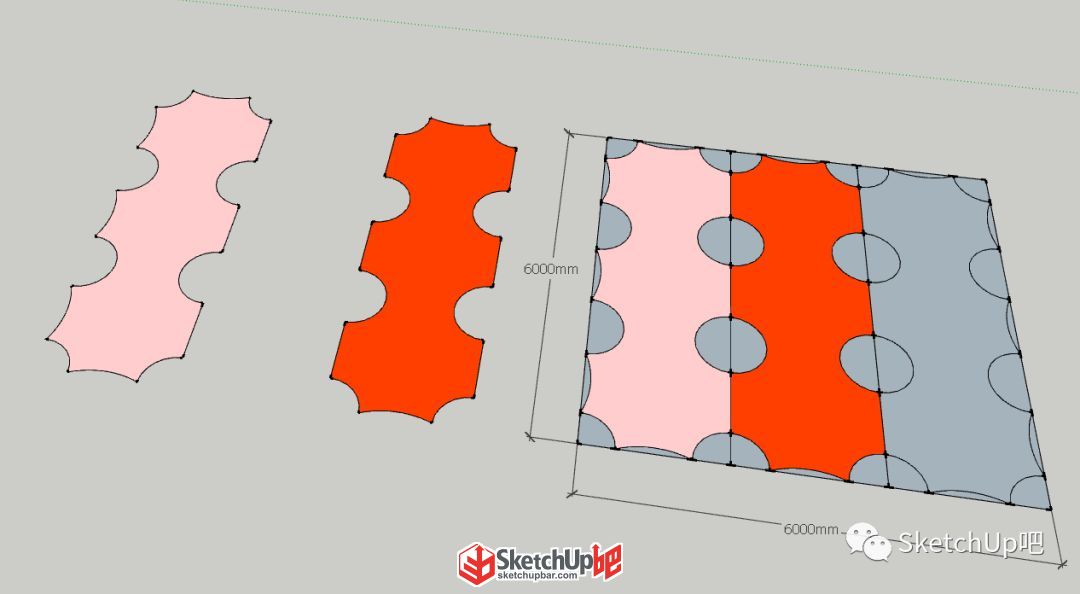

 2).將圖示的兩個原色區域分別復制一個出來。

 3).去掉面，只留邊線，按住SHIFT鍵，將圖示位置的圓弧選中。

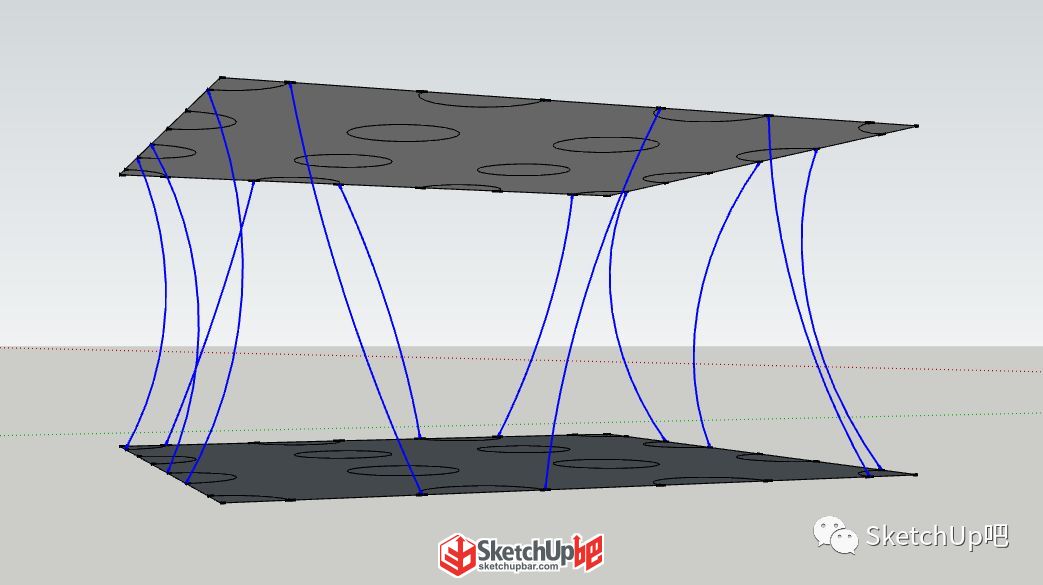

使用移動工具在藍色軸方向上移動3000mm，就得到了邊線了。

第3步：接下來就是愉快的生成皮膚時間了。

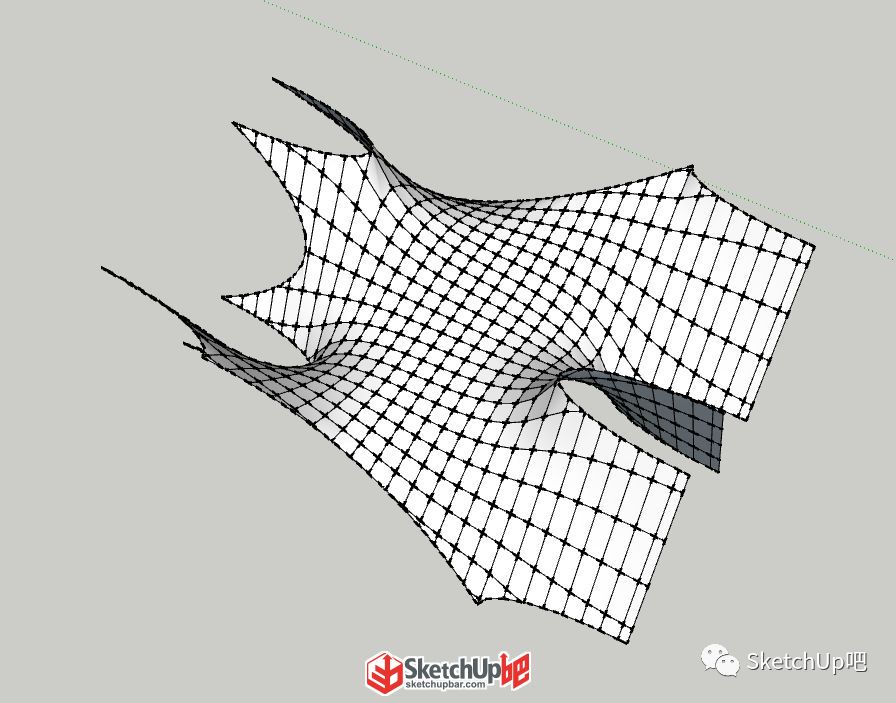

但是要注意：上一步驟中得到的邊線不能直接用起泡插件（SUAPP編號116），不然就會發生以下情況▼

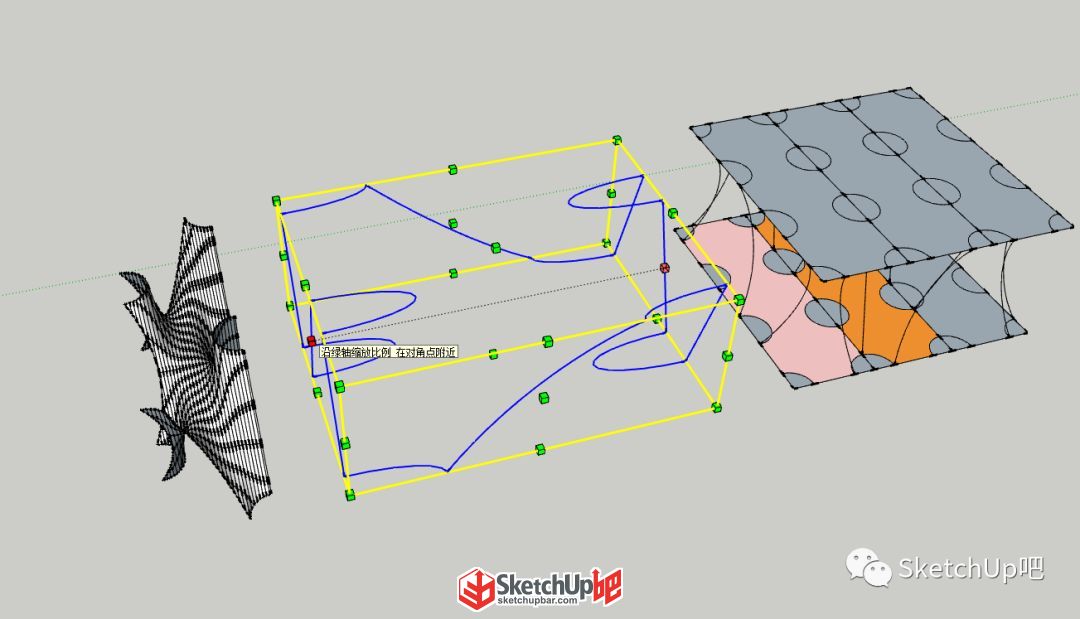

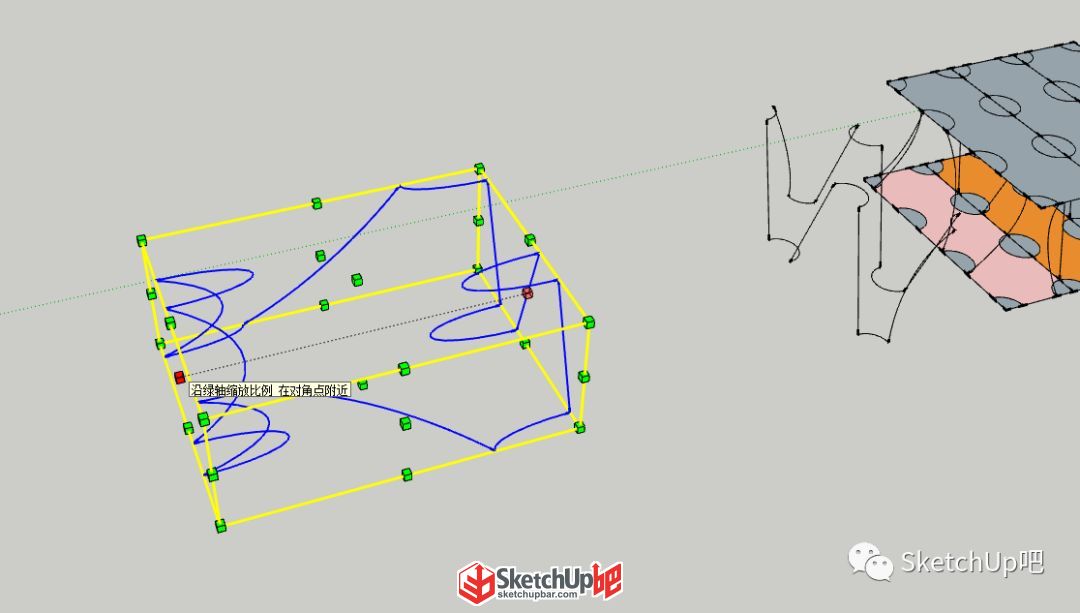

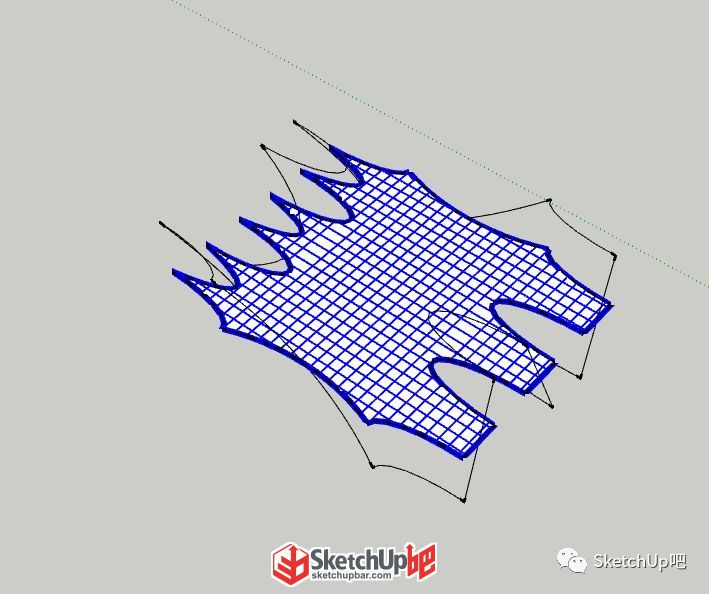

 解決辦法：將邊線選中后在圖示方向拉伸4倍。

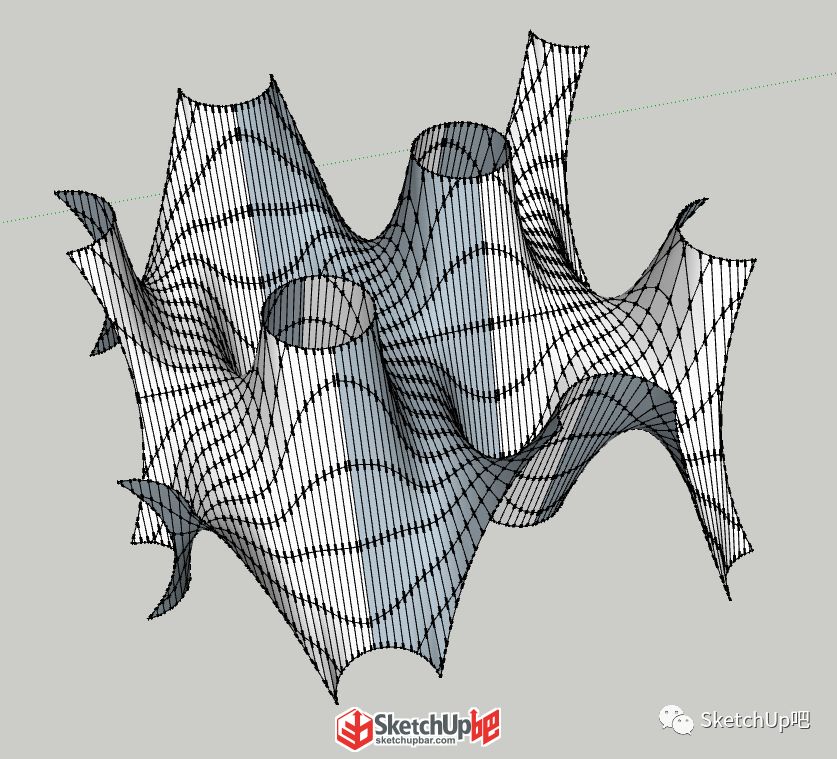

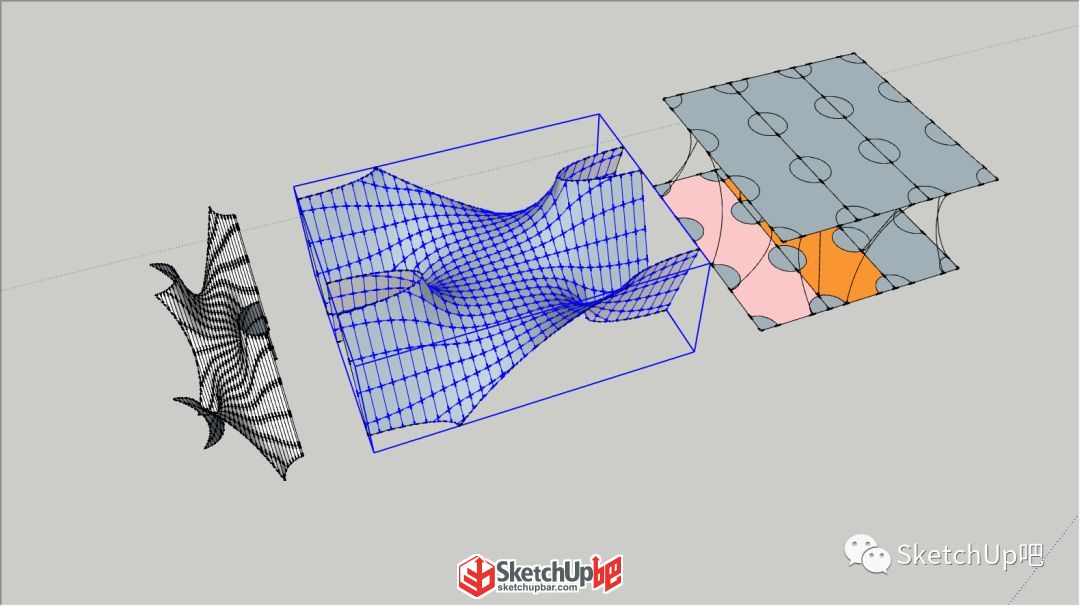

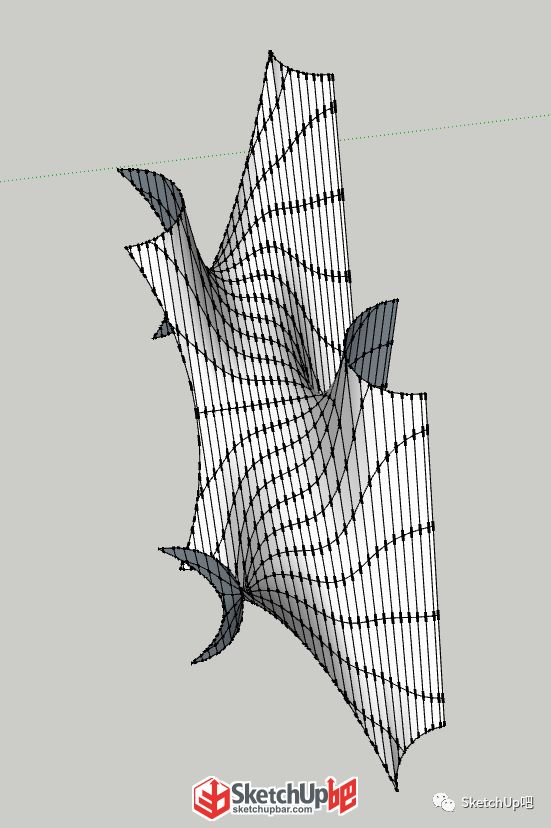

使用起泡插件（SUAPP編號116），起泡分割輸入30。

然后敲Enter生成皮膚，生成完畢后再將生成的皮膚縮放回原來的比例。

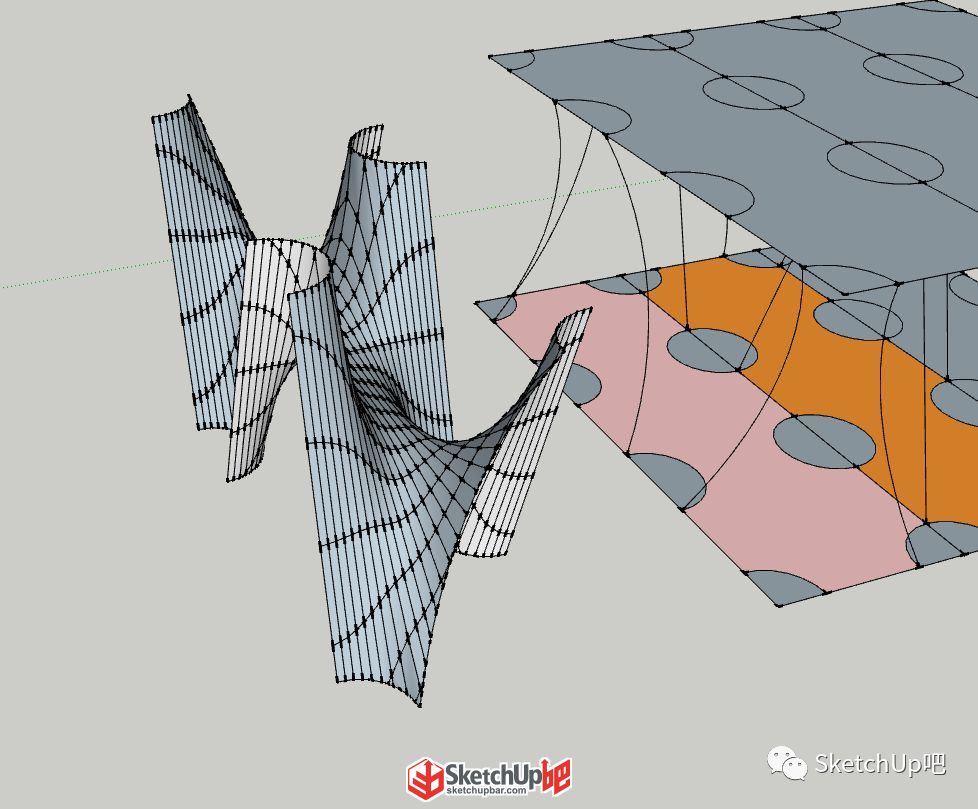

因?yàn)樽铋_(kāi)始分段的最右側區域和最左側區域是一樣的，所以到了這一步，模型的三分之二就完成了。

第4步：對中間區域重復上述建模，然后將分段拼接起來。

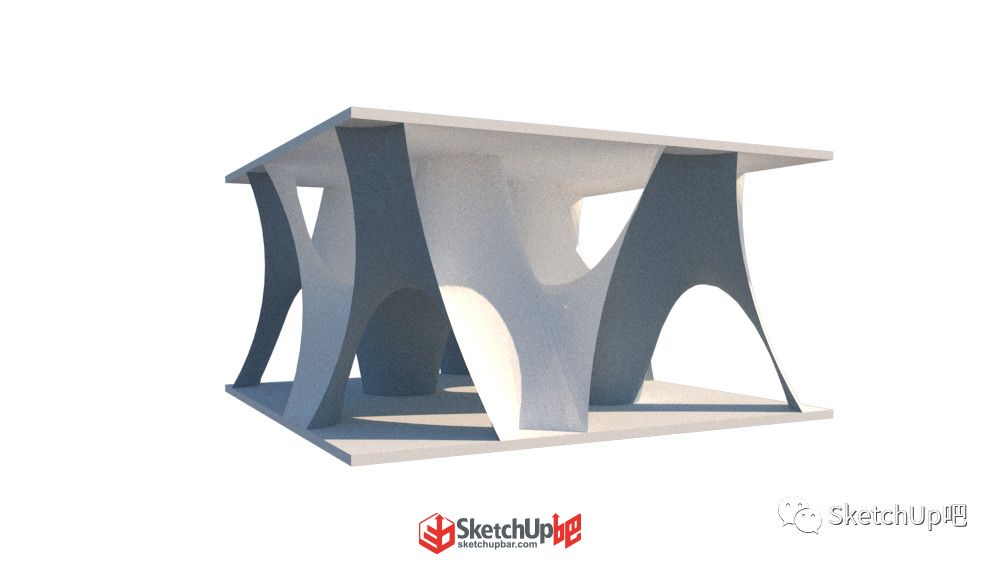

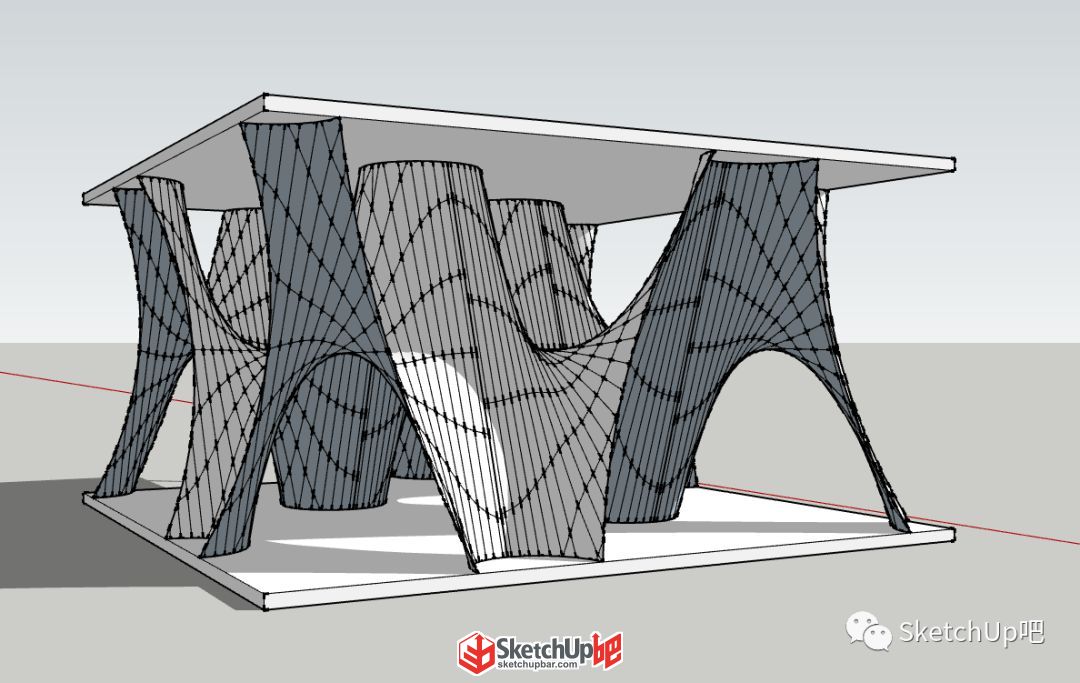

 最終成圖

特別感謝SketchUp吧 ID：_攻爵_的轉載授權。

模型建完了

怎么能錯過這背后的八卦呢

2005年

臺灣省臺中市打算打造屬于自己的明星建筑

“臺中大都會歌劇院”

并于同年開展國際競圖

當時入圍的方案都帶有“明星”氣質

其中Zaha Hadid和伊東豐雄的方案最為耀眼

▼

Zaha Hadid競賽圖紙

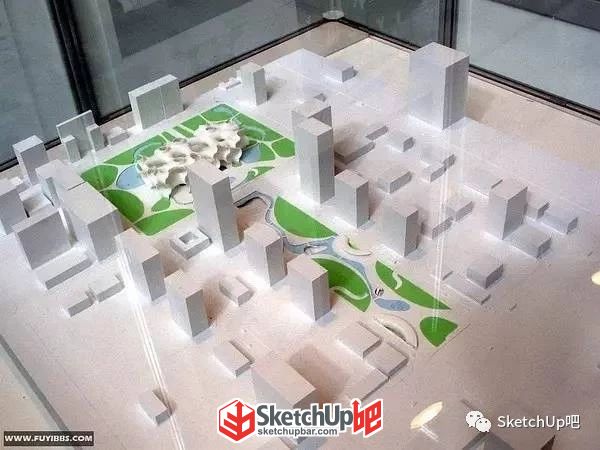

伊東豐雄競賽圖紙

最終

伊東豐雄打敗了扎哈奪得了此次競標

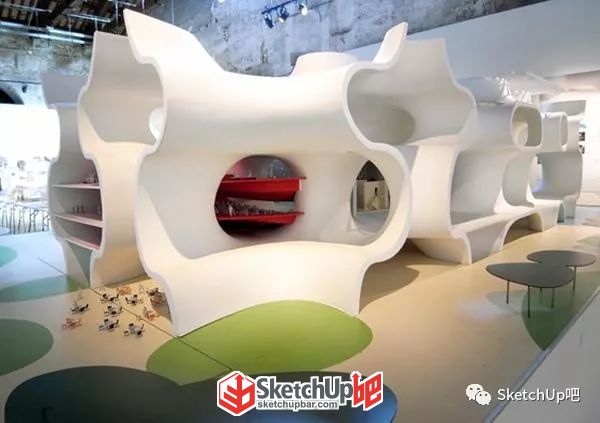

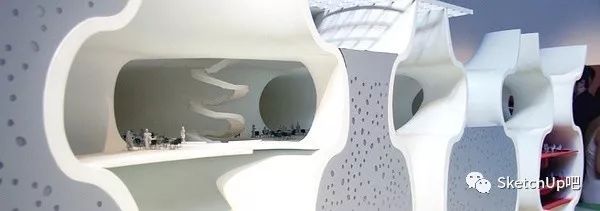

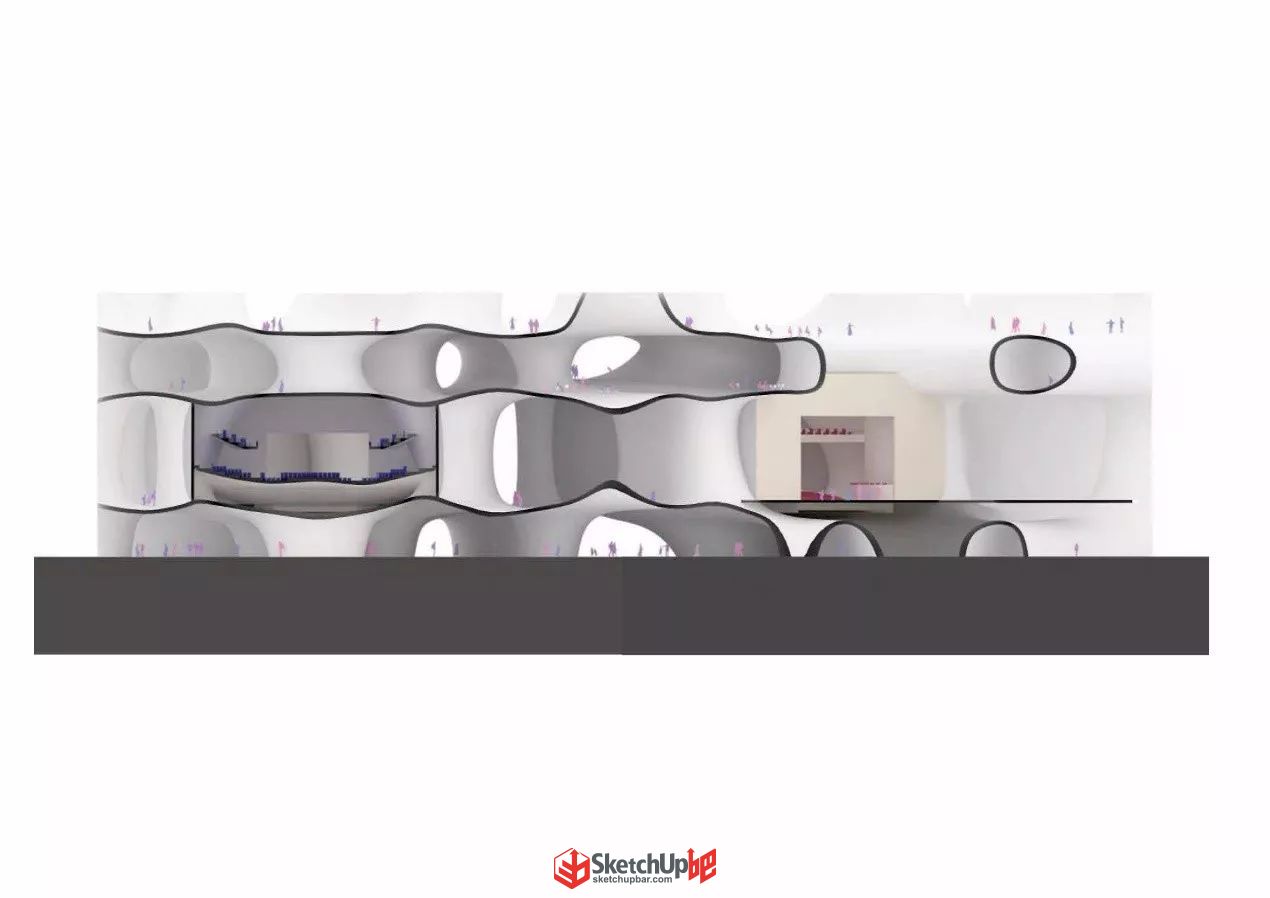

方案中建筑的柱子和梁都全部消失掉了

管狀柱不再限于上下直通

而是相互錯位堆疊

最終生成了兩套“管”體系

讓整個模型空間成為了三維的連續空間

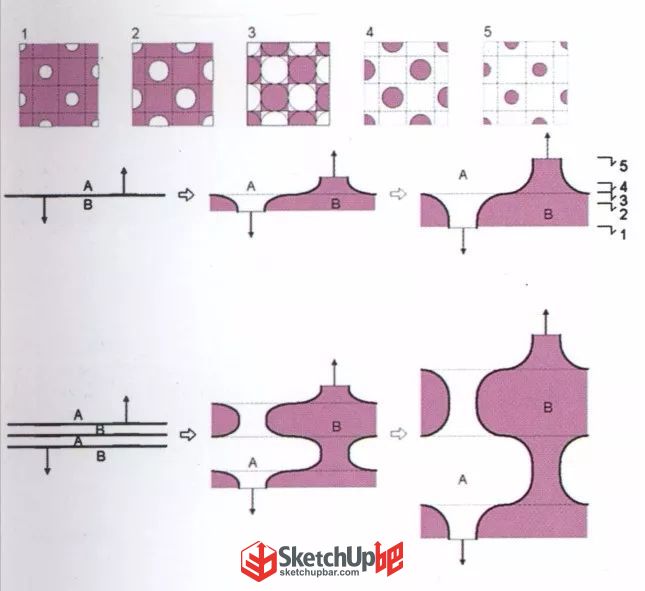

這個結構系統

被伊東君稱為“衍生格子”

（Emerging Grid）

也就是我們這次建的模型了
