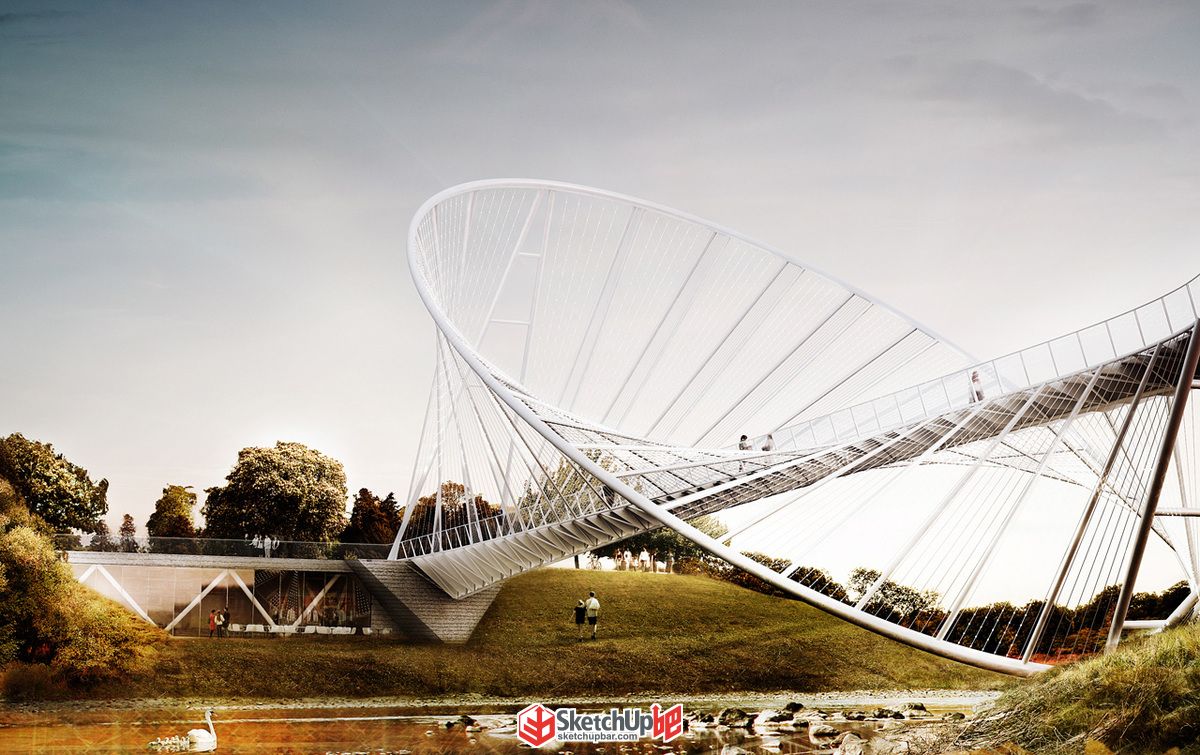

| 文：niceppko 本文發布于微信公眾號SketchUpBar 鏈接：https://mp.weixin.qq.com 今天給大家分享的是SketchUp地標式橋梁建模教程。 英國索爾福德橢圓草地橋，由penda工作室的奧地利建筑師Alex Daxb?ck和Chris Precht設計的“O項目”。該建筑的外觀取決于觀賞的角度，形成了一個占主導位置的視覺性地標建筑。

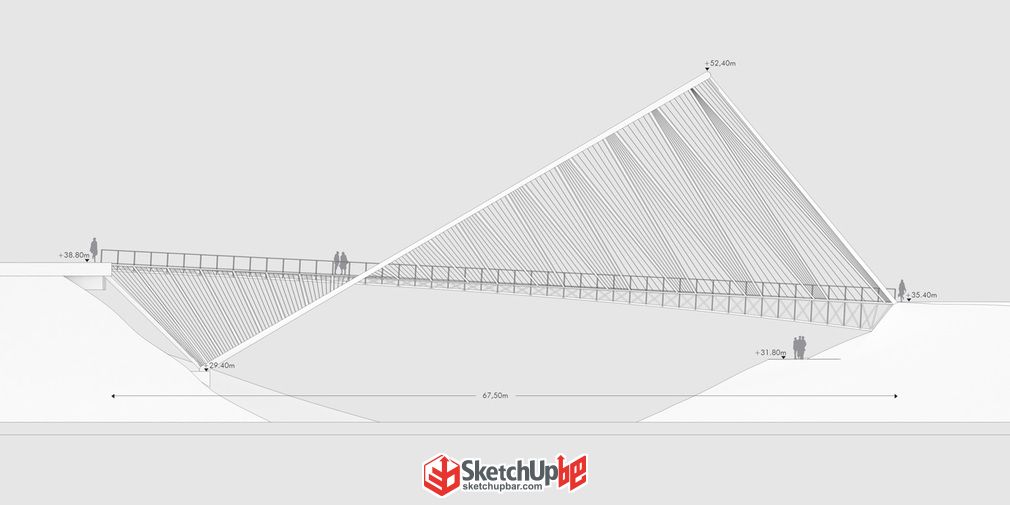

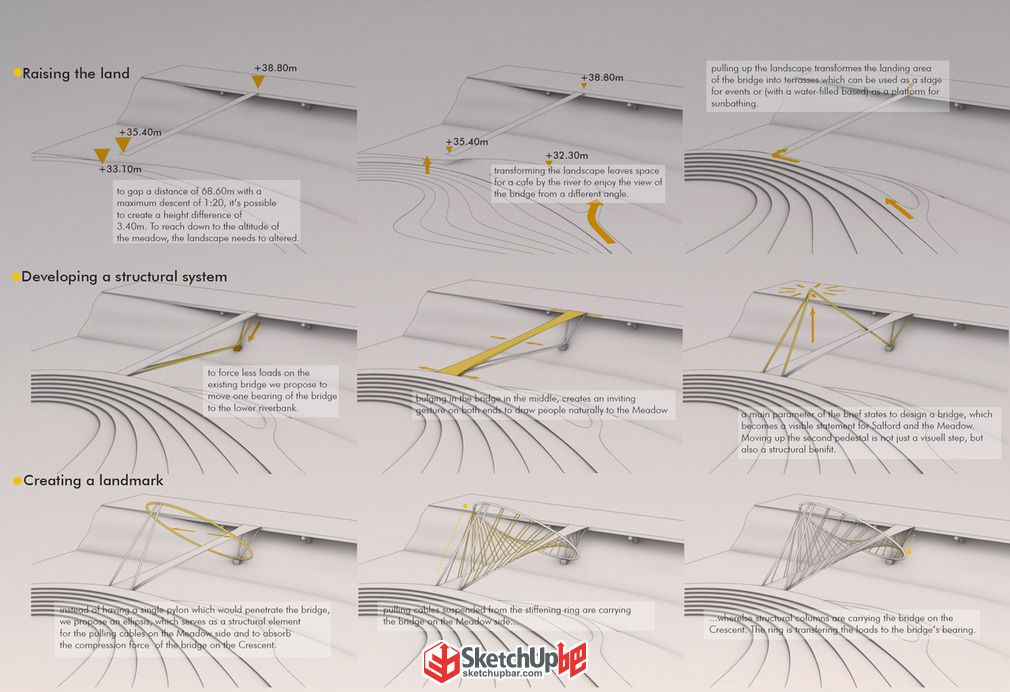

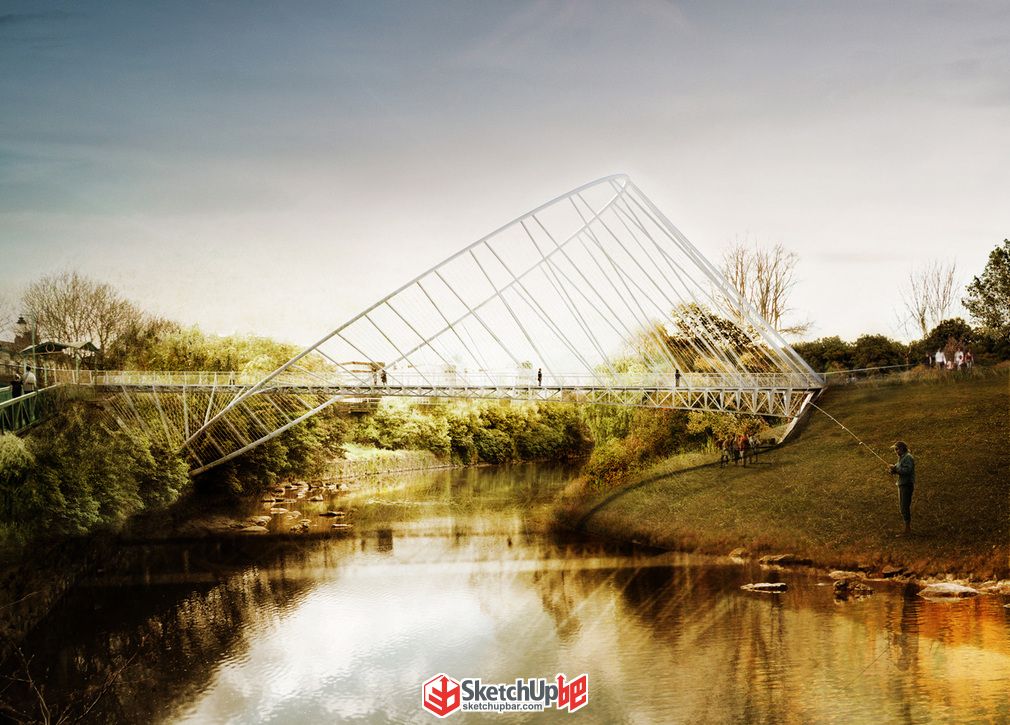

從東西方向來看，該建筑幾乎為二維結構；而南北方向則是立體又三維的結構。

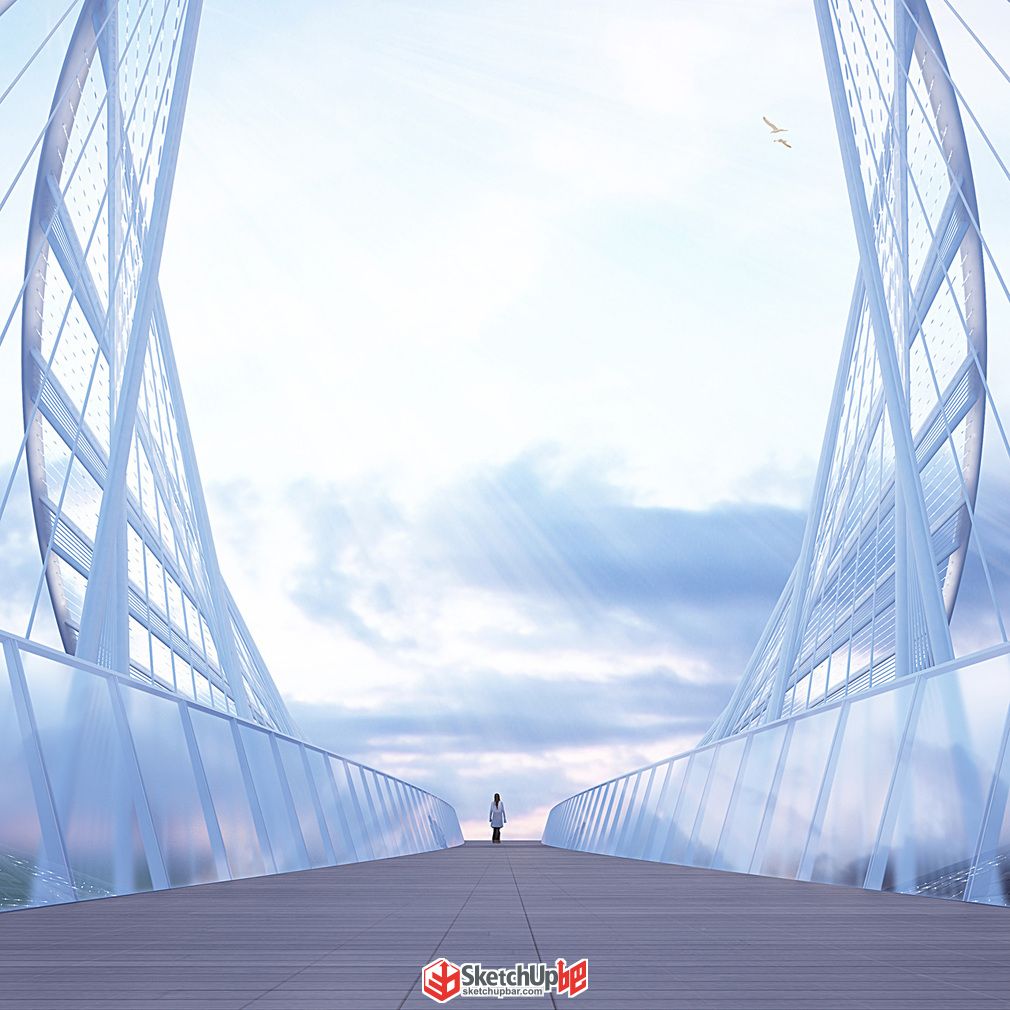

橋的側面看起來像一個秋千，越來越近，橋被打開，橢圓變成一個圓形，邀請游客來到草地。

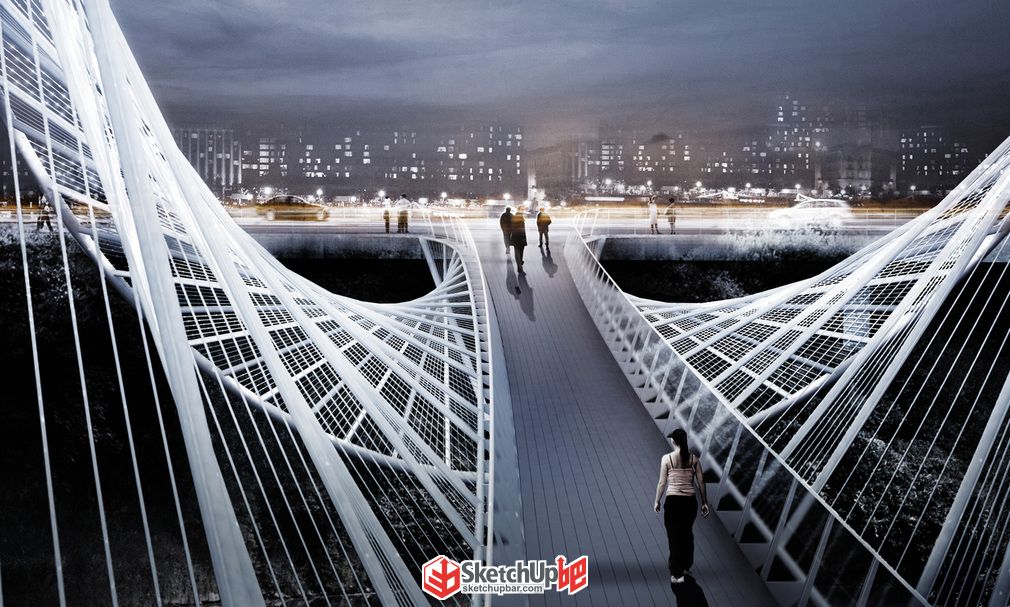

白天，懸掛電纜反射陽光和太陽的能量存儲在節能LED。 因此，這座橋?qū)⒃谝归g發光，將O變成Salford的地標。

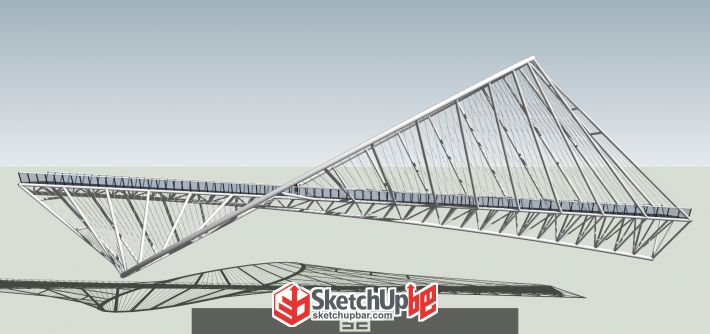

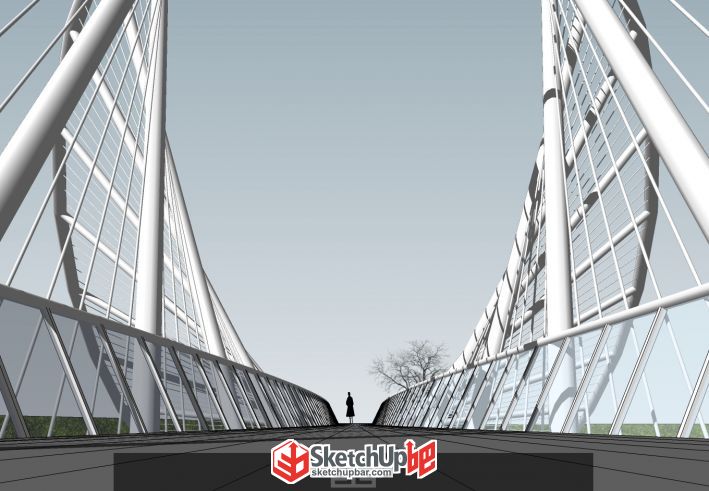

這樣一座神奇的地標式建筑， niceppko同學給出了簡易上手的建模教程， （感謝大神烏鴉、蛋的模型解析） 首先來看成品圖：

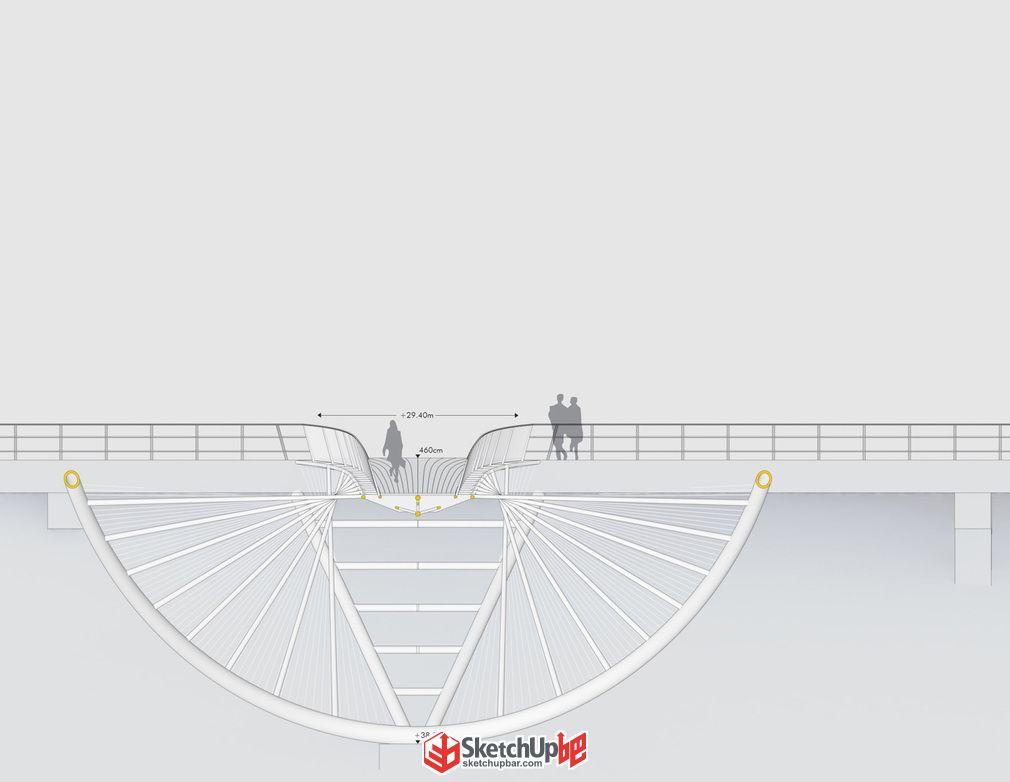

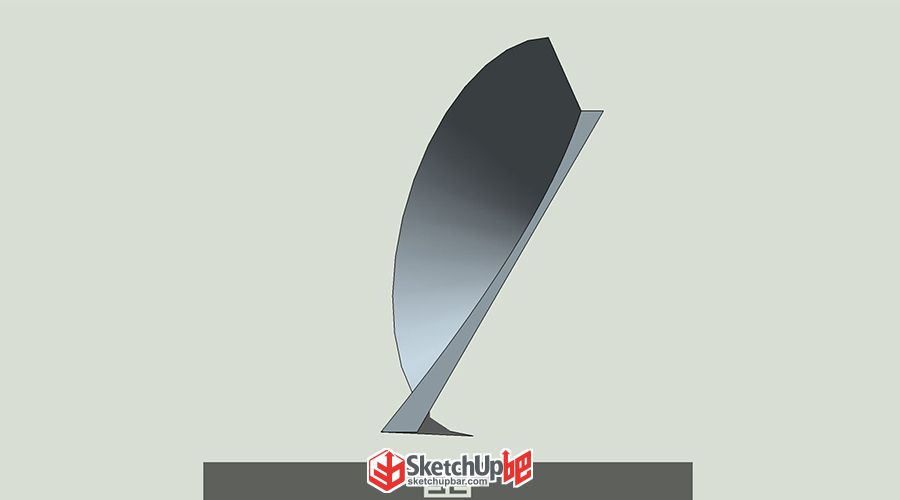

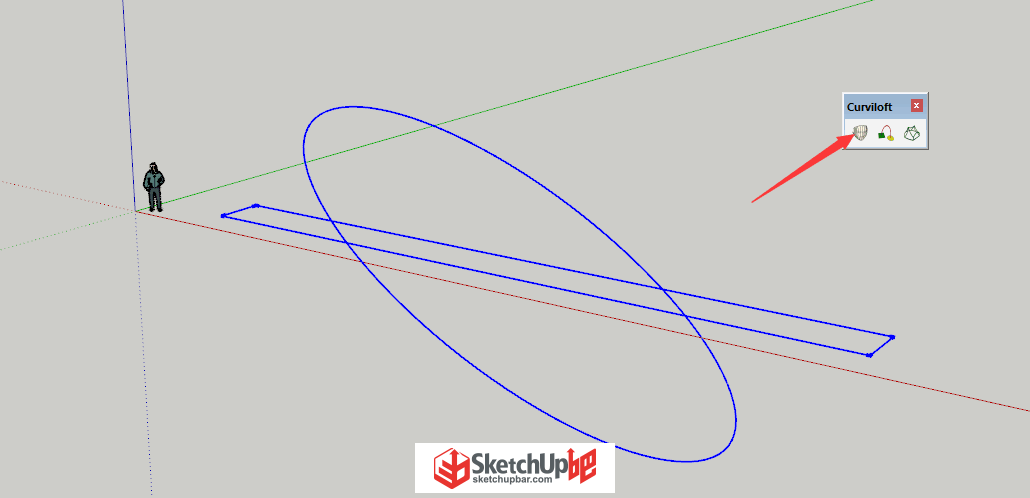

1 起大形 仔細觀察外輪廓就會發現，就是一個“日冕”的形狀。畫出外環和橋的線條，采用“曲線放樣”工具（Fredo6插件集【SUAPP編號155】）得到基礎形狀。
因是對稱造型，首先只取一半制作。注意控制弧線點數，“環”與橋面邊保持一致。

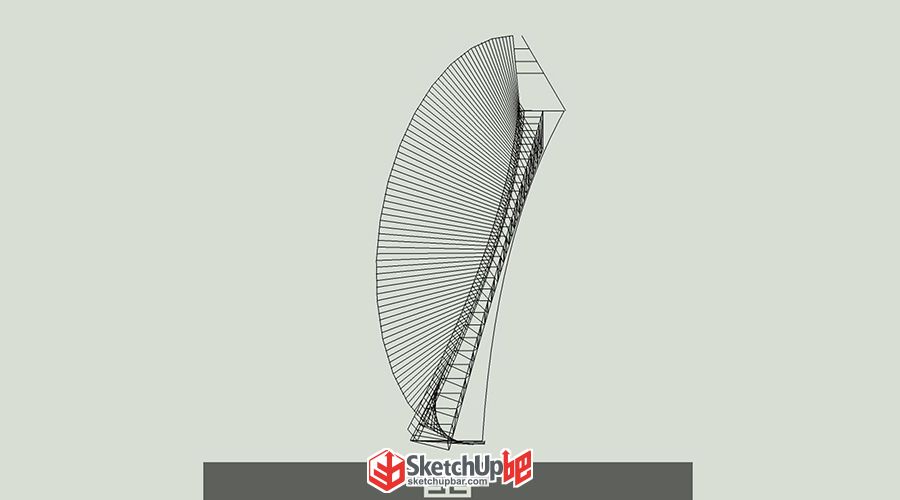

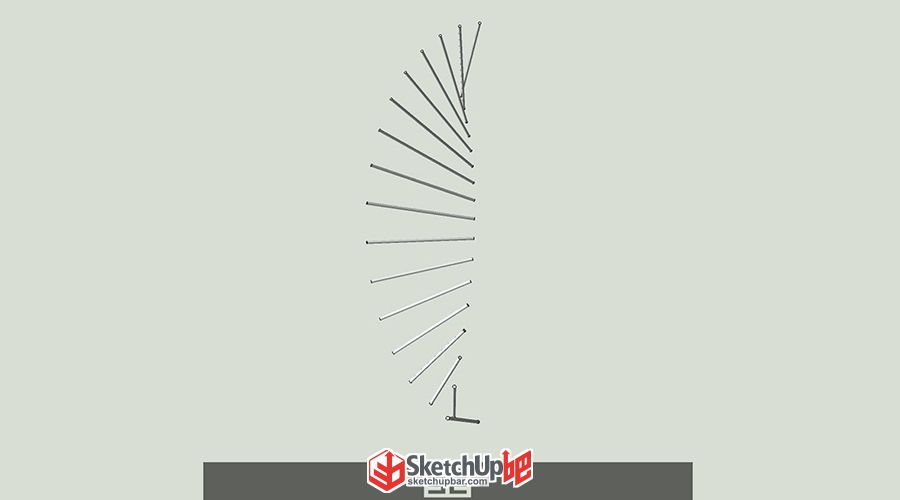

2 生成各類造型線 完善其余部分，并提取路徑線條。步驟說起來簡單，但為了生成各結構部分，要大量產出結構線，為方便之后操作，各造型線根據結構用途，分好組。這個步驟需要一些耐心~

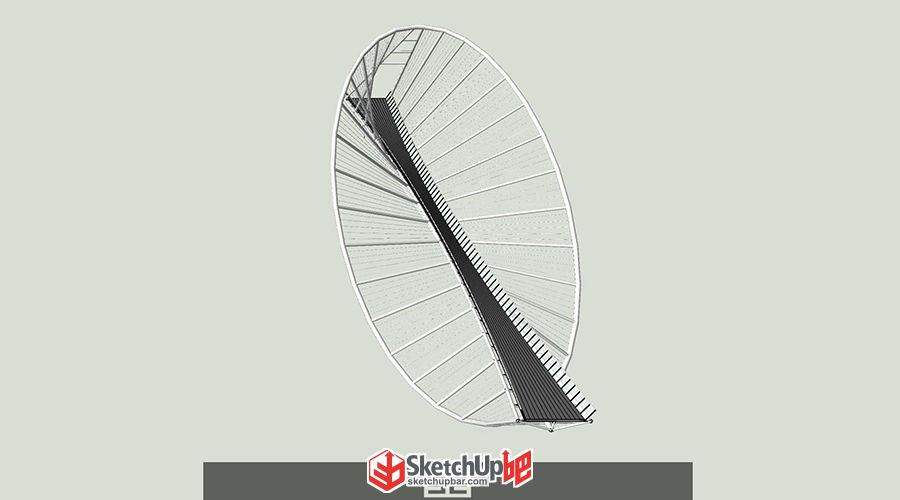

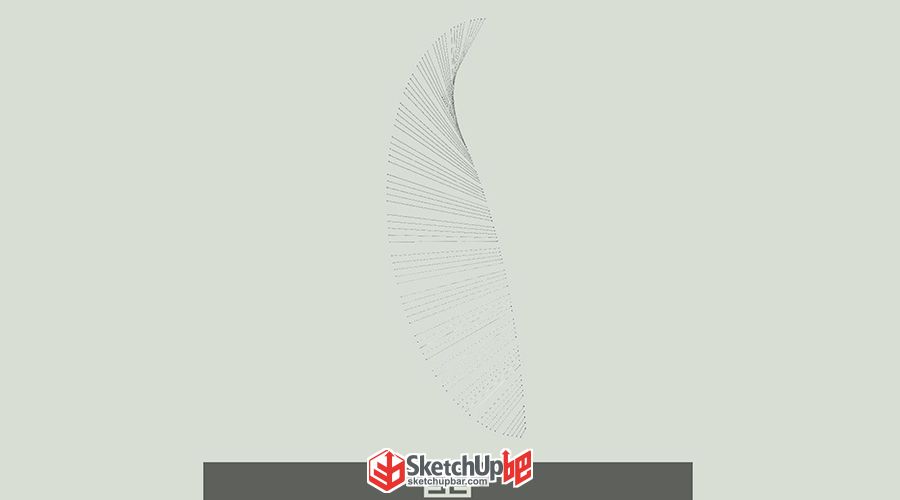

3 線成柱 結構線分好組的好處就在于線轉柱時，采用“路徑成管”工具【SUAPP編號149】，各結構線——不折斷、不粘連、整齊規矩?？梢韵胂蟪桑喝绻闶窃谑┕?，那該如何按部就班的安裝這些零件。

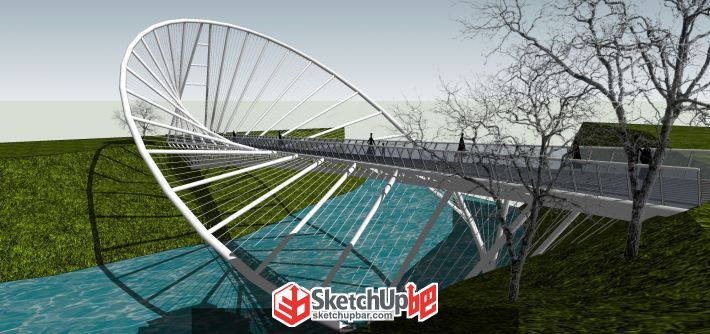

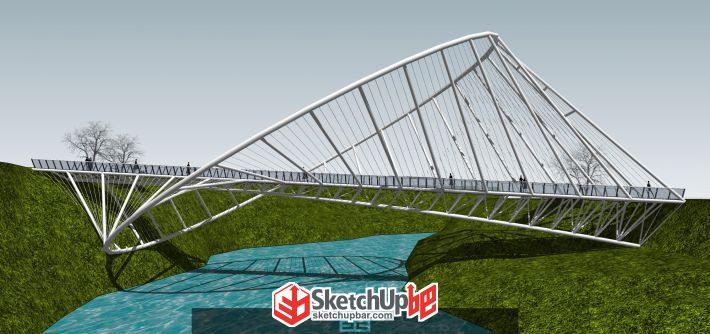

4 最終將對稱的另一半復制鏡像，完成~
小結 SU建模考驗思路兩方面：大思路涉及造型特點、宏觀把控；小思路涉及生成步驟、配件組合。本作主要就是體現結構美感，樂享其中~ |
