西風信來家萬里，問我歸期未？雁啼紅葉天，人醉黃花地，芭蕉雨聲秋夢里。 《清江引·秋懷》元·張可久 自古楓葉就深受文人騷客的喜愛 有人說 只有那紅的無比燦爛 如火一般熱情的楓葉才配得上秋季 今天分享一個楓葉雕塑建模思路
完整視頻 視頻錄制：SketchUp吧-瞬息千里 具體步驟

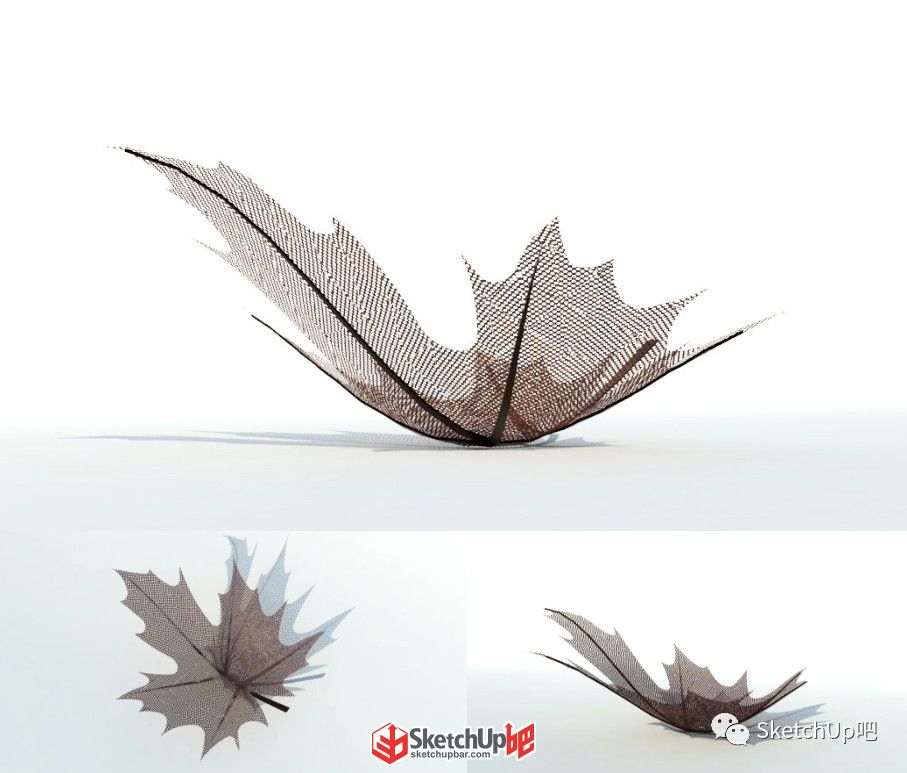

楓葉雕塑建模由“SketchUp吧”超級版主一葉刀蟲根據萬科海上傳奇某雕塑原創，吧友樂行1919由此自行制作了一個建模教程”（上圖為一葉刀蟲模型作品）

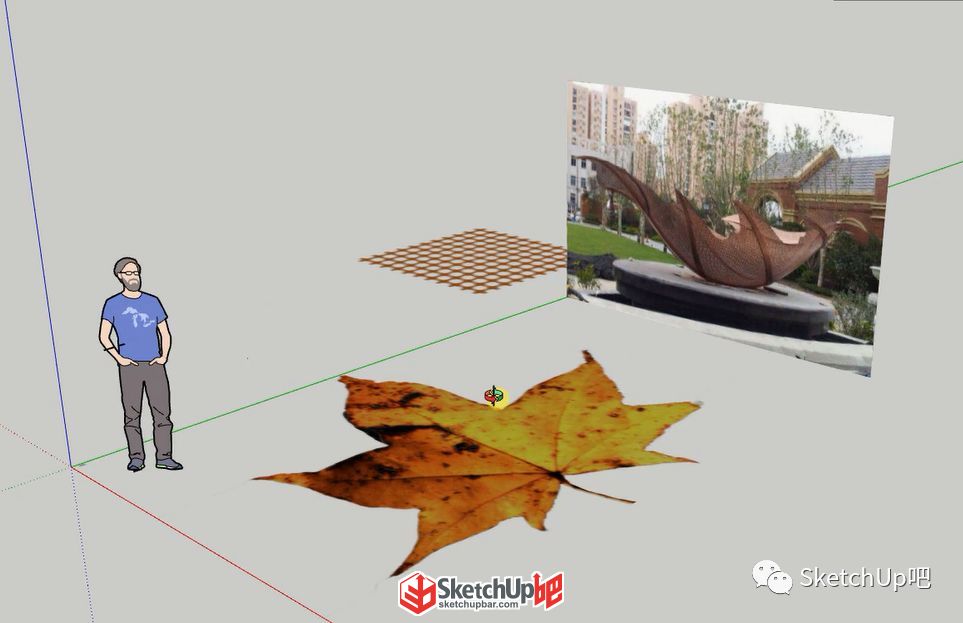

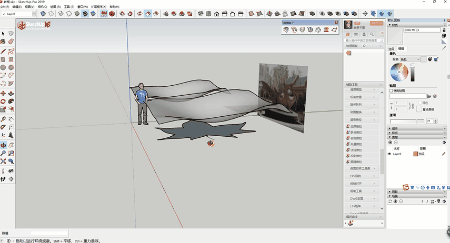

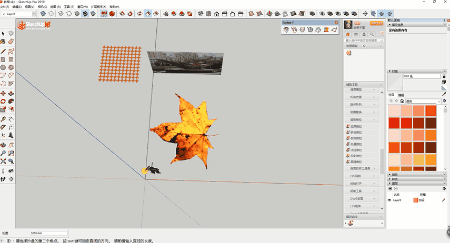

萬科海上傳奇的一個雕塑，形態如勺子的楓葉，曲面、異形、網狀……這些看似難題的因素，實際上可以較為簡單去處理。 1、把參考平面圖和實景圖導入 SketchUp里面，兩張圖垂直放置。實景圖作為立面，主要用來參考制作楓葉的下凹曲面。

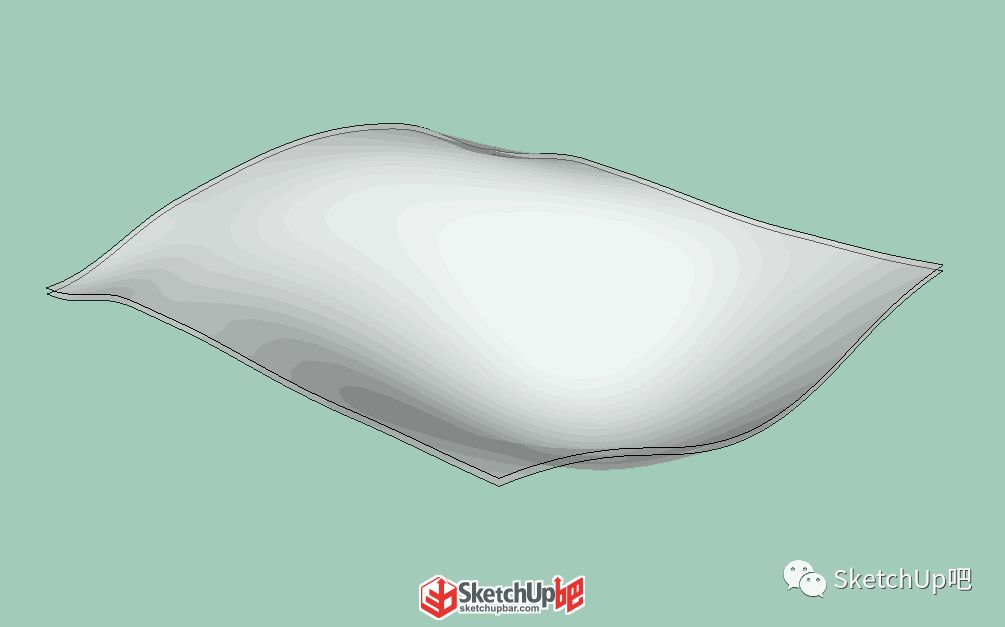

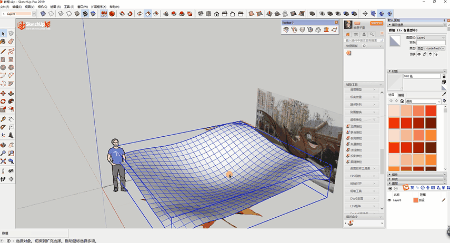

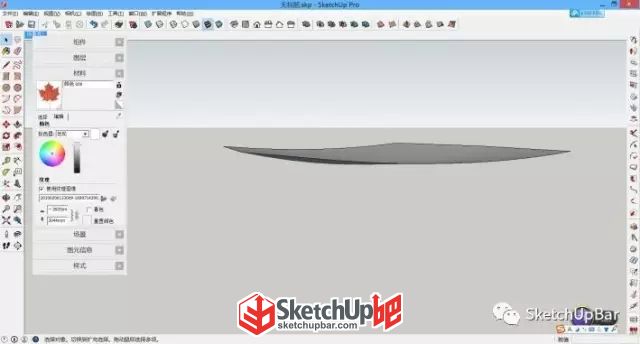

2、使用沙盒工具中的“根據網格創建”繪制一個矩形，然后用沙盒工具中的“曲面起伏”功能，設置合適的半徑，再根據楓葉的立面高度向下偏移編輯。
3、柔化后給曲面添加個顏色調整透明度，并復制一個曲面?zhèn)溆谩?br>

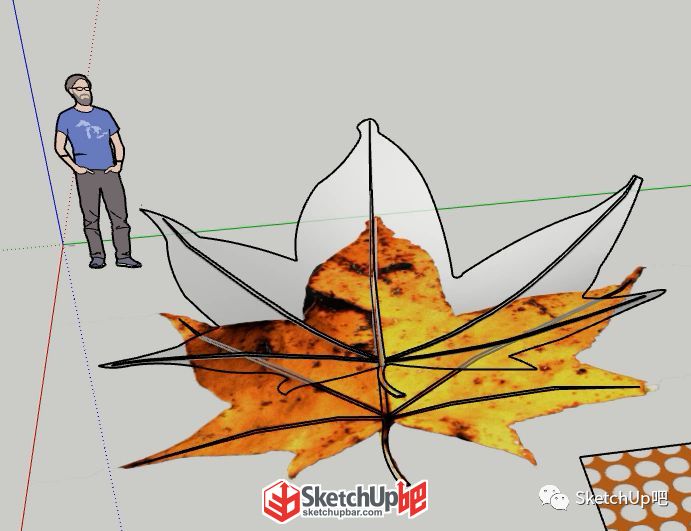

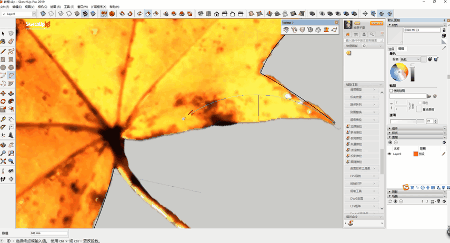

4、隱藏曲面，使用圓弧工具對楓葉進行描摹。（這里可以使用插件：貝茲曲線SUAPP編號96 進行更加精準的楓葉描?。?br>

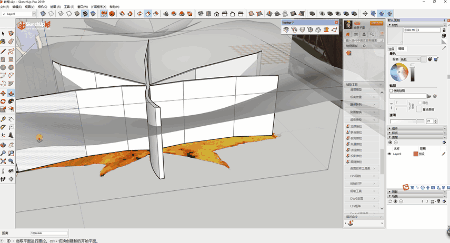

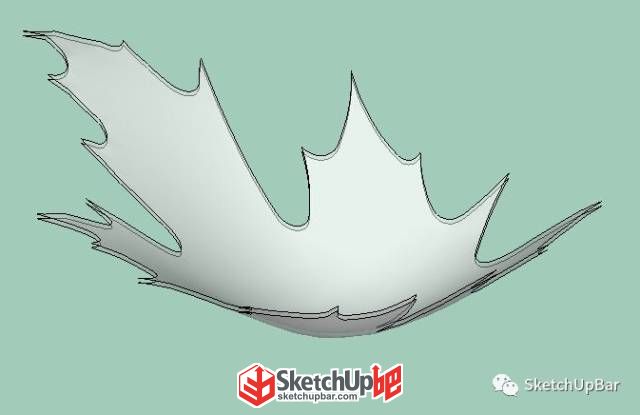

5、推拉楓葉與曲面相交，然后使用模型交錯得到曲面的楓葉。（這里也可把楓葉的平面移到凹形曲面的上方，用沙盒工具中的“曲面投射”功能進行投射，楓葉的外輪廓即可投射到曲面上，然后刪除多余的線就得到楓葉的葉片了。）

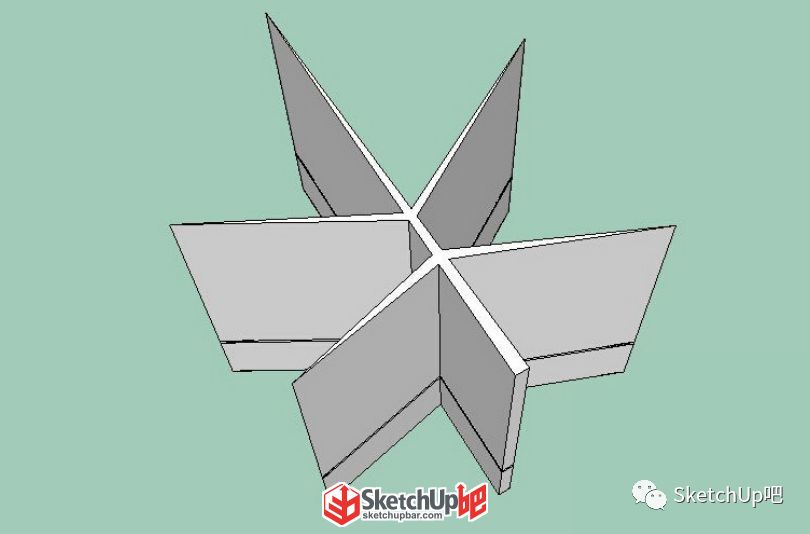

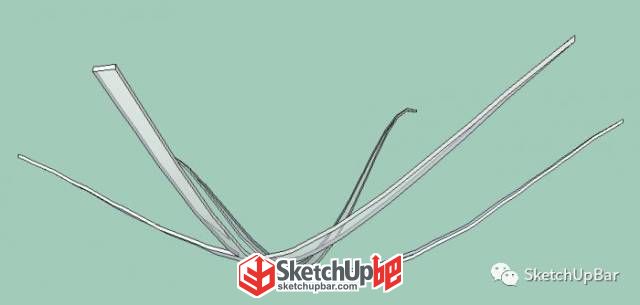

6、使用同樣的方法繪制出葉脈，這里使用超級推拉給葉脈添加一個厚度。
這里也可以將曲面往上復制一層，兩層之間的距離就是葉脈的厚度。
然后使用剛才畫制的葉脈平面推拉出一個厚度，與兩個凹形曲面模型交錯，得到兩者的相交線，然后刪除不必要的部分，就得到葉脈了。
7、將葉面和葉脈重合一起，這里楓葉雕塑的外形已經繪制完成。

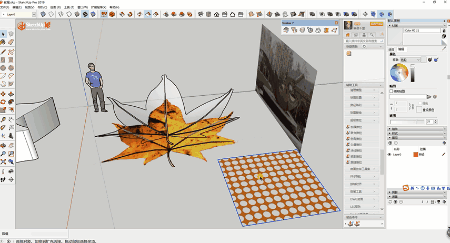

8、找到一個適合的貼圖進行金屬鏤空表皮制作。

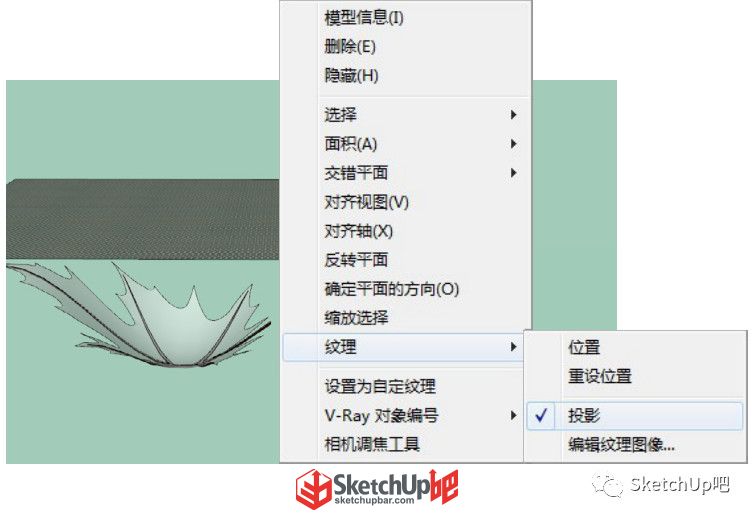

將貼圖導入 SketchUp，炸開模型。選中貼圖右鍵打開紋理投影，在材質編輯器中使用吸管吸取材質，直接將材質賦予楓葉。

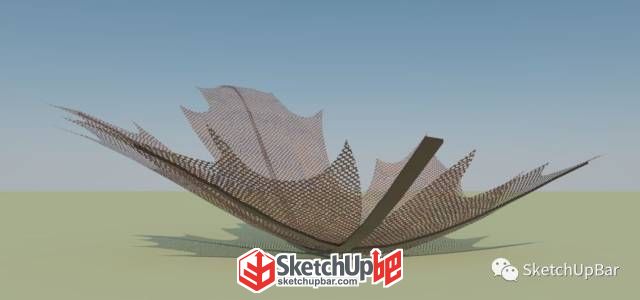

繪制完成
看到這里，好像還缺了點什么？ 加曲面紋理還不是很清楚吧！

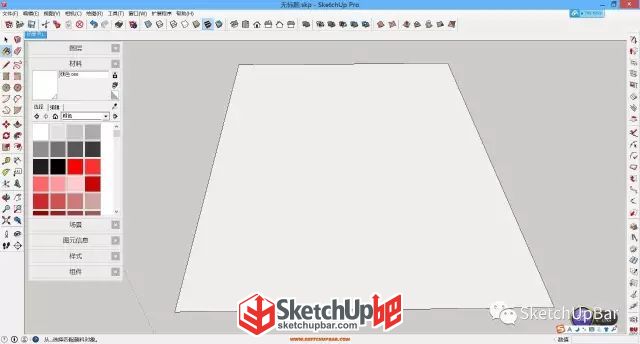

小吧又找到了滄海皓月同學的無私分享： （需要用到suapp插件） 1、先有一張平面。

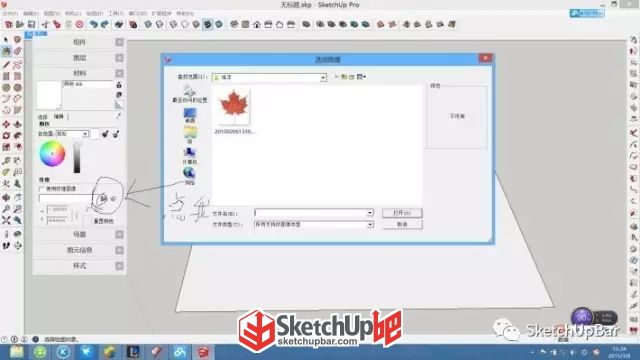

2、隨便填充一種材質，再替換。

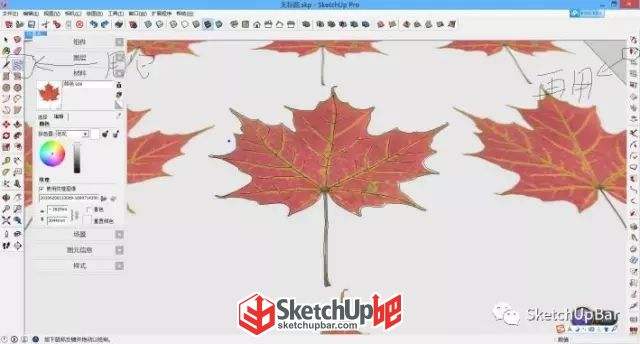

3、用手繪線描邊

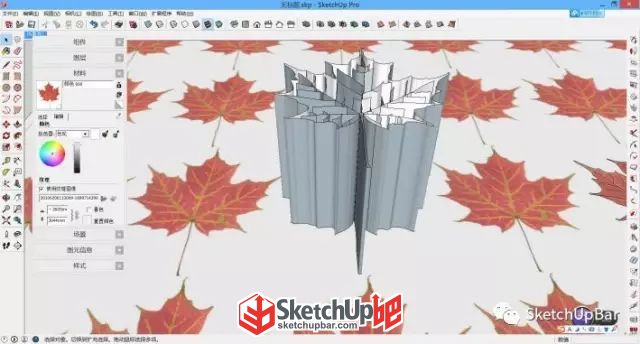

4、用插件拉線成面，分離出來編輯成群組
5、再來一張曲面，也編輯成群組

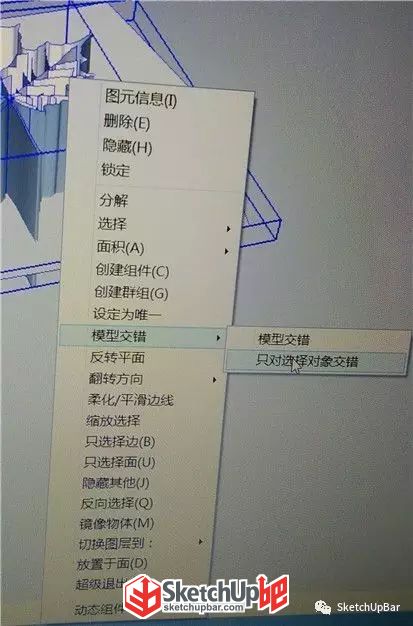

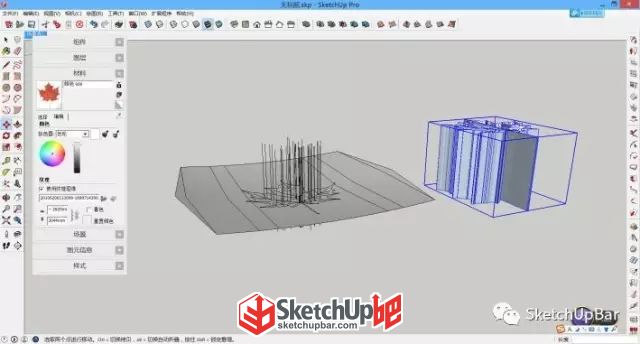

6、把兩個群組交錯，再如上操作
7、將兩個群組分開，刪除多余線
8、把曲面群組分解，再將楓葉拿出來
9、填充

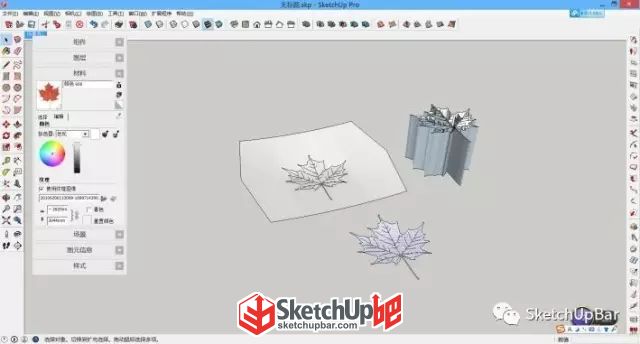

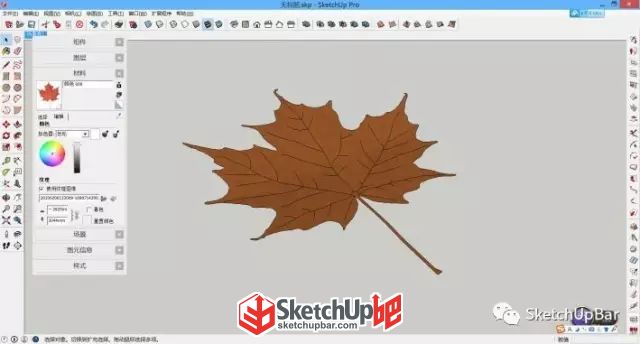

附張完美楓葉來結束教程[機智]
