景觀小品是景觀中的點睛之筆

一個好的景觀小品能為場景

帶來質的提升

今天分享一個曲面異形景墻的建模

建模錄制：SketchUp吧-瞬息千里

1、使用沙盒工具創建一個曲面。

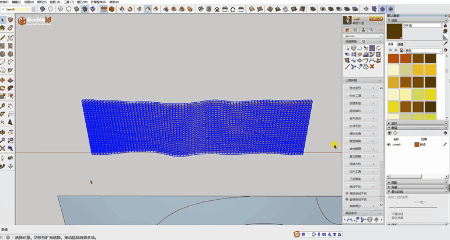

2、將曲面的面刪除，左右兩邊的線也刪除后使用插件：曲線放樣（SUAPP編號427）進行放樣，選擇僅生成橫縱線。

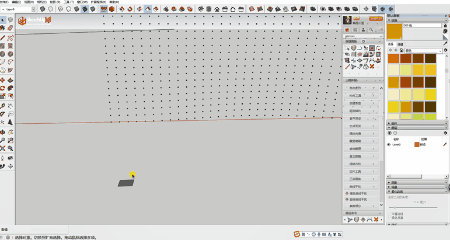

3、使用插件：標記頂點（SUAPP編號435）將點選取出來。

4、繪制一個合適大小的正方形創建為組件，然后選中組件和剛才提取的點，使用插件：點轉組件（SUAPP編號242）。

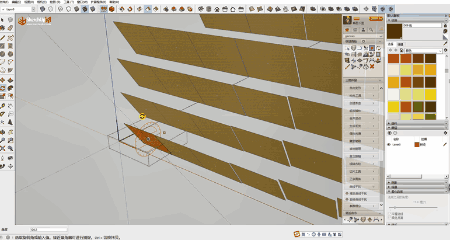

5、進入其中一個組件對其進行空間位置調整。

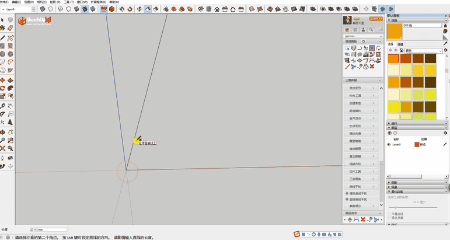

6、繪制一個矩形，與最初的網格大小相同，在矩形上使用插件：貝茲曲線（SUAPP編號96）繪制曲線。

7將曲線移動到生成的組件群，選中曲線和組件群使用插件：曲線干擾-旋轉曲線干擾（SUAPP編號283）。到這里我們的曲面異形景墻已經繪制完成，是不是很簡單呢？

曲線放樣（SUAPP編號427）

標記頂點（SUAPP編號435）

點轉組件（SUAPP編號242）

貝茲曲線（SUAPP編號96）

曲線干擾-旋轉曲線干擾（SUAPP編號283）

刪定位點（SUAPP編號92）
