都會感嘆一句 這尼瑪不就和XX一樣嗎 其實很多時候設計的靈感 就是源于生活中的點點滴滴

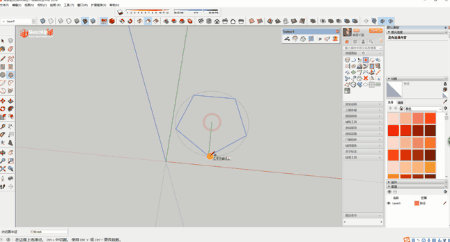

完整視頻 建模錄制：SketchUp吧-瞬息千里 具體步驟 1、選擇多邊形命令，輸入5繪制一個正五邊形，然后將五邊形復制出5個對應五條邊。

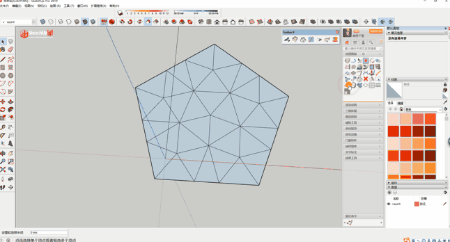

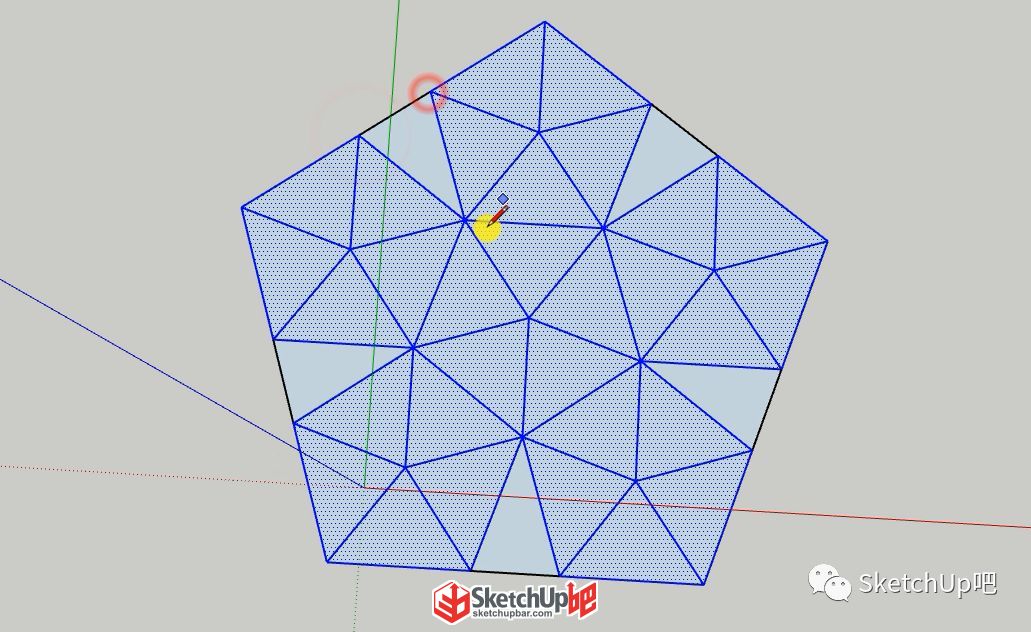

2、全選右鍵炸開模型用直線工具將缺口連接。

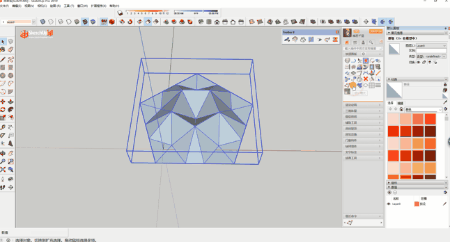

3、使用插件：頂點編輯器（SUAPP編號263）將最原始的五邊形的五個頂點選中向上提拉后創建為群組。

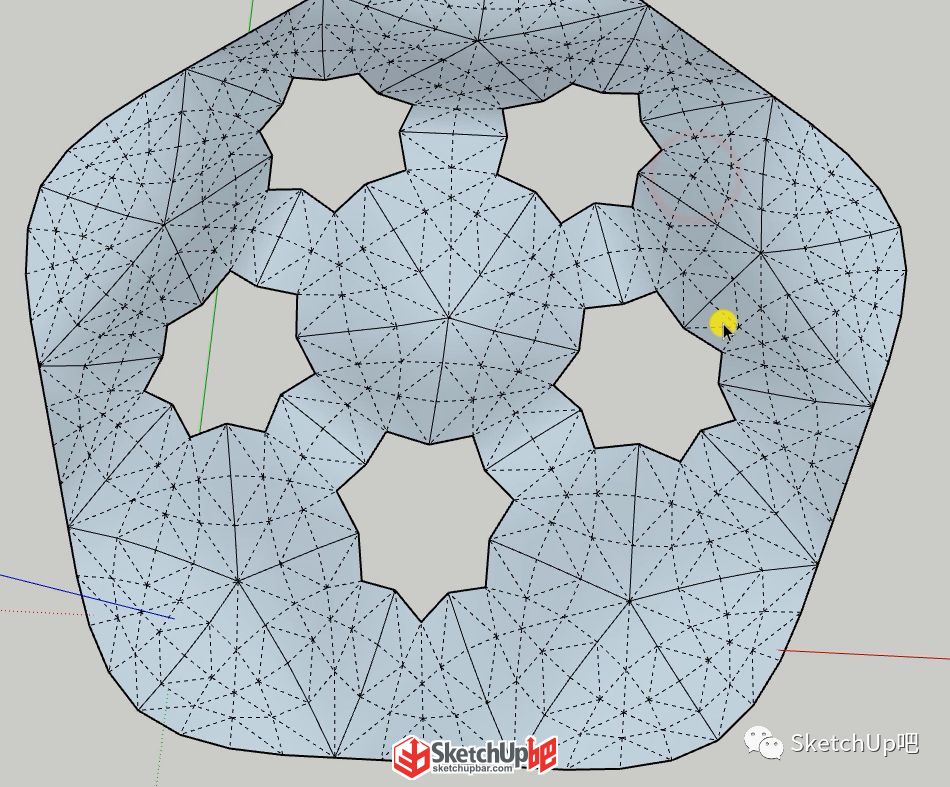

4、使用插件：參數細分（SUAPP編號356）對模型進行細分，然在后視圖中打開虛顯隱藏物體，根據需要對模型增加細分。
5、炸開模型，刪除原始五邊形頂點等…

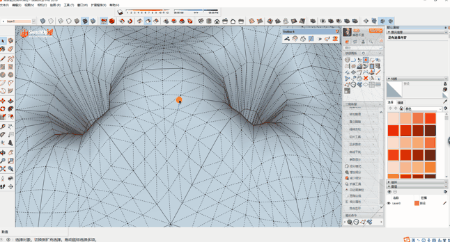

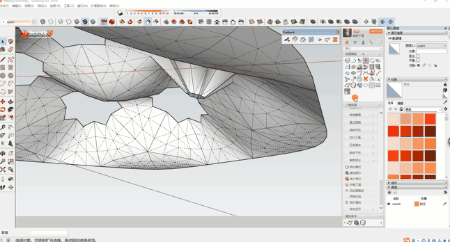

6、使用頂點編輯器選中缺口處一圈按住Ctrl向下復制一段，選擇紅軸尾部按住Shift進行縮放，然后點擊自動共面。
7、將向下拉伸的底部選中使用插件：藍軸對齊（SUAPP編號123）進行對齊，然后使用頂點編輯器向下拉伸。

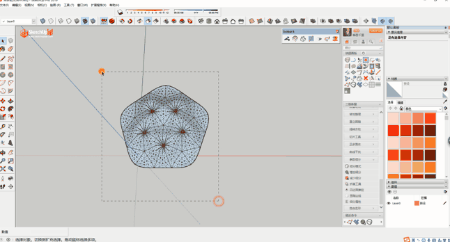

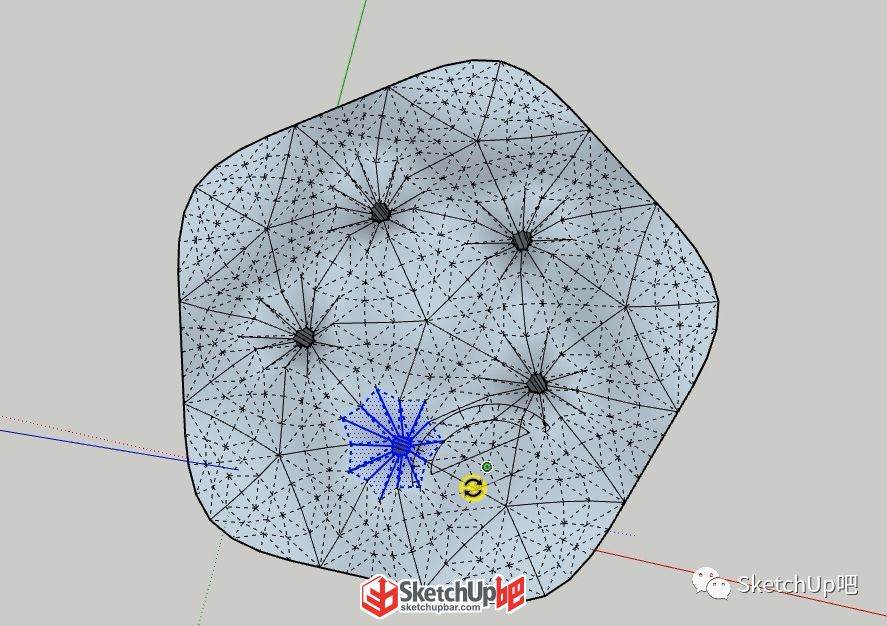

8、選中剛才處理的部分，利用旋轉復制將其復制到剩下幾個缺口處。

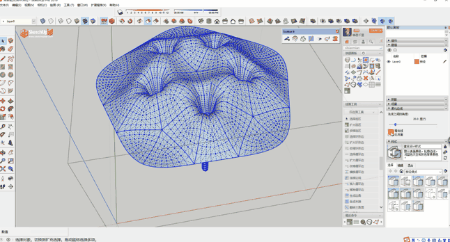

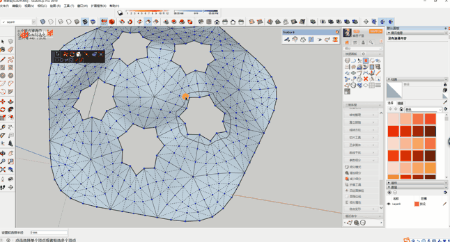

9、全選模型創建為群組，再次進行參數細分。
10、進入群組選中其中一個四邊面的邊，使用插件：四邊面工具（SUAPP編號71）中的選擇環形邊，在點擊擴大選區數次。

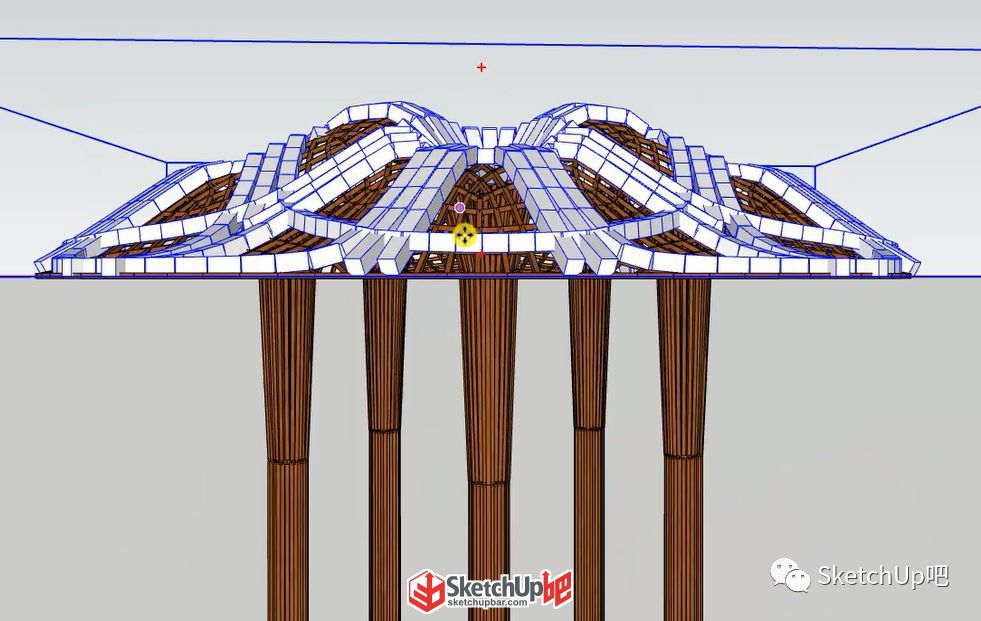

11、將選中的邊反柔化后復制到一邊，然后使用插件：線轉方柱（SUAPP編號271）對其進行轉換。
12、最后在對模型進行一些細節調整就繪制完成了。 比如說加個帽子……額好吧加帽子真的太丑了果斷刪掉。
使用插件 頂點編輯器（SUAPP編號263） 參數細分（SUAPP編號356） 藍軸對齊（SUAPP編號123） 四邊面工具（SUAPP編號71） 線轉方柱（SUAPP編號271） 如果你有好的建模思路 歡迎向我們投稿 【SketchUp相關軟件下載】 http://www.mgcxq.cn/download
