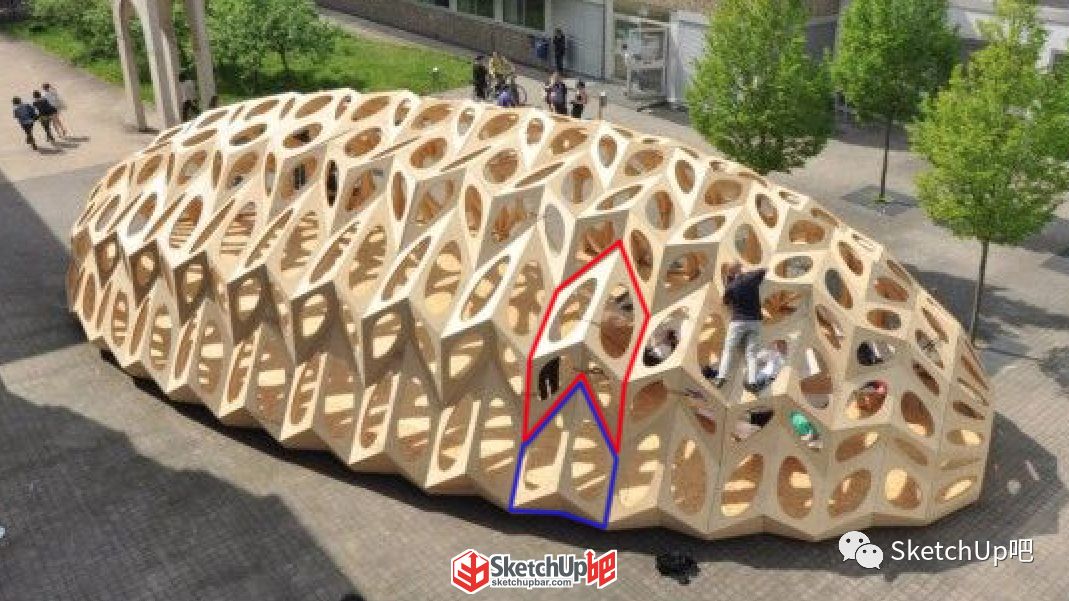

德國薩爾大學建筑學院和BOWOOSS公司聯合設計開發了一個仿生的木制貝殼廊架，目的是通過該項目探索海洋生物（尤其是浮游生物）的形體構造，并將其利用到建筑形式設計上。這個小廊架外形酷似一只巨大的海參，但是表面并沒有海參的芒狀突起，更像是海藻類生物的外皮。項目焦點在于開發一套可持續的、靈活的和輕質的解決方案，而使用的資源就是可再生的木材。
圖片來源于網絡，侵刪 今天就來和大家分享一下這只“海參”的建模思路 建模前先分析一下 曲面的貌似不太好操作呢 沒事 我們可以先把它看成直的 弄好之后再給他彎一下就可以了
把整個廊架拆分成兩種標準段 就像下圖這樣

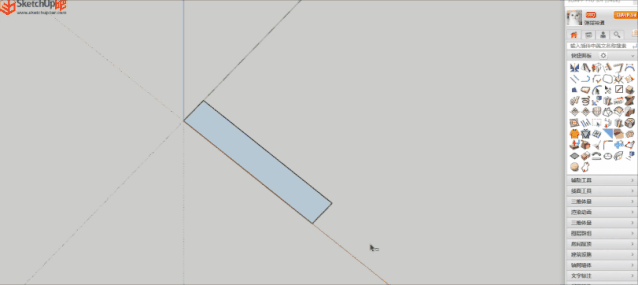

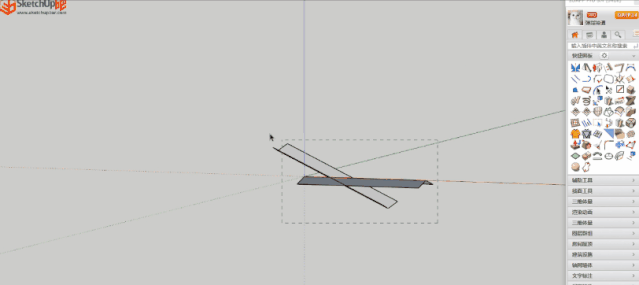

我們只需要解決這兩個標準段的建模就可以了 然后再排列出來 最后再彎一下 是不是一下就簡單了 好了 咱們開始吧 可以直接戳下面 觀看完整視頻教程 視頻錄制—“SketchUp吧”彈指神通 接下來是圖文教程 繪制矩形，調整角度，使用【S4U鏡像】插件（SUAPP編號410）鏡像工具鏡像矩形，全選，創建成組件。

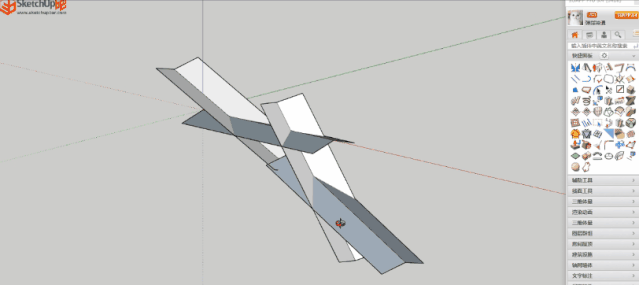

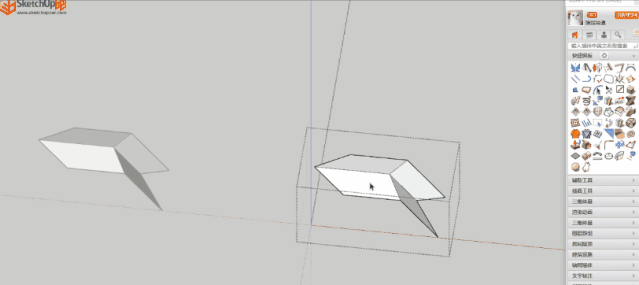

復制組件，使用旋轉工具垂直方向鏡像組件，調整角度，移動位置，使兩個組件完全相交。
選中兩個相交的組件，水平位置進行復制，旋轉并調整位置，最終使4塊組件完全相交。

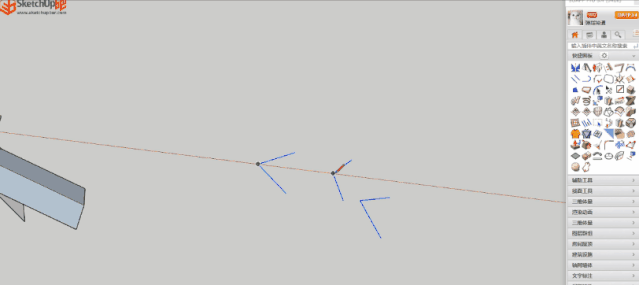

選中所有組件，右鍵，使用模型相交，得到相交的線條，選中所有相交得到的線條，復制出來。
鉛筆工具補充缺失的部分，進行封面，得到標準段A。

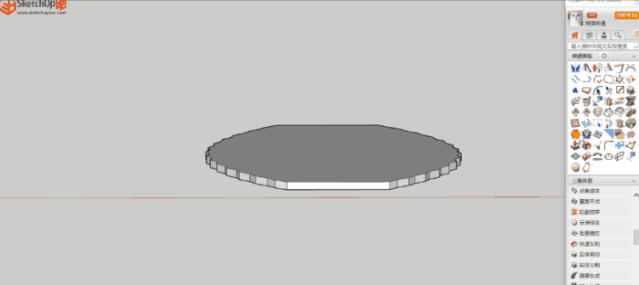

復制標準段A，創建成群組，進入群組，全選，使用【圓錐曲線】（SUAPP編號145）將邊線轉化成橢圓形，使用【反向選擇】（SUAPP編號40）選中生成的橢圓組件，右鍵炸開模型，刪除橢圓面。

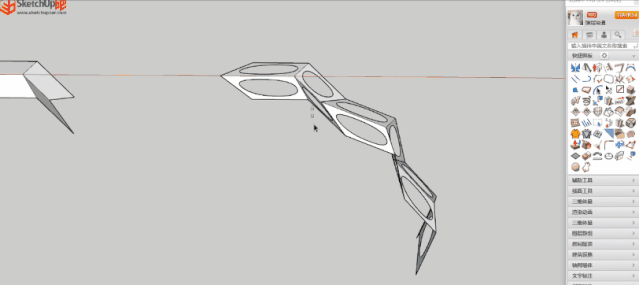

復制5個組件，得到未完成的標準段B，整體調整到水平方向。

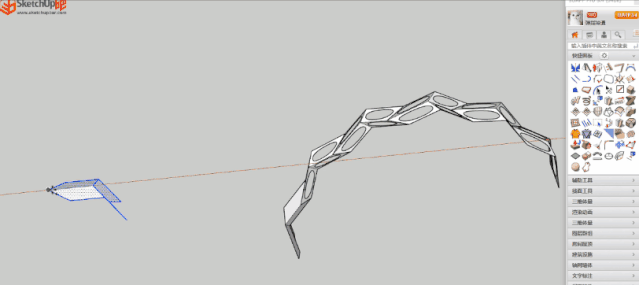

復制標準段A至標準段B兩端（未完成），調整角度。

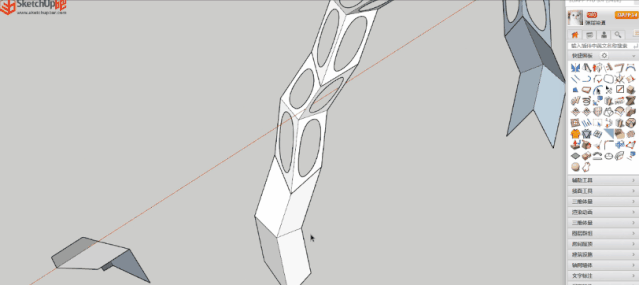

選中標準段A上半部邊線，使用圓錐曲線得到橢圓，同樣的方法刪除橢圓面，另一邊同樣的操作方式。

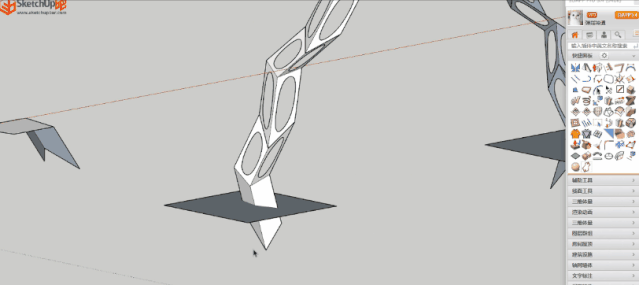

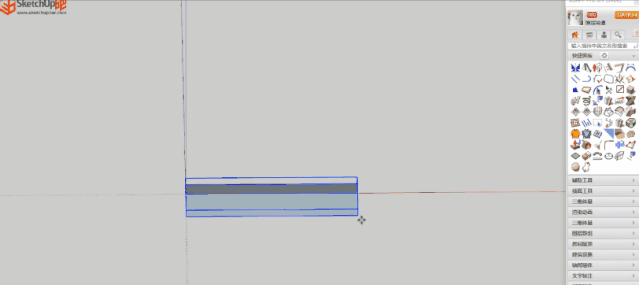

繪制一個矩形面，創建成組件，移動位置，使其與標準段B最下部的兩端部分完全相交，選中相交的部分，使用模型相交，刪除矩形組件，刪除相交線下部多余的部分。

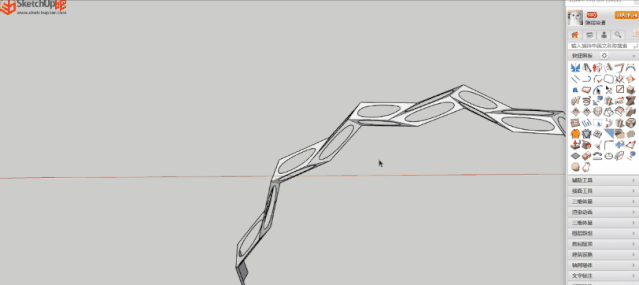

全選模型，炸開所有的群組，選中所有，創建成新的組件。進入組件，使用【超級推拉】中的聯合推拉（SUAPP編號94）推拉出厚度，得到完整的標準段B。
復制標準段B。

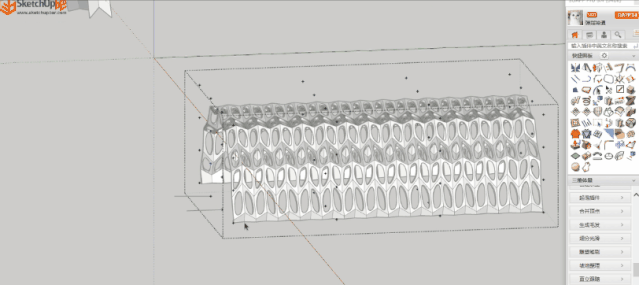

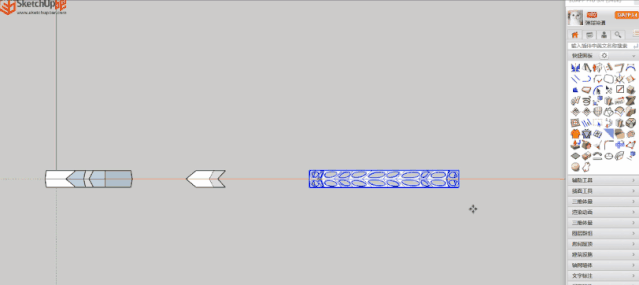

全選模型，炸開所有標準段B，并整體創建成組件，使用【自由變形】中的（SUAPP編號45）創建出控制點，繪制兩條縮放參考線。
進入控制點組件，選擇需要調整的控制點，使用縮放工具調整面位置。同樣的方式處理另一邊。
進入組件，使用【路徑選擇】插件（SUAPP編號236）選擇邊緣路徑，使用快捷鍵ctrl+c將路徑復制出來，離開組件內部，原位粘貼路徑。同樣的方式處理另一邊，隱藏組件，使用鉛筆工具將粘貼出來的線進行封面。
將面推拉出厚度，創建成組件，顯示隱藏的組件，柔化一下模型，完善場景。

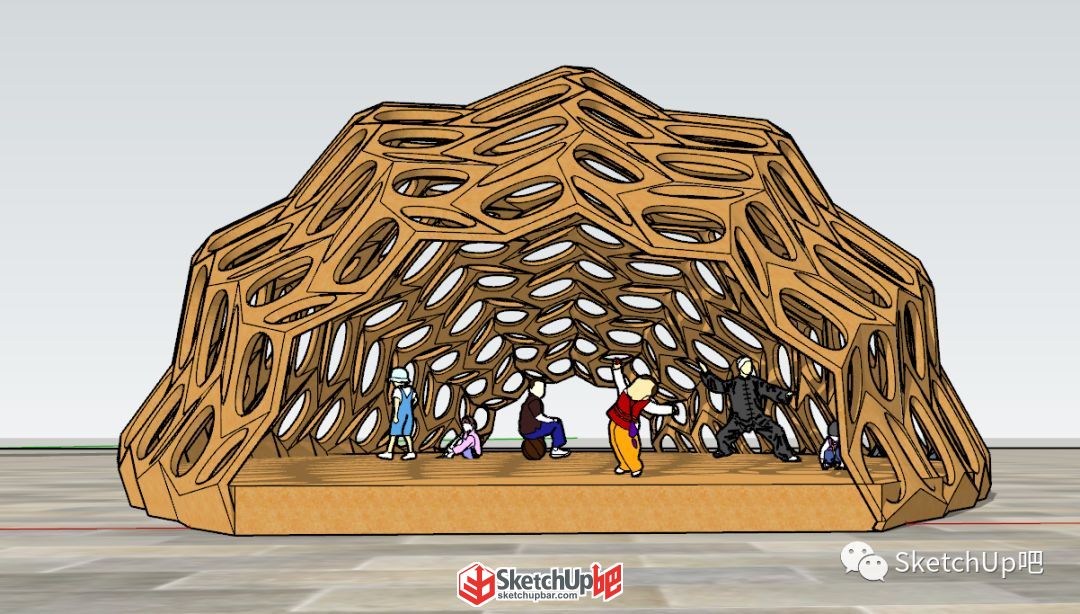

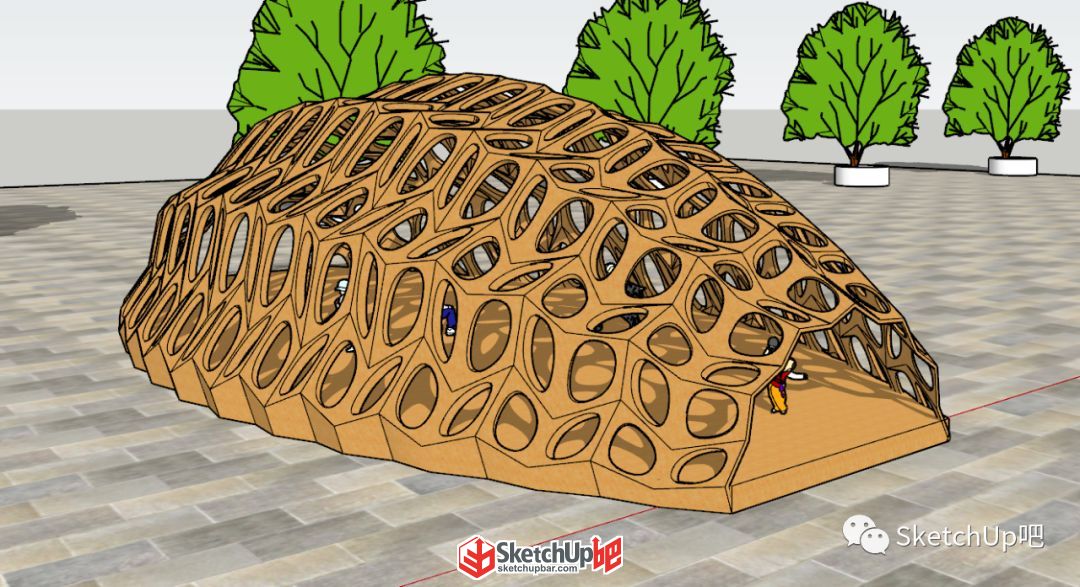

我們的“海參”就完成啦！可以開飯了~
今天的建模教程就是這樣啦 有其他的方法歡迎留言討論哦 文中使用的插件來自 SUAPP3.4（專業版）中文云端插件庫 歡迎進入SUAPP官網 www.suapp.me 了解更多插件哦 掰掰┏(＾0＾)┛~ EN 往期精彩推薦
|
