好開心啊今天是周五了 各位設計濕們有規劃好周末去哪嗎 沒規劃好沒關系 在家學學建模也是不錯的 哈哈哈哈哈

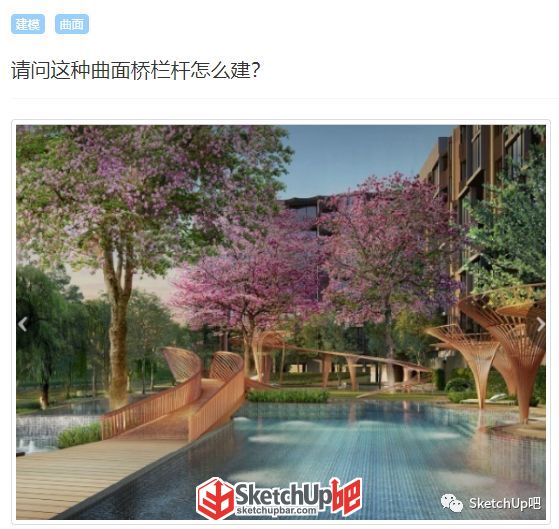

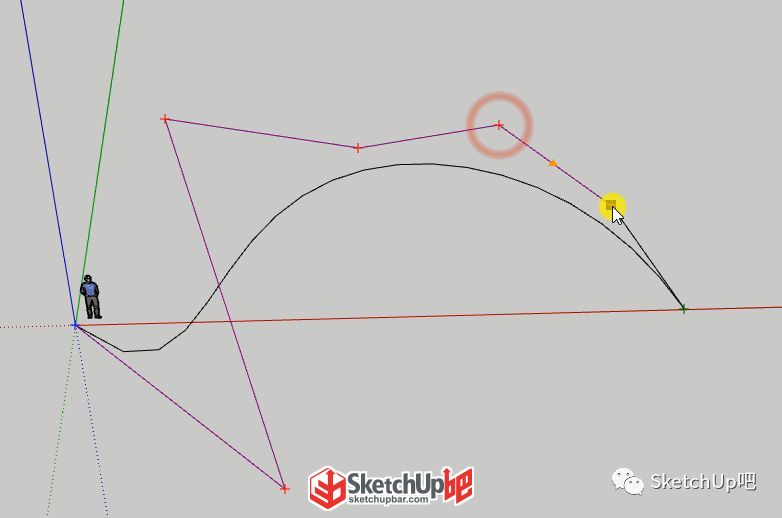

該建模思路來自問吧：chirry 一起來看看吧 完整視頻 建模思路：chirry 建模錄制：SketchUp吧-瞬息千里 具體步驟 1、使用貝茲曲線（SUAPP編號96）畫出欄桿的平面路徑。

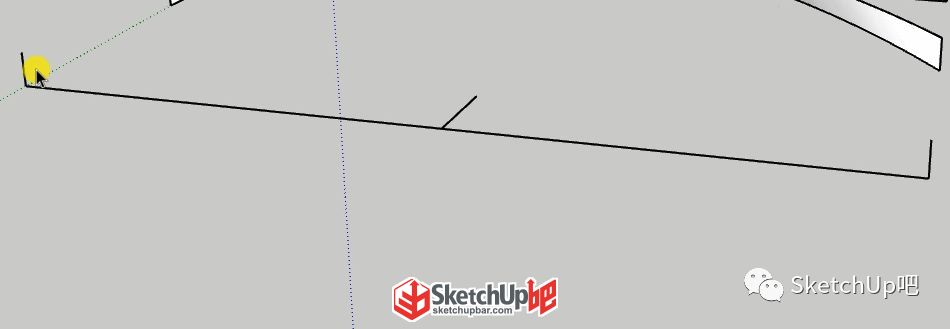

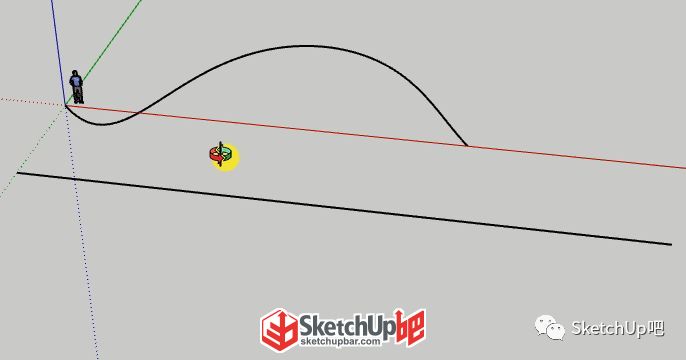

2、查看路徑的長度，繪制一個與其相同長度的直線。

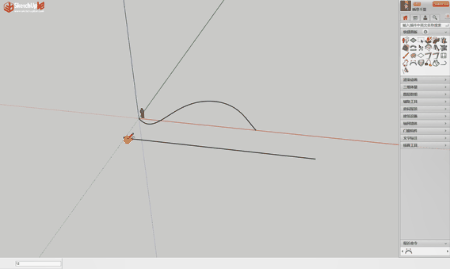

3、在直線基礎上畫z方向的弧形，作為欄桿的底部的起伏。

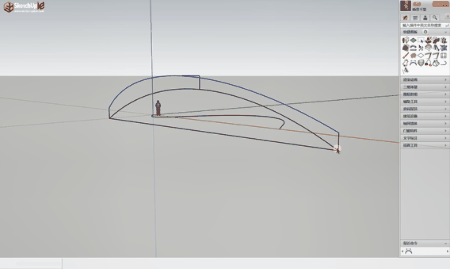

4、畫輔助線然后畫出欄桿上部的路徑。

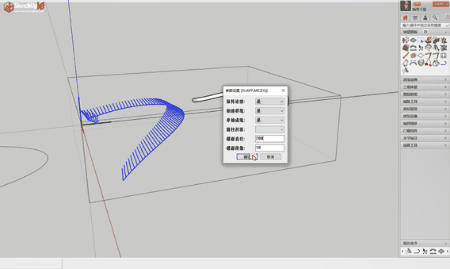

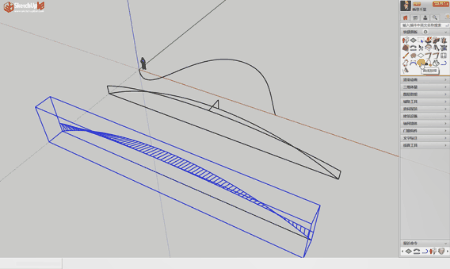

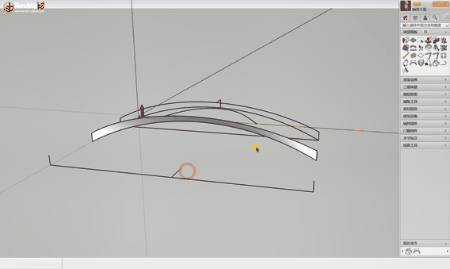

5、選中上下路徑，使用插件：輪廓放樣（SUAPP編號427）生成曲面。
6、在之前的直線上，以Z軸向上畫三根直線，中間的向其中一邊傾斜畫出斜線。
7、用曲線放樣（SUAPP編號427）生成中間過渡變化。

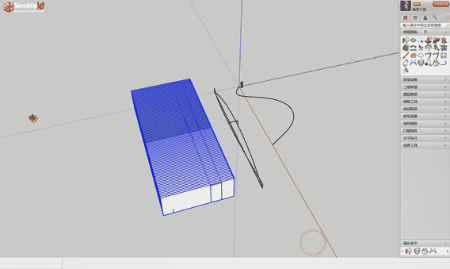

8、將生成的線段拉線成面（SUAPP編號156），與之前生成的曲面交錯，就可以獲得變化欄桿的路徑。

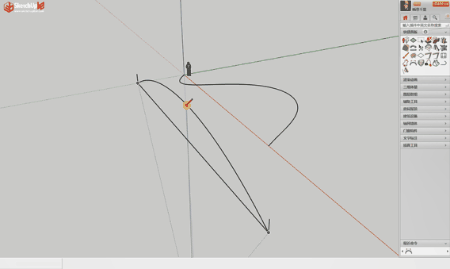

9、使用只選擇面（SUAPP編號272）將線選出來群組后使用形體彎曲（SUAPP編號118）把欄桿的路徑變形。
10、最后整理路徑用路徑選擇（SUAPP編號236）將曲線選擇出來進行焊接，在使用線轉圓柱（SUAPP編號148）將路徑轉為圓柱，添加個場景就可以了。
該效果圖截自網絡
該效果圖截自網絡 使用插件 貝茲曲線（SUAPP編號96） 輪廓放樣（SUAPP編號427） 曲線放樣（SUAPP編號427） 拉線成面（SUAPP編號156） 只選擇面（SUAPP編號272） 形體彎曲（SUAPP編號118） 路徑選擇（SUAPP編號236） 線轉圓柱（SUAPP編號148） 問吧 當你有新的設計理念時 卻不知道該怎么建模時應該怎么辦呢？ 問我就對了？SketchUp吧的問吧領域 海量問題+專業解答 分分鐘幫你理清思路，助你建模飛起 ▼
