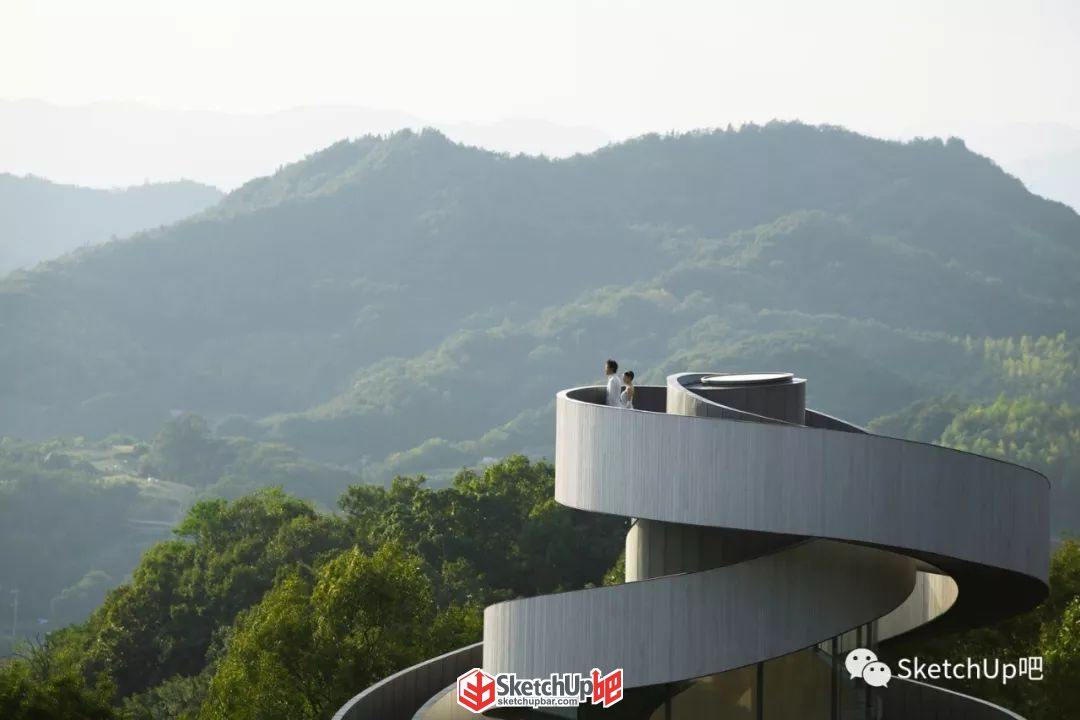

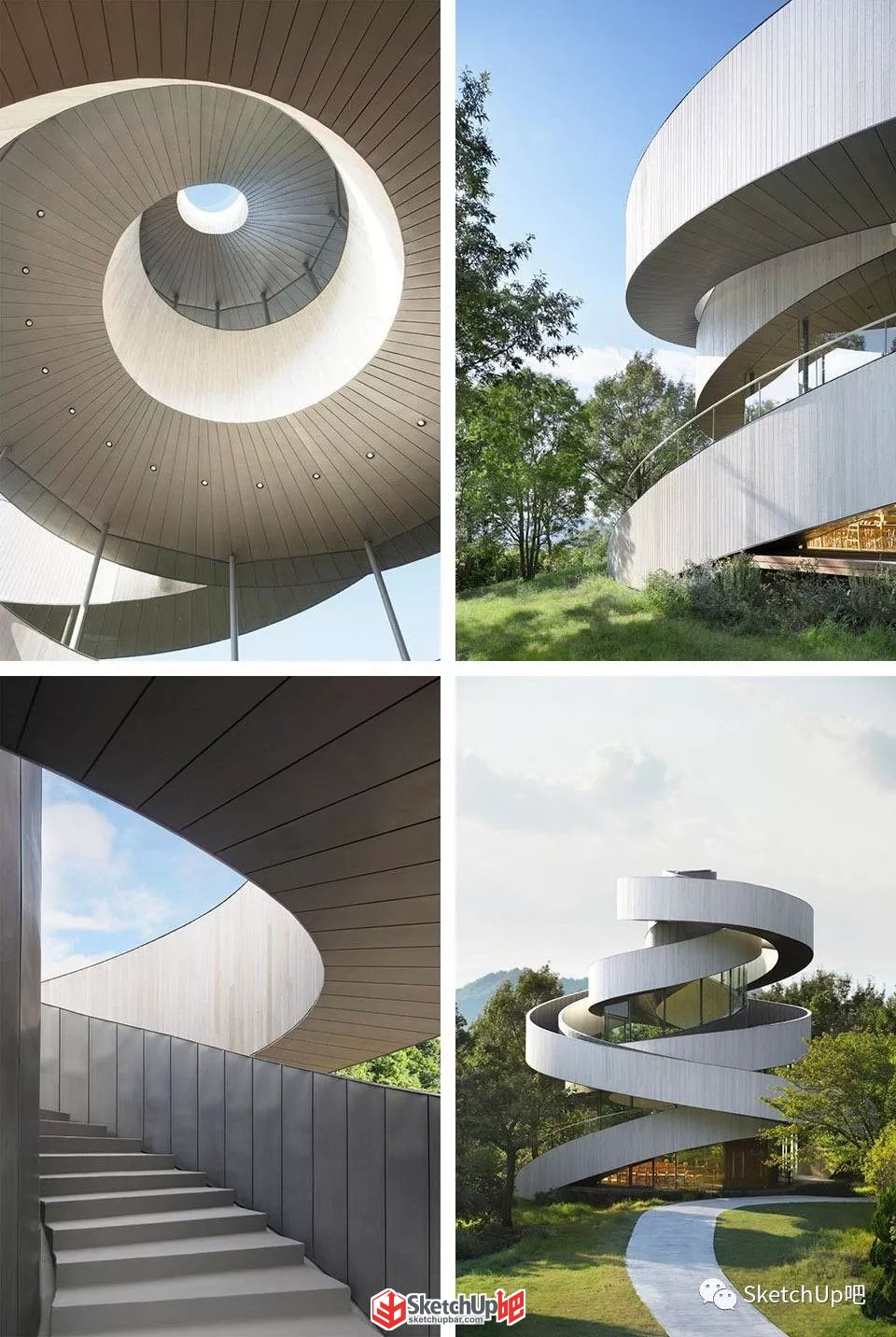

在廣島尾道Bella Vista Sakaigahama度假酒店后花園中，有一座雙螺旋教堂,坐擁瀨戶內海全景。

這也是我們此次建模的主角——Ribbon Chapel（絲帶教堂）。

從圖片可以看出，建模絲帶教堂最主要的就是外部的雙層螺旋樓梯，與之前的無盡樓梯不同，雙層教堂的內外螺旋樓梯并不相同。

下面我們就一起來嘗試一下吧~

畫螺旋線（SUAPP編號52）

1001工具-路徑放樣（SUAPP編號251）

曲面放樣-路徑放樣（SUAPP編號427）

按角選擇-選水平線（SUAPP編號266）

批轉組件（SUAPP編號242）

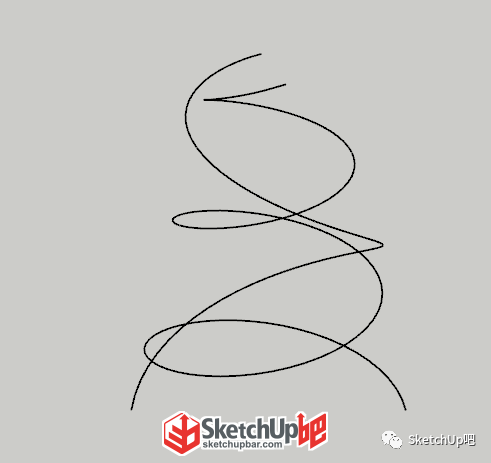

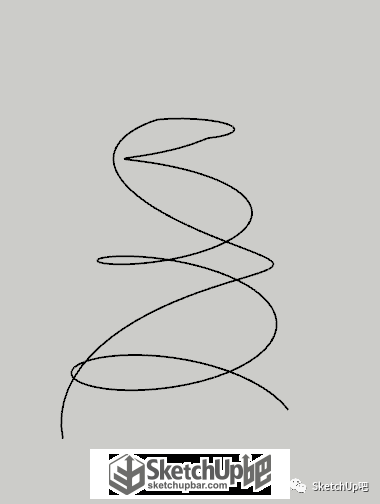

第01步：使用畫螺旋線（SUAPP編號52）繪制內外兩層螺旋線。

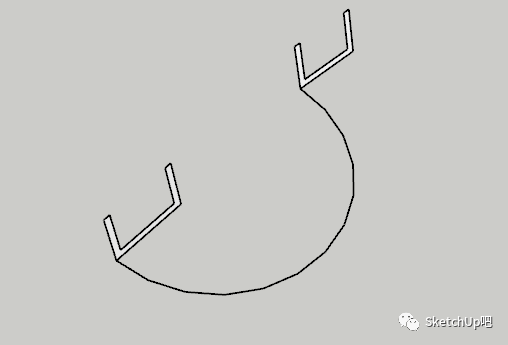

第02步： 在頂部繪制半徑為1000mm的圓形，與螺旋曲線相切。

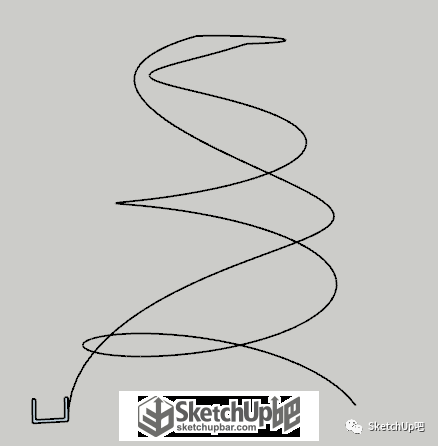

第03步： 繪制階梯截面，使用路徑放樣（SUAPP編號251）進行放樣；

得到除頂部外樓梯坡道模型▼

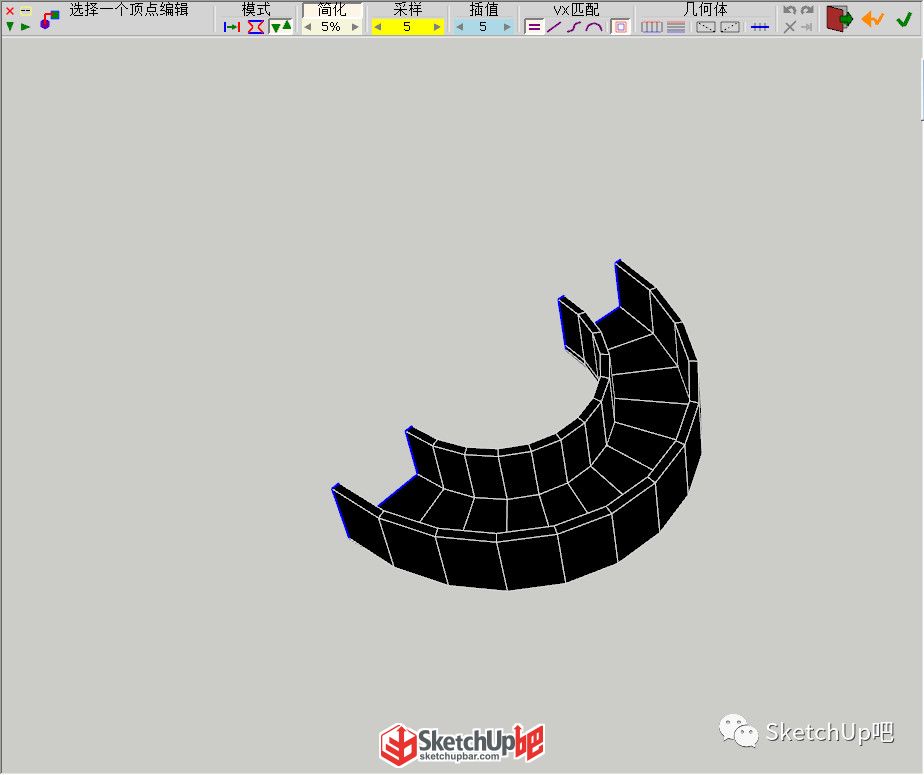

第04步： 復制階梯截面，使用路徑放樣（SUAPP編號251）進行放樣；

獲得頂部階梯▼

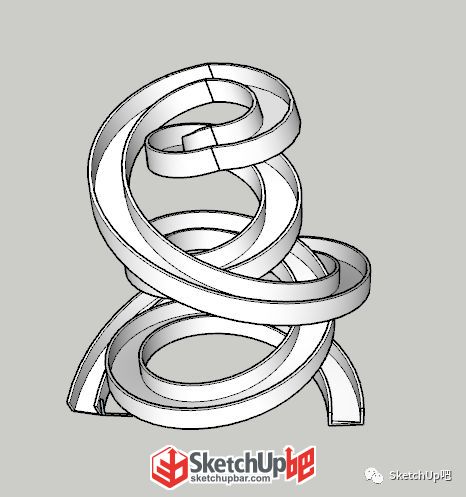

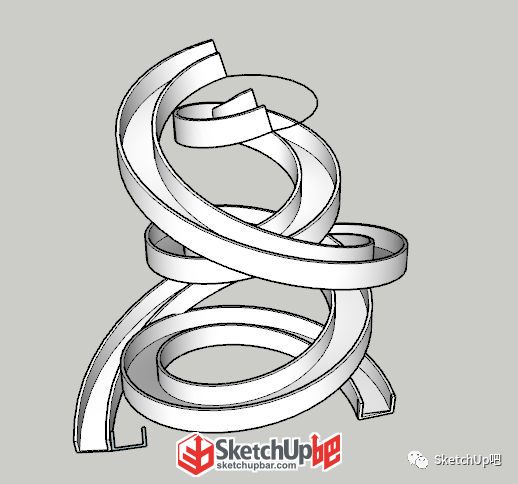

拼合模型▼

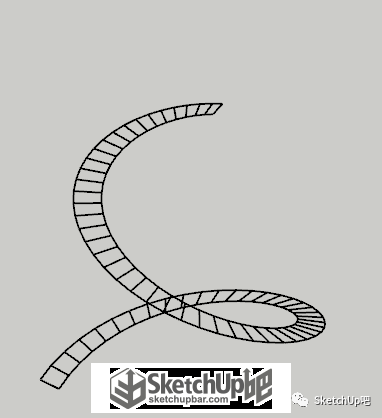

第05步： 提取階梯輪廓線，分別使用輪廓放樣（SUAPP編號251），放樣時，選擇僅生產表面縱向框▼

得到水平線▼

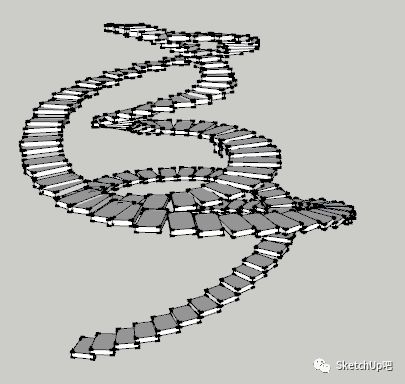

第06步： 使用批轉組件（SUAPP編號242），手動生成階梯▼

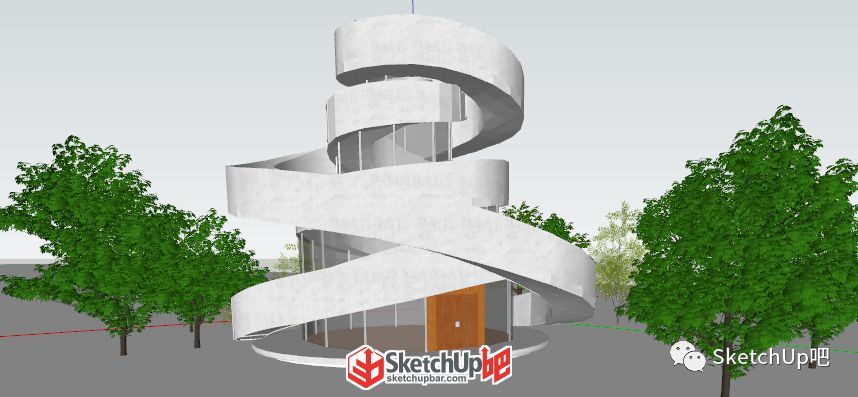

第07步： 剩下的就是建模玻璃窗以及拼合模型了，最終得到▼

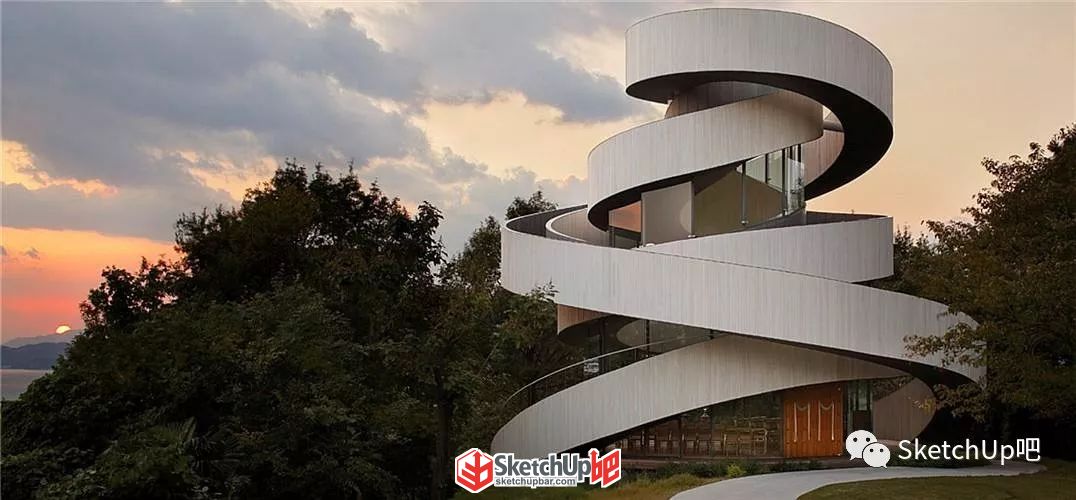

絲帶教堂由日本新生代建筑師中村拓志（Hiroshi Nakamura）設計，教堂以絲帶為創作靈感，被兩個純白色雙層階梯呈螺旋狀環繞，教堂四面都是玻璃。

兩座螺旋樓梯在15.4米高的頂部會合，形成一個平臺，就像兩個生命經歷各不相同的人相遇，攜手，共進。

在設計時，建筑師希望這唯一的路徑經歷海洋，高山，天空，風景，遙遠海島，消失的建筑等體驗。讓新郎新娘在總長度長達160米的的行進中慶祝和體驗。

和尋常建筑相比，纏繞的樓梯取代了屋頂、墻壁，形成了一個新的、純粹的空間。樓梯的寬度足夠人們愜意的通過，也為下層遮蔽陽光。

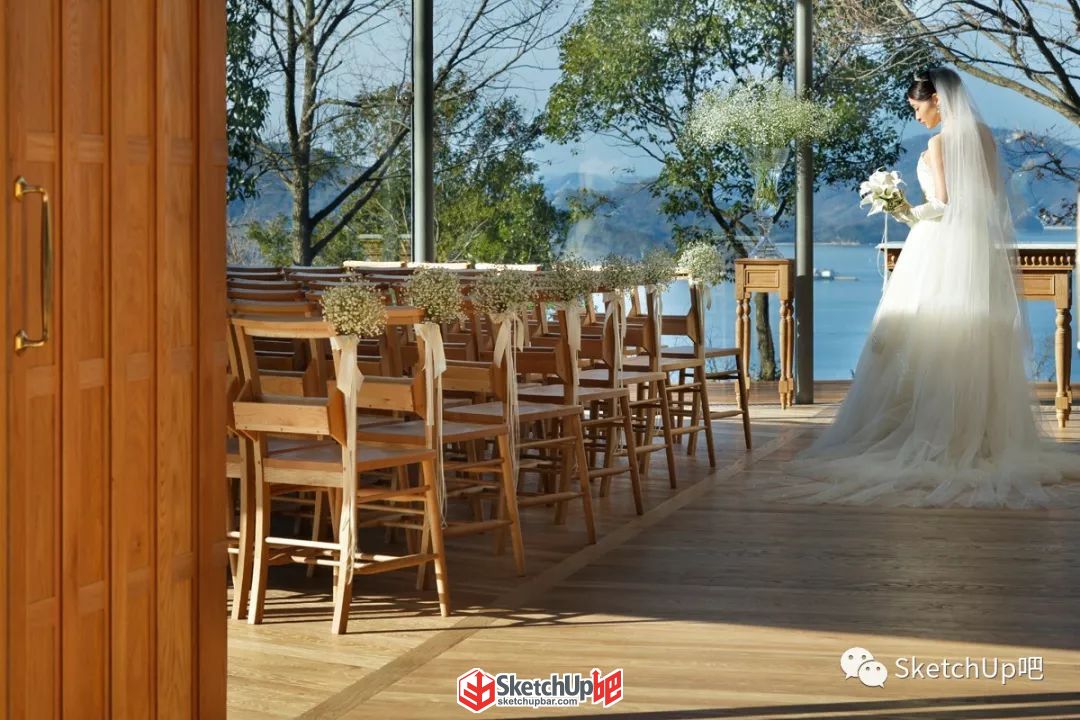

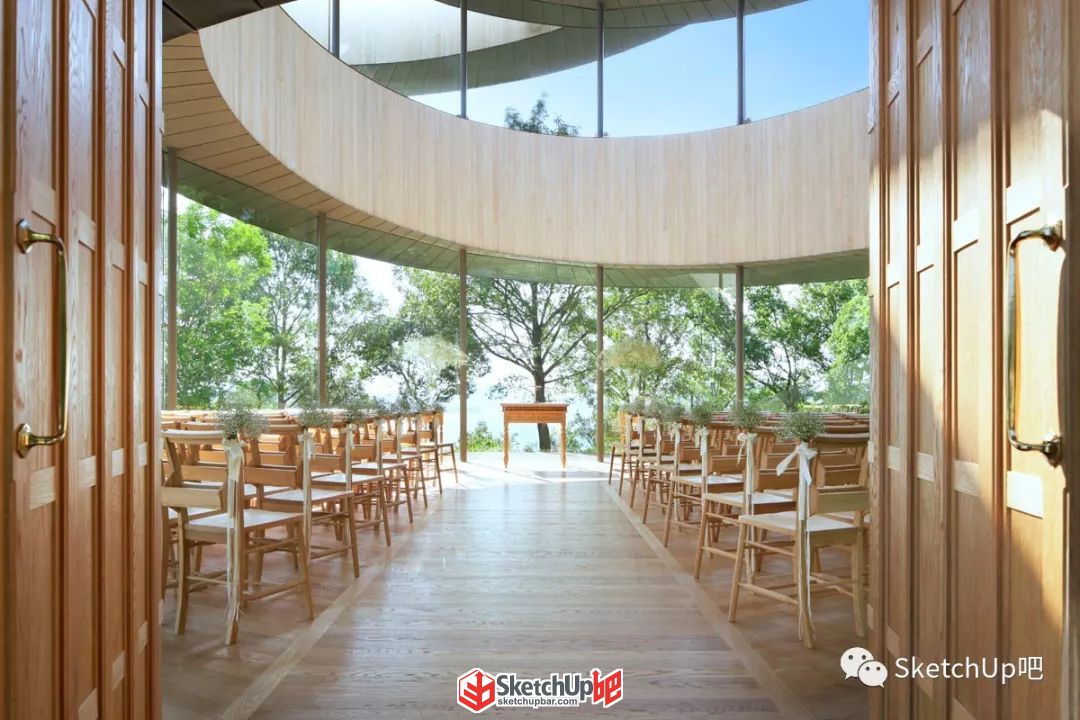

教堂內能容納80人，透過樹木，人們能在此看到瀨戶內海的美景。

整個建筑外觀采用了漆成白色的自立長條木板，樓梯底部和內部采用了足夠柔軟，能夠適應曲率變化同時也能夠抵御海風侵蝕的鋅合金。

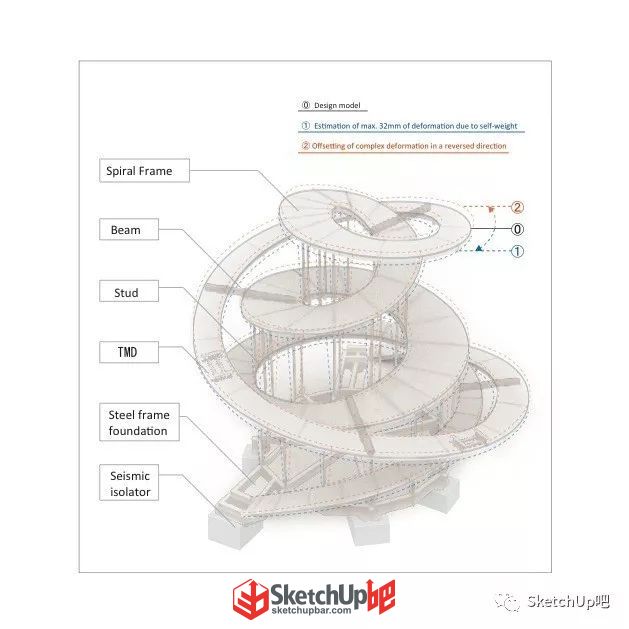

結構上，整個雙螺旋構架通過四個點緊密聯合，建筑師利用三維箍抵抗水平力而讓結構相互支持和獨立。100毫米直徑的實心鋼只承擔垂直荷載。
