經常看到小伙伴在說 我照著教程做的為啥不對呢 其實這種情況都是沒有把步驟看清楚 或是有遺漏造成的 好了回歸正題 今天給大家分享的是

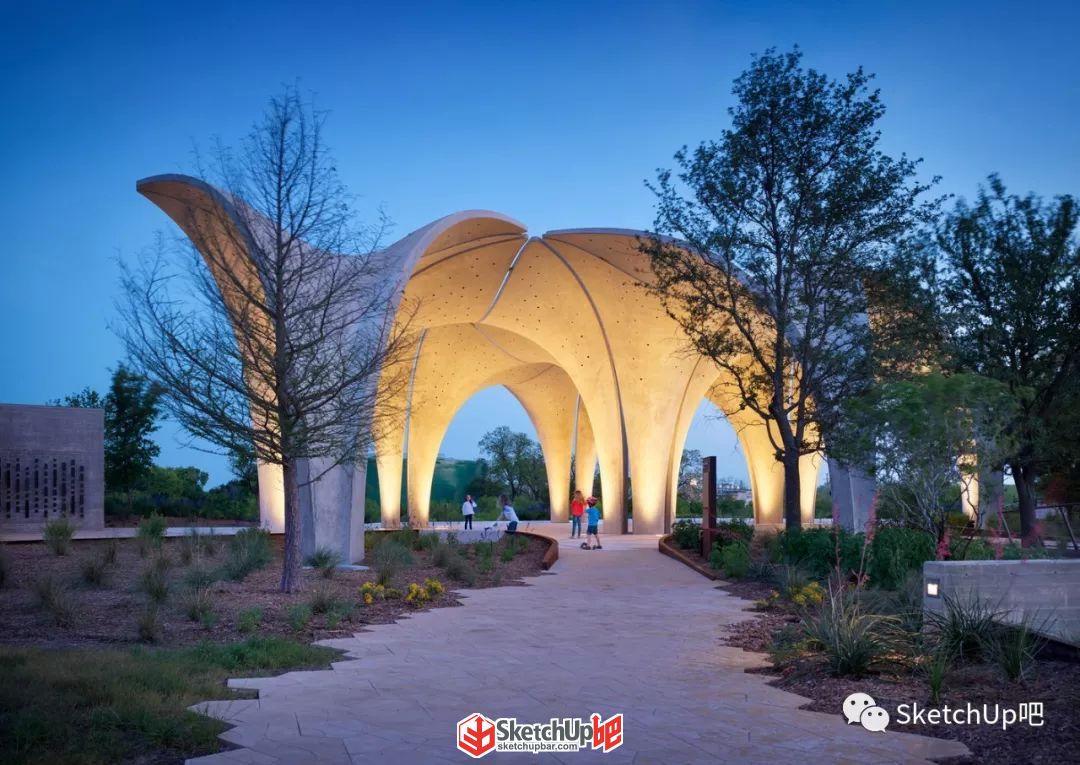

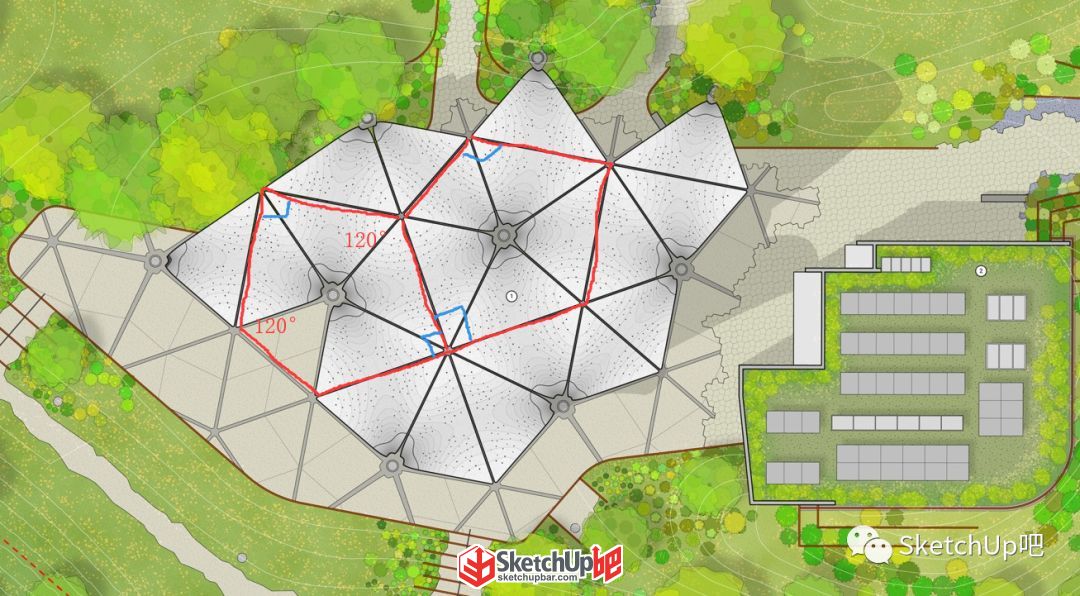

完整視頻 視頻錄制：SketchUp吧-瞬息千里 具體步驟 首先我們拿到圖片第一步還是對圖片進行分析：可以看出亭子是由一個五邊形經過旋轉、復制等操作等完成的，規律還是很好分析出來的。

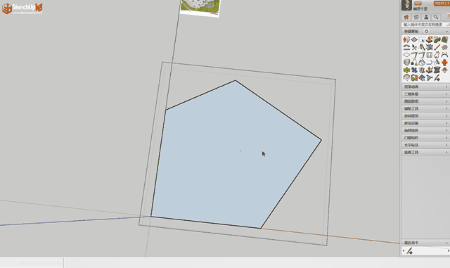

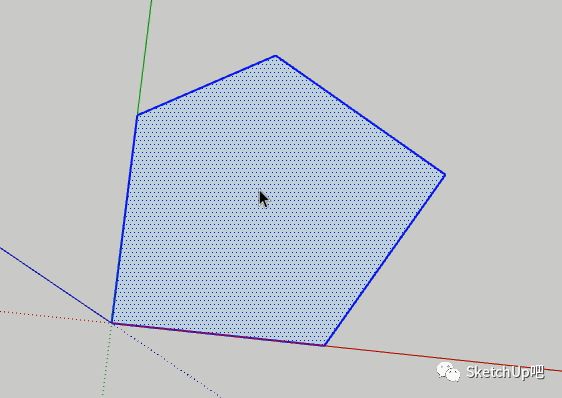

1、根據分析繪制出五邊形，并將其創建為群組。

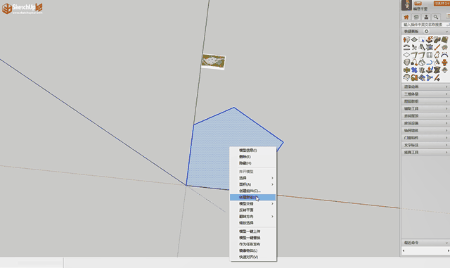

2、使用插件：標組或組件中心（SUAPP編號162）將五邊形的中心找到。
3、將每一個頂點與中心點相連。

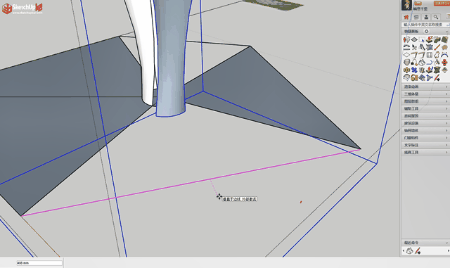

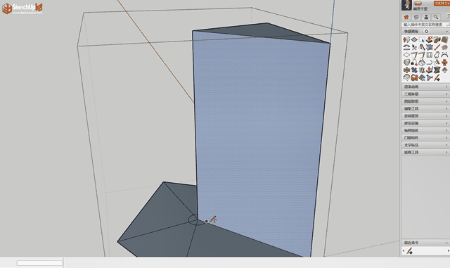

4、把劃分出來的三角形推拉到合適高度，以中心畫一個圓，然后使用圓弧工具在推拉的面上畫出弧形。

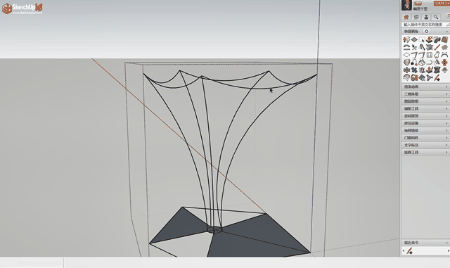

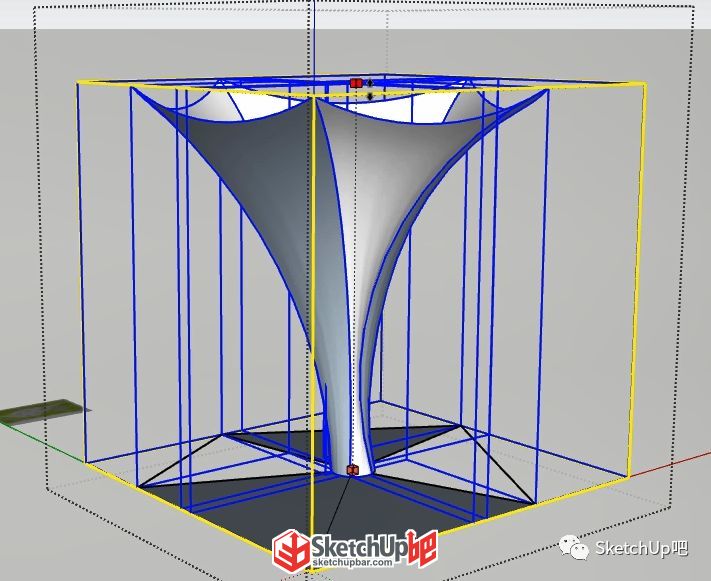

5、將多余的線面刪除，依次使用輪廓放樣（SUAPP編號427）進行封面處理。

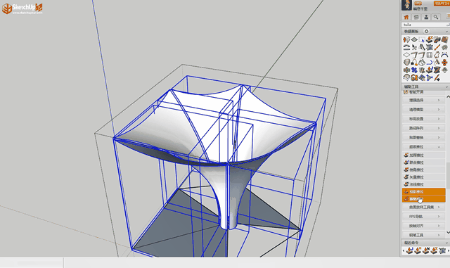

6、全選生成的曲面使用縮放工具進行細微調整。
7、將所有的曲面向外移動合適距離，制作出間隙。

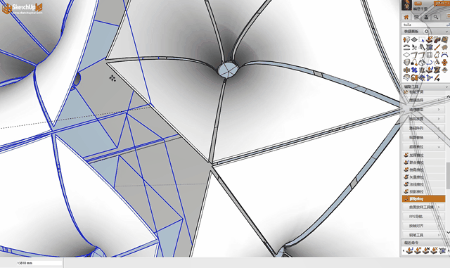

8、使用超級推拉（SUAPP編號94）將曲面添加一個厚度。這樣一組亭子就做好了。

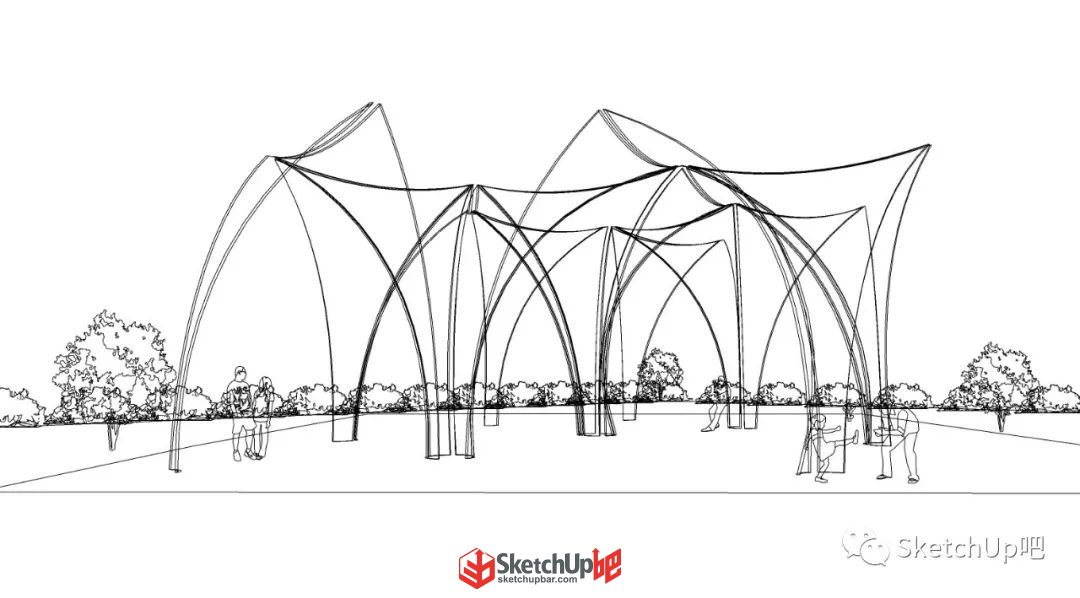

9、通過旋轉、復制等方法將整個休息亭的部件繪制出來。然后刪除多余的部分就完成了休息亭的繪制。

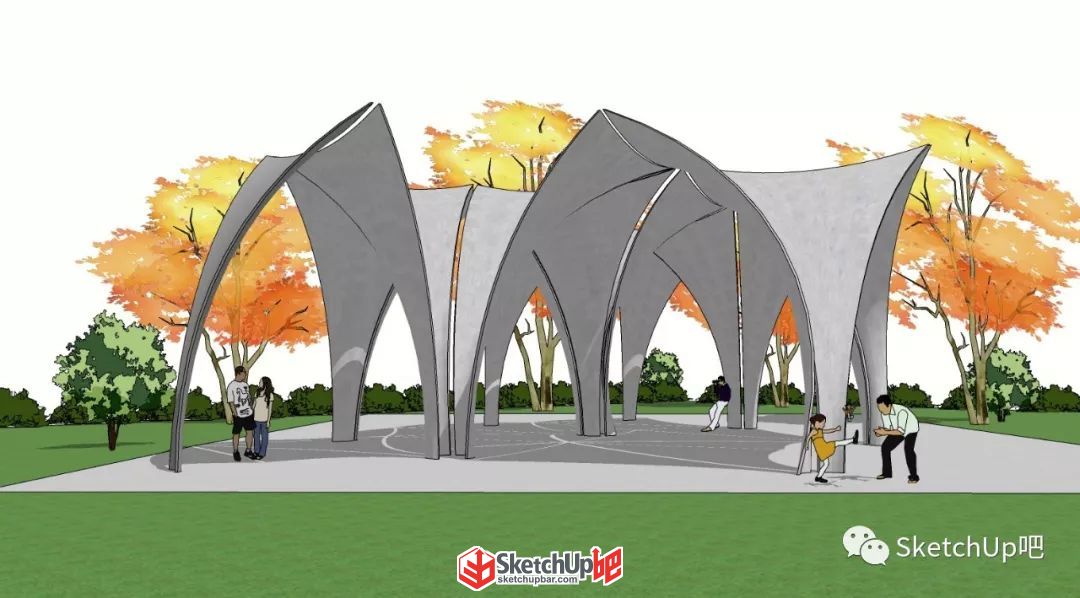

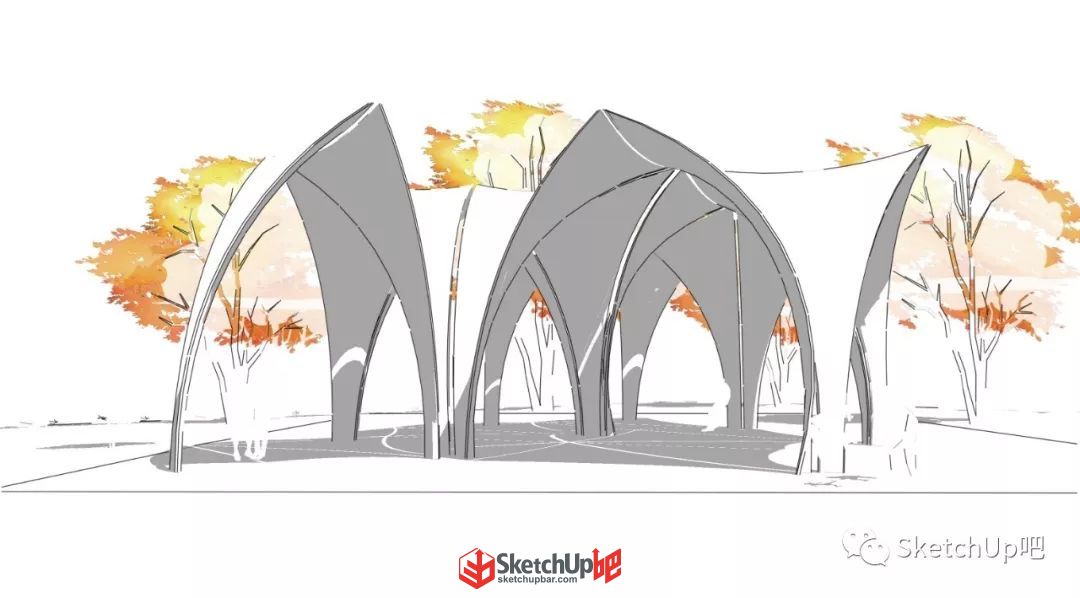

10、最后添加一個材質就可以渲染出圖了，是不是很簡單呢？這個可真的就是腦子會手也會的教程喲
