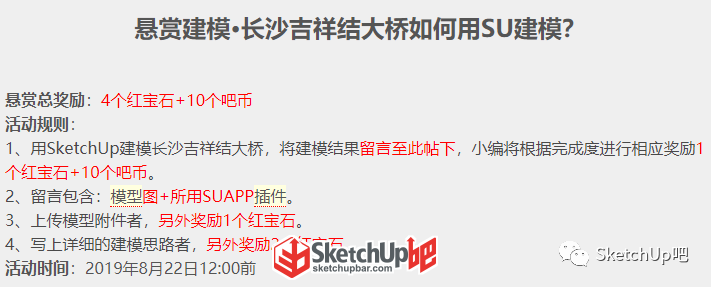

好了回歸正題 今天我是帶著任務來的 還記得上周發布的懸賞建模嗎↓↓↓

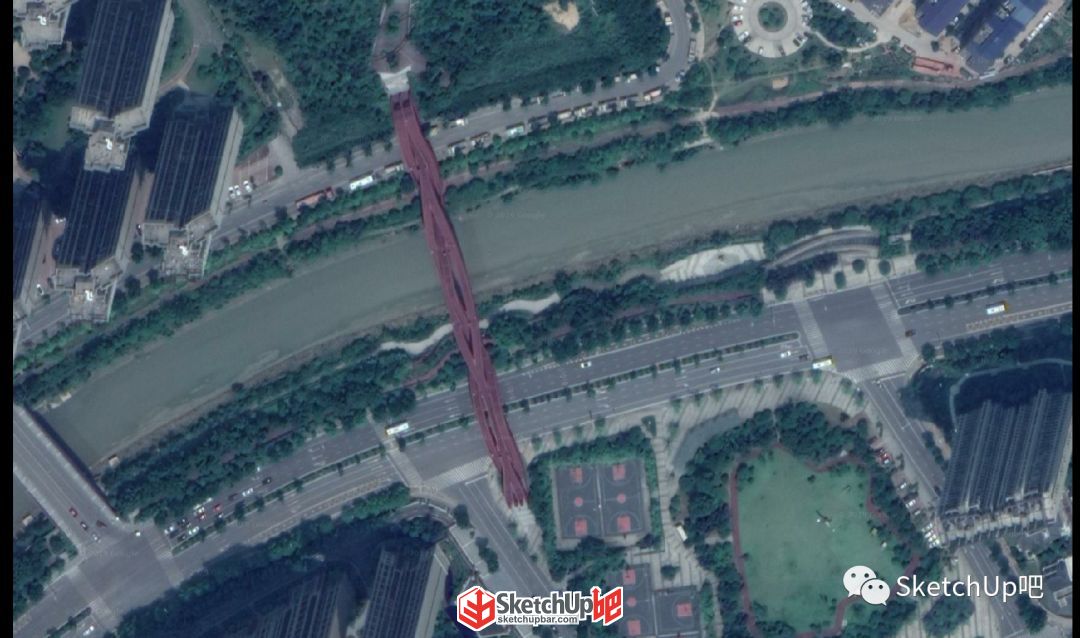

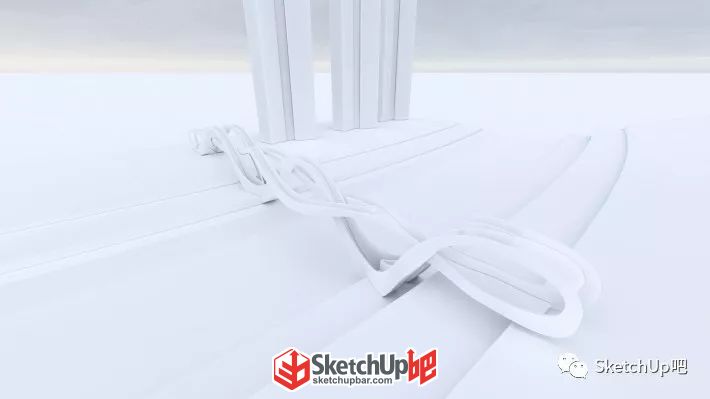

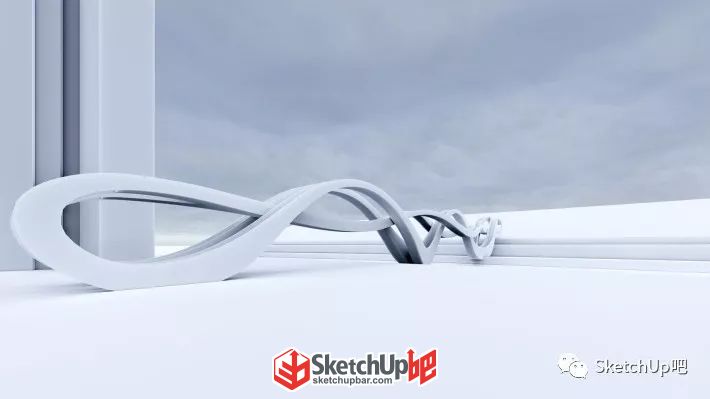

你們的小吧“出車禍”了 看著他苦苦哀求的份上 我才答應頂替他來寫這期文章呢 關于該橋 具體步驟 那這個模型怎么建呢？首先我們先觀察圖片，這里要吐槽下你們的傻屌小吧，圖片都沒有給齊。 1、Google地圖上已經能觀察到該橋，投影長度大概185米。按比例預估人行道寬度2.6米。

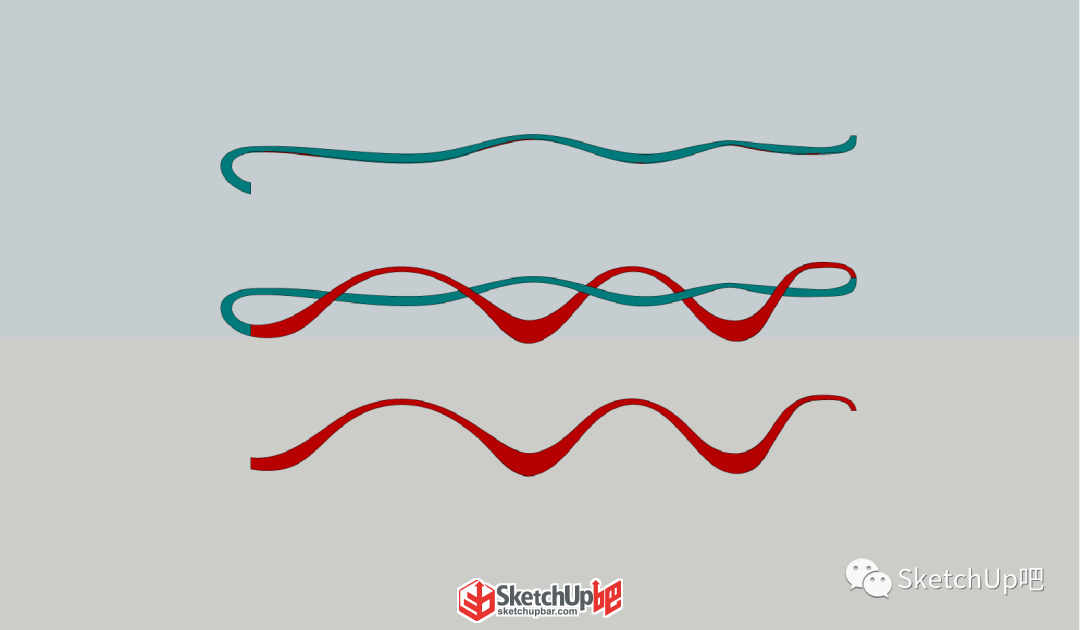

2、觀察橋的立面，可以拆分成大波和小波。用貝茲曲線（SUAPP編號96）勾出。

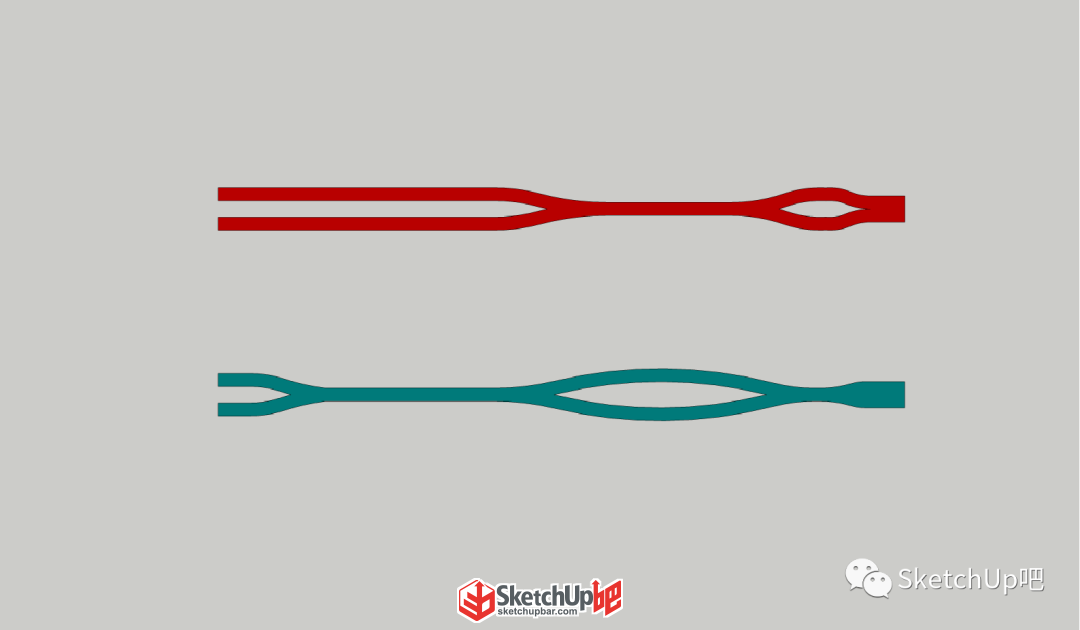

3、觀察橋的平面，注意大波和小波每個分合變換點的位置，避免后期拉出實體后碰撞。

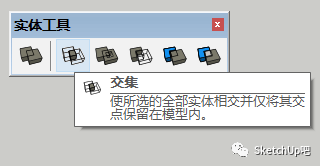

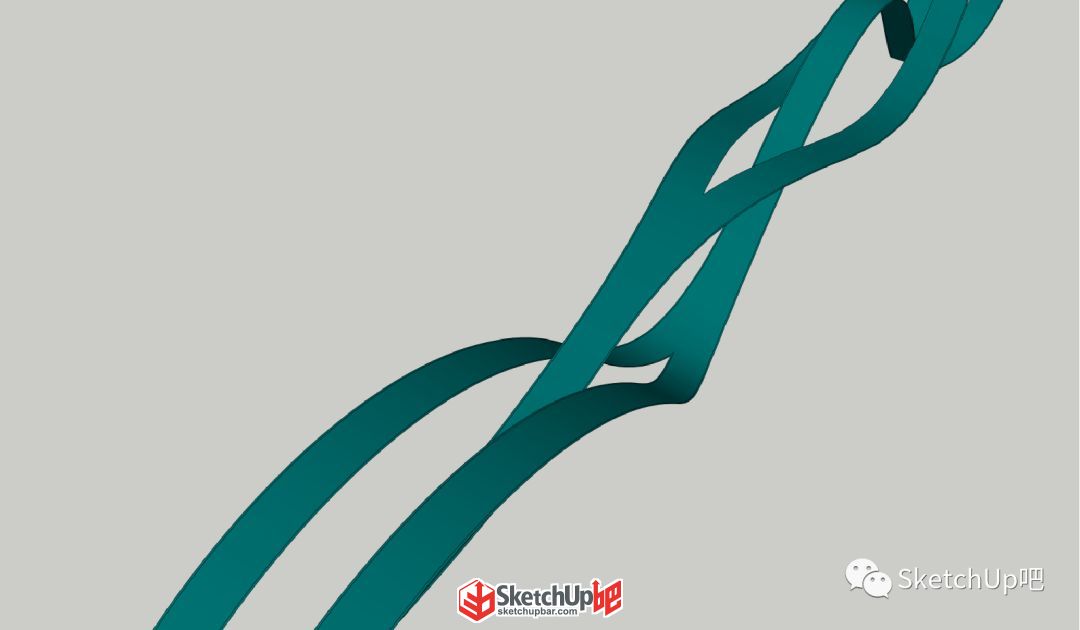

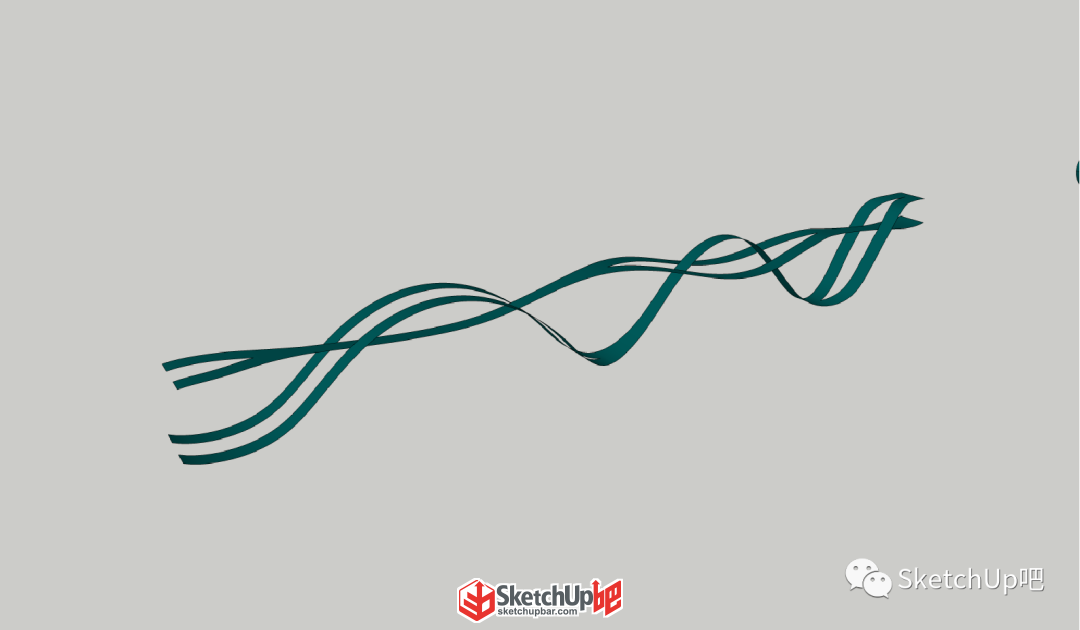

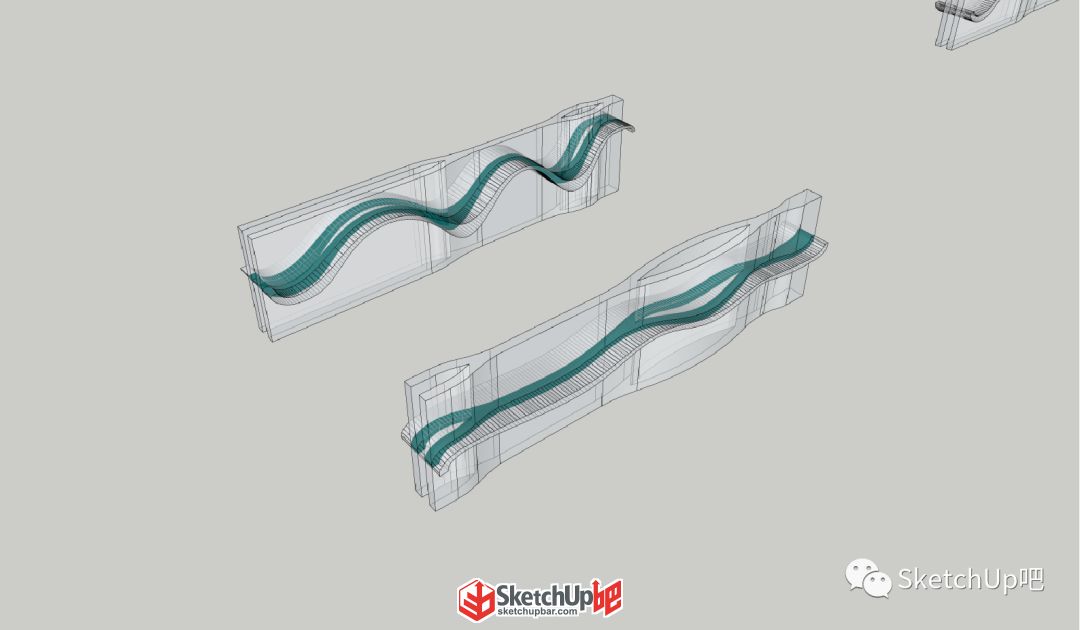

4、將平面和立面拉出實體，用實體工具求交集。得到橋主體部分（綠色）記得要柔化一下。

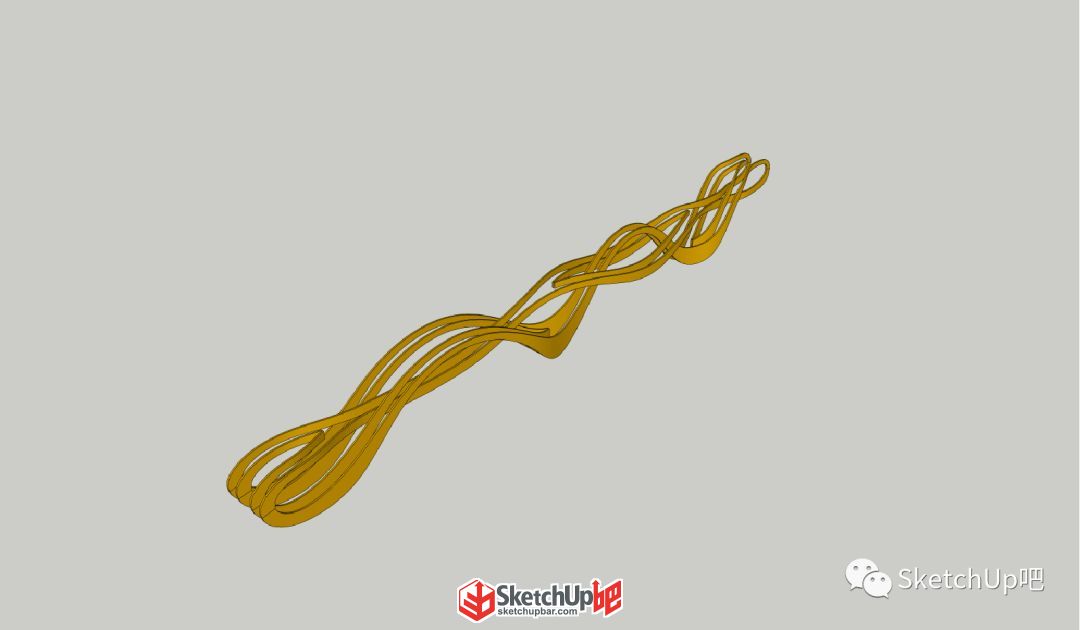

5、提取出剛剛建好主體的側面。鏡像一下，然后用超級推拉（SUAPP編號94）給出欄板厚度。這里大概給了300mm，別問這個數據哪里來的，我自己想的。
6、提取出大波浪、小波浪的底面，用表面偏移（SUAPP編號432）偏移100，避免和欄板重面影響后面效果。
7、觀察橋底面的布局，切掉不需要的部分，使用超級推拉，給地面加厚度。

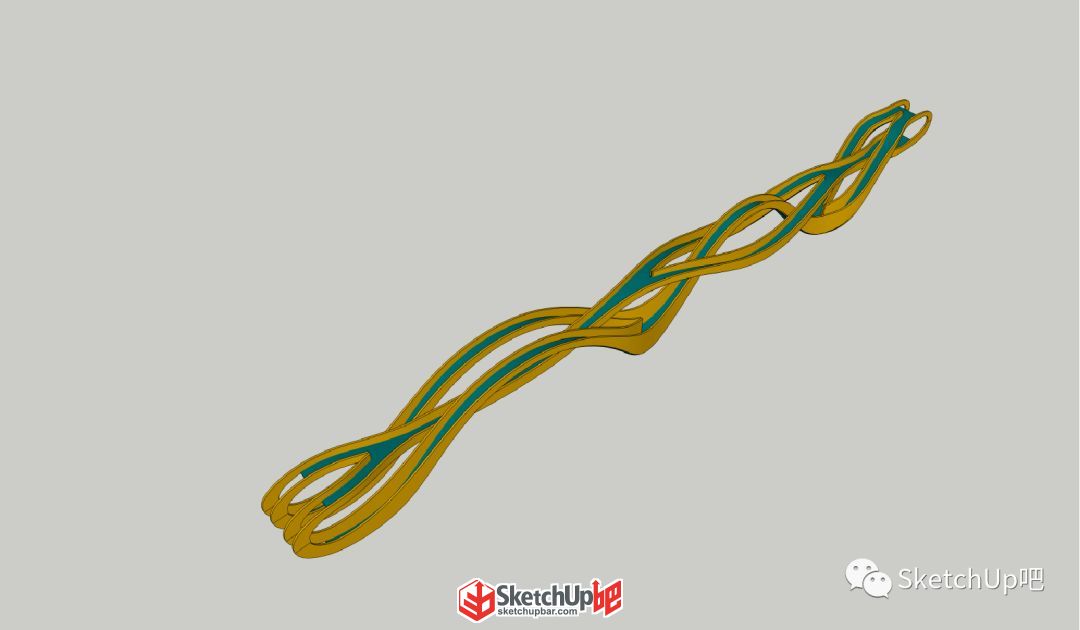

8、最后將欄板和地面合在一起。剩下的就只是細化的工作了。由于所有組件都是實體，波浪之間的開孔可以借助實體工具來開孔，十分方便。踏步也可以在cad里面排出斷面，導入SU做成實體，用實體工具剪切后實現。
