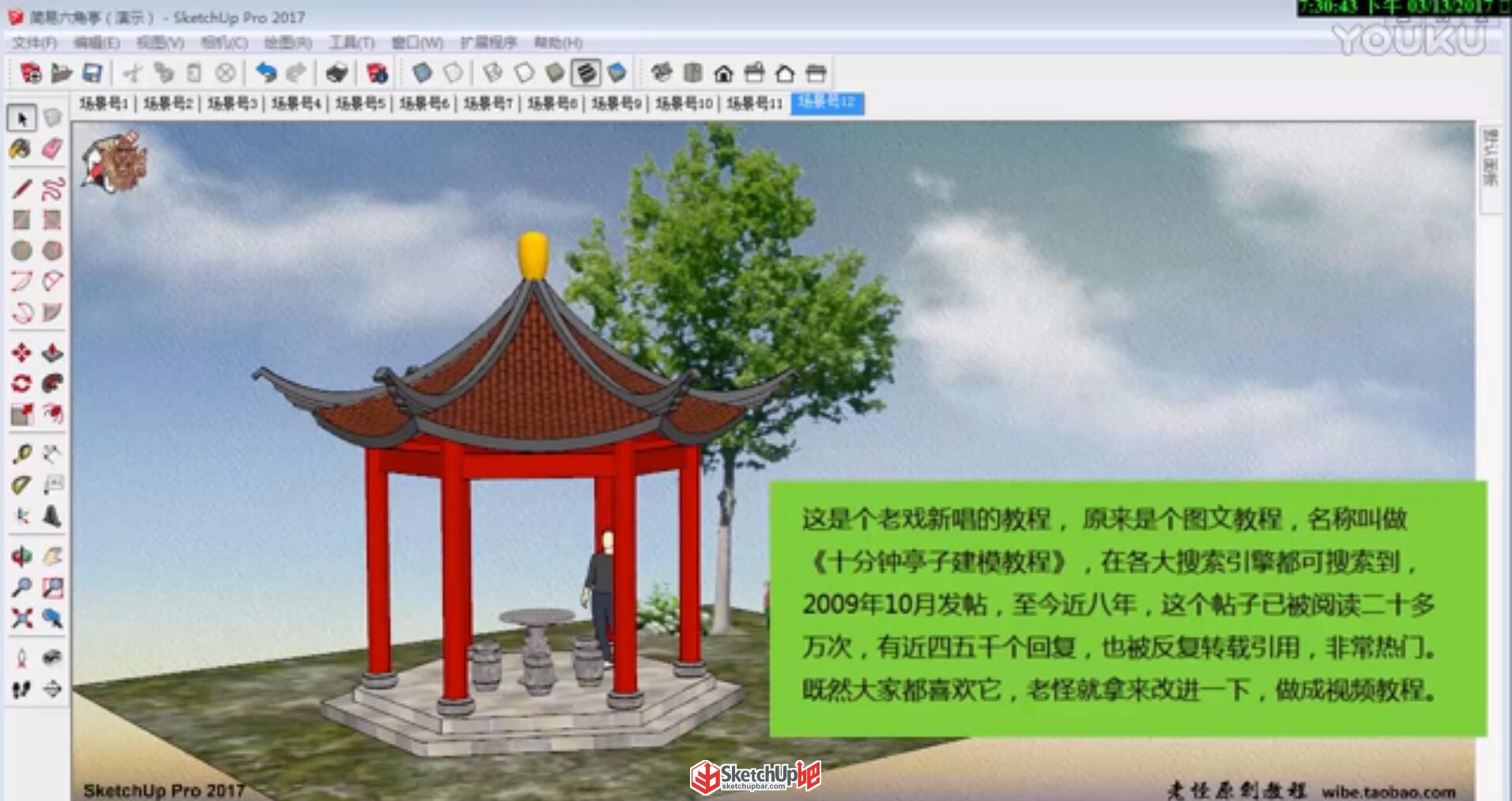

文：SU老怪㊣ 本文發布于微信公眾號SketchUpBar 鏈接：https://mp.weixin.qq.com SU老怪㊣是“SketchUp吧”優秀的超級版主之一，特約教程專輯撰寫者之一。他的教程以圖文并茂及其他的寓教于樂方式，將SketchUp中的各種技術問題淺顯易懂地傳授給他人。 SU老怪㊣是國內不可多得的SketchUp科普作者，無數吧友得益于他的教程，使自己的技術水平踏上新的高度！一切貴在堅持，SU老怪㊣誨人不倦的精神深深打動著每一位學習者，也以其長期堅持撰寫精品教程的毅力感染著每一位吧友。 教程背景 “這是個老戲新唱的教程，原來是個圖文教程，名稱叫做《十分鐘亭子建模教程》，在各大搜索引擎都可搜索到，2009年10月發帖，至今近八年，這個帖子已被閱讀二十多萬次，有四五千個回復，也被反復轉載引用，非常熱門。既然大家都喜歡它，老怪就拿來改進一下，做成視頻教程。 只要掌握了SketchUp基本工具的使用和基本技法，誰都做得出來。亭子建模，多數用于景觀設計，只求形似而不求細節，這個方法正好符合要求。” 需要指出：如果你是研究古建筑，或者有嚴格結構要求的人士，這個視頻里介紹的方法不適合你使用。

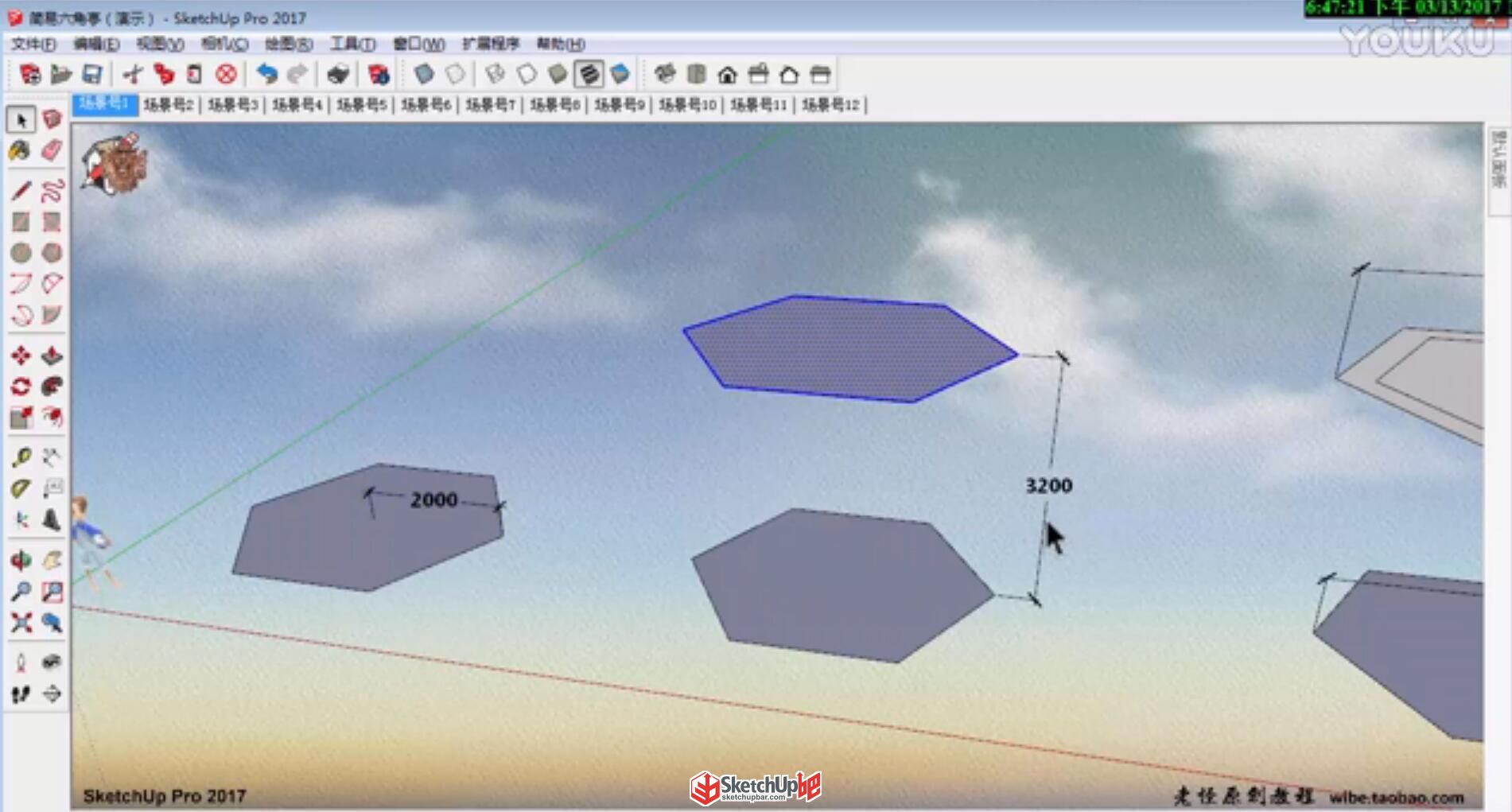

下文中的教程步驟根據視頻截圖而來： 【01】畫出亭子臺階輪廓，在地面上用多邊形工具畫出六邊形，半徑為2000mm，沿著藍軸向上復制六邊形，距離3200mm。

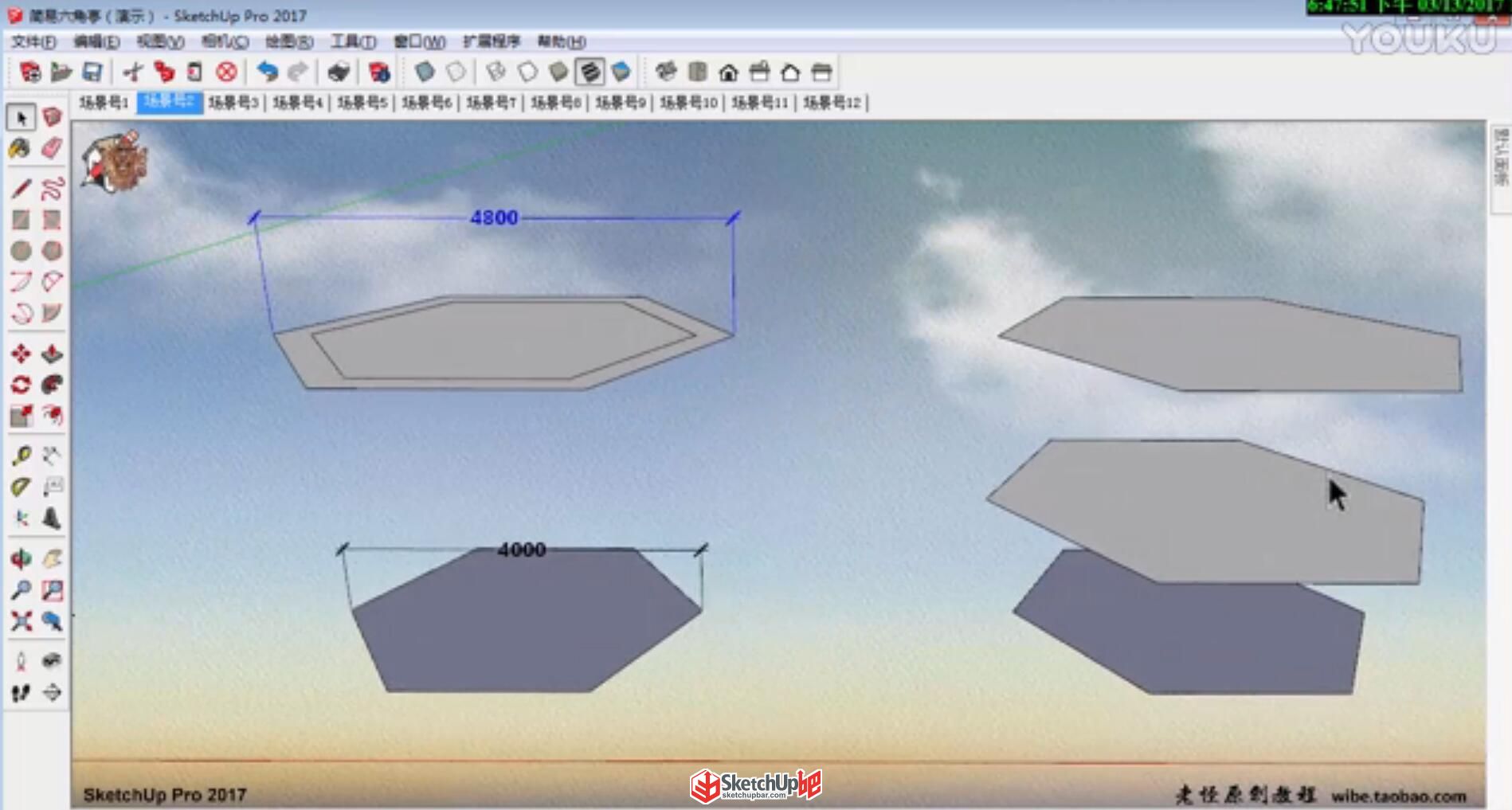

【02】選中上面的六邊形，用縮放工具放大20%。

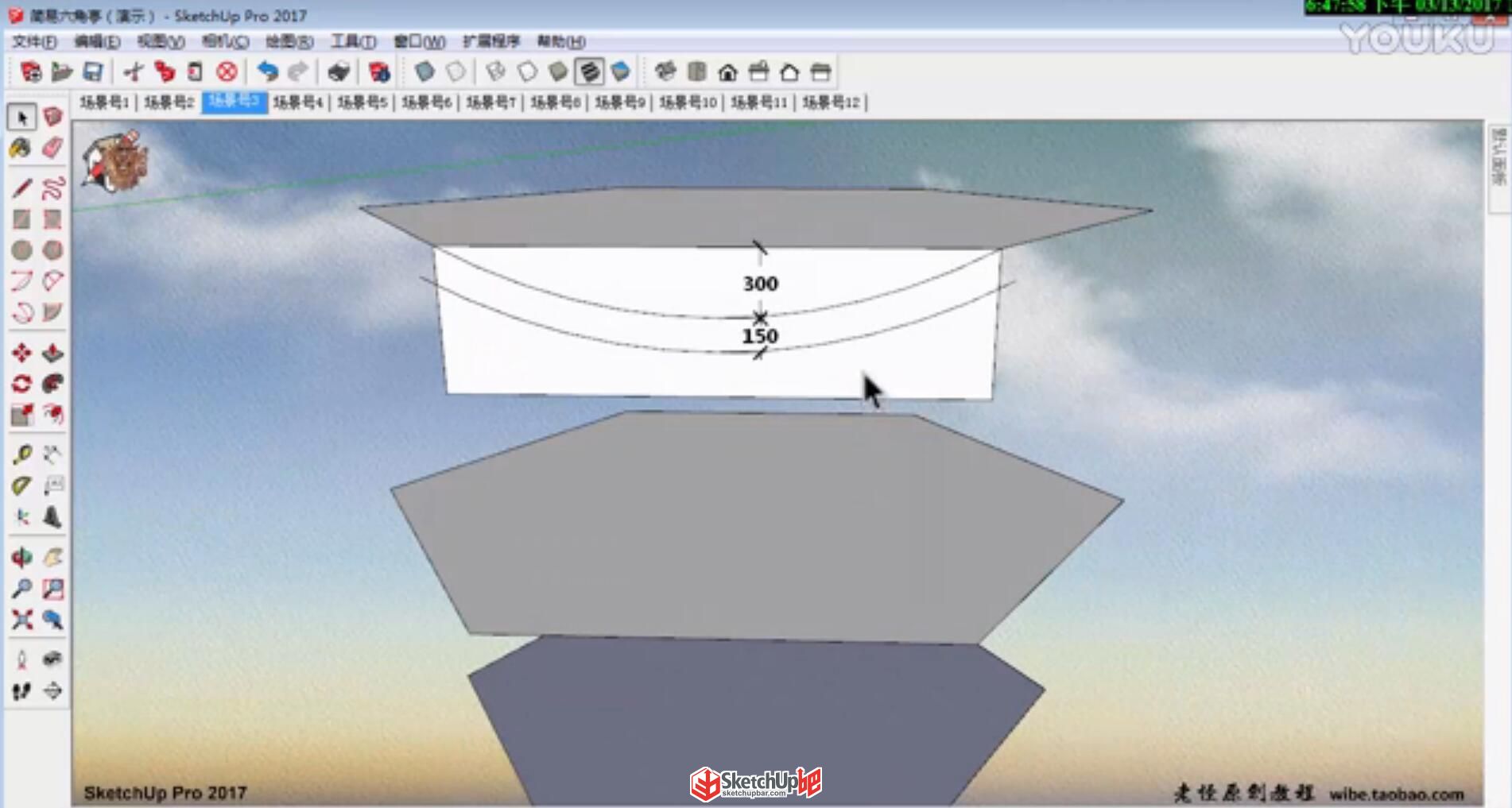

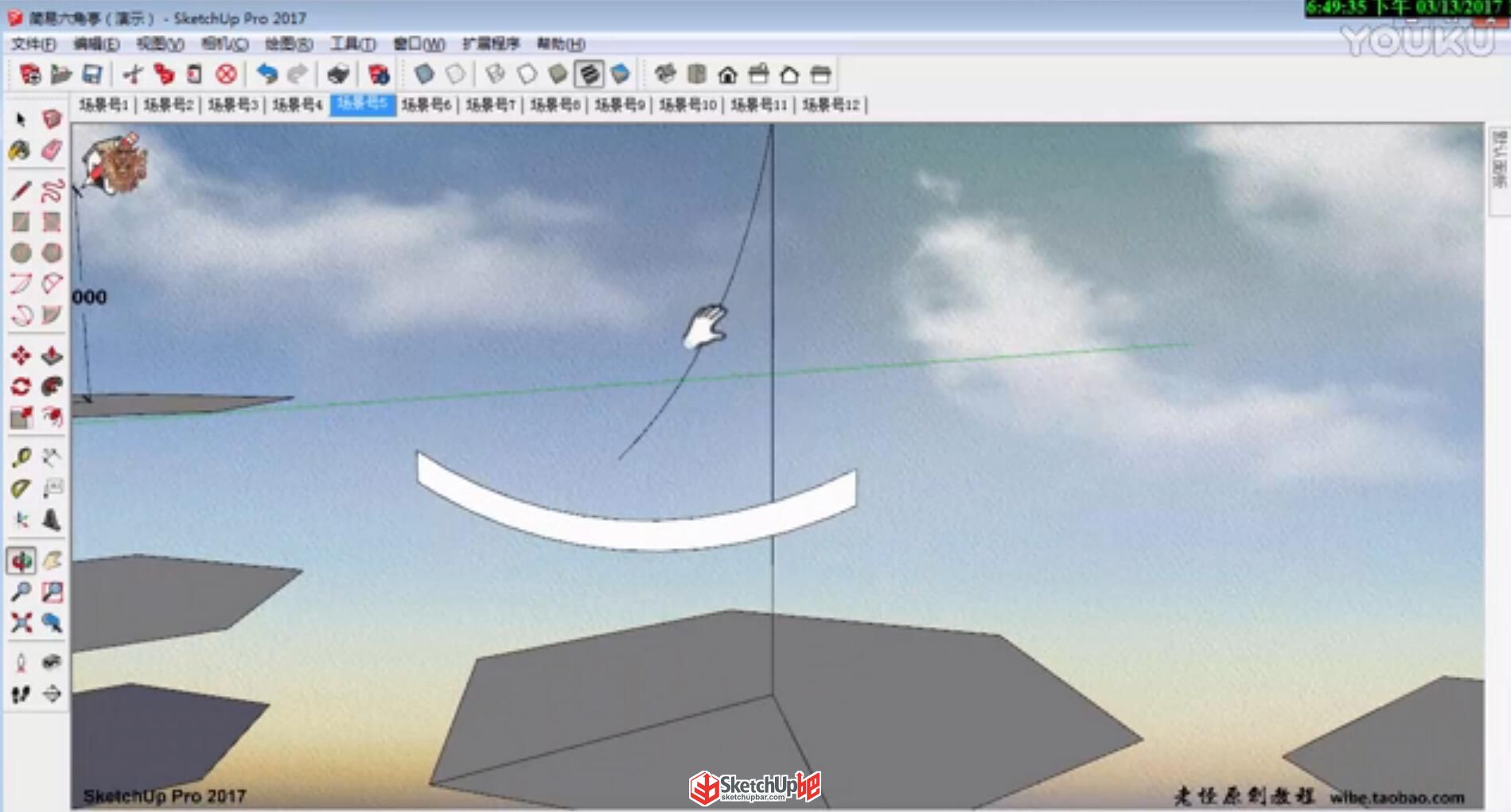

【03】在上面六邊形上畫出輔助面，用圓弧工具在輔助面上畫圓弧，弦高300mm，這條圓弧決定了亭子頂部水平方向的造型。然后用偏移工具向下偏移150mm，兩條圓弧的距離就是屋面的厚度。

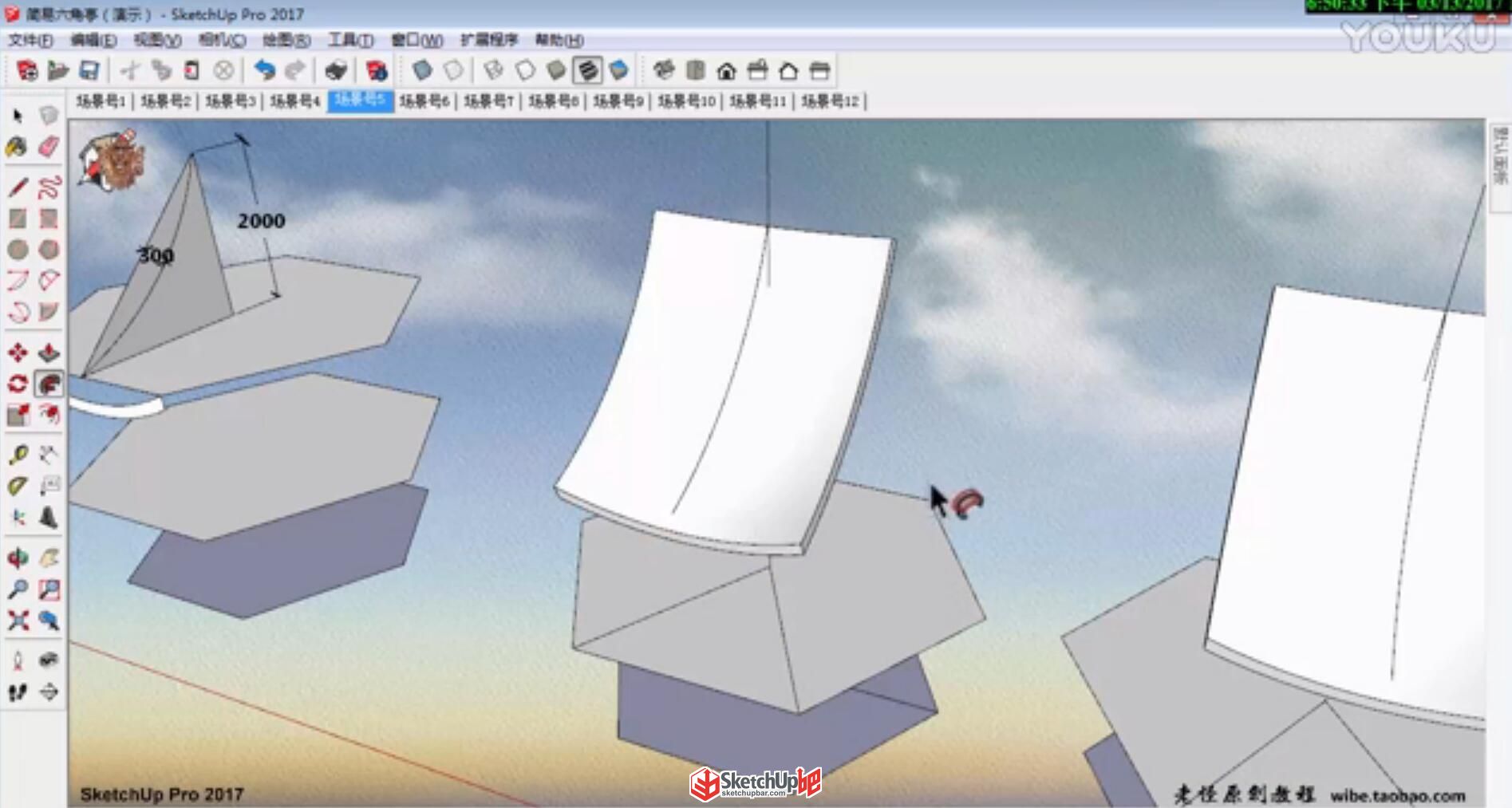

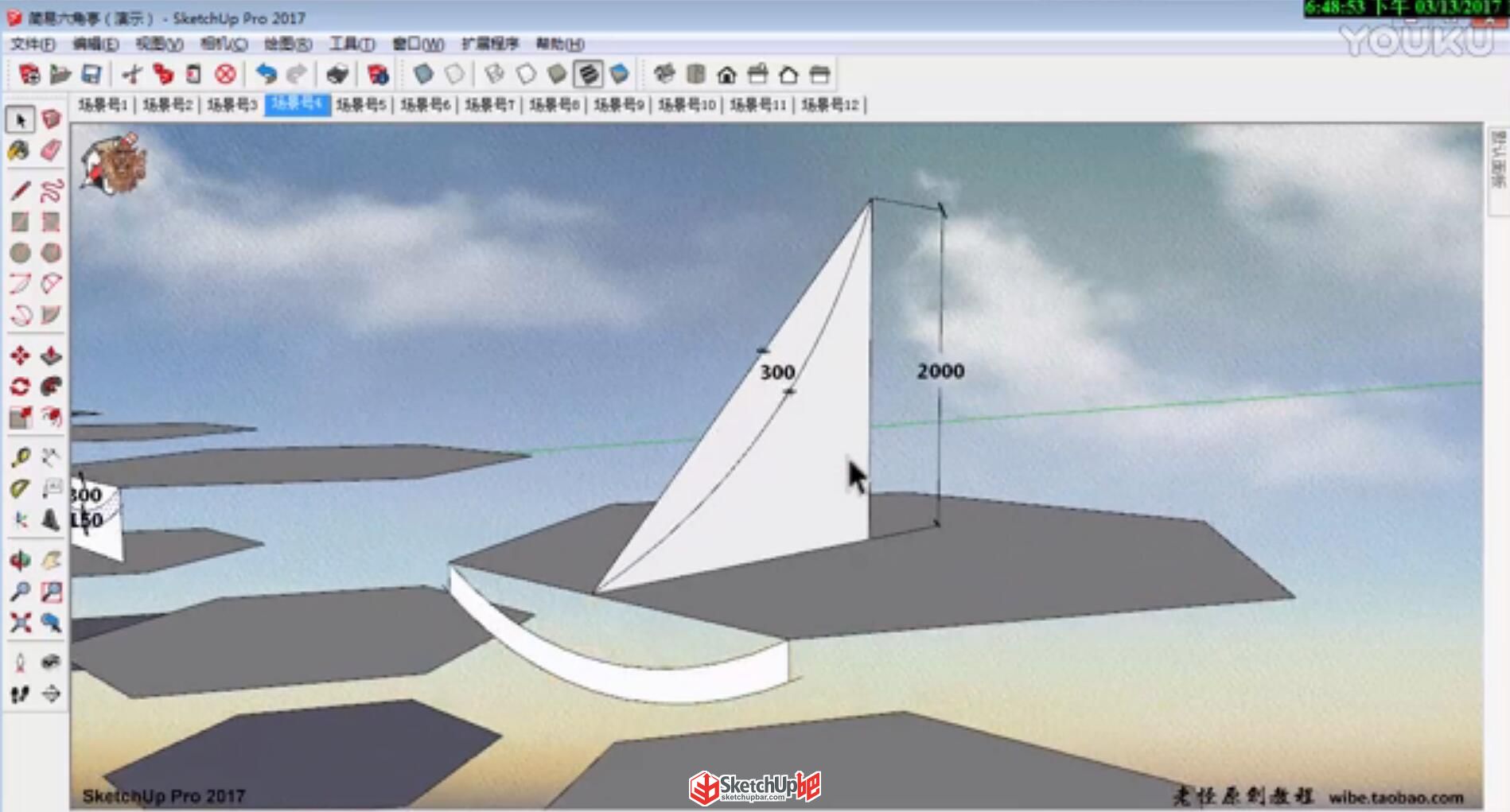

【04】畫出垂直方向的輔助線后，再畫出垂直方向的輔助面，高度2000mm，在輔助面上畫圓弧，弦高300mm，這條圓弧決定了亭子頂部另外一個方向的造型。
【05】刪除所有多余的廢線、廢面，只留下一個路徑和放樣用的截面，中心線要留下。用直線工具在備用的六邊形上連接兩個角，形成一個三角形。

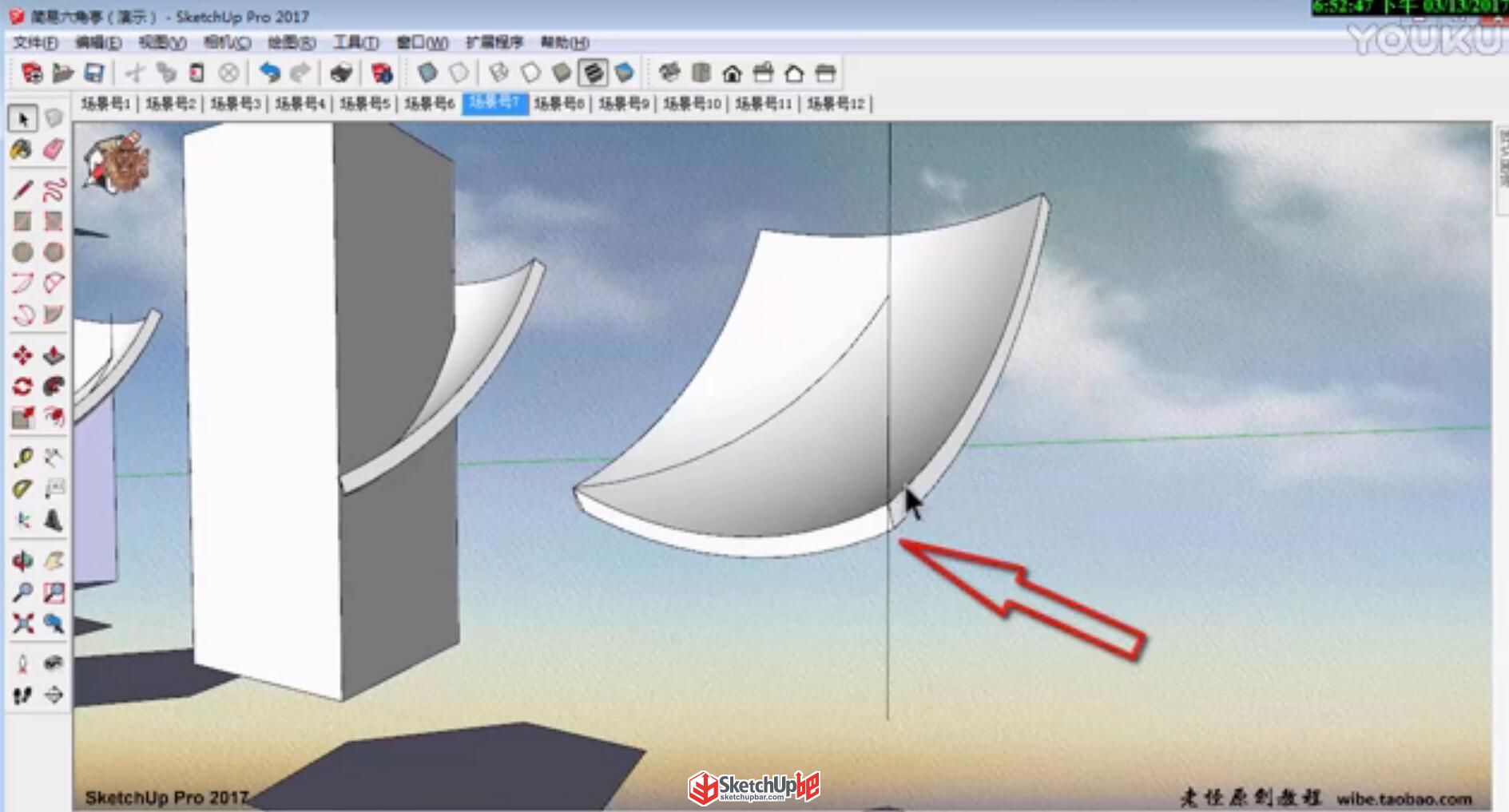

【06】選中放樣路徑后，用路徑跟隨工具點擊一下，形成一個屋頂用的曲面。

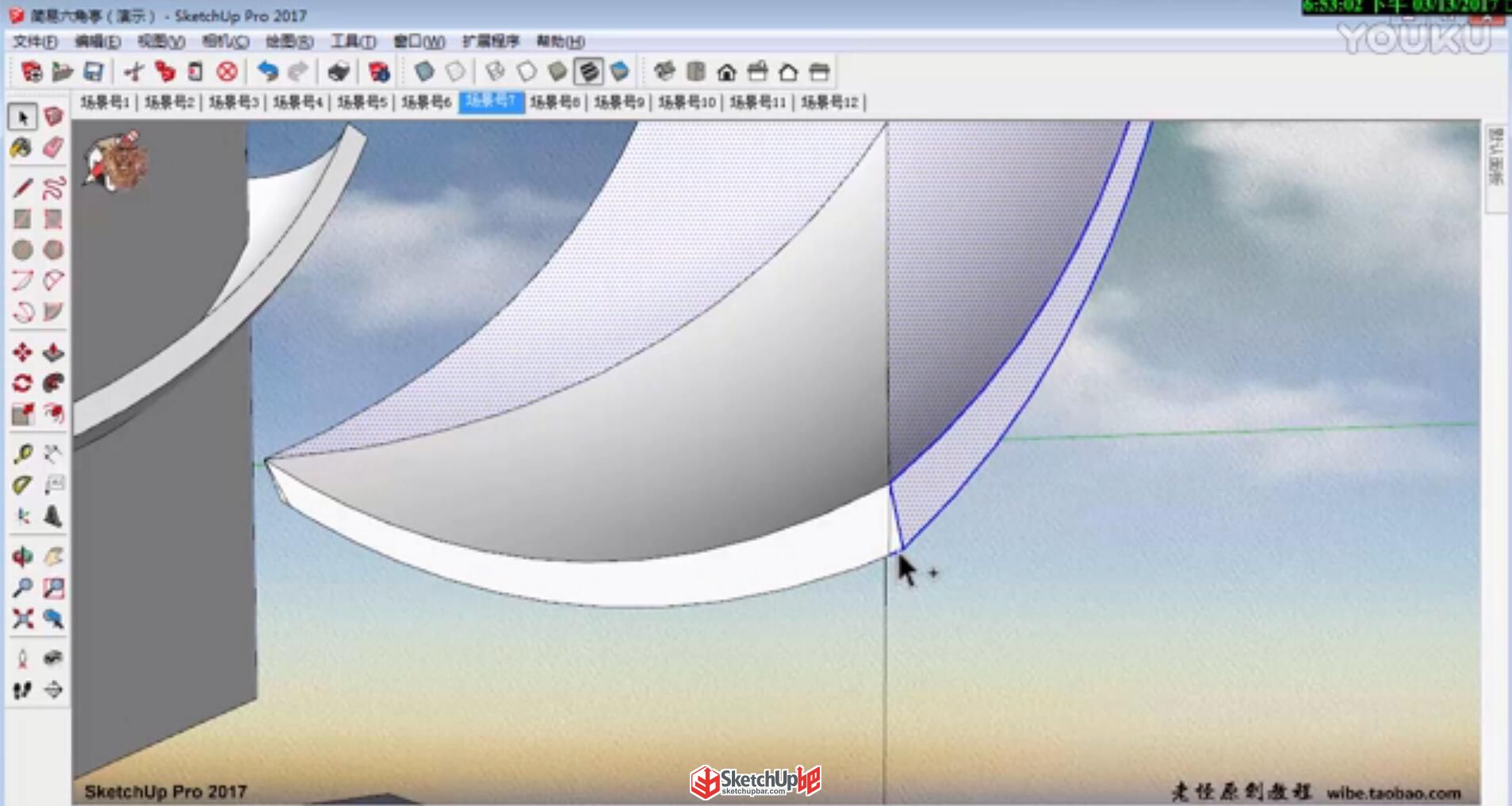

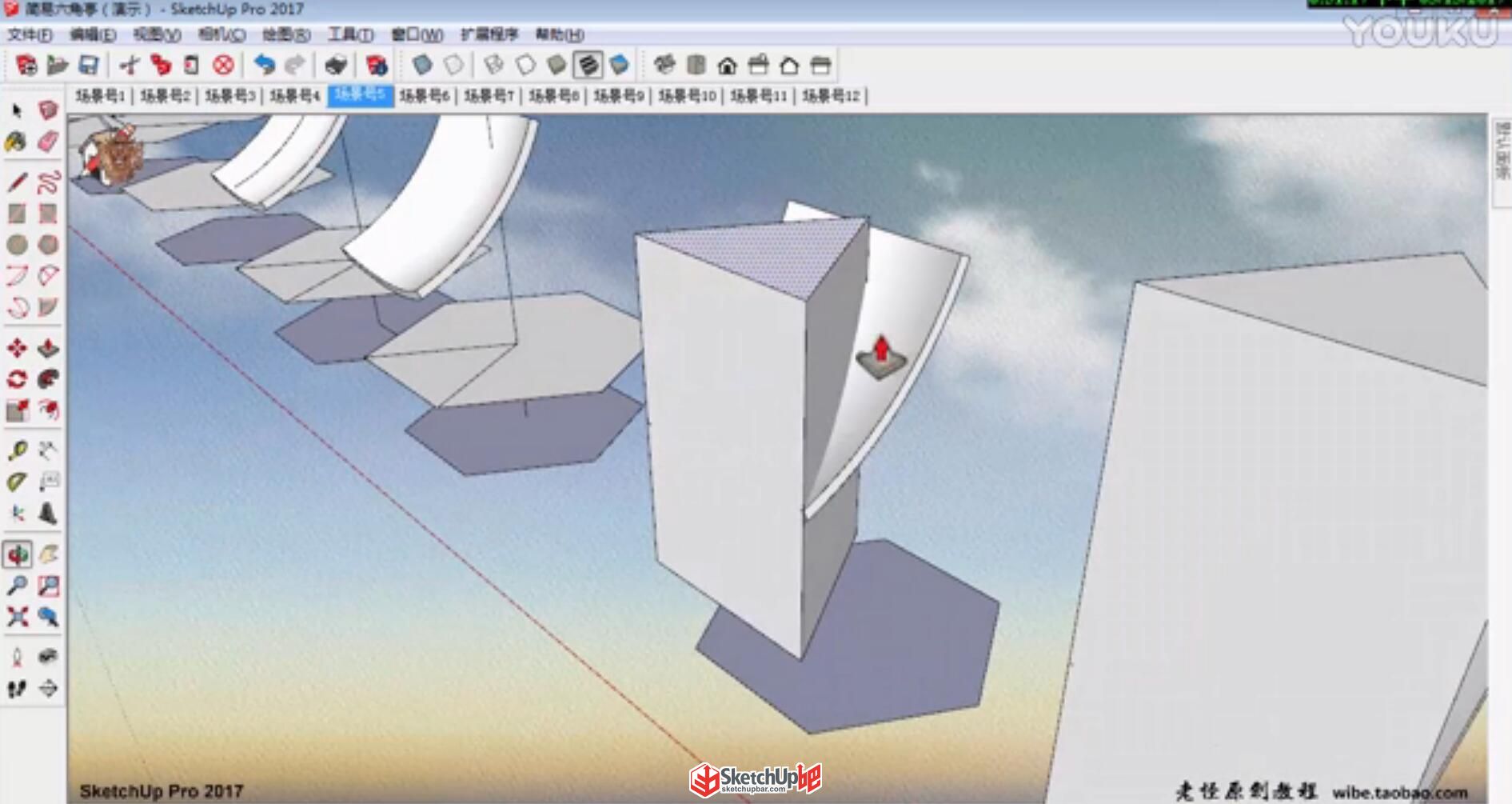

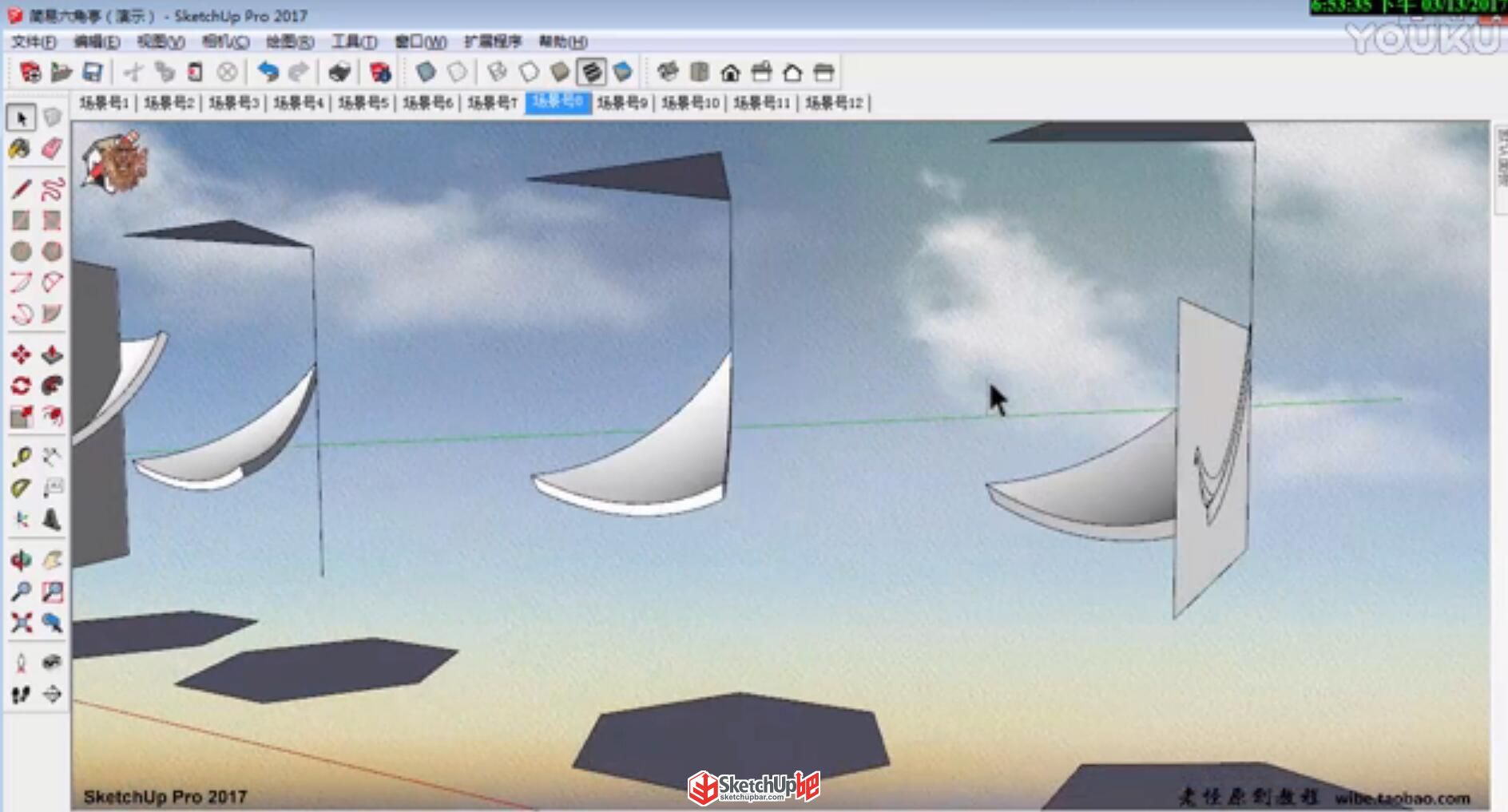

【07】需要在這個曲面上切割出有用的部分。需要用到這個三角形，和模型交錯的技巧。用推拉工具推拉三角形，使三角形的兩個立面能完整切割出頂部的曲面。

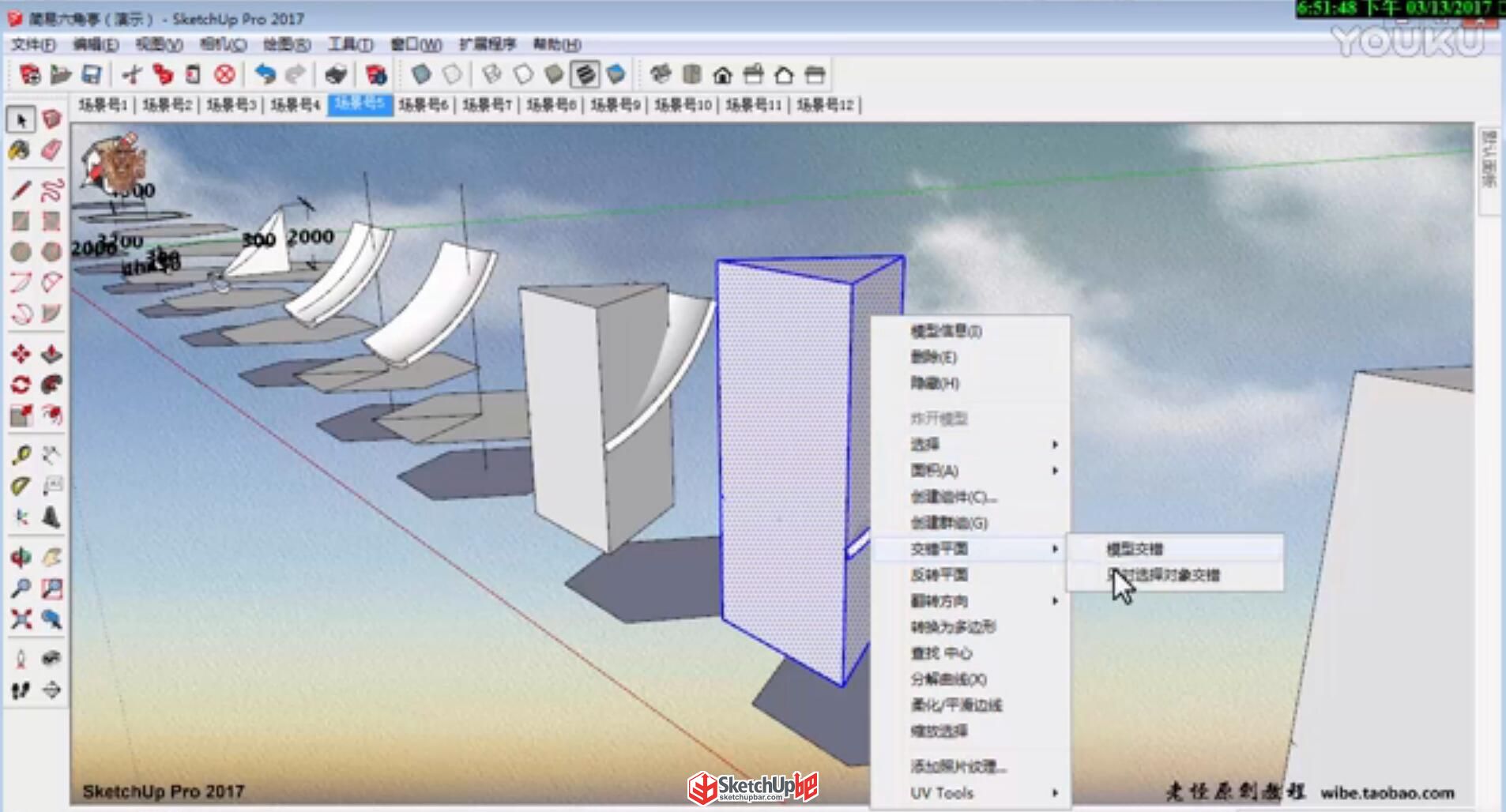

【08】選擇模型，右鍵“選擇對象交錯”，清理多余線面。

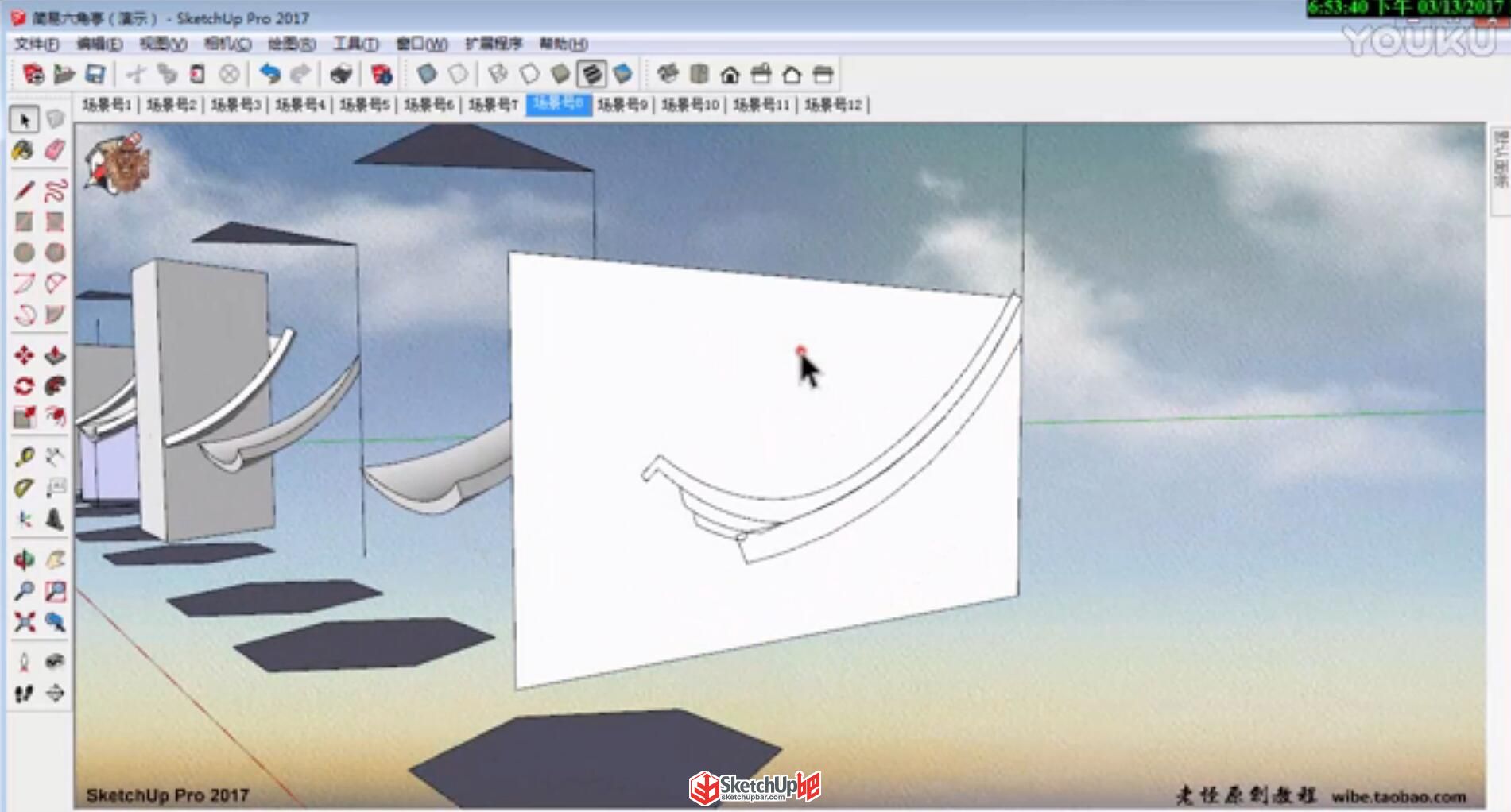

【09】接著要在一個角上做出垂脊的部分，首先創建一個垂脊的截面，（為了方便做圖，可以把所有模型旋轉30°，方便捕捉了坐標軸。）在截面上畫出垂脊的輪廓，南北亭子風格不同，這一組輪廓線非常重要，會影響整個亭子的風格?，F(xiàn)在你看到的這組輪廓是經過簡化的。

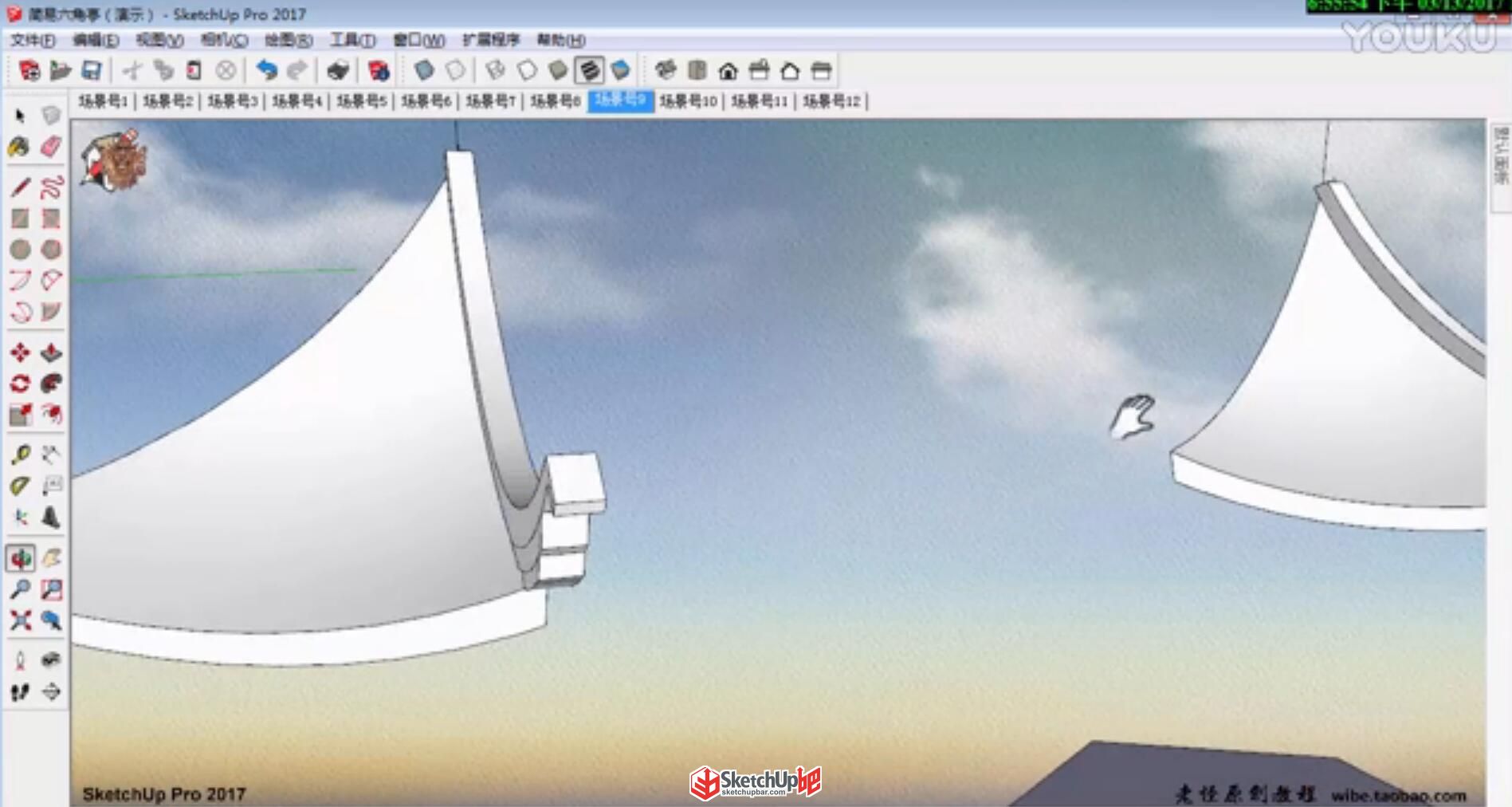

【10】清理多余線面，用推拉工具拉出垂脊，要往左右兩邊拉出同樣距離。如有需要，還可在垂脊端部做出裝飾物。

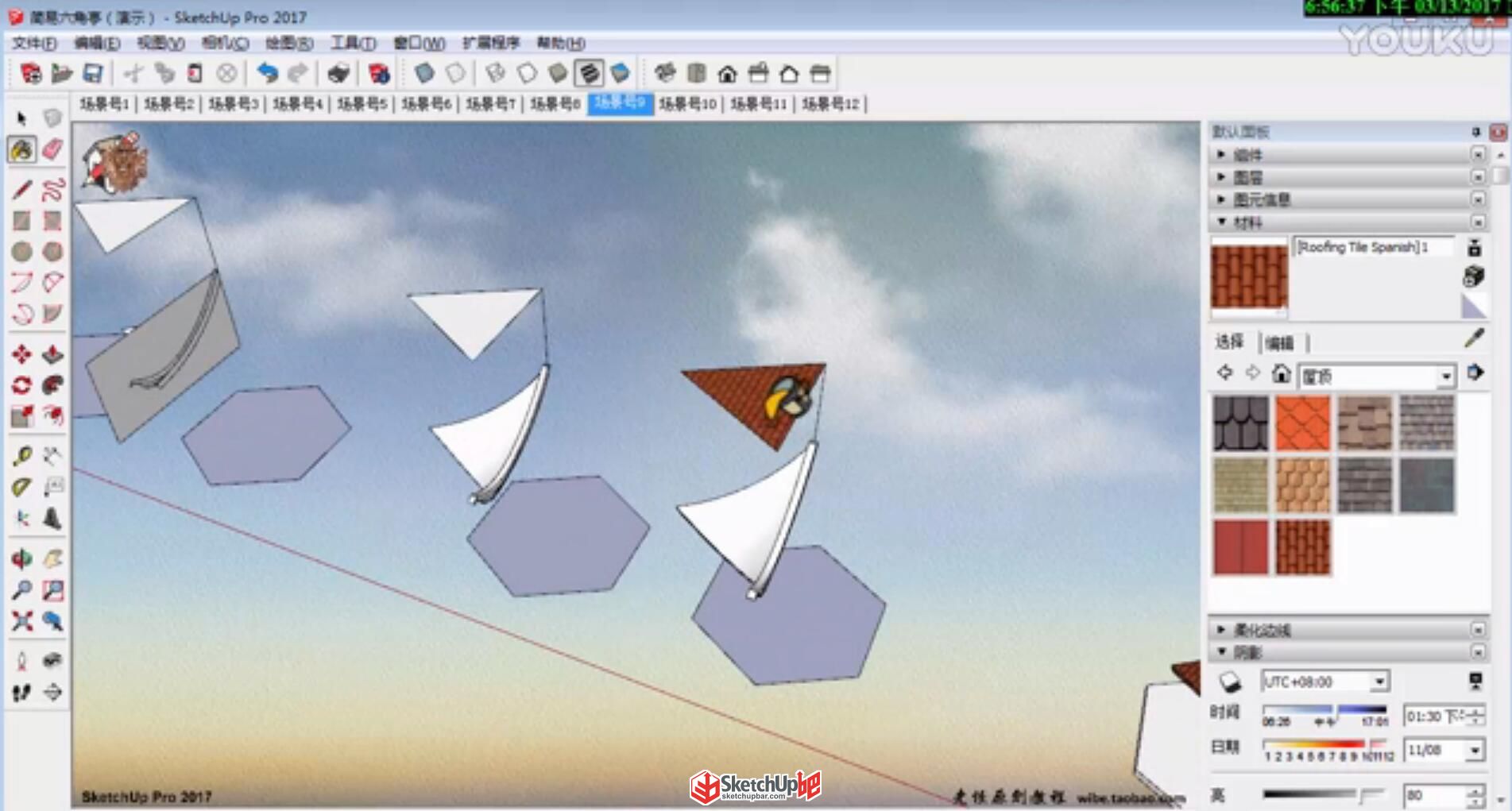

【11】調用材質面板，找到瓦片材質賦予頂部的三角形上。

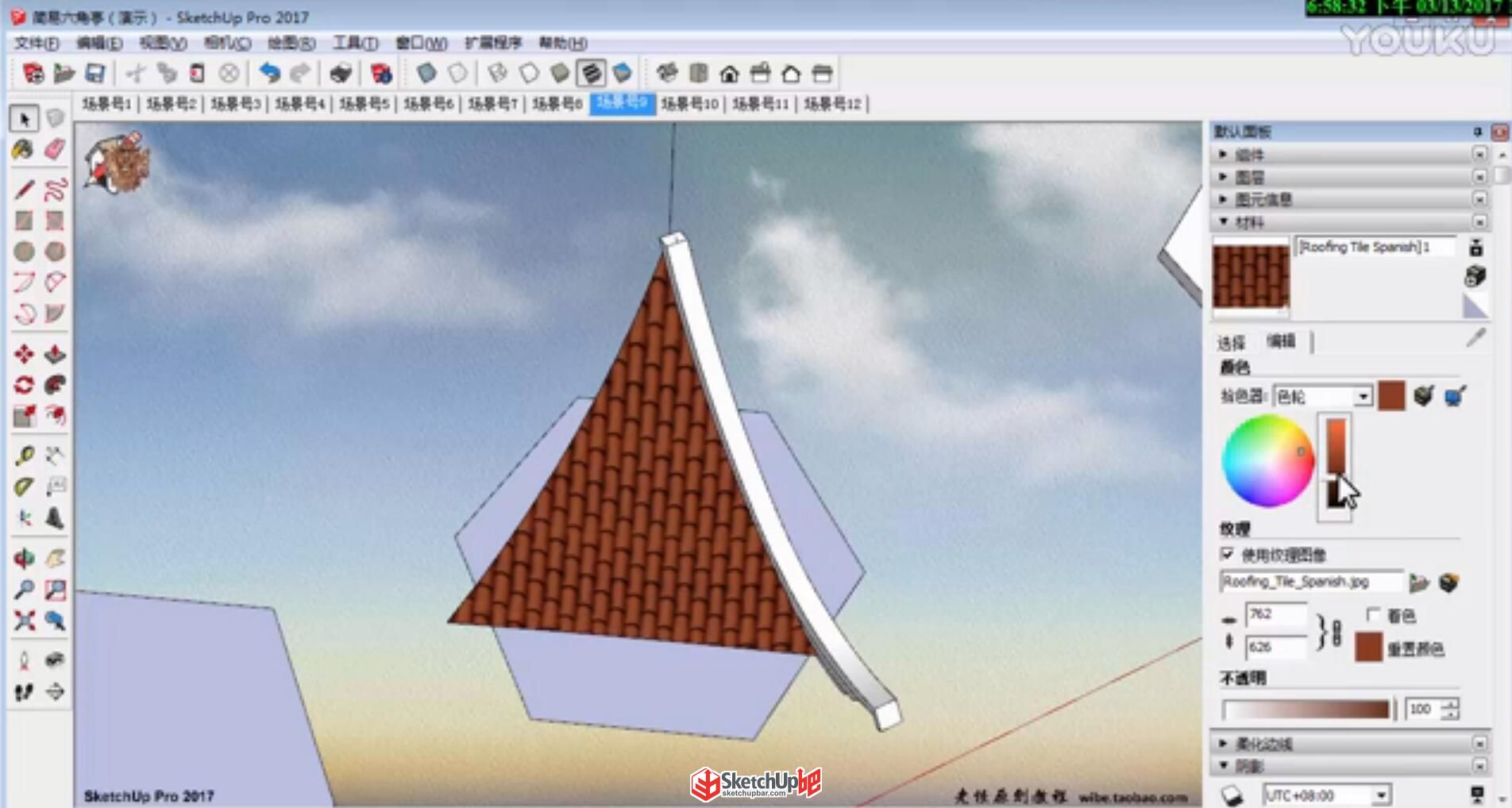

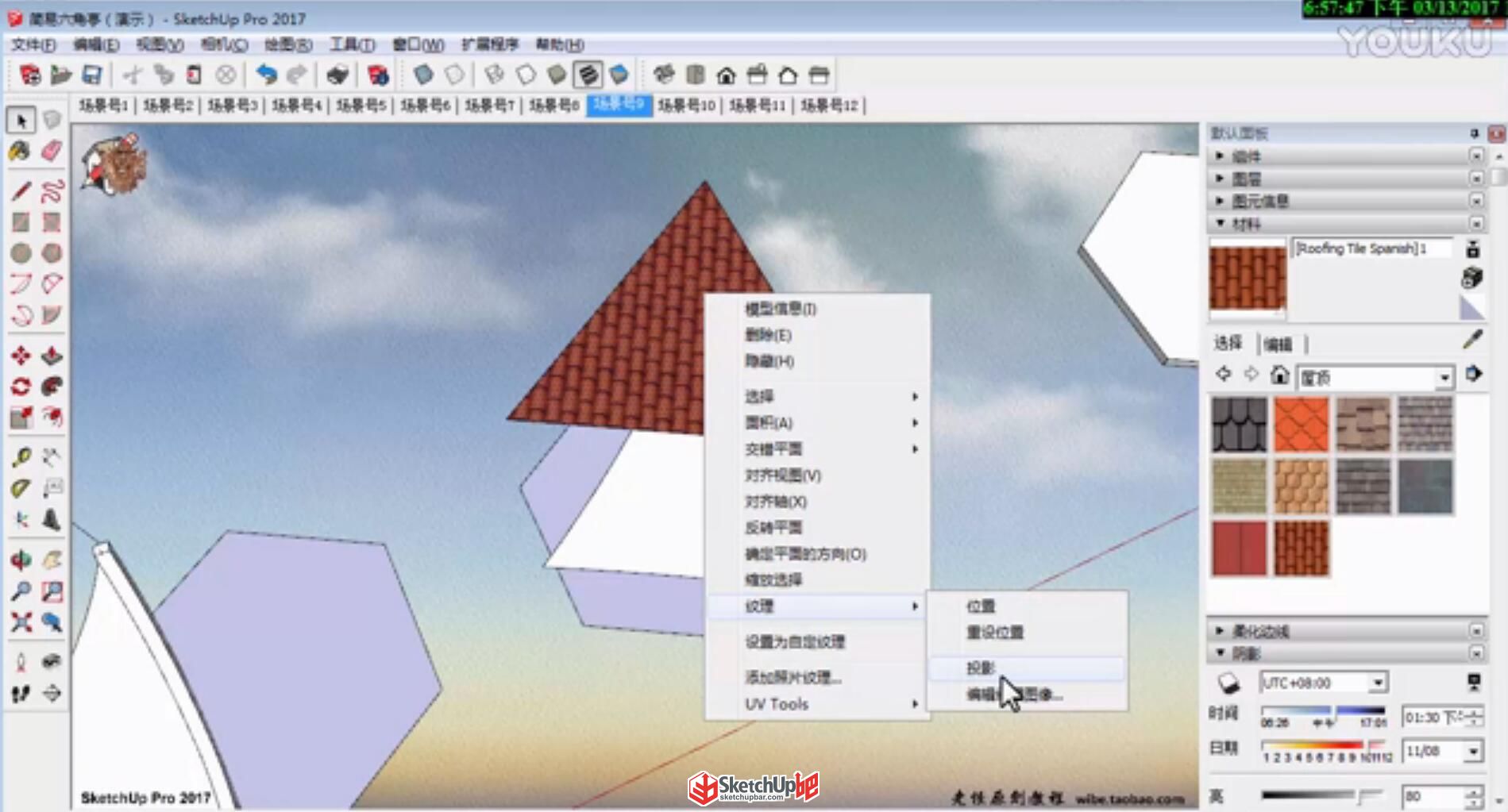

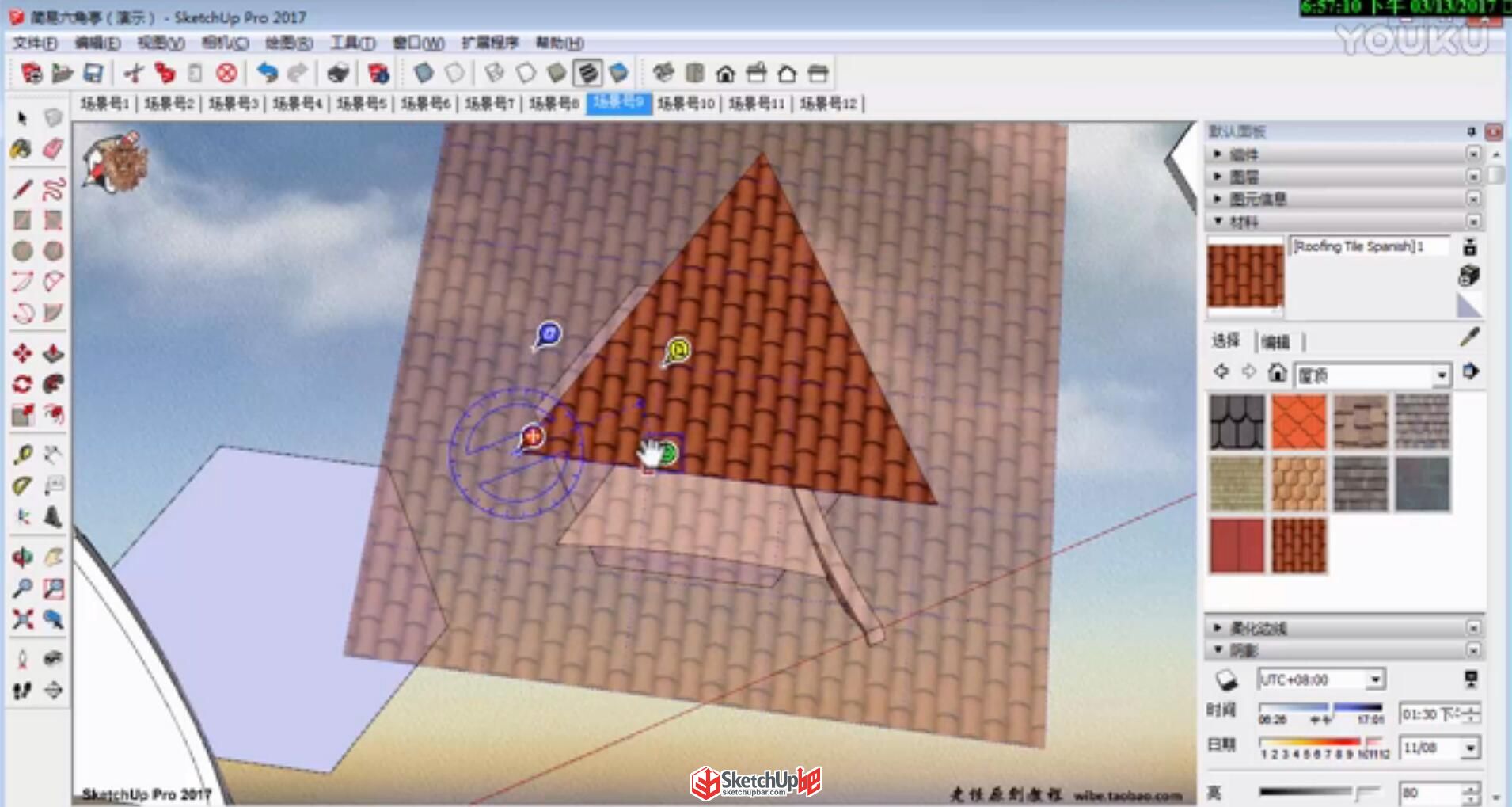

【12】右鍵檢查是否在投影狀態，做投影貼圖，適當調整貼圖顏色。并對垂脊和檐口賦予材質。

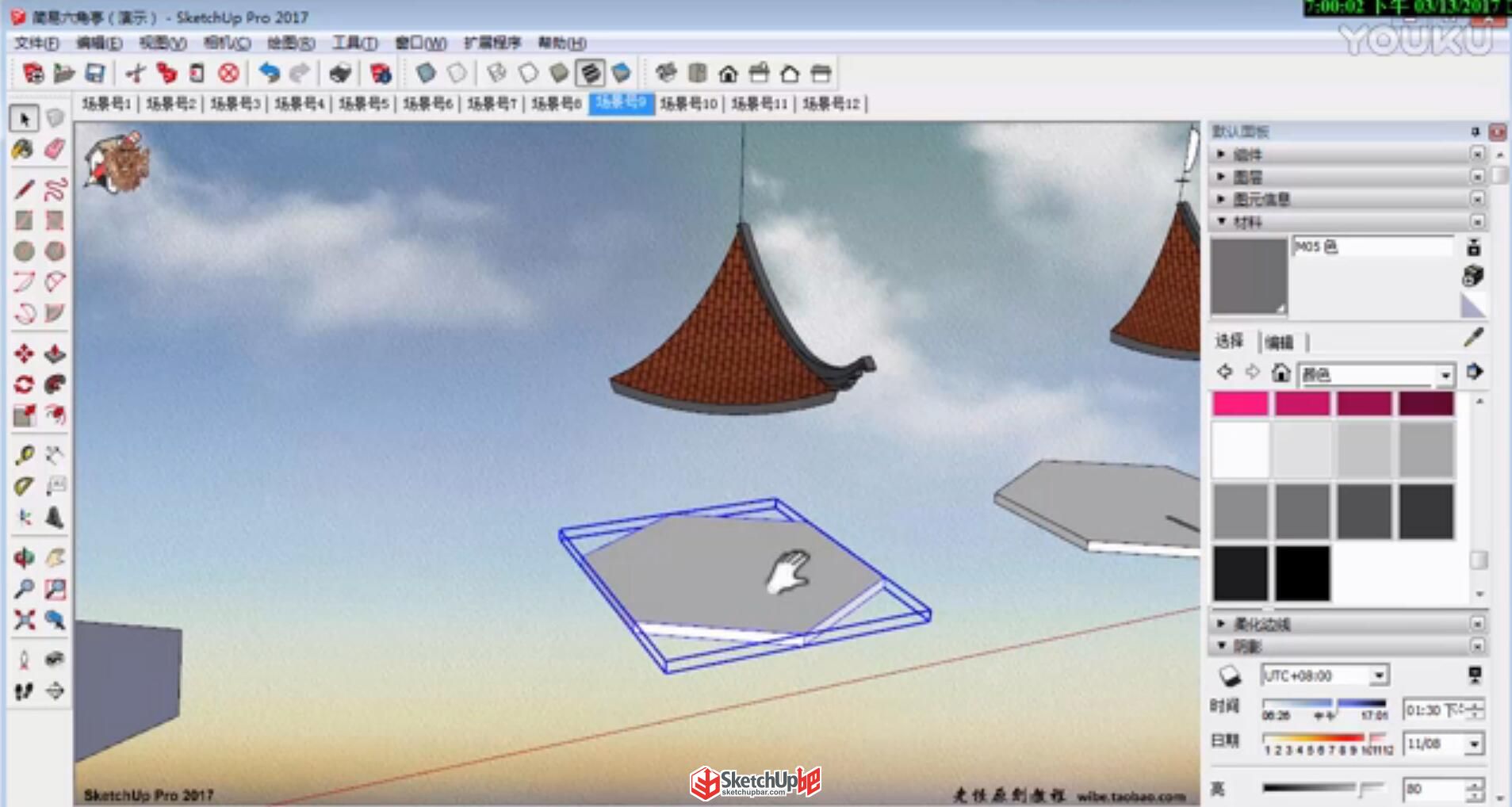

 【13】把地面的六角形向上推拉150mm，編輯成組。

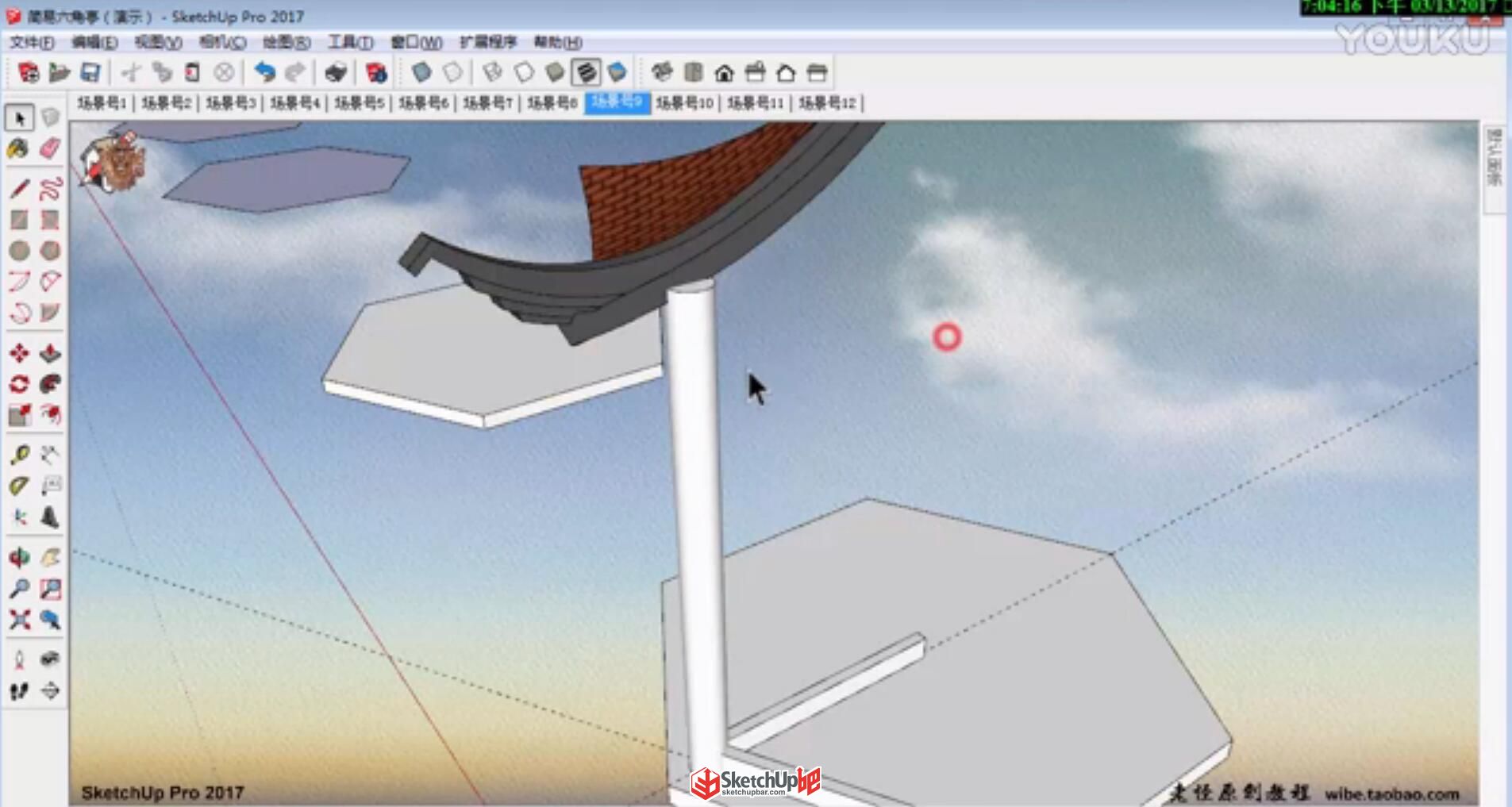

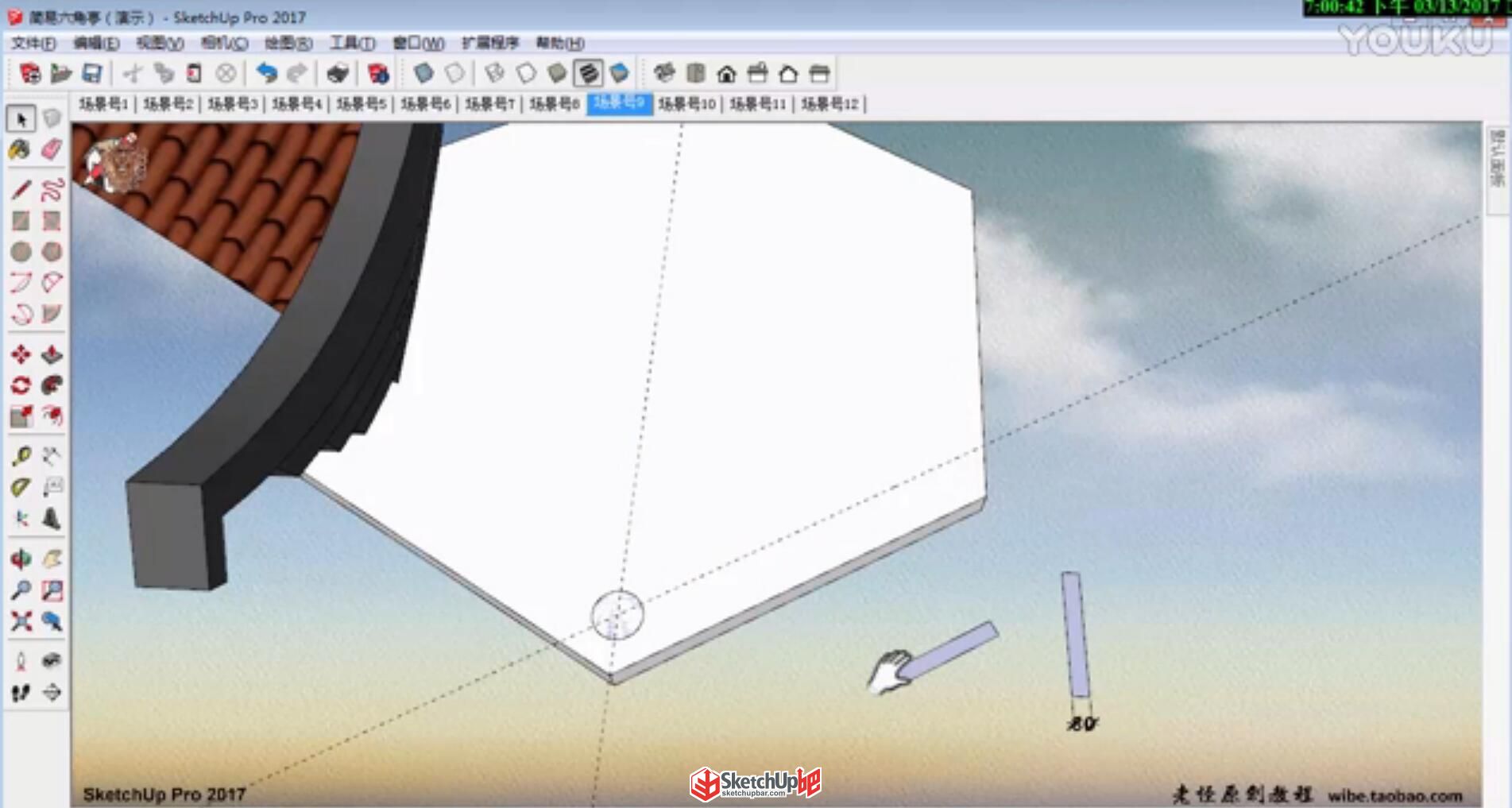

【14】接著畫相關部件。首先按圖示在六邊形上畫出兩條輔助線，與邊平行的輔助線距離為250mm。在兩條輔助線相交處畫出柱子輪廓，半徑120mm，創建群組。

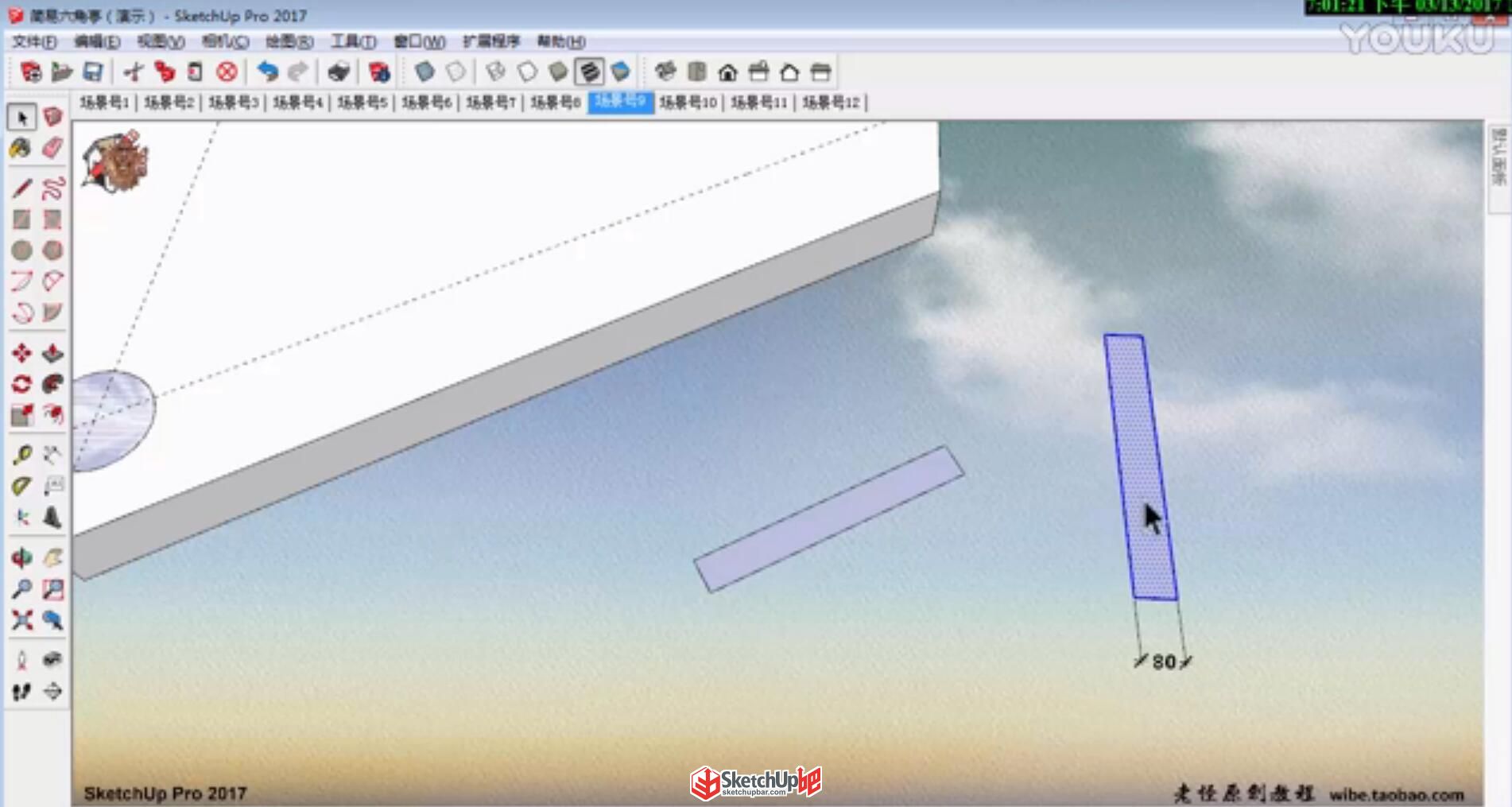

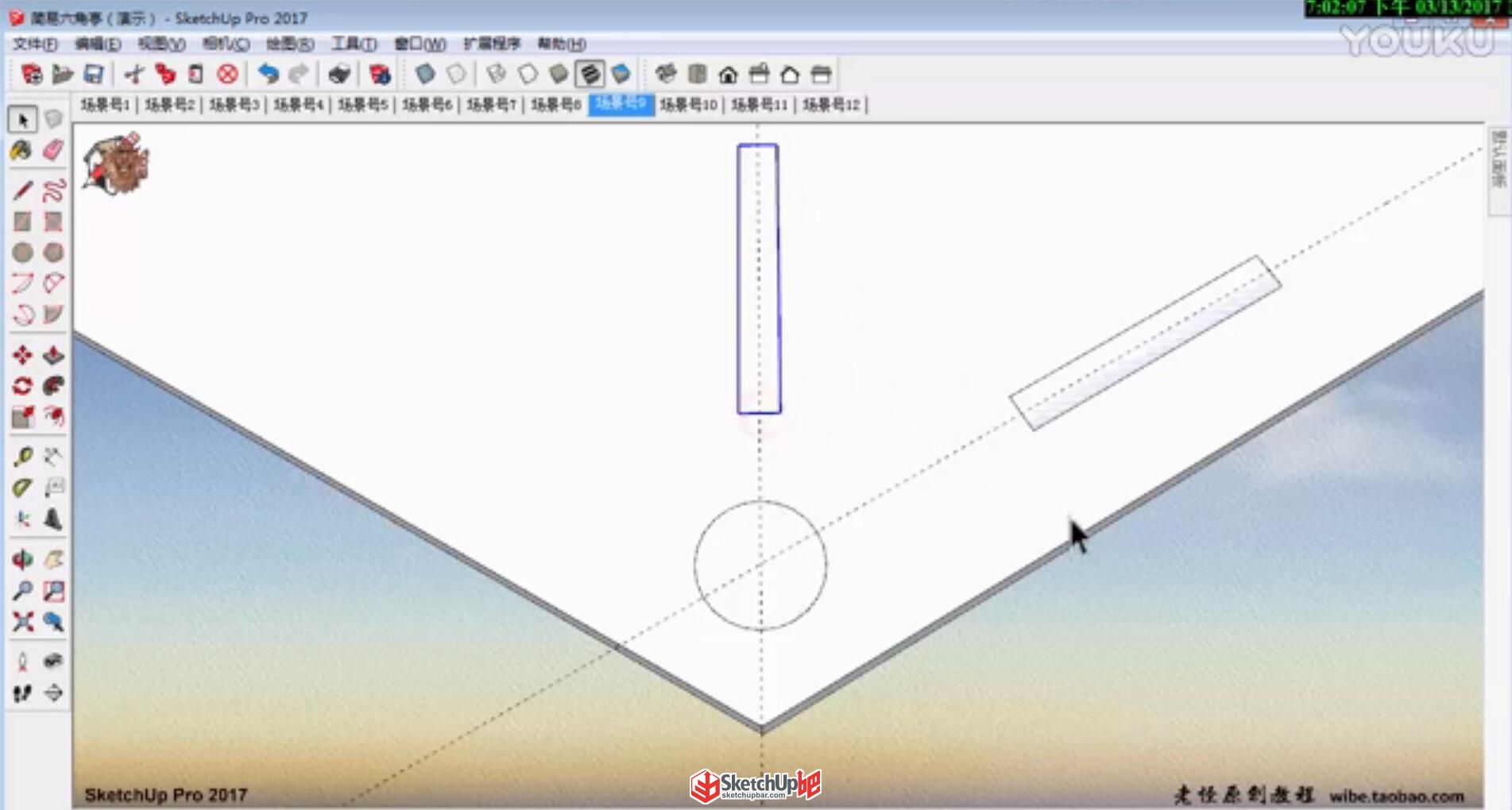

【15】在地面上畫一個長方形，寬度為80mm，長度自定，創建群組。旋轉30°復制一個。分別移動到輔助線上。

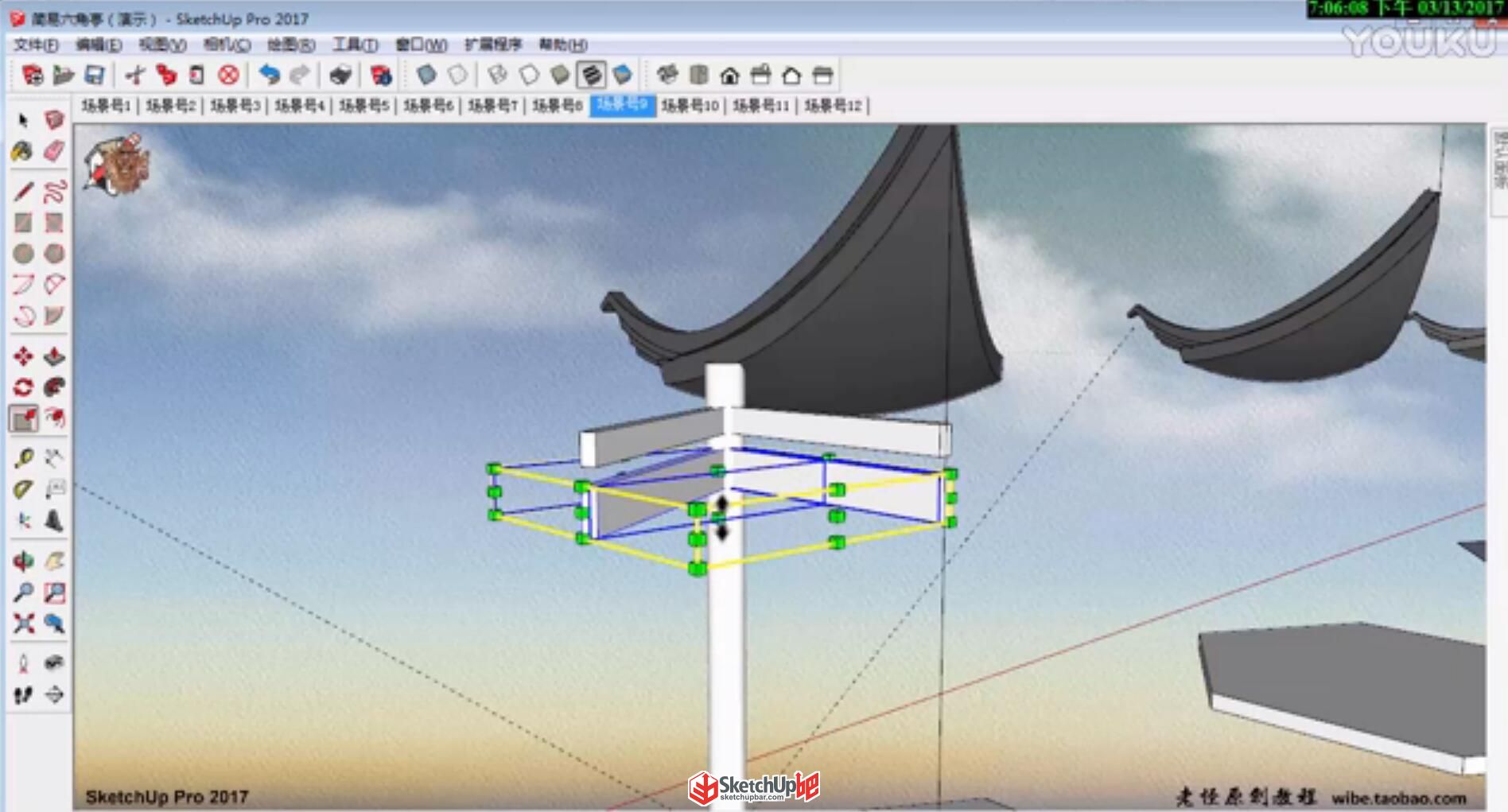

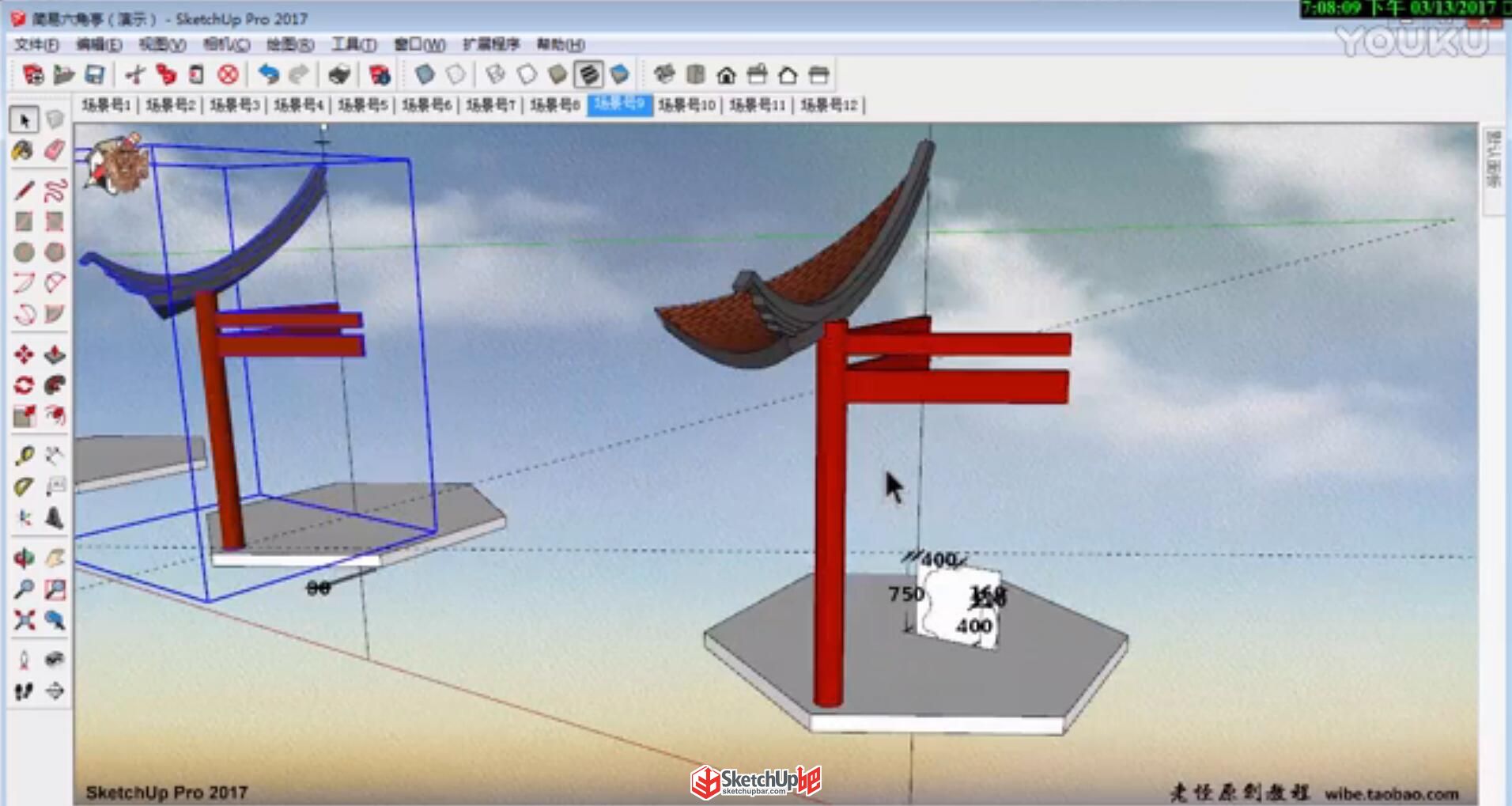

 【16】推拉矩形（橫梁），高度為160mm，邊緣矩形推拉到兩側距離相同，中間矩形長度到中心位置。因是建議亭子，不考量頂部結構，所以可直接將圓柱拉到頂部合適的位置。
將兩根橫梁拉到合適位置。沿著藍軸向下復制一組，把下面一組加寬大約50%。

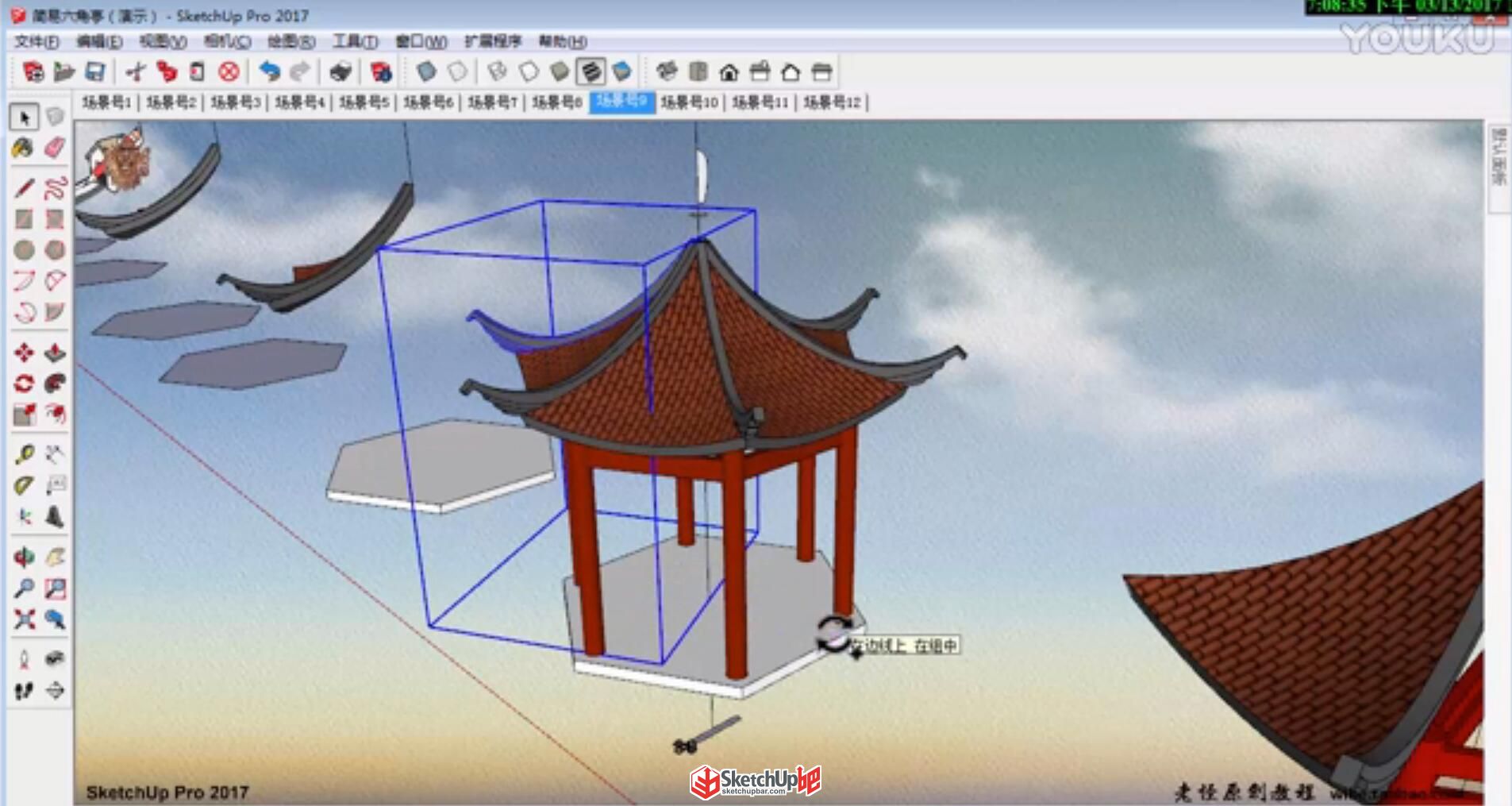

【17】對部件上顏色，并編輯成組。對模型旋轉復制，加上寶頂，亭子模型就基本完成啦！

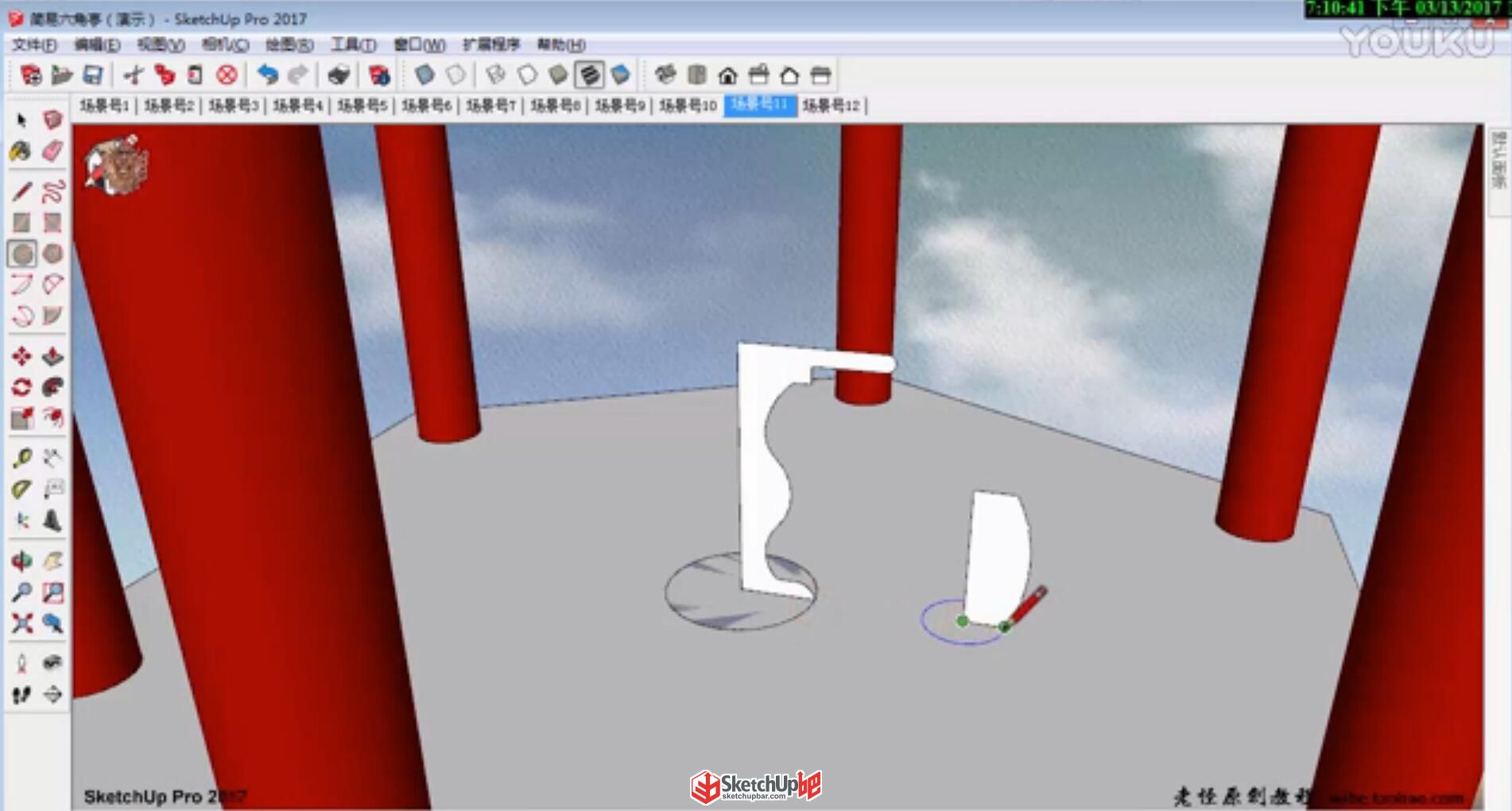

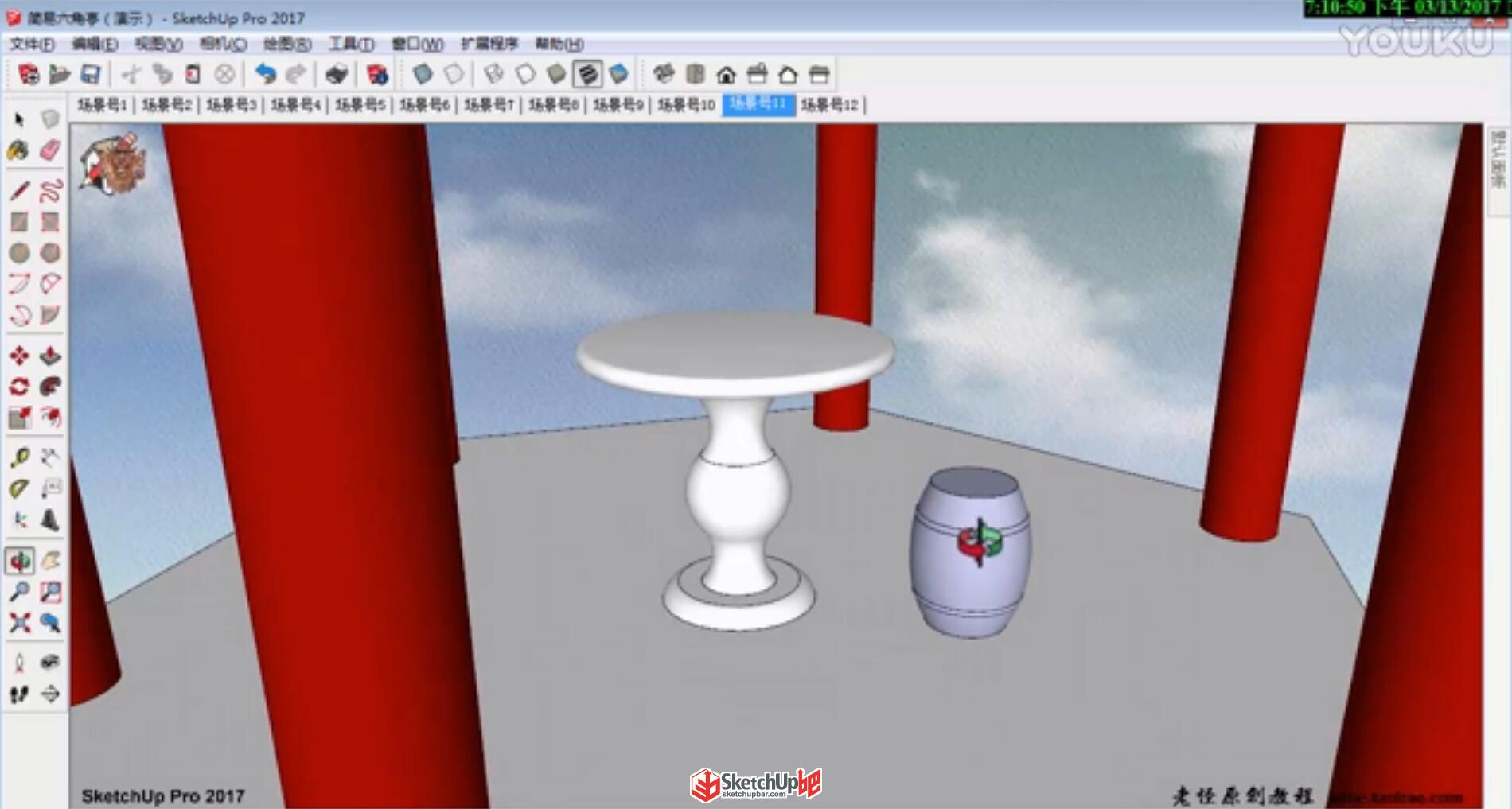

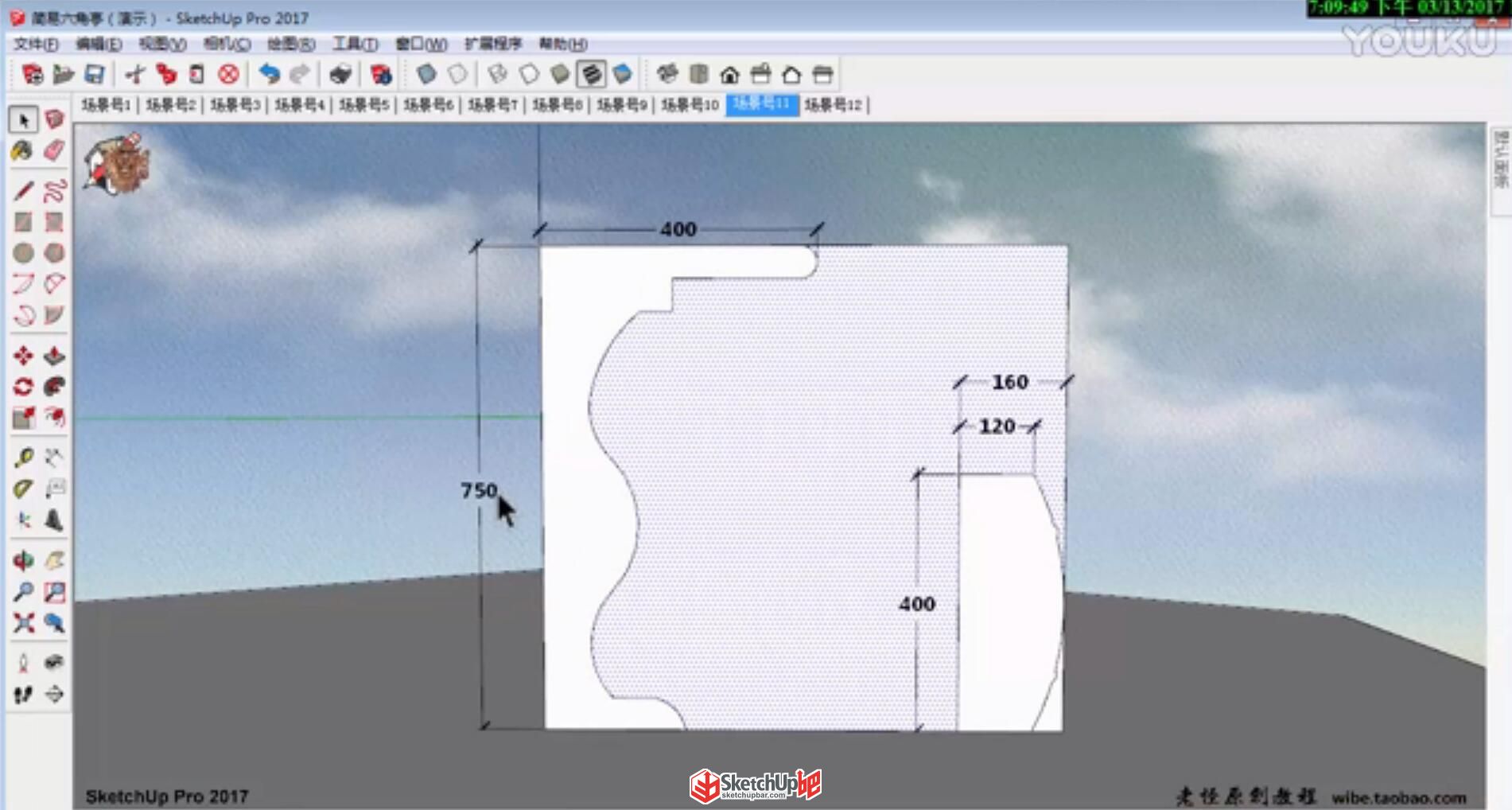

 【18】關于石桌凳，同樣畫出截面輪廓。桌子高度為750mm，桌面半徑400mm，凳子高度400mm，凳面半徑120mm，凳肚半徑160mm。
【19】刪除多余面，畫出放樣所需圓形，進行放樣。賦予石材，創建群組，并復制坐凳。

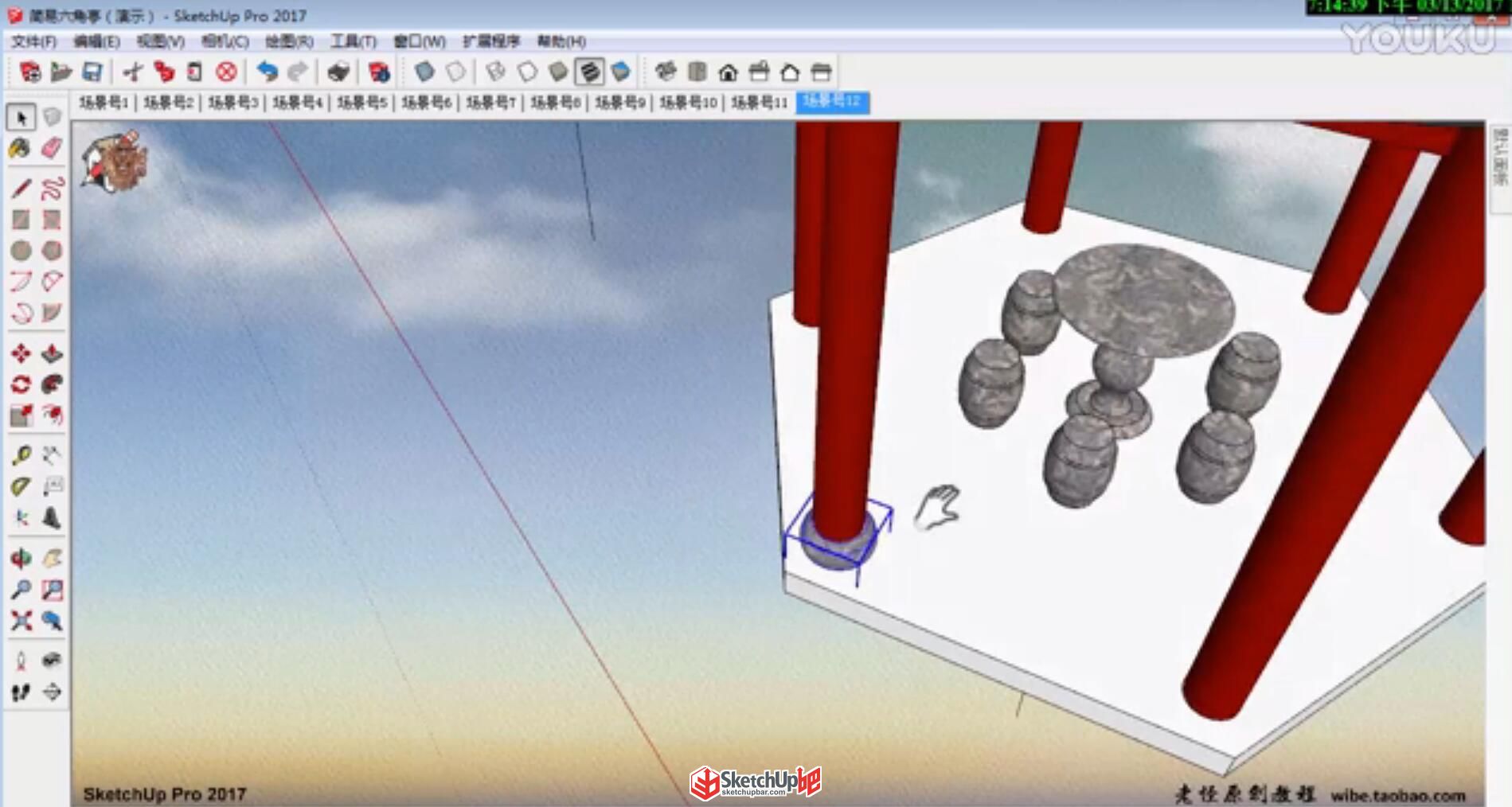

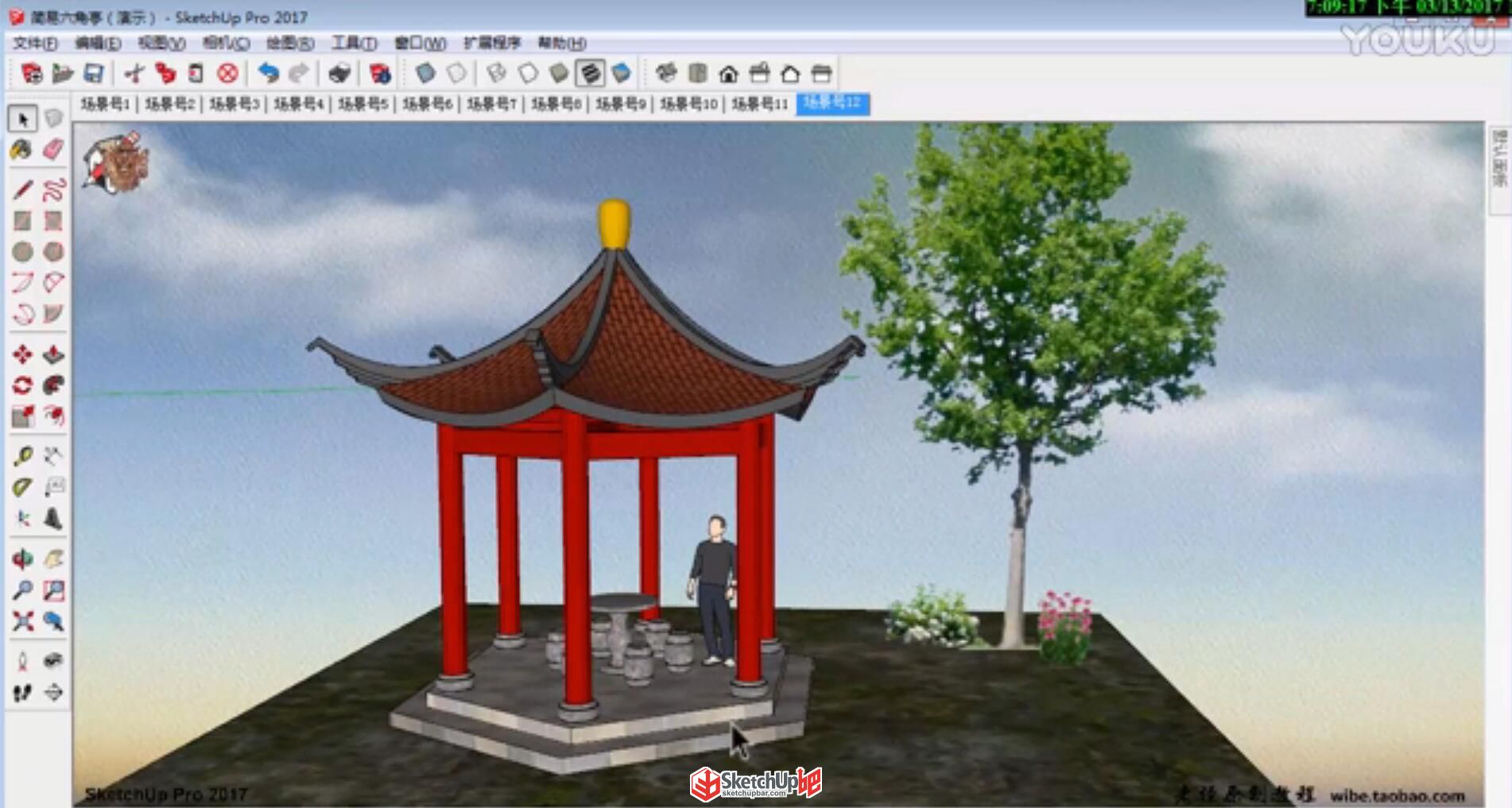

【20】復制一個石凳，用縮放工具壓縮，作為柱子的石墩子，旋轉復制。就完成這個亭子的模型啦！
文章的最后附件該教學視頻，歡迎觀看學習 ========================== 優酷網可下載視頻： http://v.youku.com/v_show/id_XMjYzNDYyMzkwNA==.html?f=22804251&spm=a2hzp.8244740.userfeed.5!2~5~5~5!3~5~A=============================== |
