嗨~小伙伴們

小吧又來建模啦

跟著我的節奏

小手手動起來吧

小吧對球真的是情有獨鐘呢

喏，這次又是一顆球

不過從頂面看更像一朵花

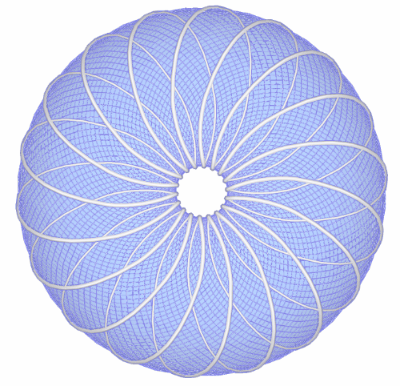

參考圖是這樣的

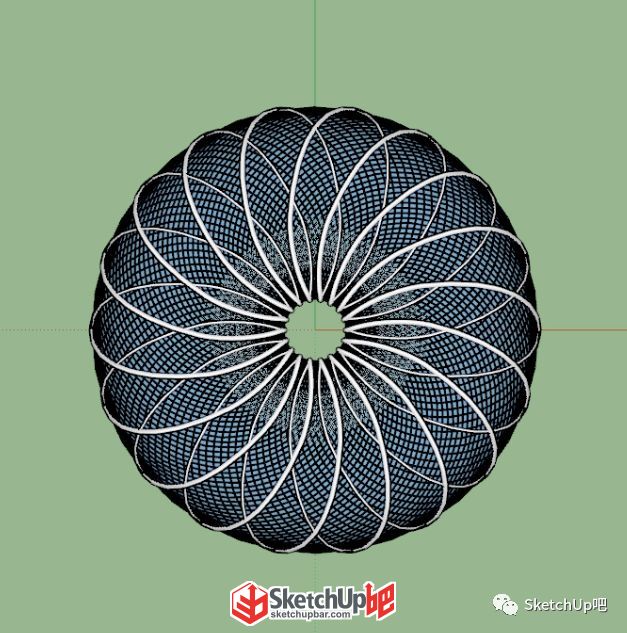

做好之后是這樣的

想知道這朵“花”是怎么建的嗎？

 要不我們還是先來看一看視頻教程吧

視頻錄制：SketchUp吧彈指神通

完整視頻點擊【閱讀原文】進行查看

或復制下方鏈接進行觀看
sketchupbar.com/ke/108

圖文教程

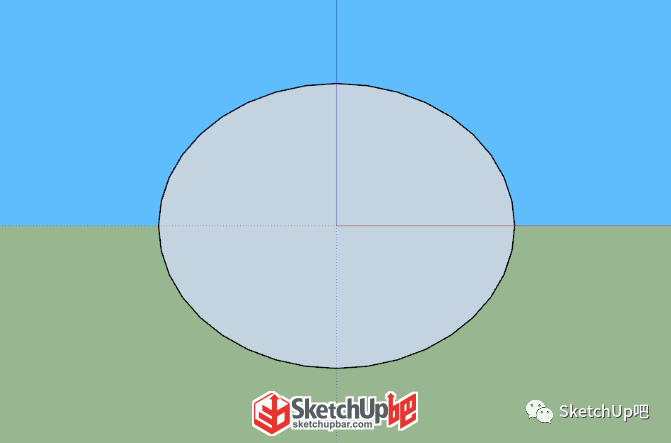

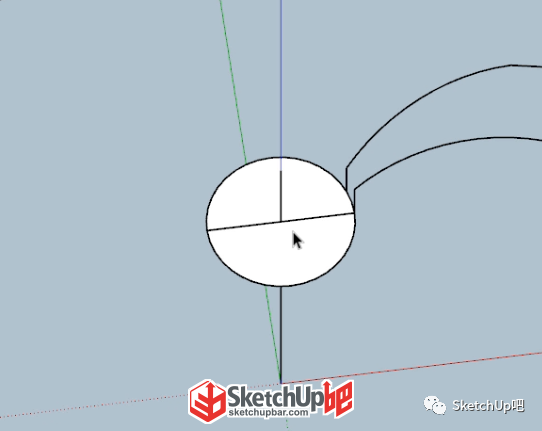

首先我們先畫一個圓，然后將圓在藍軸上縮放，變成橢圓，向上挪一點

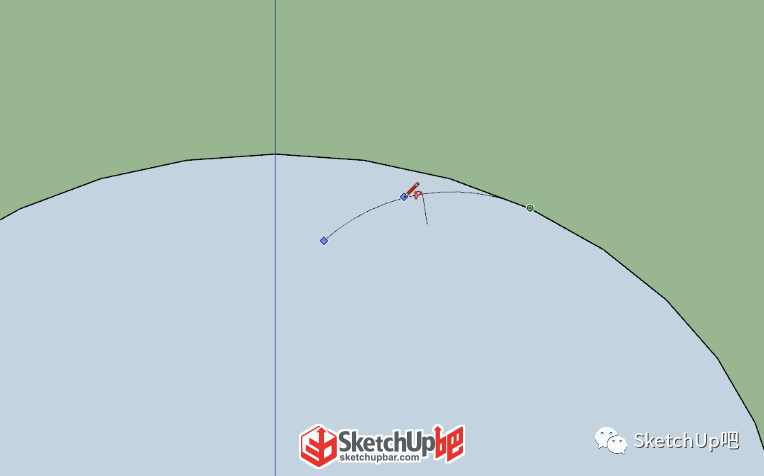

圓弧工具繪制出中心的弧度，再畫一條參考線

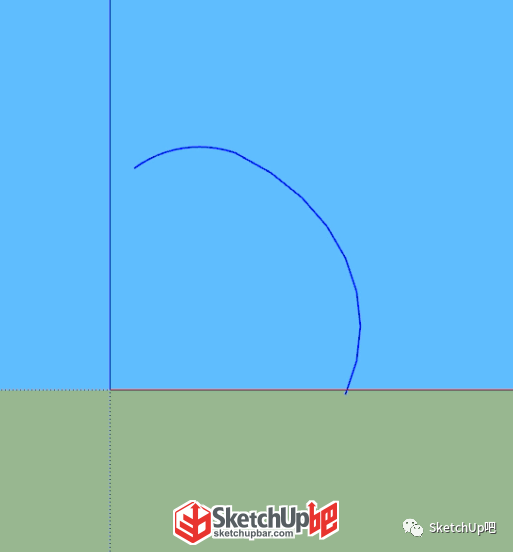

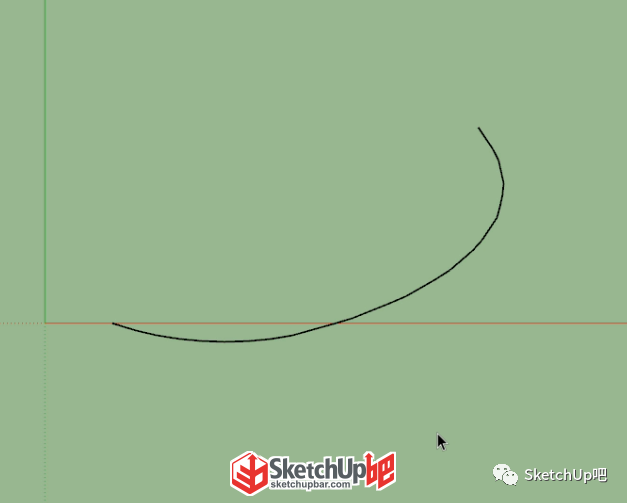

刪除多余的部分，保留鋼架的輪廓線

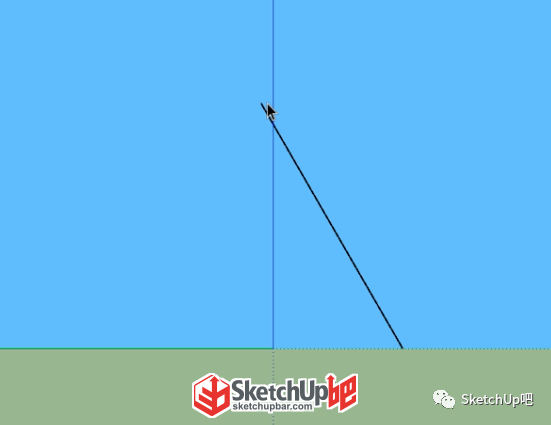

【焊接線條】（SUAPP編號48）焊接一下為了方便后期的操作，我們把線條的位置調整一下，需要下端頂點z軸為0，上部頂點y軸為0

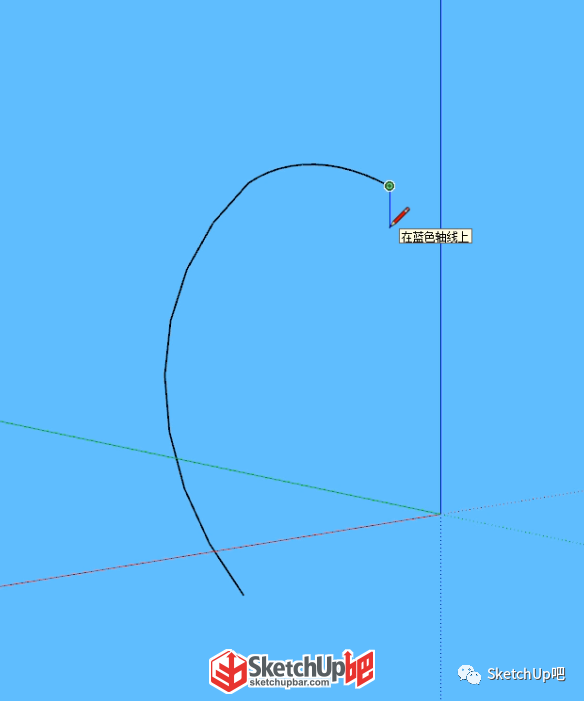

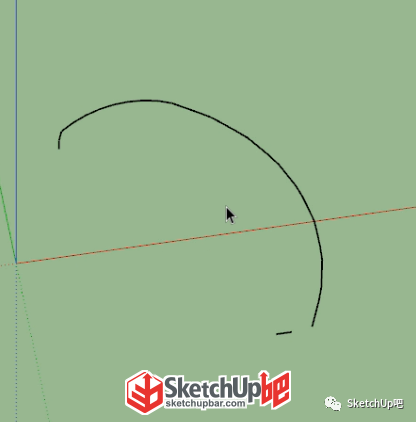

調整好之后，中心位置還缺少一截，鉛筆工具補充一下，再焊接一下

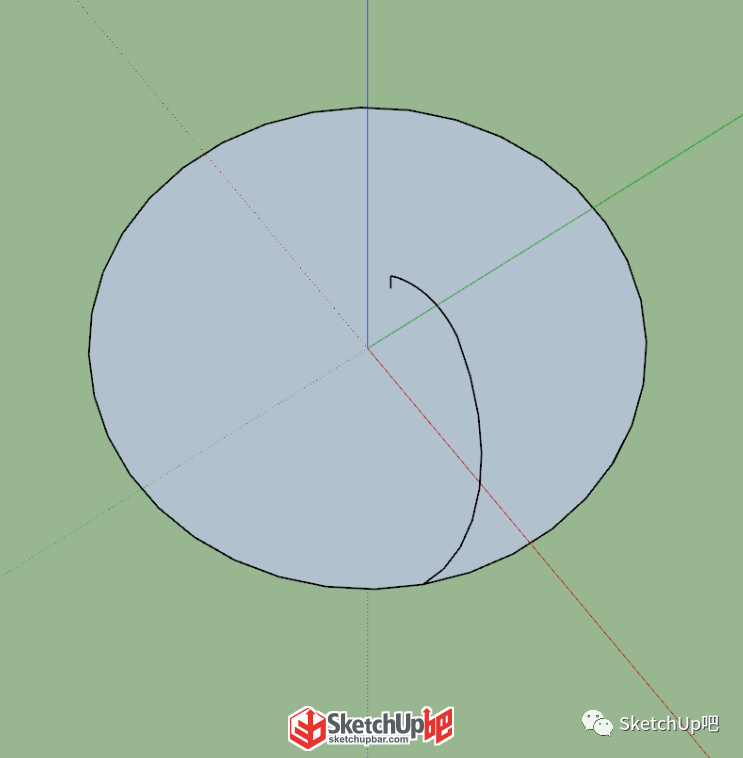

接著使用圓形工具繪制一個圓

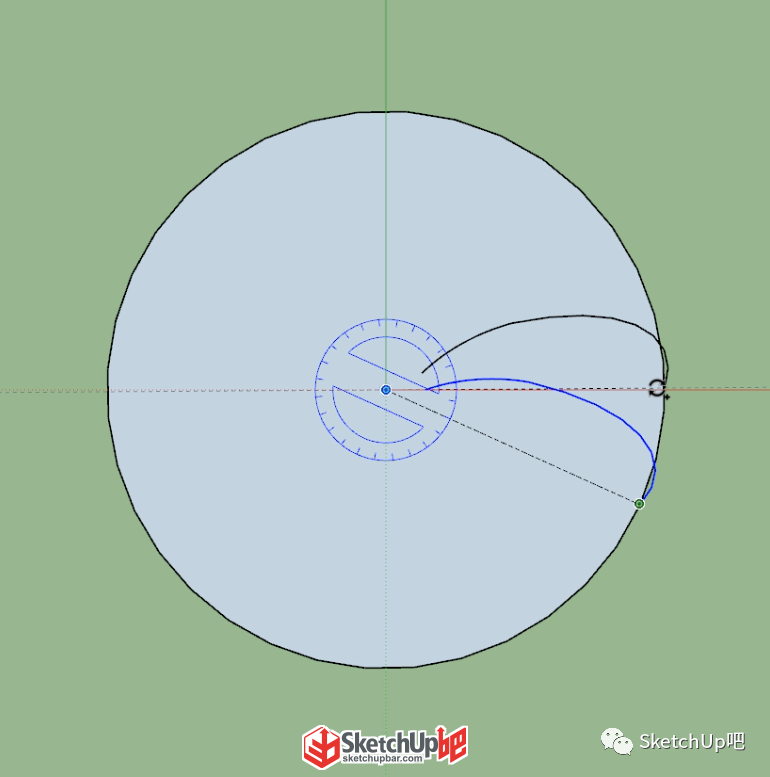

然后把線條以原點為圓形，旋轉復制20°，底部的輪廓線就畫好了

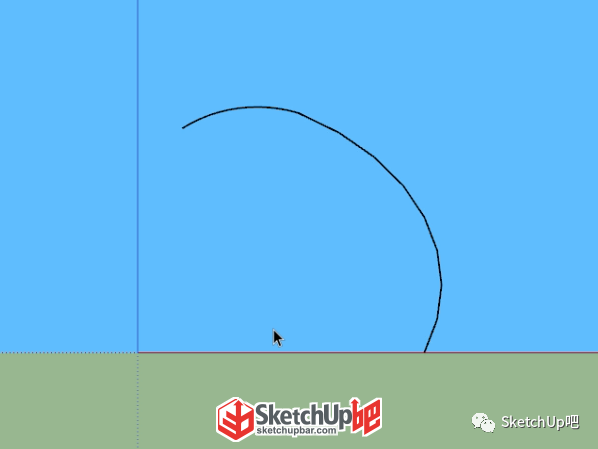

接著畫頂部的輪廓線，可以先畫參考面，再繪制圓

這樣兩端的輪廓都畫好啦

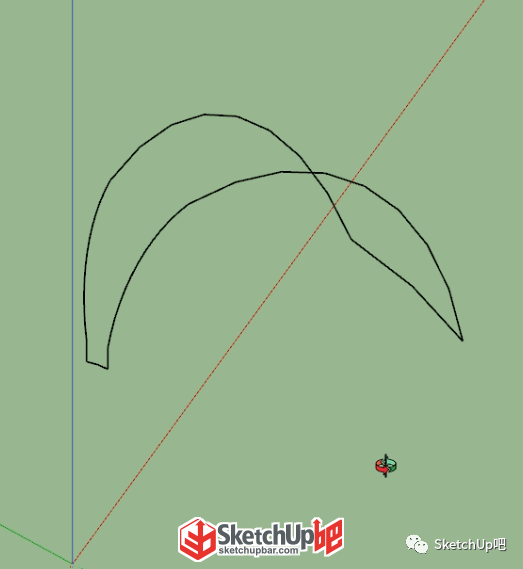

刪除多余的部分

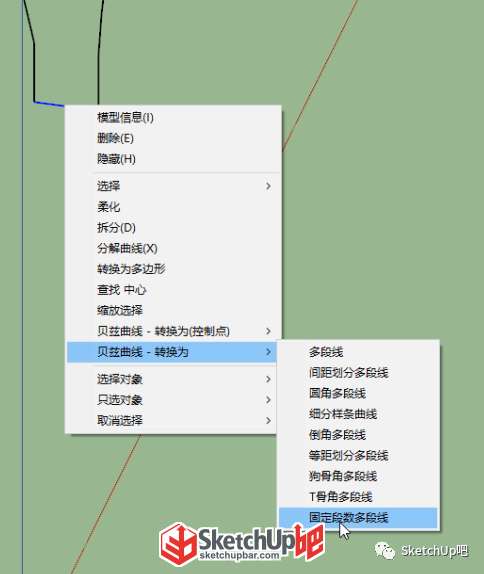

接著就是放樣前的必備操作啦，轉換一下固定段數多段線，頂端兩端為6，兩邊為32

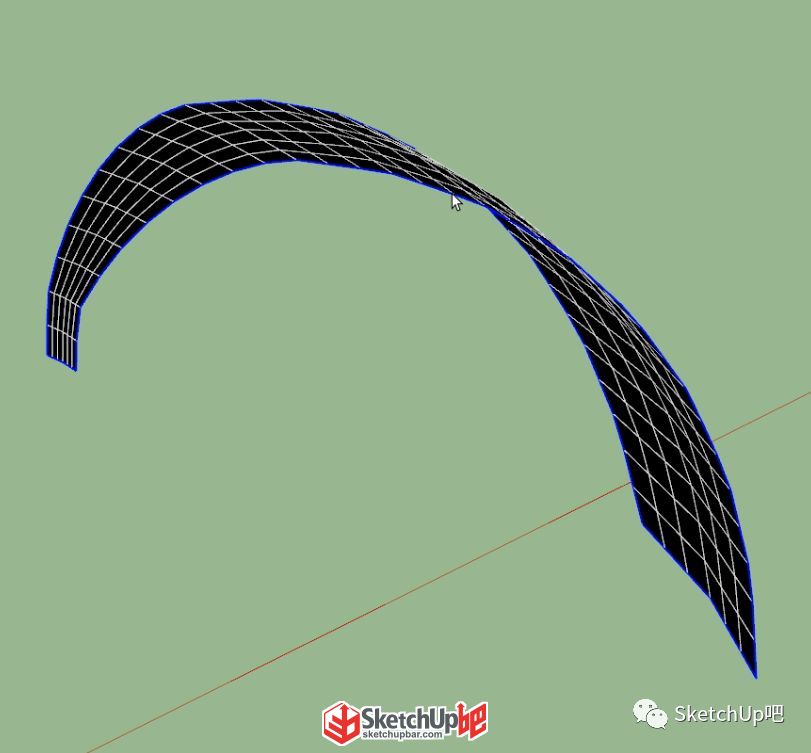

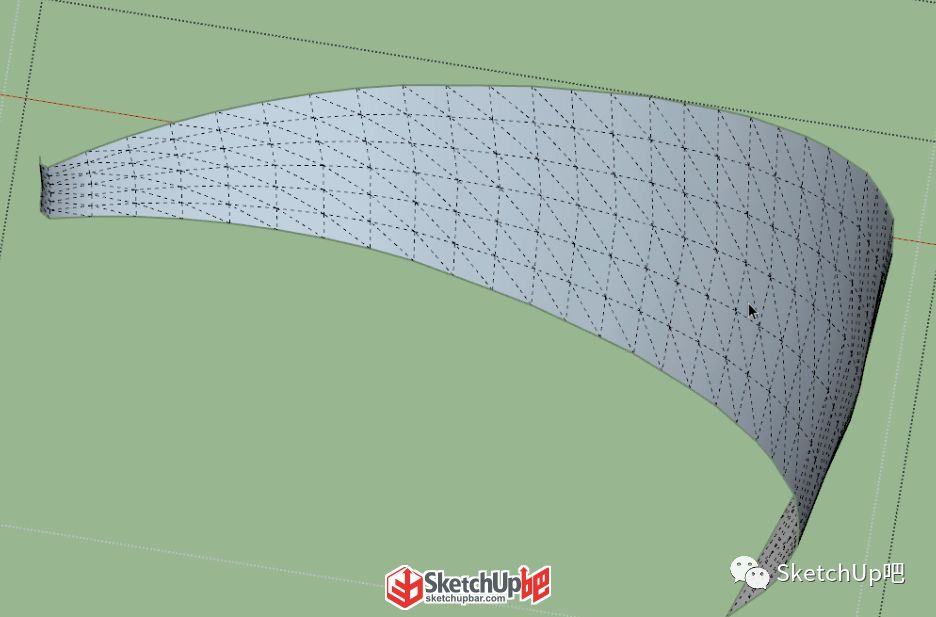

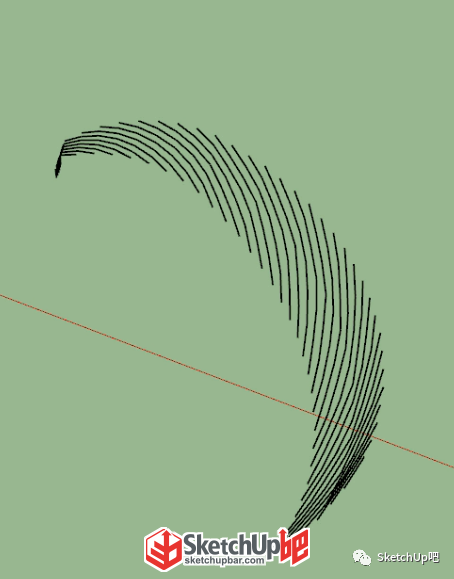

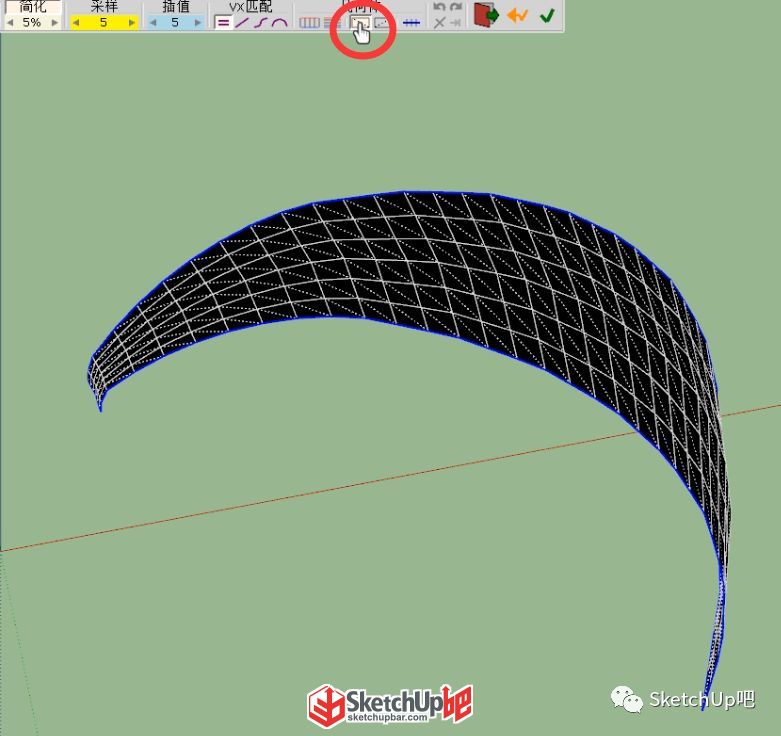

接著使用【曲線放樣】（SUAPP編號427）中的輪廓放樣生成面

我們需要斜向線條，點擊勾選以虛擬矩形生成表面

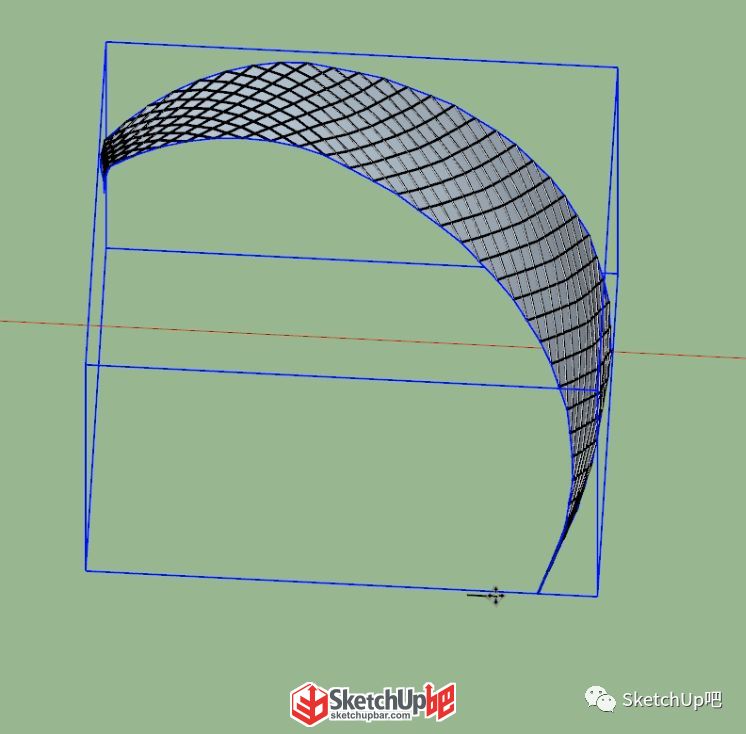

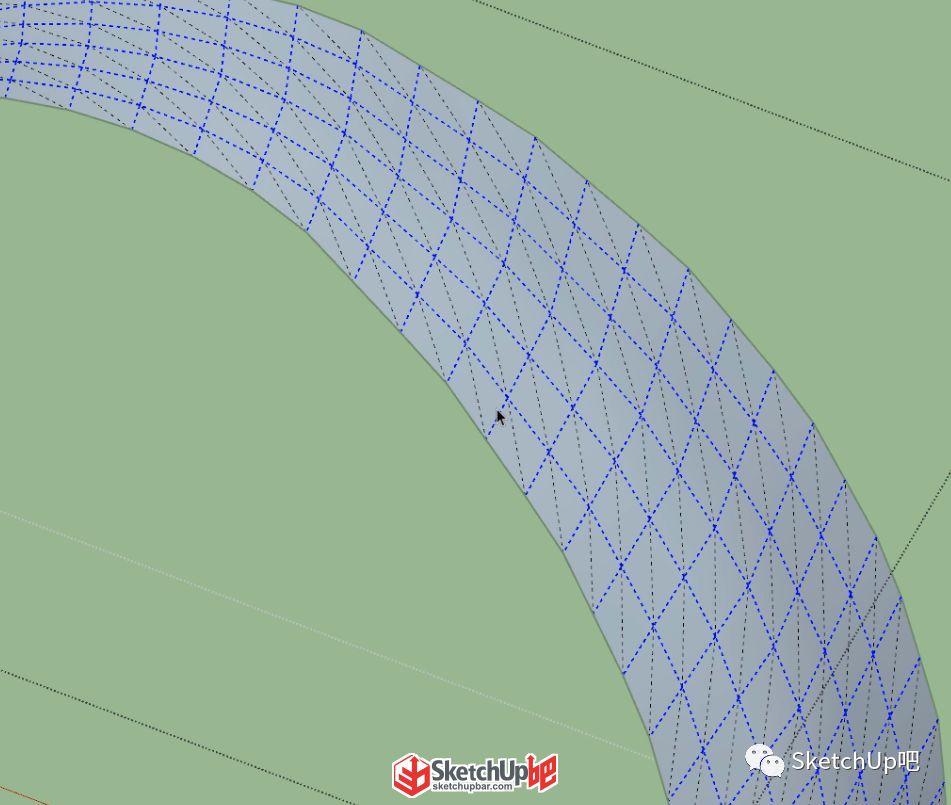

接下來打開隱藏物體，使結構線顯示出來

我們先在曲面的組件內部畫一條參考線，先選中一條不要的線段

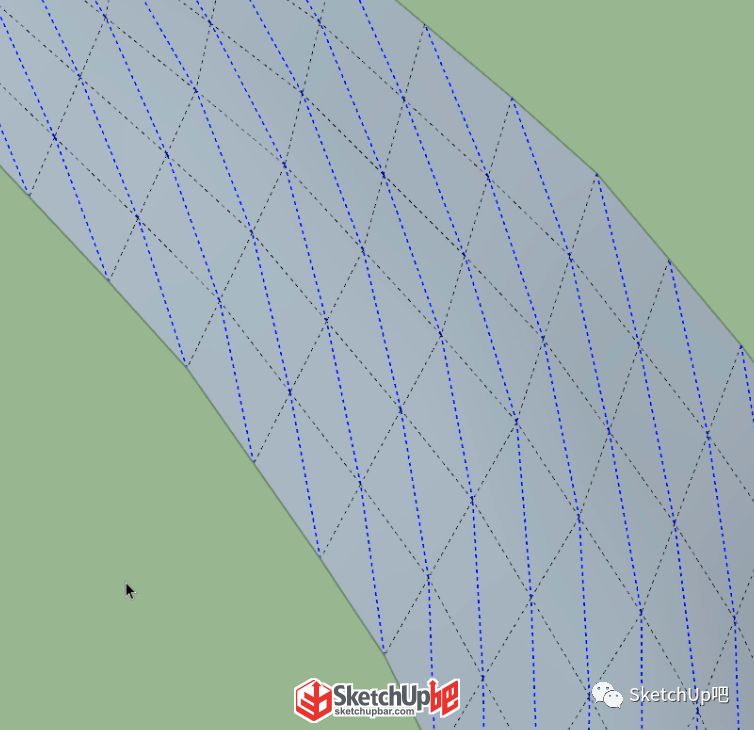

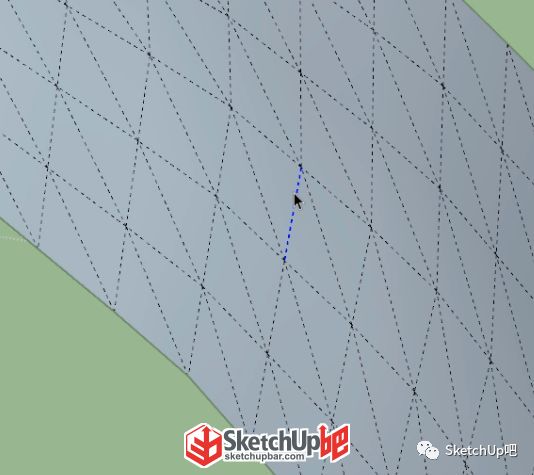

使用【四邊面工具】（SUAPP編號71）中的擴大選區，不斷的點擊，直到經緯線全部被選中

我們要保留的是斜線，所以這里使用【反向選擇】（SUAPP編號40）選中相反選區

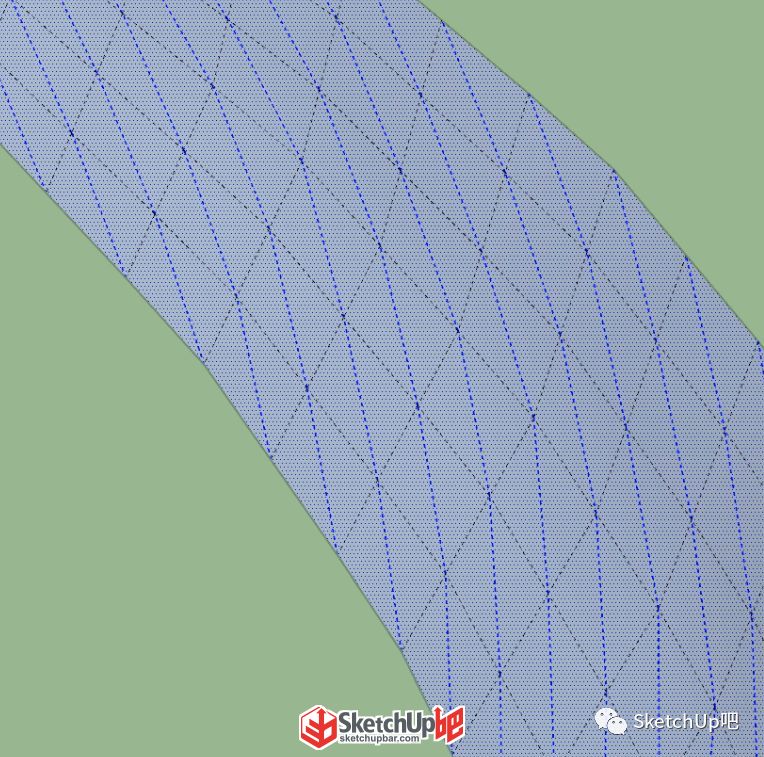

面也被選中了，使用【增強選擇】（SUAPP編號3）中的只選擇線選中斜線

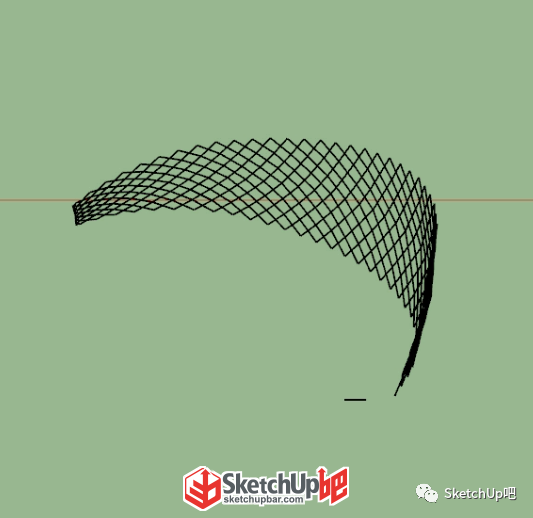

參考線也選中了，接著ctrl+c復制一下，粘貼到組件外部來，網格的一邊就復制出來了

接著再用同樣的方法把另一邊也做出來，把兩組線對齊

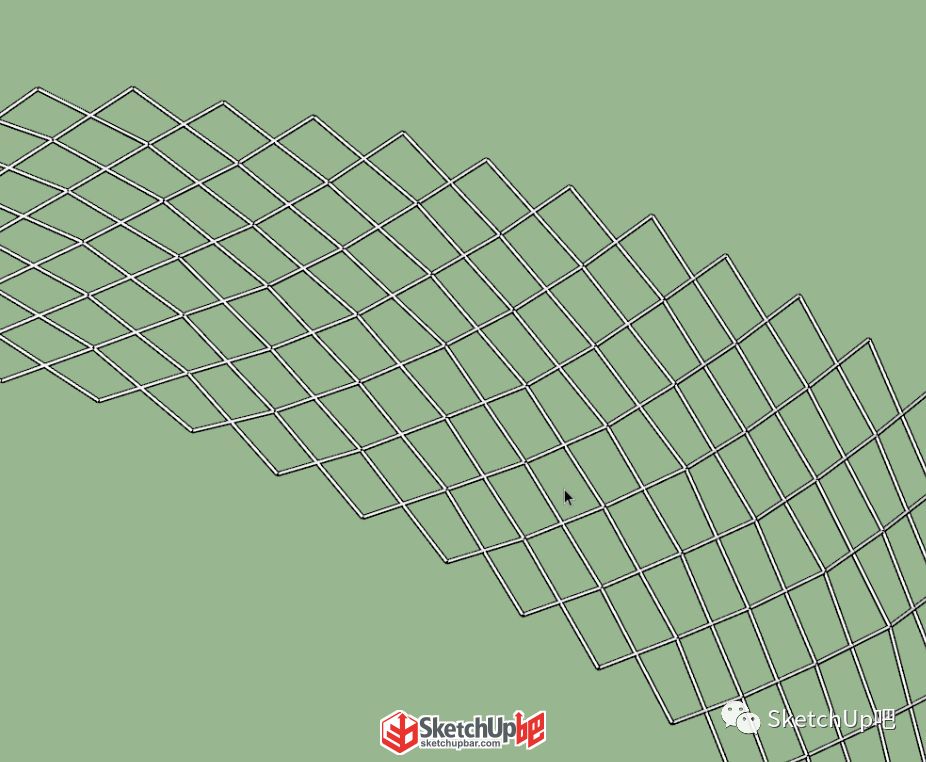

選中網格成組，接著使用【線轉圓柱】（SUAPP編號148）將網格全部轉化成圓柱

接著是玻璃層，這個是現成的，我們先把參考線原位粘貼出來，移動到網格的位置

接著就是鋼架了，先把多余的線段刪除，然后帶參考線復制一份出來

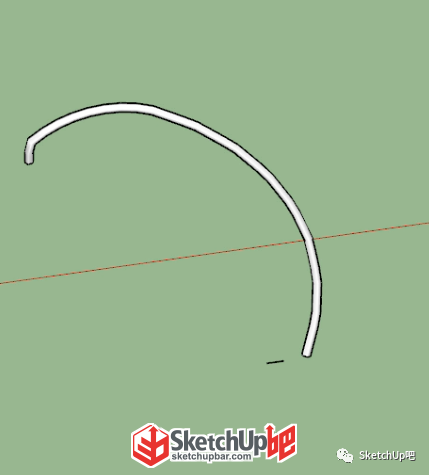

將復制出來的線段線轉圓柱作為最粗的鋼架

然后是反方向略細的鋼架，直接使用【S4U鏡像】（SUAPP編號410）工具延紅軸鏡像一下

然后把剛剛做的移動過來

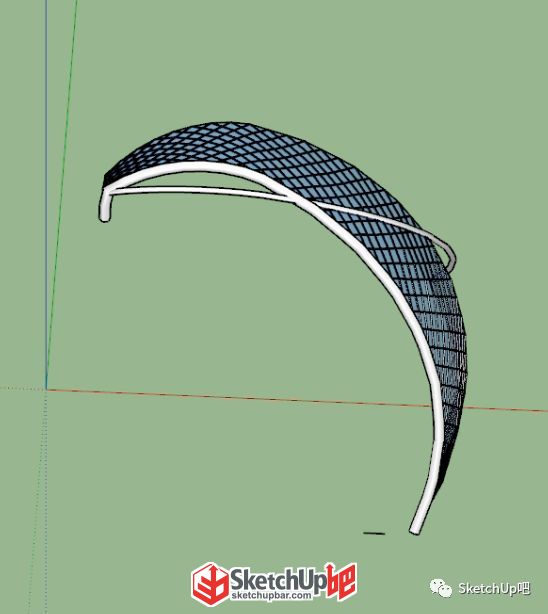

準備就緒，旋轉復制這個外殼我們就做好了！

真是像極了咱們小時候玩的繁花曲線

本文使用插件來自

SUAPP3.4中文云端插件庫（專業版）

插件下載地址

www.suapp.me

更多視頻教程歡迎鎖定SketchUp吧

【超級講吧】欄目

www.mgcxq.cn/ke
