又到了公布懸賞作業的時候了

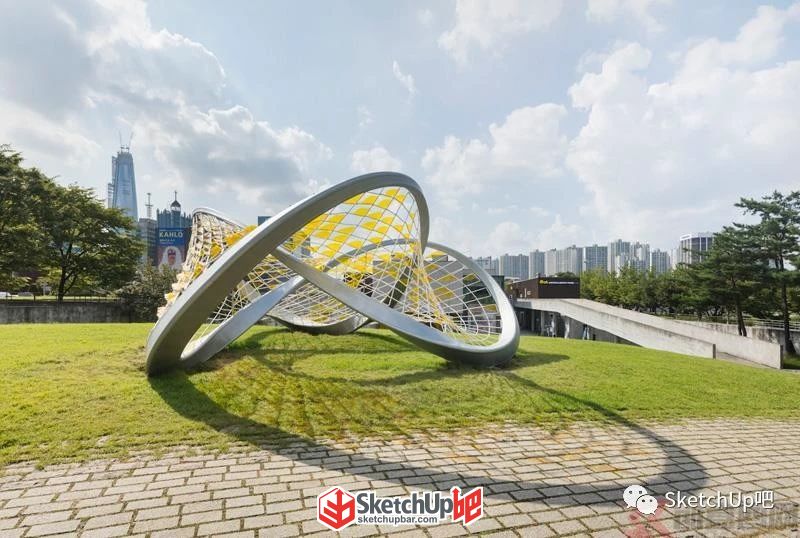

這一次建一個三葉結裝置雕塑

都做的很牛逼有木有

那具體建模步驟是什么

一起來看看吧

一妹語音講解視頻

視頻錄制：瞬息千里

視頻配音：萬劍歸一

就是凡人

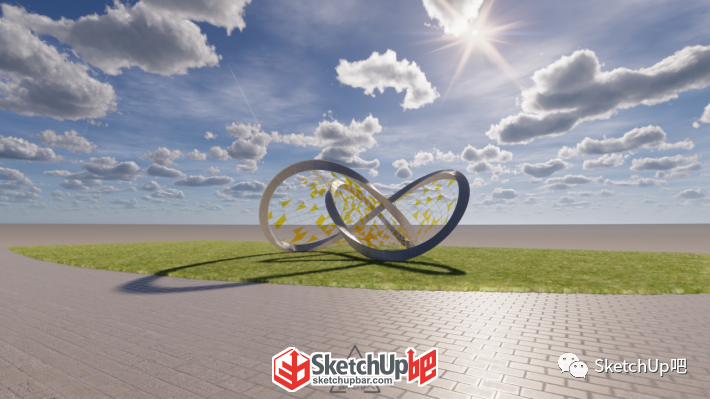

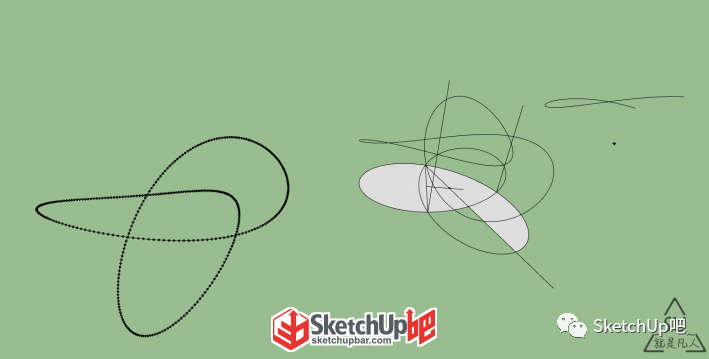

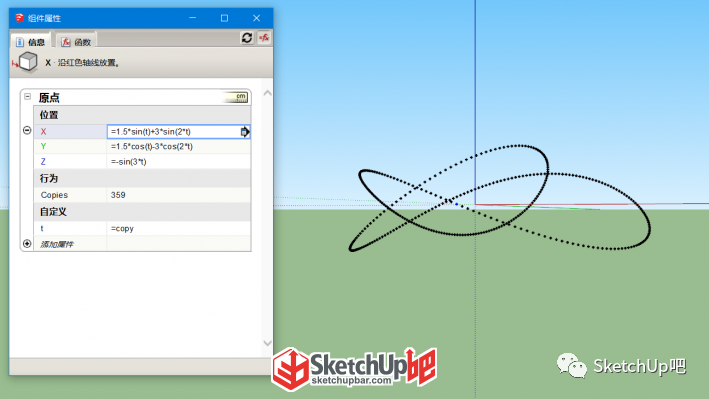

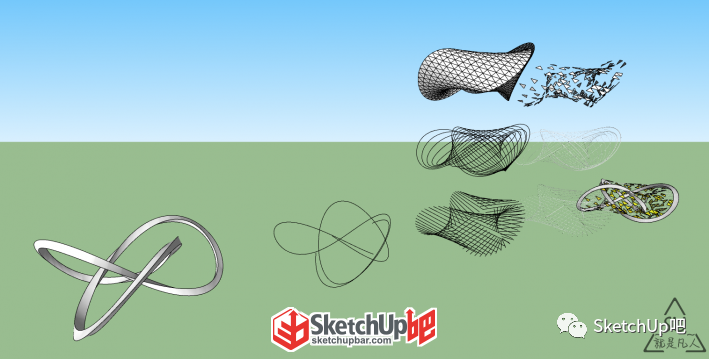

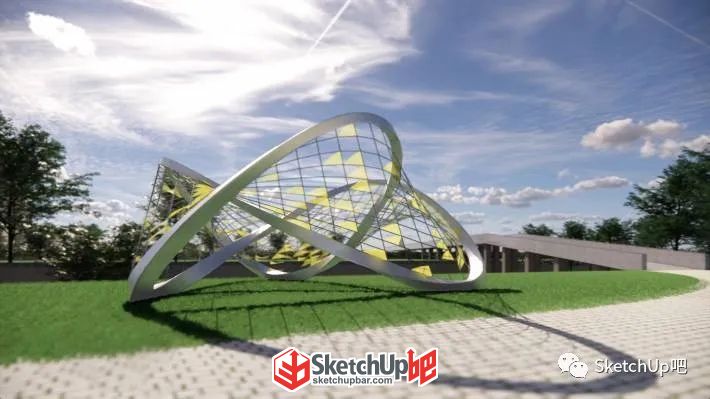

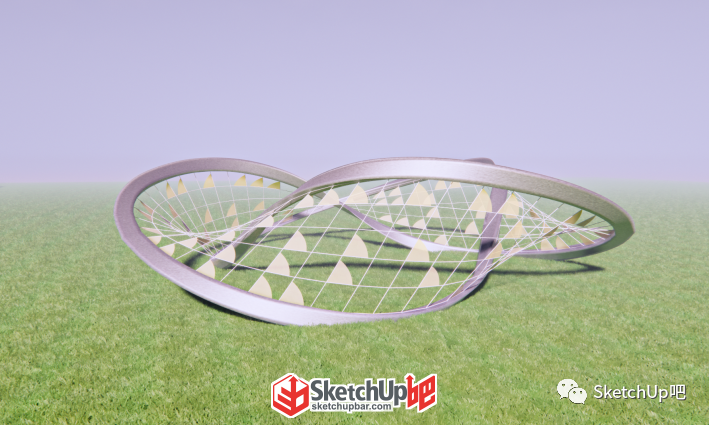

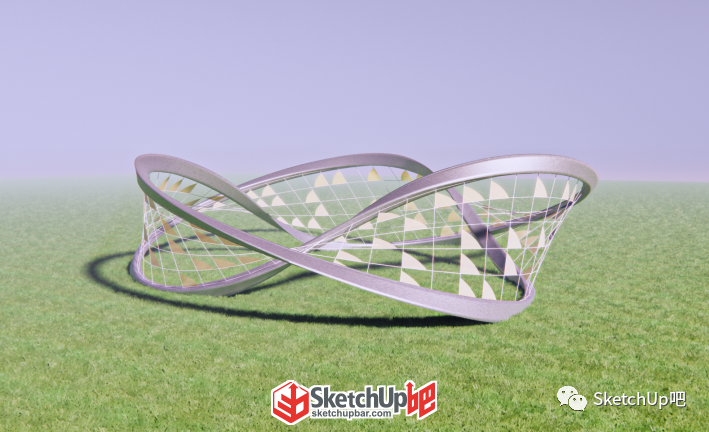

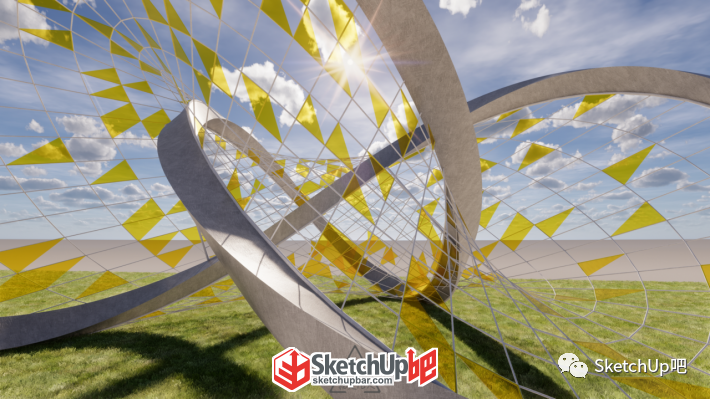

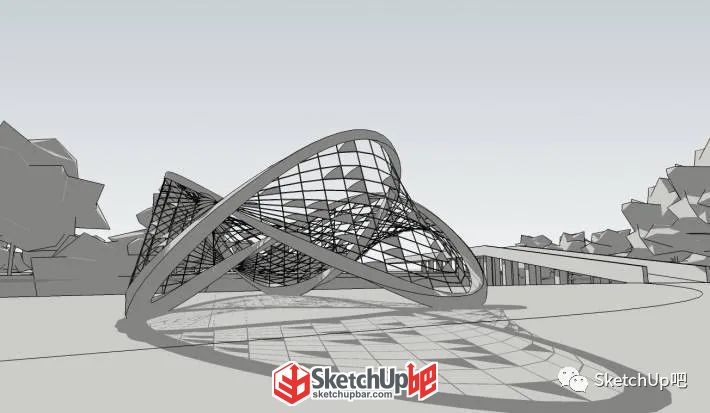

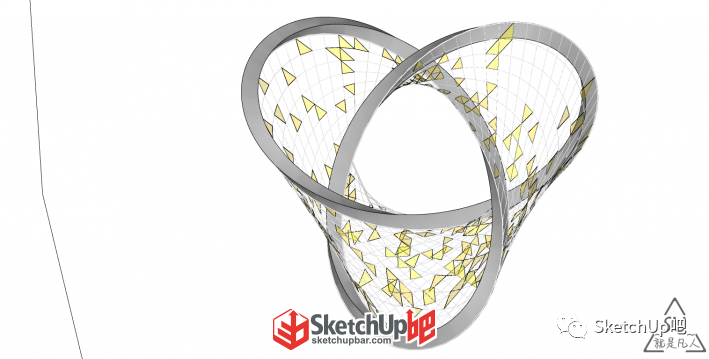

1、根據三葉結公式，使用動態組件里的函數編輯，復制360個輔助點按函數的路徑勾出關鍵點。

2、使用連點成線（SUAPP編號454）將路徑線繪制出來，然后復制一份用Z軸歸零（SUAPP編號55）壓平做輔助線找整個裝置的中心點，然后利用壓平的圖形的交點做兩條藍軸上的輔助線截斷三葉結的路徑線，這樣子可以保證截斷出來的正好是整個裝置路徑的1/3部分

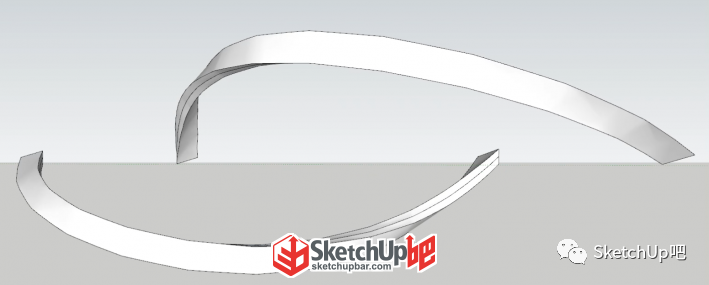

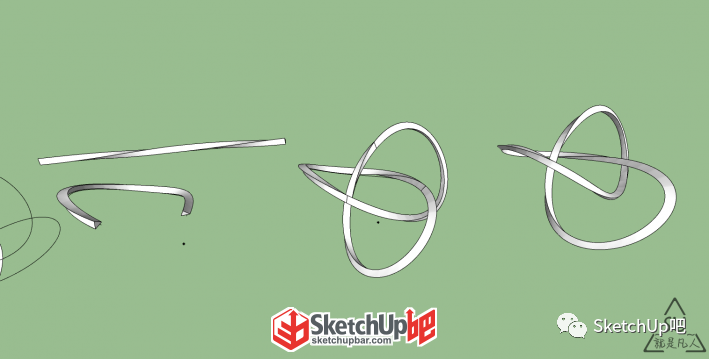

3、根據1/3路徑線的長度，做紅軸方向的等長線段，然后做一段三角柱使用變形框扭曲（SUAPP編號431）旋轉120°，然后通過兩次鏡像銜接起來再實體相加得到一段新的扭曲三角柱，使用形體彎曲，得到1/3的三葉結的單位段。然后繞圓心旋轉120°復制兩份，調整一下三處接口的位置，是可以完美對接的，然后再實體相加得到完整的三葉結裝置。

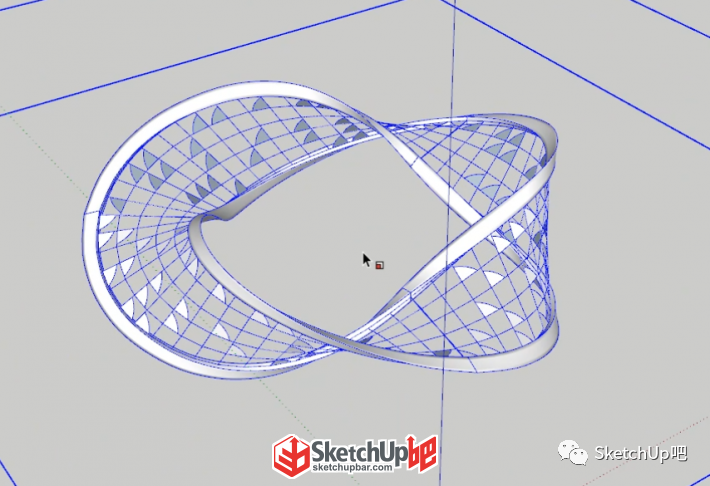

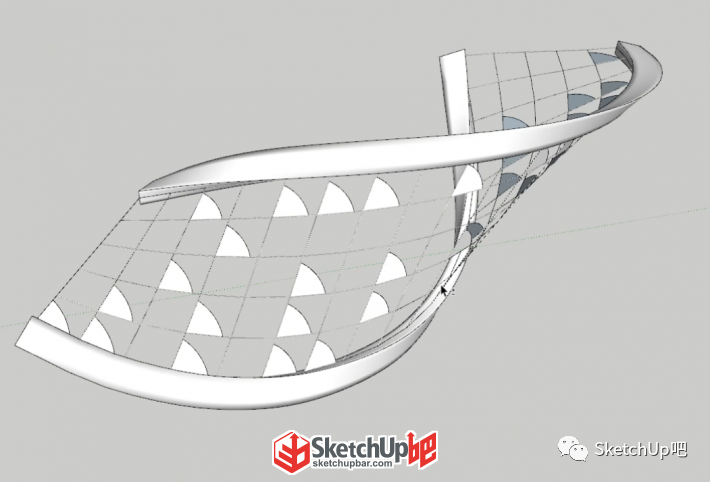

4、根據參考的圖，提取需要放樣的線段，分三次使用曲線放樣（SUAPP編號427）分別制作橫向豎向的線以及整個曲面，然后將曲面的柔化改為0，使用隨機選擇（SUAPP編號157）提取15%左右的三角面，聯合推拉之后進行打組，然后四個部分的大組接合在一起成為完整的三葉結裝置。

5、最后添加一些材質即可。

水墨丹青小哥哥

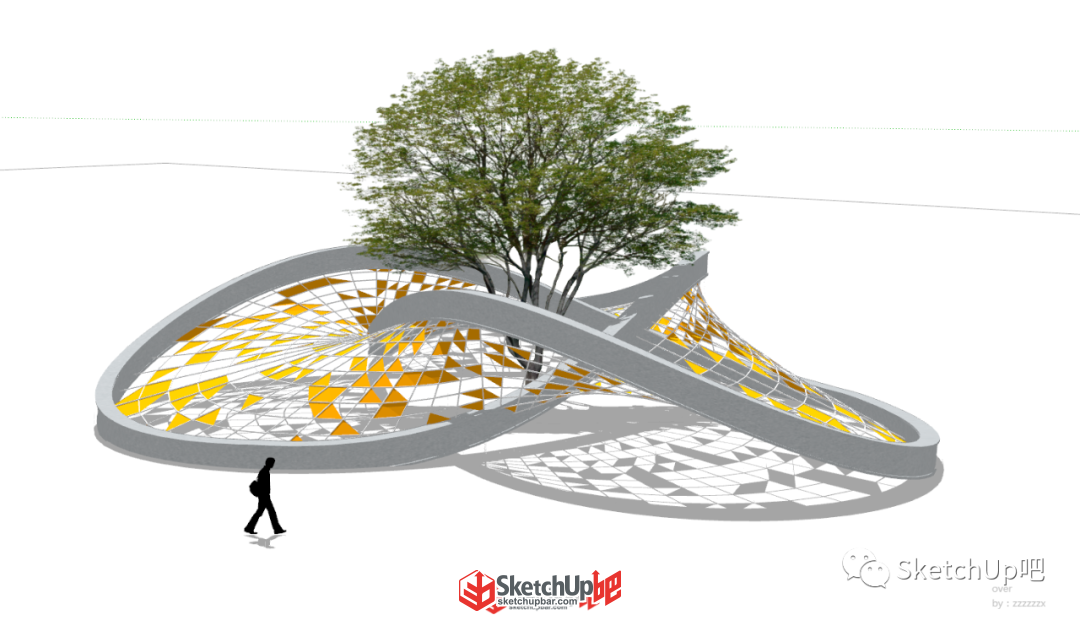

1、繪制基本的構造線。就是這個樣子的。注意要將目前的成組呦。

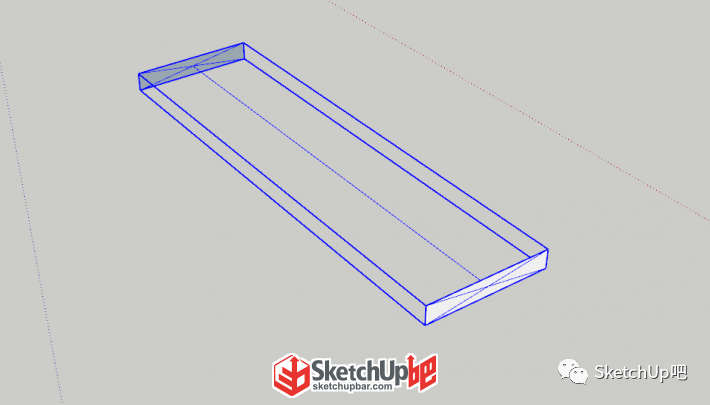

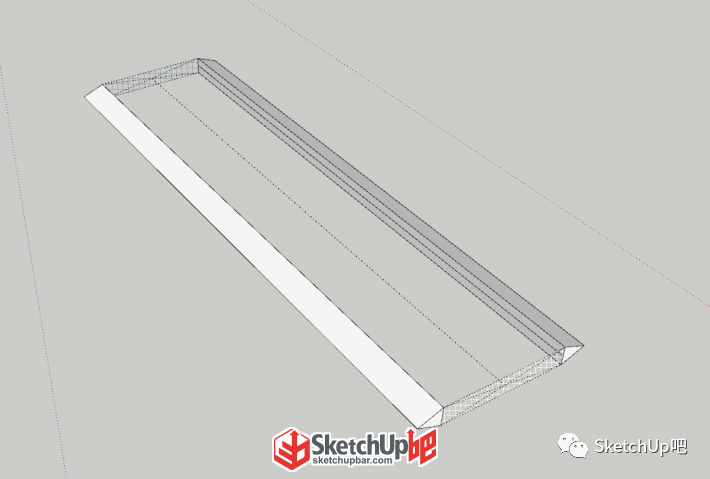

2、在兩邊又畫了兩個三棱柱，注意，在三棱柱的組件內，我有畫一條中線呦.然后把目前（包括第一步）成一個大大的組。

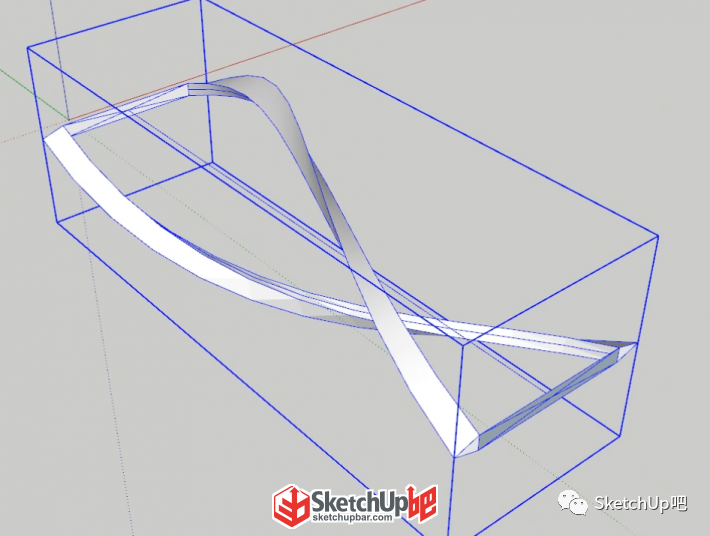

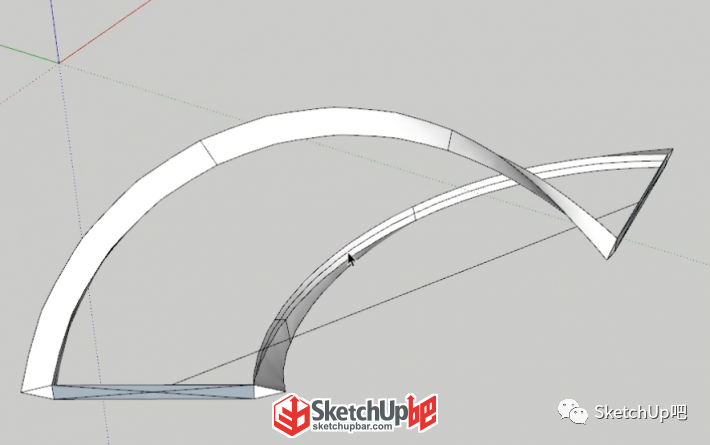

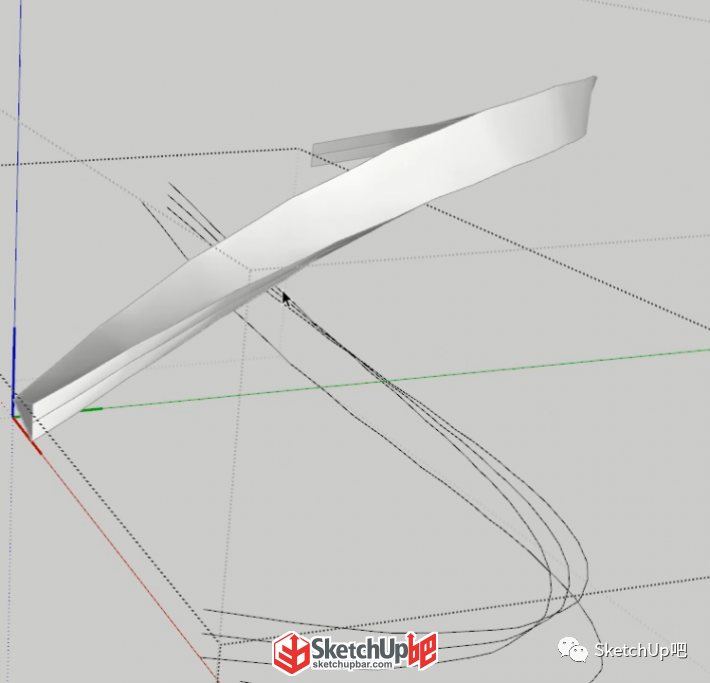

3、沿著剛才做的整個體的中心線進行扭曲旋轉180°。

4、沿著中心線，水平彎曲120°。

5、刪除掉兩側的線，和面，只留8根線。

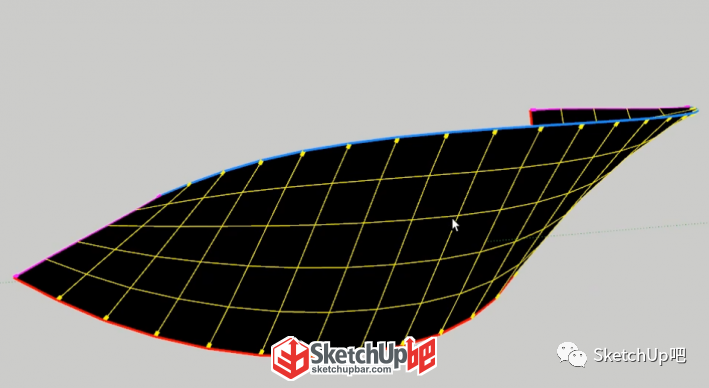

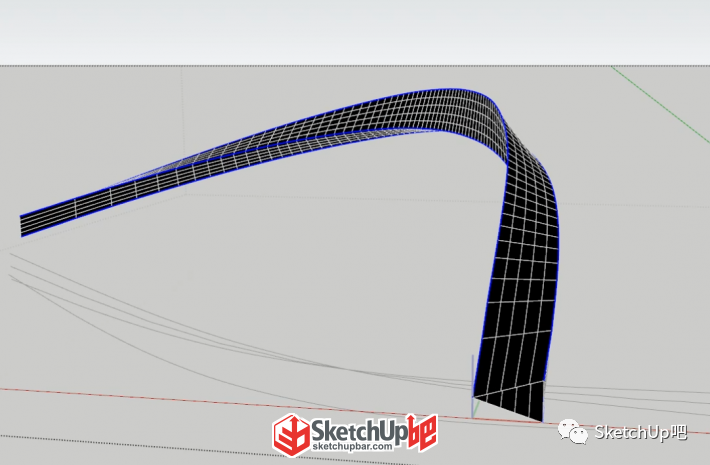

6、對曲線進行段數優化，然后曲線放樣（SUAPP編號427）。得到基本的邊體（這個放樣一組只用了三根，有一根沒有用）。

7、對剩下的那根曲線進行優化，更改曲線段數，更好的提取結構線。

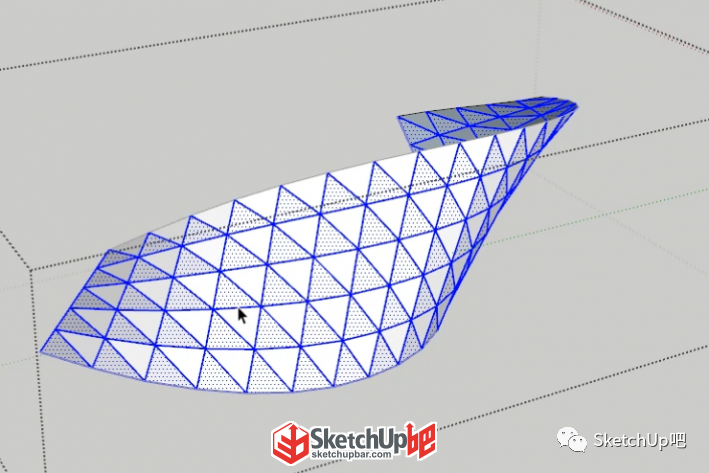

8、提取的結構線，進行線成管。將曲面三角化，然后選擇同樣方向的三角面。

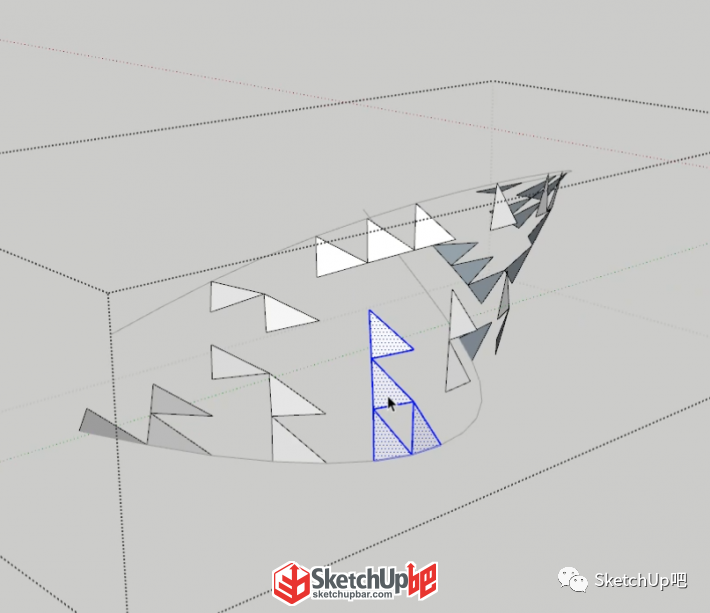

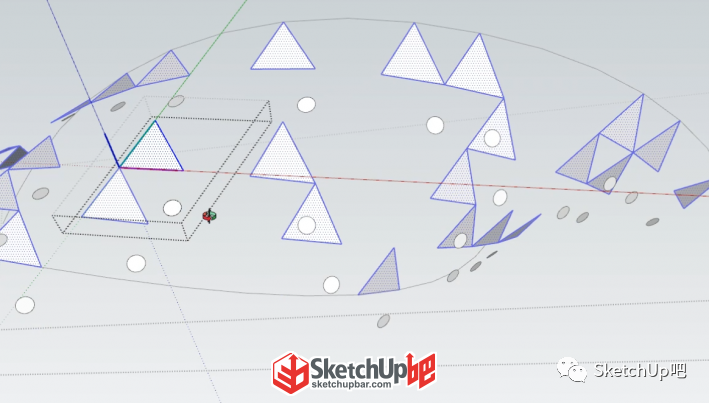

9、隨機選擇（SUAPP編號157），然后將現有的進行批轉組件（SUAPP編號242），改其中一個小旗子的形狀即可。

10、把目前有的所有東西旋轉120°*2大功告成呦，是不是很簡單。簡單的都令人發指。

更多視頻教程歡迎鎖定SketchUp吧

【超級講吧】欄目

www.mgcxq.cn/ke
