扭轉類的表皮在日常建模工作中很常見

今天就來分享一下這類表皮的建模思路

學會了這波操作

基本可以搞定大部分類似的建模啦！

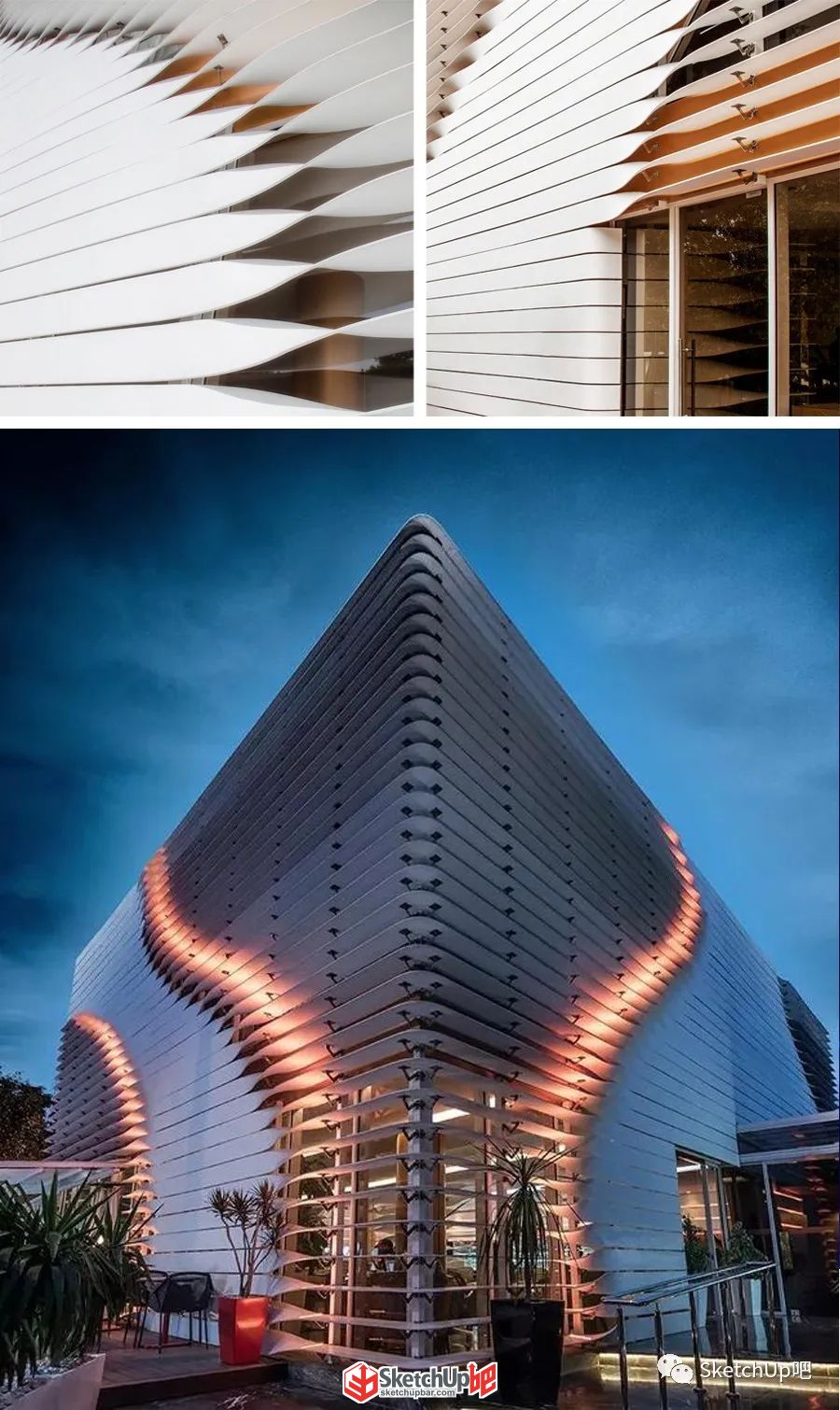

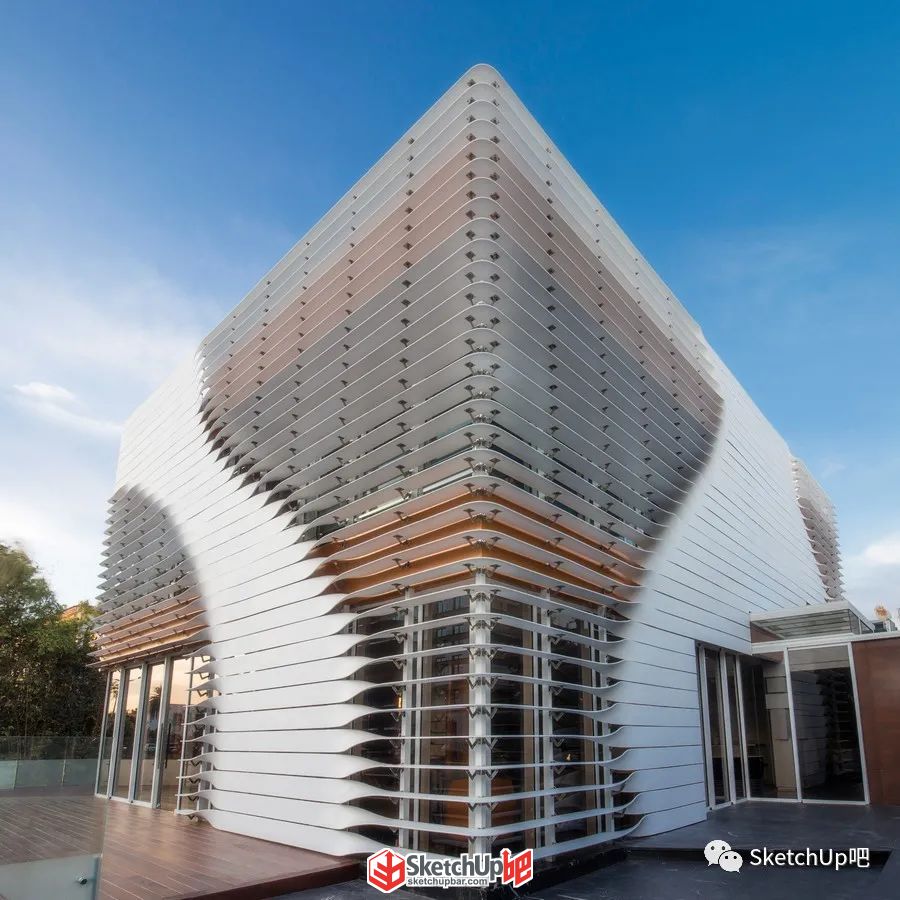

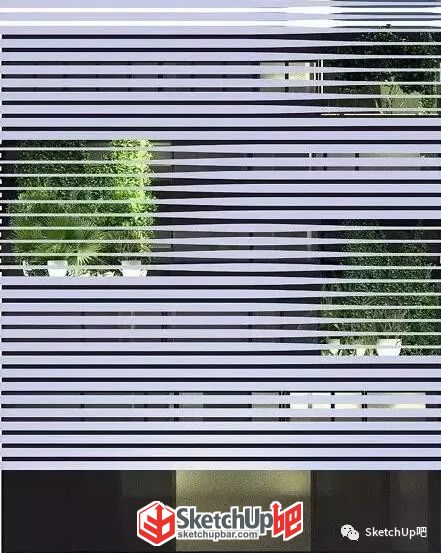

GAPI餐飲別墅,卡薩布蘭卡

除了這個表皮外，課程還擴展講解了

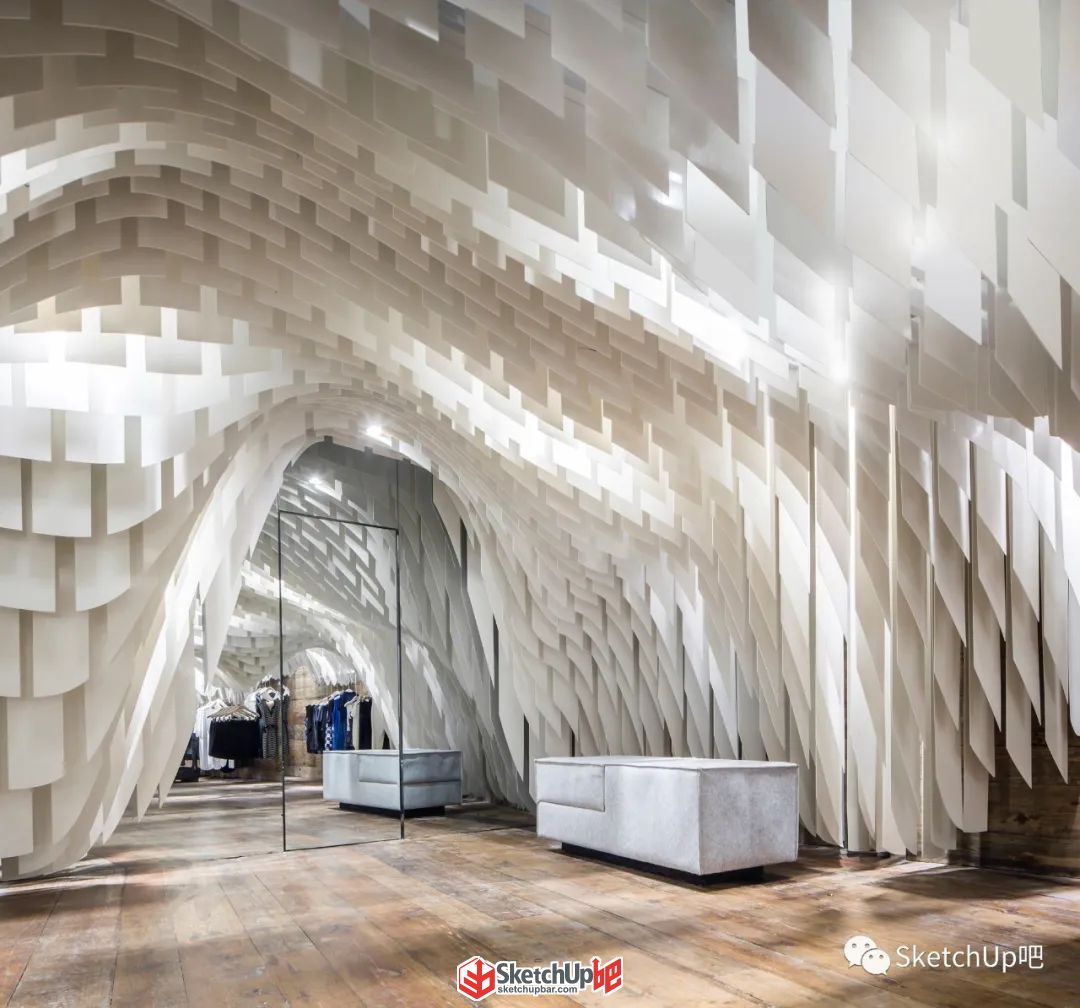

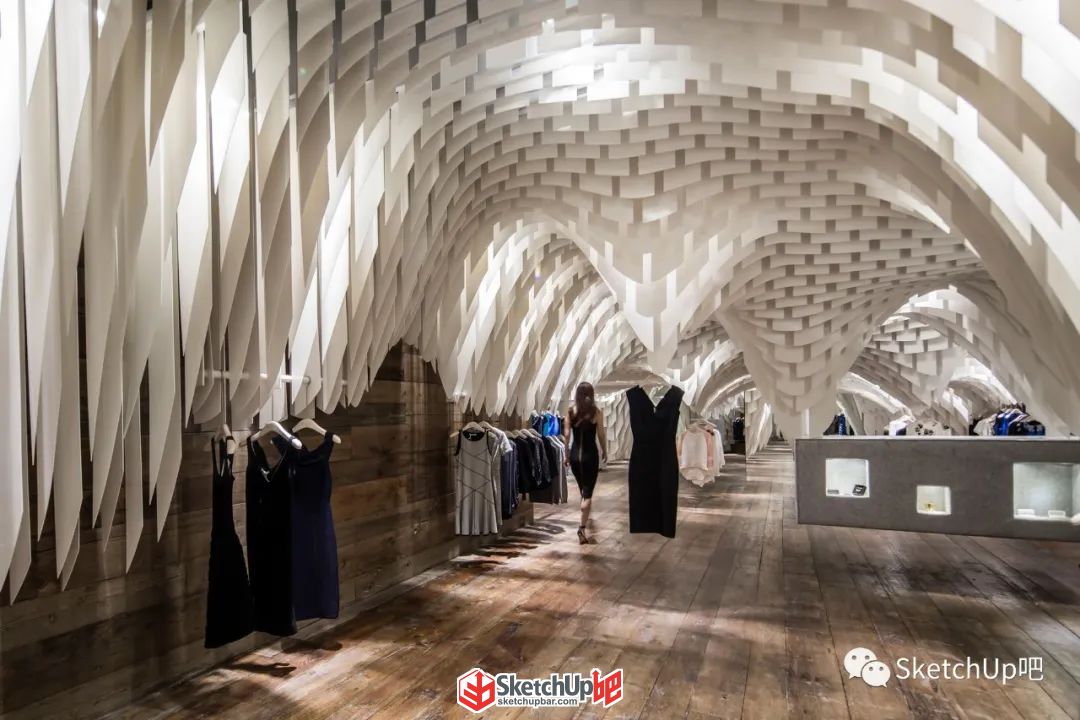

下面這個弧面吊頂?shù)目焖俳７绞?/span>

別錯過哦！

彈姐帶字幕視頻教程

完整視頻請點擊下方鏈接進入

http://url.subar.me/eaq7v

圖文教程

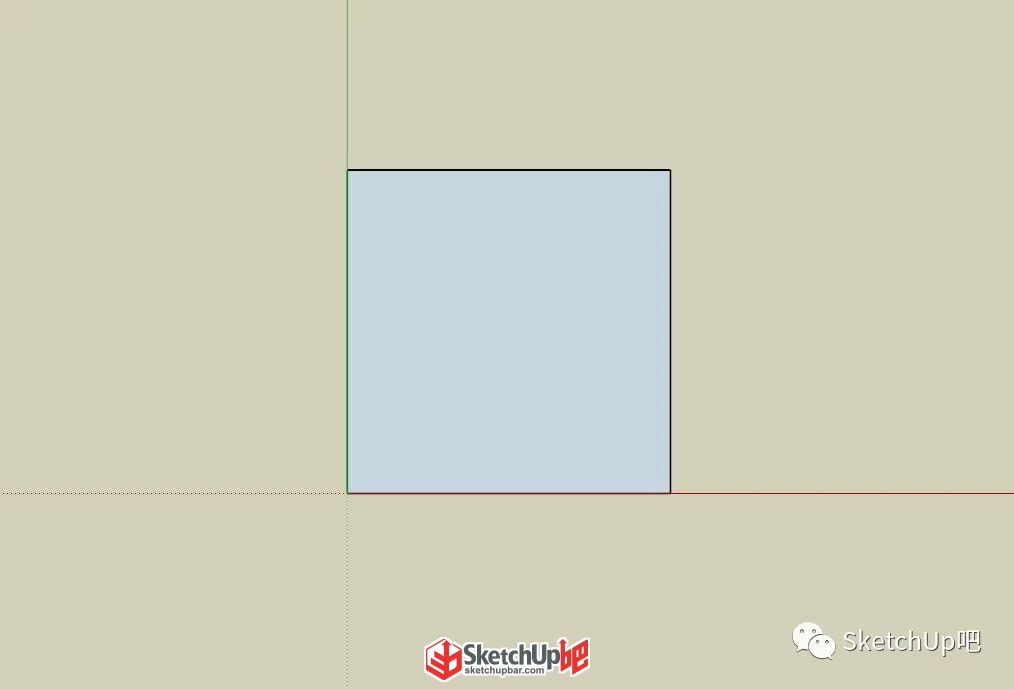

矩形工具繪制平面

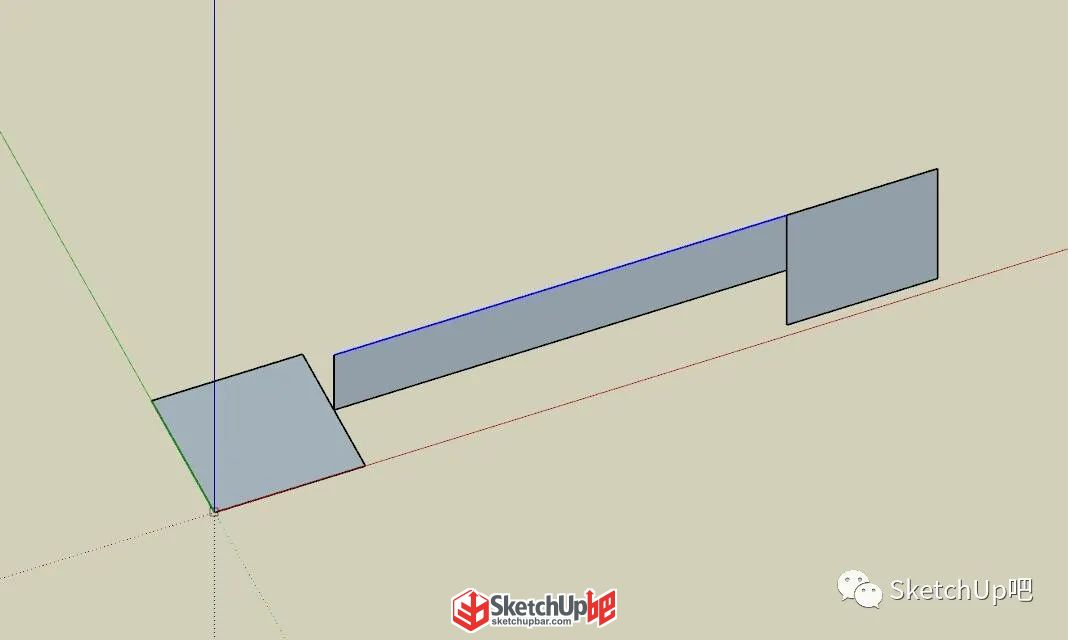

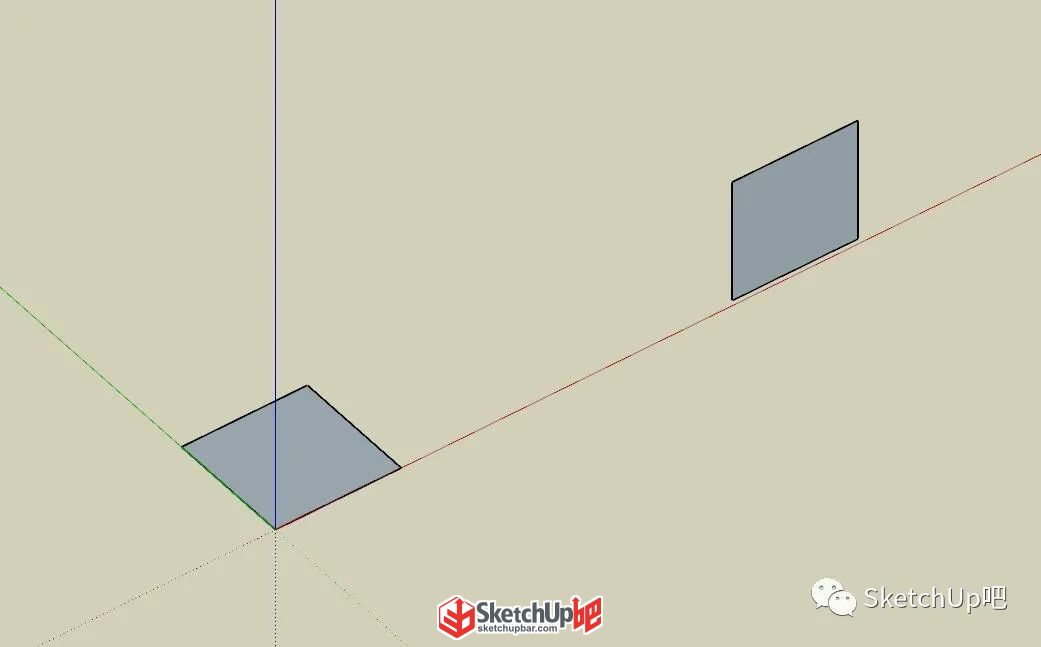

復制平面后旋轉90度，將兩個平面分別成組件

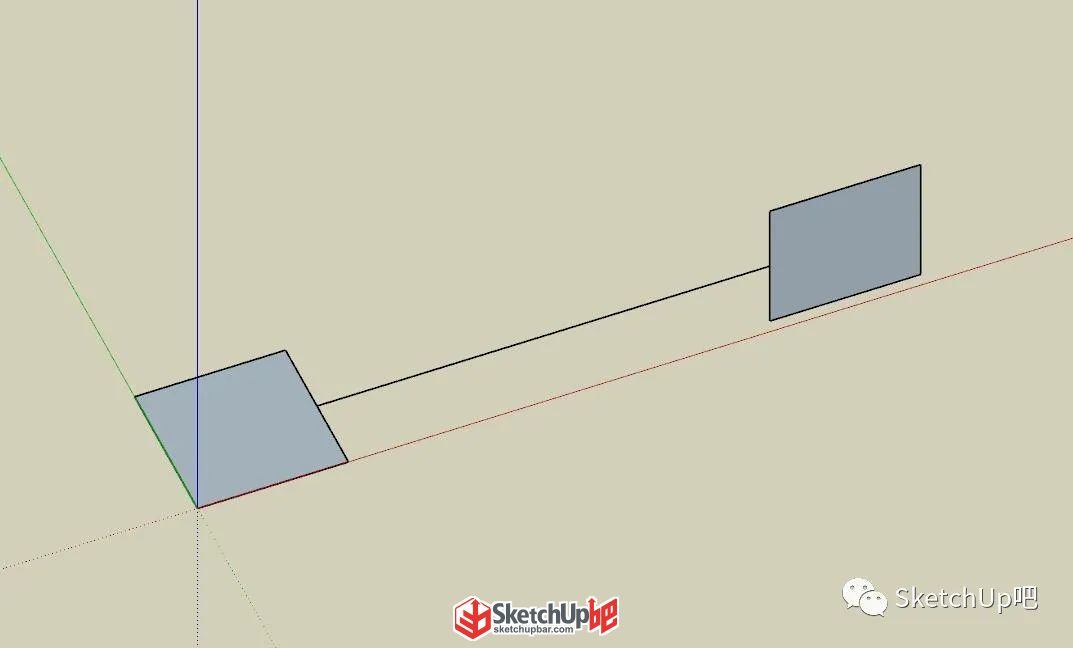

繪制中線

【拉線成面】（SUAPP編號156）將線拉成面

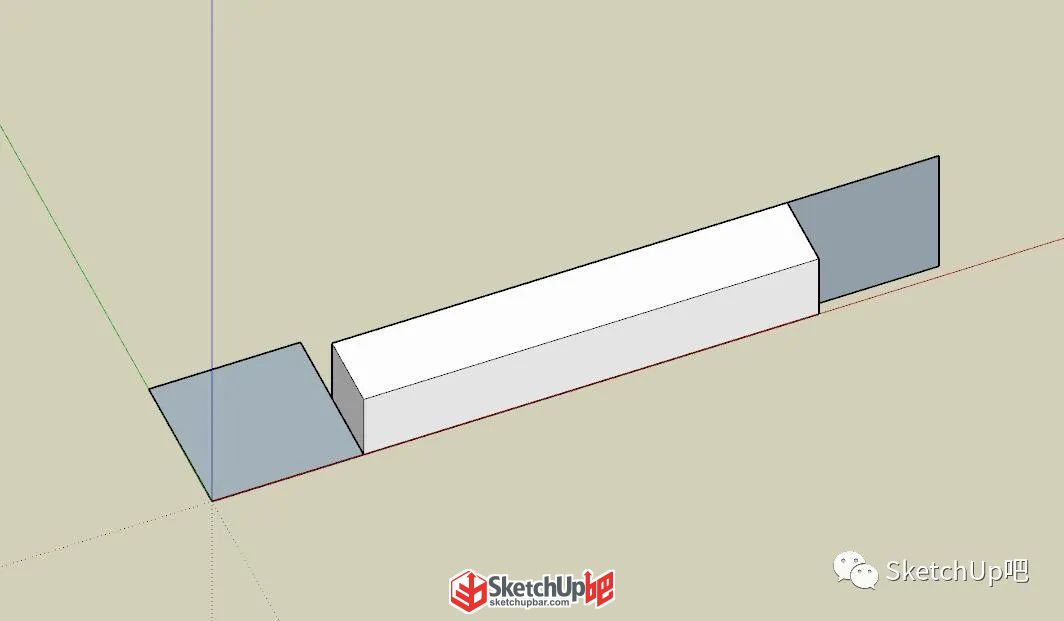

將面推拉成體塊

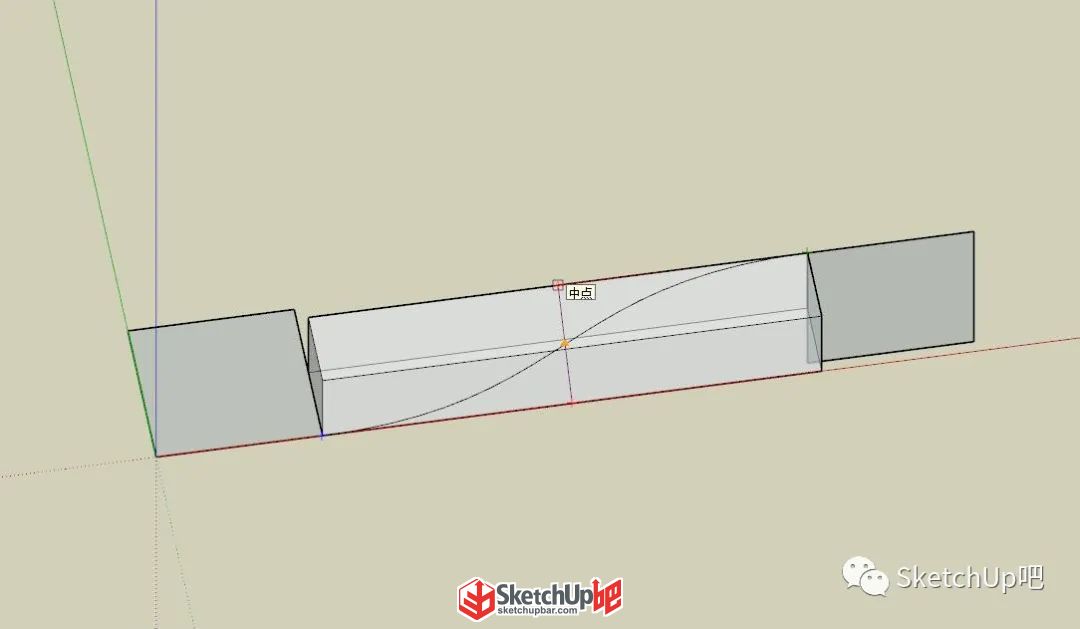

在X射線模式下，使用【貝茲曲線】（SUAPP編號96）繪制輪廓線，連接立柱的對角線，分別識別對應邊線的中點繪制弧線，清除立柱部分

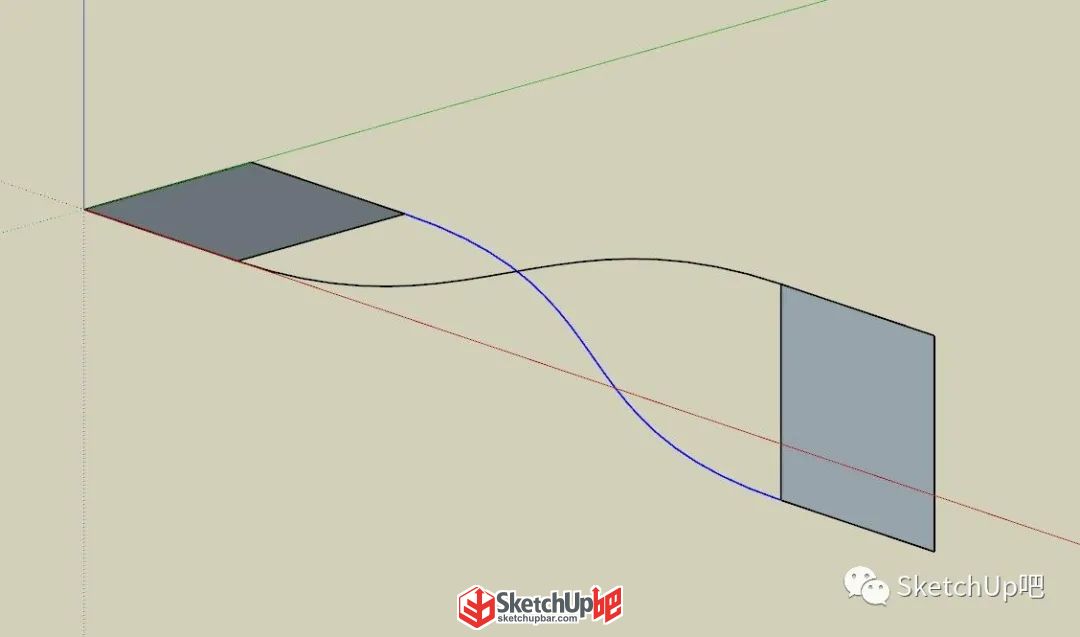

將弧線旋轉復制180度

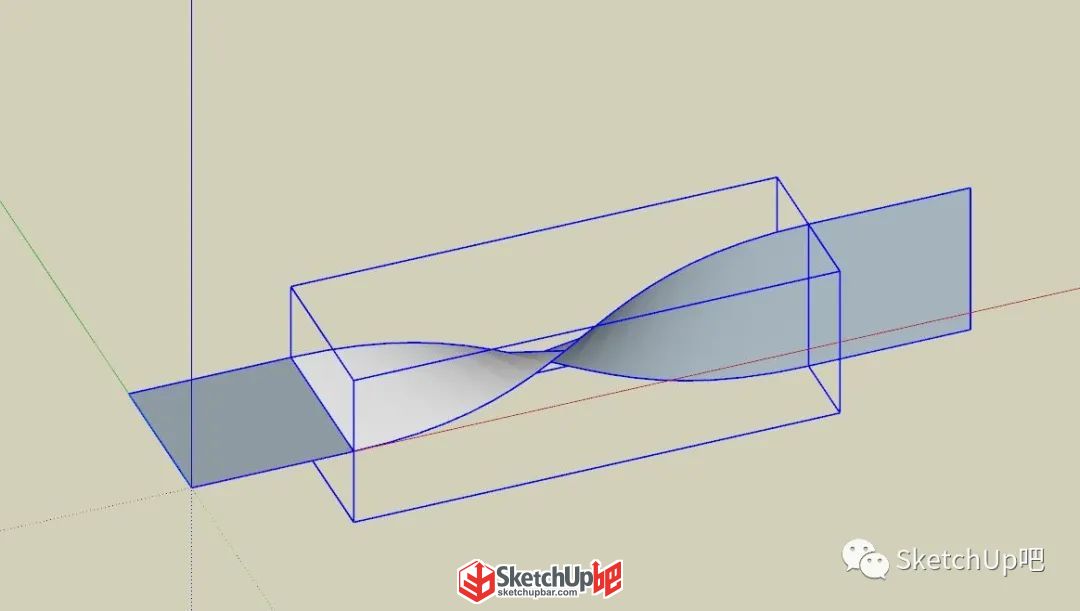

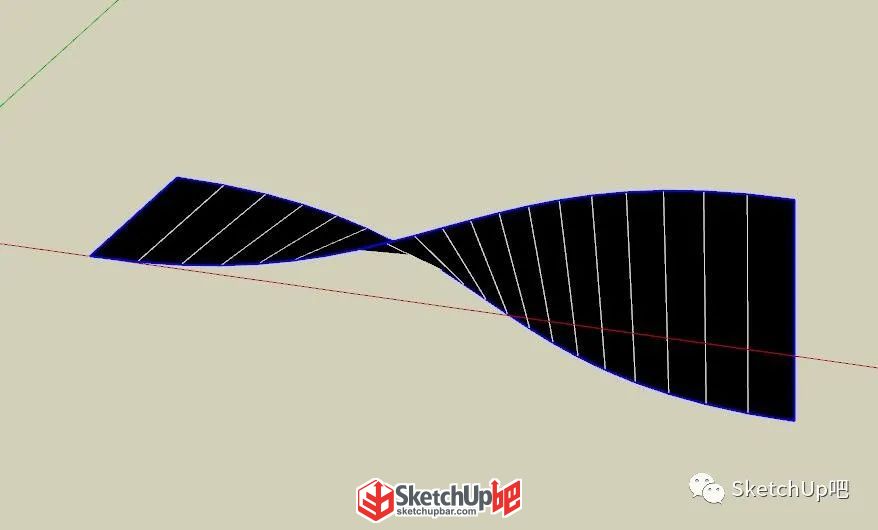

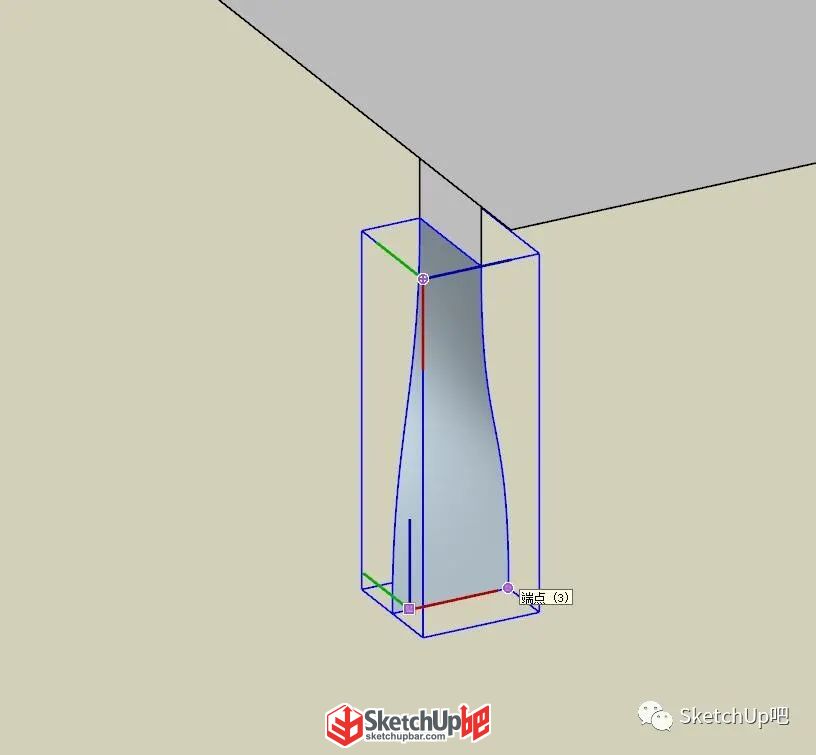

補充兩端的邊線，使用【曲線放樣】（SUAPP編號427）中的輪廓放樣得到曲面

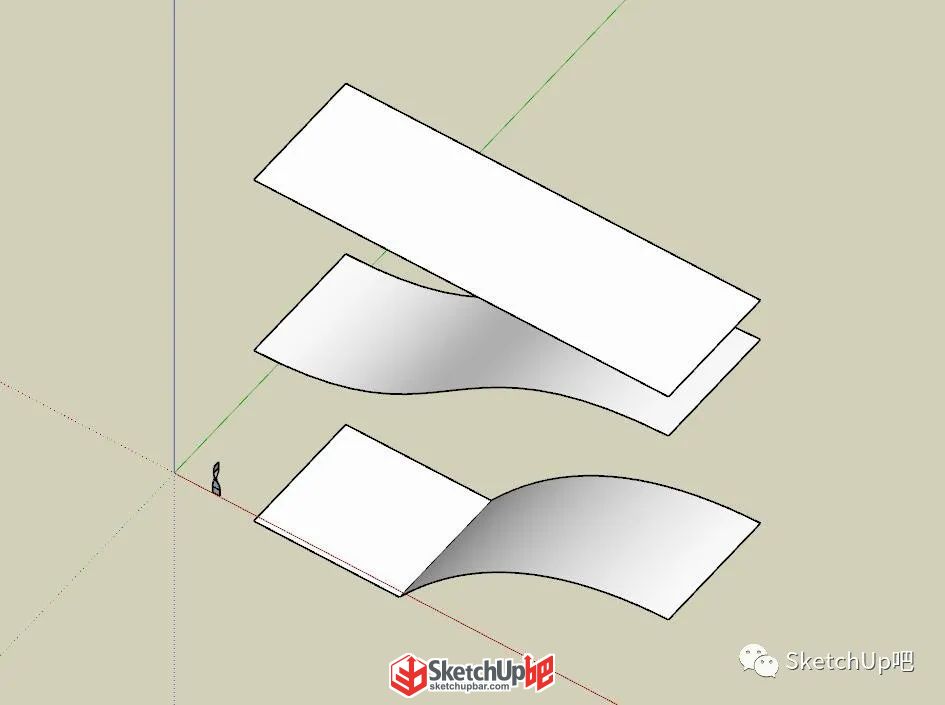

將生成的曲面群組炸開后成組件，這樣三個部分全部為組件了

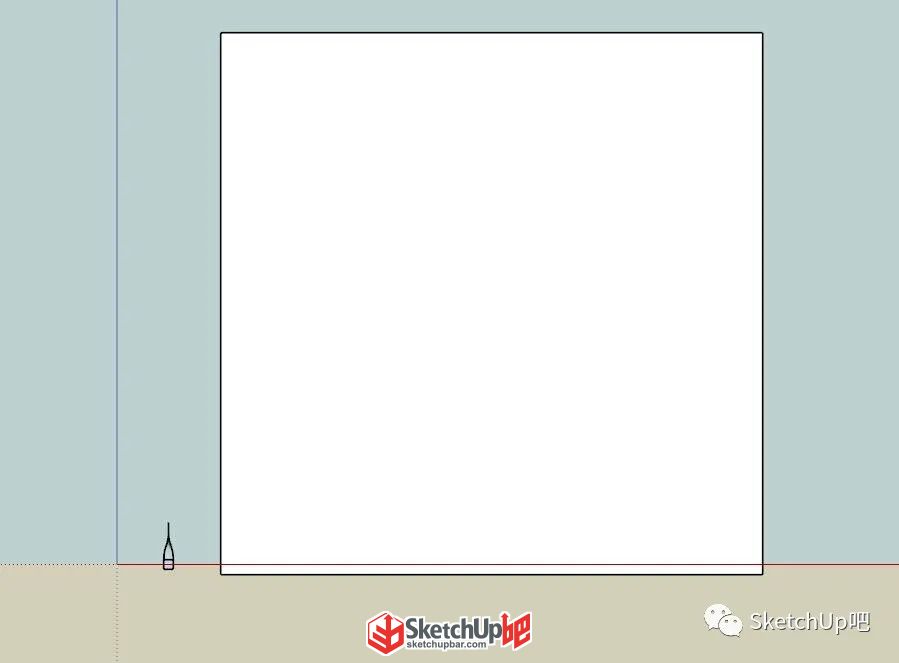

將標標準段旋轉90度，再繪制一個參考平面

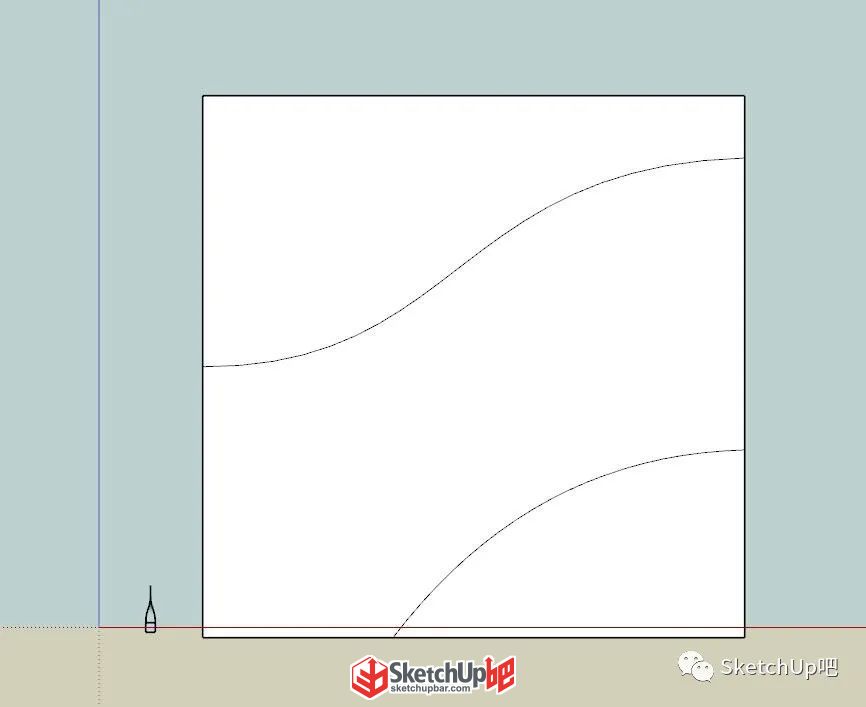

使用【貝茲曲線】（SUAPP編號96）在平面上繪制弧線

刪除多余的部分，然后使用【拉線成面】（SUAPP編號156）工具將線拉成面

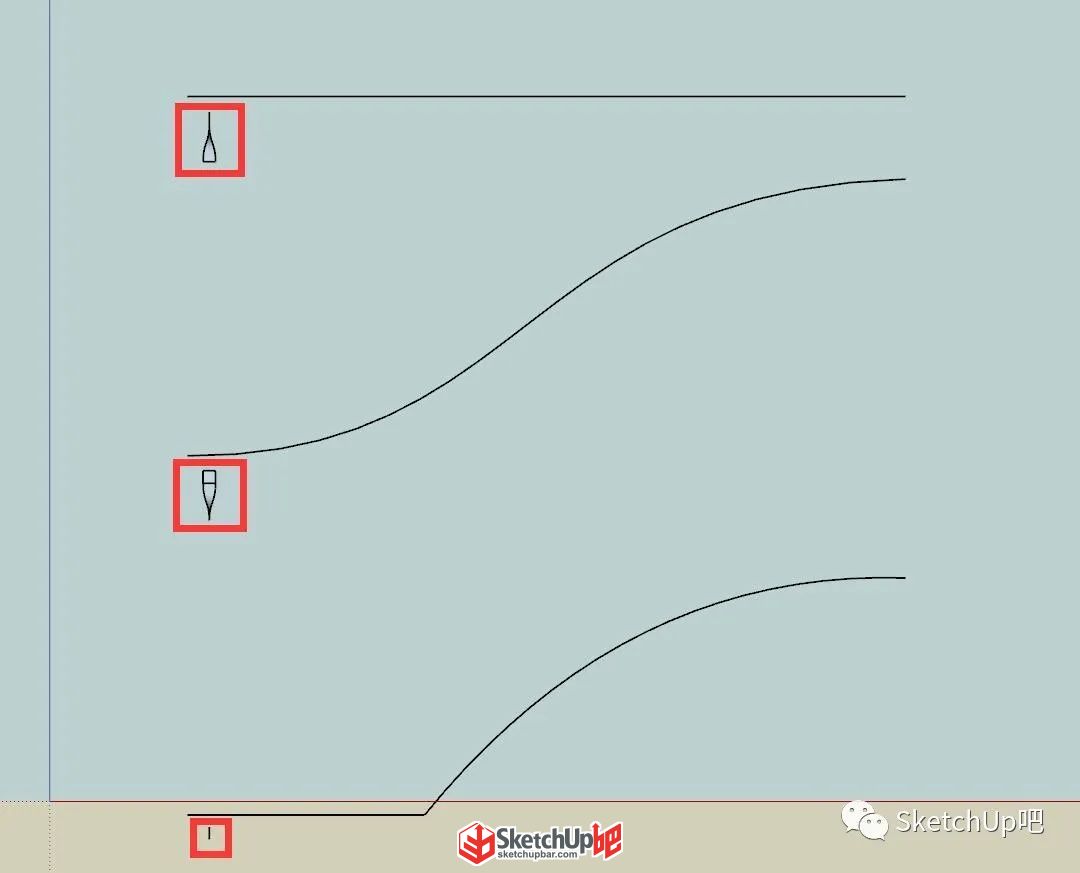

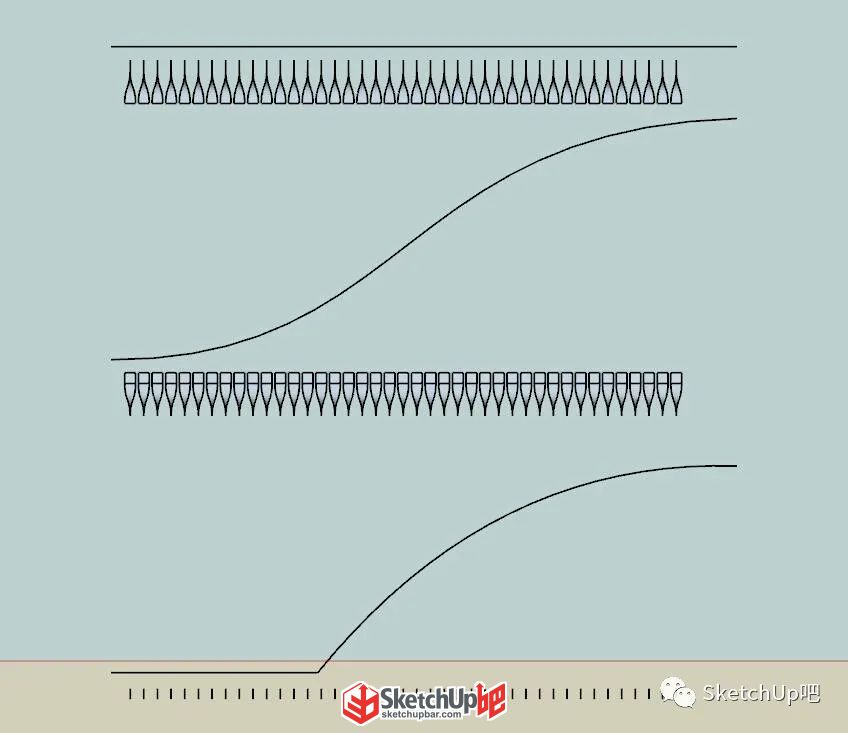

將標準段分別放到如下圖的位置，方便后面的操作

重置組件坐標，讓坐標與世界坐標統一

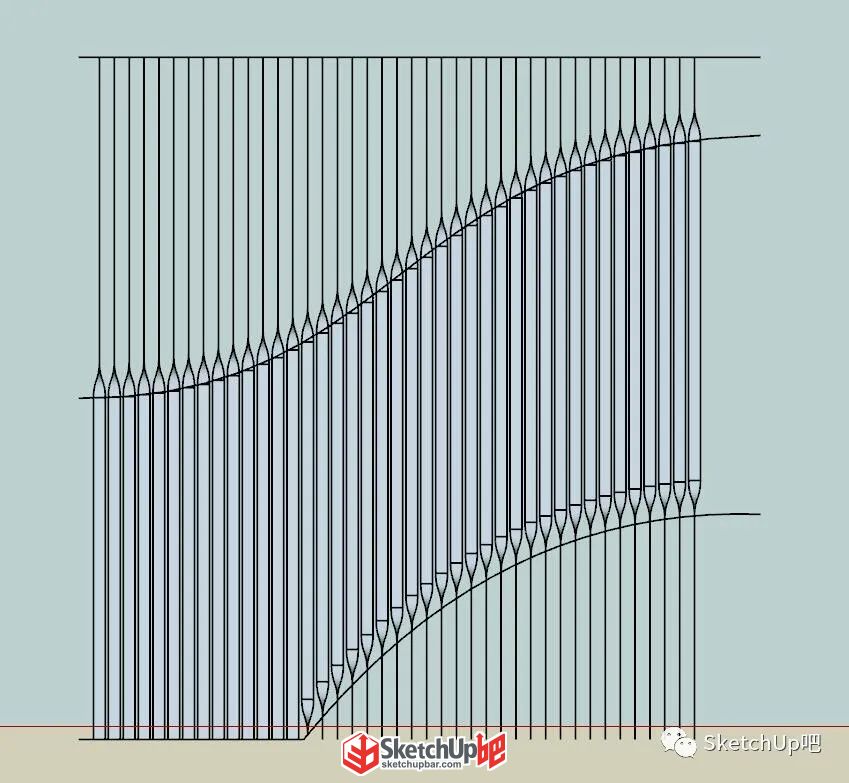

然后一列標準段進行陣列

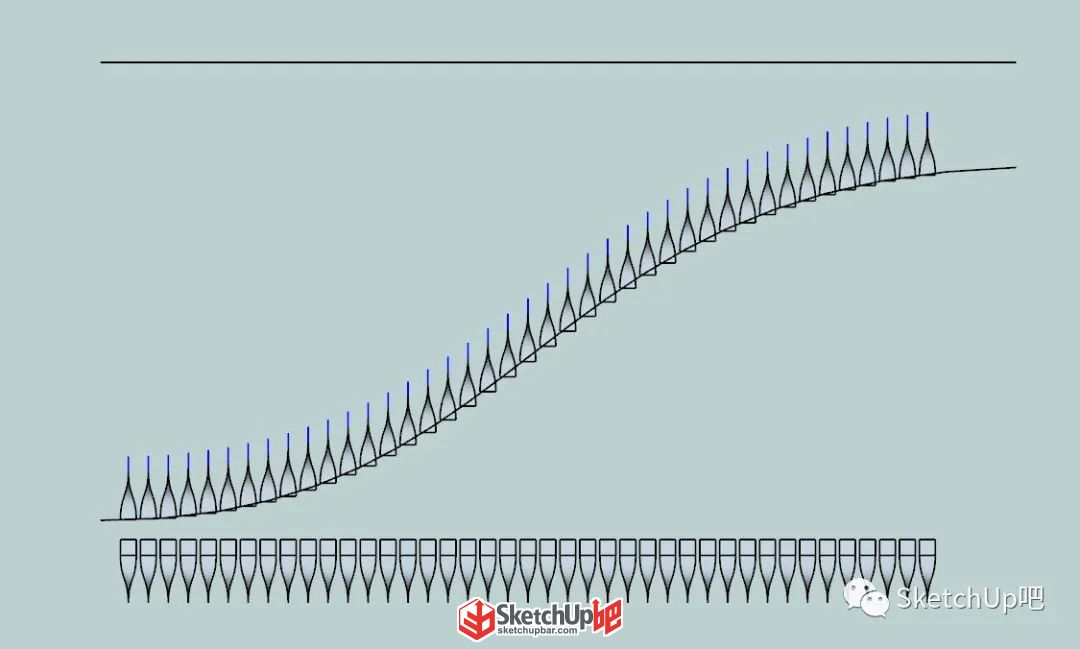

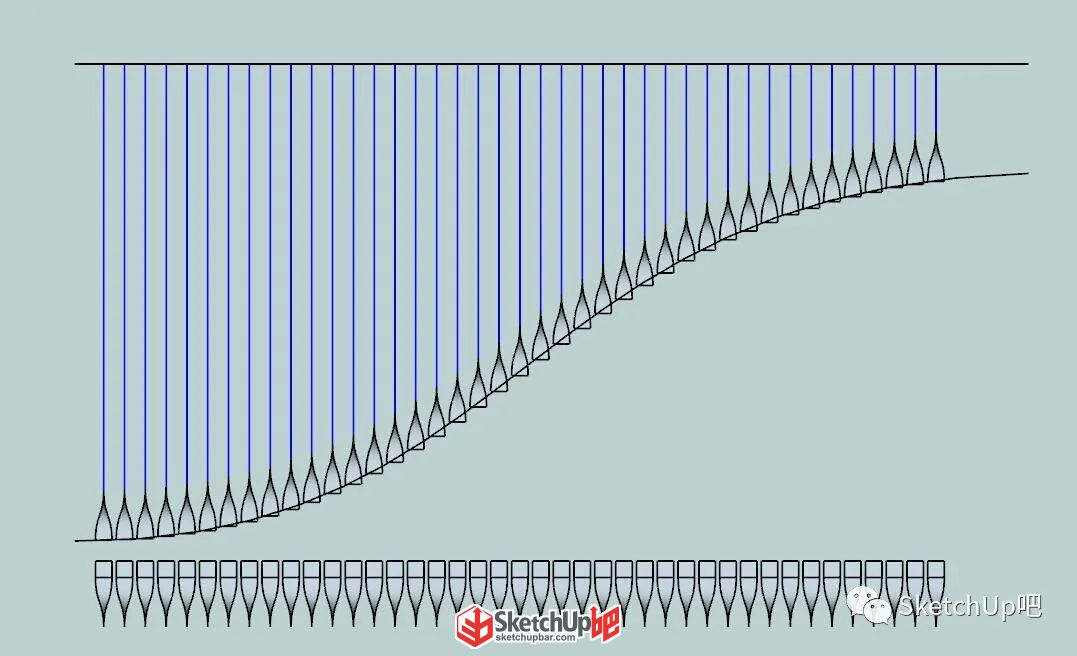

使用【標高放置】（SUAPP編號39）中的放置于面將扭轉部分落到最近的曲面上

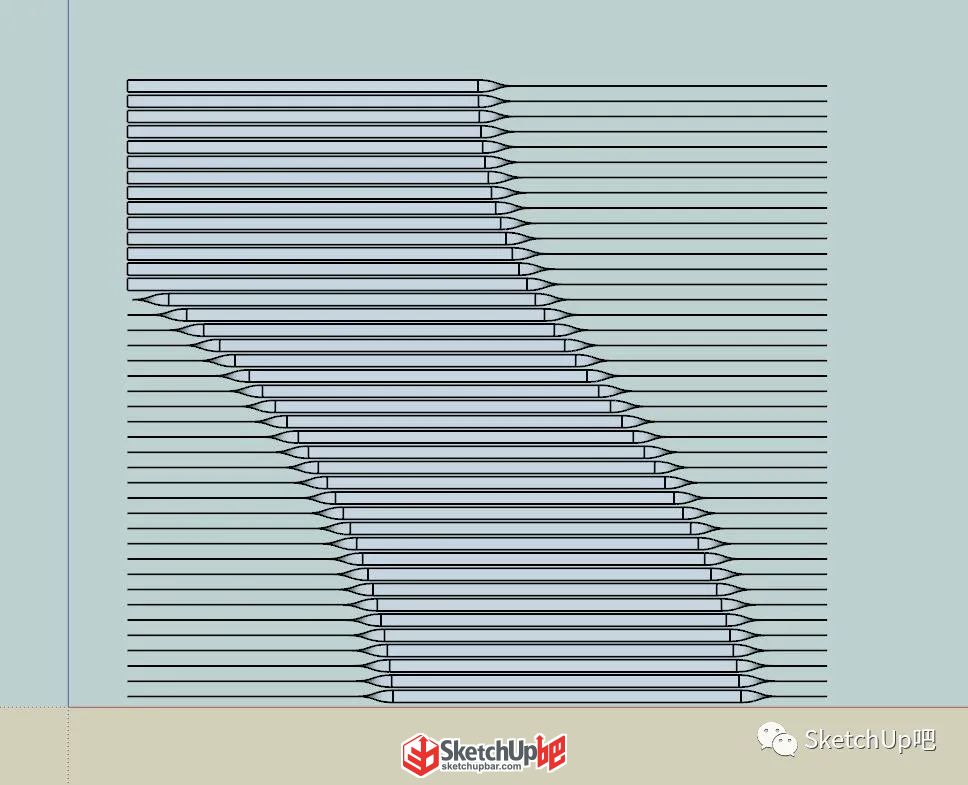

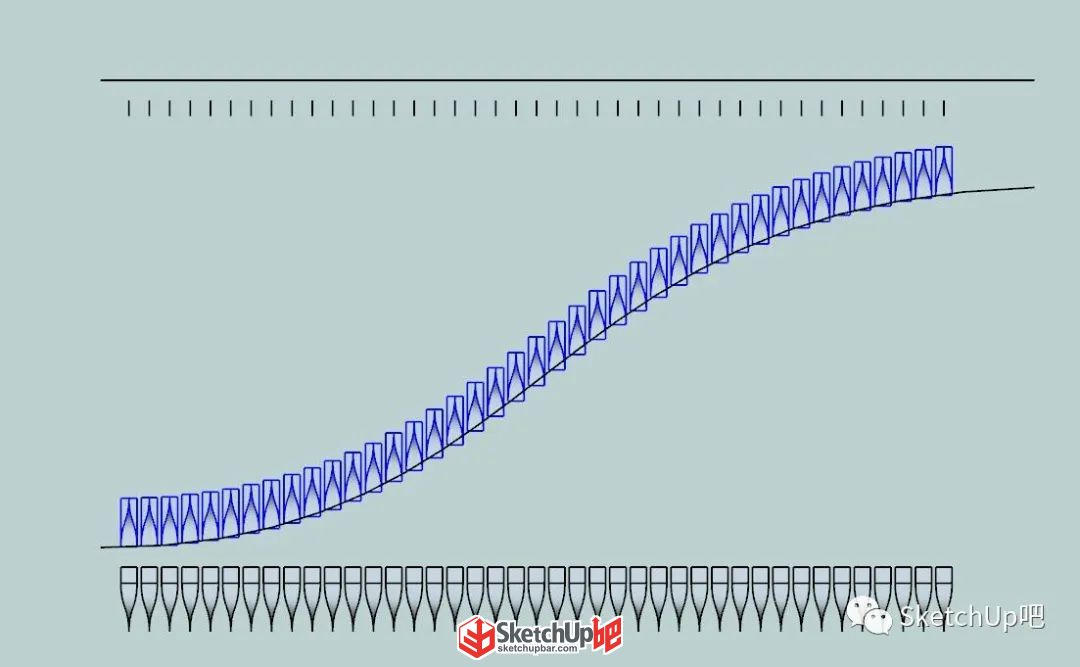

平面部分也用放置于面落到扭轉面上

然后使用【延組至頂】（SUAPP編號244）將平面部分延伸到上方

剩下的部分同樣的操作

將做好的部分旋轉90度轉回來

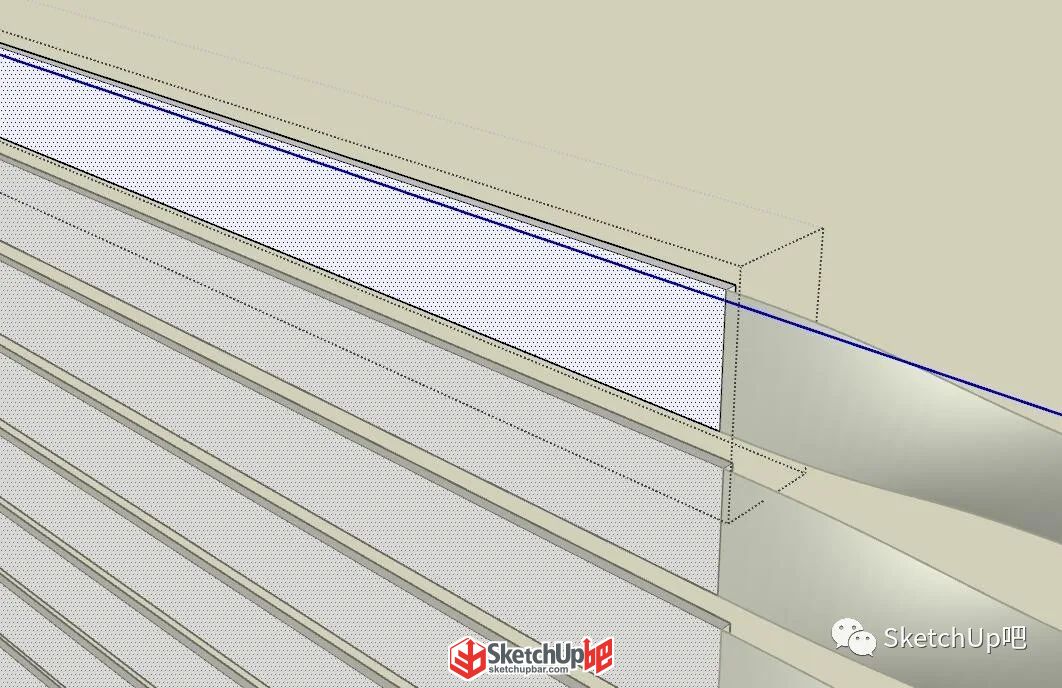

然后使用推拉工具將面推拉出厚度

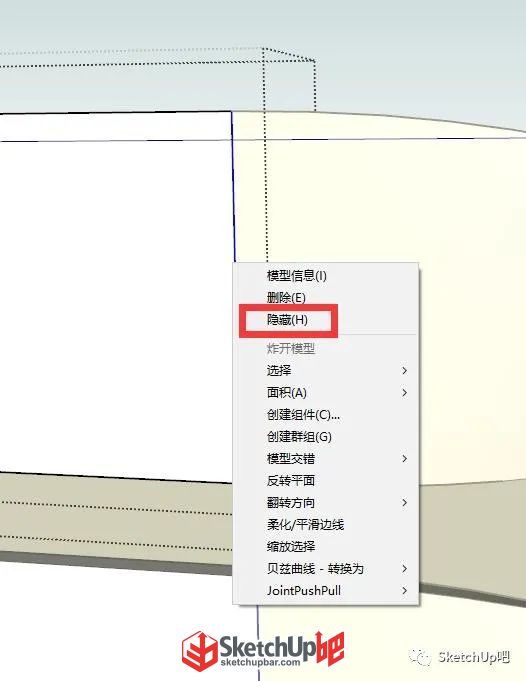

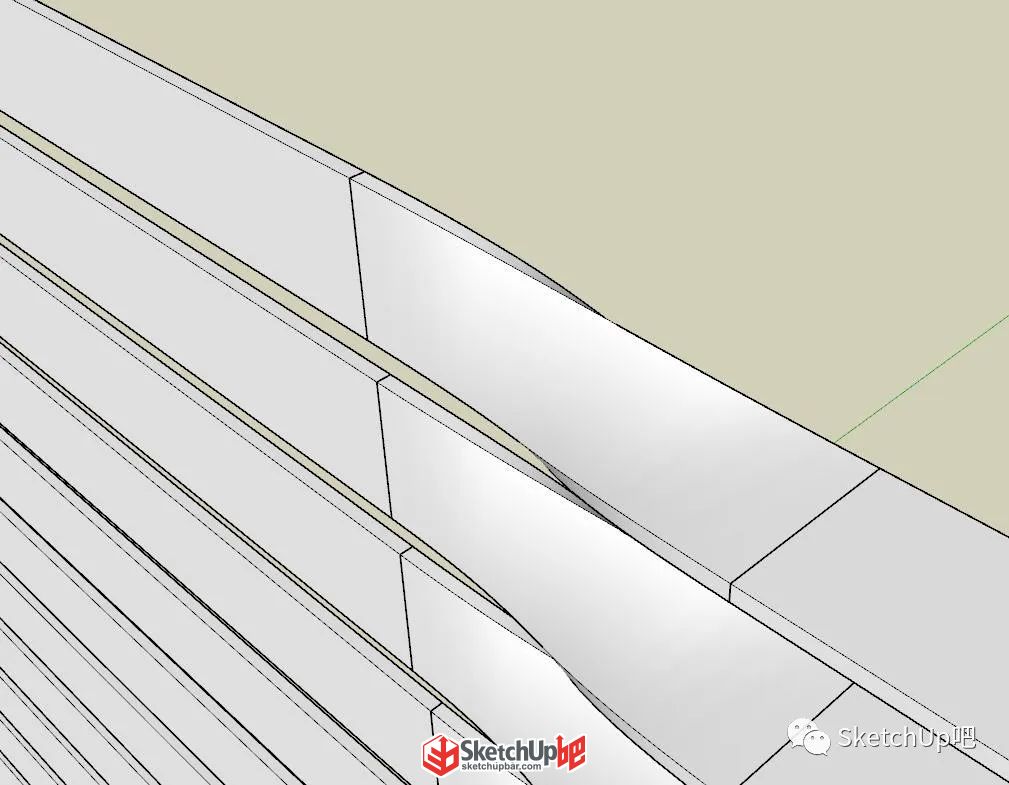

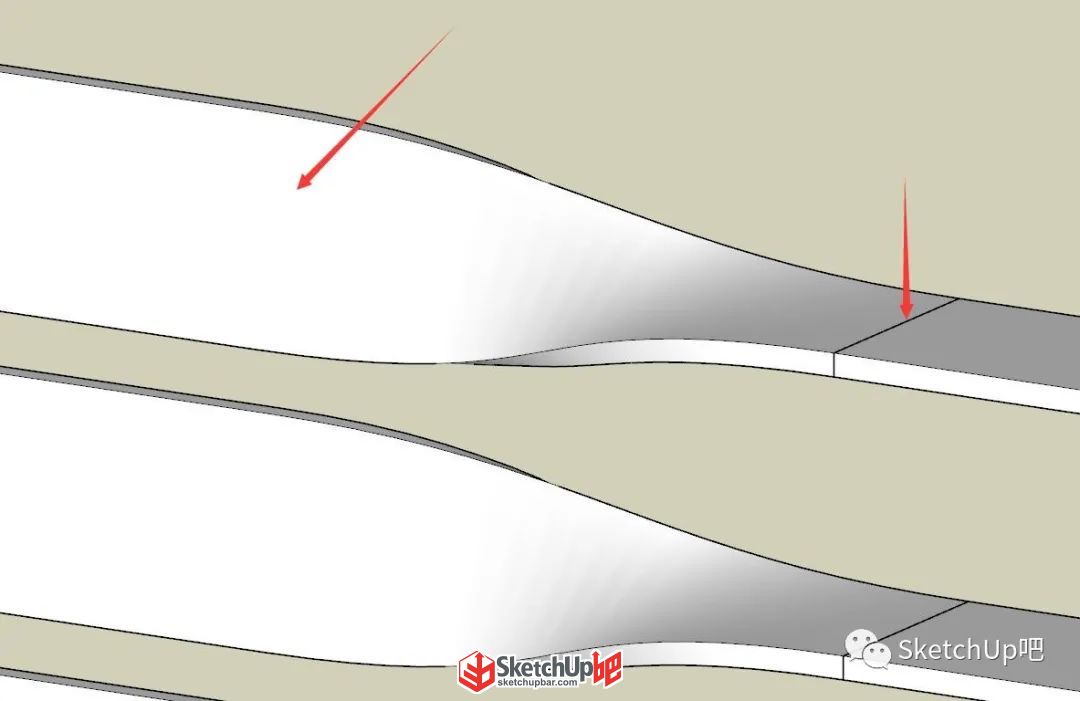

銜接部分邊線可以進行隱藏

隱藏后看上去更流暢

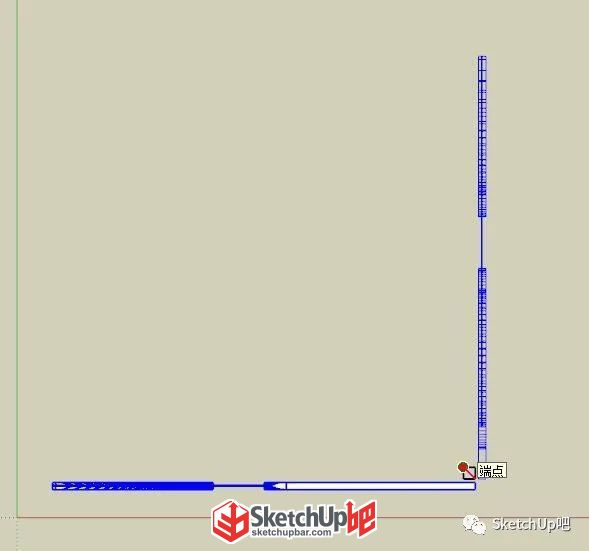

然后將這部分進行90度鏡像

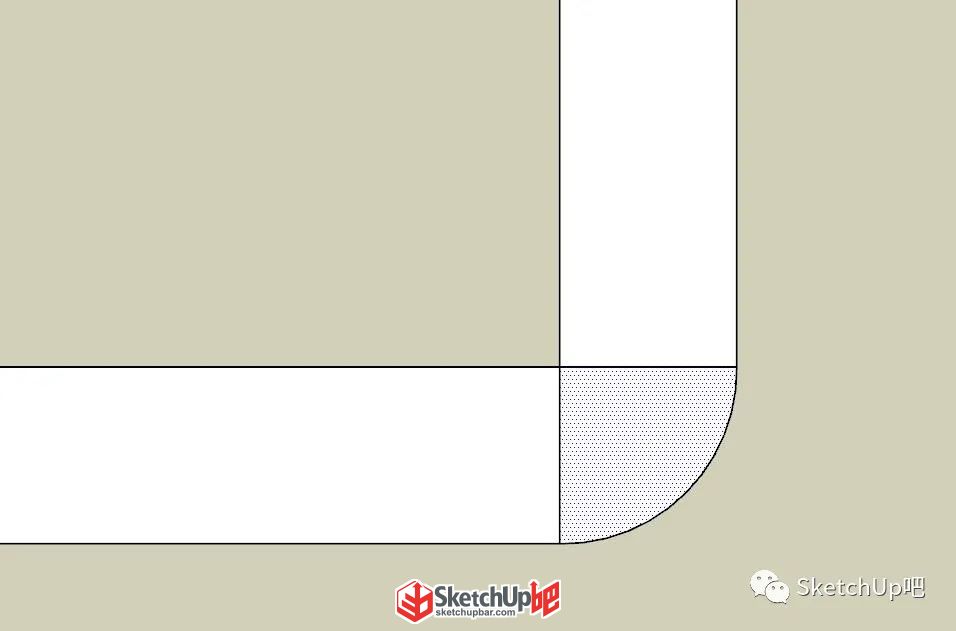

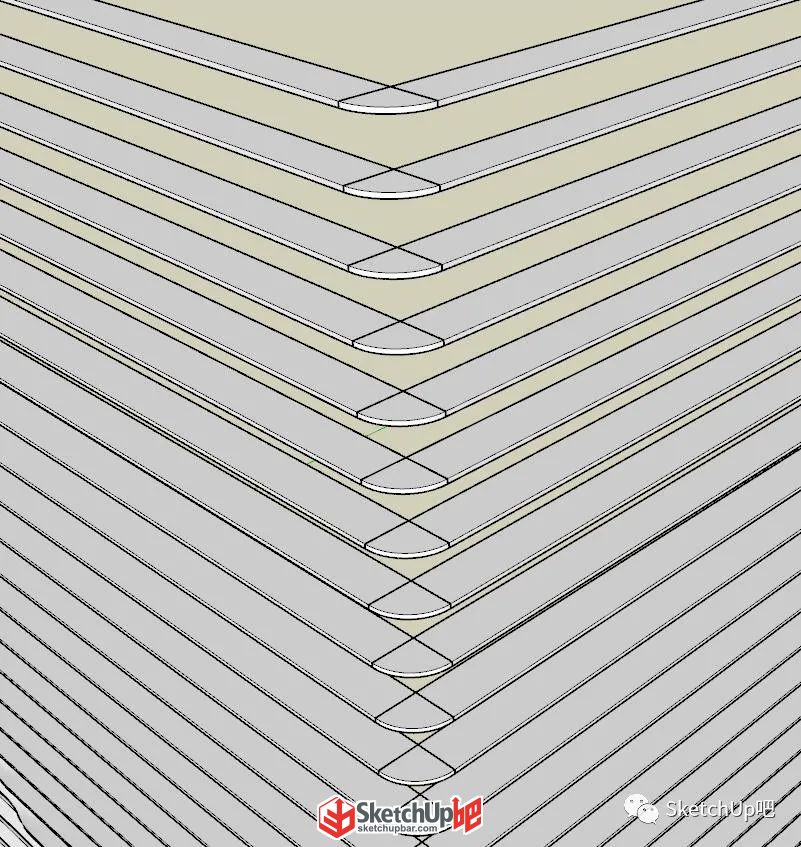

鏡像后用圓弧工具補充出拐角處，拉出厚度并成組件

陣列填滿

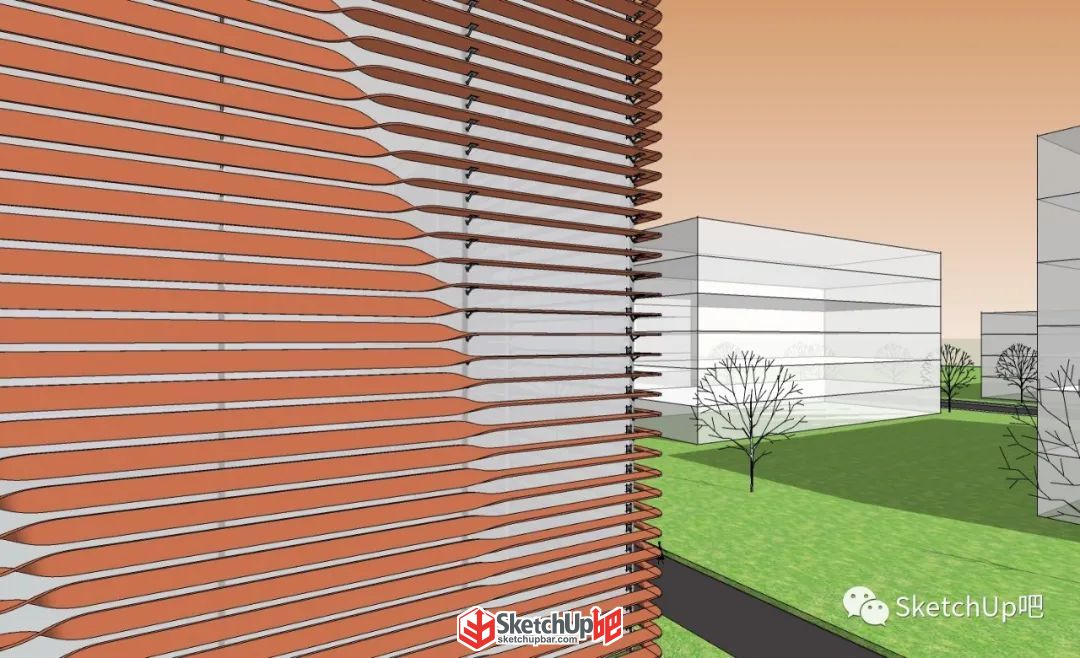

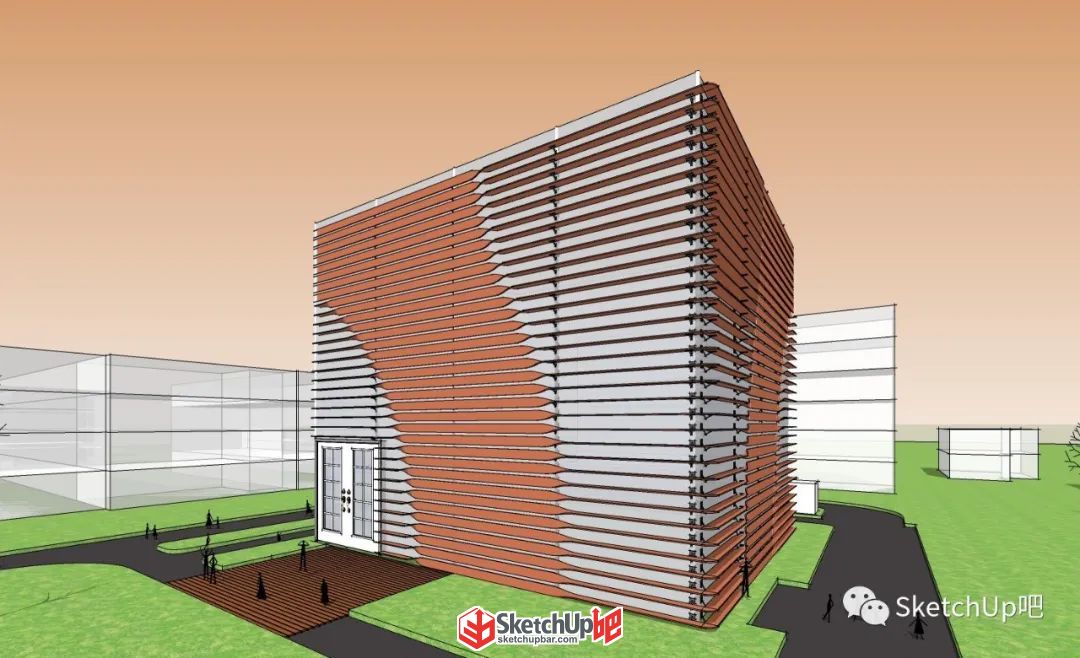

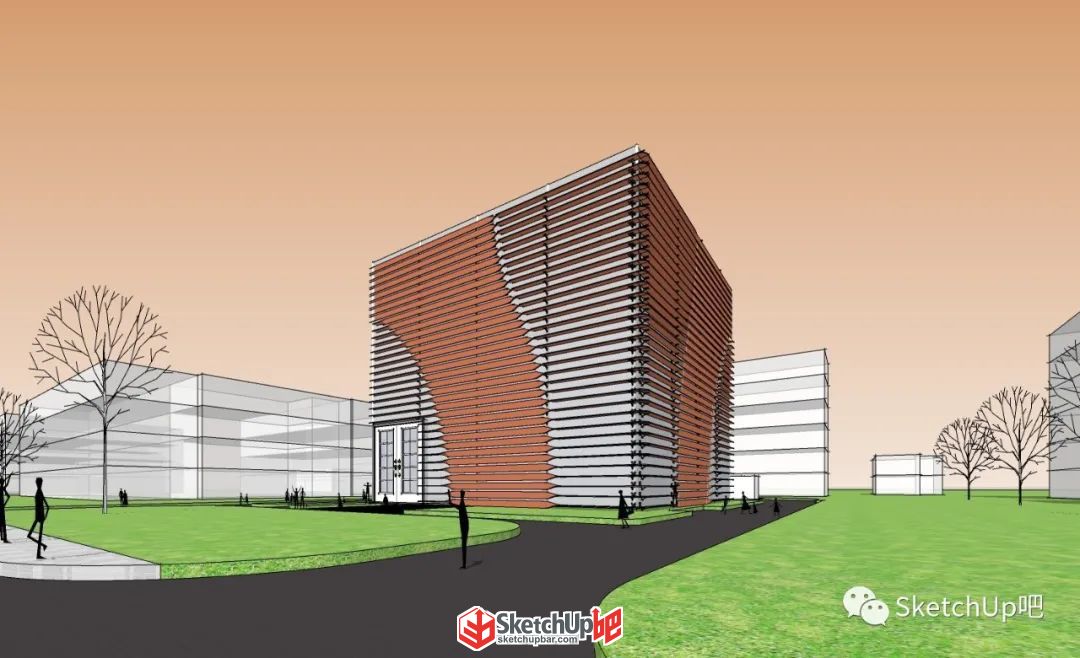

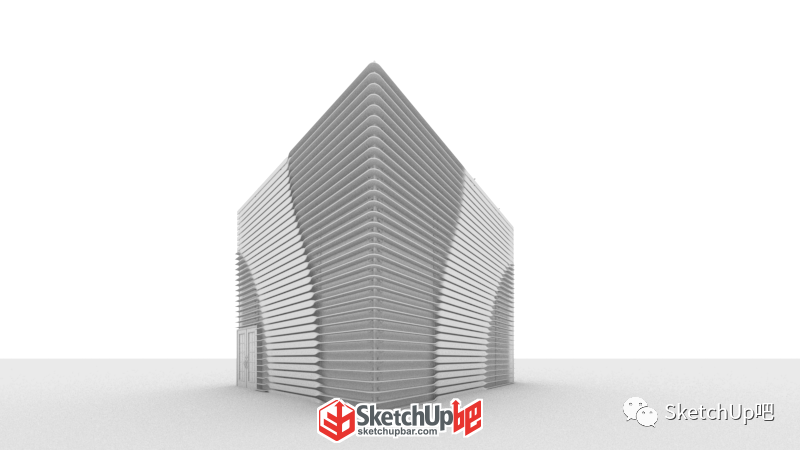

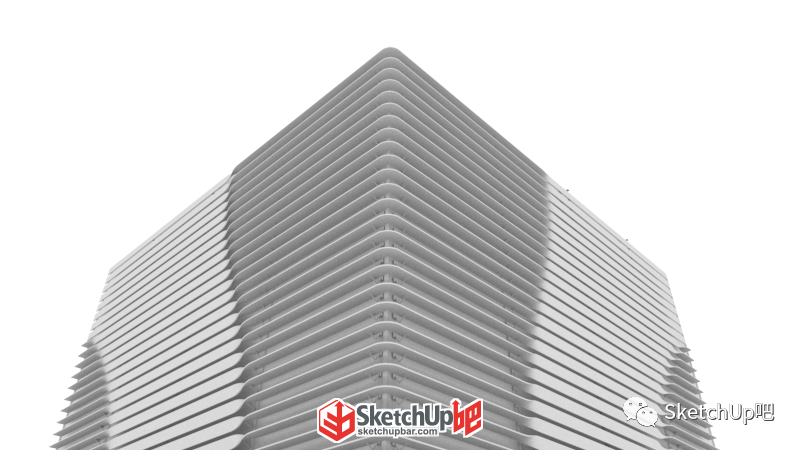

這樣我們的建筑表皮就做好啦

教程就是這樣啦！

是不是賊簡單呢~

所以你學廢了嗎？

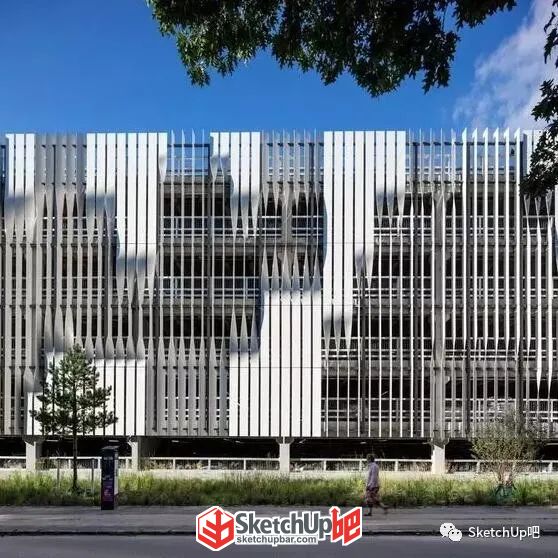

學會了這種思路

下面這些都是小case啦！

想看完整視頻記得點擊鏈接：http://www.mgcxq.cn/ke/180?
