又到了公布懸賞作業的時候了 這一次建南昌島嶼浮云塔

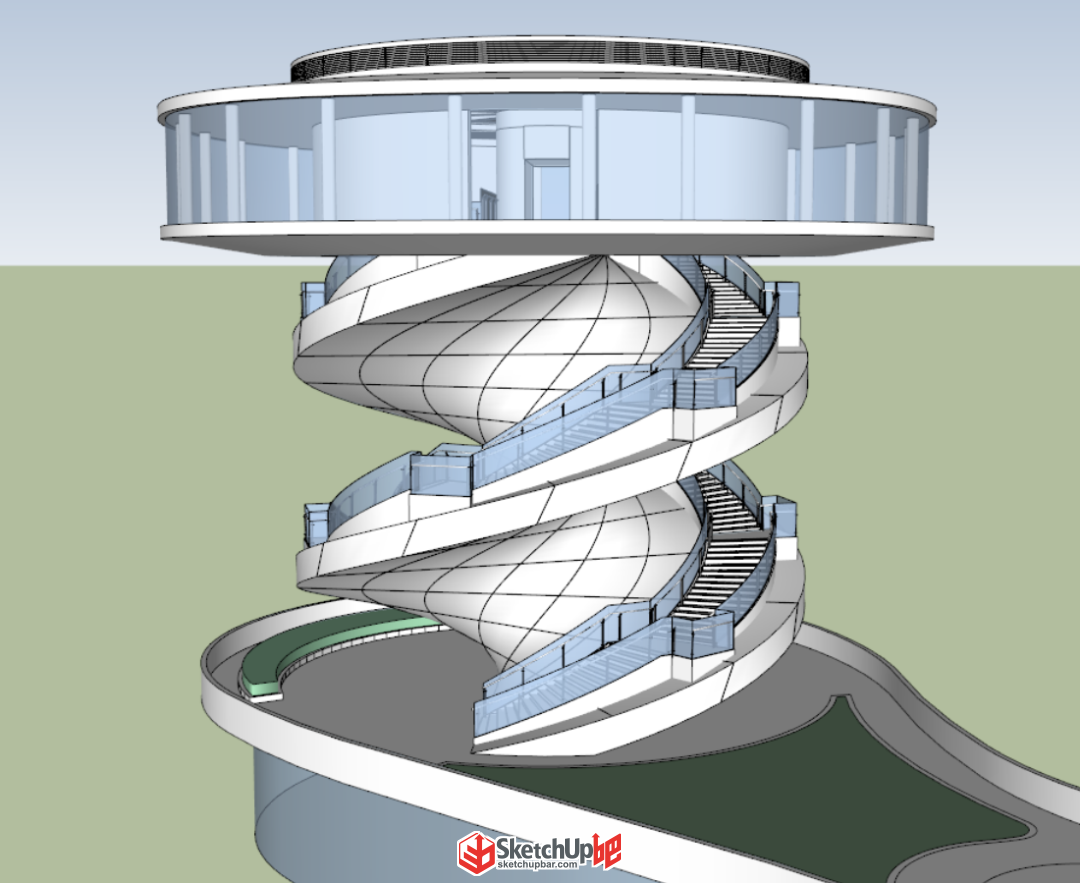

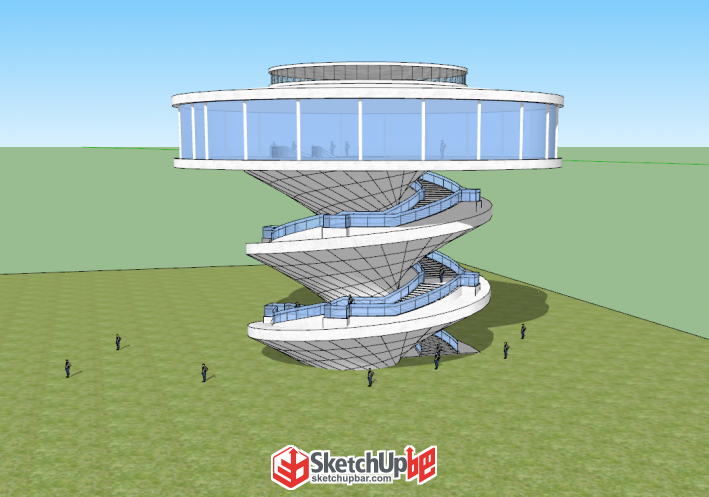

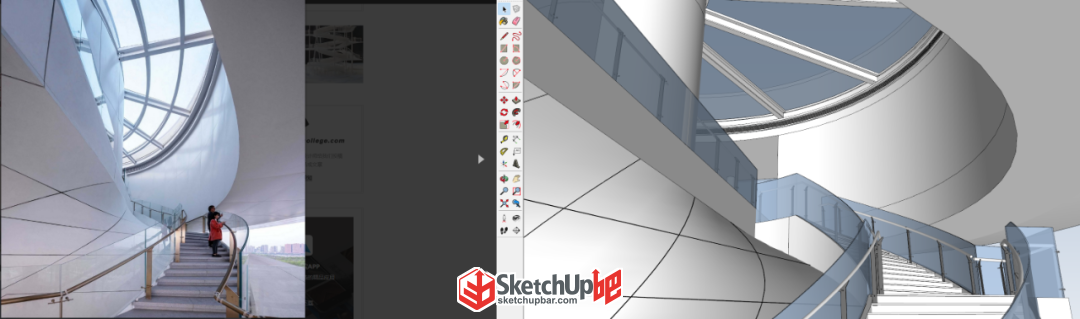

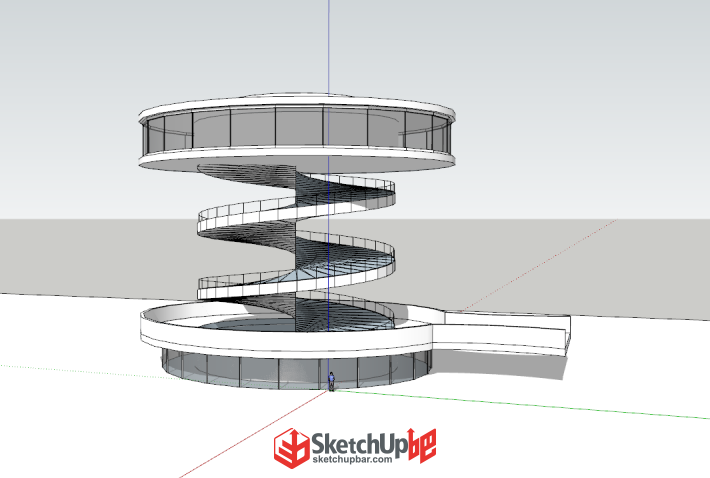

先來看看吧友們的作品吧

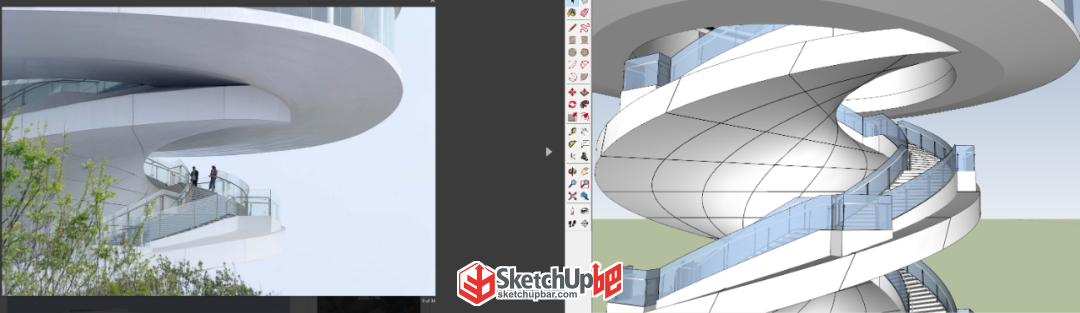

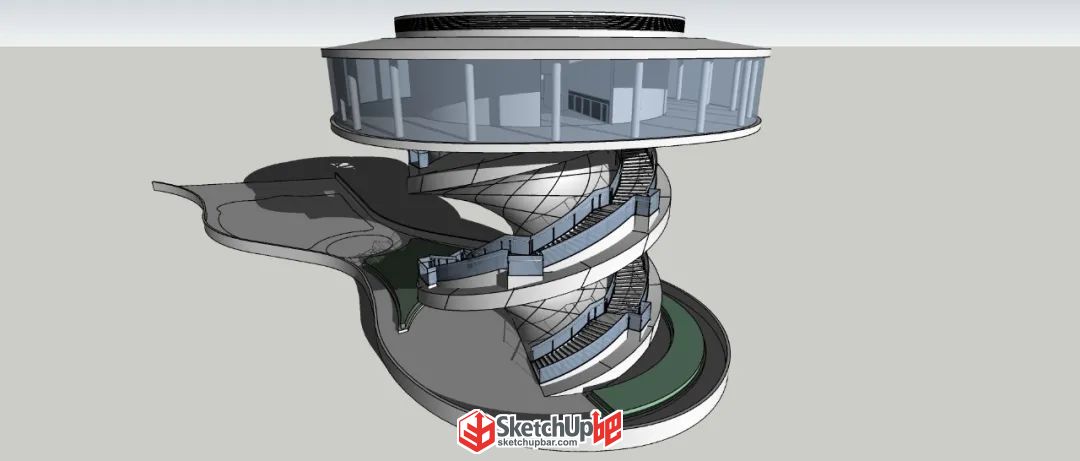

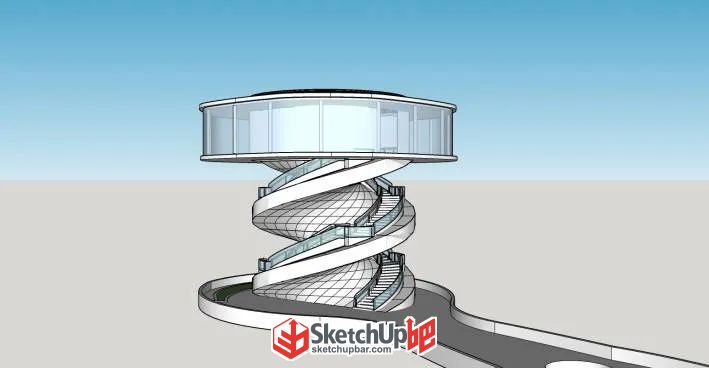

吧友們果然都很厲害呀 具體是如何建模的一起來看看吧

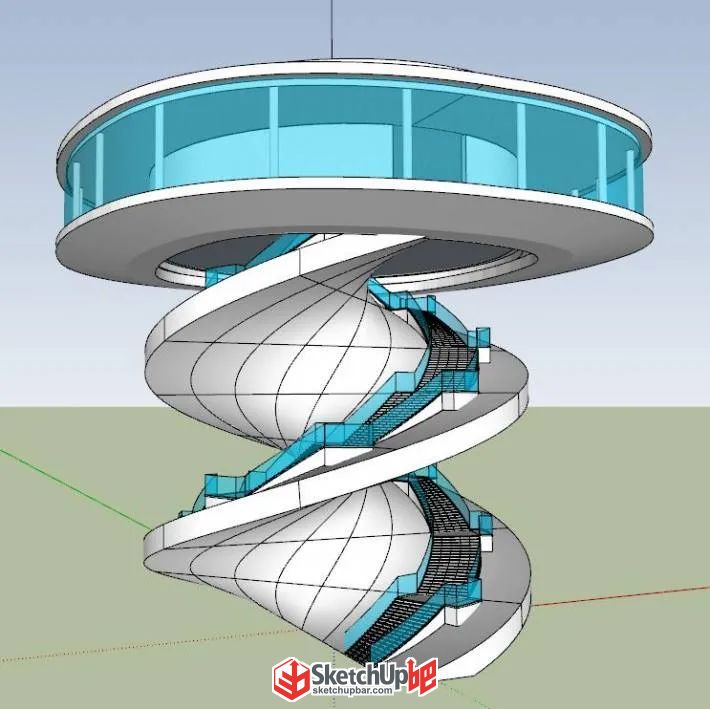

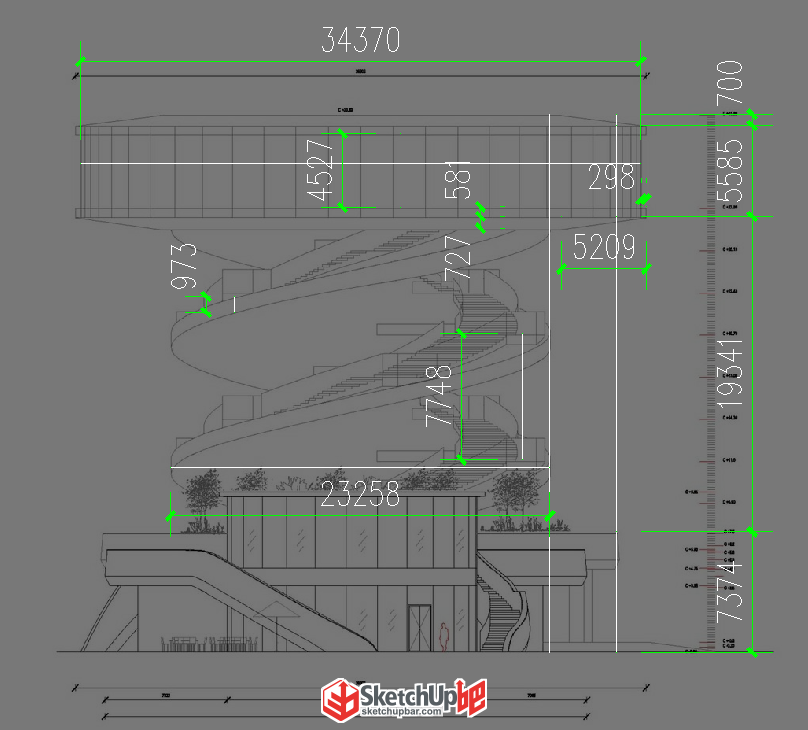

視頻錄制：瞬息千里 視頻配音：萬劍歸一 方法一 吧友：jyyxfo 首先查閱資料準備模型尺寸數據

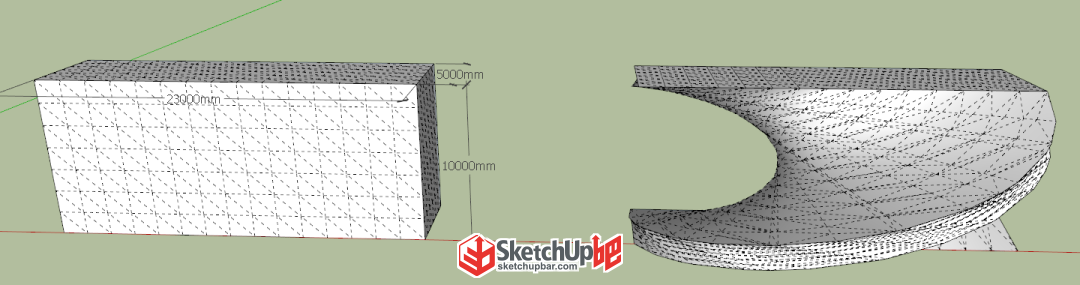

1、創建矩形如圖，創建是用沙盒工具的根據網格創建，也可以用平面劃分工具。

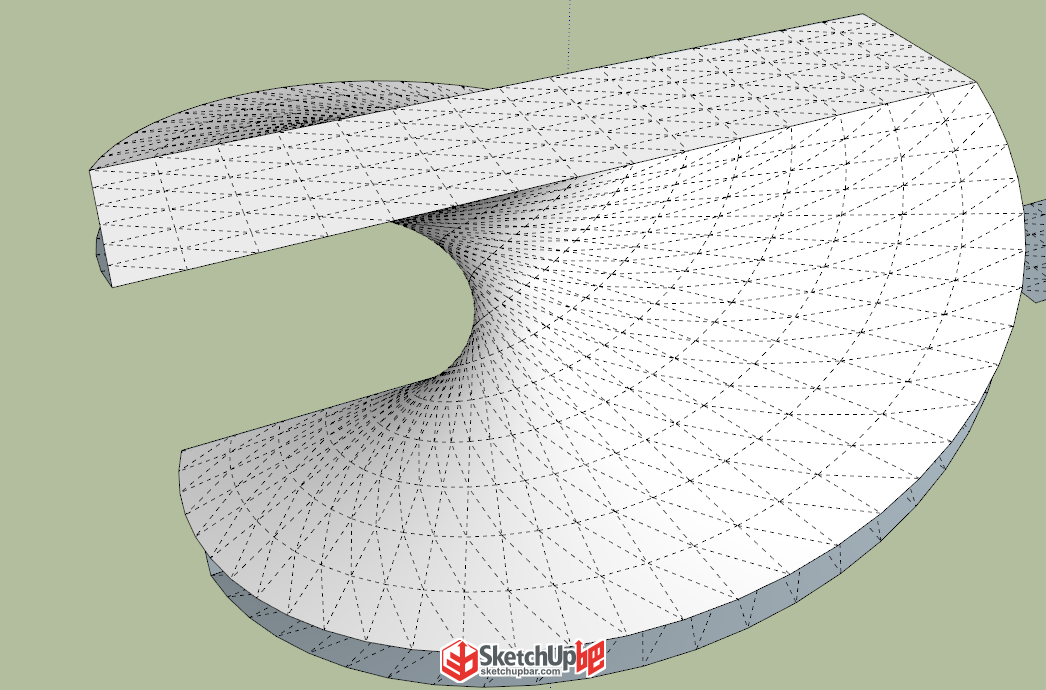

2、用變形框扭曲（SUAPP編號431）扭曲180度，但是得到的面太亂了，需要重建如圖。
3、沒找到類似曲線重建的插件，不是圓弧重建。我的方法是把線提出來再壓扁，用圓弧工具畫段數為32的圓弧，和原來的線重合，再用空間線工具變成三維線，最后用曲線放樣（SUAPP編號427）。如圖得到很棒的面。

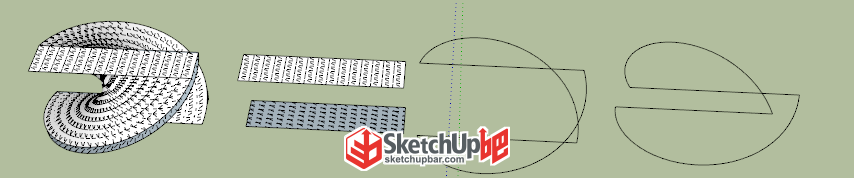

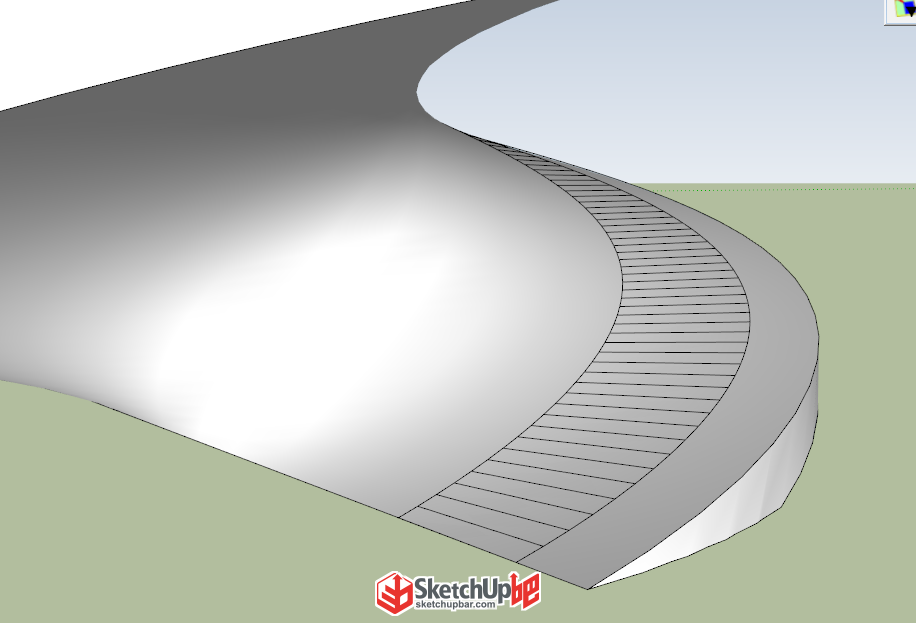

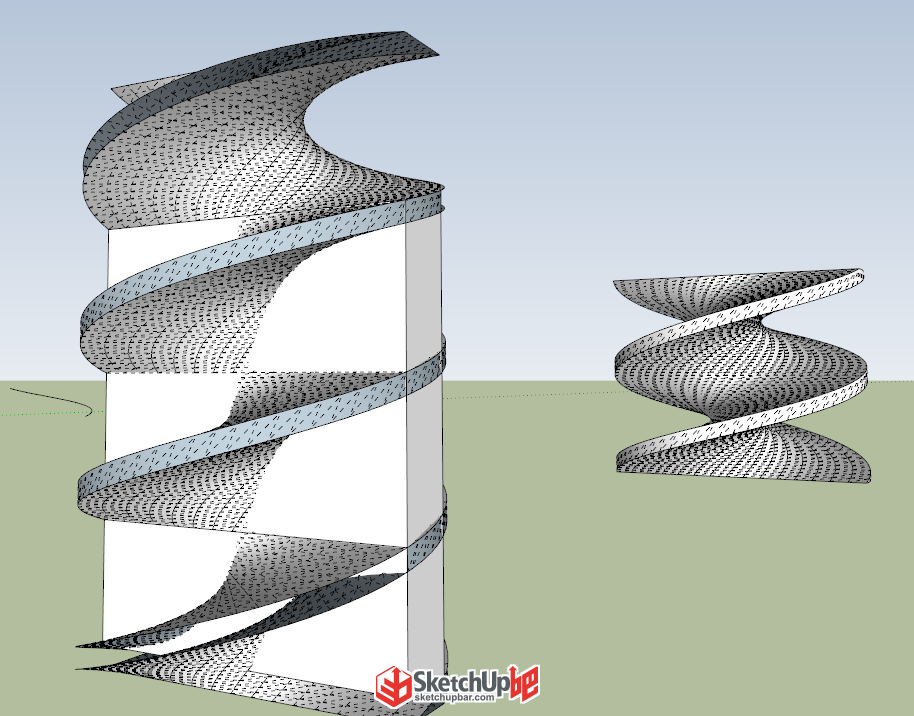

4、復制3分，上中下疊起來，側面用放樣工具封起來，然后用切割工具，把中間的切出來，如圖。

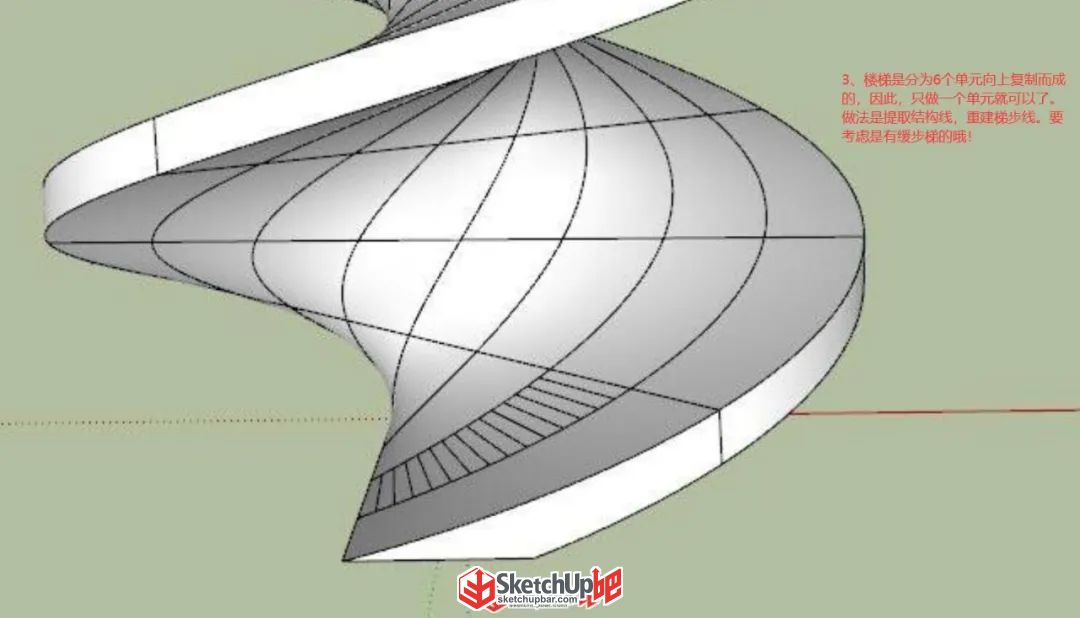

5、開始做樓梯。 （1）思路：上圖為一個單位，總共6組，每組30°，剛好180°。初步數了一下，17個臺階+5個臺階寬的平臺，總共22個臺階。22*6=132。132根線。
（2）用四邊面工具（SUAPP編號71）選取結構線。

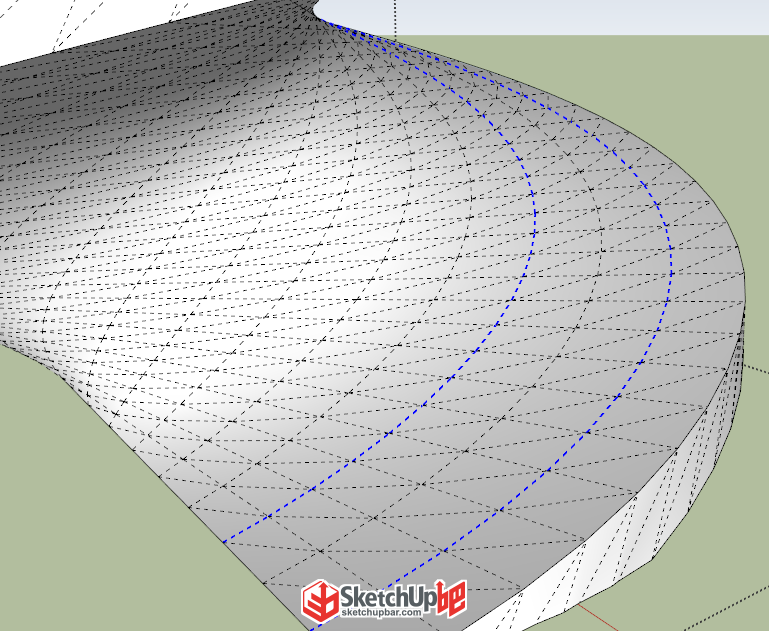

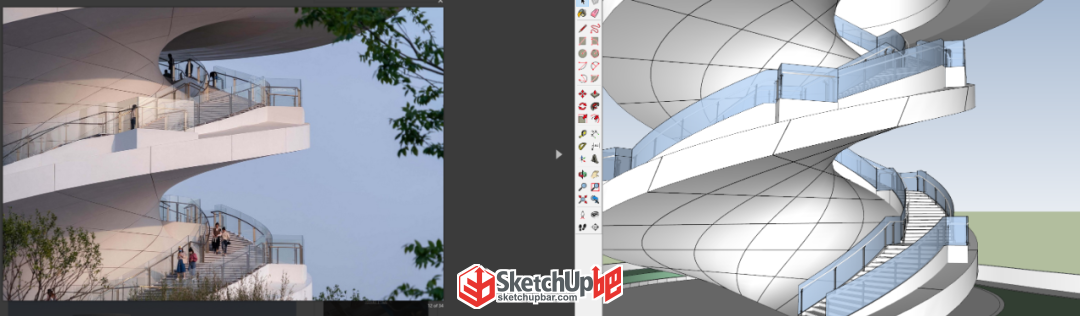

（3）然后需要重建曲線，方法上面提過，重建成段數為132的曲線。然后用曲面放樣工具提取橫向的線，如下右圖。

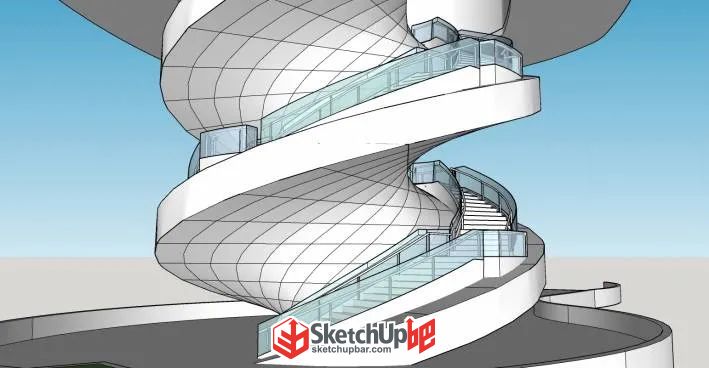

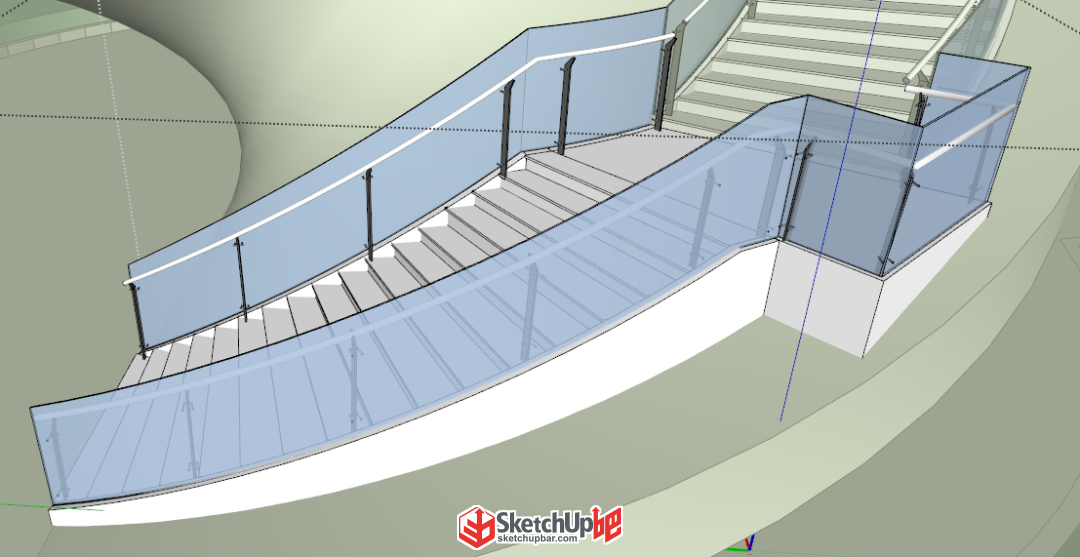

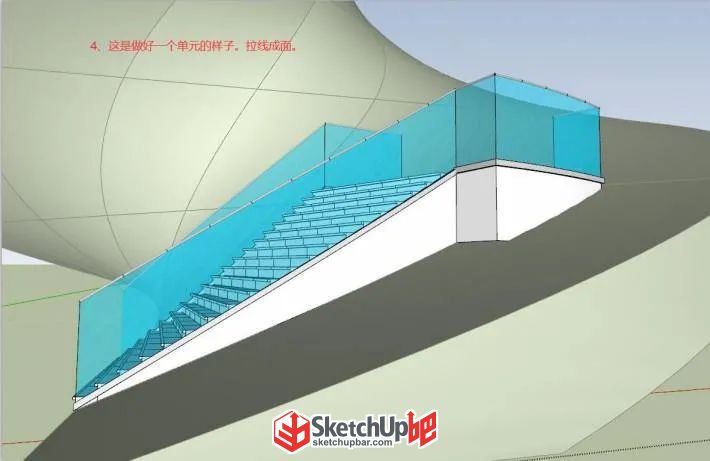

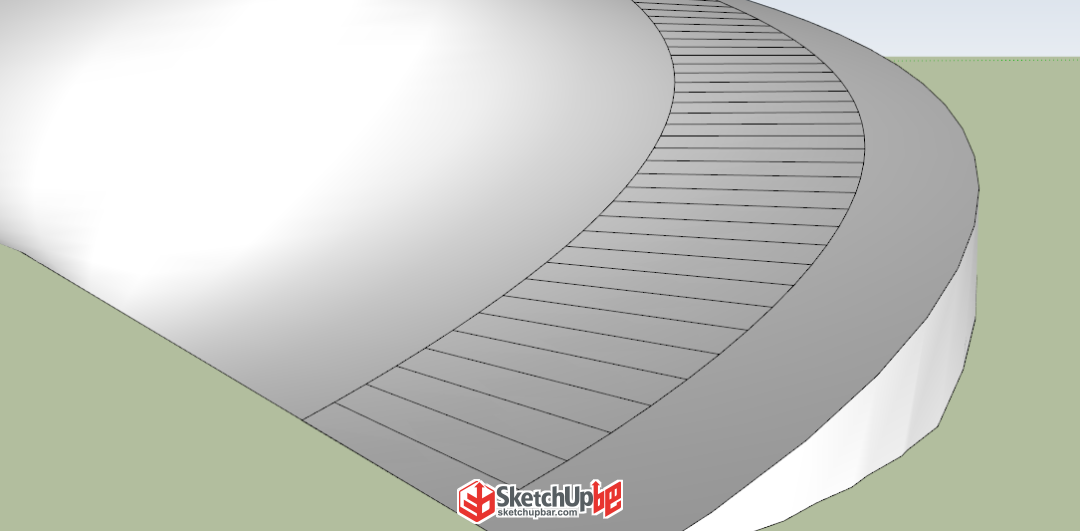

（4）用線轉組件（SUAPP編號242）一開始樓梯剛好150mm高度，由于5個臺階變成平臺了，臺階高度改成200mm。做成一個組件，沿整個中心旋轉30°*6。接下來就是在組件里添加兩側擋板，玻璃，欄桿，扶手，方法就是提取線，拉線成面（SUAPP編號156），超級推拉（SUAPP編號94），按距離陣列。

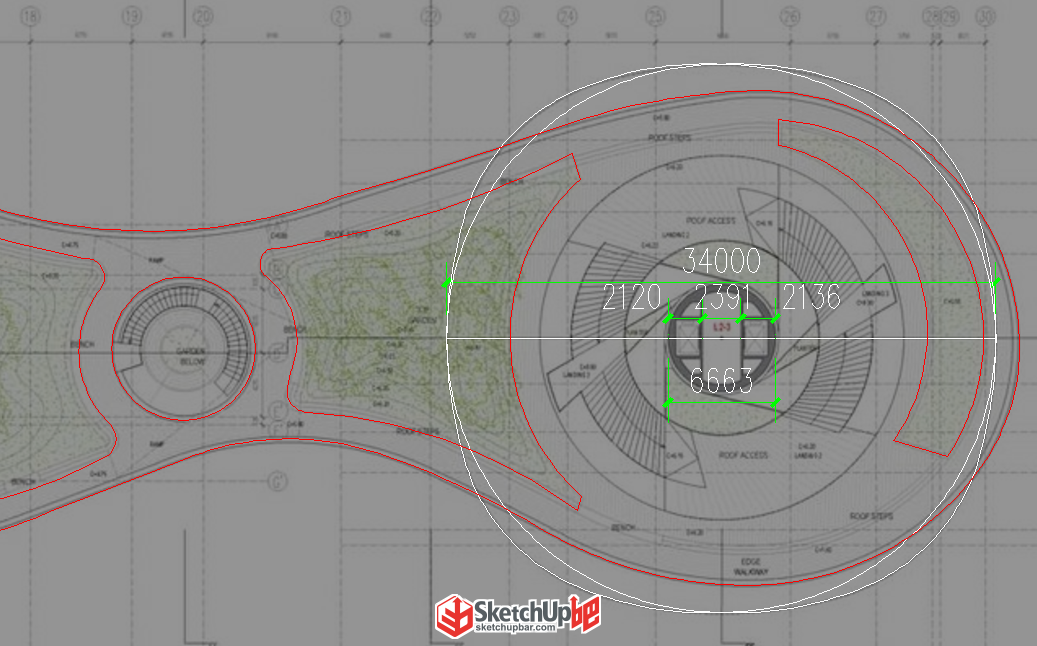

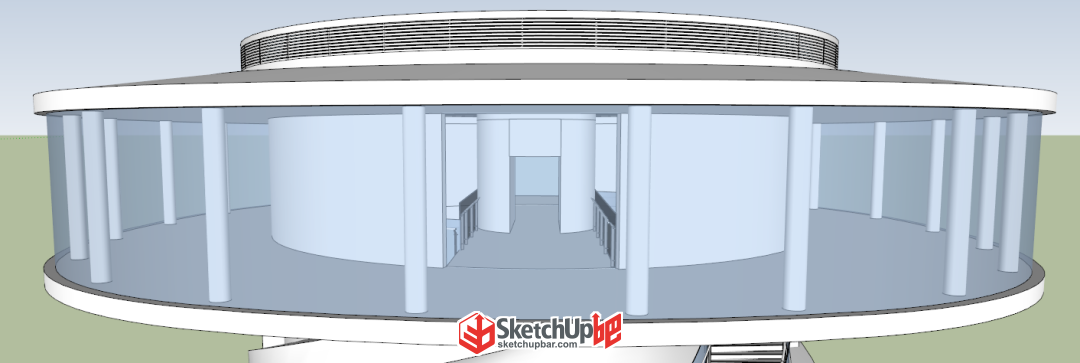

6、開始做頂層。尺寸和線cad里描一下。

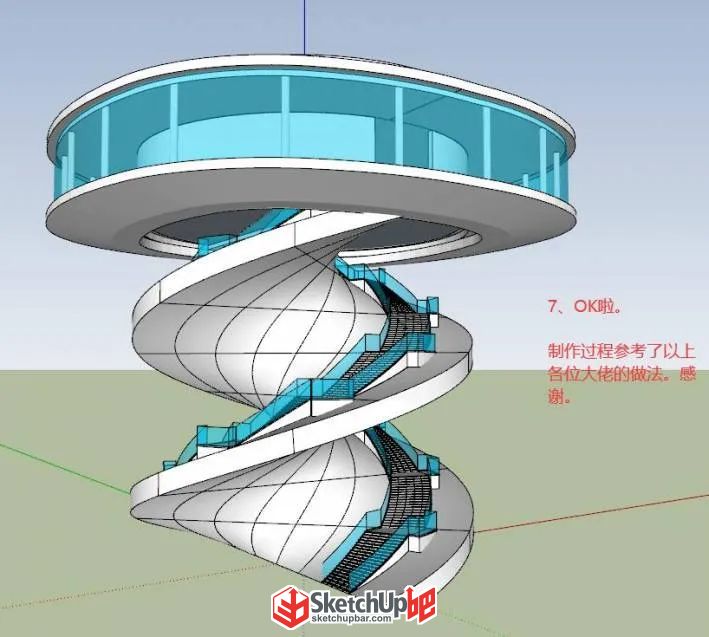

7、最后將它們組合在一起就好啦。

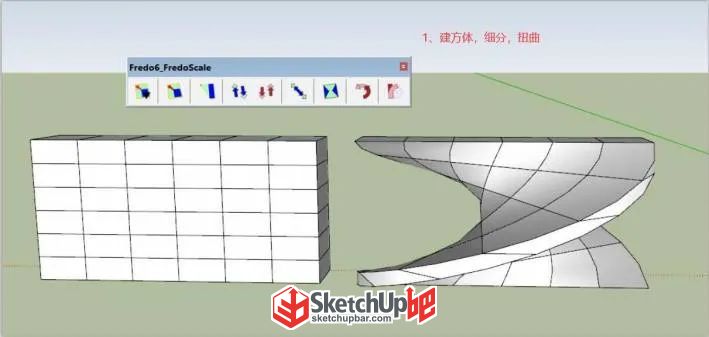

方法二 吧友：legendzero 1、建一個體塊進行細分，用變形框扭曲（SUAPP編號431）進行變形。

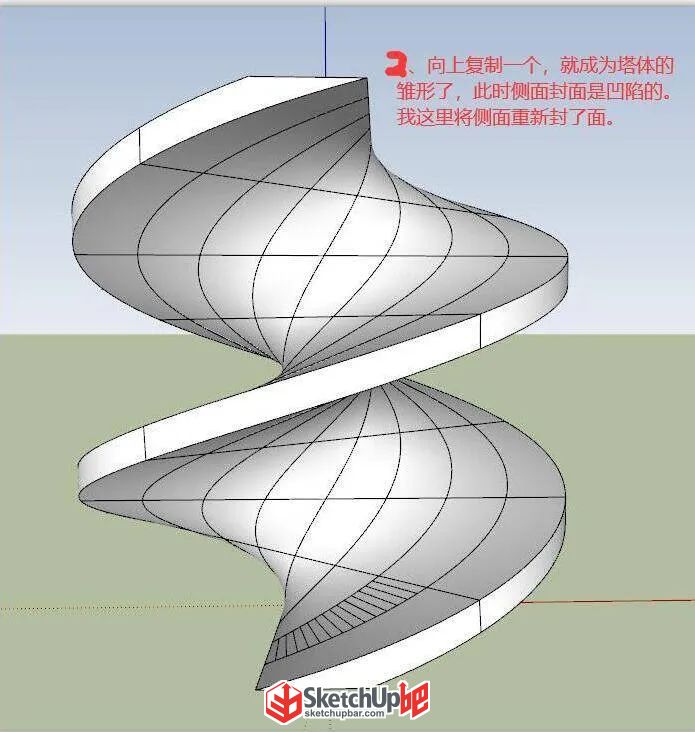

2、將體塊向上復制一個，對側面進行重新封面處理。
4、調整樓梯的細節制作完成標準段。

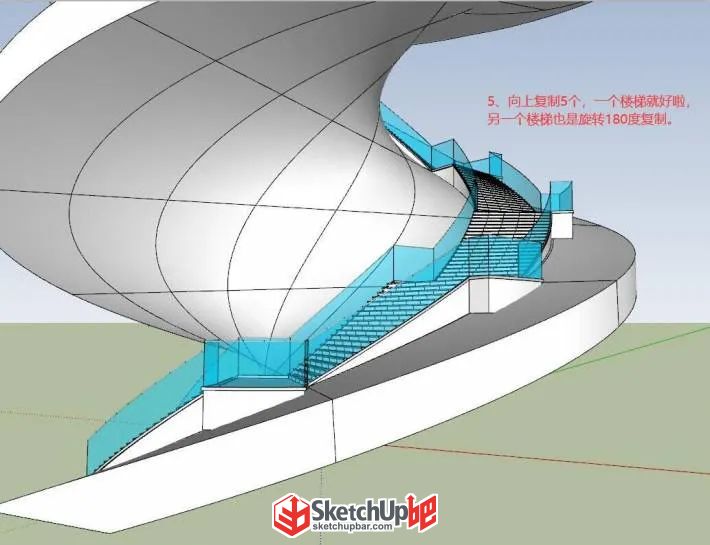

5、向上復制5個，一側的樓梯就完成了，然后在旋轉180度復制一個就好啦。

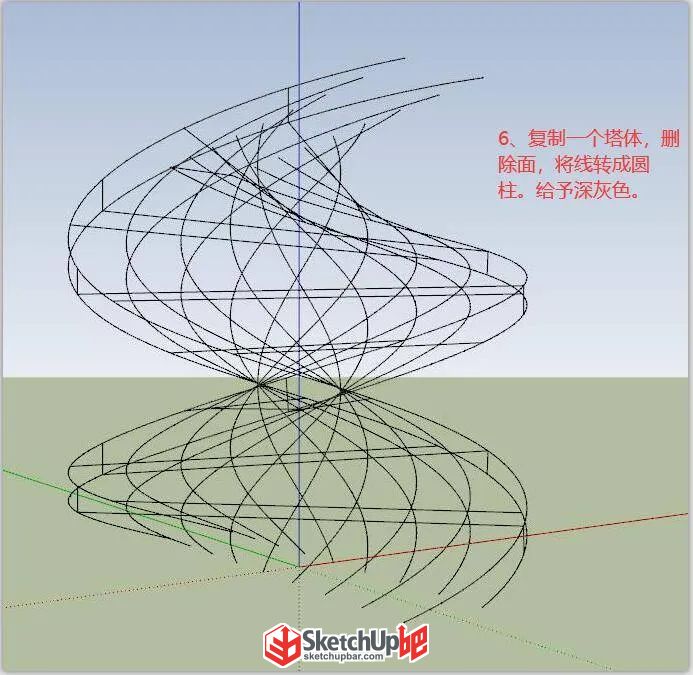

6、復制一個塔體，提取線條用線轉圓柱（SUAPP編號148）轉為圓柱，上個顏色。
7、最后組合在一起就OK啦。
這次的建模主要用到了變形框扭曲 整體是不是很簡單呢 新一期的懸賞建模已經開始了 小伙伴們快來參與吧
