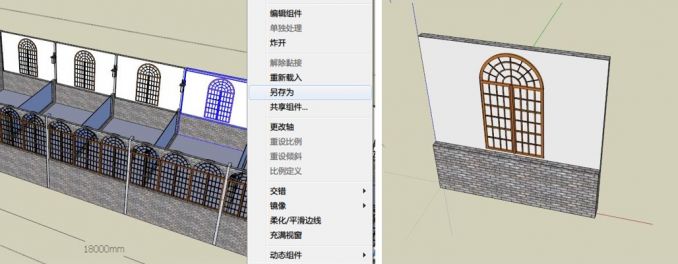

| 文：陳進 SketchUp吧ID：oldchen168000 本文刊登于SketchUp電子雜志《吧卦》第五期 電子版鏈接：http://www.mgcxq.cn/thread-93949-1-1.html Reload 命令在 SketchUp 中文版中翻譯是重新載入，意思就是在模型中重新載入一個 SketchUp 組件。 我在實際應用中發現了 Reload 命令強大的功能和特點，在此分享給大家。隨著我對 SketchUp 的逐漸深入了解，并在一些小項目中的實際應用，我對 Reload 命令有了一些全新的認識，于是對此功能的操作及應用進行了重新整理歸納。 SketchUp 的 Reload 命令如果應用得好，可以大大提高我們的工作效率，還可以在大型模型的創建中，對建模流程進行控制，進行多人分工合作，最后完成精準的模型組裝工作。 【一、建模時相同模塊創建為組件】 由于設計中的各種變化因素以及客戶要求的變更，一個建好的模型需要修改調整是很平常的事情，而要能夠方便快速修改，在建模時就需要考慮好模型群組、組件的分類和圖層的分類。 實現快速替換組件的基礎工作，是我們?cè)诮r(shí)就要考慮把相同的模塊建成組件。如圖1-1中模型相同的墻面，我把它做成組件并用另存為（Save As）命令保存為圖1-2的模型文件。

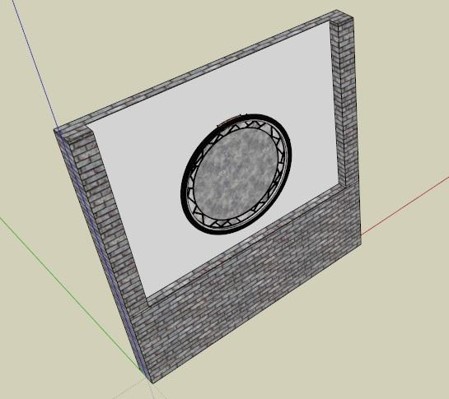

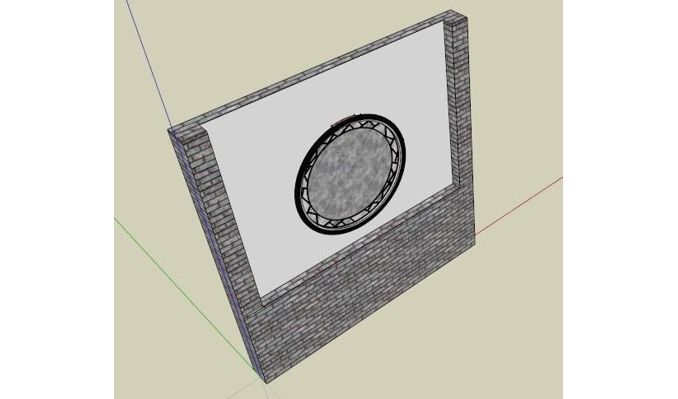

可以在圖1-2文件的基礎上，保持基本尺寸不變，坐標不變，修改為另一風格的墻面。如圖1-3，并用另外的文件名保存。

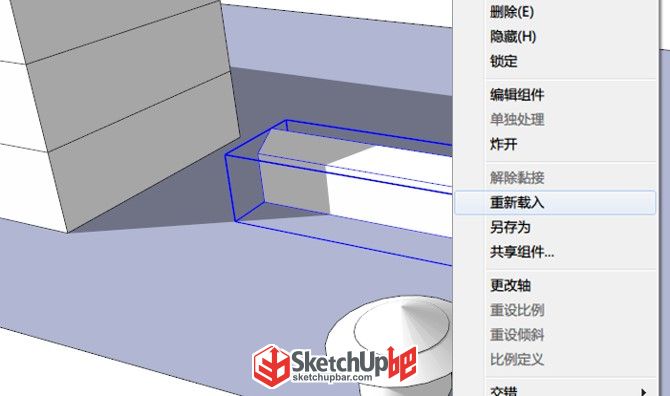

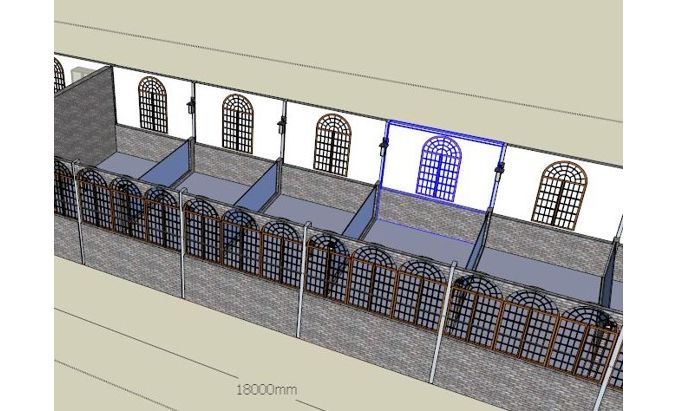

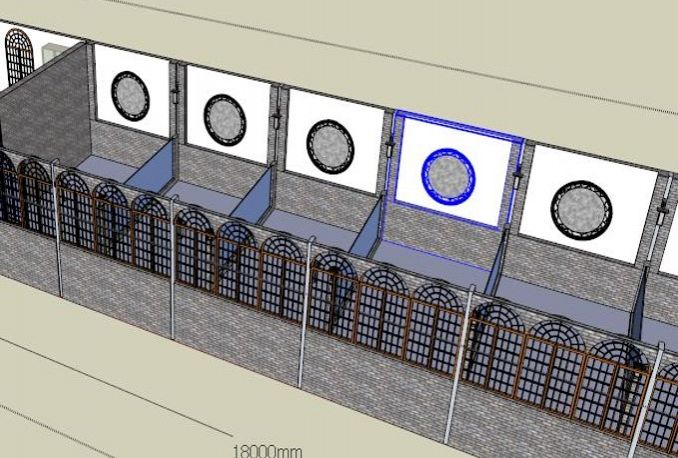

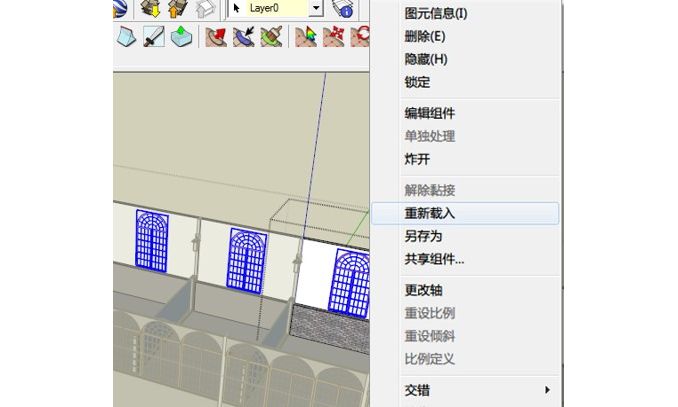

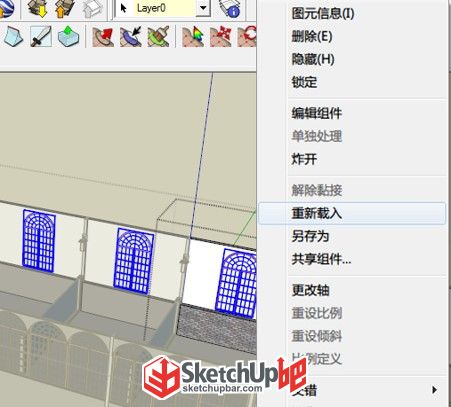

圖1-3 【二、SketchUp 組件快速替換的功能】 在下圖 2-1 的模型中，我們要改變一面墻上所有窗的造型為圖 1-3 的風格。 那么我們只需要在模型中操作，選中這個組件后，點鼠標右鍵彈出如圖 2-2 所示菜單，選重新載入（Relaod）另一個風格的墻面文件。
圖2-1

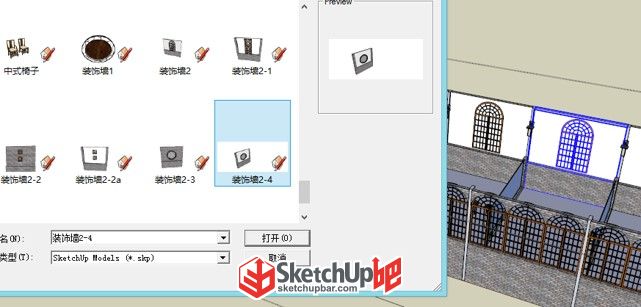

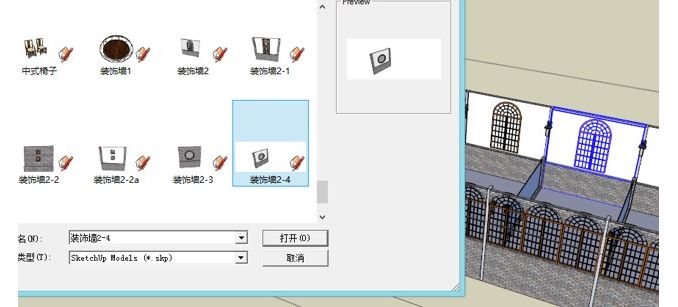

圖2-2 如圖 2-3，找到對應的文件后點擊打開按鈕。

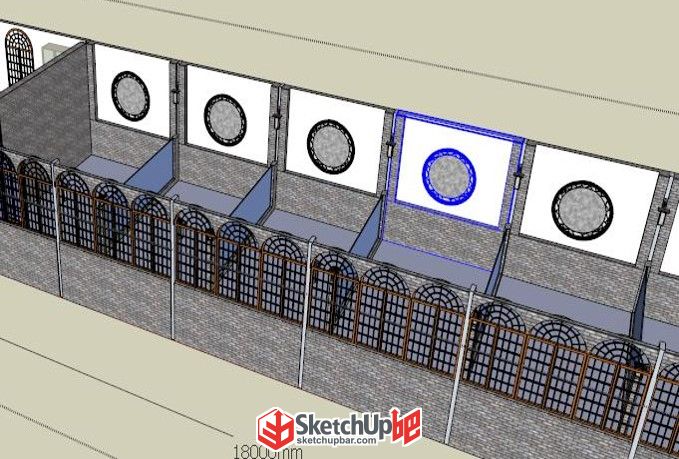

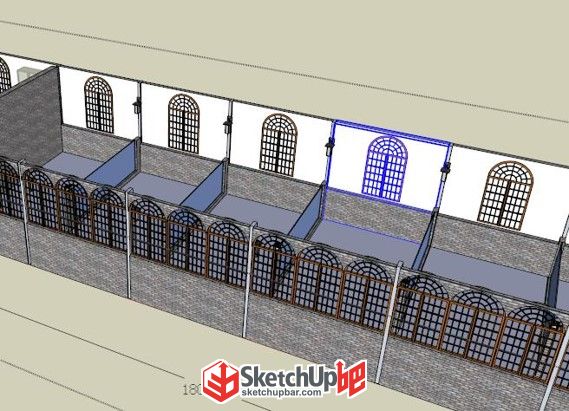

圖2-3 SketchUp 在重新載入后，你會發現所有相同的此組件，瞬間都被替換成了新的組件。如下圖 2-4 所示。

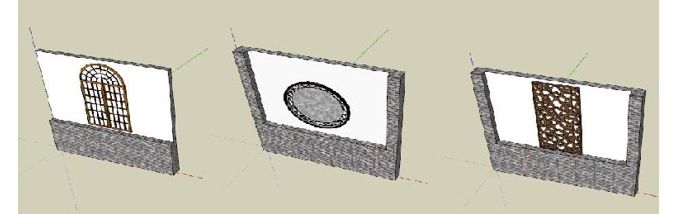

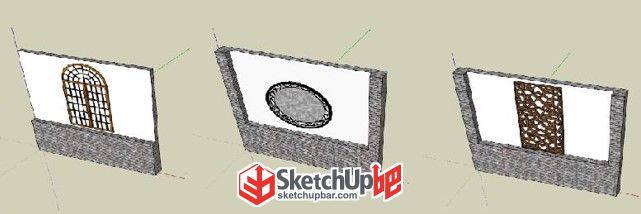

圖2-4 在實際應用中， 我們?nèi)绻麥?zhǔn)備好了多套局部組件方案， 就可以用 重新載入（Relaod）命令快速組合不同風格墻面，展現給客戶看整體效果，如圖 2-5 所示。

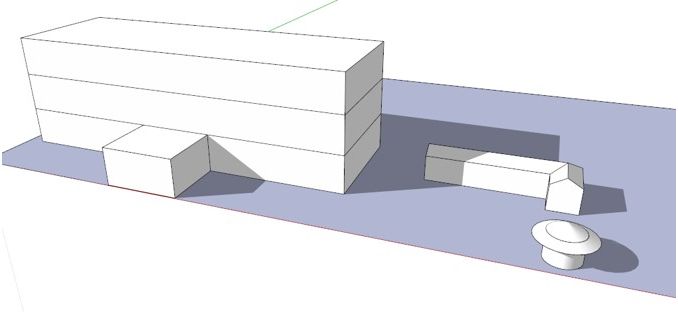

圖2-5 【三、組件替換功能在多人協同建模的應用探索】 在一個大型的模型建模工作中，常常需要多人配合才能完成建模任務。建模的方式與流程、建模的管理與優化就顯得比單純的建模工作更重要，重新載入（Relaod）命令就起到了一個穿針引線的作用。 我認為 SketchUp 軟件的設計者是充分考慮到了這一作用的，需要我們?cè)诰唧w工作中進一步實踐探索。在此我設計了一個簡單案例供大家參考后可以舉一反三。 1、總布局圖 總的布局圖只需建成粗模，如圖 3-1。只有基本體量及基本尺寸。把辦公樓、長廊、圓型亭雛形做成組件，另存為（Save As）命令分別保存為模型文件。在此另存為（Save As）命令與重新載入（Relaod）命令是相反的兩個功能。

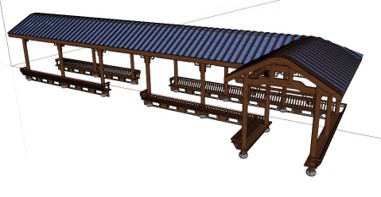

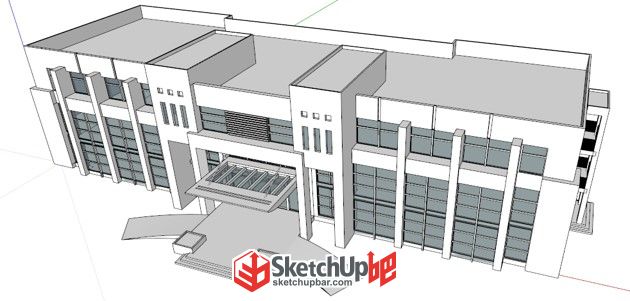

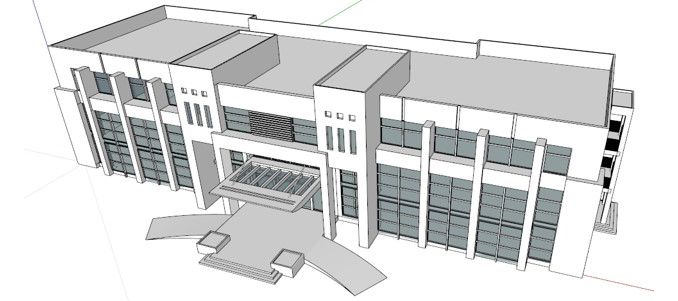

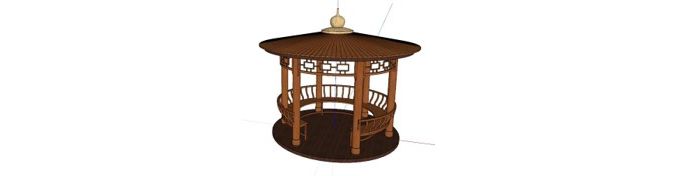

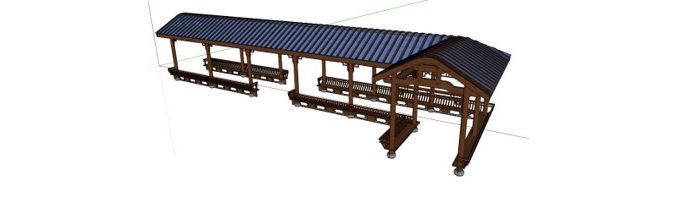

圖3-1 2、分配建模零件任務 分別把辦公樓、長廊、圓型亭粗模分配給不同的人來進行精細建模，大家所共同遵守的標準是不改變粗模所定下的坐標原點，不改變粗模所確定的基本長、寬、高尺寸。 我們假設不同人最后建好的精細模型如下：辦公樓（圖 3-2）、長廊（圖 3-3）、圓型亭（圖 3-4）。
圖3-2
圖3-3

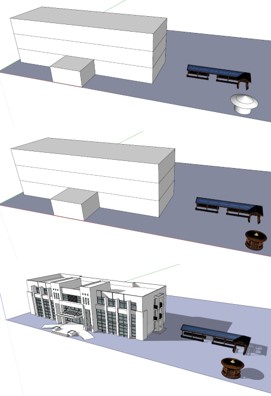

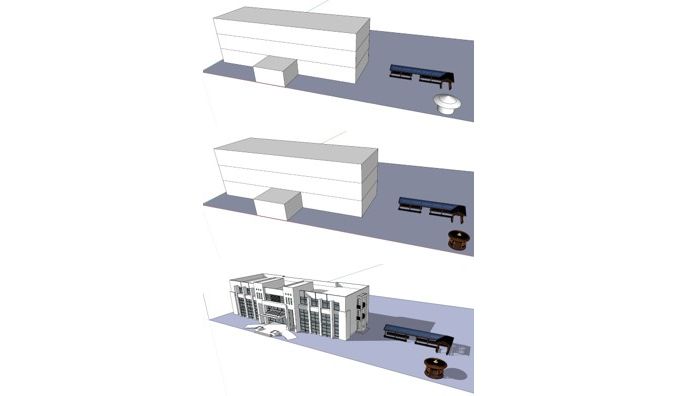

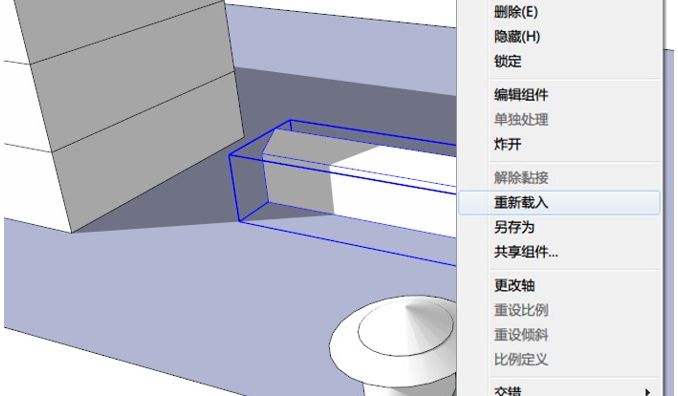

圖3-4 3、總裝模型零件 分任務的精細模型完成后，用重新載入（Relaod）命令在總布局模型圖中分別載入精細模型，如圖 3-5。最后我們就可以得到組合后的精細模型。
圖3-5 這樣做的好處是： |
