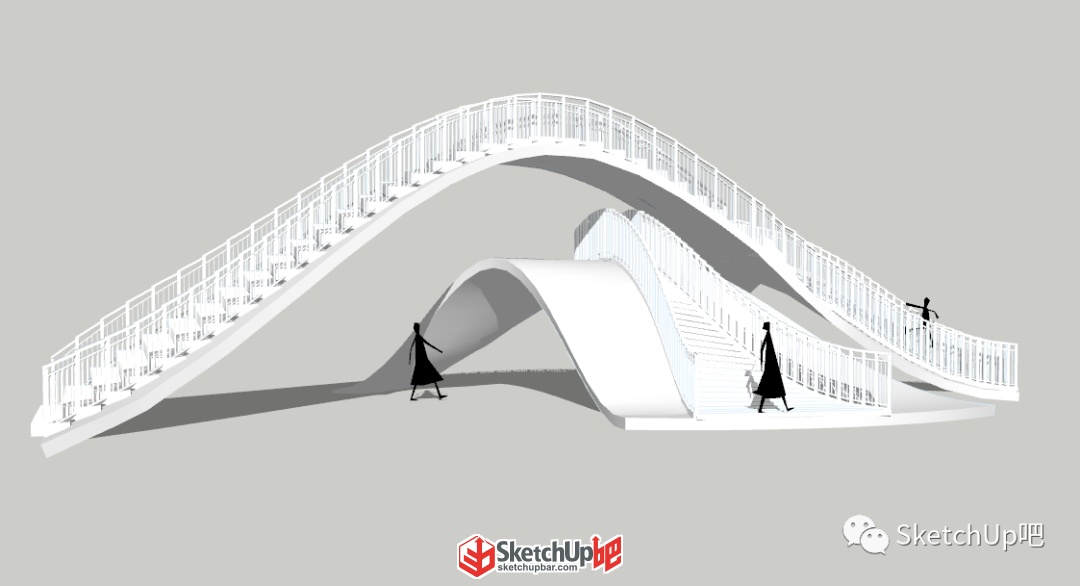

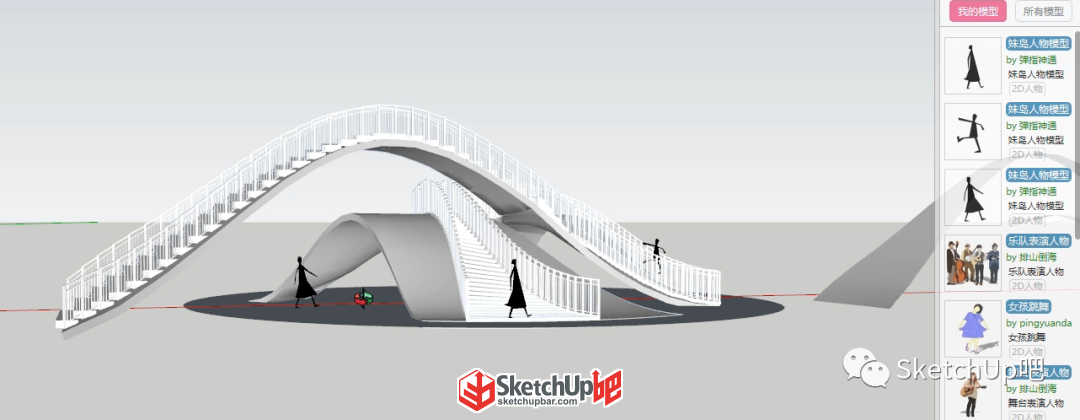

又到了公布懸賞作業的時候了 這一次建烏鎮紅亭

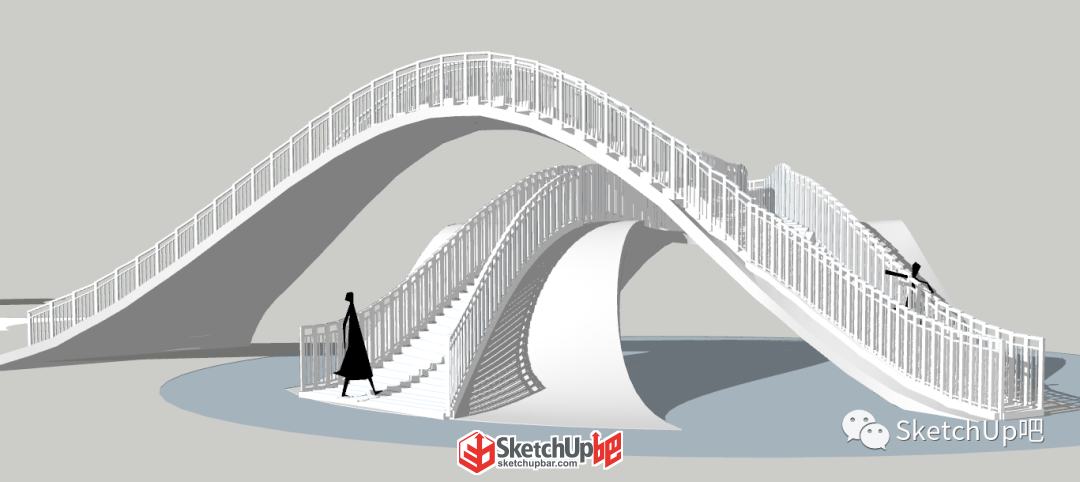

本以為就是一次簡單的懸賞建模沒想到建模過程中又雙叕翻車了話不多說來看看吧友的作品吧
先來看看小吧的翻車思路

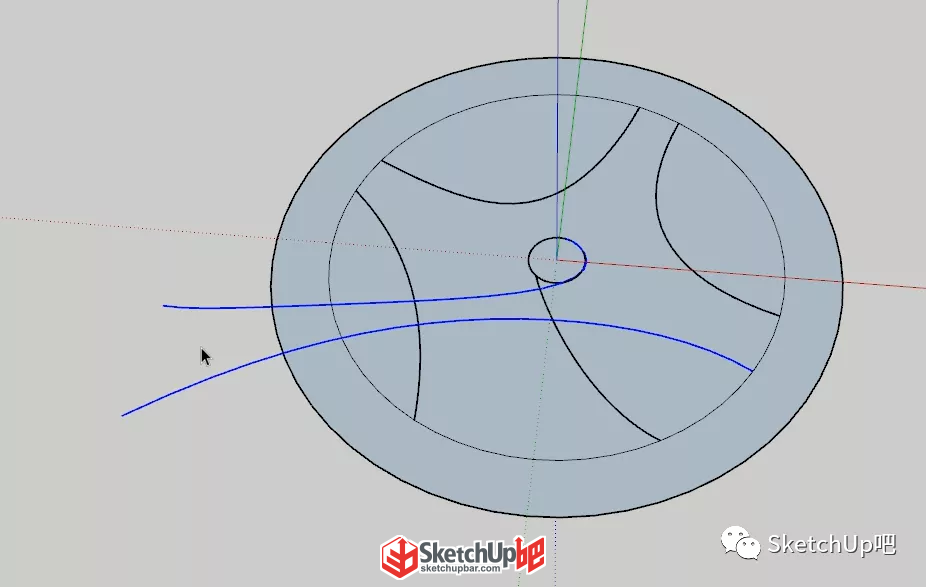

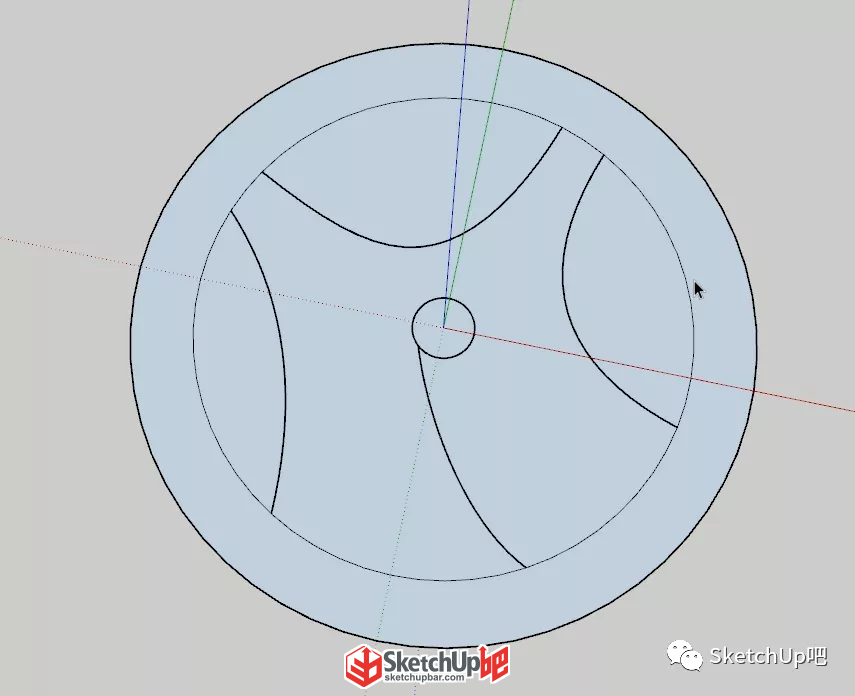

視頻錄制：sketchUp吧-瞬息千里 1、根據參考圖片繪制紅亭的平面輪廓線，上下層的輪廓線分別成群組。

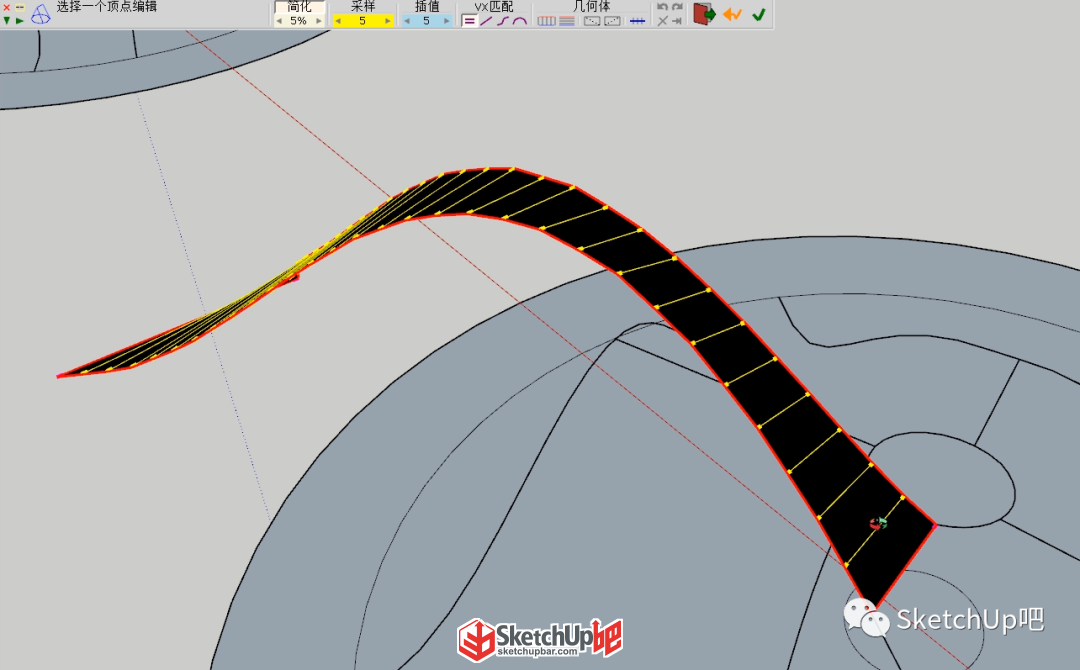

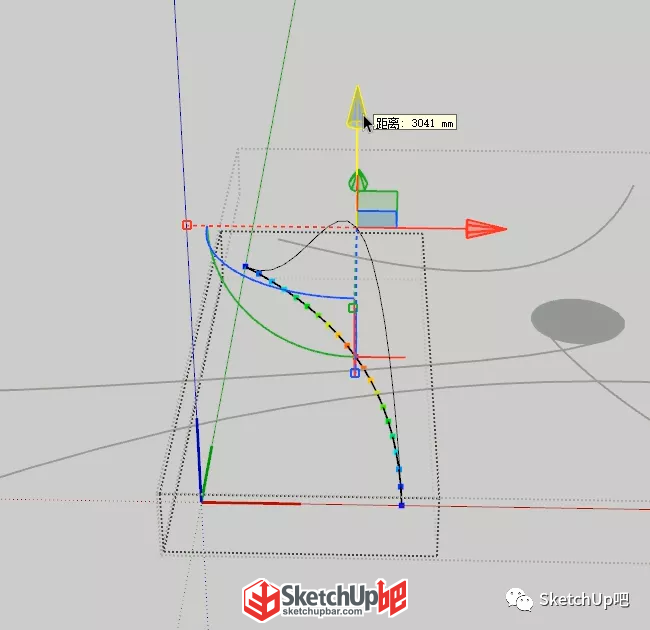

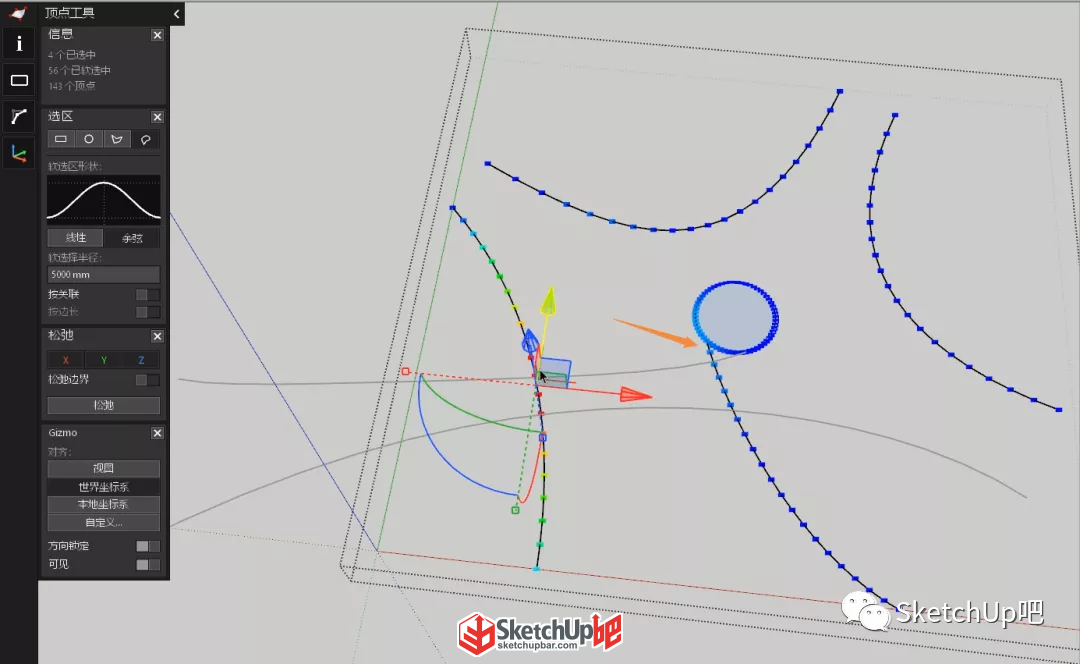

2、使用頂點編輯（SUAPP編號263）讓曲線凸起來。

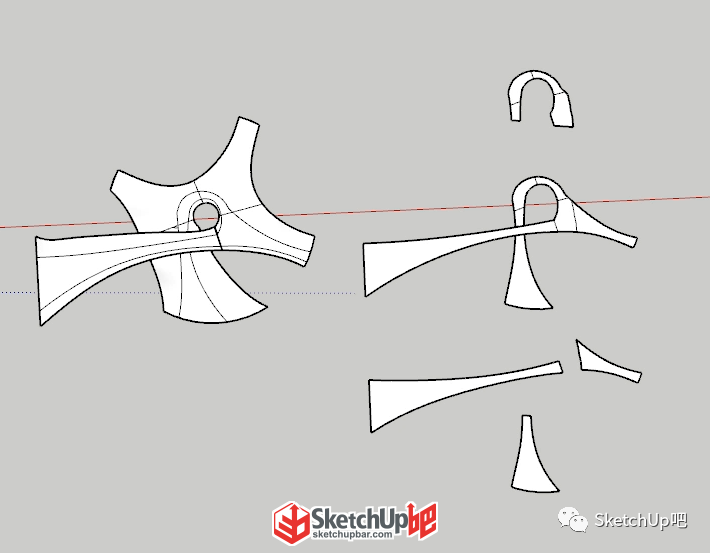

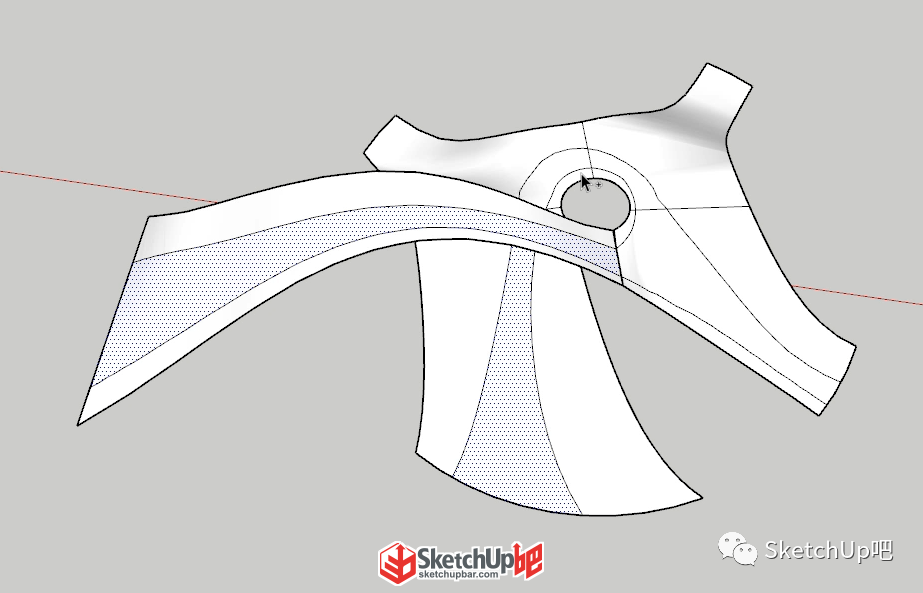

3、手動補充下需要的線條，對曲線進行切割劃分。使用輪廓放樣（SUAPP編號427）對劃分好的線條進行封面。

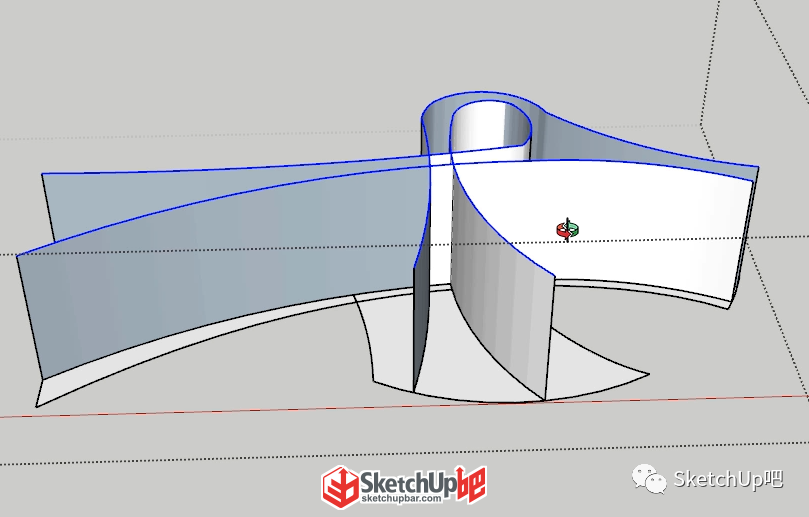

4、將生成的曲面成組復制一個使用Z軸歸零（SUAPP編號55）使其平面化。然后使用拉線成面（SUAPP編號156）生成面。

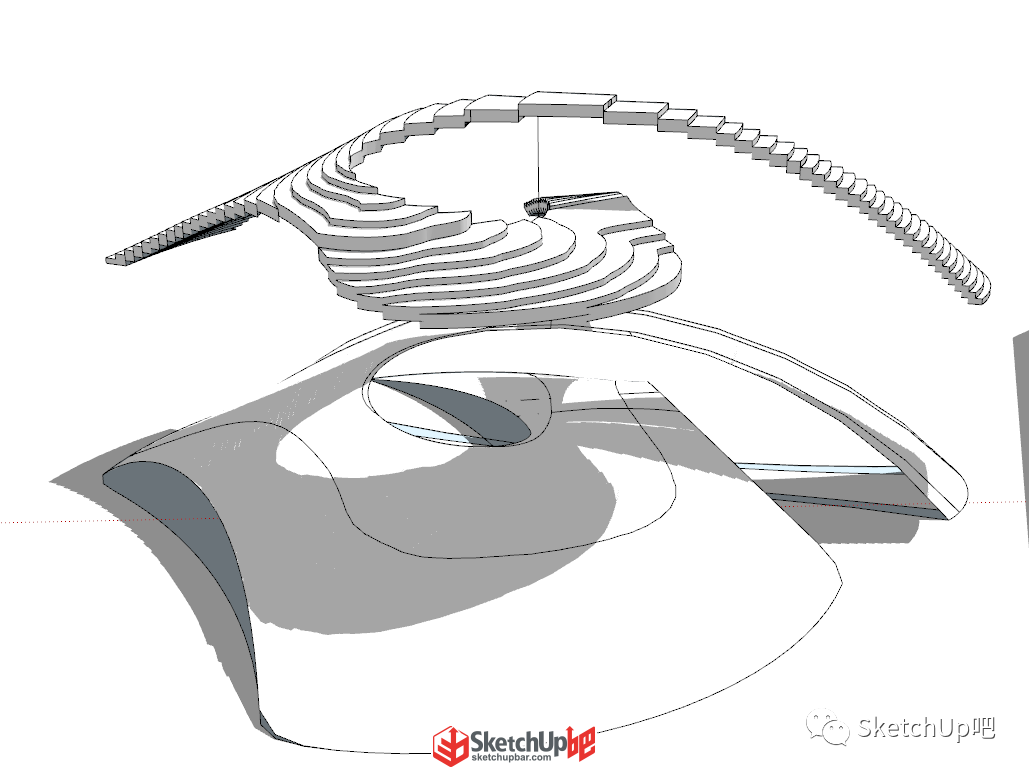

接下來是樓梯的繪制 也就是小吧的翻車之處了
6、將樓梯的曲面復制到一邊，分成幾塊來操作。

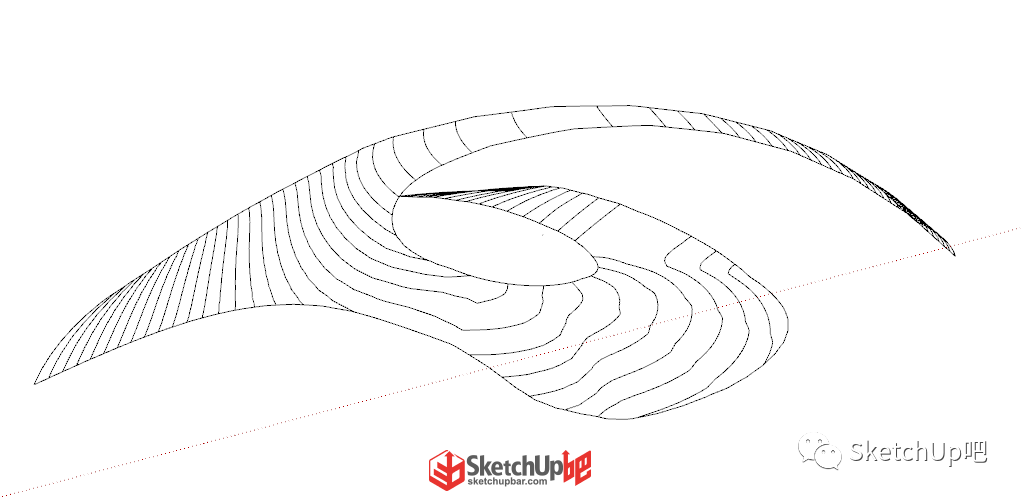

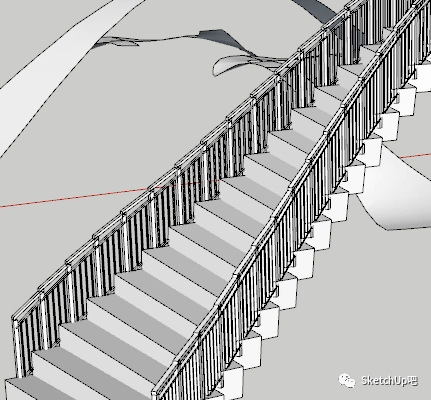

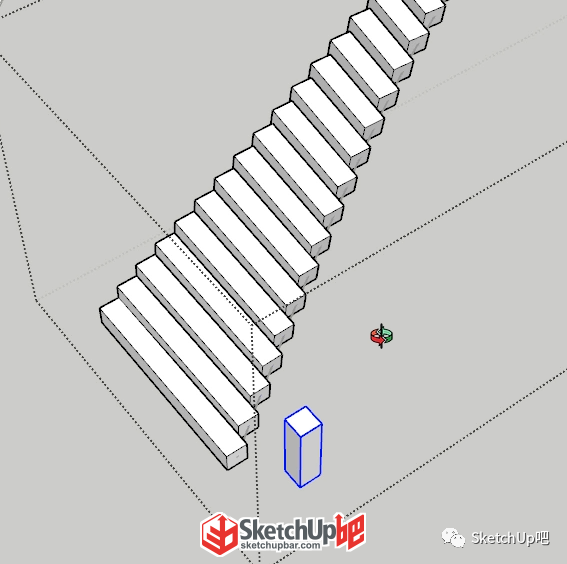

7、將面刪除，重新放樣得到縱向線，然后線轉組件（SUAPP編號242）生成樓梯，用輪廓線使用欄桿生成（SUAPP編號328）生成欄桿。
8、全部生成后組合在一起。給曲面添加一個厚度即可。

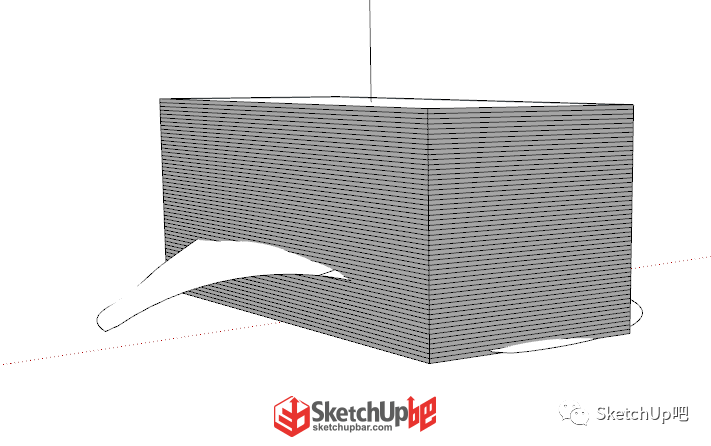

那么正確的方法該如何建曲面樓梯呢 小吧和吧友zzzzz鑫討論想到一個
翻車到這里就結束了 如果你有更好的曲面樓梯的建模方法 歡迎在評論區留言討論
