只要一張照片就能建出模型？

是的，你沒有看錯

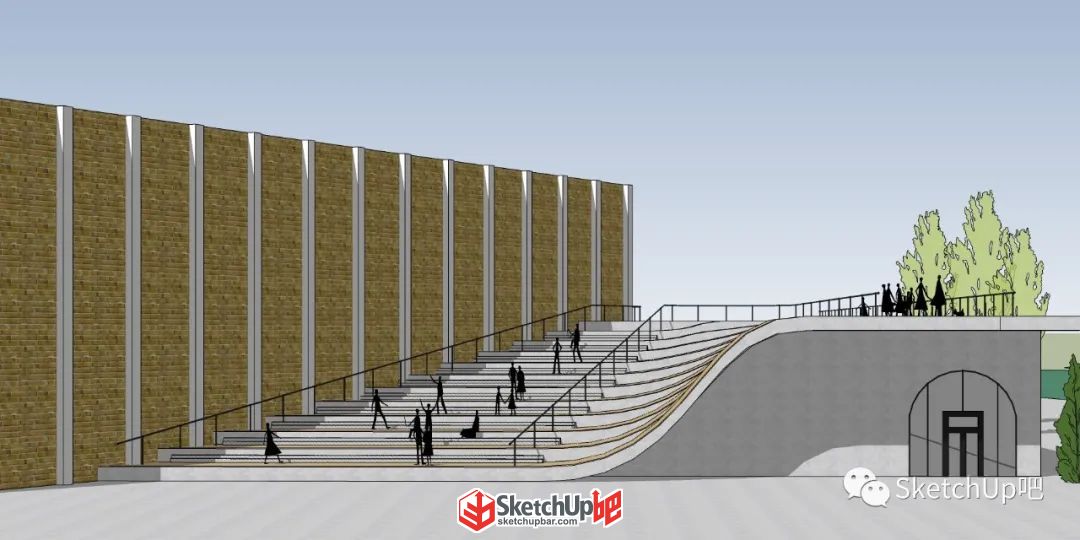

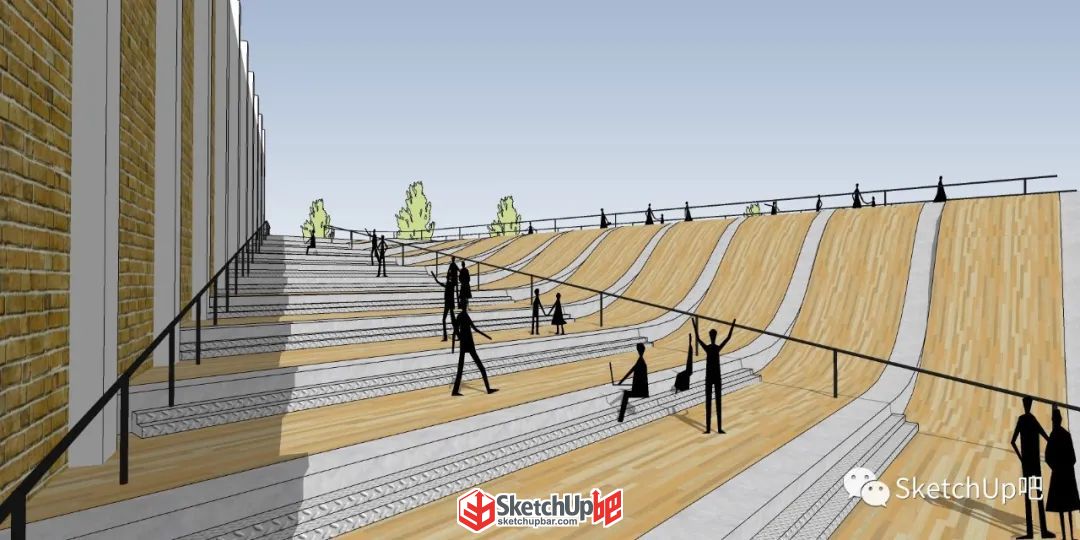

就是下面這個大~波~浪~

▼

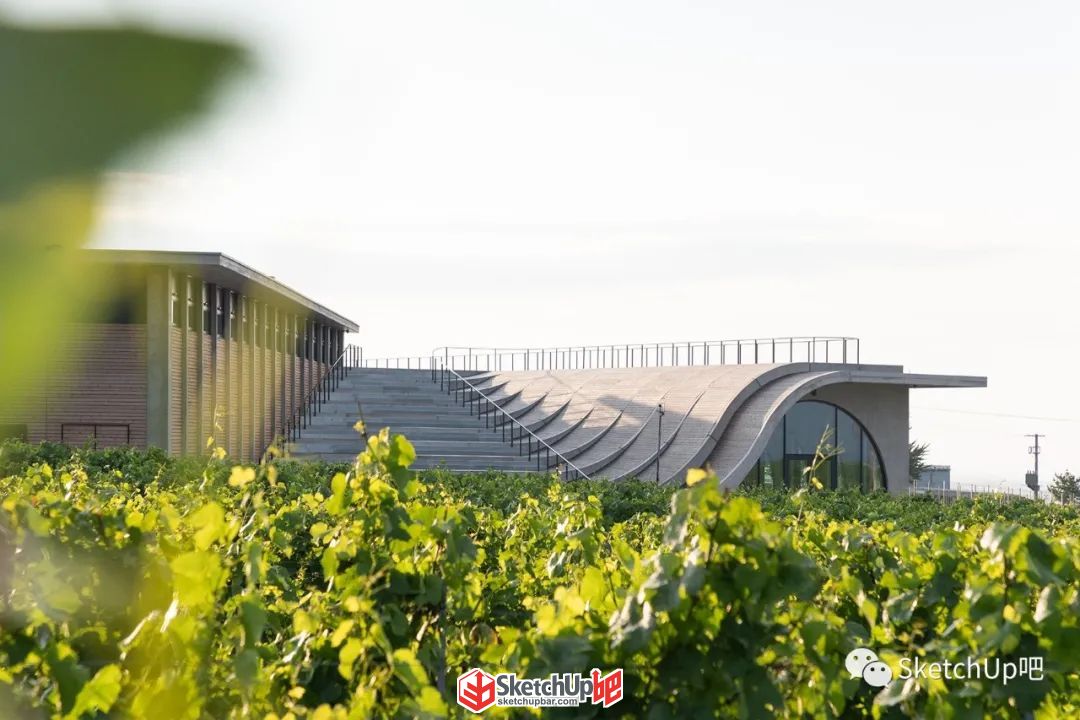

Lahofer釀酒廠露天劇場·捷克

by CHYBIK+KRISTOF

案例來自SketchUp吧建模直播·第16期

▼

僅僅利用一張照片就能完成建模

想知道是怎么做的嗎？

馬上揭曉！

視頻教程

視頻錄制：SketchUp吧—彈指神通

完整視頻請點擊此鏈接http://url.subar.me/ce2a7進入觀看！

圖文教程

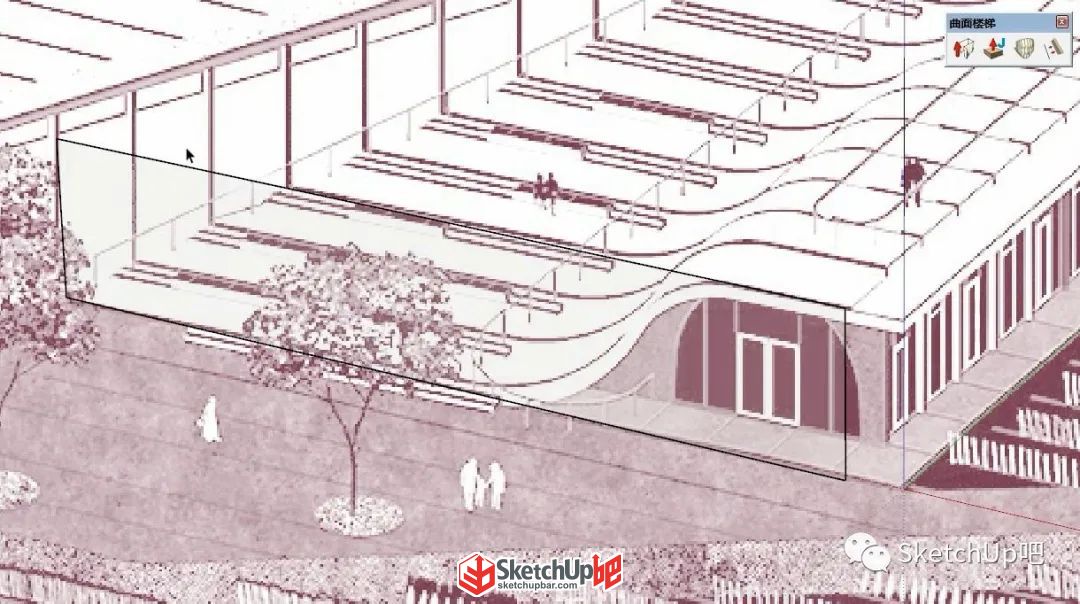

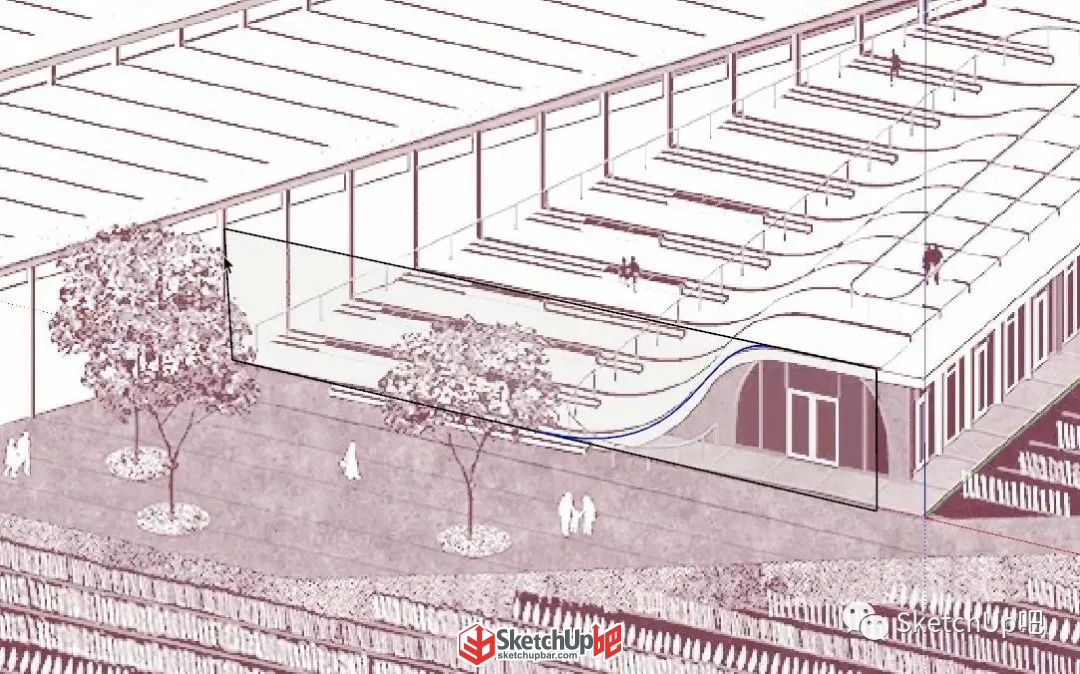

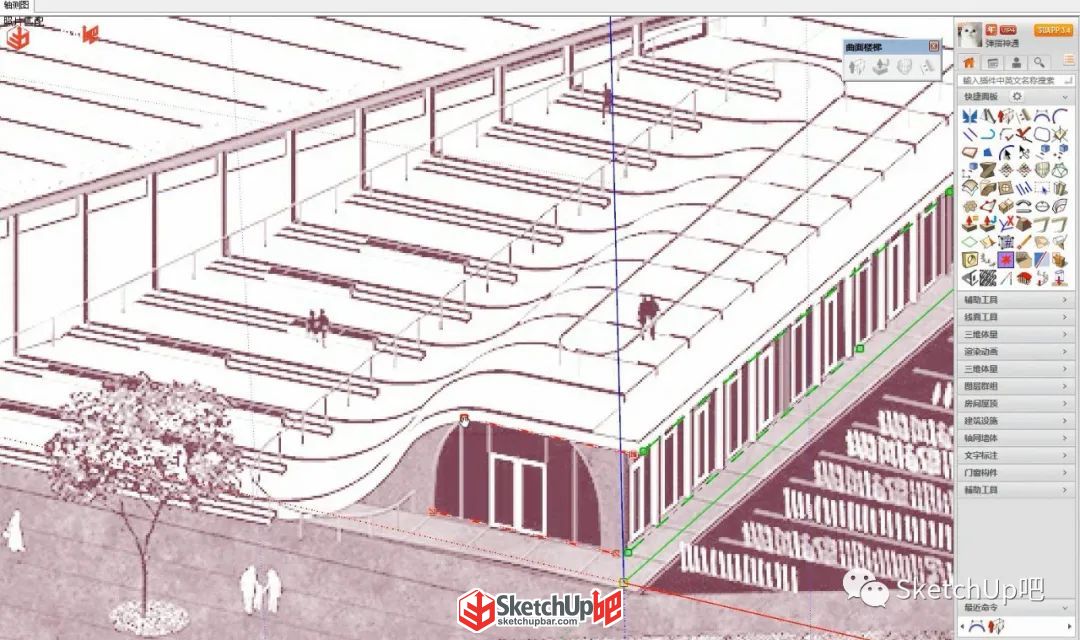

先將圖片導入SU中，使用照片建模模式將圖片與坐標匹配好。

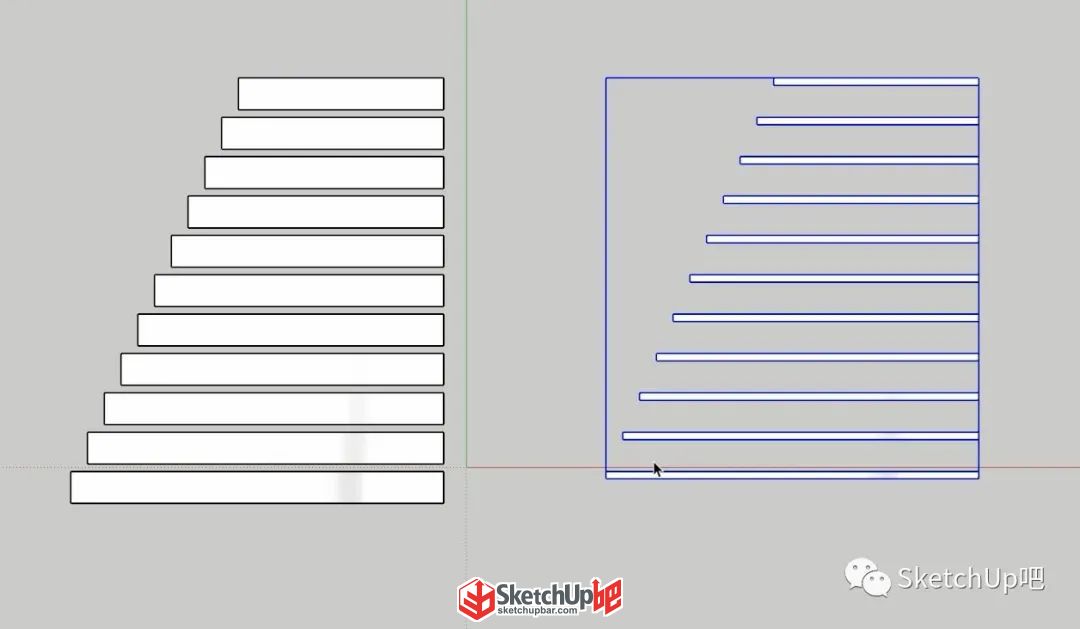

先畫一條直線，【拉線成面】（SUAPP編號156）成面拉出高度。

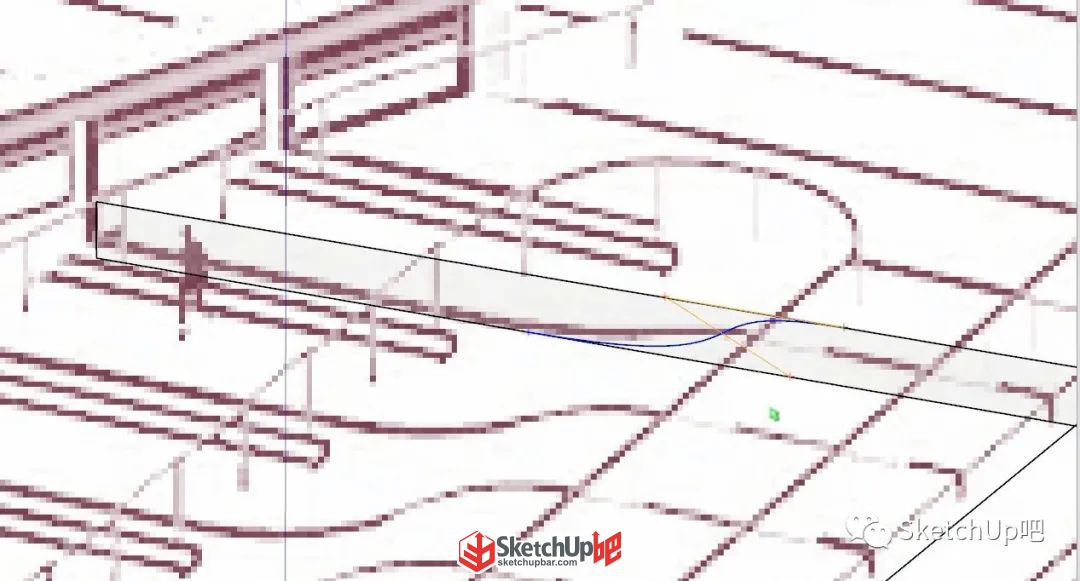

【貝茲曲線】（SUAPP編號96）畫出曲線，刪除多余的部分。

同樣的方式畫出另一條邊線。

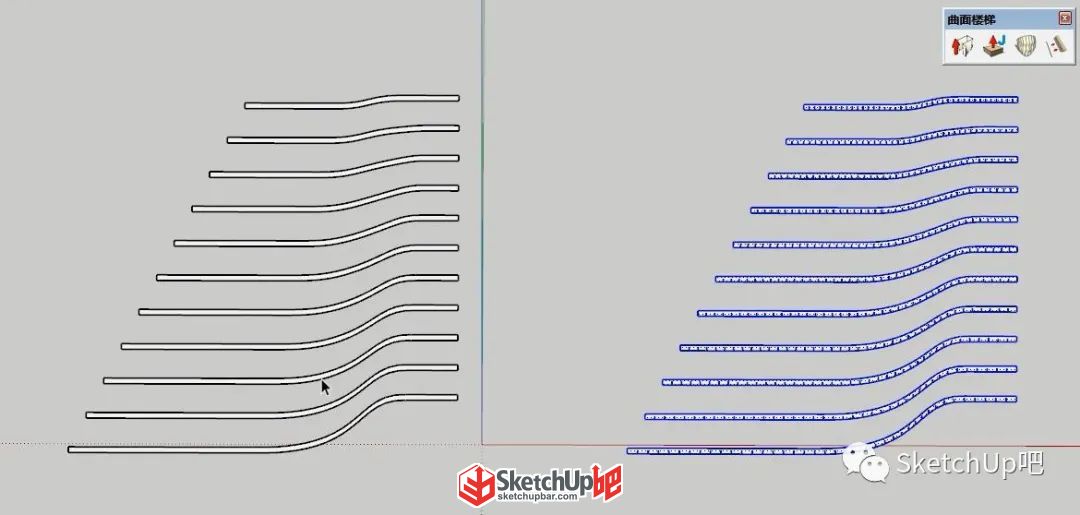

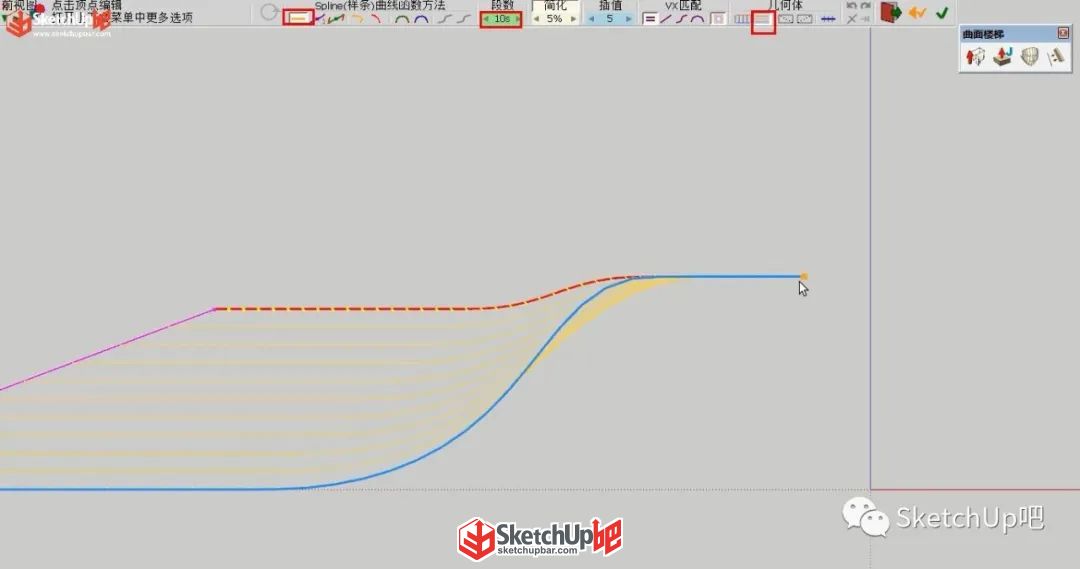

【焊接線條】（SUAPP編號48）焊接一下線條，將線條轉化為固定段數多段線，然后使用【曲線放樣】（SUAPP編號427）生成線條。

PS：點擊幾何體中的僅生成橫向線框即可生成橫向結構線，修改段數可調整段數。

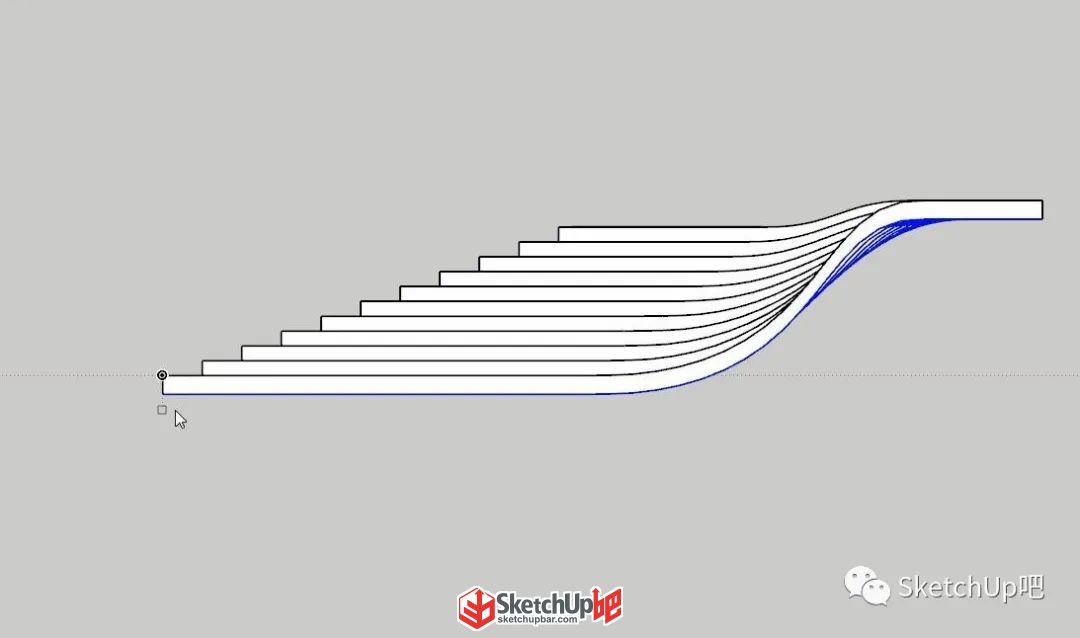

【拉線成面】（SUAPP編號156）得到臺階高度。

復制一份出來。

兩部分分別進行【超級推拉】（SUAPP編號94）中的聯合推拉，將臺階的寬度推拉出來。

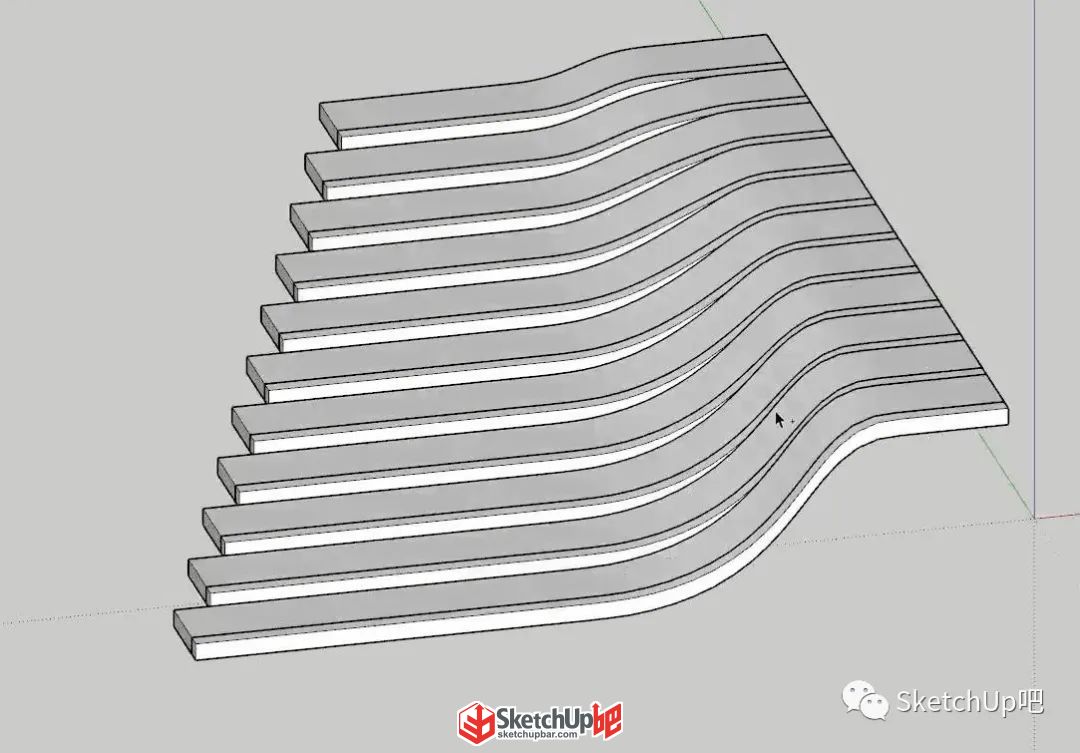

兩部分拼在一起得到臺階主體部分。

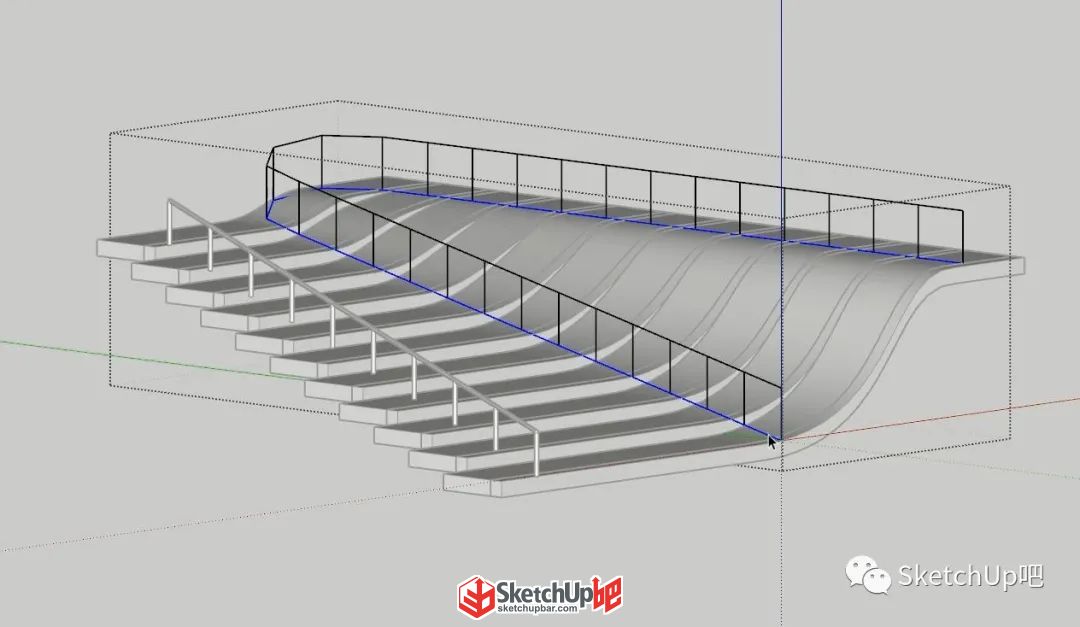

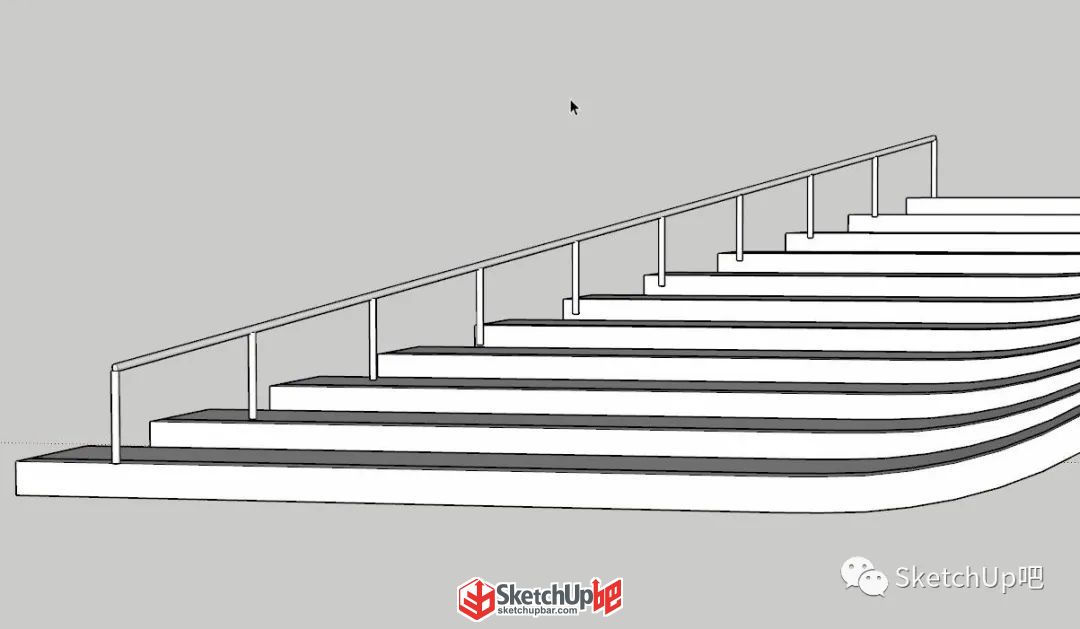

先做左半部分欄桿。繪制欄桿走向線條，繪制豎向欄桿的標準段，使用【1001工具】（SUAPP編號251）線性陣列來制作欄桿，【線轉圓柱】SUAPP編號148制作橫向扶手。

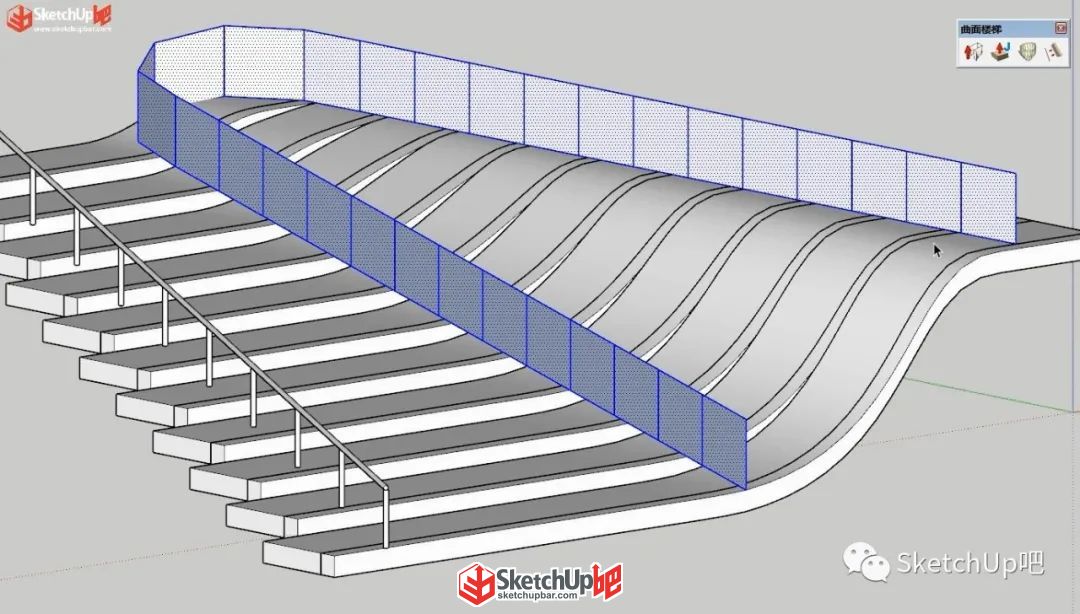

再來做另一邊欄桿。將線段轉化為固定段數多段線，將線【拉線成面】（SUAPP編號156）得到欄桿高度。

選中面后將柔滑值調到0，顯示出結構線，【增強選擇】（SUAPP編號3）中的只選擇面將面選中并刪除。

【線轉圓柱】（SUAPP編號148）直接生成欄桿 。

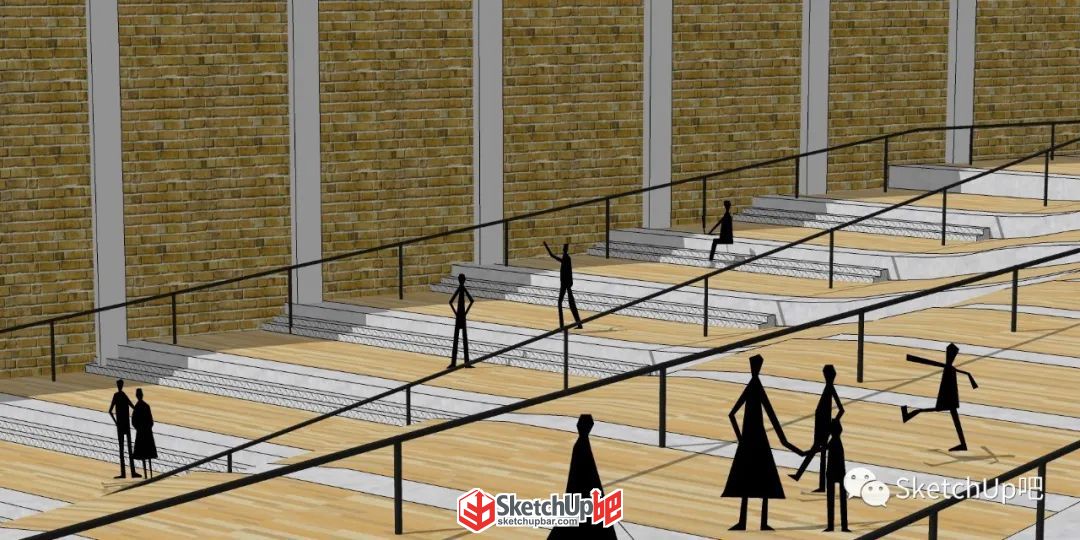

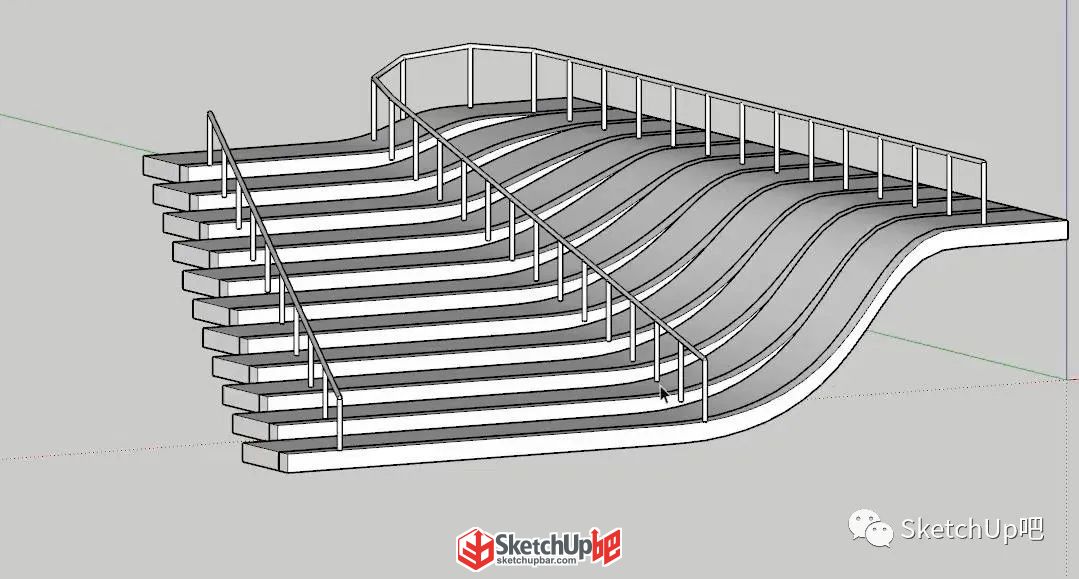

這樣臺階部分我們就做好啦

有興趣的朋友還可以繼續完善周圍的部分

本期教程就是這樣啦
