今天分享的是第48期懸賞建模 這是一個典型的曲線放樣的建模案例

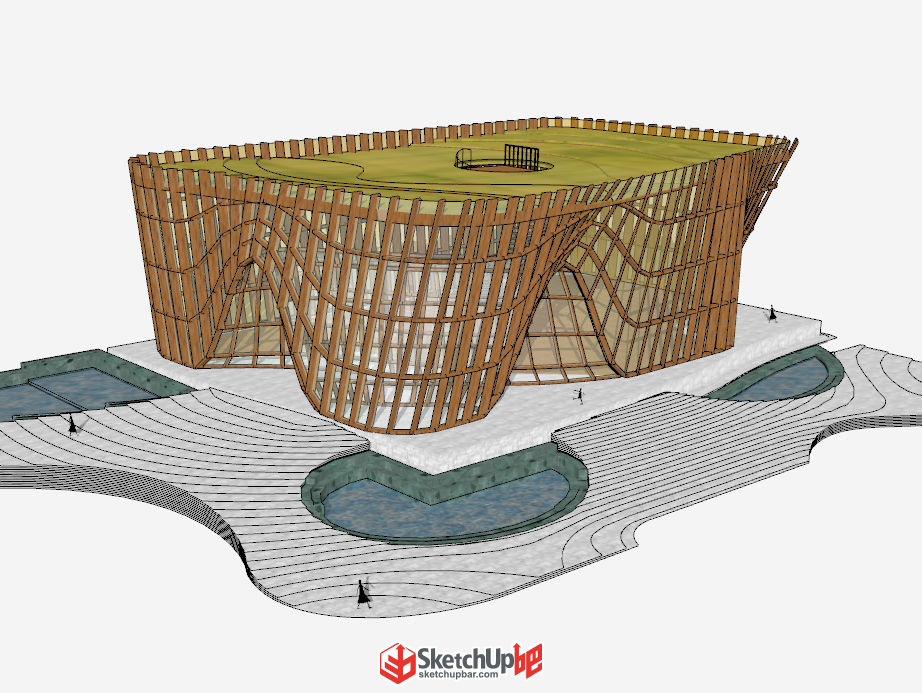

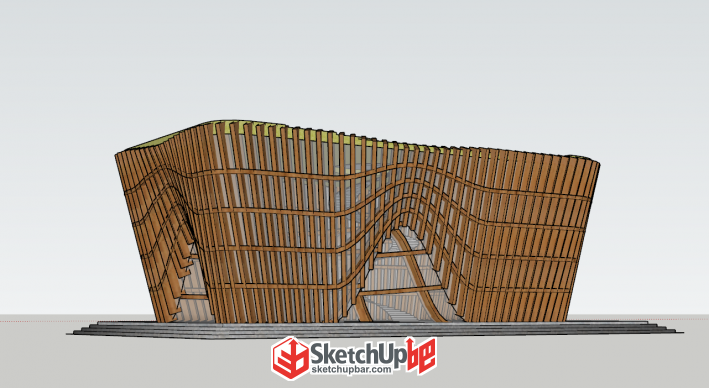

那么該如何建這個案例呢 先來看看吧友的作品吧
是不是都很棒呢？

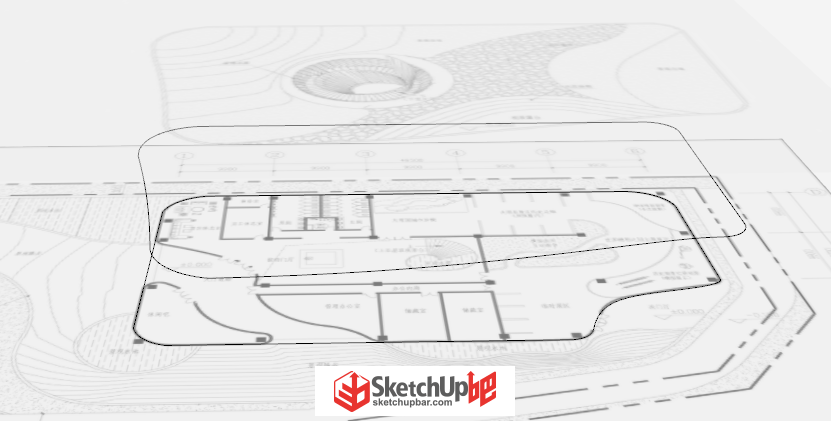

一妹語音講解視頻教程 案例分享：夏雨天 視頻錄制：瞬息千里 視頻配音：萬劍歸一 點擊此鏈接：http://url.subar.me/2elg8即可觀看完整視頻 方法一 DamDad 1、用貝茲曲線（SUAPP編號96）和頂點編輯（SUAPP編號263）畫出輪廓線。

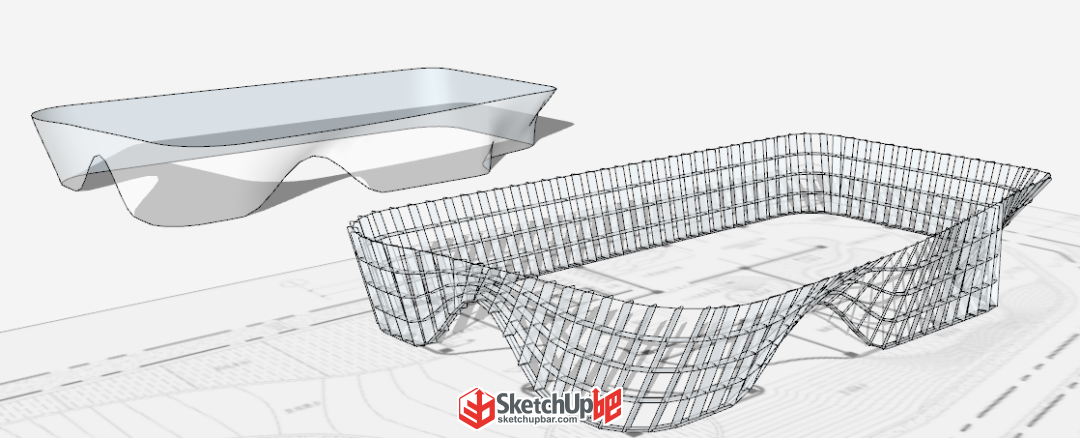

2、用曲線放樣（SUAPP編號427）分別取出建筑的面和結構線條。

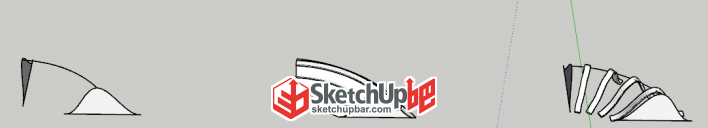

3、用路徑放樣分別取出過道的面和結構。

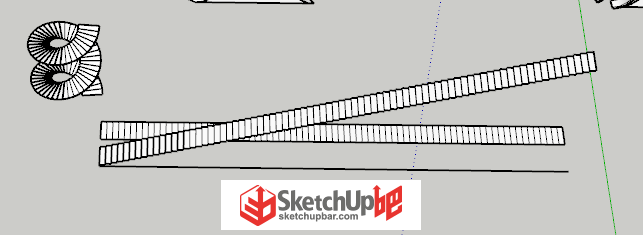

4、用畫螺旋線（SUAPP編號52）和形體彎曲（SUAPP編號118）做出螺旋樓梯。
5、最后將它們組合在一起就好啦。

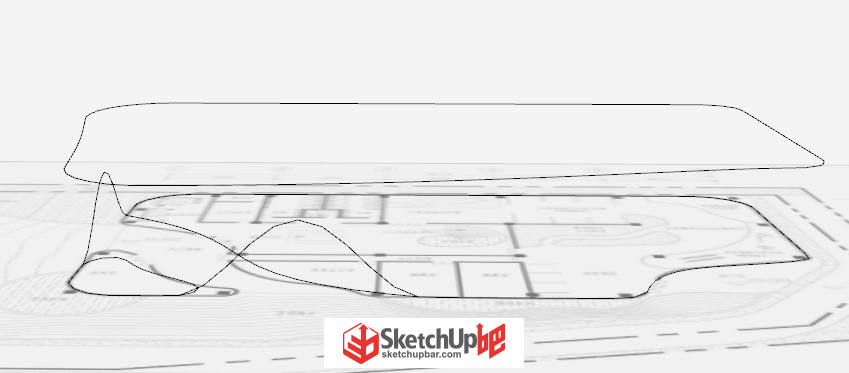

方法二 瞬息千里 1、使用貝茲曲線（SUAPP編號96）進行輪廓線的描繪，注意最后修改曲線的段數。

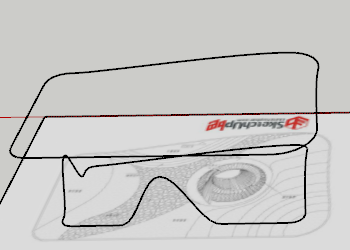

2、使用頂點編輯（SUAPP編號263）將通道的曲度進行調整。

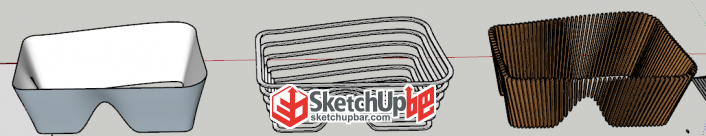

3、通過曲線放樣（SUAPP編號427）將曲面與橫縱線分別生成，在使用線轉方柱（SUAPP編號271）轉為方柱。

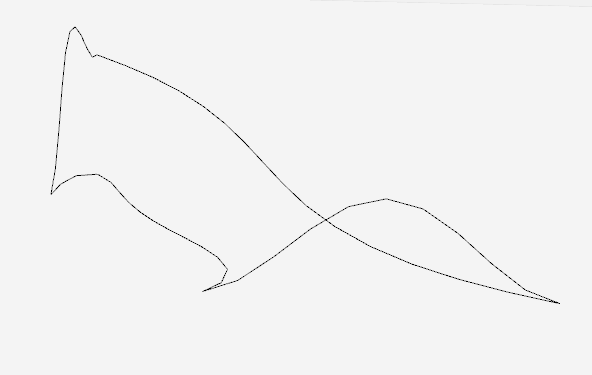

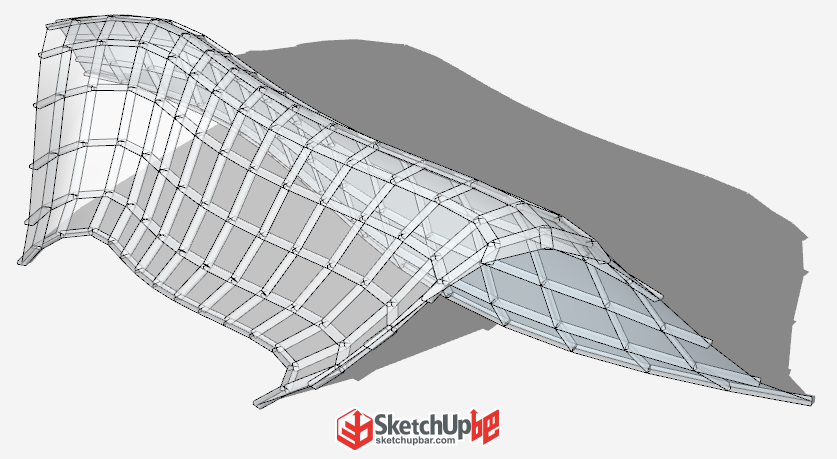

4、將通道的線條提取出來進行輪廓放樣（SUAPP編號427）生成曲面與橫縱線。

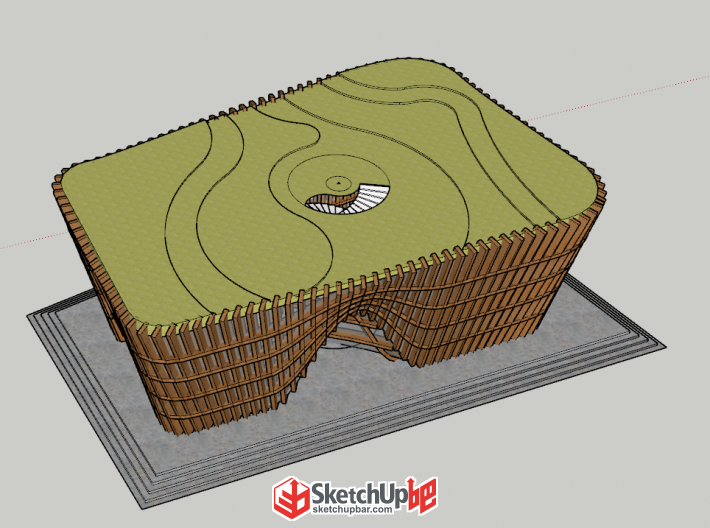

5、最后添加億點細節，將它們組合在一起就好啦。
