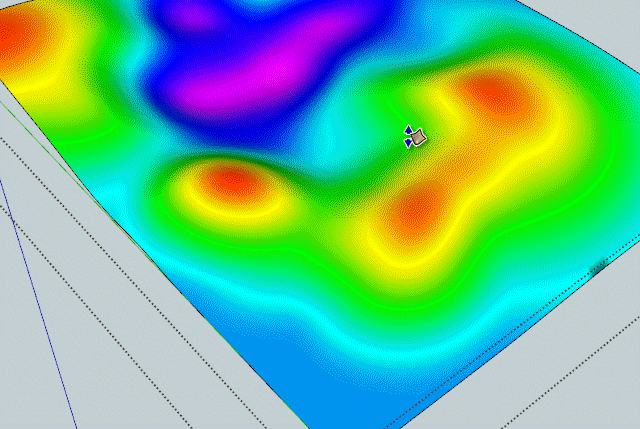

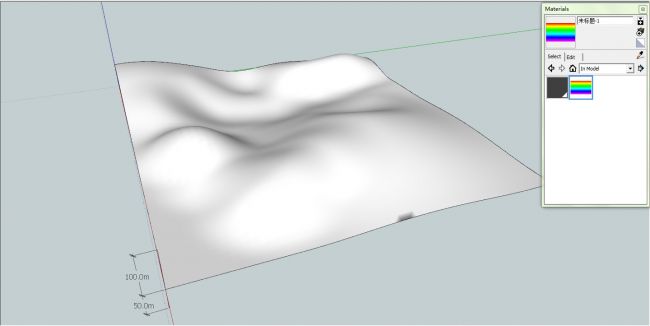

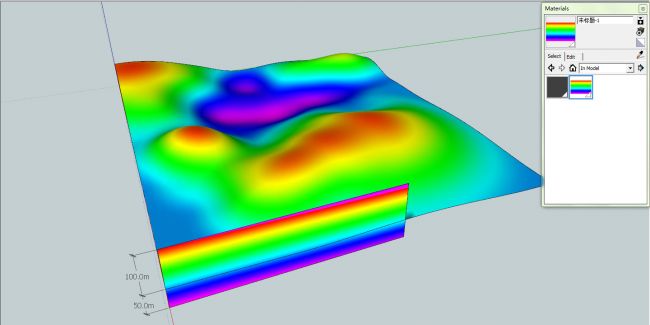

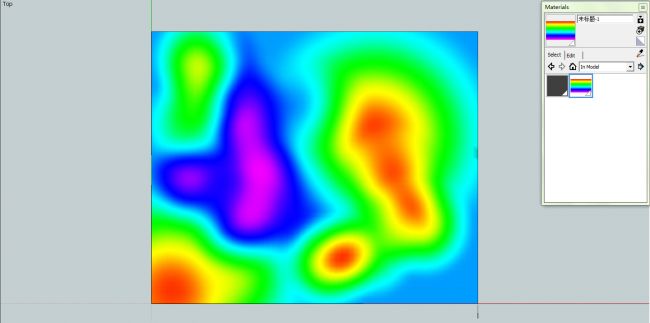

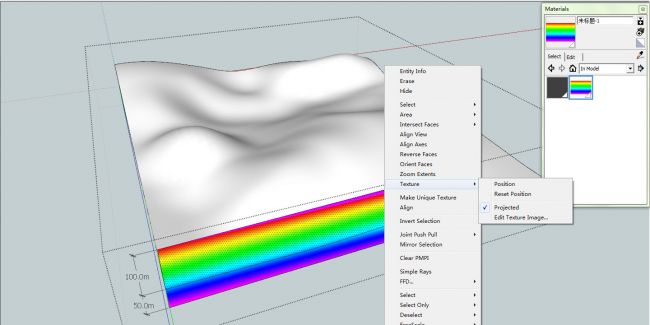

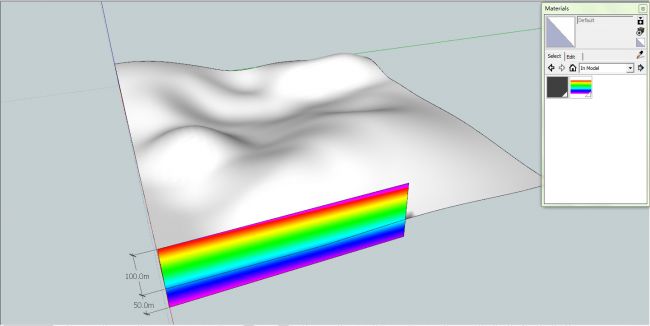

| 文：mirale999 本文發布于微信公眾號SketchUpBar 鏈接：https://mp.weixin.qq.com 今天給大家?guī)淼氖侨绾尾挥?a href="http://www.mgcxq.cn/forum-plugins-1.html" target="_blank" class="relatedlink">插件給地形快速上色教程，感謝mirale999同學的無私分享。 在sketchup里面制作過高程偽色圖的同學們應該對插件——clf_color_by_z.rb（按高程涂色） 不陌生，但是也有一種人工的按照高程涂色的方法，得到的高程偽色圖比插件得到的還要精確細膩： 制作出的高程圖如下所示：  只是簡單使用了sketchup自帶的投影貼圖功能，如下所示： 1.原始高程模型，獲得它的最高點高程與最低點高程，這里是100m和-50m  2.在Photoshop內制作偽色漸變（漸變工具內有預設），并以圖片格式導入  3.在地形模型群組內炸開圖片，確保材質的模式為投影模式projection  4.吸取材質到高程模型  收工！ 此時切換到正投影模式和TOPview就是高程偽色圖了——  并且這樣得到的高程圖在地形模型發生修改時，顏色還可以實時變化哦～～  制作模型何嘗不是解題啊，偶爾停下想一想，不經意間就能發現以前所不知道的更好的途徑～ |
