它來了~它來了~ 它帶著立交橋建模來了~ 總有人問小吧立交橋怎么建 身為建模界的老司機 當然要開車安排啊

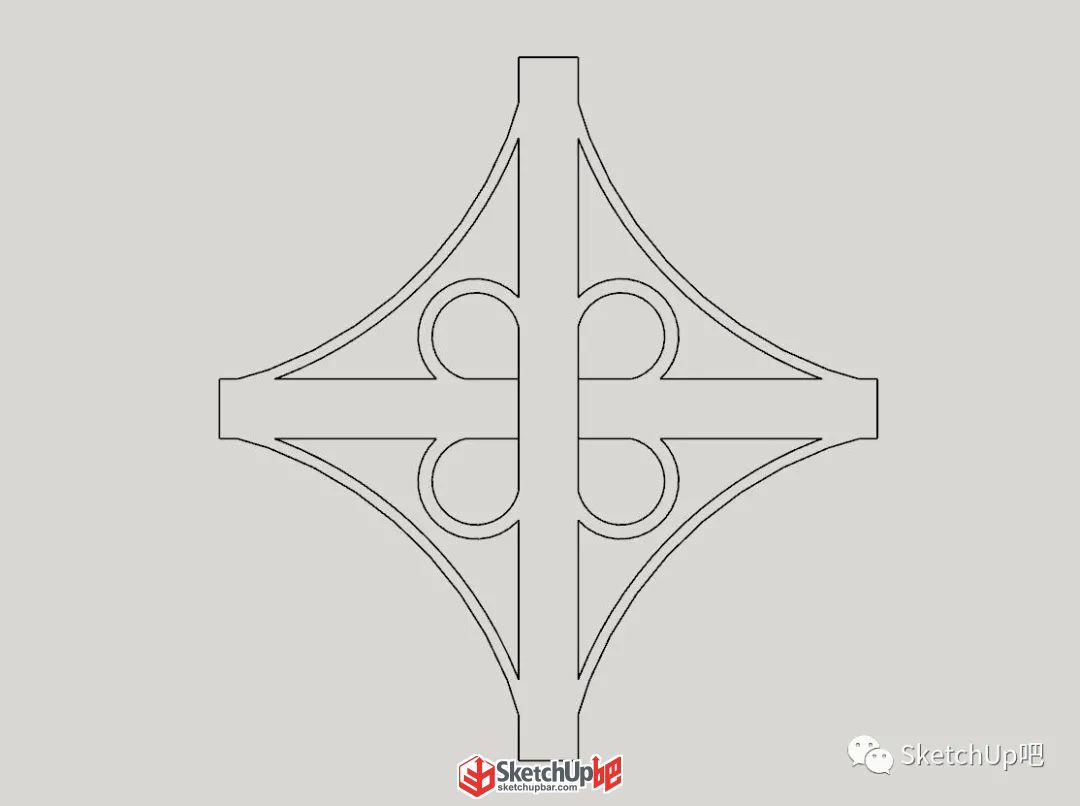

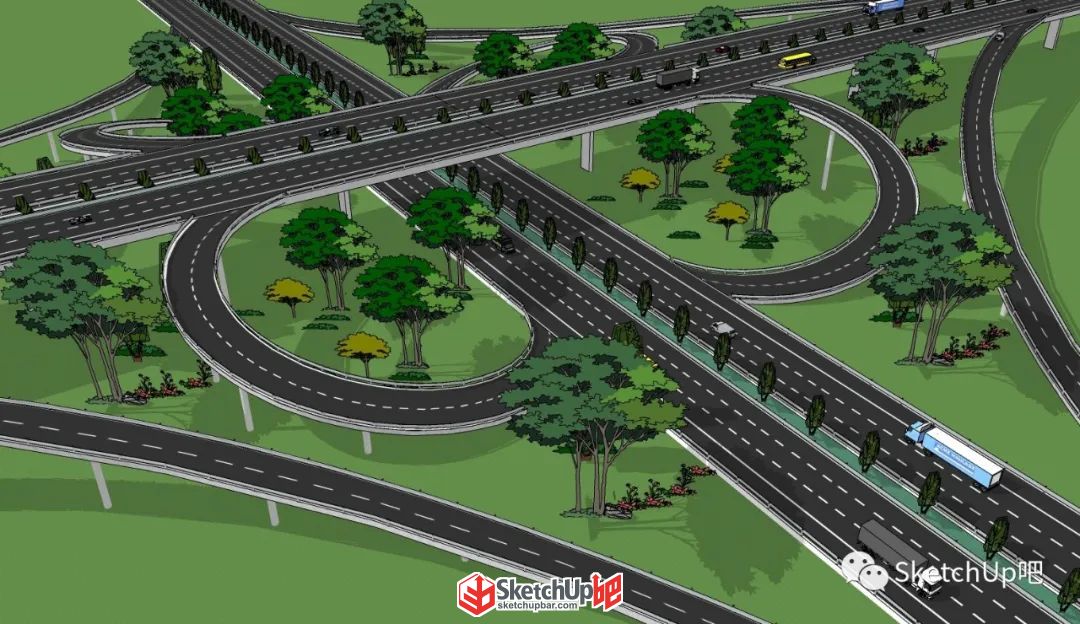

這種立交橋造型是眾多樣式中比較常見的，沒錯，就是普普通通的意思~雖然普通，卻有大部分立交橋的特點，你學會了它，基本就能搞定90%的立交橋了！ 點擊此鏈接http://url.subar.me/4566j即可獲得完整帶字幕講解視頻、模型課件。 圖文教程

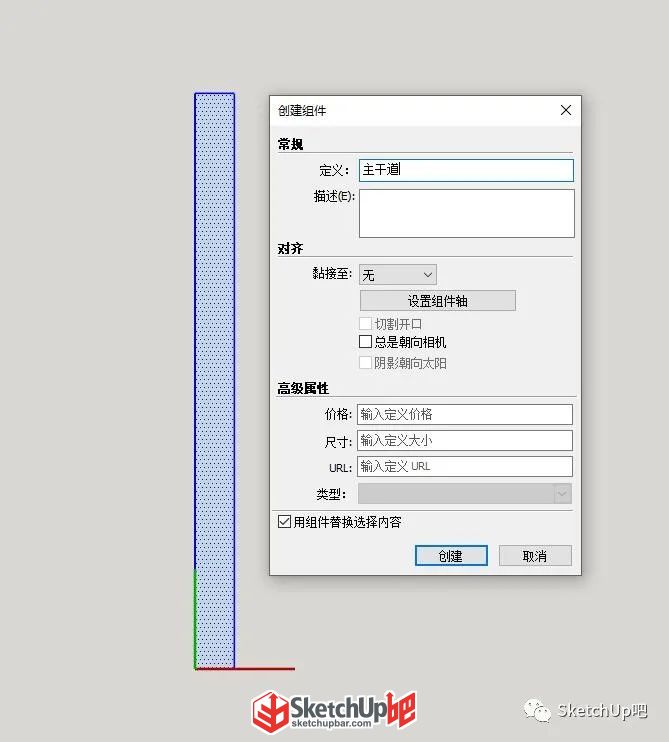

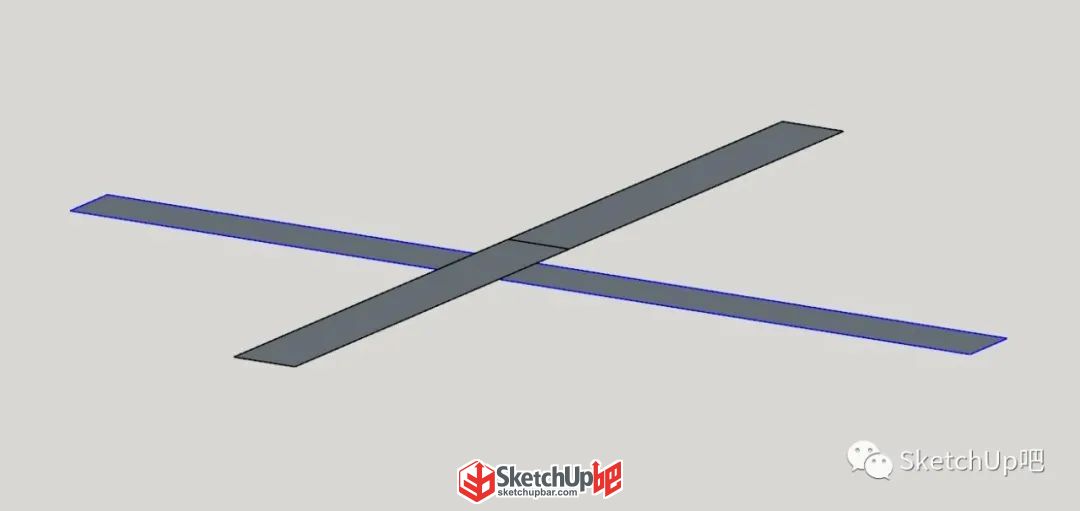

我們先來畫主干道，既然是筆直的，我們這里就可以直接使用矩形工具來畫嘛~然后設置成組件。

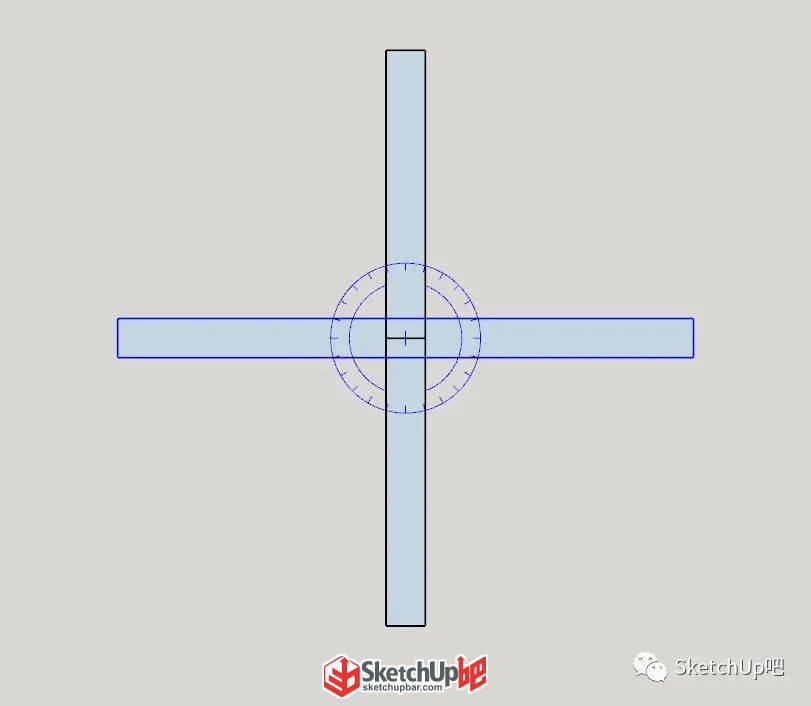

再使用旋轉工具復制一個出來，復制前可以先畫一條中心參考線。
復制好之后將頂部的主干道向上移動，畢竟是立交橋，總得有高差嘛~

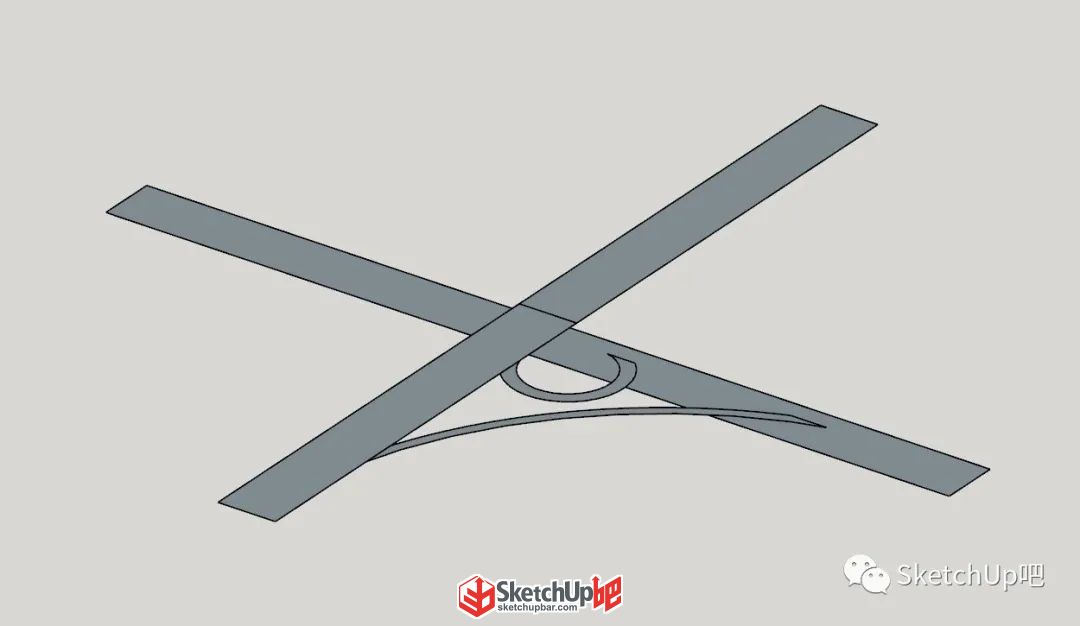

接著就來處理匝道部分，都說了4組匝道都是一樣的，辣么，搞定一組就行了唄！可以在平面圖上將一組匝道分離出來，再復制到主干道部分。

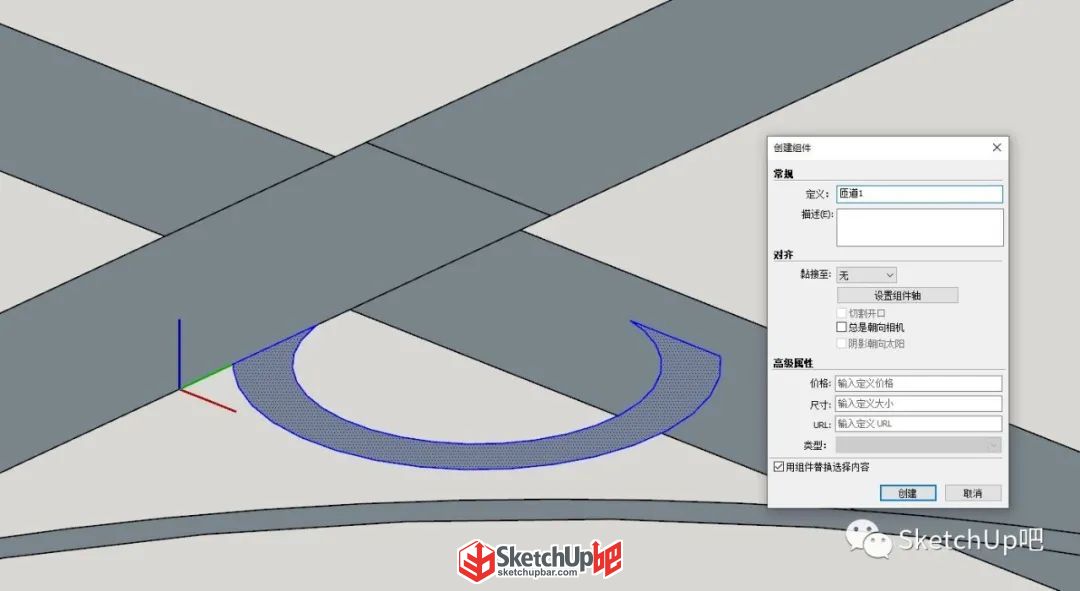

為了方便操作呢，我們可以將兩條匝道分別成組。

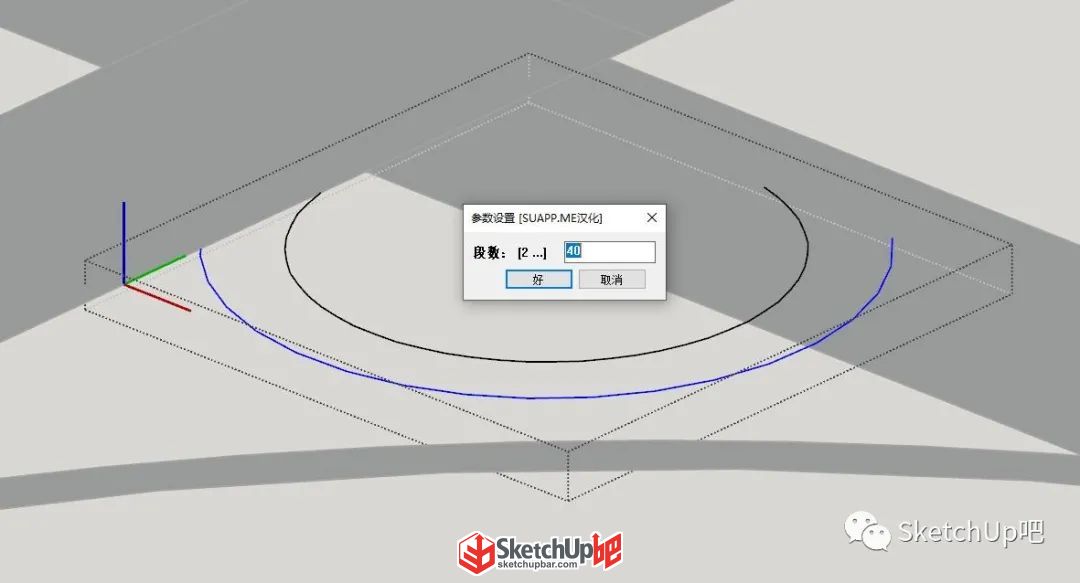

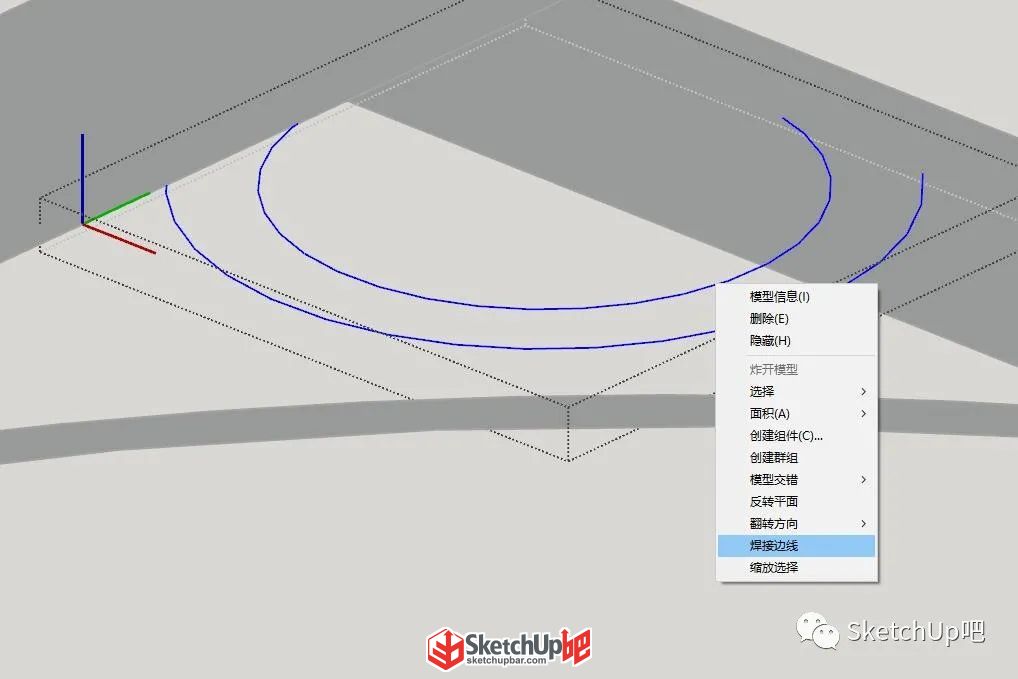

焊接之后把線段調整均勻，直接轉換為固定段數多段線，輸入段數進行調整。

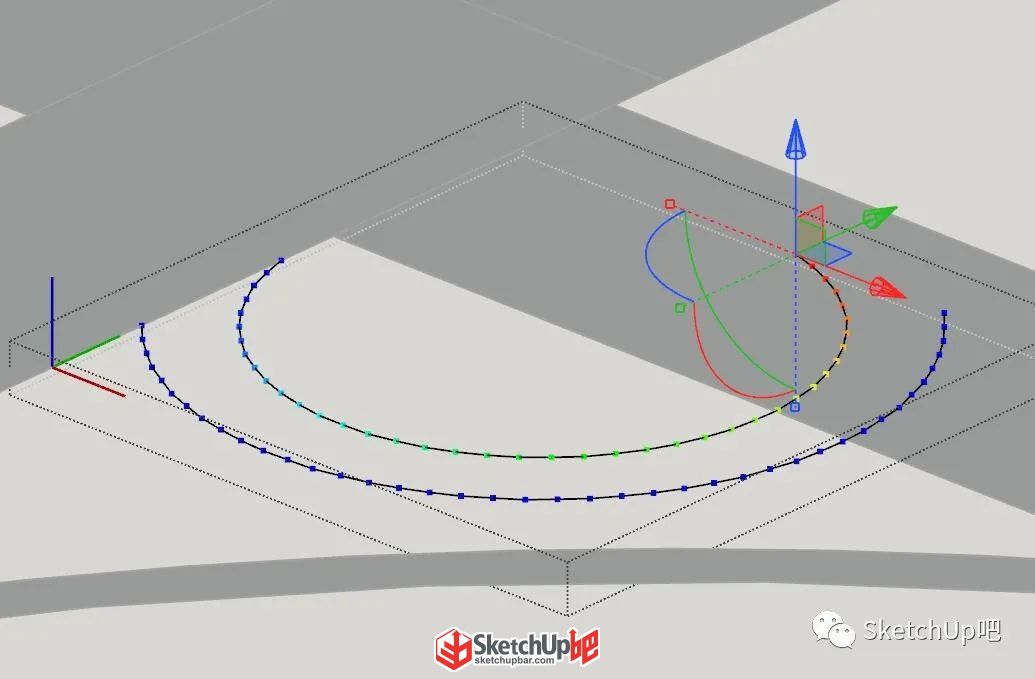

接著使用【頂點編輯】（SUAPP編號263）將圓弧的另一端調整到下部主干道的邊緣。

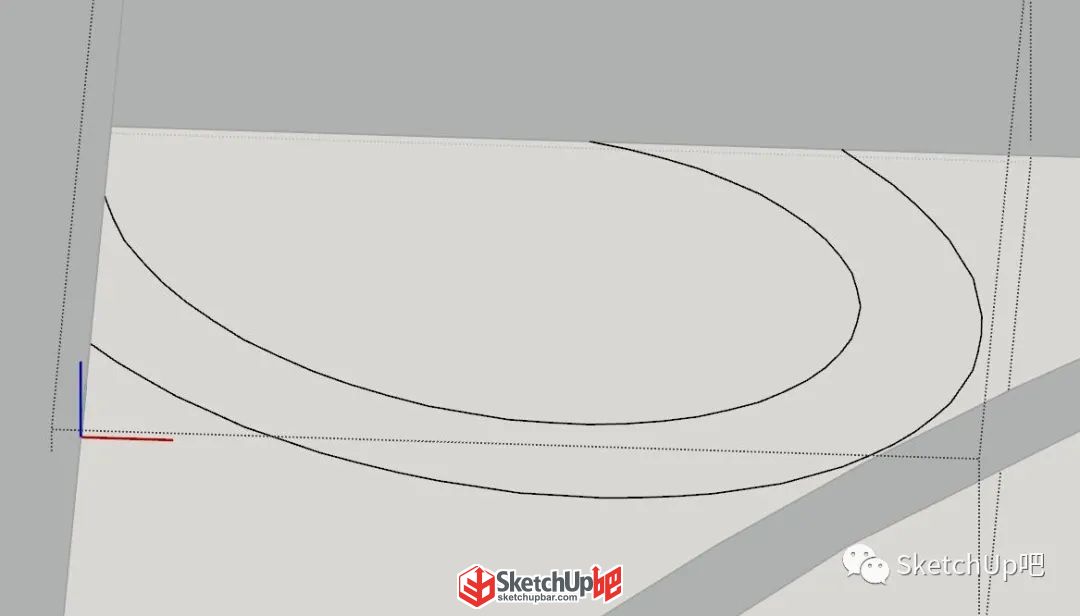

兩條弧線都調整好。

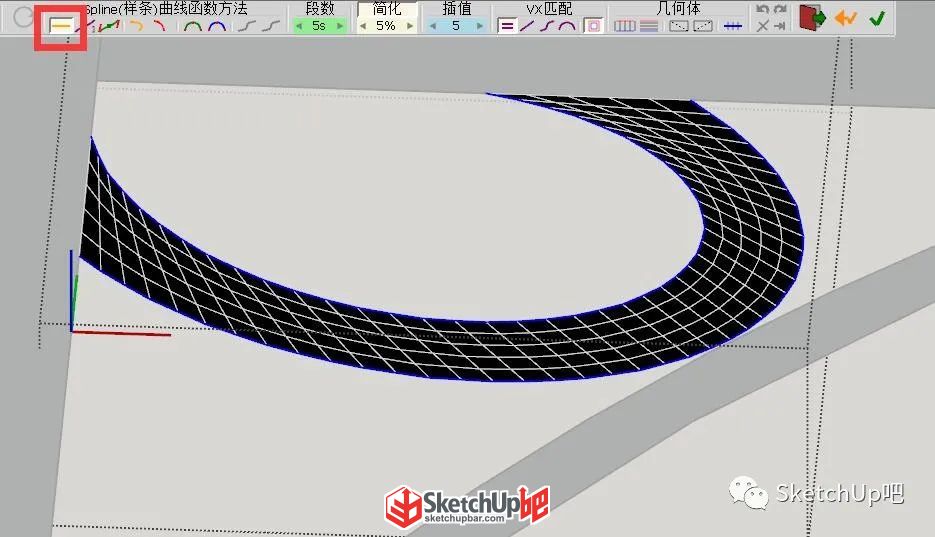

經過頂點編輯后的線段又又又斷開了，我們需要再次焊接，接著就【曲線放樣】（SUAPP編號427）來封面。

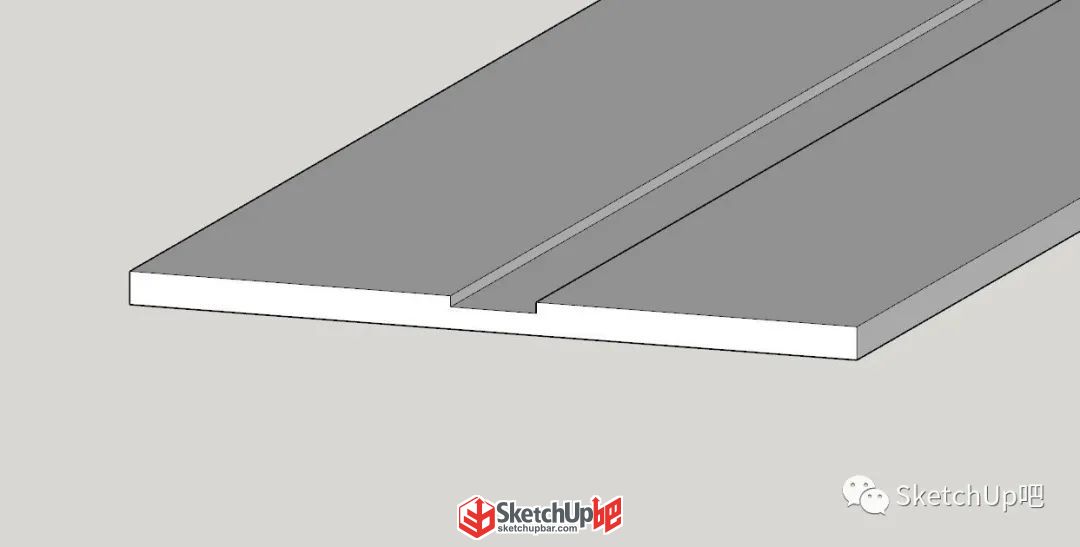

接著就是細節(jié)啦！這些都沒啥難度~我就不啰嗦了，先畫主干道中心種植槽。

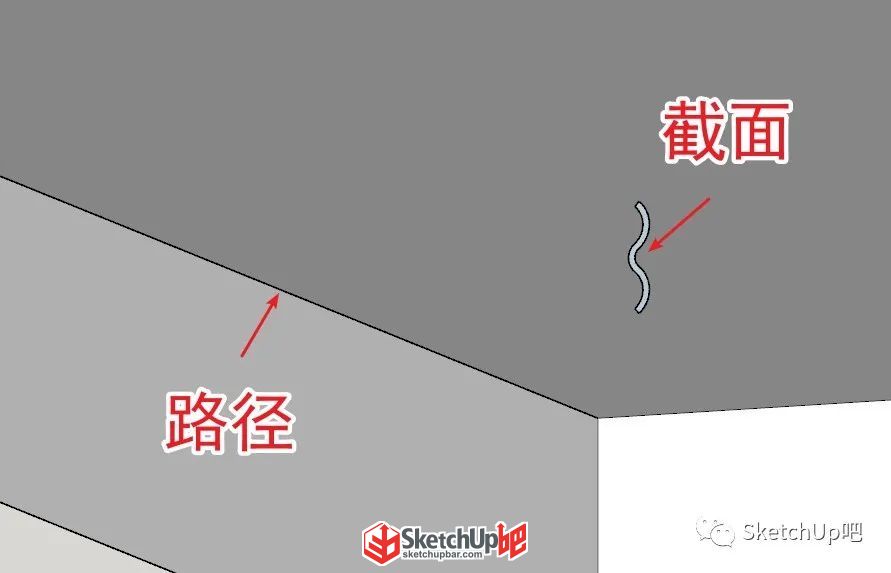

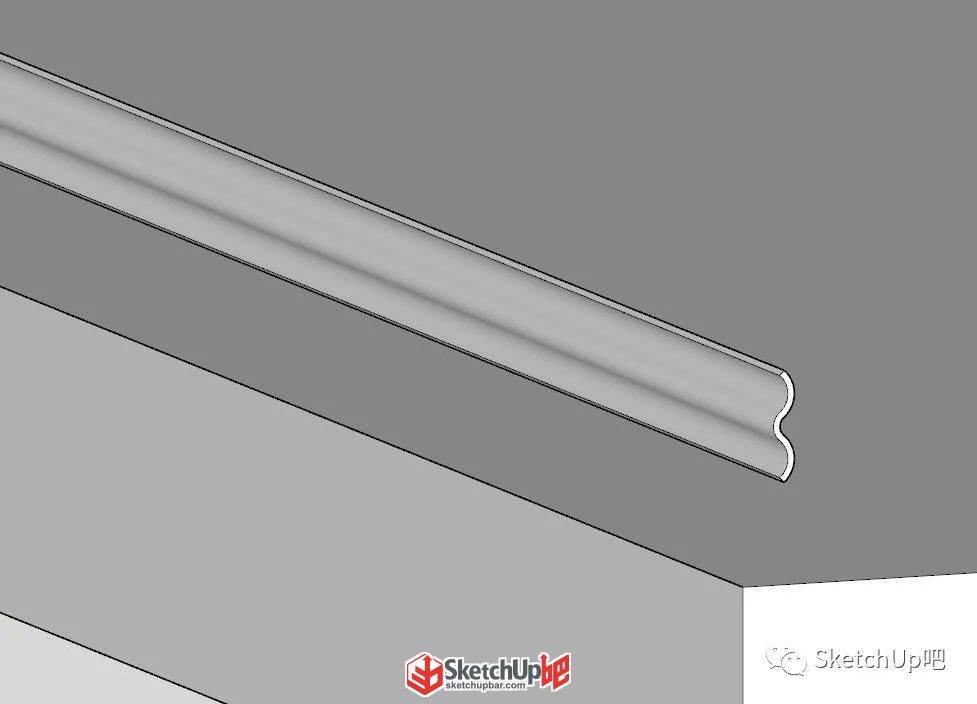

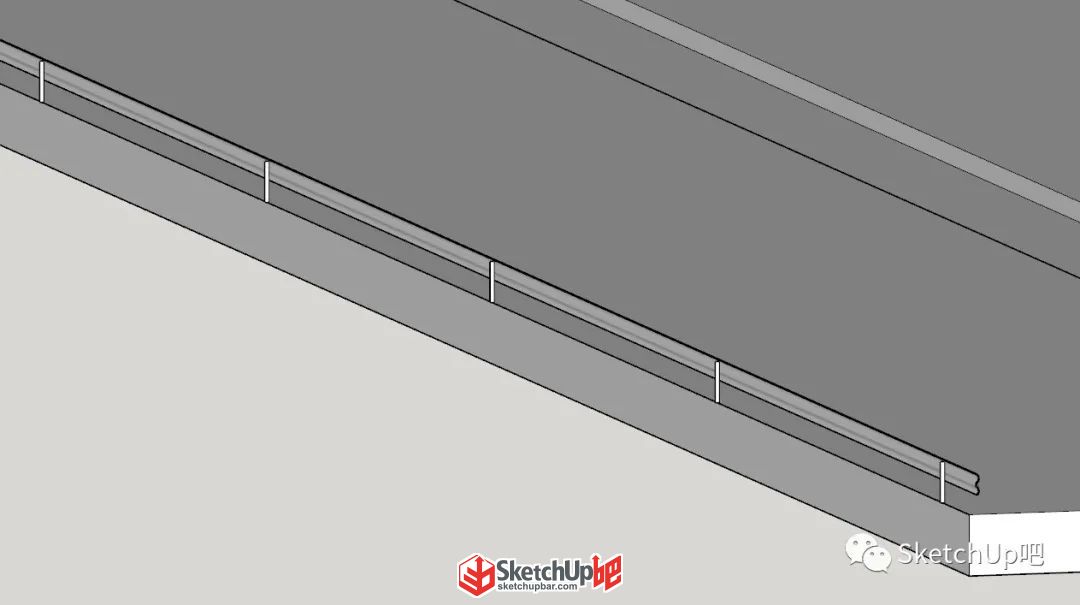

再來畫護欄，護欄的橫檔部分可以用路徑跟隨制作，準備好截面和路徑就可以了。

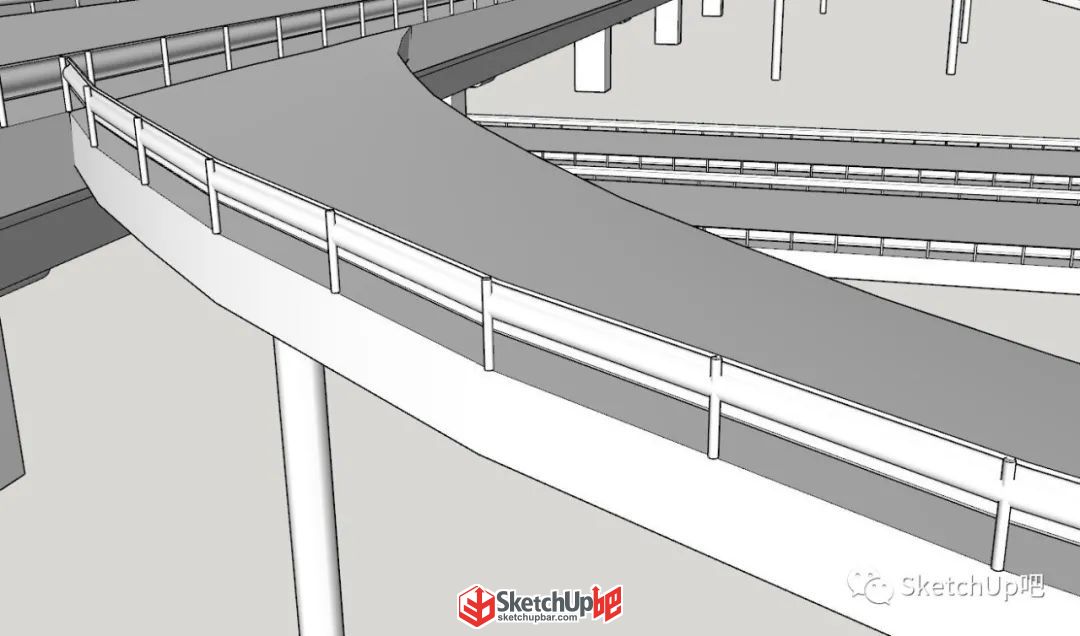

護欄欄桿的部分就直接畫圓柱后進行陣列。
匝道部分用【穩(wěn)定跟隨】（SUAPP編號23）來做橫檔。

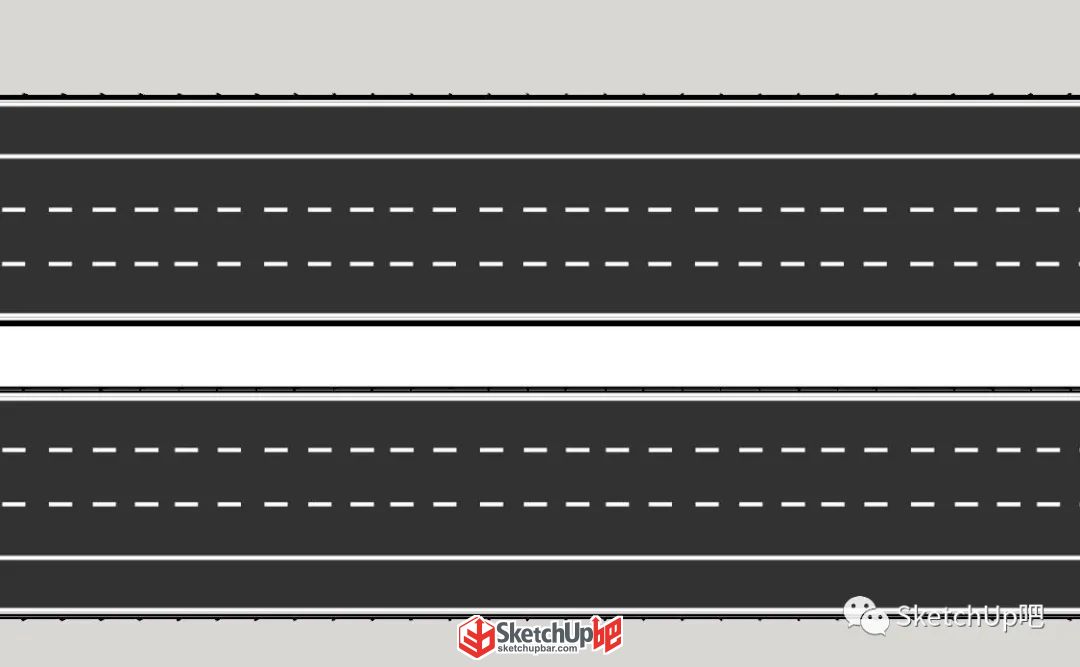

細節(jié)都處理好之后來貼圖。主干道沒啥難度，直接貼就好了。

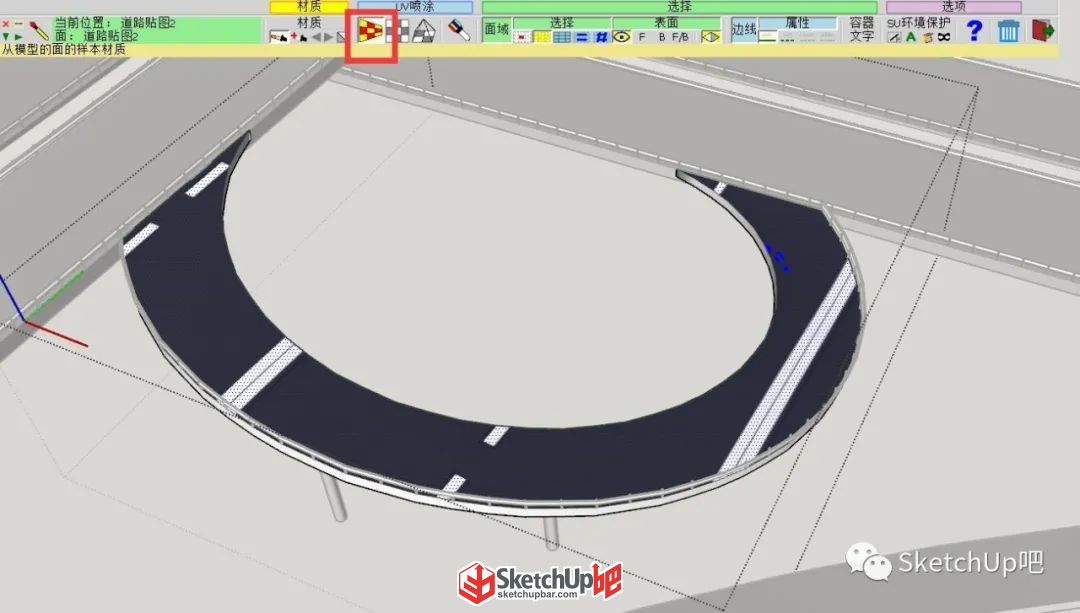

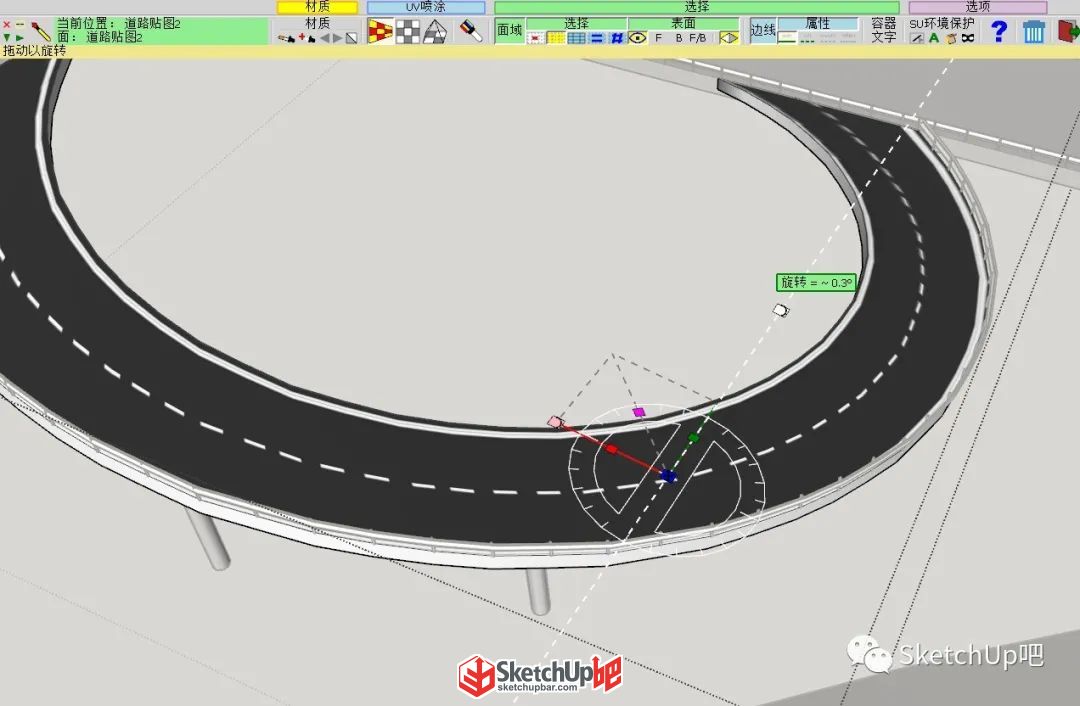

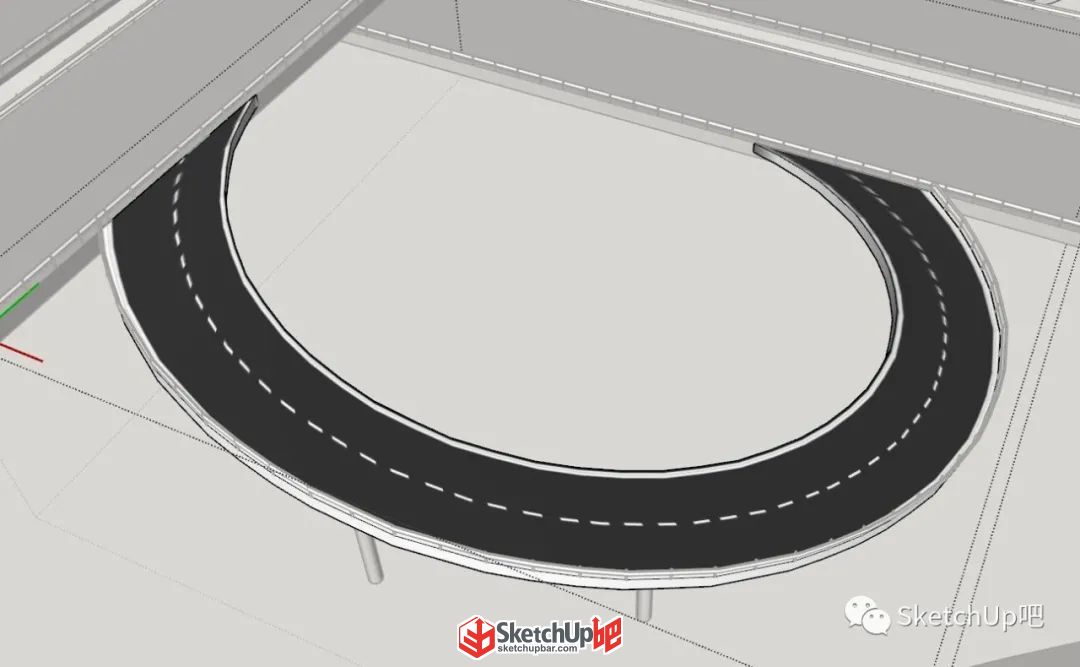

匝道曲面部分需要用【Fredo工具】（SUAPP編號435）中的紋理工具來處理。
|
