空間布線應該是做異形造型繞不開的一個話題了吧，這次小吧要教大家一招快速繪制空間曲線的方式，簡單又方便！一起期待一下吧！

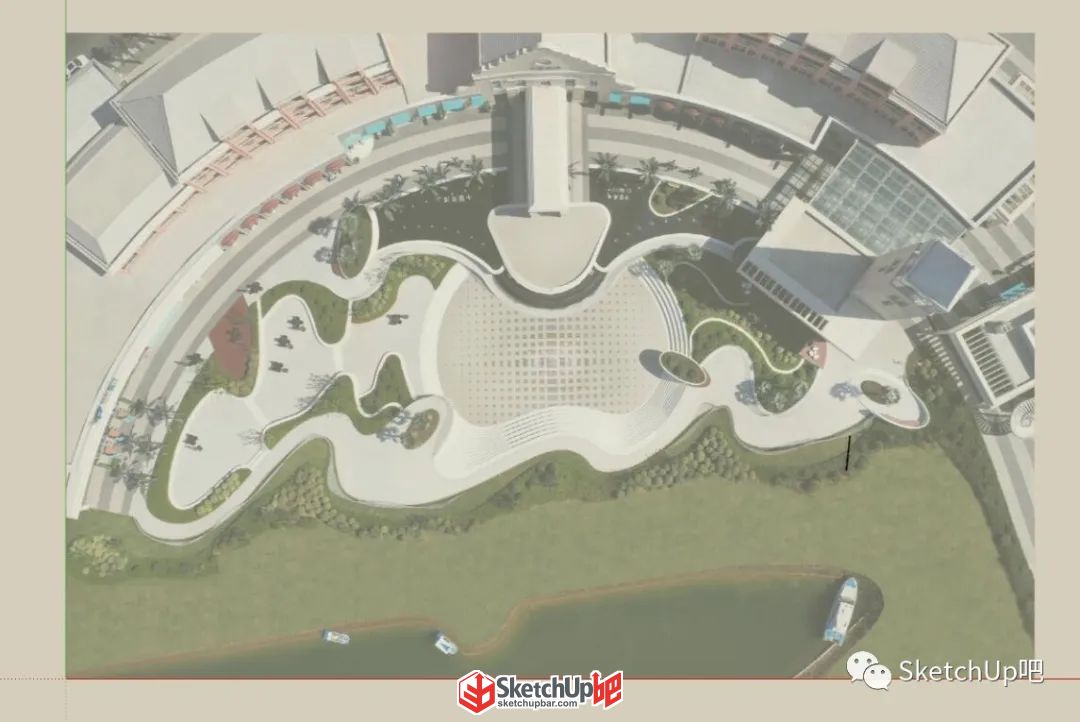

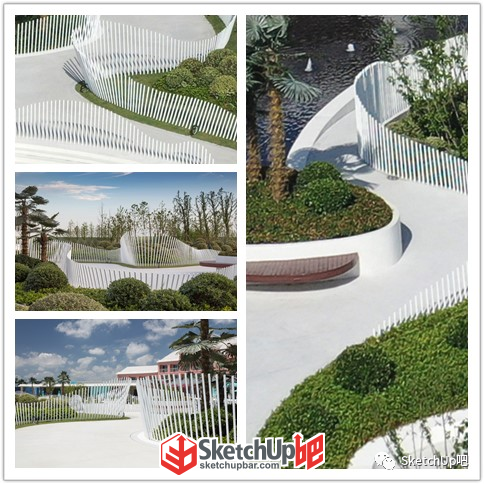

喏，下面就請出本次的麻豆 十里海灣曲線欄桿 ▼
圖片來源于網絡，侵刪
辣么這個造型是怎么做的咧？ 小吧這就奉上教程，看好了！
視頻錄制：SketchUp吧—彈指神通 教程

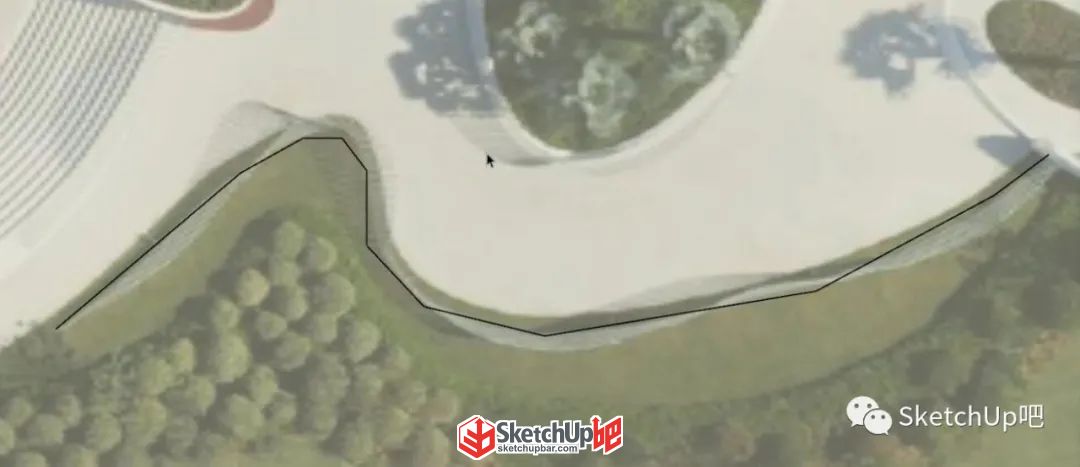

我們就選這一塊來演示好了。先布線，曲線不好畫，可以先畫直線，直接用鉛筆工具跟著大概的走向描一次就可以了。

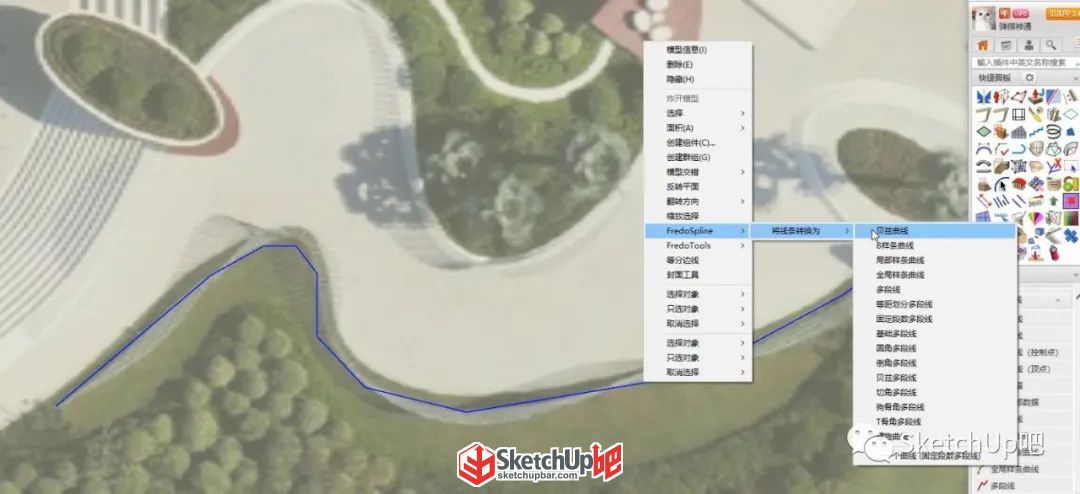

接著使用【樣條曲線】（SUAPP編號460）來將直線轉化成貝茲曲線。 這個插件相當于是【貝茲曲線】（SUAPP編號96）的增強版，功能豐富了很多，大家可以試試哦~

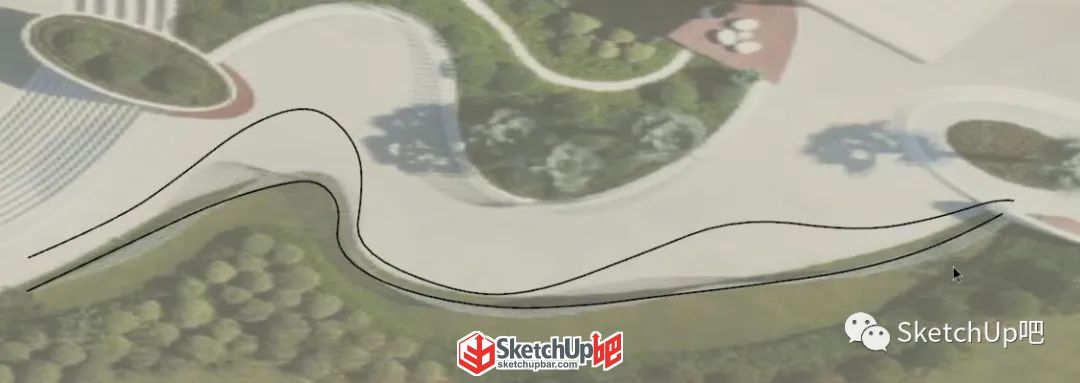

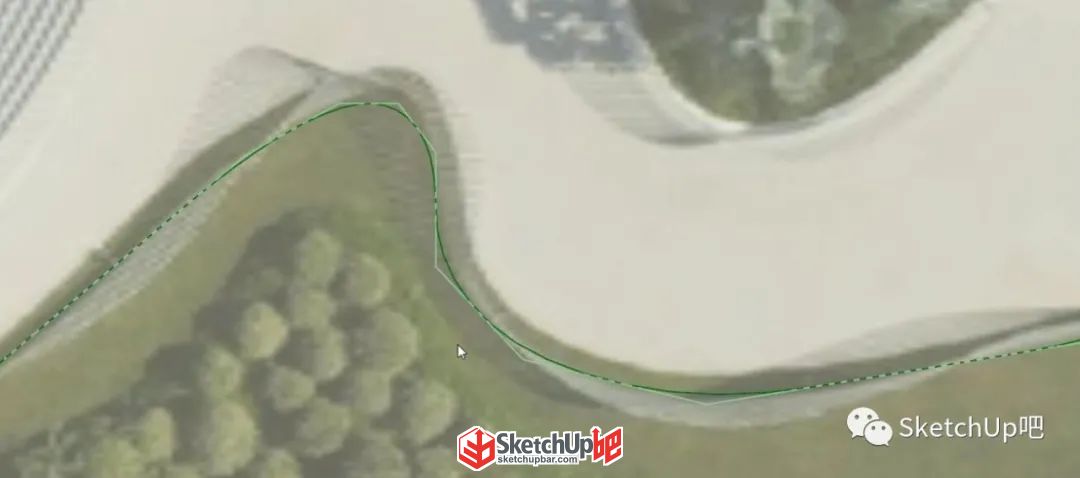

曲線就轉化好了，這里我畫是下部的線條，接著再來繪制上部的線條，方式都是一樣的，只是頂部的線條在立面上也有變化，所以呢需要多幾步來進行處理。

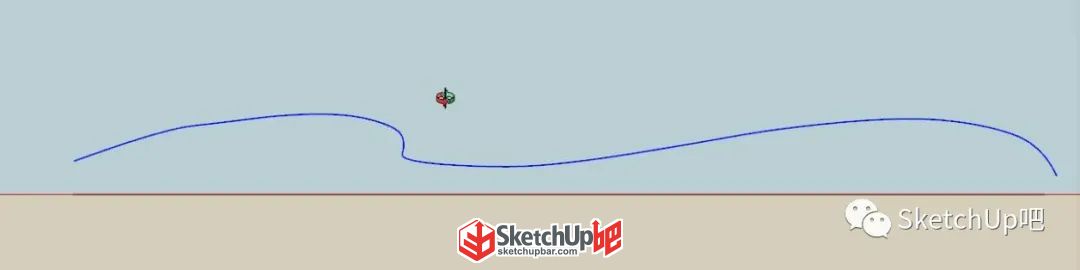

直接在平面和立面上拖動控制點，頂部的曲線就處理好了。
兩條輪廓線都有了，接著就可以進行放樣了。

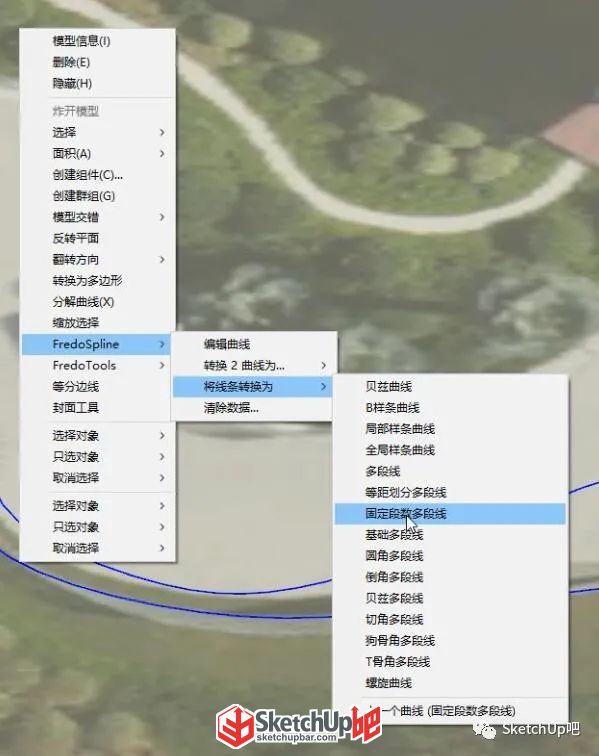

放樣之前一定一定要記得轉換為固定段數多段線哦。

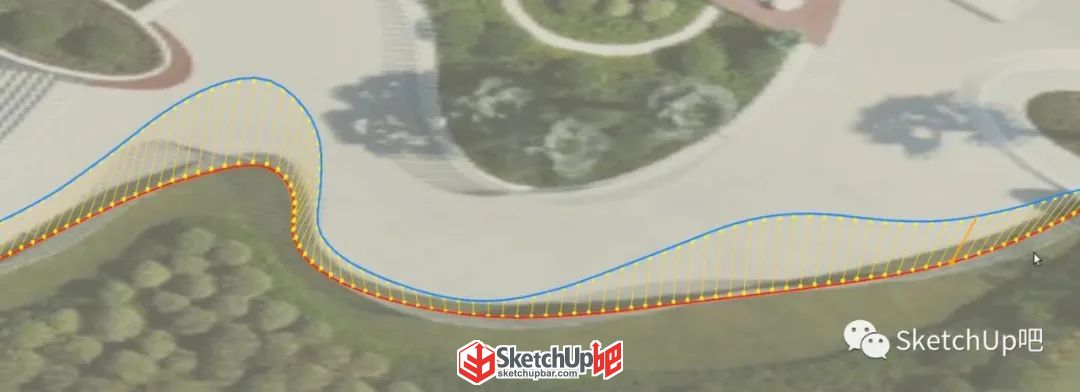

接著就使用【曲線放樣】（SUAPP編號427），在幾何體中選擇僅生成表面縱向線框。

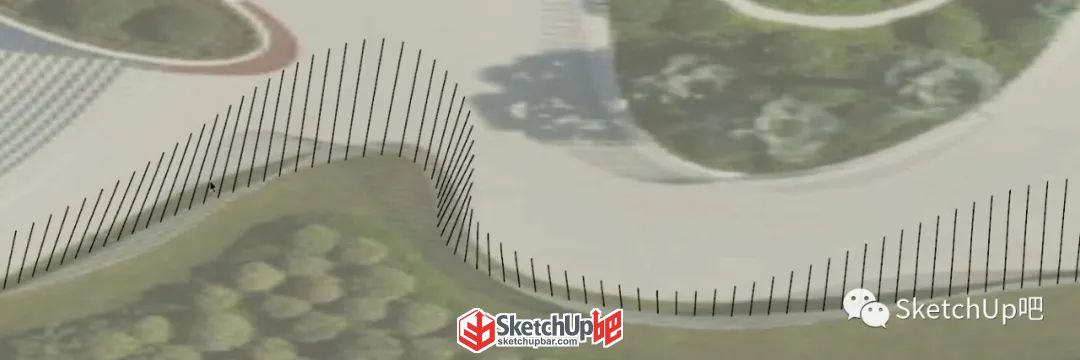

縱向線框就生成好了。

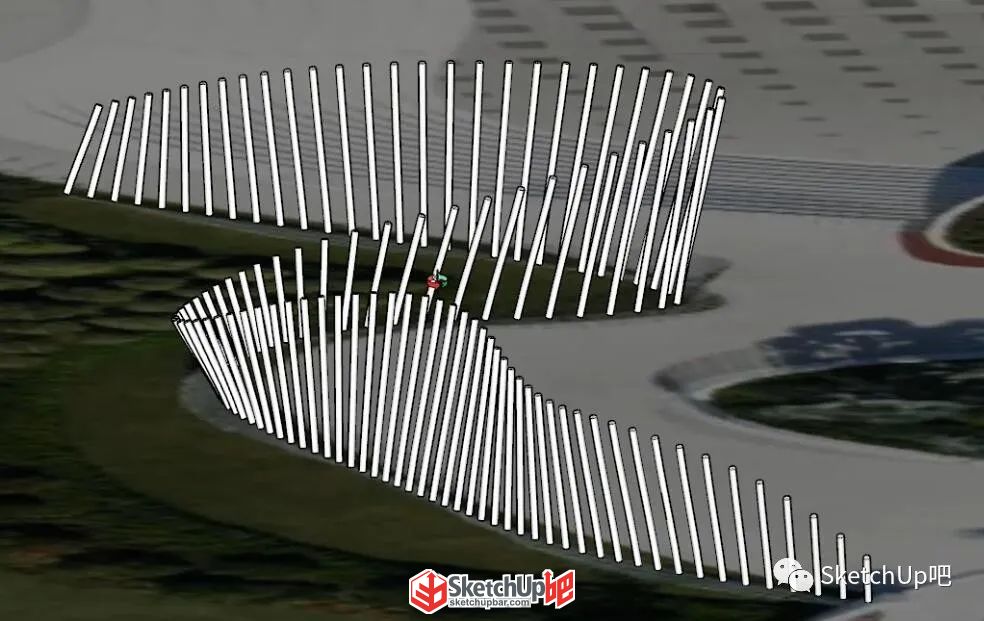

最后一步，【線轉圓柱】（SUAPP編號148）就能得到目標形態啦！ 插播一句，如果生成的圓柱有反面，記得處理一下，可以使用插件【Fredo工具 】（SUAPP編號435）自動翻面來解決。

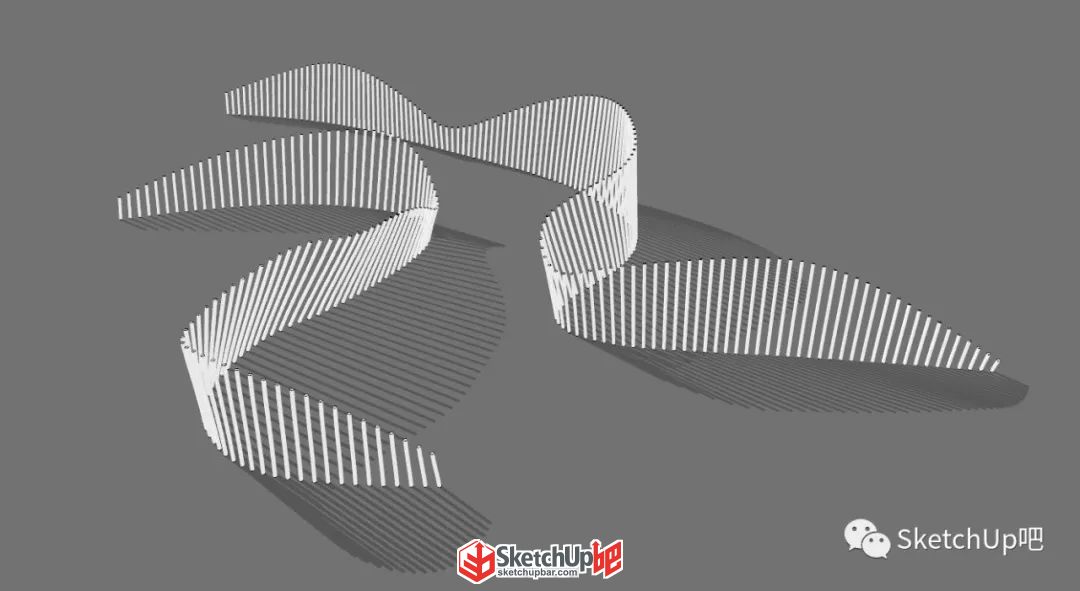

看這個異形造型非常方便的就做好了 一個插件就能搞定空間曲線的繪制學沒學會啊，動手試試吧！
|
