大部分的建模第一步都是從CAD導圖開始的吧，雖然導圖操作簡單，但是也暗藏了很多玄機，尤其新手朋友，可能會遇到一堆問題。
本次【建模練習生】活動就針對CAD導入SU的前期準備工作，來教教大家怎樣處理好自己的CAD圖紙，讓建模變得事半功倍！
“建模練習生”·第三期 CAD導入SU前期處理技巧 先看完本期的教程 然后完成下方CAD圖紙的處理 并按要求交作業 就可以獲得獎勵哦
點擊或復制網址了解 sketchupbar.com/thread-376012-1-1.html 圖文教程 打開一張CAD的圖紙，先記得備份一份，在備份文件中進行修改，然后開始清理不需要的部分。

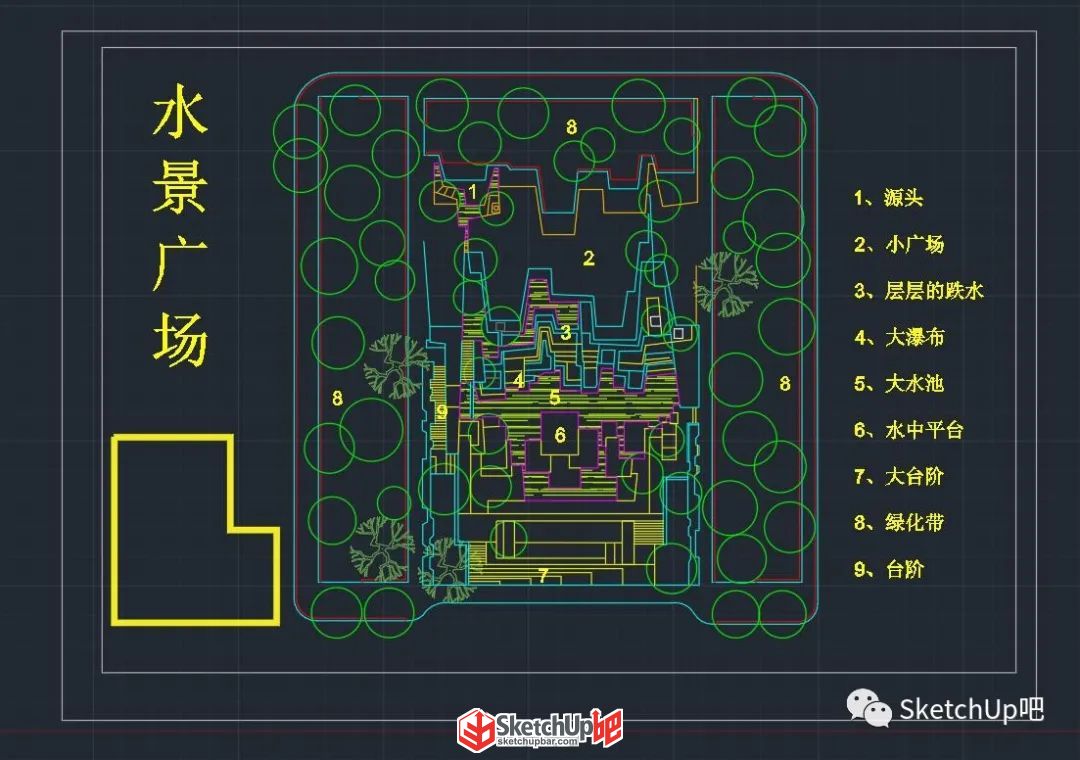

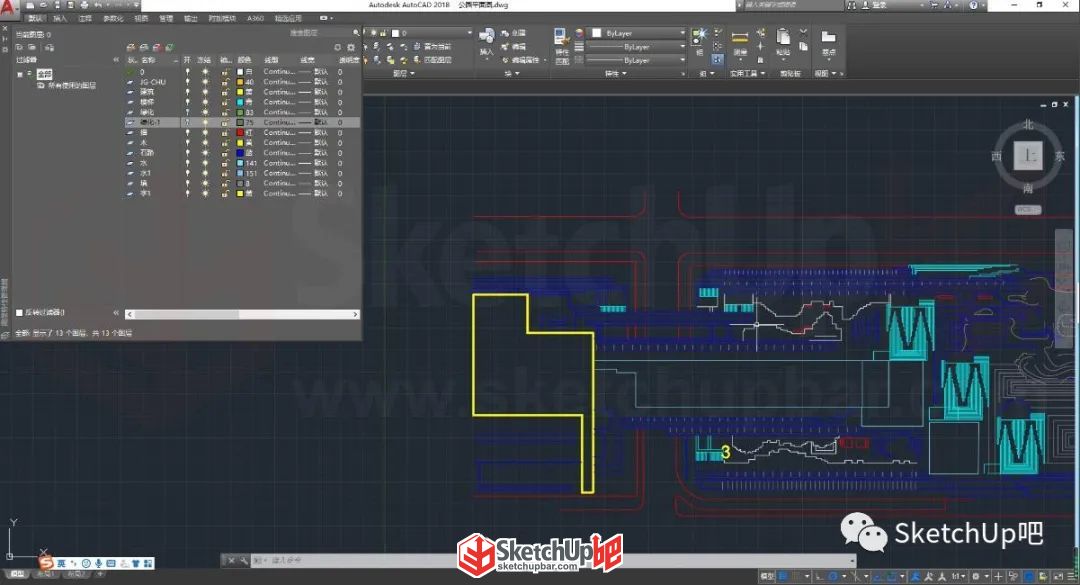

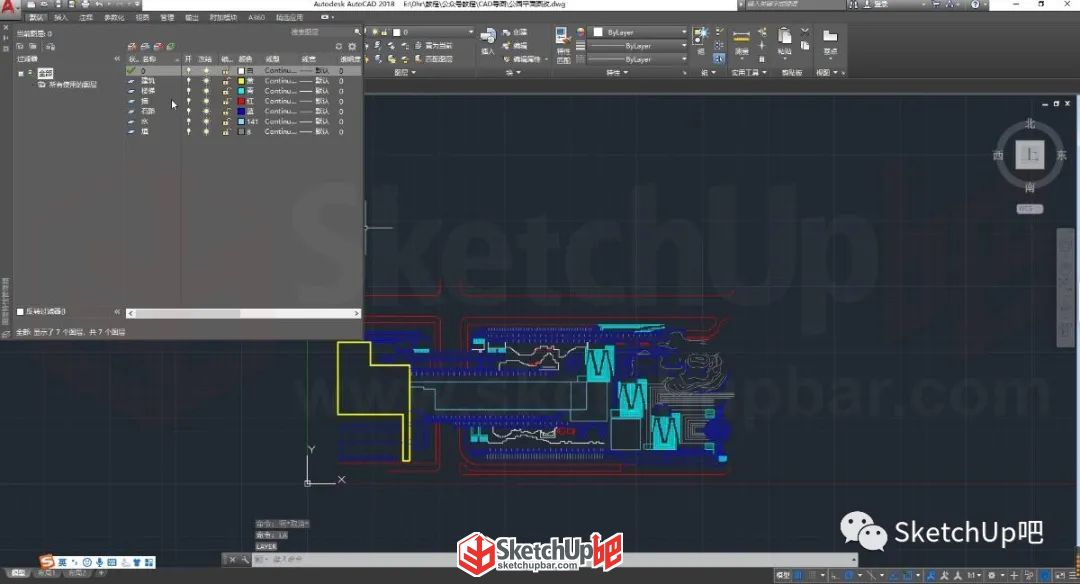

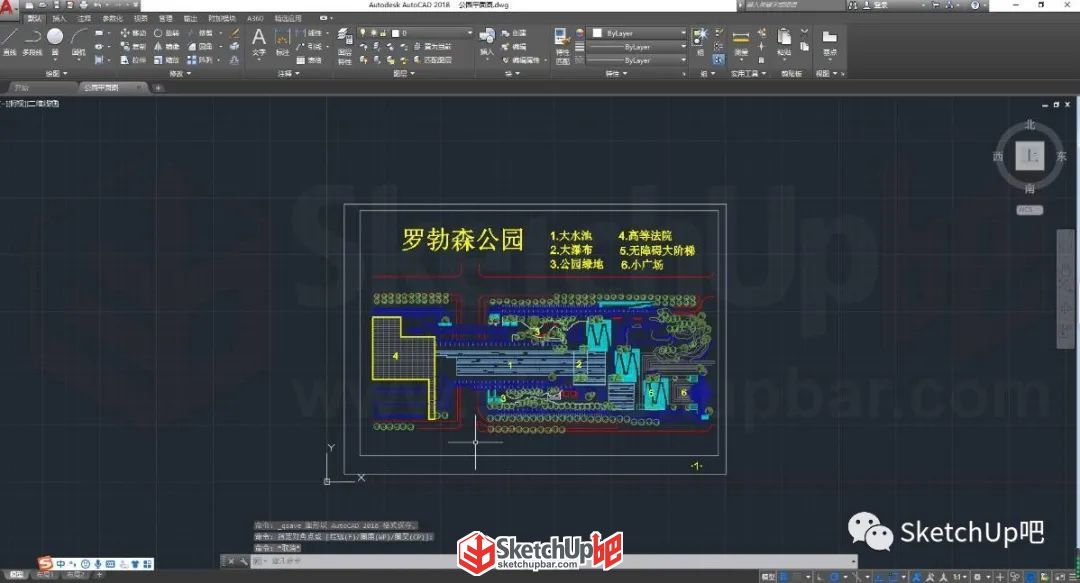

一般來說，像這樣一張圖紙我們需要清除標注、填充、植物的部分。 先打開圖層管理器（快捷鍵LA）,有的內容是可以關閉整個圖層來達到眼不見為凈的目的的，就比如這張圖紙上的植物部分，直接把前面的燈泡關掉。
清理好之后并不是就萬事大吉了，說不定還有很多未被清理的元素呢，這里大家可以新建一個文件，直接把要的內容復制過來（記得要用框選，不要用ctrl+a，不然關閉的圖層也會被復制過來。）

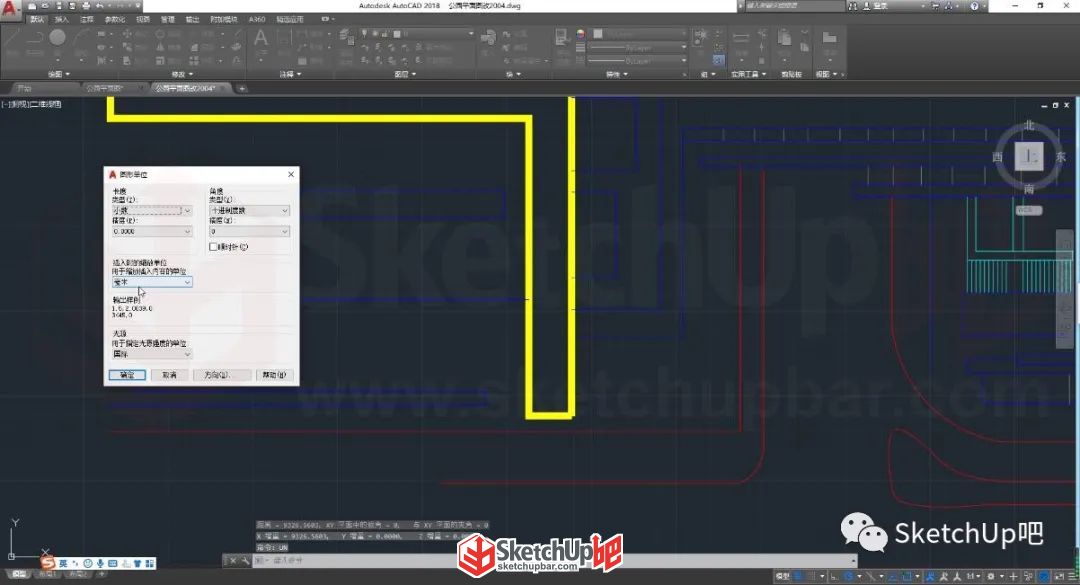

那這樣是不是就行了呢？還沒有哦，記得統一單位?？梢哉{(diào)出圖形單位（快捷鍵UN）來看看單位，這里是毫米。

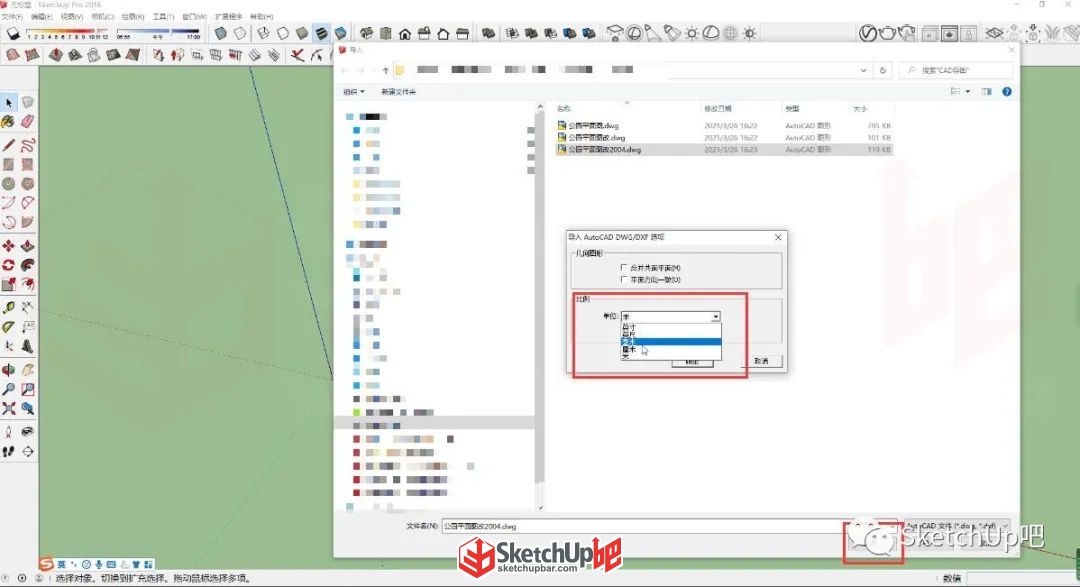

所以在導入SU時，需要在導入界面的選項卡里，把單位改成毫米進行統一。
所以處理到這一步就好了嗎？

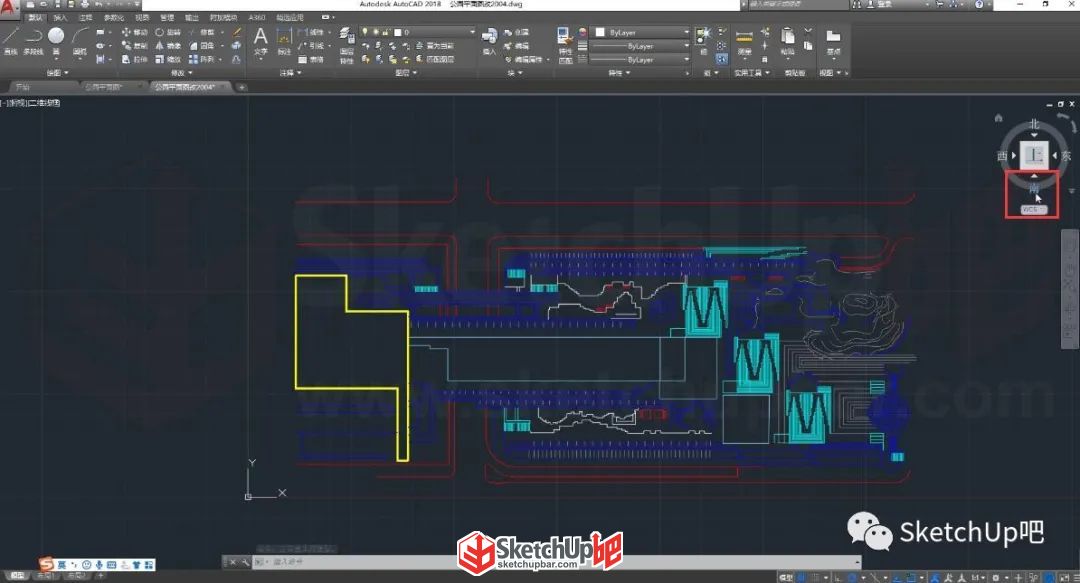

NONONO！我們到這一步其實已經完成了一大半了，為了以防萬一，還應該檢查一下線的設置，就比如這張圖，平面上看著很正常，但是調整到立面就不得了啦！

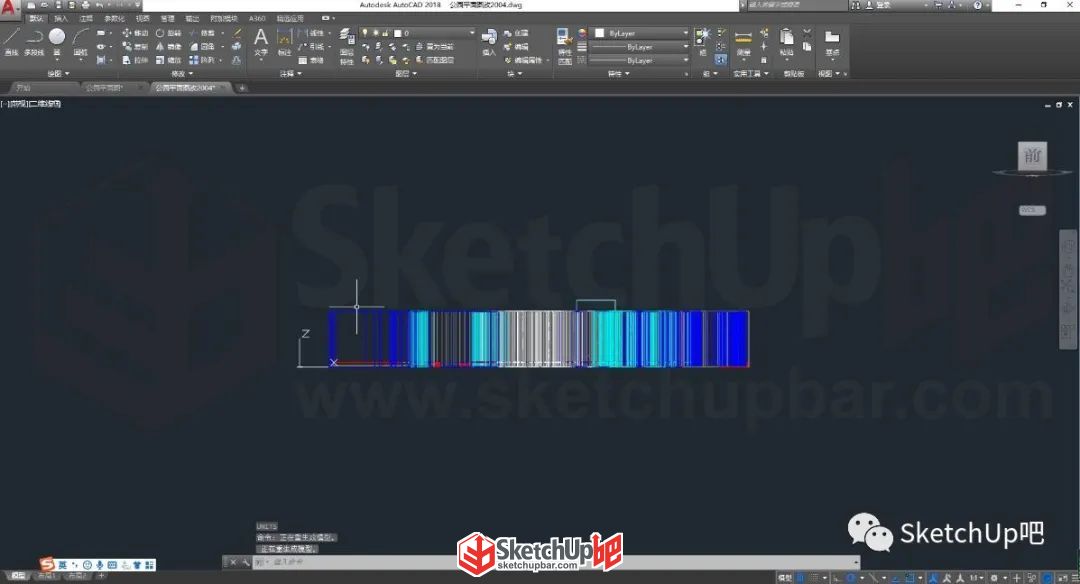

快看！這是什么鬼，為什么一根根線條直聳云霄？這就是很容易忽略的部分，因?yàn)榫€設置了厚度。

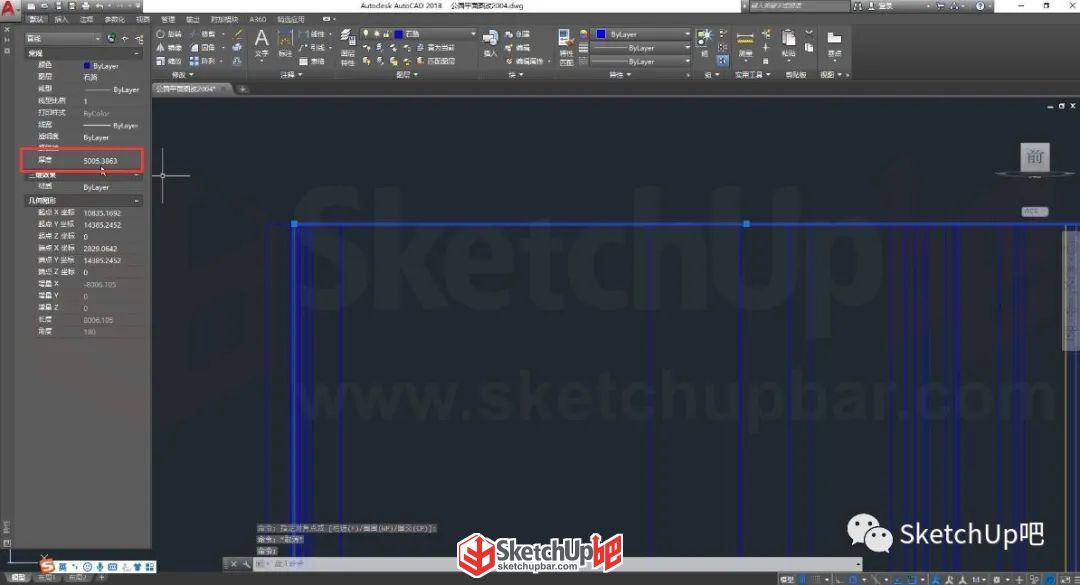

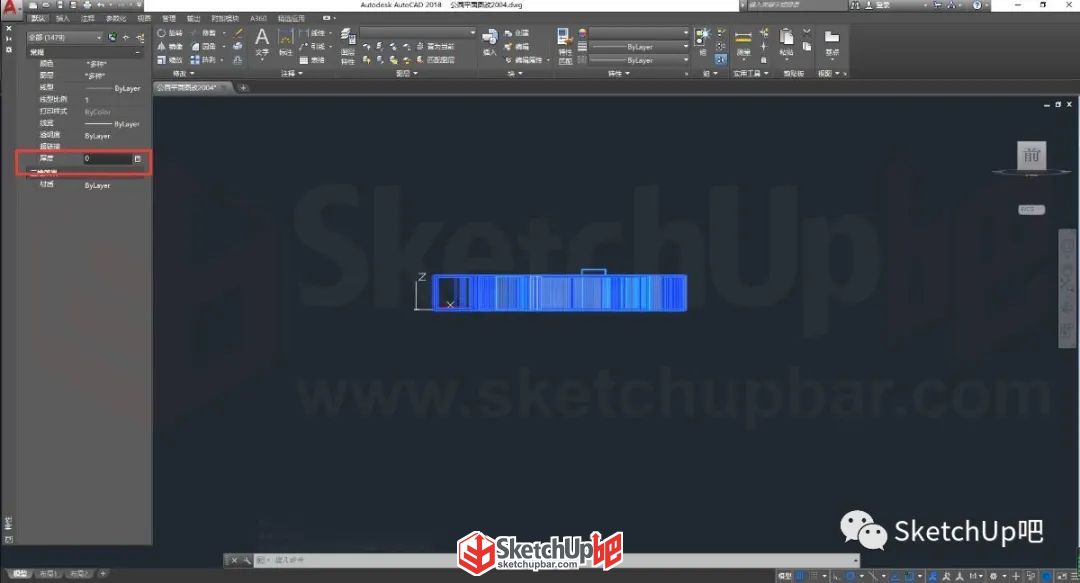

打開特性窗口（快捷鍵ctrl+1）來看看線的厚度，哇呀呀呀，不得了，居然有辣么厚。
還好機智如我，不著急，一鍵改成0就可以啦！

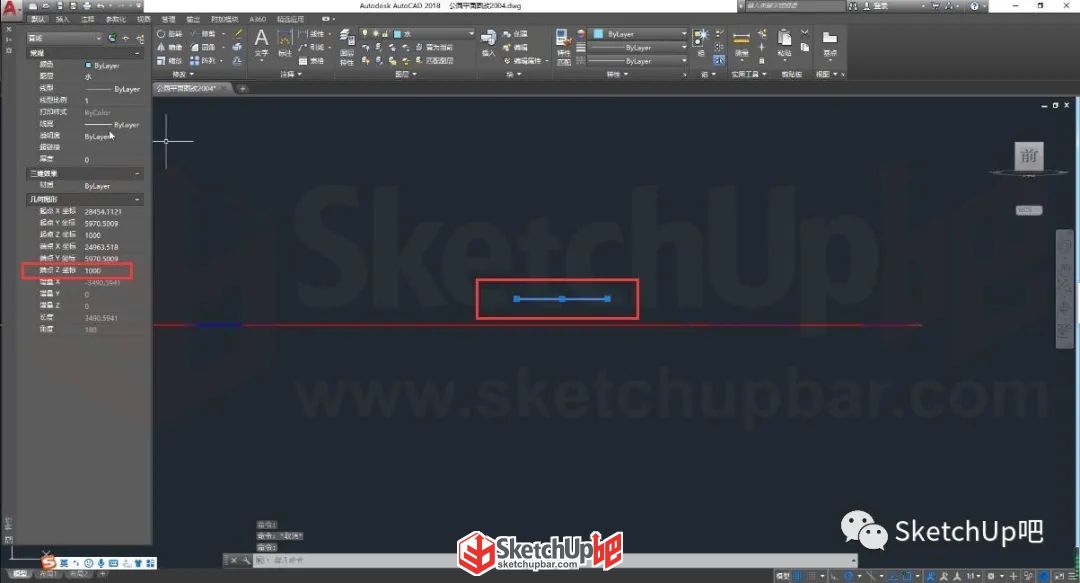

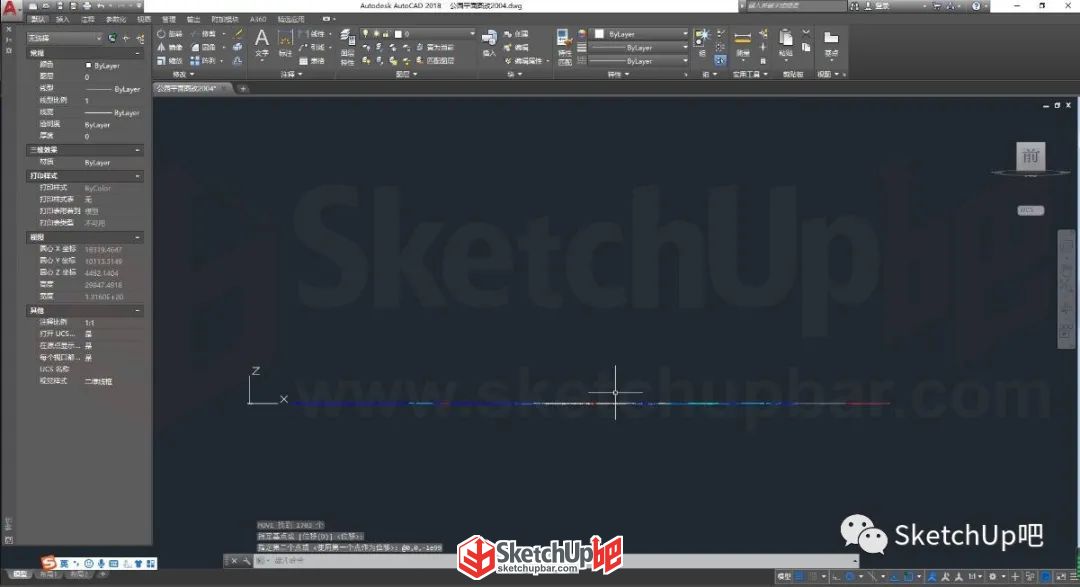

咦？為什么還有一個奇怪的家伙飄在了半空中。來看看它的Z軸坐標，不老實啊，并不是0，所以給我改它！
第一步：全選之后，使用移動命令（快捷鍵M），輸入0,0,1e99這串?dāng)?shù)值。 這一步是把圖紙內容全部移動到坐標Z軸正無窮大的位置中。 第二步：按照剛才的操作，還是移動命令，只不過將數值換成0,0,-1e99 這個時候就完成了CAD圖形坐標Z軸歸零的操作啦!

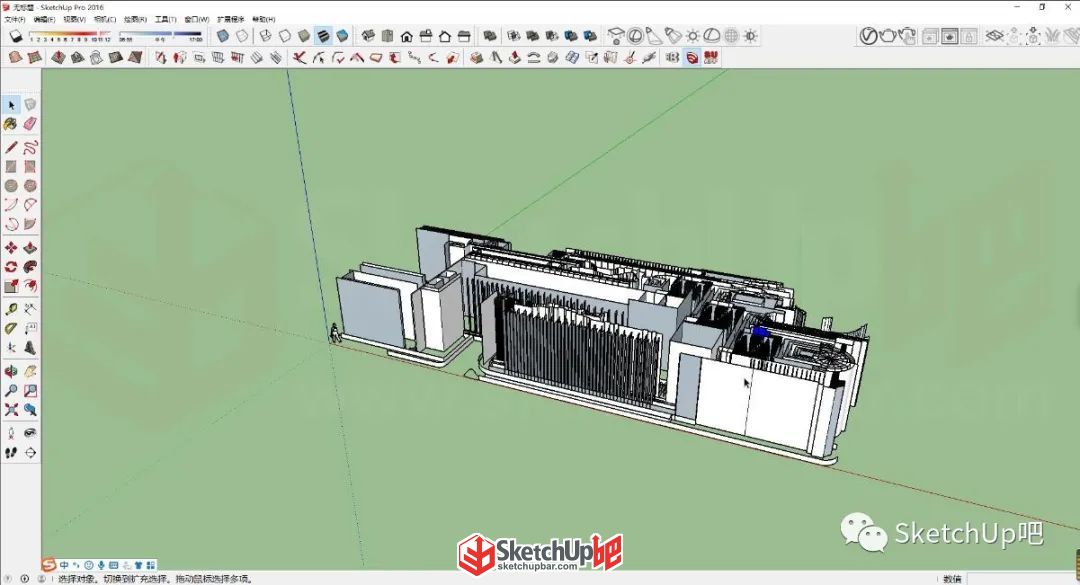

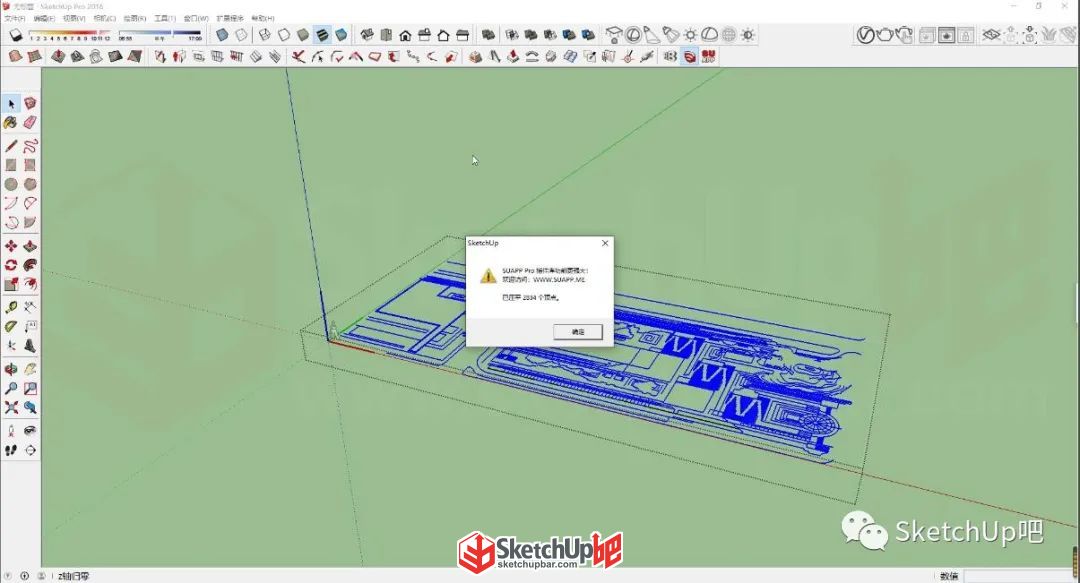

如果大家沒有修改厚度和標高，導入進SU就是這樣滴！

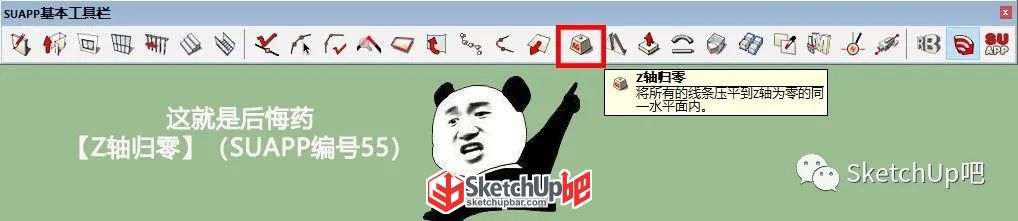

如果已經這樣了，在SU里面還有補救的方法嗎？當然有?。≈苯邮褂?strong>【Z軸歸零】（SUAPP編號55）來處理，連名字都是一樣的，全部壓扁！ 此插件SUAPP1.7免費版也有哦！
好了，一鍵壓平了！

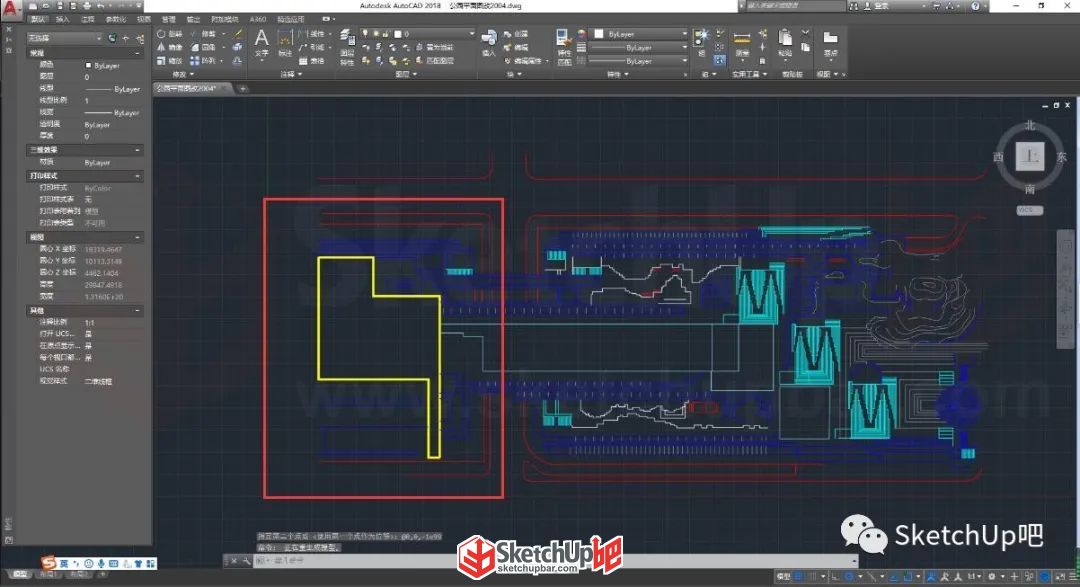

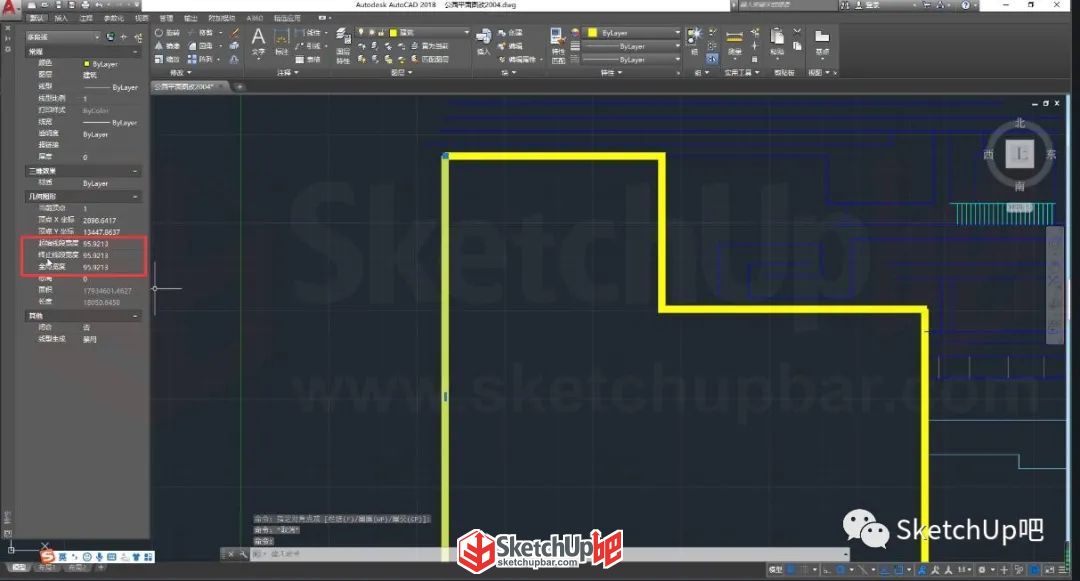

對了，我們還漏了一個部分，平面上這個部分線條非常的粗，因?yàn)樗O(shè)置了全局寬度，也要記得修改哦，不然導入進SU它的寬度就會自動生成一個面。
還是在特性窗口里，直接將全局寬度全部設置為0 。

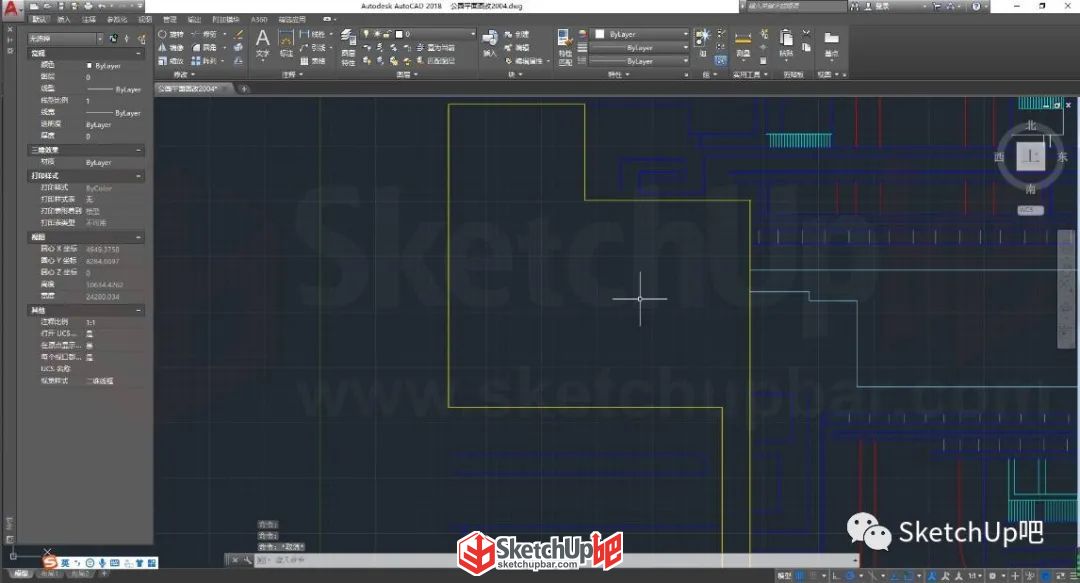

看吧，線寬就修改好了！然后將圖紙版本設置成2004的版本。

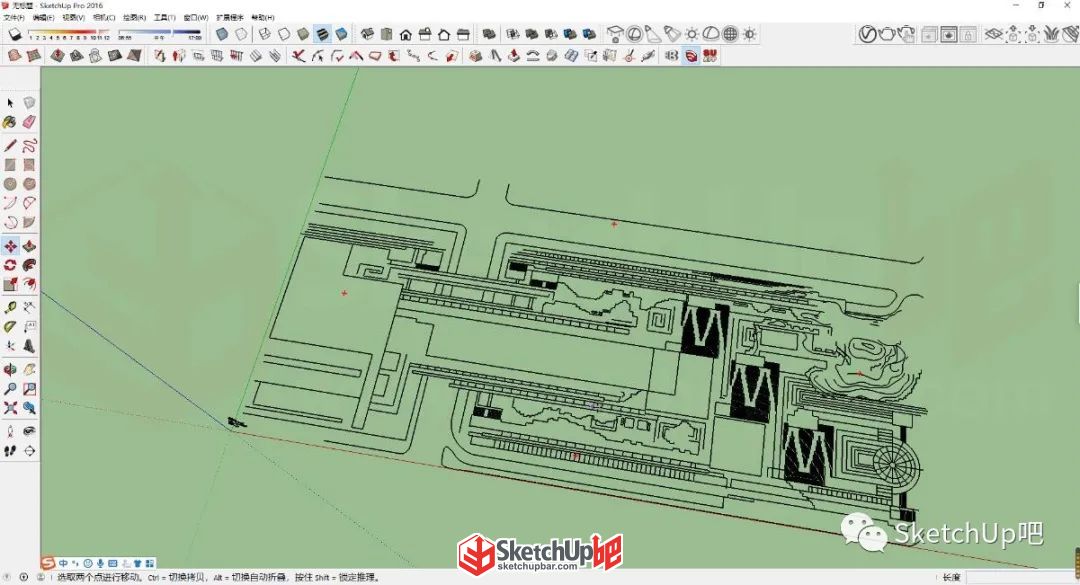

再來導入SU當中，我們就能看到一個處理得非常漂亮的線框圖了！接著就可以愉快地建模了~
最后再來總結一下： 1、備份文件，刪除隱藏不需要元素，新建文件保存所需元素 2、調整線全局寬度為0，線厚度為0，Z軸坐標歸0（未處理厚度和坐標的圖可以到SU里面進行歸0） 3、保存文件為低版本，建議選擇2004版 4、統一單位
好啦，教程就是這樣， 等你們來交作業哦！ 更多進階教程盡在超級講吧
|
1941349639 發表于 2021-4-1 16:03
來試一試
BenjaminLiu 發表于 2021-4-1 21:36
01-利用天正的刪除雜線
02-利用天正-工具-其他工具-統一標高，（同時消除了厚度，比較方便）
03-炸開多段線 ...
as910821 發表于 2021-4-14 20:11
建模練習生·第3期
加油，為了紅寶石沖啊
608yjl 發表于 2021-4-25 11:56
還有一個沒有提：
如果是圓形或弧度怎么辦
輸出的時候經常不圓
